晶体振荡器
晶体泛音振荡器的电路
晶体泛音振荡器的电路晶体泛音振荡器是一种基于晶体的电路，用于产生高频振荡信号。
它由晶体振荡器和泛音振荡器两部分组成。
晶体振荡器是通过利用晶体的特性来产生稳定的高频振荡信号，而泛音振荡器则是通过对晶体振荡器的输出信号进行进一步处理，使其具有更高的频率和更大的输出功率。
晶体泛音振荡器的核心部件是晶体振荡器。
晶体振荡器是利用晶体的压电效应来产生振荡信号的。
晶体具有压电性质，当施加机械压力或电场时，会产生电荷分布的不均匀，从而形成电势差。
利用这种压电效应，可以将晶体作为振荡器的谐振元件。
晶体振荡器一般由晶体谐振器、放大器和反馈电路组成。
晶体谐振器是晶体振荡器的核心部件，它通过选择合适的晶体材料和谐振频率，使得振荡器能够产生稳定的高频振荡信号。
放大器负责放大晶体谐振器产生的微弱信号，以提供足够的输出功率。
反馈电路则起到稳定振荡器振荡频率的作用，通过将一部分输出信号反馈到输入端，使得振荡器能够维持稳定的振荡状态。
泛音振荡器是对晶体振荡器输出信号进行进一步处理的电路。
它通过多次倍频和放大，使得振荡器的输出频率增加到需要的范围，并提供足够的输出功率。
泛音振荡器一般由倍频器、放大器和输出滤波器组成。
倍频器通过多次倍频，将晶体振荡器的低频信号转换为更高的频率。
放大器负责放大倍频器输出的信号，以提供更大的输出功率。
输出滤波器则用于滤除非目标频率的信号，保证输出信号的纯净度和稳定性。
晶体泛音振荡器具有很多优点。
首先，它具有高频振荡的能力，能够产生从几百千赫兹到几千兆赫兹的高频信号。
其次，晶体振荡器具有很高的频率稳定性和较低的相位噪声，能够提供精确和可靠的振荡信号。
此外，晶体泛音振荡器的输出功率较大，能够满足各种应用的需求。
晶体泛音振荡器在通信、广播、无线电、雷达等领域有着广泛的应用。
在通信系统中，晶体泛音振荡器被用于产生高稳定性的载波信号，以确保信号的传输质量和可靠性。
在广播和无线电设备中，晶体泛音振荡器被用于产生精确的频率信号，以实现不同频率的调制和解调。
晶体振荡器电路原理

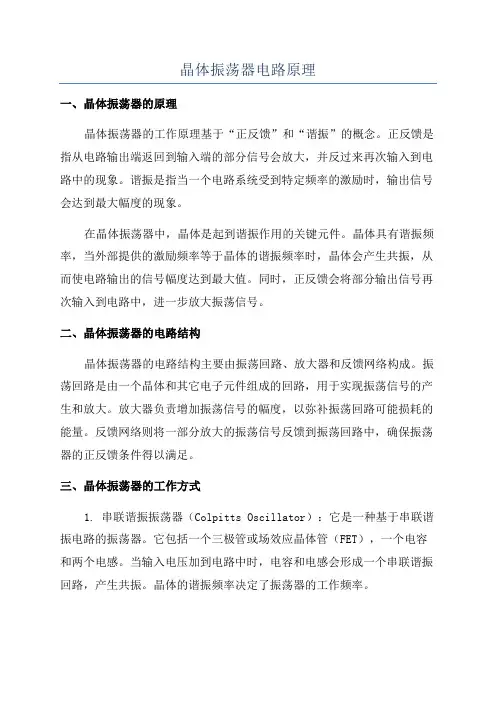

晶体振荡器电路原理一、晶体振荡器的原理晶体振荡器的工作原理基于“正反馈”和“谐振”的概念。
正反馈是指从电路输出端返回到输入端的部分信号会放大，并反过来再次输入到电路中的现象。
谐振是指当一个电路系统受到特定频率的激励时，输出信号会达到最大幅度的现象。
在晶体振荡器中，晶体是起到谐振作用的关键元件。
晶体具有谐振频率，当外部提供的激励频率等于晶体的谐振频率时，晶体会产生共振，从而使电路输出的信号幅度达到最大值。
同时，正反馈会将部分输出信号再次输入到电路中，进一步放大振荡信号。
二、晶体振荡器的电路结构晶体振荡器的电路结构主要由振荡回路、放大器和反馈网络构成。
振荡回路是由一个晶体和其它电子元件组成的回路，用于实现振荡信号的产生和放大。
放大器负责增加振荡信号的幅度，以弥补振荡回路可能损耗的能量。
反馈网络则将一部分放大的振荡信号反馈到振荡回路中，确保振荡器的正反馈条件得以满足。
三、晶体振荡器的工作方式1. 串联谐振振荡器（Colpitts Oscillator）：它是一种基于串联谐振电路的振荡器。
它包括一个三极管或场效应晶体管（FET），一个电容和两个电感。
当输入电压加到电路中时，电容和电感会形成一个串联谐振回路，产生共振。
晶体的谐振频率决定了振荡器的工作频率。
2. 并联谐振振荡器（Hartley Oscillator）：它是一种基于并联谐振电路的振荡器。
它包括一个电容、两个电感和晶体。
当输入电压加到电路中时，电容和电感会形成一个并联谐振回路。
晶体的谐振频率决定了振荡器的工作频率。
四、晶体振荡器的应用1.无线电通信：晶体振荡器用于无线电收发机中，产生稳定的射频信号。
这些信号在广播、电视、无线电导航和无线电通信等领域起着重要作用。
2.计算机：晶体振荡器用于计算机主板上的时钟电路。
它提供稳定的时钟信号，用于同步计算机各个部件的工作。
3.音频设备：晶体振荡器用于音频设备中的时钟电路和示波器中的时间基准电路。
它产生稳定的频率信号，用于确定音频设备的采样率和示波器的时间分辨率。
晶体振荡器原理
晶体振荡器原理晶体振荡器（Crystal Oscillator）是一种电子元件，它可以用来产生固定的频率信号。
它的工作原理是基于晶体的特性，利用晶体的折射率和反射率来产生一个固定频率的信号。
一. 晶体原理晶体振荡器是基于晶体的特性来工作的。
晶体是由一种结构排列构成的物质，它可以反射和折射电磁波。
晶体中的电磁波会受到晶体的折射率和反射率的影响，这样就可以产生一个固定频率的信号。
二. 晶体振荡器的工作原理晶体振荡器的工作原理是利用晶体的折射率和反射率来产生一个固定频率的信号。
它的工作原理如下：1. 晶体振荡器由一个晶体片和一个电路构成，晶体片由一种可以反射和折射电磁波的物质构成。
2. 当一个外部信号输入到晶体振荡器的电路中时，晶体片会受到折射和反射的作用，从而产生一个固定频率的信号输出。
3. 晶体振荡器的频率和频率稳定性取决于晶体片的特性，可以通过改变晶体片的形状来调整晶体振荡器的频率。
三. 晶体振荡器的应用晶体振荡器广泛应用于电子产品中，如电视、收音机、手机、电脑等。
它们可以用来产生一个固定频率的信号，用来同步和校准电子产品的工作频率，从而提高电子产品的性能。
此外，晶体振荡器还可以用来产生时钟信号，用来控制电子产品的时序。
总结晶体振荡器是一种电子元件，它可以用来产生固定的频率信号。
它的工作原理是基于晶体的特性，利用晶体的折射率和反射率来产生一个固定频率的信号。
晶体振荡器广泛应用于电子产品中，可以用来产生一个固定频率的信号，用来同步和校准电子产品的工作频率，从而提高电子产品的性能，也可以用来产生时钟信号，用来控制电子产品的时序。
电路中的振荡器介绍振荡器的种类和应用领域
电路中的振荡器介绍振荡器的种类和应用领域电路中的振荡器是指能够在不受外部信号源驱动下，在电路内自行产生周期性信号的电子设备。
振荡器在电子设备中广泛应用，例如无线电、雷达、计算机等领域，因此，了解振荡器的种类及其应用领域是十分重要的。
本文将介绍振荡器的种类及其应用。
1. 晶体振荡器晶体振荡器是常用的一种振荡器，它利用压电效应产生振荡。
晶体振荡器主要由压电石英晶片、放大器、反馈电路、电源和输出电路等组成。
晶体振荡器振荡频率的稳定性高，且精确度高，应用于频率稳定要求高的电路，例如计算机、通讯设备等领域。
2. 电感耦合振荡器电感耦合振荡器是利用电路中的电感和电容进行产生振荡的一种振荡器。
电感耦合振荡器主要由电容、电感、晶体管等元器件组成。
电感耦合振荡器的振荡频率范围广，应用于频率要求不高的电子设备，例如音频放大器、调谐器等领域。
3. 集成电路振荡器集成电路振荡器是可以直接集成在电路板上的一种振荡器。
集成电路振荡器主要由电容、电感、晶体管等元器件组成。
由于集成电路振荡器可以大规模生产，成本相对较低，因此在数字电路、计算机等领域应用最为广泛。
4. RC振荡器RC振荡器是利用电路中的电容和电阻形成的RC环路产生振荡的一种振荡器。
RC振荡器主要由电容、电阻、晶体管等元器件组成。
RC 振荡器的频率不稳定，但由于成本低廉，应用于一些低频率要求的电子设备，例如弱电信号接收与放大器。
5. 摆线振荡器摆线振荡器是利用物理学中的摆线定理产生振荡的一种振荡器。
摆线振荡器主要由模拟计算器、捷克电池表、过氧化银光源等元器件组成。
摆线振荡器的频率通常在几十千赫范围内，应用于高精度计时和频率测量等领域。
总之，电路中的振荡器种类多样，根据不同的应用领域和需求选择合适的振荡器是十分重要的。
对于电子爱好者来说，学习振荡器的原理和应用也是提高技能的一个重要方向。
晶体振荡器工作原理
晶体振荡器工作原理首先，我们先来了解晶体谐振器的工作原理。
晶体谐振器是利用晶体的回路谐振，使得电流和电压在晶体上保持正负相位差的电子器件。
晶体被割成一个频率高精度的谐振片，当电流流过晶体时，晶体会因电场的驱动下不断扭曲，从而改变电场的能量。
当电场能够恰好与晶格的周期相匹配时，电场能量会以较大的比例返回到电源或其他部分，从而形成回路谐振。
这种谐振会产生一个稳定的频率，这个频率取决于晶体的尺寸和晶体谐振器与电路其他部分的相互作用。
接下来，晶体谐振器的输出信号被放大器放大，以提供足够的电流和电压来驱动负载。
放大器通常是由一个或多个晶体管组成的。
晶体管的工作原理是利用控制电源的电压和电流来控制电流流过集电极和发射极之间的通道。
通过控制输入信号的幅度和频率，可以调整放大器的增益，并在输出端产生所需的幅度和频率。
总结一下，晶体振荡器的工作原理可以概括为谐振器、放大器和反馈电路的相互作用。
晶体谐振器利用晶体的回路谐振形成稳定的频率，放大器将谐振器的输出信号放大，反馈电路则将放大器的输出信号重新输入到谐振器，形成正反馈，增大振荡幅度并保持同相。
这种相互作用使晶体振荡器能够产生稳定而准确的时钟信号。
晶体振荡器的工作原理通过以上的介绍得以阐明。
其稳定性和准确性使得它成为众多电子设备中不可或缺的部分，广泛应用于无线通信、数据传输、计算机、钟表等领域。
由于振荡频率的稳定性对于系统性能的影响非常大，因此晶体振荡器的研究和发展也受到了广泛的关注。
随着技术的进步，未来晶体振荡器可能会更小、更节能，并且具备更高的频率稳定性，以满足日益增长的需求。
晶体振荡器原理
晶体振荡器原理

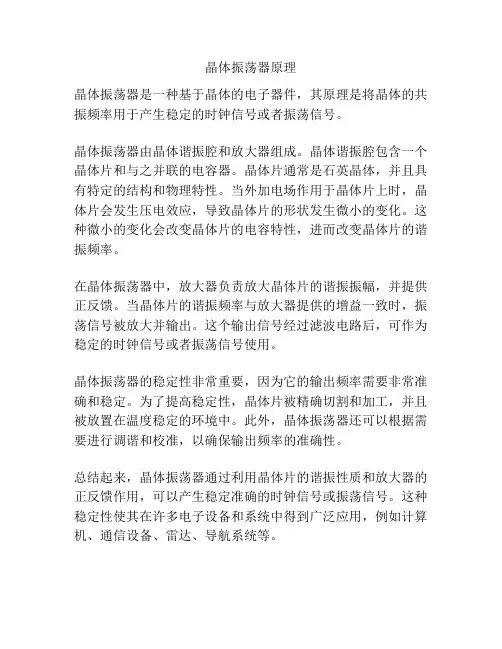

晶体振荡器是一种基于晶体的电子器件，其原理是将晶体的共振频率用于产生稳定的时钟信号或者振荡信号。
晶体振荡器由晶体谐振腔和放大器组成。
晶体谐振腔包含一个晶体片和与之并联的电容器。
晶体片通常是石英晶体，并且具有特定的结构和物理特性。
当外加电场作用于晶体片上时，晶体片会发生压电效应，导致晶体片的形状发生微小的变化。
这种微小的变化会改变晶体片的电容特性，进而改变晶体片的谐振频率。
在晶体振荡器中，放大器负责放大晶体片的谐振振幅，并提供正反馈。
当晶体片的谐振频率与放大器提供的增益一致时，振荡信号被放大并输出。
这个输出信号经过滤波电路后，可作为稳定的时钟信号或者振荡信号使用。
晶体振荡器的稳定性非常重要，因为它的输出频率需要非常准确和稳定。
为了提高稳定性，晶体片被精确切割和加工，并且被放置在温度稳定的环境中。
此外，晶体振荡器还可以根据需要进行调谐和校准，以确保输出频率的准确性。
总结起来，晶体振荡器通过利用晶体片的谐振性质和放大器的正反馈作用，可以产生稳定准确的时钟信号或振荡信号。
这种稳定性使其在许多电子设备和系统中得到广泛应用，例如计算机、通信设备、雷达、导航系统等。
晶振在电路中的作用
晶振在电路中的作用1. 引言晶体振荡器（简称晶振）是一种将电能转换为机械振动的装置。
在电子电路中，晶振被广泛应用于时钟、计时、频率稳定和信号发生等各种应用场景。
本文将详细介绍晶振在电路中的作用，包括工作原理、分类、特性以及应用案例等方面。
2. 晶振的工作原理晶振是利用压电效应实现机械振动和电信号转换的装置。
其基本结构由一个压电片和金属片组成，当施加外加电场时，压电片会产生机械应变从而产生机械振动。
这种机械振动会引起金属片上的接点间距变化，从而产生输出信号。
3. 晶振的分类根据频率稳定性和精度要求的不同，晶振可以分为以下几类：3.1 石英晶体振荡器（Quartz Crystal Oscillator）石英晶体是一种高稳定性和高精度的晶体材料，在频率控制方面具有很好的特性。
石英晶体振荡器广泛应用于计算机、通信设备、精密测量仪器等领域。
3.2 陶瓷晶体振荡器（Ceramic Crystal Oscillator）陶瓷晶体振荡器是一种成本较低的晶振，但其频率稳定性和精度相对较差。
由于价格便宜和尺寸小巧，陶瓷晶体振荡器常用于消费类电子产品中。
3.3 表面声波晶体振荡器（Surface Acoustic Wave Oscillator）表面声波晶体振荡器利用表面声波在压电片上传播产生机械振动，具有高频率稳定性和低相位噪声的特点。
该类型的晶振常用于无线通信、雷达系统等高要求的应用场景。
4. 晶振的特性4.1 频率稳定性晶振的频率稳定性是指其输出频率与环境温度、供电电压等因素变化时的偏移程度。
石英晶体具有较好的频率稳定性，其温度系数一般在10-6至10-5之间。
4.2 相位噪声晶振的相位噪声是指其输出信号相位随时间变化的不稳定性。
相位噪声越低，表示晶振输出信号的频率纯净度越高。
石英晶体振荡器具有较低的相位噪声，适用于需要高精度时钟和通信系统。
4.3 启动时间启动时间是指晶振从断电到开始稳定输出所需的时间。
一般来说，石英晶体振荡器的启动时间较短，可以在几毫秒内实现稳定输出。
晶体振荡器和晶体谐振器的优势
二、晶体谐振器的优势
晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。这种晶体有一个很重要的特性，如果给它通电，它就会产生机械振荡，反之，如果给它机械力，它又会产生电，这种特性叫机电效应。
他们有一个很重要的特点，其振荡频率与他们的形状，材料，切割方向等密切相关。由于石英晶体物理性能非常稳定，热膨胀系数非常小，其振荡频率也非常稳定，由于控制几何尺寸可以做到很精密，因此，其谐振频率也很准确。
一、晶体振荡器的优势
晶振全称为晶体振荡器，其作用在于后就成了电脑中各种不同的总线频率。
以声卡为例，要实现对模拟信号44.1kHz或48kHz的采样，频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。如果需要对这两种音频同时支持的话，声卡就需要有两颗晶振。松季电子特别说明：但是娱乐级声卡为了降低成本，通常都采用SRC将输出的采样频率固定在48kHz，但是SRC会对音质带来损害，而且现在的娱乐级声卡都没有很好地解决这个问题。
proteus晶振元件名称
proteus晶振元件名称Proteus晶振元件名称晶振元件在电子设备中起着至关重要的作用，它是一种用于产生稳定频率的元件，被广泛应用于各种电子产品中。
在Proteus软件中，晶振元件也具有不同的名称和规格，下面将介绍几种常见的Proteus 晶振元件名称及其特点。
1. XTAL - 晶体振荡器XTAL是Proteus软件中常见的晶振元件名称，它代表晶体振荡器。
晶体振荡器是一种利用晶体的谐振性质产生稳定频率的元件。
在电子电路中，晶体振荡器常用于时钟信号的产生，确保电子设备能够按时运行。
2. CRYSTAL - 晶体振荡器CRYSTAL也是Proteus软件中常见的晶振元件名称，与XTAL类似，代表晶体振荡器。
晶体振荡器在电子设备中应用广泛，不仅用于时钟信号的产生，还可用于频率合成、通信系统等领域。
3. CRYSTAL OSCILLATOR - 晶体振荡器除了XTAL和CRYSTAL外，Proteus软件中还有一种晶振元件名称为CRYSTAL OSCILLATOR，即晶体振荡器。
晶体振荡器可分为被动晶振和主动晶振两种类型，被动晶振由晶体和振荡电路组成，主动晶振还包含放大电路。
4. XTAL OSCILLATOR - 晶体振荡器XTAL OSCILLATOR是Proteus软件中另一种常见的晶振元件名称，与CRYSTAL OSCILLATOR类似，代表晶体振荡器。
晶体振荡器的频率稳定性和精度较高，适用于对频率要求严格的电子设备中。
总的来说，Proteus软件中的晶振元件名称多样，代表着不同类型的晶体振荡器。
这些晶振元件在电子设备的设计和仿真中起着关键作用，能够提供稳定的时钟信号和频率源，确保电子设备的正常运行。
希望以上介绍能帮助大家更好地了解Proteus晶振元件的名称及其特点。
石英晶体振荡器原理
石英晶体振荡器原理石英晶体振荡器是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，它的基本构成大致是：从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。
其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。
1.晶振概述晶振一般指晶体振荡器。
晶体振荡器BAV99-7是指从一块石英晶体上按一定方位角切下薄片（简称为晶片），石英晶体谐振器，简称为石英晶体或晶体、晶振；并添加到包装内部IC形成振荡电路的晶体兀件称为晶体振荡器。
其产品一般用金属壳包装，也用玻璃壳包装.陶瓷或塑料包装。
2.晶振的工作原理石英晶体振荡器是一种由石英晶体压电效应制成的谐振器件。
其基本组成大致如下：从石英晶体上按一定方向角切下薄片，在两个对应面涂上银层作为电极，在每个电极上焊接一根导线，连接到管脚上。
此外，封装外壳构成石英晶体谐振器，简称石英晶体或晶体.晶体振动。
其产品一般用金属外壳包装，也有玻璃外壳.陶瓷或塑料包装。
如果在石英晶体的两个电极上增加一个电场，晶片就会发生机械变形。
相反，如果在晶片两侧施加机械压力，就会在晶片的相应方向产生电场，这种物理现象称为压电效应。
如果在晶片的两极上增加交变电压，晶片会产生机械振动，晶片的机械振动会产生交变电场。
一般来说，晶片机械振动的振幅和交变电场的振幅非常小，但当外部交变电压的频率为特定值时,振幅明显增远大于其他频率,称为压电谐振，与1C电路的谐振现象非常相似。
其谐振频率与晶片切割方法相似。
.几何形状.尺寸等相关。
晶体不振动时，可视为平板电容器，称为静电电容器C,晶片的大小和几何尺寸.与电极面积有关，一般几种皮法到几十种皮法。
当晶体振荡时,机械振动的惯性可以与电感1相等。
一般1值为几十豪亨到几百豪亨。
电容C可以等效晶片的弹性，C值很小，一般只有0.0002-0.1皮法。
晶振电路原理
晶体振荡器，简称晶振。
在电气上它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络，电工学上这个网络有两个谐振点，以频率的高低分其中较低的频率是串联谐振，较高的频率是并联谐振。
由于晶体自身的特性致使这两个频率的距离相当的接近，在这个极窄的频率范围内，晶振等效为一个电感，所以只要晶振的两端并联上合适的电容它就会组成并联谐振电路。
这个并联谐振电路加到一个负反馈电路中就可以构成正弦波振荡电路，由于晶振等效为电感的频率范围很窄，所以即使其他元件的参数变化很大，这个振荡器的频率也不会有很大的变化。
晶振有一个重要的参数，那就是负载电容值，选择与负载电容值相等的并联电容，就可以得到晶振标称的谐振频率。
一般的晶振振荡电路都是在一个反相放大器（注意是放大器不是反相器）的两端接入晶振，再有两个电容分别接到晶振的两端，每个电容的另一端再接到地，这两个电容串联的容量值就应该等于负载电容，请注意一般IC的引脚都有等效输入电容，这个不能忽略。
一般的晶振的负载电容为15p或12.5p ，如果再考虑元件引脚的等效输入电容，则两个22p的电容构成晶振的振荡电路就是比较好的选择。
晶体振荡器也分为无源晶振和有源晶振两种类型。
无源晶振与有源晶振（谐振）的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。
无源晶振需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振是一个完整的谐振振荡器。
谐振振荡器包括石英（或其晶体材料）晶体谐振器，陶瓷谐振器，LC谐振器等。
晶振与谐振振荡器有其共同的交集有源晶体谐振振荡器。
石英晶片所以能做振荡电路（谐振）是基于它的压电效应，从物理学中知道，若在晶片的两个极板间加一电场，会使晶体产生机械变形；反之，若在极板间施加机械力，又会在相应的方向上产生电场，这种现象称为压电效应。
如在极板间所加的是交变电压，就会产生机械变形振动，同时机械变形振动又会产生交变电场。
晶体振荡器工作原理
晶体振荡器工作原理
晶体振荡器是一种电子元件，它利用晶体的特性产生稳定的频率信号。
其工作原理基于谐振现象和反馈电路。
首先，晶体振荡器使用一个晶体作为谐振器。
晶体具有谐振频率，当电压或电流以这个频率变化时，晶体会产生共振现象，即能量传递最高效率。
在晶体振荡器中，晶体的共振频率被称为振荡频率。
其次，晶体振荡器包含一个反馈电路。
反馈电路通过将输出信号反馈到输入端，增强输入信号的反馈效果。
具体来说，反馈电路将输出信号送回电路的输入端，使输入信号增强，并与输入信号形成正反馈。
正反馈会引起振荡，使得输出信号的频率等于谐振频率。
当晶体振荡器工作时，开始阶段需要外部输入一个初始信号来启动振荡。
这个初始信号可以是噪声、电压等。
随着时间的推移，振荡器会产生一个稳定的输出信号，其频率由晶体的谐振频率决定。
晶体振荡器广泛应用于各种电子设备和通信系统中，用于产生稳定的时钟信号或频率信号。
由于晶体的特性使得振荡器具有非常高的频率稳定性和低相位噪声，所以它是现代电子设备中必不可少的组成部分之一。
晶体振荡器的基本工作原理
晶体振荡器的基本工作原理
晶体振荡器是一种电子设备，用于产生高频稳定的电信号。
它在许多电子设备和系统中广泛应用，包括无线通信、计算机、电视和无线电等。
晶体振荡器的基本工作原理是利用晶体的特殊性质产生稳定的振荡。
晶体是具有固定空间结构的晶体格点，在晶体的晶格中存在着大量的原子或分子。
当施加外加电场或电压时，晶体中的电荷会发生周期性的振动。
晶体振荡器通常由晶体谐振器和反馈电路组成。
晶体谐振器是一种能够在特定频率下产生共振的装置。
当施加电压或电场时，晶体谐振器会以其固有的振荡频率振动。
振荡频率取决于晶体的物理特性和尺寸。
反馈电路的作用是将部分振荡信号反馈到晶体谐振器中，使其维持振荡。
通常采用正反馈的方式，将一部分输出信号经过放大放大到足够的幅度再送回晶体谐振器。
这样，反馈信号会与晶体谐振器的振荡信号相叠加，使振荡信号保持稳定并达到所需的频率。
为了使晶体振荡器产生稳定的信号，需要选择合适的晶体材料和结构。
晶体的物理特性以及晶体谐振器的共振频率会受到温度、机械应力和外部环境等因素的影响。
因此，晶体振荡器通常会采用温度补偿和机械稳定的措施，以确保其振荡频率在不同的工作条件下保持稳定。
总之，晶体振荡器通过利用晶体的振动特性和反馈电路的正反馈作用，产生稳定的高频信号。
它是许多电子设备中不可缺少的组成部分，为各种应用提供了可靠的时钟和频率参考。
串联型晶体振荡的工作原理
串联型晶体振荡的工作原理串联型晶体振荡器（Colpitts Oscillator）是一种常用的电路，用于产生高频信号。
它由一个电感器、两个电容器和一个晶体管组成。
在这种振荡器中，电感器和两个电容器串联。
在正常工作状态下，晶体管会极化并使电路产生振荡。
要理解串联型晶体振荡器的工作原理，我们需要探讨电路的各个部分及其相互之间的相互作用。
电感器是串联型晶体振荡器的核心组件之一。
它由一卷绕在磁芯上的线圈组成，可将信号转化为电磁场储存在其中。
电感器的主要作用是提供反馈信号，以维持整个电路的稳定振荡。
通过调整电感器的值，可以调节振荡器的频率。
两个电容器连接在电感器的两端，并串联在一起。
它们一起构成了一个反馈回路，其作用是将一部分输出信号送回输入端。
这种反馈回路通过正反馈作用引入了补偿性功率，以补偿电路中的能量损耗，并保持振荡器的稳定性。
晶体管是串联型晶体振荡器中的放大器。
通常使用双极型晶体管或场效应晶体管。
在正常工作状态下，晶体管处于放大工作区，且在其输入端和输出端之间形成一个回路。
当电荷通过晶体管时，它会使晶体管的电流产生振荡，进而产生高频信号。
整个工作过程可以分为三个阶段：充电、放电和反转。
在充电阶段，电源（如电池）通过电聚晶体为电容器充电，以形成电势差。
这个电势差使电容器的两端产生电荷，并在晶体管的电极之间形成电压。
这个电势差和电压共同影响晶体管的电子流动方向和电流大小。
在放电阶段，电容器开始释放储存在其中的电荷。
这些电荷的释放使晶体管中的电流方向发生改变，从而改变了电流的大小。
在反转阶段，当晶体管中的电流到达最大值时，电流的方向会发生反转。
这种方向的改变会导致电路中的能量在电感器、电容器和晶体管之间交换，从而产生振荡。
振荡频率由电感器和电容器的值以及晶体管的特性决定。
总的来说，串联型晶体振荡器通过电感器、电容器和晶体管之间的相互作用产生高频信号。
当电路处于稳定状态时，电容器中的电荷周期性地充电和放电，从而产生振荡。
晶振的工作原理
晶振的工作原理晶振，也被称为晶体振荡器，是一种电子元件，常用于电子设备中的时钟电路、频率调整电路等。
它主要通过晶体的压电效应来产生稳定的振荡信号。
晶振的工作原理可以分为以下几个方面。
1. 晶体的压电效应：晶振的核心部件是晶体，晶体具有压电效应。
当施加外力或者电场时，晶体味产生电荷的分布变化，从而产生电压。
反之，当施加电压时，晶体味发生形变。
这种压电效应使得晶体成为产生稳定振荡信号的理想材料。
2. 晶体的谐振特性：晶体具有谐振特性，即在特定频率下，晶体味发生共振现象。
当施加电场或者外力使晶体振动时，如果振动频率与晶体的固有频率相同，晶体将会发生共振，振幅将会达到最大值。
这种谐振特性使得晶体能够产生稳定的振荡信号。
3. 晶体的振荡电路：晶振通常由晶体振荡器和振荡电路组成。
振荡电路中包含放大器和反馈电路。
晶体振荡器将晶体的振荡信号放大，并通过反馈电路将一部份输出信号再次输入到晶体中，使晶体保持振荡。
通过适当的放大和反馈控制，晶振可以产生稳定的振荡信号。
4. 频率稳定性：晶振的一个重要特点是频率稳定性。
晶体的固有频率非常稳定，因此晶振产生的振荡信号频率也非常稳定。
这使得晶振广泛应用于需要精确计时和频率控制的电子设备中，如计算机、通信设备、电视等。
5. 工作电压和频率范围：晶振的工作电压和频率范围根据具体的型号和应用需求而有所不同。
普通来说，晶振的工作电压在几伏到几十伏之间，频率范围从几千赫兹到几百兆赫兹不等。
总结：晶振的工作原理是基于晶体的压电效应和谐振特性，通过晶体振荡器和振荡电路产生稳定的振荡信号。
晶振具有频率稳定性，适合于各种需要精确计时和频率控制的电子设备。
它是现代电子技术中不可或者缺的重要组成部份。
晶体振荡器实验报告
晶体振荡器实验报告晶体振荡器实验报告引言晶体振荡器作为一种重要的电子元件，在现代科技中发挥着重要作用。
本实验旨在通过实际搭建晶体振荡器电路并进行测试，探究晶体振荡器的工作原理和性能特点。
一、实验原理晶体振荡器是一种利用晶体的谐振特性产生稳定频率信号的电子元件。
其基本原理是利用晶体的谐振回路，在特定的电路条件下，通过正反馈作用使振荡器产生稳定的振荡信号。
二、实验步骤1. 准备工作：检查实验装置是否完好，确保电源、信号发生器等设备的正常工作。
2. 搭建电路：根据实验要求，搭建晶体振荡器电路。
电路中包括晶体谐振器、放大器、反馈网络等关键部分。
3. 调节参数：根据实验要求，调节电路中的参数，如电容、电感等，以实现振荡器的稳定工作。
4. 测试频率：使用频率计或示波器等测试仪器，测量振荡器输出的频率，并记录下来。
5. 分析结果：根据实验数据，分析振荡器的频率稳定性、波形纯净度等性能指标，并与理论值进行对比。
三、实验结果与分析在实验中，我们搭建了晶体振荡器电路，并进行了频率测试。
实验结果显示，振荡器输出的频率为XHz，与理论值XHz相比误差在可接受范围内。
这表明我们成功地实现了晶体振荡器的稳定振荡。
进一步分析振荡器的性能指标，我们发现其频率稳定性较高，波形纯净度也较好。
这得益于晶体谐振器的特性，晶体的谐振频率非常稳定，能够提供高质量的振荡信号。
此外，我们还测试了振荡器在不同负载条件下的性能。
结果显示，在负载变化较大的情况下，振荡器的频率变化较小，稳定性较好。
这说明晶体振荡器具有较好的负载适应性，适用于各种实际应用场景。
四、实验总结通过本次实验，我们深入了解了晶体振荡器的工作原理和性能特点。
晶体振荡器作为一种重要的电子元件，其稳定的振荡频率和优良的波形特性，在通信、计算机等领域有着广泛的应用。
然而，晶体振荡器的设计和调试并非一件简单的任务。
在实际应用中，需要根据具体需求选择合适的晶体谐振器、放大器和反馈网络等元件，以及合适的参数配置，才能实现理想的振荡效果。
晶体振荡器 工作原理
晶体振荡器工作原理
晶体振荡器是一种电子元件，常用于产生稳定的高频信号，例如用于射频电路中的频率合成、调制与解调等。
其工作原理基于晶体的谐振特性。
晶体振荡器由一个谐振器和一个放大器组成。
谐振器一般由晶体振荡器中的晶体和与之相连的电容和电感组成，而放大器则是驱动谐振器的可控放大器。
晶体振荡器的工作过程可以大致描述如下：
1. 在晶体振荡器电路中施加适当的直流电压，使晶体被激励。
2. 当电压施加到晶体上时，晶体会发生压电效应，即产生机械振动。
3. 机械振动导致晶体的压电特性引起电荷的累积和分布不均匀，从而在晶体内部产生电场。
4. 当电场达到足够大的值时，它会使晶体的分子结构产生微小的区域重排现象，这种现象称为压电畴的形成。
5. 压电畴则导致晶体的电导率发生变化，形成了晶体的谐振特性。
6. 谐振特性使晶体振荡器的谐振频率满足共振条件，并产生一个稳定的高频信号。
7. 这个高频信号经过放大器放大后，就可以被用于其他电路的工作。
需要注意的是，为了保持晶体振荡器的稳定性，还需要采取一些额外的措施，例如使用温度补偿电路、反馈电路等来抑制频率的漂移和波形的失真。
晶体振荡器工作原理
晶体振荡器工作原理
晶体振荡器是一种用于产生稳定的高频振荡信号的电路组件。
它通常由一个晶体谐振器和放大器组成。
晶体谐振器是晶体振荡器的核心部件。
它由一个晶体片、电容和电感等元件组成。
晶体片是一个具有特定结构的晶体材料，具有可控的机械振动特性。
电容和电感用于和晶体片一起构成一个回路，使晶体能够在特定的频率上共振。
当电源接通时，晶体谐振器的电路开始工作。
起初，电流通过电容和电感，使晶体片开始振动。
由于晶体的特殊结构，它会以自身的特定振动频率进行振动。
这个频率称为晶体的谐振频率。
当晶体片振动频率接近其谐振频率时，晶体片会以不断减小的振动幅度摆动。
然而，电路中的放大器会检测到这个弱信号，并通过反馈机制放大并输出。
这个放大的信号又会经过晶体片，使晶体片以更接近谐振频率的振动频率运动，进一步增强了振荡信号。
这样的过程被称为正反馈。
通过正反馈作用，晶体振荡器能够产生一个稳定的高频振荡信号。
这个信号可以用于无线通信、计算机时钟、音频频率合成和精确测量等应用中。
总的来说，晶体振荡器的工作原理是利用晶体片的谐振特性和电路中的反馈放大器，通过正反馈机制产生稳定的高频振荡信号。
晶振工作原理
晶振工作原理
晶振，也称为晶体振荡器，是一种用于产生稳定频率的精密电子组件。
它具有工作原理简单、体积小、功耗低等优点，因此被广泛应用于各种电子设备中。
晶振的核心部件是一个晶体谐振器。
晶体谐振器通常由石英晶体制成，具有两个电极，两端通过金属焊接或直接接触晶体的方式连接至电路中。
晶体谐振器中的石英晶体在电场作用下会发生压电效应，即当施加电压时，晶体会产生机械弯曲。
同样地，当晶体受到机械压缩时，会产生电荷。
这种压电效应使得石英晶体具备了振荡的特性。
晶振的工作原理基于石英晶体的压电效应以及谐振现象。
当施加一个电压到晶振的晶体谐振器上时，石英晶体会开始振动，振动频率与晶体的尺寸和材料特性有关。
在一定的外部条件下，晶体振荡频率非常稳定，几乎不受外界环境的影响。
晶振通常与其他电子元件连接在一起，例如微处理器或计算机芯片。
晶振将稳定的频率信号提供给芯片，使其内部电路能够按照这个频率进行工作。
通过晶振，芯片能够准确地计时和同步各种操作，提高系统的性能和可靠性。
总体来说，晶振的工作原理是通过石英晶体的压电效应和谐振现象来产生稳定的频率信号。
它在电子设备中具有重要的作用，为系统提供精确的时钟信号，以确保设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原子频率标准
分两种，一种被动式谐振频标
由晶振产生一个基准频率，通过倍频后激励原子能级跃迁，通过反馈 电路形成稳定频率输出 一种微波激励式
铷原子频标
铷原子频率标准 原子谐振器原理图 原子谐振频率为6,834,682,608Hz。 Rb87灯发出与F＝1和F＝2跃迁相 一致的波长；Rb85滤光泡吸收F＝2 跃迁光的多余部份。通过滤光泡的光 Rb87F＝1态所吸收； 激励的原子弛豫为F＝1态和F＝2态， 但是F＝1态被再次激励；F＝2态过 密；6.8GHz使F＝2反变为F＝1，从 而给吸收光提供更多的原子。 微波谐振使光的吸收增强，即光电管 所检测的光变暗（<1%），微波频 率被琐在光电管检测变弱的光上，因 此原子跃迁频率控制微波频率，即控 制晶体振荡器频率。
铯原子频标
铯原子基态中的超精细能级的磁场关 系（高能态为9个，低能态为7个）。 图中划出的磁场最大到H0值。
原子检测器加热后铯原子被电离，离 子被集中，电流经过放大后，反馈至 反馈网络。通过这个方法，微波频率 被锁定在最大离子电流频率上‘所以 原子跃迁频率控制微波频率，即控制 晶体振荡器频率
氢原子频标
• 振荡器电路（有源和无源元件）引起 的噪声 • 温度波动—热瞬变效应 —在恒温槽 设置点上活动性下降 • 随机振动
• 吸附的分子数的变化 • 连接面（石英、电极、装架、粘合剂） 应力的消除、波动 • 原子频率标准中的散粒噪声 量度：阿伦方差（双采样方差）
短期稳定性
短稳的量度：采用双采样方差或阿仑 方差的平方根，是用时域法描述振荡 器短期稳定度的标准方法。一般用 ()yστ来表示。
由于噪声的存在，该信号的相位是随时 间随机变化的，因此信号表达为：
其中的υ（t）是随时间而变的相位起伏， 也就是相位噪声,但我们习惯用相对载频 1Hz带宽内的功率来表示，俗称相位噪 声，所以其单位：dBc/Hz 测量点为待测频率f。: +1Hz +10Hz +100Hz
+1000Hz
+10000Hz
振荡器的输出
输出：Sine、TTL、CMOS，ECL输出。后三种输出都可以正弦波 产生。如下图：虚线表示输入电压，实线表示输出。对于正弦波 振荡器来说， 正弦波振荡器没有“标准的”输入电压。 TTL：VCC=5V(OUT:2.4/0.5，IN:2/0.8) LVTTL VCC=3.3V LVTTL VCC=2.5V CMOS:90%高，10%低 VCC=5V (OUT:4.45/0.5，IN:3.5/1.5) (OUT:2.4/0.5，IN:2/0.8) (OUT:2/0.2，IN:1.7/0.7)
Symmetricom旗下
XPRO高稳铷钟：高性能的铷原子振荡器，具有优异的老化率：5E-11/月 应用领域：是电信、测试、计量等广泛领域 X72宽温全功能铷钟：工作温度宽度-40C-+85C， 应用领域：GSM和UMTS系统 CDMA网络、中心站和网络节点的同步 8200加固抗震铷钟：坚固耐用，海陆空都可一直用的抗震型铷钟 应用领域：舰船、车载、机载、弹载等军事平台、高级通讯、 导航和 定位系统 SA.3xm微型铷钟:最小的商用铷原子中，低功耗、体积小、高准确度，满足 电信网络到测试和测量的同步和定时应用，适合电力及通讯仪表等
3.石英晶体振荡器：利用石英（SiO2）薄片的电气特性来产生某一 固定频率，输出频率由晶片的切割角度、形状等决定
晶体振荡器
晶体谐振器：将石英晶体按照一定方 位角切下的薄片，然后在两个对应表 面上涂敷银层引出电极，再用金属或 者玻璃外壳封装，就构成了石英晶体 振荡器，也就是crystal 晶片的切割方式不同，对晶振的性能 会产生不同的影响，常见的是AT切、 BT切和SC切 AT\BT切比较容易实现 SC切难实现，但优点比较多 瞬间热补偿 激励电平灵敏度低
晶体谐振器
由其等效电路可知：fs为L、C、R支路串联谐振频率， fp为整个电路并联的谐振频率 在fs和fp范围之间，晶体呈感性，相当于一个电感元 件 在fs频率点上，呈纯电阻性，相当于阻值很小的电阻， fp上呈阻性 在其他频率上敬提呈容性，相当于一个电容元件 在上述特性作用下，晶片此时在感性与阻性之间切 换，产生两个比较接近的谐振频率fs和fp
OCXO恒温控制晶体振荡器
OCXO（Oven Controlled Crystal Oscillator）恒温控制晶体 振荡器：晶体和其他温度敏感元件均装在 稳定的恒温槽中，而恒 温槽被调整到频率随温度的变化斜率为零的温度上。OCXO能够 在晶体频率随温度变化的范围内提供1000倍以上的改善。
振荡器的常见指标
准确度和稳定度
振荡器的常见指标
初始准确率：指振荡器上电工作某一段短时间内的频率准确度： 一般为开机八分钟至30分钟，25度室温，需要等到晶振稳定工作 老化率：振荡器在工作一段时间后由于内部结构的改变引起的频 率偏移
引起原因：不同的热膨胀系数、焊接材料在凝固、加工时尺寸的改变、由 于成型，焊接和风寒时的残余应力，电极的内应力、石英在生长中的不均 匀，杂质和其他缺陷、切割，点清晰和腐蚀引起的表面破坏的影响、电极 应力和支架为对准的弯矩，晶格内部产生局部化应力产生的破坏
石英晶体谐振器和振荡器
振荡器的概念
振荡器是将直流电转为交流电的一种电路或者器件，其主要分为 三种： 1.RC振荡器：由R、C串并联网络组成的选频电路。适用于低频振荡， 一般用于产生1Hz~1MHz的低频正弦波信号，振荡频率为：
2.LC振荡器：由L、C并联网络组成的选频电路，频率较高，比较稳 定，缺点频率调节不方便，一般振荡频率在1MHz以上，计算公式：
频率准确度：10-8左右 用途：导航系统时钟和频率标准，雷达
晶体振荡器的分类
VCXO压控晶体振荡器:会有一个电压控制管脚，通过外加电压来 微调频率，
TCVCXO：温度补偿压控晶体振荡器 OCVCXO：恒温控制压控晶体振荡器 MCXO：微机补偿晶体振荡器 RbXO：铷晶体振荡器 高性能原子频标
氢原子的能级也跟磁场有关
代理产品
NEL旗下： 0835a超低相噪OCXO：SC切割、相噪低，输出10/10.23MHz 1205a 双频锁相OCXO：10M和100M两路分开输出，100M
兼容了10MHz优异的温度特性、老化特性和短稳
1029d 超低相噪OCXO：SC切割、低相噪、输出100MHz OCXO 378-10：超低功耗<150mW，快速预热（45s） 输出 10M或者100MHz，适用在需求低功耗、低相噪及 高稳定性的场所
稳定度高
对辐射的灵敏度低
晶体谐振器工作原理
石英晶体谐振器之所以有选频特性，是因为其具 有“压电效应”和“压电谐振”现象，即在外加 信号频率不同时，它可以呈现出不同的电抗特性，
压电效应：机械力-----电荷电场
在石英晶体的两个电极上加一电场，晶片就会产 生机械变形。反之，若在晶片的两侧施加机械压 力，则在晶片相应的方向上将产生电场 压电谐振：交变电压—频率相同的变形振动—交 变电荷—回路中形成电流
相对频率y=Δf/f是在时间间隔τ内进 行测量；(Yk+1-Yk)2为对y的2次 有效测量之差， 因此，是很理想的。 <>表示对(Yk+1-Yk)2的无限次数 的时间平均。测量次数m(m≥100） 平均时间越长，不代表阿伦方差越好， 主要噪声是随机游动，时间越长，稳 定度会受准确度的影响
相位噪声
相位噪声：是指单位Hz的噪声密度与信 号总功率之比 在时域内其实就是指频率相位的抖动 一个纯净的正弦信号表达为：
应用领域：独立稳定频率源、长期保持功能适合CDMA和WiMAX和基站、
各种通讯和传输应用
Symmetricom旗下
SA.45s芯片级原子钟：低功耗<120mW,体积小，具有120s快速 启动及1PPS锁定，具备RS-232管理控制接口 应用领域：水下传感器网络、反简易爆炸装置、干扰系统独立 传感器网络、无人驾驶飞行器、海洋物探、手持测试仪 1000C超高温BVA（无电极）晶振：SC切割无电极式高性能晶体
XO Crystal Oscillators
XO晶体振荡器：没有能够降低晶体频率温度特性的器件 准确度：十几到几十个PPM 受温度影响较大 用途：一般用于计算机计时
TCXO 温度补偿晶体振荡器
TCXO(Temperature Compensated Crystal Oscillator)：在 这种振荡器中，来自温度传感器（热敏电阻）的输出信号被用来 产生校正电压，加在晶体网络中的变容二极管上。电抗的变化用 以补偿晶体的频率温度特性。 频率稳定度：PPM级 用途：在战术无线电传送中作频率控制
根据测试时长老化率一般分日老化率、月老化了、年老化率。
短期稳定性
短期稳定性：理想的振荡器的输出电压 为正弦曲线。实际的振荡器输出电压由 于噪声的影响是偏移的正弦曲线的 影响因素： • Johnson噪声*（热引起的电荷波动， 例如，阻抗元件中的“热电势”） • 缺陷和量子波动引起的声子散射（与 Q相关）
振荡器，超低相噪-130dbc@1hz，-160dbc@100khz，
短稳2E-13（100s以内），满足军事和工业环境需求 应用领域：可用于高精度的频率计数器和综合器、GPS接收机、 微波倍频器、相位噪声校准设备、2级通信应用、雷达和战术 通信系统、安全通信系统、卫星地面终端以及航天飞行系统
制作流程
右边流程图表明了制造谐振器的主 要工序。
所有的步骤都能影响谐振器稳定度，
尤其在在方框内的显示的步骤通常 与石英谐振器的长期稳定度有着重 要的影响。在理想状况下，这些最 后的工序需要在超真空的条件下完 成。
。
为了制造出低老化率，在封焊前的 超真空烘干变的非常重要。
晶体振荡器
右图为简化了的石英晶体振荡器 的基本组成元件，一般由晶体谐 振器、放大电路、反馈电路（调 谐电压）、频率输出组成 在调谐电压作用下，晶片产生压 电效应，输出至放大器，然后通 过放大器反馈给调谐电压，最终 达到一个稳定的谐振频率输出 在稳定状态下，闭合回路的增益 为1。
