各种电抗器的计算公式

合集下载

电抗器参数计算公式

电抗器参数计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 此题f0=125KHZ=0.125谐振电容: c 单位F 此题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值〔H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度〔cm)l及AL值大小，可参照Micrometal对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 〔查表后〕即可了解L值下降程度(μi%)2。

各种电抗器的计算公式

各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。

各种电抗器的计算公式

各种电抗器的计算公式 The manuscript was revised on the evening of 2021各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ =据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(寸)) + ( 40 * 圈长(寸))}] ÷圈直径 (寸)圈数 = [ * {(18* + (40*}] ÷ = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=*D*N*N)/(L/D+线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为英寸)，经查表其AL值约为33nHL=33．2=≒1μH当流过10A电流时，其L值变化可由l=(查表)H-DC=πNI / l = ×××10 / = （查表后）即可了解L值下降程度(μi%)2。

最全电抗器参数计算公式总结

最全电抗器参数计算公式总结在电力系统中，电抗器是一种用来补偿电力系统中的无功功率的装置。

通过增加或减少电抗器的容值和电抗值，可以调整系统的功率因数和电压质量。

电抗器参数的计算是设计和选型的关键步骤之一、下面是最全的电抗器参数计算公式总结。

1.电感器参数计算公式电感器是一种电抗器的特殊情况，其主要用途是延缓电流变化和改善系统的电压稳定性。

电感器的参数计算公式如下：L=(V^2/(2*π*f*Q))，其中L为电感器的电感值，V为电感器的电压，f为电源的频率，Q为电感器的无量纲质量因数。

2.电容器参数计算公式电容器是另一种常用的电抗器，其主要用途是补偿电力系统中的无功功率。

电容器的参数计算公式如下：C=(Q/(2*π*f*V))，其中C为电容器的电容值，Q为电容器的无量纲质量因数，f为电源的频率，V为电容器的电压。

3.无功功率补偿计算公式无功功率补偿是电抗器的主要应用之一，通过调整无功功率的补偿水平，可以改善电力系统的功率因数和电压质量。

无功功率补偿计算公式如下：C = (P(VA)^2 / (2 * π * f * V^2 * (cosθ1 - cosθ2)))，其中C为无功功率补偿电容器的电容值，P为功率因数改善前后的功率因数差值，V为电源的电压，f为电源的频率，θ1为功率因数改善前的功率因数，θ2为功率因数改善后的功率因数。

4.谐振电抗器参数计算公式谐振电抗器是一种特殊的电抗器，其主要用途是消除电力系统中的谐波。

谐振电抗器的参数计算公式如下：L=((RA/(2*π*f))^2/X)，其中L为谐振电抗器的电感值，RA为谐振电抗器的电阻值，f为电源的频率，X为谐振电抗器的无量纲电抗值。

5.电抗器选择计算公式在实际工程中，电抗器的选择是一个复杂的过程，需要考虑多个因素，包括电力系统的负载情况、功率因数的要求、电流的容量等。

电抗器选择的计算公式如下：Q = ((V^2 * P * (tanθ2 - tanθ1)) / (2 * π * f)), 其中Q为无功功率补偿电抗器的无量纲质量因数，V为电源的电压，P为功率因数改善前后的无功功率差值，f为电源的频率，θ1为功率因数改善前的功率因数，θ2为功率因数改善后的功率因数。

各种电抗器的计算公式

各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

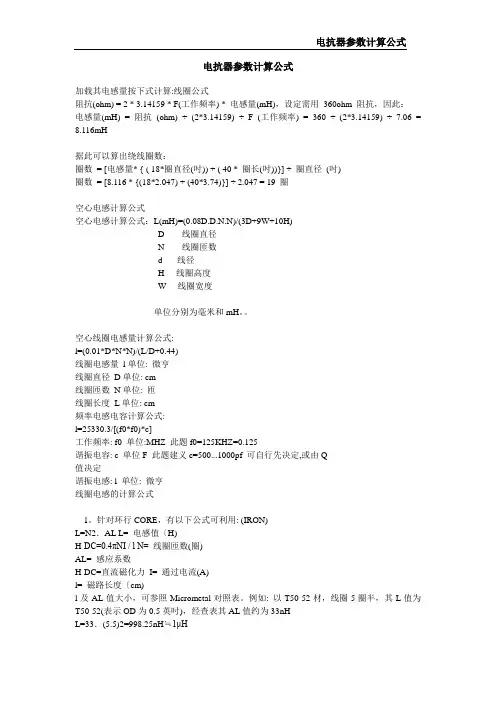

电抗器参数计算公式

电抗器参数计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷F (工作频率) = 360 ÷(2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 此题f0=125KHZ=0.125谐振电容: c 单位F 此题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值〔H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度〔cm)l及AL值大小，可参照Micrometal对照表。

最全电抗器参数计算公式总结

最全电抗器参数计算公式总结加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD 为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。

电抗器计算公式和步骤

电抗器计算公式和步骤 The manuscript was revised on the evening of 2021电抗器计算公式和步骤S=*U*I4%X=4/S*.91.铁芯直径DD=K PZcmK—50~58PZ—每柱容量kVA2.估算每匝电压ETET= f B SP×10-4VB —芯柱磁密~1 TSP—芯柱有效截面cm 23.线圈匝数W=U KM /（ET×100）KM—主电抗占总电抗的百分数U—总电抗电压V4.每匝电压及铁芯磁密ET=U KM /（W×100）VBM=ET×104/（ f SP）T5.主电抗计算选择单个气隙尺寸δ=~3 cm计算行射宽度EE=δ/πln ((H+δ) /δ)cmH—铁饼高度,一般5 cm计算行射面积SESE=2E×(AM+BM+2E)cm 2AM—叠片总厚度cmBM—最大片宽cm计算气隙处总有效截面积SM=SF / KF +SEcm 2SF—铁芯截面KF—叠片系数计算气隙个数n= f W2 SM )/(X NδKM×106) XN—电抗Ω计算主电抗XM= f W2 SM )/(nδ×108)如果XM≈X N KM/100则往下进行，否则重新选择单个气隙长度，重复上述计算。

6.漏电抗计算Xd= f W2 Sdρ) / (H×108)ΩSd=2π/3 F RF +πRn2 - SF / KFρ=1-2×（RW-RO）/（π×H）式中：F—线圈幅向尺寸cmRF—线圈平均半径cmRn—线圈内半径cmRW—线圈外半径cmRO—铁芯半径cmH—线圈高度cm总电抗X NX N =XM + XdΩ附：串联电抗器参数与计算一基本技术参数1额定电压UN（电力系统的额定电压kV）并联电容器的额定电压U1N2额定电流I13额定频率f4相数单相三相5电抗器额定端电压U1当电抗器流过额定电流时一相绕组二端的电压6电抗器额定容量P单相P=U1 I1三相P=3 U1 I17额定电抗XNXN=U1/I18额定电抗率XN%XN%=U1×100 /（U1N×n）=P×100 / P N式中：U1N—并联电容器的额定电压kV n—并联电容器每相串联的台数P N—并联电容器的额定容量kVAR串联电抗器额定电抗率和额定端电压系统电压电抗器额定端电压KV额定电压%%%1%%5%6%12%13%6√3√3√31 0√3 11/√3 12/√33511126 319202 229稳态过电压：串联电抗器能在3√2UN（峰值）下正常运行。

各种电抗器的计算公式复习过程

各种电抗器的计算公式各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

(整理)电抗器计算公式

各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06= 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

电抗器参数计算公式

电抗器参数计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

电抗器计算公式和步骤

电抗器计算公式和步骤S=1.73*U*I4%X=4/S*.91.铁芯直径DD=K PZ 0.25cmK—50~58PZ—每柱容量kV A2.估算每匝电压ETET=4.44 f B SP×10-4VB —芯柱磁密0.9~1 TSP—芯柱有效截面cm 23.线圈匝数W=U KM /（ET×100）KM—主电抗占总电抗的百分数U—总电抗电压V4.每匝电压及铁芯磁密ET=U KM /（W×100）VBM=ET×104/（4.44 f SP）T5.主电抗计算选择单个气隙尺寸δ=0.5~3 cm 计算行射宽度EE=δ/πln ((H+δ) /δ)cmH—铁饼高度,一般5 cm计算行射面积SESE=2E×(AM+BM+2E)cm 2AM—叠片总厚度cmBM—最大片宽cm计算气隙处总有效截面积SM=SF / KF +SEcm 2SF—铁芯截面KF—叠片系数计算气隙个数n=(7.9 f W2 SM )/(X NδKM×106)XN—电抗Ω计算主电抗XM=(7.9 f W2 SM )/(nδ×108)如果XM≈X N KM/100则往下进行，否则重新选择单个气隙长度，重复上述计算。

6.漏电抗计算Xd=(7.9 f W2 Sdρ) / (H×108)ΩSd=2π/3 F RF +πRn2 - SF / KF ρ=1-2×（RW-RO）/（π×H）式中：F—线圈幅向尺寸cmRF—线圈平均半径cmRn—线圈内半径cmRW—线圈外半径cmRO—铁芯半径cmH—线圈高度cm总电抗X NX N =XM + XdΩ附：串联电抗器参数与计算一基本技术参数1额定电压UN（电力系统的额定电压kV）并联电容器的额定电压U1N 2额定电流I13额定频率f4相数单相三相5电抗器额定端电压U1当电抗器流过额定电流时一相绕组二端的电压6电抗器额定容量P单相P=U1 I1三相P=3 U1 I17额定电抗XNXN=U1/I18额定电抗率XN%XN%=U1×100 /（U1N×n）=P×100 / P N式中：U1N—并联电容器的额定电压kVn—并联电容器每相串联的台数P N—并联电容器的额定容量kV AR串联电抗器额定电抗率和额定端电压系统电压电抗器额定端电压KV额定电压0.1%.3%.5%1%4.50%5%6%12%13%66.3/√30.0036.011.018.0366.6/√3.171.191.2297.2/√3.4990.541 010.5/√30.0061.018.03.06111/√3.286.318.381 12/√3.8310.93 510.50.021.063.105.2111.991.11.32122.883.126 3190.038.114.19.38201.822.4225.285.729稳态过电压：串联电抗器能在3√2UN（峰值）下正常运行。

电抗器计算公式和步骤

电抗器计算公式和步骤S=1.73*U*I4%X=4/S*.91.铁芯直径DD=K PZ 0.25cmK—50~58PZ—每柱容量kVA2.估算每匝电压ETET=4.44 f B SP×10-4VB —芯柱磁密0.9~1 TSP—芯柱有效截面cm 23.线圈匝数W=U KM /（ET×100）KM—主电抗占总电抗的百分数U—总电抗电压V4.每匝电压及铁芯磁密ET=U KM /（W×100）VBM=ET×104/（4.44 f SP）T5.主电抗计算选择单个气隙尺寸δ=0.5~3 cm 计算行射宽度EE=δ/πln ((H+δ) /δ)cmH—铁饼高度,一般5 cm计算行射面积SESE=2E×(AM+BM+2E)cm 2AM—叠片总厚度cmBM—最大片宽cm计算气隙处总有效截面积SM=SF / KF +SEcm 2SF—铁芯截面KF—叠片系数计算气隙个数n=(7.9 f W2 SM )/(X NδKM×106)XN—电抗Ω计算主电抗XM=(7.9 f W2 SM )/(nδ×108)如果XM≈X N KM/100则往下进行，否则重新选择单个气隙长度，重复上述计算。

6.漏电抗计算Xd=(7.9 f W2 Sdρ) / (H×108) ΩSd=2π/3 F RF +πRn2 - SF / KF ρ=1-2×（RW-RO）/（π×H）式中：F—线圈幅向尺寸cmRF—线圈平均半径cmRn—线圈内半径cmRW—线圈外半径cmRO—铁芯半径cmH—线圈高度cm总电抗X NX N =XM + XdΩ附：串联电抗器参数与计算一基本技术参数1额定电压UN（电力系统的额定电压kV）并联电容器的额定电压U1N2额定电流I13额定频率f4相数单相三相5电抗器额定端电压U1当电抗器流过额定电流时一相绕组二端的电压6电抗器额定容量P单相P=U1 I1三相P=3 U1 I17额定电抗XNXN=U1/I18额定电抗率XN%XN%=U1×100 /（U1N×n）=P×100 / P N式中：U1N—并联电容器的额定电压kV n—并联电容器每相串联的台数P N—并联电容器的额定容量kVAR串联电抗器额定电抗率和额定端电压系统电压电抗器额定端电压KV额定电压0.1%.3%.5%1%4.50%5%6%12%13%66.3/√30.0036.011.018.0366.6/√3.171.191.2297.2/√3.4990.541 010.5/√30.0061.018.03.06111/√3.286.318.381 12/√3.8310.93 510.50.021.063.105.2111.991.11.32122.883.126 3190.038.114.19.38201.822.4225.285.729稳态过电压：串联电抗器能在3√2UN（峰值）下正常运行。

电抗器参数计算公式

电抗器参数计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷F (工作频率) = 360 ÷(2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

各种电抗器的计算公式

各种电抗器的计算公式加载其电感量按下式计算: 线圈公式阻抗(ohm) = 2 * 3.14159 * F( 工作频率)* 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH)= 阻抗(ohm) +(2*3.14159) -F (工作频率)=360 +(2*3.14159) -7.06 = 8.116mH据此可以算出绕线圈数：圈数= [ 电感量* { ( 18* 圈直径(吋)) + ( 40 * 圈长(吋))}] +圈直径( 吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] +2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D ---- 线圈直径N ---- 线圈匝数d ---- 线径H ---- 线圈高度W --- 线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l 单位: 微亨线圈直径 D 单位: cm线圈匝数N 单位: 匝线圈长度L 单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率：f0 单位:MHZ本题f0=125KHZ=0.125谐振电容：c单位F本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感： l 单位：微亨线圈电感的计算公式1 。

针对环行COR，E 有以下公式可利用： (IRON)L=N2．AL L= 电感值( H)H-DC=0.4 niI / I N= 线圈匝数(圈)AL= 感应系数H-DC=t流磁化力1=通过电流(A)I= 磁路长度( cm)I及AL值大小，可参照Micrometal对照表。

例如：以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33. (5.5)2=998.25nH 二1 pH当流过10A电流时，其L值变化可由1=3.74(查表)H-DC=0.4 nil / I = 0.4 X3.14 X5.5 XI0 / 3.74 = 18.47 (查表后)即可了解L 值下降程度( p i%)2。

电抗器计算公式实例

电抗器计算公式实例电抗器（reactor）是一种电气元件，用于改变交流电电路中的电流和电压之间的相位关系。

电抗器是无功电阻的一种，它对交流电流产生感应性负载。

电抗器的主要功能是消除功率因数和谐波。

电抗器的计算公式主要有以下几种：1.电感的计算公式：电感是导体中存储电磁能量的能力。

它是由电流变化引起的磁感应强度变化而产生的。

电感的计算公式如下：L=(N^2*μ*A)/l其中，L为电感，N为线圈匝数，μ为磁导率，A为截面积，l为长度。

2.电容的计算公式：电容是导体存储电荷的能力。

它是由电压变化引起的电场强度变化而产生的。

电容的计算公式如下：C=ε*A/d其中，C为电容，ε为介电常数，A为电极表面积，d为电极间距。

3.交流电路中的电抗计算：在交流电路中，电抗器是一个包含电感和电容的元件。

对于电抗器的计算，可以使用复数表示法来表示电感和电容的影响。

复数表示法中，电感的电抗表示为jωL，电容的电抗表示为-1/(jωC)，其中j为虚数单位，ω为角频率。

电抗器的总电抗为Z=jωL-1/(jωC)4.电抗器的功率因数计算：功率因数是描述交流电路中有用功与总功率之间的比值关系。

功率因数可以通过电抗器的电抗和电阻的比值来计算。

功率因数的计算公式如下：PF=R/√(R^2+Z^2)其中，PF为功率因数，R为电阻，Z为电抗。

5.电抗器的谐振频率计算：电抗器在特定的频率下会产生共振现象。

谐振频率可以通过电容和电感的数值计算。

谐振频率的计算公式如下：f=1/(2π√(LC))其中，f为谐振频率，L为电感，C为电容。

以上是电抗器计算的一些基本公式和示例。

使用这些公式可以计算电抗器的电感、电容、总电抗、功率因数和谐振频率等参数。

这些参数对于电抗器在交流电路中的应用具有重要的意义。

各种电抗器的计算公式

各种电抗器的计算公式电抗是指电路中产生的感应电动势和电流之间的相位差所产生的电势。

电抗器是一种能够提供电抗的被动元件。

在电路中，电抗器可分为电感器和电容器，其计算公式如下：1. 电感器（Inductor）：电感器是一种可以产生电感的元件，其计算公式如下：XL=2πfL其中，XL为电感的电抗（欧姆，Ω），f为频率（赫兹，Hz），L为电感的值（亨利，H）。

2. 电容器（Capacitor）：电容器是一种可以产生电容的元件，其计算公式如下：XC=1/(2πfC)其中，XC为电容的电抗（欧姆，Ω），f为频率（赫兹，Hz），C为电容的值（法拉，F）。

3. 并联电感器（Inductor in Parallel）：当多个电感器并联时，其总电抗可以通过每个电感器的电抗进行求和来计算，公式如下：XL_total = XL1 + XL2 + ... + XLn其中，XL_total为并联电感器的总电抗（欧姆，Ω），XL1,XL2, ..., XLn为每个电感器的电抗（欧姆，Ω）。

4. 并联电容器（Capacitor in Parallel）：当多个电容器并联时，其总电抗可以通过每个电容器的电抗求和进行计算，公式如下：XC_total = XC1 + XC2 + ... + XCn其中，XC_total为并联电容器的总电抗（欧姆，Ω），XC1,XC2, ..., XCn为每个电容器的电抗（欧姆，Ω）。

5. 串联电感器（Inductor in Series）：当多个电感器串联时，其总电抗可以通过每个电感器的电抗求和进行计算，公式如下：XL_total = XL1 + XL2 + ... + XLn其中，XL_total为串联电感器的总电抗（欧姆，Ω），XL1,XL2, ..., XLn为每个电感器的电抗（欧姆，Ω）。

6. 串联电容器（Capacitor in Series）：当多个电容器串联时，其总电抗可以通过每个电容器的电抗求和进行计算，公式如下：XC_total = XC1 + XC2 + ... + XCn其中，XC_total为串联电容器的总电抗（欧姆，Ω），XC1,XC2, ..., XCn为每个电容器的电抗（欧姆，Ω）。

电抗器参数计算公式

电抗器参数计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式　1。
