配电箱、柜安装技术方案(纯方案,4页)

因配电箱安装质量要求高，为了确保施工速度和质量，要求各施工人员严格遵照以下规范要求进行安装。

1．依照设计要求和国家规范规定进行安装。

2．箱、柜应按产品说明出进行保管。

3．安装前应检查箱、柜、元件型号、规格是否符合设计要求，对产品技术文件不齐全、设备有损伤、附件、备件不齐全、不合格产品不得进行安装。

4．与配电箱、柜安装有关的建筑物必须具备安装条件，室内地面工作结束，屋顶、楼板施工完毕，不得渗漏。

对箱、柜有影响的装饰工作全部结束，方可进行安装。

5．重要的仪器，特殊要求的元件应采取相应的防护措施，安装前应将高精度、高灵敏度的仪器、仪表撤下单独保管，待箱、柜安装完备后，再进行安装。

6．悬挂式配电箱的安装。

①首先根据安装高度，位置及配电箱孔尺寸埋设好金属膨胀螺柱 (根据实际需要，可选择钢膨胀螺母进行紧固)。

②安装配电箱时，用水平尺放在箱顶上，测量箱体是否水平如果不平，可调整配电箱的以达到要求。

③在箱体的侧面用磁力吊线锤，测量配电箱上下端与吊线的距离，如果相等，说明配电箱装得垂直，否则应查明原因，并进行调整。

④用卷尺检测箱面与安装面平行与否，否则应加垫片进行调整。

⑤配电箱安装垂直误差不应大于 3MM，配电箱上应注明用电回路名称。

7．暗装式配电箱安装①箱体与墙体接触部分(套箱)应刷防锈漆。

②配电箱的宽度超过 300MM 时，箱上应加过梁 (根据实际箱体宽度，在箱体上部用钢筋或角钢，槽钢进行承重)避免安装后受压变形。

③套箱与电气线管接地跨接应符合规范要求，并防腐良好。

④放入配电箱时应使其保持水平和垂直，应根据箱体的结构形式和墙面装饰后度来确定突出墙体尺寸。

⑤配电箱安装前，应对箱体和线管的预埋质量进行检查，确认符合设计要求后，再进行盘的安装。

⑥安装配电箱时，先清除杂物，补齐护帽，检查盘面安装的各种部件是否齐全，完好、牢固。

⑦配电箱安装的垂直误差不大于 3MM，盘面应垂直，边缘应横平竖直。

8．落地式配电柜安装①一律采用 16＃槽钢搁高安装。

低压配电柜安装标准

低压配电柜安装标准
一、设备选择与排列
1. 根据电力系统的配置要求，选择合适的低压配电柜型号，并确保其满足相关标准。

2. 配电柜的排列应按照设计图纸进行，确保其位置准确、排列整齐。

二、基础制作
1. 根据配电柜的尺寸和重量，制作相应的混凝土基础，确保基础的牢固性和稳定性。

2. 基础的深度应满足设计要求，以确保配电柜的稳定运行。

三、设备安装
1. 按照设计图纸，将低压配电柜安装在基础上，确保其水平、垂直、稳固。

2. 安装时应避免杂物掉入柜内，以免影响设备的正常运行。

四、母线连接
1. 母线的规格、型号应符合设计要求，并确保连接牢固、接触良好。

2. 母线的颜色应符合规范，标识清晰、易于识别。

五、电缆敷设与连接
1. 电缆的规格、型号应符合设计要求，并确保其质量合格。

2. 电缆的敷设应遵循相关规定，采用合适的敷设方法，确保其整齐、美观。

3. 电缆的连接应牢固、接触良好，并做好相应的绝缘措施。

六、接地与保护
1. 低压配电柜应按照相关规定进行接地，确保其安全可靠。

2. 保护系统的配置应符合设计要求，并确保其灵敏可靠。

七、调试与检测
1. 在安装完成后，应对低压配电柜进行调试，确保其正常运行。

2. 对配电柜的各项性能指标进行检测，确保其符合相关标准和设计要求。

八、验收与交付
1. 对低压配电柜的安装质量进行检查验收，确保其符合标准。

2. 提供相应的技术资料和合格证明文件，以便用户进行验收和使用。

(word完整版)成套配电柜、箱的安装技术要求

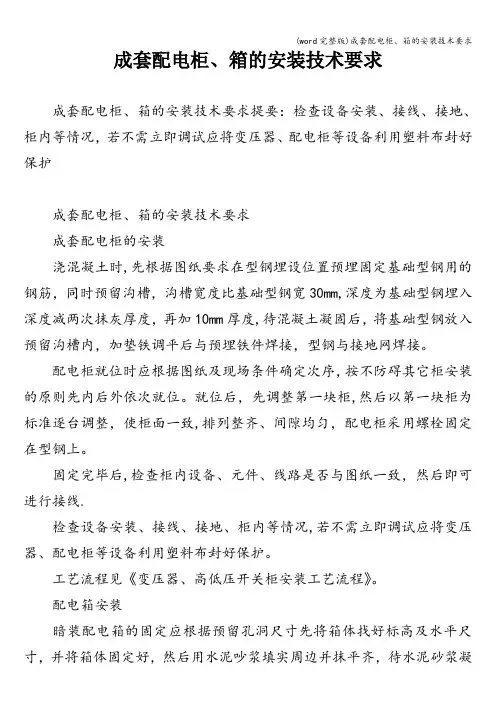

成套配电柜、箱的安装技术要求成套配电柜、箱的安装技术要求提要：检查设备安装、接线、接地、柜内等情况，若不需立即调试应将变压器、配电柜等设备利用塑料布封好保护成套配电柜、箱的安装技术要求成套配电柜的安装浇混凝土时,先根据图纸要求在型钢埋设位置预埋固定基础型钢用的钢筋，同时预留沟槽，沟槽宽度比基础型钢宽30mm,深度为基础型钢埋入深度减两次抹灰厚度，再加10mm厚度,待混凝土凝固后，将基础型钢放入预留沟槽内，加垫铁调平后与预埋铁件焊接，型钢与接地网焊接。

配电柜就位时应根据图纸及现场条件确定次序，按不防碍其它柜安装的原则先内后外依次就位。

就位后，先调整第一块柜,然后以第一块柜为标准逐台调整，使柜面一致,排列整齐、间隙均匀，配电柜采用螺栓固定在型钢上。

固定完毕后,检查柜内设备、元件、线路是否与图纸一致，然后即可进行接线.检查设备安装、接线、接地、柜内等情况,若不需立即调试应将变压器、配电柜等设备利用塑料布封好保护。

工艺流程见《变压器、高低压开关柜安装工艺流程》。

配电箱安装暗装配电箱的固定应根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥吵浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和帖脸。

管进箱一管一孔，；当箱体上敲落孔不够时，应用开孔器开孔，严禁用气焊开孔；连接完毕应按要求做好跨接地线，不能不用箱体做为接地线的导体;箱体、管路连接固定好后,箱内清理干净,用盖板封闭。

，避免土建抹灰对箱内污染。

PE线安装应牢固明显,导线选择如下：保护导体的截面积明细表相导线的截面积S（平方毫米）相应的保护导线的最小面积SpS≤16Sp=S16＜S≤35Sp=1635＜S≤400Sp=S/2400＜S≤800Sp=200S＞800SP=S/4基础型钢安装，其允许偏差应符合下表：项目允许偏差（mm/全长）不直度15水平度15不平行度/5a.基础型钢在安装找平过程中，需用垫片的地方，最多不能超过三片；最终基础型钢顶部宜高出抹平地面10cm.b。

配电箱及配电柜电气安装规范图文【最新版】

配电箱及配电柜电气安装规范图文一、电器元件装配工艺1、首先要先熟悉图纸及技术要求。

检查元器件型号，规格，数量等与图纸是否相符。

2、检查元器件有无损坏，发现问题及时更换。

3、元件板（安装桥架）在装配时必须做好防护，轻拿轻放。

严禁踩踏。

元器件不能在安装板表面上研磨。

4、安装的元件应操作方便，操作时不受到空间或相邻元件的防碍，不能触及带电体。

如果带电体外露给操作带来危险需加防护。

如：1）加装绝缘板用来遮掩带点体。

2）加装绝缘热缩套管。

如下图所示5、满足电器元件产品说明书的要求。

例如，满足飞弧距离，电气间隙和爬电距离的要求。

6、同一批产品的装配应一致。

二、一次线（主回路）配线工艺（一）母线排制作工艺1、熟悉电路图依照开关电流选取相应的铜母线排（母线排载流量）图纸中标明铜排规格就按照图纸施工。

母线排载流量表（部分）2、铜排从库房领取时就应做好表面的防护。

严禁在地面拖拉。

应保持表面的光洁度。

3、下料：母线要求平直，母线不得有明显的锤痕、凹坑等缺陷，母排在下料前或下料后进行校正，不能有毛刺存在。

4、弯制：弯制铜排时使用母排折弯机，不得野蛮操作。

严格遵守作业指导书及操作规程。

弯制铜排时在模具上应垫上合适的纸板或棉布。

防止模具损伤铜排表面。

批量制作时应先抽取一节铜排进行弯制。

目的：，是测量铜排的拉伸系数。

（各厂家生产的铜排拉伸系数可能有一定的误差）。

，检验弯曲90°时弯曲面有无裂纹。

5、矩形母线应尽量减少弯曲。

母排弯曲部位距搭接面的边缘通常大于30mm，母线扭转90°时，扭转部分的长度不应小于母线宽度的2.5倍，并排母线的弯曲角度要一致，保证其连接安装时，不应产生内应力。

6、矩形母线应避开飞弧区域，当交流主电路穿越闭合磁路的金属框架时三相四（五）线母线应在同一框孔中穿过。

7、母线的绝缘支撑件应满足线路短路时的动热稳定的要求。

绝缘支撑件的间距应不大于绝缘支撑件短路强度实验时的间距；如果无动热稳定的要求则母线也应有足够的机械强度，例如，母线长度超出下表时，中间应加固定支撑件。

配电柜安装标准 -回复

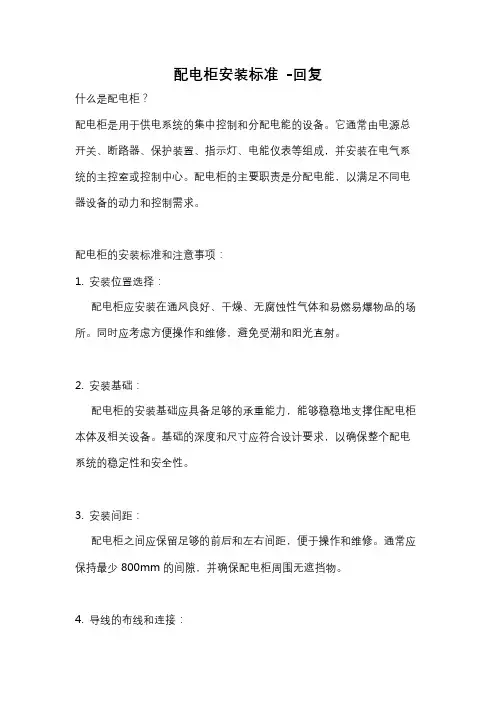

配电柜安装标准-回复什么是配电柜？配电柜是用于供电系统的集中控制和分配电能的设备。

它通常由电源总开关、断路器、保护装置、指示灯、电能仪表等组成，并安装在电气系统的主控室或控制中心。

配电柜的主要职责是分配电能，以满足不同电器设备的动力和控制需求。

配电柜的安装标准和注意事项：1. 安装位置选择：配电柜应安装在通风良好、干燥、无腐蚀性气体和易燃易爆物品的场所。

同时应考虑方便操作和维修，避免受潮和阳光直射。

2. 安装基础：配电柜的安装基础应具备足够的承重能力，能够稳稳地支撑住配电柜本体及相关设备。

基础的深度和尺寸应符合设计要求，以确保整个配电系统的稳定性和安全性。

3. 安装间距：配电柜之间应保留足够的前后和左右间距，便于操作和维修。

通常应保持最少800mm的间隙，并确保配电柜周围无遮挡物。

4. 导线的布线和连接：在配电柜内部，根据不同电器设备的需求，选择合适的导线规格。

导线的绝缘应完好无损，并采用合适的接线方式进行连接，如螺栓、接线端子或插片接头等。

导线的接头应做好防腐保护，并紧固稳固。

5. 接地：配电柜必须进行可靠的接地，以确保安全使用电能。

接地线应使用高质量的导体，并连接到可靠的接地装置上，如接地极或接地网。

6. 通风和散热：配电柜应设计良好的通风系统，以确保内部设备的正常运行和散热。

通风孔和散热风扇的位置和数量应根据设备功率和热量产生量来确定，以防止温度过高引发设备故障。

7. 防护措施：配电柜应安装合适的防护装置，以防止误触、触电或机械损伤。

如安装门锁、开关盖、防护罩等。

8. 标识和标签：配电柜内部应清晰标识每个断路器、保护装置和电源开关的功能，并贴上持久的标签。

这样操作人员在出现故障时能够迅速定位和处理问题。

9. 维护和检查：配电柜应定期进行维护和检查，检查电器设备的运行状态、接线是否松动、接地是否可靠等。

定期清洁配电柜内部的灰尘和杂物，并修复或更换受损的部件。

总结：配电柜的安装标准非常重要，它涉及到供电系统的安全运行和设备的寿命。

低压配电柜安装技术要求

低压配电柜安装技术要求
以下是低压配电柜安装的技术要求：
1.安装地点选择
2.安装基础设计和施工
3.安装前准备工作
在低压配电柜安装前，应对相关设备和材料进行清点和检查，确保各
项配件完好无缺，材料齐全。

对于涉及到电源供应的配电柜，还需要验证
电源是否可靠、功能是否正常。

4.安装实施
在低压配电柜的安装实施过程中，要注意以下几点：
(1)各种设备和器件要按照设计要求连接，连接牢固可靠。

(2)安装电缆时，要避免电缆弯曲过度或者损坏绝缘层。

(3)安装前，要先检查外壳是否有漏电现象，以确保安装使用安全。

(4)安装过程中，固定件和螺栓要按规定的扭矩进行拧紧。

(5)低压配电柜的线缆系统应明确标识，减少差错和故障发生。

5.安装后检验和调试
(1)初次送电前，对低压配电柜进行全部的绝缘性能和安全性能测试。

(2)对各个电路进行测试，包括电流、电压、功率因数等方面。

(3)检查和测试各个开关的动作是否正常、灵敏。

(4)测试低压配电柜的各个指示灯和仪表是否正常。

6.安全用电教育和培训
对安装低压配电柜的人员进行必要的安全用电教育和培训，使其具备相关的知识和技能，提高工作安全性。

综上所述，低压配电柜安装的技术要求包括安装地点选择、安装基础设计和施工、安装前准备工作、安装实施、安装后检验和调试，以及安全用电教育和培训等方面，这些要求有助于确保低压配电柜的正常运行和使用安全。

高压配电柜的安装

高压配电柜的安装是电力系统建设中非常重要的一环，关系到电力系统的安全运行和供电质量。

本文将介绍高压配电柜的安装步骤和注意事项，以及相关的技术要求。

一、高压配电柜的安装步骤：1. 确定安装位置：根据设计要求和现场条件，确定高压配电柜的安装位置，要保证通风良好、干燥清洁的环境，避免与其他设备和通道的冲突。

2. 建立接地系统：在安装位置周围建立良好的接地系统，确保安装的高压配电柜接地可靠。

接地系统的建立应符合相关的电力规定和标准。

3. 安装基础：根据高压配电柜的尺寸和重量，选用适当的材料和方式建立基础，保证基础的稳固和承载能力。

4. 安装设备：将高压配电柜按照设计要求进行安装，注意电缆的引入、固定等细节问题。

同时要确保设备的安装平稳，不得有倾斜或者晃动的现象。

5. 连接线缆：根据设计要求，连接高压配电柜的进出线缆，确保连接可靠牢固。

在接线时应注意相线之间的间距和对地之间的间距，以及接线的顺序和正确性。

6. 安装附件：根据需要，安装高压配电柜的配套附件，如照明、监控、通信、避雷装置等，确保设备的功能完善。

7. 调试设备：安装完成后，进行设备的调试和试运行，检测设备的各项指标是否正常，确保设备的质量和功能。

二、高压配电柜的安装注意事项：1. 安装人员要经过专业培训，熟悉高压配电柜的结构、特点和安装要求，具备一定的安全意识和操作技能。

2. 安装前要进行现场勘测和安全评估，了解现场的环境和条件，确定安全措施和施工方案。

3. 安装过程中要检查设备和材料的品质和数量，确保符合质量要求，不得使用损坏或过期的设备和材料。

4. 安装过程中要注意安全防护措施，如佩戴绝缘手套、安全帽等，避免触电和其他事故的发生。

5. 安装过程中要注意设备的保护和防护，避免受到损坏或污染。

6. 安装完成后，要进行设备的调试和试运行，确保设备的正常工作和安全可靠。

三、高压配电柜的技术要求：1. 设备的绝缘性能要符合相关的标准和规定，不得有漏电现象，确保设备的安全可靠。

配电柜技术要求

配电柜技术要求和参数一、总则1、供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

《低压成套开关设备》 (GB7251)《低压成套开关设备和控制设备》 (IEC493)国际标准IEC290的有关要求二、使用环境条件1、空气温度： -30℃～40℃2、安装场所：户内3、海拔高度：不大于1000m4、户内环境相对湿度：不大于 95%5、地震烈度 8度，地面水平加速度：≤0.25g，地面垂直加速度：≤0.125g6、安装地点的倾斜度：不大于3°7、考虑日照、污秽、凝露及自然腐蚀的影响。

8、周围空气不受腐蚀性或可燃性气体、水蒸气等明显污染，安装地点无剧烈振动。

三、MNS开关柜技术参数及要求1、主要技术参数额定电压： 0.69kV额定频率： 50HZ辅助回路电压： AC220V2、主要技术要求1)技术先进、工艺美观、功能完善、稳定性高、易于维护。

2)开关柜选用MNS型,防护等级不低于IP40，内部安装板材料均须采用优质敷铝锌钢板，具有足够的刚度和强度，表面采用静电噴塑，颜色为计算机灰。

3)抽屉联锁简单可靠，联锁手柄与空开手柄合为一个手柄，一二次插件需接触可靠。

所有同规格的抽屉须具有良好的互换性。

4)电气设备（包括元器件）的选择应具有生产许可证的制造厂生产的质量可靠的优质产品。

进线断路器选用ABB公司产品，其余塑壳断路器、接触器、热继电器采用常熟开关厂生产的产品或同等性能的产品。

其它器件选型应选用国内知名品牌产品。

5)报价须含柜内铜排及并柜所需水平母排，母排均须镀锡，且接触部位须压花。

6)塑壳断路器的操作手柄应在功能单元室门关闭的情况下清晰地显示断路器的合、分位置，并能在单元门外操作断路器。

7)电容补偿柜加装排风扇和温控器，并在柜门上设置风扇开关。

配电柜安装施工工艺要求标准

配电柜安装施工工艺要求标准1.施工程序:设备开箱检查设备搬运柜稳装柜上方母带配置柜二次回路接线柜试验调整送电运行验收2.设备开箱检查（1）安装单位、供货单位或建设单位共同进行，并做好检查记录。

（2）按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。

（3）柜本体外观检查应无损伤及变形，油漆完整无损。

（4）柜内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹的缺陷。

3.设备搬运（1）设备运输：由起重工作业，电工配合。

根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。

（2）设备运输、吊装时注意事项：（3）道路要事先清理，保证平整畅通。

（4）设备吊点。

柜顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。

吊索的绳长应一致，以防柜体变形或损坏部件。

（5）汽车运输时，必须用麻绳将设备与车身固定牢，开车要平稳。

4.柜安装：3.4.1 基础型钢安装：3.4.1.1 调直型钢。

将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。

3.4.1.2 按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

找平过程中，需用垫片的地方最多不能超过三片。

然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm，手车柜按产品技术要求执行。

基础型钢安装允许偏差见表2-30。

3.4.1.3 基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。

然后将基础型钢刷两遍灰漆。

3.4.2 柜（盘）稳装：3.4.2.1 柜（盘）安装。

应按施工图纸的布置，按顺序将柜放在基础型钢上。

单独柜（盘）只找柜面和侧面的垂直度。

成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。

配电柜安装技术规范

配电箱、柜的所有技术指标,规范及设计要求......1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm 的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。

二层底板需用2mm厚冷轧板。

2.2 落地柜配活顶盖，配电箱不开敲落孔。

2.3 照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。

2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。

2.5配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。

2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。

箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。

暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。

配电柜技术要求

配电柜技术要求1. 简介配电柜是用于集中控制和保护电气设备的设备，广泛用于各种工业、民用电气系统中。

在配电柜的设计、制造和安装中，需要符合一系列技术要求，以确保系统的可靠性、安全性和稳定性。

2. 技术要求2.1 功能要求配电柜应满足以下功能要求：•分支电路保护：能够保护和控制分支电路，自动断开故障电路，确保电气设备的安全运行。

•动力配电：能够为各种电气设备供电，提供稳定可靠的电源支持。

•联锁保护：具有联锁保护功能，确保系统的安全和稳定性。

•按需运行：能够按需启停各个电气设备，节约能源和保护设备。

•远程监测：可实现对配电柜状态的远程监测和控制，便于维护和管理。

2.2 技术指标配电柜应满足以下技术指标：•工作电压：220V/380V（可根据实际需要进行调整）。

•额定电流：根据实际需要进行调整。

•浪涌电压抗扰能力：符合相关标准要求。

•抗干扰能力：能够抵御外界电磁干扰。

•绝缘电阻：符合相关标准要求。

•可靠性：平均无故障时间（MTBF）应大于100000小时。

2.3 设计要求配电柜应满足以下设计要求：•结构合理：具有合理的结构设计，易于维护和管理。

•安全稳定：安装可靠稳定，防止发生故障和安全事故。

•散热良好：能够有效散热，维持正常的工作温度。

•美观大方：外形美观，符合相关的审美标准和要求。

2.4 安装和调试配电柜在安装和调试时需要注意以下事项：•应在专业技术人员的指导下进行安装和调试，确保安全可靠。

•安装过程中应严格按照相关安装规范进行操作，确保正常的工作状态。

•安装完成后应进行必要的测试和调试，确保各项指标符合要求。

3.配电柜是电气设备中不可或缺的重要部分，其设计、制造和安装需要符合一系列的技术要求和标准。

通过满足这些要求，可以保证系统的可靠性、安全性和稳定性，维护设备的正常运行。

因此，在生产和使用过程中都需要高度重视配电柜的技术要求，确保电气设备稳定可靠运行，为生产生活提供更好的保障。

成套配电柜控制柜和配电箱安装技术要求

成套配电柜控制柜和配电箱安装技术要求一、设备及材料要求1.柜、台、箱、盘进场时应核查其内部电器参数及接线，应与设计文件一致，并附有电路原理图。

2.柜、台、箱、盘及其内部电器涉及CCC认证的产品，进场时应校核CCC认证证书、CCC标识或自我声明评价。

3.柜、台、箱、盘外观应无损伤及变形，内部器件应完好无损，接线应无脱落脱焊，绝缘导线的材质、规格应符合要求。

4.柜、箱、盘进场时应检查其内部安装的电涌保护器(SPD)并应符合下列要求：1)SPD的型号、规格、参数及安装布置应符合设计要求；2)SPD的接线形式应符合设计要求；3)SPD的连接导线应平直，且长度不宜大于0.5m。

5.柜、台、箱、盘及其内部二次回路配线连接应符合下列要求：1)全部电器元件与原理图相符，其额定电压与控制、操作电源电压一致；2)按图敷设柜与柜之间的控制线，其导线型号、规格符合设计要求；对照系统接线图对控制线进行校线，且各回路有套上清晰的二次接线端子编号，并将控制线连接在接线端子板上；3)同一接线端子上连接的导线截面积一致，且不多于2根，防松垫圈等零件齐全；端子接线连接紧密可靠，多股绝缘导线采用冷压接端子，冷压接端子的选用根据所连接电器元件(或端子排)接线端子结构形式进行选择，其压接端子与多股绝缘导线配合以及压接质量符合国家机械行业标准JB/T2436.1，JB/T2436.2的要求；4)配线成束绑扎，不同电压等级、交流、直流线路及计算机控制线路分别绑扎，且有标识。

二、工序控制要求1.柜、台、箱、盘安装前的现场施工作业条件应符合下列要求：1)配电室内顶棚、墙体应完成施工且无渗漏水现象；2)配电室内地面的找平层应完成施工，设备基础型钢和室内预埋件等经检查验收合格；3)落地式柜、台的混凝土基础质量验收应合格；4)配电室外柜、台、箱、盘附着的地面、墙面应完成施工；5)暗装配电箱的预留孔洞及其进出线导管的预埋应检查验收合格。

2.高低压配电系统试运行应按批准的试运行方案进行。

低压配电柜安装技术要求

低压配电柜安装技术要求一、安装环境1.低压配电柜应安装在干燥、通风良好、无腐蚀性气体和异味的场所，远离易燃易爆物品。

2.配电柜的周围应保持清洁，不得有杂物堆放，离墙面、地面和其他设备应有一定的间距，方便维修和散热。

二、安装基础1.配电柜的安装基础应坚固平整，能够承受其重量和振动。

2.基础应具有良好的防震、防水和防腐蚀性能。

三、安装位置1.配电柜应安装在易接近、操作方便的位置，方便运行、检修和维护。

2.如果在室外安装，应采取相应的防雨、防日晒和冷却措施。

四、接地1.配电柜的金属外壳和金属零件应可靠地接地，接地电阻不应大于4Ω。

2.接地导线宜采用黄绿双色绝缘铜线，并进行隔离。

五、电缆引入1.电缆引入配电柜的位置应采用合理的布置，避免相互干扰，便于接线并保证引入线路的绝缘完好。

2.引入电缆的接地应严密可靠，接地电阻不应大于4Ω。

六、电缆布线1.电缆布线应有一定的标准规范，遵循短、直、平、防电磁干扰的原则。

2.电缆应按照不同功能和电流等级进行分类，切忌混乱布线，方便维护和排故。

七、连接件选择1.连接件（如电缆连接头、端子等）应选择质量可靠的产品，具有良好的导电性和接触品质，并按照规定的扭矩进行紧固。

2.连接件应具有良好的耐热、耐腐蚀和耐振动能力。

八、通风散热1.配电柜应设置合适的通风和散热设备，保证内部的温度不会过高。

2.通风和散热设备应保持清洁，不得有杂物堵塞。

九、标识1.配电柜上应标明电压等级、电流等级、接地标志和开关位置。

2.接线端子应标有相应编号或颜色标识，方便安装和维护人员使用。

十、安全措施1.安装过程中应按照安全操作规程进行，确保工作人员的人身安全。

2.安装完毕后应进行全面的试验，确保配电柜的安全和可靠性。

总结：。

配电箱柜的安装

配电箱柜的安装9-1、配电柜箱安装要求配电箱安装时，同类箱的高度要一致，允许偏差为10mm。

配电箱、柜单独或成列安装时，其垂直度、水平偏差以及箱柜面偏差和配电箱、柜间接缝的允许偏差符合下表要求。

9-2、配电箱、柜安装工艺流程图：9-3、配电箱柜安装9-3-1、配电柜基础型钢安装：型钢预先调直、除锈，刷防锈底漆。

基础型钢架可预制或现场组装。

将预制好的基础型钢架或型钢按施工图纸所标位置放置，用水准仪或水平尺找平、找正。

需要垫片的地方最多不能超过三片。

将基础型钢固定牢固。

最终基础型钢顶部高度宜高出抹平地面10mm。

基础型钢安装允许偏差应符合规范规定。

基础型钢应做可靠接地。

9-3-2、配电柜安装按顺序将配电柜安放到基础型钢上就位，找正、找平后，进行固定。

除柜体与基础型钢固定，柜体与柜体、柜体与侧档板均用镀锌螺丝连接。

配电柜与基础槽钢之间应用镀锌螺栓连接，且有防松措施。

配电箱、柜安装示意图水平搬运图低压柜用液压手推车运至变配电室。

就位图采用门型架吊装就位，就位的时候按照施工图布置的位置将高低压柜放在基础型钢上。

进出线图1配电柜安装必须接地可靠。

2 接线必须符合相关规范。

1配电柜安装必须排列整齐。

2间距须符合相关规范。

盘柜单独或成列安装时，其垂直度，水平度以及盘柜面平度和盘、柜间接缝的允许偏差应符合下表要求表项目允许偏差垂直度(每米) 1.5水平度相邻两盘顶部 5成列盘顶部 5不平度相邻两盘边 1成列盘面 5落地配电柜的安装基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。

标高根据土建给出的基准引出。

基础槽钢的制作和固定采用焊接。

施工时应注意焊接变形引起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测，可采用水平仪测量，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，设备安放好后，对成排安装的柜、箱，以中心单柜的垂直度、水平度为准，再分别向两侧拼装逐柜调整，少许误差可在框底部加钢垫片找平找正。

配电柜安装标准 -回复

配电柜安装标准-回复配电柜安装标准是为了确保配电柜能够安全、稳定地运行，避免电气事故发生。

本文将从配电柜的选址、安装环境、设备安装、接线连接、试运行等方面一步一步进行解答。

一、配电柜选址：1.选址原则：应选取安全、便捷、通风良好的位置，远离易燃易爆物质、高温和湿度的环境。

2.应考虑的因素：配电柜的大小、重量、工作环境条件、与其他设备的距离等。

二、安装环境：1.环境温度：配电柜所处环境温度应与其额定温度范围一致。

2.湿度要求：在相对湿度不超过85的条件下进行安装。

3.安装地面：地面应平整、无杂物，可承受配电柜重量，并设有防滑措施。

4.通风要求：配电柜应设置良好的通风系统，确保热量散发。

三、设备安装：1.安装前准备：检查所有设备配件完整性，确定设备型号、规格、数量是否一致。

2.安装步骤：(1)固定安装：根据配电柜的类型和安装要求，采用合适的安装方式进行固定。

(2)安装导轨：根据电气元器件的规格和数量，安装合适的导轨，确保电气元器件能够稳固地安装在导轨上。

(3)安装开关设备：根据电气线路的设计要求，安装相应的开关设备，如断路器、接触器等。

(4)安装配电器件：根据设计要求，安装电能计量装置、电流互感器、电压互感器等配电器件。

(5)布线连接：根据电气线路设计方案，进行合理的接线布局，并严格按照连接要求进行接线。

四、接线连接：1.接地连接：配电柜安装过程中，应进行可靠的电气接地，确保人身安全和设备正常工作。

2.连接步骤：(1)接地线：将接地线连接到配电柜的接地端子上，并确保接地线良好接触。

(2)电气连接：根据电气线路设计方案，逐个进行电气连接，在连接过程中，注意接线的正确性和固定性。

(3)接线端子：根据接线端子的类型和规格，正确连接导线，并使用螺丝紧固，确保电气连接的牢固性。

五、试运行：1.试运行目的：通过试运行来验证配电柜的安装质量和运行状态，确保其符合设计要求。

2.试运行步骤：(1)检查：对配电柜的电气连接进行全面检查，包括接地线、接线端子、电器设备等，确保没有松动、短路、接触不良等问题。

高低压配电柜安装规范

高低压配电柜安装规范安装前检查准备工作安装前，监理工程师和甲方工程师应检查引道是否畅通无阻。

如有必要，他们应要求总承包商单位建造简单的运输走廊以连接安装点。

施工现场布置应符合安全文明施工的要求。

同时，还需要检查安装单位的施工设备的布置情况，督促安装单位检查施工设备，确保施工设备完好。

高压设备到达现场前，配电室、沟渠和基础通道应完全完成。

配送室配电室施工前，应将建造配电室所需的详细图纸提交给施工方（合同签订后两周内，客户应确认图纸的位置、内容和完成时间），配电室施工期间，我公司或合作单位的技术人员必须现场监督，以免出现施工误差。

（建造配电室大约需要2周时间）基础：槽钢的位置应与配电室预留的设备风管相对应。

设备到墙壁的最小距离应明确（距离太近，设备门无法打开）。

（槽钢的焊接大约需要2天，我们的技术人员必须在现场指导）设备到达现场如果配电室和基础未建，设备应有存放位置（以防雨或提供必要的防雨材料）。

安装2.1 各配电室的门窗应严密，室内应清洁。

2.2 配电盘安装牢固。

锅内的设备和组件之间的连接牢固。

2.3 面板和机柜的接地应牢固、良好。

装有电器的可打开圆盘和柜门应使用柔性电线和接地金属结构可靠连接。

2.4 接线盒安装应牢固且密闭。

安装位置应易于检查。

安装接线盒时，应排列整齐。

2.5 配电板内部的布线应水平和垂直，螺钉不宜松动，螺纹头应接触良好。

2.6内部元件固定可靠无松动，触点无氧化和毛刺。

2.7 次级电路的连接器应采用铜制品。

连接的具体要求：2.7.1 电路的连接（螺栓连接、插拔、焊接等）应牢固可靠。

2.7.2 电缆芯和安装它们的导体末端应标有其回路编号;编号应正确，字迹清晰，不易脱色。

2.7.3 布线整齐、清晰、美观;电线绝缘良好，没有损坏。

2.7.4 锅和柜内的电线不得有接头。

2.7.5 每个端子板每侧的布线一般为一根，不得超过两根。

2.8 当400V或以下的次级回路在带电体之间或带电体与地面之间时，电气间隙不得小于4mm。

配电柜成套安装规范

配电柜成套安装规范篇一：配电柜电气安装规范3.2开关柜装配1、总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。

2、设备和工具2.1设备：弯排机、50KVA试验变压器、平衡电桥、搪锡炉、台钻等。

2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。

3、装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。

3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。

3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。

检验方法：手执门锁轻轻推拉，移动量不超过2㎜。

3.1.3门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1㎜，大于1000㎜为1.5㎜，门与门框之间缝隙均匀差小于1000㎜为2㎜，大于1000㎜为2.5㎜。

3.1.4壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。

3.1.5壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。

3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。

3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。

3.2.2元器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。

3.2.3产品上的所有指示灯和按钮颜色应符合GB/T 4025-2003的规定，或符合原理图或接线图的规定。
