盘根系列

合集下载

聚四氟乙烯盘根标准

聚四氟乙烯盘根标准聚四氟乙烯盘根是一种常见的密封材料，具有优异的化学稳定性、耐高温、耐腐蚀等特性，被广泛应用于化工、医药、食品等领域。

为了确保聚四氟乙烯盘根的质量和性能，制定了一系列的标准，以便对其进行规范和管理。

首先，聚四氟乙烯盘根的材料选择必须符合相关的标准要求。

通常情况下，聚四氟乙烯盘根应选用优质的聚四氟乙烯树脂作为原料，确保其具有良好的耐腐蚀性和耐高温性能。

此外，材料的生产和加工过程也需要符合相关的质量管理标准，以确保最终产品的质量稳定。

其次，聚四氟乙烯盘根的尺寸和形状应符合标准规定。

在生产过程中，需要严格控制盘根的直径、厚度、孔径等尺寸参数，确保其能够与密封件配合良好，达到预期的密封效果。

同时，盘根的形状也需要符合标准要求，避免出现变形、破损等质量问题。

此外，聚四氟乙烯盘根的表面质量也是关键的标准之一。

在生产过程中，需要确保盘根表面光滑、无气泡、无杂质等缺陷，以确保其密封性能和使用寿命。

同时，盘根的表面应符合相关的卫生标准，适用于食品、医药等行业的应用要求。

最后，聚四氟乙烯盘根的性能测试和质量控制也是不可忽视的一环。

在生产过程中，需要对盘根的耐压、耐温、耐腐蚀等性能进行严格的测试和检验，确保其符合标准要求。

同时，需要建立健全的质量管理体系，对生产过程进行全面监控和管理，确保产品质量稳定可靠。

总的来说，聚四氟乙烯盘根标准的制定和执行，对于保障产品质量、促进行业健康发展具有重要意义。

只有严格执行标准要求，才能够生产出质量稳定、性能优异的聚四氟乙烯盘根产品，满足不同行业的需求。

希望相关企业能够重视标准执行，不断提升产品质量，为行业发展做出更大的贡献。

盘根分类

盘根分类、性能和使用范围
名称
按材料构成分类
型号
节能和使用范围
棉盘根
1、棉纱编结成的棉绳
方型
用于水、空气和油等介质，
2、油浸棉绳
圆型
温度小于100℃、压力小于20-
3、橡胶结合编的棉绳
25mp处
麻盘根
1、干的或油浸的大麻
用于水、空气和油等介质
2、麻绳
方型
温度小于100℃、压力小于
3、麻绳油浸
圆型
16-20mp处
渗不锈钢丝以提高使用寿
命的
金属盘根
铅丝盘根
圆垫
用于垫油泵
4、橡胶编结的麻绳
普通石棉
1、润滑油和石棉浸过
方型及圆
分别适用于温度和压力为
盘根
的石棉线
型编结或
250℃和4.5mp、350℃和
2、石棉线夹铜丝编结
扭制
4.5mp、450℃和6mp的蒸汽
用油和石棉浸过的
水、空气和油等介质
石棉线夹铝丝编结，
高压石棉
1、用橡胶结合或编结，
方型及
扁型盘根适用于压力为4.5
盘根
带有铝丝的石棉布或石棉布
扁型
mp，温度为350℃以内，锅
炉人孔及手孔的密封衬垫
2、石棉绒状高压盘根
适用于压力为14mp、温度
3、细石棉纤维与片状石棉粉的混合物
为510℃的蒸汽介质
4、用石墨粉处理过的石
棉粉
石墨盘根
石墨作成的环并用银色
用于压力为14mp温度为540
石墨粉填在环内，有采用
℃的蒸汽介质

填料密封盘根

盘根的切割及安装
然后将其切割成样环,并检验其是否能正确填充空间,并且保证其接口处没有空隙,然后可以用样环作为标准切割其他填料环,如果这些成品在平面上完成, 如果盘根柔软或容易变形,可根据样环制作一条小带子,再跟根据绳子来制作剩下的填料环,
盘根的切割及安装
安装：当盘根用于阀门时,盘根截面和阀的空间一样,最好是
最突出的性能是高强度,同时也有较好的耐化学性, 高回弹,低冷流,且易快速拆装,广泛应用于各个工业领域,
一些盘根简介
芳纶碳纤维混编制盘根:
芳纶碳纤维混编制盘根由芳纶纤维盘根、碳纤维盘根、四氟纤维盘根等不同材质编制而成,取各种材质的优点充分利用,是优质的密封材料,可达到各种盘根单独使用所达不到的要求,
盘根知识
盘根长度计算公式：所需要盘根长度计算公式：轴径d+盘根宽 ×1.07×3.14 盘根截面计算公式：填料箱直径-阀杆直径 /2 选用盘根原则：宁大不小,宁紧勿松
盘根填料对材料的要求
盘根填料所选择的制造材料,决定了盘根的密封效果,一般来说盘根制造材料要受工作介质温度、压力及酸碱度的限制,且盘根所工作的机械设备的表面粗糙程度、偏心及线速度等,也会对盘根的材质选择有所要求,
主要用于旋转泵轴上的密封,最适宜于高压力、高负荷的设备上的密封,
一些盘根简介
聚四氟乙烯盘根:
聚四氟乙烯盘根是以纯聚四氟乙烯分散树脂为原料,先制成生料薄膜,再经过捻线,编强织成盘根.这种盘根无其它添加物,可广泛用于食品、制药、造纸化纤等有较高清洁度要求,和有强腐蚀性介质的阀门、泵上,
适用范围：最高使用温度：260℃ 最大使用压力： 2.0MPa PH值：0-14,
合成纤维为原料,经增强处理、编织、浸渍聚四氟乙烯而成,具有高强度、耐磨耗、抗冲刷等性能,适用于较高线速度和较高压力的泵、阀、釜作填料密封,

石墨盘根用途

石墨盘根用途
石墨盘根用碳纤维丝与石墨线等材料组合编织，并用镍丝增强盘根的机械强度，添加石墨油润滑剂。

该产品有高碳盘根的特性和柔性石墨盘根的良好性能，具有自润滑、高强度、耐高低温、耐腐蚀等优异性能。

广泛适用于高温高压阀门密封。

石墨盘根可以用做防腐密封,石棉盘根防腐密封适用于酸碱、阀门、泵、活、液氨、水、油品介质、塞。

石墨盘根也可以用于泵、反应釜、高温、高压、耐腐蚀介质下阀门的密封.石墨盘根有添加其它一些材料的,比如添加有聚四氟乙烯的聚四氟乙烯盘根,聚四氟乙烯盘根是以纯聚四氟乙烯分散树脂为原料，先制成生料薄膜，然后再经过捻线，后编织成盘根。

聚四氟乙烯无其他添加物，适用于食品、制药、造纸化纤等尤其是有较高清洁度要求，和有强腐蚀性介质的阀门、泵上。

柔性石墨从-度的超低温到度在非氧化气体中的高温，其物理性质几乎没有什么变化，在空气中也可以使用到度左右；有优异的耐化学腐蚀性。

柔性石墨除在王水浓硝酸浓硫酸及高温重铬酸盐氯化铁等强氧化性介质中有腐蚀外，几乎对一切无机及有机介质都耐腐蚀；有良好的自润滑性。

柔性石墨同天然石墨一样，层间在外力作用下，容易产生，因而具有润滑性，有的减磨性，系数小；回弹率高。

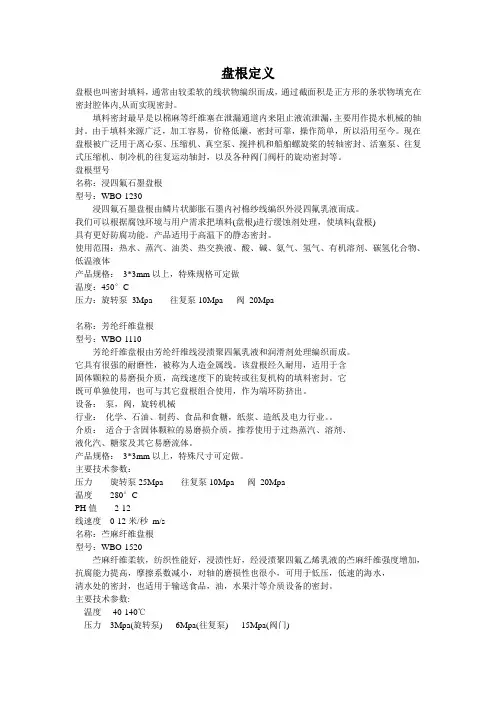

盘根定义

盘根定义盘根也叫密封填料，通常由较柔软的线状物编织而成，通过截面积是正方形的条状物填充在密封腔体内,从而实现密封。

填料密封最早是以棉麻等纤维塞在泄漏通道内来阻止液流泄漏，主要用作提水机械的轴封。

由于填料来源广泛，加工容易，价格低廉，密封可靠，操作简单，所以沿用至今。

现在盘根被广泛用于离心泵、压缩机、真空泵、搅拌机和船舶螺旋桨的转轴密封、活塞泵、往复式压缩机、制冷机的往复运动轴封，以及各种阀门阀杆的旋动密封等。

盘根型号名称：浸四氟石墨盘根型号：WBO-1230浸四氟石墨盘根由鳞片状膨胀石墨内衬棉纱线编织外浸四氟乳液而成。

我们可以根据腐蚀环境与用户需求把填料(盘根)进行缓蚀剂处理，使填料(盘根)具有更好防腐功能。

产品适用于高温下的静态密封。

使用范围：热水、蒸汽、油类、热交换液、酸、碱、氨气、氢气、有机溶剂、碳氢化合物、低温液体产品规格：3*3mm以上，特殊规格可定做温度：450°C压力：旋转泵3Mpa往复泵10Mpa 阀20Mpa名称：芳纶纤维盘根型号：WBO-1110芳纶纤维盘根由芳纶纤维线浸渍聚四氟乳液和润滑剂处理编织而成。

它具有很强的耐磨性，被称为人造金属线。

该盘根经久耐用，适用于含固体颗粒的易磨损介质，高线速度下的旋转或往复机构的填料密封。

它既可单独使用，也可与其它盘根组合使用，作为端环防挤出。

设备：泵，阀，旋转机械行业：化学、石油、制药、食品和食糖，纸浆、造纸及电力行业。

介质：适合于含固体颗粒的易磨损介质，推荐使用于过热蒸汽、溶剂、液化汽、糖浆及其它易磨流体。

产品规格：3*3mm以上，特殊尺寸可定做。

主要技术参数：压力旋转泵25Mpa往复泵10Mpa 阀20Mpa温度280°CPH值2-12线速度0-12米/秒m/s名称：苎麻纤维盘根型号：WBO-1520苎麻纤维柔软，纺织性能好，浸渍性好，经浸渍聚四氟乙烯乳液的苎麻纤维强度增加，抗腐能力提高，摩擦系数减小，对轴的磨损性也很小，可用于低压，低速的海水，清水处的密封，也适用于输送食品，油，水果汁等介质设备的密封。

陶瓷纤维盘根标准

陶瓷纤维盘根标准
陶瓷纤维盘根标准是指对陶瓷纤维盘根产品进行评定和检测的一系列指标和要求的规定。

陶瓷纤维盘根是一种具有高温抗性和耐腐蚀性能的特殊纤维材料，广泛应用于热工、冶金、化工等领域。

陶瓷纤维盘根标准主要包括以下几个方面：
1. 基本规范：此部分针对陶瓷纤维盘根的一般规范进行了明确的规定，包括产品的命名、分类及编码、施工工艺要求、质量保证等。

2. 技术要求：此部分规定了陶瓷纤维盘根的技术指标，如材料的化学成分、物理性能、机械性能、抗温性能等。

例如，在化学成分方面，陶瓷纤维盘根应含有一定比例的氧化铝、氧化硅等成分；在物理性能方面，应规定其密度、导热系数、抗拉强度等指标；在机械性能方面，应规定其耐压、耐折、耐冲击等性能要求。

3. 外观质量：此部分指出了陶瓷纤维盘根的外观质量要求，如表面光洁度、无疵痕、无损伤等。

4. 检测方法：此部分列明了陶瓷纤维盘根产品的检测方法和要求，如化学分析方法、物理性能测试方法等。

通过可靠的检测方法，可以确保产品的质量符合标准要求。

5. 包装、运输和贮存：此部分指出了陶瓷纤维盘根在包装、运
输和贮存过程中的要求，如适宜的包装材料、运输方式、存储条件等。

6. 标志、标识与用途说明：此部分规定了陶瓷纤维盘根产品的标志、标识和用途说明的要求，如使用说明书、标签要求等。

陶瓷纤维盘根标准的制定对于保证产品质量和提升产品竞争力具有重要意义。

通过对陶瓷纤维盘根进行标准化的监管，可以提高产品的一致性和可靠性，提供给用户高质量、安全的产品。

注：以上所述内容仅为模拟生成，不保证完全正确。

盘根密封知识

盘根密封一、盘根概念盘根也叫填料，通常由较柔软的线状物编织而成，通过截面积是正方形的条状物填充在密封腔体内,从而实现密封。

填料密封最早是以棉麻等纤维塞在泄漏通道内来阻止液体泄漏，主要用作提水机械的轴封。

由于填料来源广泛，加工容易，价格低廉，密封可靠，操作简单，所以沿用至今。

现在盘根经过不断的材料革新，性能大大提高，被广泛用于离心泵、压缩机、真空泵、搅拌机和船舶螺旋桨的转轴密封、活塞泵、往复式压缩机、制冷机的往复运动轴封，以及各种阀门阀杆的旋动密封等。

二、盘根工作原理盘根填料的密封原理主要取决于迷宫效应和轴承效应。

迷宫效应：轴表面在微观情况下并不平整，与盘根只能部分贴合。

所以盘根和轴之间存在微小的间隙，就像迷宫一样。

介质在迷宫被多次截流，从而达到密封作用。

轴承效应：在盘根填料和轴之间会存在着一层薄薄液膜，使盘根填料和轴类似于滑动轴承，起到了一定的润滑作用，从而避免了盘根和轴的过度磨损。

三、盘根填料对材料的要求由于受密封介质的温度、压力、PH以及设备的线速度、表面粗糙度、同轴度、径跳、偏心等因素，就要求盘根材料具有以下特点：1、有一定的弹塑性；2、化学稳定性；3、不渗透性；4、自润滑性；5、耐温性；6、拆装方便；7、制造简单，价格低廉。

上述材料特性直接影响着盘根填料的密封性能和使用寿命，而能完全符合上述所有性能的材料很少，所以获取优质的密封材料和提高其材料性能，一直是密封领域研究的重点。

四、盘根填料的形式和特点随着生产工艺的不断出现，盘根填料的编制形式也逐渐多样化，根据使用条件和环境的不同，不同的编制形式对密封的性能和受用寿命有着直接的影响。

盘根编制填料主要采用的编制形式有：发辫编织、套层编织、穿心编制、夹心编制等。

盘根的编制形式和特点如下：1、发辫编织：发辫编织是用八个锭子在二轨道上运行编织，在四角和中间没有绒芯，编织的产品断面为方形，其特点是盘根松散，但对轴振动和偏心用一定的补偿作用，只用于小断面填料，但断面尺寸大将会出现填料外表花纹粗糙，结构松弛，致密性差的缺点2、套层编织：套层编织是用8、12、16、24、36、48、60等个锭子在二轨道上编织，根据盘根规格决定套层，一般编织1~4层，中间没有绒芯，套层填料致密性好，密封性强，但由于是套层，层间没有纤维相连容易脱层，故多用于静密封或低速设备。

盘根的使用与更换

盘根的使用与更换盘根也叫密封填料，通常由较柔软的线状物编织而成，通过截面积是正方形的条状物填充在密封腔体内，从而实现密封。

填料密封最早是以棉麻等纤维塞在泄漏通道内来阻止液流泄漏，主要用作提水机械的轴封。

由于填料来源广泛，加工容易，价格低廉，密封可靠，操作简单，所以沿用至今。

现在盘根主要以石墨、各种纤维为主要材料，根据不同的要求，采用碳纤维、铜丝、304、316L、茵苛镍合金丝等材料加强。

盘根密封原理盘根之所以能起到密封的作用，其原理主要在于轴承效应和迷宫效应。

盘根的轴承效应是指在盘根填料和轴之间，会因为张力的作用形成一层液膜，使盘根填料和轴形成类似于滑动轴承的关系，这样盘根填料和轴就不会因为过度摩擦而出现磨损。

盘根的迷宫效应则是指，轴的表面平整程度无法达到围观水平，盘根和轴只能部分贴合而做不到完全贴合，在盘根和轴之间永远存在着极为微小的间隙，这些间隙就形成了迷宫带，介质在其中被多次节流，而达到密封的作用。

盘根工作原理轴表面在微观情况下非常不平整，与盘根只能部分贴合。

所以盘根和轴之间存在微小的间隙，就像迷宫一样。

介质在迷宫被多次截流，从而达到密封作用。

盘根填料对材料的要求：盘根填料所选择的制造材料，决定了盘根的密封效果，一般来说盘根制造材料要受工作介质温度、压力及酸碱度的限制，且盘根所工作的机械设备的表面粗糙程度、偏心及线速度等，也会对盘根的材质选择有所要求。

盘根材料无论如何选择，都会具备一些基本的材质特点。

盘根的制造材料应具备较好的化学稳定性、耐温性和不渗透性，以适应大部分的工作介质。

同时，盘根材料要有较好的弹性及自润滑能力，且盘根的材料应价格适当、便于制造。

安装1、密封盘根安装前的准备去除旧填料检查填料箱是前期安装准备的关键之处。

配填料前先将旧填料用专用工具全部取出，把填料箱擦干净观察填料箱各部位有无损伤偏心等缺陷，损伤的阀杆，轴套和填料箱都能影响盘根性能。

密封件(盘根、垫片等)讲课文件

石棉垫片的主要种类：
低压石棉垫片，中压石棉垫片，高压石棉垫片，耐油石棉橡胶垫片
黑色表示高压，
有红色表示耐高温的位置
绿色一般用在低温、耐油的位置
盘根填料的密封原理盘根填料的密封原理盘根填料的密封原理盘根填料的密封原理 2009年01月13日09:21生意社生意社01月13日讯一、盘根填料的密封原理盘根填料的密封原理主要取决于迷宫效应和轴承效应迷宫效应：轴在微观下表面非常的不平整，与盘根只能部分贴合，而部分未接触，所以在盘根和轴之间着微小的间隙，像迷宫一样，带压介质在间隙中多次被节流，从而达到密封的作用。轴承效应：在盘根填料和轴之间会存在着一层薄薄液膜，使盘根填料和轴类似于滑动轴承，起到了一定的润滑作用，从而避免了盘根和轴的过度磨损。二、盘根填料对材料的要求由于受密封介质的温度、压力、PH，以及设备的线速度、表面粗糙度、同轴度、径跳、偏心等因素，就要求盘根材料具有以下特点：1、有一定的弹塑性2、化学稳定性3、不渗透性4、自润滑性5、耐温性6、拆装方便7、制造简单，价格低廉。上述材料特性直接影响着盘根填料的密封性能和使用寿命，而能完全符合上述所有性能的材料很少，所以获取优质的密封材料和提高其材料性能，一直是密封领域研究的重点。三、盘根填料的形式和特点随着生产工艺的不断出现，盘根填料的编制形式也逐渐多样化，根据使用条件和环境的不同，不同的编制形式对密封的性能和受用寿命有着直接的影响。盘根编制填料主要采用的编制形式有：发辫编织、套层编织、穿心编制、夹心编制等。盘根的编制形式和特点如下：1、发辫编织发辫编织是用八个锭子在二轨道上运行编织，在四角和中间没有绒芯，编织的产品断面为方形，其特点是盘根松散，但对轴振动和偏心用一定的补偿作用，只用于小断面填料，但断面尺寸大将会出现填料外表花纹粗糙，结构松弛，致密性差的缺点2、套层编织套层编织是用8、12、16、24、36、48、60等个锭子在二轨道上编织，根据盘根规格决定套层，一般编织1~4层，中间没有绒芯，套层填料致密性好，密封性强，但由于是套层，层间没有纤维相连容易脱层，故多用于静密封或低速设备。3、夹心编织夹心编制是以橡胶或金属为芯子，纤维在外，一层套一层的编织，层数按需要而定，类似于套层编织，夹心编织致密性较好，强度高，弯曲性能好，密封性好，但与套层结构一样，表面层磨损后就容易脱落，一般用于泵、阀，极少用于往复设备。4、穿心编制穿心编织是用8、12、16、24、36、48、60等个锭子在三或四个轨道上编织而成，断面呈方形，表面平整，弹性和耐磨性好，强度高，致密性好，与轴接触面比发辫式大且均匀，纤维间空隙小，所以密封性好，表面层磨损后整个填料不会松散，使用寿命长，是一种比较先进的编织结构。在选用盘根时，要根据设备的具体工况来选择盘根的编织形式，才能使盘根发挥出应有的密封性能。四、盘根填料的分类、组成和应用由于工况条件的不同，盘根填料的种类也非常的繁多。为了更好的区分和选用盘根，我们通常按盘根填料的主体密封基材的材质将盘根填料分为：1、天然纤维类盘根天然纤维类主要有天然棉、麻、毛等为密封基材的盘根2、矿物纤维类盘根矿物纤维类盘根主要有石棉类盘根等3、合成纤维类盘根合成纤维类盘根主要有：石墨类盘根、碳纤维类盘根、聚四氟乙烯类盘根、Kevlar类盘根、亚克力夹硅胶型纤维盘根等4、陶瓷和金属纤维类盘根陶瓷和金属纤维盘根主要有：碳化硅盘根、碳化硼盘根、中碱玻璃纤维盘根等，由于单一的纤维材料都或多或少存在一些材料本身所具有的缺点，采用单一的纤维来编织盘根，由于盘根纤维间存在着空隙，容易也引起渗漏，同时有些纤维的自润滑性差，摩擦系数大，所以要浸渍一些润滑剂、填充剂及特种添加剂等。来提高填料的致密性和润滑性，如：混有石墨粉的矿物油或二硫化钼润滑脂，还有滑石粉、云母、甘油、植物油等，还有浸渍聚四氟乙烯分散乳液，并在乳液中加以适量的表面活性剂和分散剂等。特种添加剂通常有锌微粒、阻隔剂、钼基缓蚀剂等等，来降低盘根填料对设备的腐蚀。随着科技的发展，纳米技术的应用越来越广泛，纳米技术主要是发掘了材料本身固有的一些隐含特性，有些特性可以降低或消除材料本省的一些弊端，并发挥出材料本身所具有的一些卓越特性。在密封行业中，密封材料的研究和开发一直是行业的尖端技术领域，经国内外知名纳米研究机构的长期合作，成功开发出了纳米盘根系列，并向国家知识产权局申请了发明专利，同时也开辟了盘根应用的新领域，使盘根填料密封技术跨越性的提高，它的应用使设备的密封性能和使用寿命均有显著提高，并给用户带来可观的经济效益。五、盘根填料材料的性能指标盘根填料的的材料特性直接影响着盘根填料密封性和使用寿命，有以下指标：1、压缩率：加载时，材料的厚度压缩量与初始厚度之比2、回弹率：固体物质卸载时的回弹量与加载时的压缩量之比3、耐磨性：两材料表面之间相对运动引起的损耗程度4、自润滑性：材料自身具有润滑性的性能5、应力松弛率：应力松弛状态下应力衰减的百分数6、热失量：物质在规定温度规定时间内灼烧后失去的质量百分数7、酸失量：材料在规定操作程序的酸溶液中处理后失去的质量百分数8、碱失量：材料在规定操作程序的碱溶液中处理后失去的质量百分数盘根填料的的每种材料每个性能指标国家或行业都有严格的规定，从而确保盘根的质量能够得保证

盘根的种类和用途

盘根的种类和用途悬赏分：0离问题结束还有-578天-21小时浏览数86我想知道盘根及填料的种类和用途，请赐教！提问者：qq276332853 - 头衔：少尉┃回复答案共1条无碱玻纤盘根—Ⅲ玻纤圆绳结实、稳定，也可由镍丝等金属增强。

应用：作为静密封，广泛应用于容器、加热器、人孔、盖等，也可用于管道等处的绝热、防火，适合于中性介质，能用于水、蒸汽、空气、油料等服务金芳纶盘根专门进口定制的高强度,高回弹,柔软而又耐磨的高性能新颖合成纤维盘根,优于通常使用的黄芳纶与白芳纶,一般为金黄色,俗称"金芳纶".根据需要,也可定制为桔黄或蓝色.该盘根也弥补了四氟盘根的许多不足.热稳定,低热膨胀,在温度、压力交变的情况下尺寸稳定；高强度，但不磨轴，易切割；杰出的耐化学介质，尤其是对酸、有机溶剂、油类及燃料。

应用：高性能多用途泵、阀通用盘根，广泛应用于各个工业领域，尤其适用于那些有石墨成份不适的食品、造纸行业中等需要清洁及易磨损的介质。

盘根填料的密封原理 2009年01月13日09:21 生意社生意社01月13日讯一、盘根填料的密封原理盘根填料的密封原理主要取决于迷宫效应和轴承效应。

迷宫效应：轴在微观下表面非常的不平整，与盘根只能部分贴合，而部分未接触，所以在盘根和轴之间着微小的间隙，像迷宫一样，带压介质在间隙中多次被节流，从而达到密封的作用。

轴承效应：在盘根填料和轴之间会存在着一层薄薄液膜，使盘根填料和轴类似于滑动轴承，起到了一定的润滑作用，从而避免了盘根和轴的过度磨损。

二、盘根填料对材料的要求由于受密封介质的温度、压力、PH，以及设备的线速度、表面粗糙度、同轴度、径跳、偏心等因素，就要求盘根材料具有以下特点：1、有一定的弹塑性2、化学稳定性3、不渗透性4、自润滑性5、耐温性6、拆装方便7、制造简单，价格低廉。

盘根型号盘根型号大汇总盘根大型号汇总

盘根型号盘根型号大汇总盘根大型号汇总盘根也叫密封填料，通常由较柔软的线状物编织而成，通过截面积是正方形的条状物填充在密封腔体内,从而实现密封。

填料密封最早是以棉麻等纤维塞在泄漏通道内来阻止液流泄漏，主要用作提水机械的轴封。

由于填料来源广泛，加工容易，价格低廉，密封可靠，操作简单，所以沿用至今。

详细的盘根解说名称：浸四氟石墨盘根型号：WBO-1230浸四氟石墨盘根由鳞片状膨胀石墨内衬棉纱线编织外浸四氟乳液而成。

我们可以根据腐蚀环境与用户需求把填料(盘根)进行缓蚀剂处理，使填料(盘根)具有更好防腐功能。

产品适用于高温下的静态密封。

使用范围：热水、蒸汽、油类、热交换液、酸、碱、氨气、氢气、有机溶剂、碳氢化合物、低温液体产品规格：3*3mm以上，特殊规格可定做温度：450°C压力：旋转泵3Mpa往复泵10Mpa阀20Mpa名称：芳纶纤维盘根型号：WBO-1110芳纶纤维盘根由芳纶纤维线浸渍聚四氟乳液和润滑剂处理编织而成。

它具有很强的耐磨性，被称为人造金属线。

该盘根经久耐用，适用于含固体颗粒的易磨损介质，高线速度下的旋转或往复机构的填料密封。

它既可单独使用，也可与其它盘根组合使用，作为端环防挤出。

设备：泵，阀，旋转机械行业：化学、石油、制药、食品和食糖，纸浆、造纸及电力行业。

介质：适合于含固体颗粒的易磨损介质，推荐使用于过热蒸汽、溶剂、液化汽、糖浆及其它易磨流体。

产品规格：3*3mm以上，特殊尺寸可定做。

主要技术参数：压力旋转泵25Mpa往复泵10Mpa阀20Mpa温度280°C PH值2-12线速度0-12米/秒m/s名称：苎麻纤维盘根型号：WBO-1520苎麻纤维柔软，纺织性能好，浸渍性好，经浸渍聚四氟乙烯乳液的苎麻纤维强度增加，抗腐能力提高，摩擦系数减小，对轴的磨损性也很小，可用于低压，低速的海水，清水处的密封，也适用于输送食品，油，水果汁等介质设备的密封。

盘根知识

（一）有关盘根知识盘根，也叫密封填料，通常由较柔软的线状物编织而成，通过截面积是正方形的条状物填充在密封腔体内,从而实现密封。

盘根的种类有芳纶盘根，石墨盘根，四氟盘根，高水基盘根，碳纤维盘根，芳纶碳纤维盘根，芳纶四氟盘根，苎麻盘根，牛油盘根，石棉盘根，陶瓷盘根，油浸盘根，橡胶盘根等。

石棉盘根耐热润滑油和石墨的石棉线编织而成，适用于回转轴，往复活塞或阀门杆上作密封材料。

介质为蒸汽、空气、工业用水、重质石油产品。

可根据工况要求生产夹钢丝(或镍丝、不锈钢丝)铅粉油浸石棉盘根。

石墨盘根由一种不锈钢丝增强的石墨线编织成的柔韧并且高强度的编织盘根。

与其它盘根组合使用所达到的优异的密封性能使之成为非常优秀密封材料，特别是在高压下。

除少数的强氧化剂外，它能用于密封热水，高温高压水蒸气，热传递流体，氢气体，氨，有机溶剂，碳化氢，低温液体等介质。

它也是独特的万用密封盘根它主要使用含固体颗粒的易磨损介质，推荐使用于过热蒸汽、溶剂、液化汽、糖浆及其它易磨流体。

编织盘根具有优异的润滑性、耐磨性，最突出的性能是高强度、高磨量同时也有较好的耐化学性，高回弹，低冷流且易快速拆装。

特别适用于含有固体颗粒介质的动密封部位。

四氟盘根由纯聚四氟乙烯纤维编织而成的，不经PTFE乳液及润滑油脂处理。

因是由实心编织而具有柔韧可调性，所以与轴，填料箱能很好的配合有卓越的耐腐蚀性能，良好的自润滑性和防粘贴性。

可用于化工、食品、医药、造纸、化纤、精细化工等不允许有污染的操作场合，适用于除了可溶性碱金属和游离氟离子以外的所有化学介质。

1、白四氟乙烯盘根，又称洁净型耐腐蚀盘根。

该盘根由聚四氟乙烯线制成的编织盘根。

不浸渍任何聚四氟乙烯乳液和油脂类。

聚四氟乙烯具有很多优良的特性，耐腐蚀，自润滑，不粘贴。

但也存在传热差，热膨胀系数大，有冷流等缺点。

适用于压力不高的阀门及转速较低的应用，但对介质的纯度及抗腐蚀性有较高要求的地方，如：食品行业、医药、造纸、化纤等。

蒸汽阀门专用盘根

蒸汽阀门专用盘根
蒸汽阀门专用盘根：
经缓蚀处理的高纯石墨芯，密实套编因科镍丝增强的特殊高温纤维，大大提高了石墨的抗挤出能力，比传统石墨盘根更胜任于高温高压下的蒸汽密封，可适用于Байду номын сангаас有蒸汽阀门、汽轮机、通用阀门、膨胀节、高温滑阀以及转速较低的易凝结液体泵
产品规格：3*3mm--50*50mm；特殊规格或各类非标准产品可按客户要求制定
蒸汽阀门专用盘根的主要技术参数：
压力
9~45MPa
温度
1650°CNon oxidizing condition（非氧化环境）
650°CSteam（蒸汽）
450°COxidizing condition（非氧化环境）
-204°CCryogenics（低温）
线速度
2~15m/s
PH值
0 - 14
※实际应用工况不同，以上参数仅供参考不作任何保证要求。

盘根说明说

膨胀石墨盘根膨胀石墨盘根是采用优质低硫膨胀石墨线经编织而成。

这种盘根具有优良的耐高温，耐化学腐蚀和突出的密封性能。

常用于：电站蒸汽阀门、各种高温、高压和化学腐蚀性强的静密封部位。

主要技术参数:一.温度: -200 ~ +650 o C(蒸汽)-200 ~ +565 o C(大气)二.压力:25.00mpa(只限用于阀门及其它静密封部位)注：（1）石墨盘根（含碳纤维、不锈钢丝铜丝、茵苛镍丝增强）压力：35 Mpa(只限用于阀门及其它静密封部位)（2）外包茵苛镍丝石墨盘根（镍基石墨盘根）压力：40mpa(只限用于阀门及其它静密封部位)三.PH 值: 0-14（除强氧化剂外）四.可供截面尺寸：≥1/8” ~ ≤3”(3X3—75X75mm)五.密度：1.10 ~ 1.35g/cm³(棉纱，玻纤，SS304，茵苛镍金属丝增强)密度：1.50 ~ 1.60g/cm³(外包茵苛镍丝石墨盘根)注：根据需要可提供棉纱、玻纤、碳纤维、不锈钢丝、铜丝、茵苛镍丝增强的石墨盘根，外包茵苛镍丝石墨盘根及石墨扁圆盘根（带背胶）苎麻四氟盘根苎麻纤维柔软，纺织性能好，浸渍性好，经浸渍聚四氟乙烯乳液的苎麻纤维强度增加，抗腐能力提高，摩擦系数减小，对轴的磨损性也很小，可用于低压，低速的海水，清水处的密封，也适用于输送食品，油，水果汁等介质设备的密封。

主要技术参数:一.温度: -40 o C —+140o C二.压力: 3Mpa(旋转泵)6Mpa(往复泵)15Mpa(阀门)三.PH 值: 4—11四.线速度: 8M/S(旋转泵)1.5M/S(往复泵)1.5M/S(阀门)五. 可供截面尺寸：≥1/8” ~ ≤3”(3X3—75X75mm)六.密度: 1.25—1.35g/cm³注：（1）根据需要盘根可渗入高温润滑剂，密度：1.45—1.55g/cm³。

（2）根据需要可在盘根中芯部位加入铁红色硅胶条弹性体。

盘根的常用材质及性能

主要用于高温高压的工况下。
碳纤维系列
碳纤维增强石墨盘根、碳纤维金属增强石墨盘根
该系列盘根主要以碳纤维为主题材料，碳纤维是一种力学性能优异的新材料，碳纤维无蠕变，耐疲劳性好，热膨胀系数小，耐腐蚀性好，导热性好。
主要用于高温高压耐磨工况下。
带胶心系列
带胶心盘根等
以超强弹性硅胶芯包覆于高品质的合成纤维内，经多次浸渍四氟乳液、润滑剂、阻隔剂编织而成。可以有效的吸收机械振动，控制因振动产生缝隙的泄漏。具有优异的回弹性、自润滑性、柔韧性、耐磨性、较高的抗拉强度、较好的耐化学性等。
主要用于介质颗粒多、易磨损工况下。
四氟系列
白四氟盘根、黑四氟盘根、白四氟交织芳纶纤维盘根、黑四氟交织芳纶纤维盘根、
四氟预氧丝盘根、白四氟浸硅油盘根、白四氟浸胶心盘根
该系列盘根以聚四氟乙烯为主要材料。具有优良的化学稳定性、耐腐蚀性、密封性、高润滑不粘性和良好的抗老化耐力。能在+250℃至-180℃的温度下长期工作，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化。
主要用于不允许污染的工况环境下卫生级、腐蚀性强等要求较高、线速度高、易磨损等工况下。
石墨系列
柔性石墨盘根、金属增强石墨盘根、碳纤维增强石墨盘根、碳纤维金属增强石墨盘根
该系列盘根特性以石墨为主体材料精工编制而成。具有良好的自润滑性及导热性，摩擦系数小，通用性强，柔软性好，强度高，对轴杆有保护作用等优点。根据不同的要求，可采用碳纤维、铜丝、304、316L、茵苛镍合金丝等材料加强。
主要用于有振动、有跳动的设备中。Biblioteka 高温、超高温盘根高温盘根等
该盘根由高品质的合成纤维精密编织而成，结构细密，具有极好的耐高温高压性能、低导热系数、非燃烧性等优点。

高温高压盘根结构

高温高压盘根结构通常由较柔软的线状物编织而成，通过截面积是正方形的条状物填充在密封腔体内，从而实现密封。

这种盘根主要以石墨、各种纤维为主要材料，根据不同的要求，采用碳纤维、铜丝、304、316L、茵苛镍合金丝等材料加强。

在密封材料中，它可以承受相对较低或相对较高温度的环境。

此外，高温高压盘根结构还可以分为上下两部分，上部分为低压盘根密封总成，采用常用的橡胶材料，可以耐受120℃；下部分为高压盘根密封总成，采用特殊研制的耐高温的复合材料，可以耐受350℃高温。

同时，密封套管采用抽油泵泵筒加工工艺制作，密封堵塞采用抽油泵柱塞加工工艺制作，二者配合间隙采用抽稠泵常用的配合间隙，以避免由于热胀冷缩导致注汽时密封堵塞卡死在密封套管内。

在高温高压的工作环境下，高温高压盘根结构通过两级密封，即高压密封盘根总成与金属密封总成，共同承受高温高压蒸汽的上顶力，从而确保密封效果。

同时，全镍基石墨盘根等超高温超高压阀门专用盘根的应用，可以进一步提高盘根的耐高温性能和机械强度，适应更高的工作环境要求。

总之，高温高压盘根结构是一种具有优良密封性能的材料结构，可以在高温高压的恶劣环境下长期稳定运行，广泛应用于石油、化工、电力、冶金等领域。
