二元衍射光学元件是一种基于光的干涉和衍射现象的光学元件，由两个或更多具有不同折射率或透振幅的层状结构组成。
它们可以通过使用二元掩膜制造，其中掩膜由二进制编码的形式进行分层，这使得元件的制造更加简单和高效。
二元衍射光学元件具有体积小、重量轻、易复制、造价低、衍射效率高、设计自由度多、材料可选性宽、色散性能独特等特点。
同时，它们能实现传统光学器件难以完成的整列化、集成化及任意波面变换的功能，这使得它们在以光学元件为基础的信息捕获、抽取、测量及控制等过程中具有极大的应用潜力。
在学术研究方面，二元光学的发展并不止于对现有光学器件的小型化和集成化。
实际上，其概念的提出为解决一些传统光学无法解决的问题提供了新的思路和方法。
例如，二元光学元件的特殊性质使得它在一些对精度和稳定性有极高要求的应用场景中具有显著的优势。
然而，尽管二元光学元件具有许多优点，但它们也有一些局限性。
例如，二元光学元件的设计和制造需要精确控制光的干涉和衍射过程，这需要高度的专业知识和先进的制造技术。
此外，虽然二元光学元件可以实现高精度的波前控制，但在一些需要高精度测量和控制的场合，还需要进一步改进和优化。
总的来说，二元衍射光学元件是一种具有很大潜力的光学元件，它在许多领域都有广泛的应用前景。
随着科学技术的不断发展和进步，我们有理由相信，二元光学将会在更多的领域得到应用和发展。
衍射光学元件示意图,衍射元件应用原理图
衍射光学元件示意图经过多年发展，海纳光学已经成为国内极具权威的衍射光学元件供应商。
衍射光学元件主要分为光束整形器、分束器、多焦点DOE、长焦深DOE、衍射锥镜、螺旋相位片、匀化片和其它图案的衍射元件DOE。
这里我们挑选较常用的整形镜、分束器、多焦点DOE，专门给出了这些衍射光学元件的示意图，衍射元件应用原理图，让用户能够对衍射元件的使用、安装位置和衍射过程一目了然。
一、光束整形器，整形镜，Beam Shaper, Top hat beam shaper平顶光束整形器的作用是把高斯光束转换为平顶光束，即高斯整平顶。
平顶光斑具有效率高、光斑小、能量均匀性好等特点，顶部能量绝对均匀，边缘陡峭，无高级次衍射，也称为平顶帽式光斑。
光束整形器又称为整形镜，高斯整平顶DOE，平顶光整形器，平顶帽式整形镜，平顶光DOE，是最具代表性的衍射光学元件之一。
下面图片可以清晰地看到整形镜获得平顶光斑的过程，整形镜得到的平顶光斑的尺寸为衍射极限的1.5倍~几百倍，要求入射的高斯光束为TEM00的单模光。
一般整形镜的衍射效率>93%，均匀性>95% (多台阶整形镜)，对安装精度要求较高。
整形镜不仅可以把入射光整形成圆形、正方形，还可以整形成直线、长方形、六边形等其它用户需要的形状。
下图是把高斯光整形成直线光斑的示意图，这里我们用到一个模组而不是单独的镜片，这个模组成为Leanline，其克服了整形镜的工作距离限制，能够在一定工作距离范围内保持光束整形的效果。
二、匀化器、匀化镜、均匀光斑DOE、扩散片，Homogenizer, Diffuser激光匀化器的作用是把入射激光转换成能量均匀分布的光斑，这里的光斑尺寸一般较大，形状可以为圆形、正方形、线性、六边形和其它任意用户想要定制的形状。
入射激光可以为单模或多模，衍射效率70%~90%不等。
下图清晰地给出了匀化器的匀化过程，一般的结构是激光通过匀化器和聚焦系统后即可匀化，但这里还配合了一个激光扩束缩束镜，通过调节这个扩束缩束镜就可以直接调节输出光斑的大小。
第4章衍射光学元件的加工技术
3）消除了由于掩模版图形线宽过小而产生的光衍射效应；
4）同时光能集中，曝光时间短，所生成的图形的对比度 高。
• 缩小投影曝光也有一些缺点，例如曝光面 积小和有效景深很浅等。
项目参数适用的掩模尺寸
适用的硅片尺寸 光刻图形线条 掩模与硅片之间的相对位移范围 承片台(硅片)绕主轴旋转粗调 承片工作台综合移动范围 承片台的球座平面至掩模板面升
• 分类：台阶型轮廓的二元光学器件是利用标准的 大规模集成电路生产工艺制作的，它分加法相减 法两种工艺途径。
• 减法工艺，又称刻蚀法。首先制作黑白图案的掩 模版，利用光刻技术将图形转印到涂在基片表面 的光刻胶上，再经过刻蚀技术将光刻胶表面图形 转印到基底上，在基底表面形成两台阶结构。多 次重复上述工艺过程，就可制作成多台阶表面浮 雕轮廓相位型光学器件。
前烘
• 在涂好的胶膜中，常含有很多溶剂，这将使得胶 膜的致密性及其与基片表面的粘附性变差，从而 使显影液的溶解速度不稳定，同时在微细加工过 程中容易造成物理损伤。为此，必须对胶膜在一 定温度下进行烘焙，即前烘。
• 其目的主要是为了消除胶膜中的溶剂，从而保证 曝光的重现性和显影时成像良好。前烘可采用热 板、热风循环式或对流式烘箱。在前烘中，非常 关键的一点是选择前烘的工艺参数。不同胶种应 选择不同的工艺参数，以确保光刻线条的质量。
• 光刻胶显影的工艺条件由光刻胶的显影特性决定。其 工艺条件除了与显影液的种类、性质、显影方法、前 烘及曝光等有关之外，最基本的是选择合适的显影温 度和显影时间。一般选取20oC左右为光刻胶显影温度， 这时显影时间大约为1-2min，其随膜厚等条件的不 同而有差异。显影温度过高，由于溶解速度太快，会 影响图形精度；温度过低，由于反应太慢，显影时间 过长，会引起胶膜的溶胀和图案边缘的渗透钻蚀，甚 至出现浮胶。因此在显影时，应严格控制显影时间和 显影温度。
二元衍射光学元件
二元衍射光学元件（原创实用版）目录1.引言2.二元衍射光学元件的概念与原理3.二元衍射光学元件的设计与应用4.二元衍射光学元件的优点与局限性5.结论正文1.引言光学技术作为现代科技的重要组成部分，在科技、工业、医疗等领域都有着广泛的应用。
其中，激光技术以其独特的优势在众多领域中独树一帜。
然而，激光光束的某些特性却限制了它的广泛应用。
例如，激光束的光强呈高斯分布而不是均匀分布，它的传播路径是双曲线而不是直线。
为了解决这些问题，二元衍射光学元件被引入到激光光束整形领域。
2.二元衍射光学元件的概念与原理二元衍射光学元件是一种特殊的光学元件，它利用衍射原理对激光光束进行整形。
在二元衍射光学元件中，激光光束首先通过一个衍射孔，这个衍射孔可以根据需要设置不同的形状和大小。
经过衍射孔后，激光光束会产生一系列的衍射条纹，这些衍射条纹具有不同的光强分布。
通过调整衍射孔的形状和大小，可以实现对激光光束的光强分布进行控制，从而达到整形的目的。
3.二元衍射光学元件的设计与应用在实际应用中，二元衍射光学元件可以根据需要进行设计，以满足不同的整形要求。
例如，在激光通信领域，二元衍射光学元件可以用于对激光光束进行整形，以提高通信系统的传输效率和信噪比。
在激光加工领域，二元衍射光学元件可以用于对激光光束进行聚焦和整形，以实现高精度的激光加工。
此外，二元衍射光学元件还可以应用于激光雷达、光学陷阱等领域。
4.二元衍射光学元件的优点与局限性二元衍射光学元件具有许多优点，例如高衍射效率、较小的体积、较高的抗环境干扰能力等。
这些优点使得二元衍射光学元件在激光光束整形领域具有广泛的应用前景。
然而，二元衍射光学元件也存在一些局限性，例如设计复杂、制造难度较高、对激光波长的依赖性等。
这些局限性限制了二元衍射光学元件在某些特定领域的应用。
5.结论综上所述，二元衍射光学元件在激光光束整形领域具有广泛的应用前景。
通过合理的设计和制造，可以实现对激光光束的光强分布进行有效控制，从而提高激光技术在各个领域的应用效果。
二元衍射光学元件
二元衍射光学元件摘要：1.引言2.二元衍射光学元件的概念与原理3.二元衍射光学元件的设计与应用4.二元光学的优点与局限性5.结论正文：1.引言光学技术作为现代科技的重要组成部分，在许多领域都发挥着关键作用。
其中，激光技术以其独特的优势在工业、医疗、通信等领域取得了广泛的应用。
然而，激光光束的某些特性却限制了它的进一步广泛应用。
例如：激光束的光强呈高斯分布而不是均匀分布，它的传播路径是双曲线而不是直线。
为了解决这些问题，衍射光学元件被引入到激光光束整形领域。
本文将重点介绍二元衍射光学元件的设计与应用。
2.二元衍射光学元件的概念与原理二元衍射光学元件是一种特殊的光学元件，它利用光的衍射原理对激光光束进行整形。
二元衍射光学元件通常由两个部分组成：一个平面镜和一个曲面镜。
平面镜负责将激光光束反射到曲面镜上，而曲面镜则负责对光束进行衍射。
通过合理设计曲面镜的形状，可以实现对激光光束的整形，使其光强分布更加均匀，传播路径更加稳定。
3.二元衍射光学元件的设计与应用在设计二元衍射光学元件时，需要考虑激光光束的特性、整形要求以及应用场景等因素。
通过优化设计，可以实现对激光光束的高效整形，从而提高其在各种应用中的性能。
二元衍射光学元件在激光光束整形领域有着广泛的应用。
例如，在激光切割、激光打标、激光焊接等激光加工过程中，通过使用二元衍射光学元件，可以提高激光光束的能量密度分布均匀性，从而提高加工精度和效率。
此外，二元衍射光学元件在激光通信、激光雷达等领域也有着广泛的应用。
4.二元光学的优点与局限性二元光学具有许多优点，例如高衍射效率、低损耗、较小的体积等。
这些优点使得二元光学在激光光束整形领域具有很大的应用潜力。
然而，二元光学也存在一些局限性，如设计复杂、制造难度大、对激光波长的敏感性等。
这些局限性限制了二元光学在部分应用领域的推广。
5.结论综上所述，二元衍射光学元件在激光光束整形领域具有重要的应用价值。
通过合理设计，可以实现对激光光束的高效整形，从而提高其在各种应用中的性能。
衍射光学元件：衍射光学元件的功效

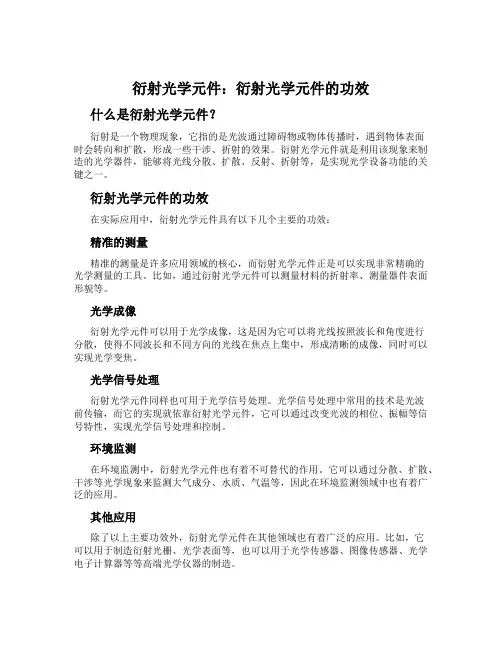

衍射光学元件：衍射光学元件的功效什么是衍射光学元件？衍射是一个物理现象，它指的是光波通过障碍物或物体传播时，遇到物体表面时会转向和扩散，形成一些干涉、折射的效果。

衍射光学元件就是利用该现象来制造的光学器件，能够将光线分散、扩散、反射、折射等，是实现光学设备功能的关键之一。
衍射光学元件的功效在实际应用中，衍射光学元件具有以下几个主要的功效：精准的测量精准的测量是许多应用领域的核心，而衍射光学元件正是可以实现非常精确的光学测量的工具。
比如，通过衍射光学元件可以测量材料的折射率、测量器件表面形貌等。
光学成像衍射光学元件可以用于光学成像，这是因为它可以将光线按照波长和角度进行分散，使得不同波长和不同方向的光线在焦点上集中，形成清晰的成像，同时可以实现光学变焦。
光学信号处理衍射光学元件同样也可用于光学信号处理。
光学信号处理中常用的技术是光波前传输，而它的实现就依靠衍射光学元件，它可以通过改变光波的相位、振幅等信号特性，实现光学信号处理和控制。
环境监测在环境监测中，衍射光学元件也有着不可替代的作用。
它可以通过分散、扩散、干涉等光学现象来监测大气成分、水质、气温等，因此在环境监测领域中也有着广泛的应用。
其他应用除了以上主要功效外，衍射光学元件在其他领域也有着广泛的应用。
比如，它可以用于制造衍射光栅、光学表面等，也可以用于光学传感器、图像传感器、光学电子计算器等等高端光学仪器的制造。
总结衍射光学元件在实际应用中提供了许多重要的功效，包括精准测量、光学成像、光学信号处理、环境监测等。
通过衍射现象展示的物理现象，可以实现丰富的光学功能，是当代光学技术领域的独特贡献。
