电路板设计报告要求
PCB产品NPI报告

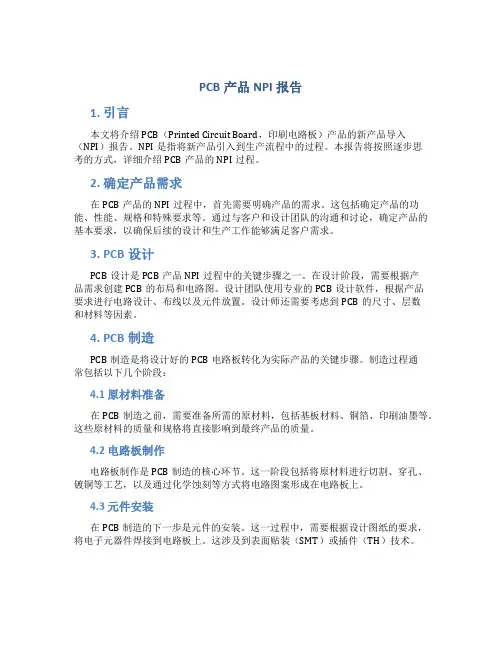

PCB产品NPI报告1. 引言本文将介绍PCB（Printed Circuit Board，印刷电路板）产品的新产品导入（NPI）报告。
NPI是指将新产品引入到生产流程中的过程。
本报告将按照逐步思考的方式，详细介绍PCB产品的NPI过程。
2. 确定产品需求在PCB产品的NPI过程中，首先需要明确产品的需求。
这包括确定产品的功能、性能、规格和特殊要求等。
通过与客户和设计团队的沟通和讨论，确定产品的基本要求，以确保后续的设计和生产工作能够满足客户需求。
3. PCB设计PCB设计是PCB产品NPI过程中的关键步骤之一。
在设计阶段，需要根据产品需求创建PCB的布局和电路图。
设计团队使用专业的PCB设计软件，根据产品要求进行电路设计、布线以及元件放置。
设计师还需要考虑到PCB的尺寸、层数和材料等因素。
4. PCB制造PCB制造是将设计好的PCB电路板转化为实际产品的关键步骤。
制造过程通常包括以下几个阶段：4.1 原材料准备在PCB制造之前，需要准备所需的原材料，包括基板材料、铜箔、印刷油墨等。
这些原材料的质量和规格将直接影响到最终产品的质量。
4.2 电路板制作电路板制作是PCB制造的核心环节。
这一阶段包括将原材料进行切割、穿孔、镀铜等工艺，以及通过化学蚀刻等方式将电路图案形成在电路板上。
4.3 元件安装在PCB制造的下一步是元件的安装。
这一过程中，需要根据设计图纸的要求，将电子元器件焊接到电路板上。
这涉及到表面贴装（SMT）或插件（TH）技术。
4.4 质量检验完成元件安装后，需要进行质量检验。
这包括使用测试设备对电路板进行功能性测试和可靠性测试，以确保产品符合规格。
4.5 最终组装和测试在质量检验合格后，将PCB与其他组件（如外壳、连接线等）进行最终组装。
然后进行最终的产品测试和验证，确保产品能正常工作。
5. 产能规划在PCB产品NPI过程中，还需要进行产能规划。
这包括确定生产线的能力、机器设备的配置和工人的培训等。
2023年实用文_大学生protel电路板设计实习报告-电路板设计实习报告
2023年大学生protel电路板设计实习报告-电路板设计实习报告篇1：大学生protel电路板设计实习报告一、实习目的与要求掌握一种电路原理图与电路板的绘制方法是电类工程师的必备条件。
本实习可使用软件工具Protel99SE(或Altium Designer或POWERLOGIC、PADS)。
本实习的教学任务是通过实际操作练习，使学生掌握利用电路设计软件绘制各种电路板原理图的方法，SCH部分应掌握： PROTEL99系统界面和基本操作;元件封装的设计; 原理图设计的基本操作;系统工作环境的设置等基本应用。
学会绘制的技巧和了解设计各种实际应用电路的方法，同时可以进行PCB设计。
二、实习内容1、绘制具有一定复杂度的电路原理图。
结合以前所学课程(例如模拟电路、数字电路、单片机、电子设计自动化、通信原理等)设计一个系统，要求：1)所给出的原理图设计应有系统的理论完整性，此系统理论上可以完成2-3种以上可以描述的硬件功能，不同型号的大于8脚的芯片器件(例如89c51等)数量不少于3个，如液晶、键盘、下载接口、扩展接口等非芯片接口不计入芯片数量。
本设计给出一些可以选择的原理图(PDF格式)，也可以自己来设计满足要求的原理图。
2)根据自己设计的系统，设计芯片的原理图封装，按照设计绘制正确的原理图。
3)根据设计的原理图设计PCB图(可选)三、实习报告的内容要求与作业(1)根据实习的要求和内容，自行用Protel设计完成原理图设计。
提交实习报告一份，其中报告中一般包括：1) 实习目的2) 实习内容3) 根据实习内容自行设计系统的基本硬件功能描述4) 原理图中典型元件原理图库设计方法5) 原理图6) 实习的心得体会，包括对设计成果作出评价，可以包含部分实习中问题解决方法的介(2)设计原理图附图四、U盘电路设计及各部分功能描述1、 U盘的结构U盘基本上由五部分组成：USB端口、主控芯片、FLASH(闪存)芯片、PCB 底板、外壳封装。
pcb课程设计实验报告
pcb课程设计实验报告本次课程设计实验的内容是设计一块包含多个功能的PCB电路板，该电路板包含电源管理、信号放大、滤波和控制逻辑等多个模块。
本文将从电路板的设计思路、实验步骤、成果展示和问题与改进等方面进行阐述。
一、设计思路该电路板的设计需要考虑电源管理、信号放大、滤波和控制逻辑等多个方面，并且需要将这些模块有机地结合在一起，保证整个电路板的性能和可靠性。
在设计中，我们选用了TI的TINA软件进行仿真，并根据仿真的结果对电路进行了优化设计，最终得到了符合要求的电路原理图和PCB电路板布局图。
二、实验步骤1、电源管理模块设计：该模块主要包括两个先后级别的稳压电路和一个电压监测芯片。
先后级别的稳压电路用于将电源电压从12V降压到5V和3.3V，保证整个电路板的稳定工作。
电压监测芯片用于监测电池电压，在电压低于预设值时发出警报信号。
2、信号放大和滤波模块设计：该模块主要用于放大和滤波采集到的传感器信号。
我们选用了一款高精度可编程运放作为信号放大电路的核心部件，并在其前后分别添加了高通和低通滤波器，以保证信号的稳定性和精度。
3、控制逻辑模块设计：该模块主要用于控制整个电路板的工作，并且需要能够根据用户的输入产生相应的控制信号。
我们选用了一款基于STM32F0的微控制器，并在其周围添加了相应的外设电路，比如USB接口、LCD显示屏和按键输入等。
4、PCB电路板设计：在得到以上模块的原理图和电路板布局图后，我们对整个电路板进行了逐层布线和优化设计，并且通过3D模拟软件进行了可视化仿真。
最终，我们得到了一块符合要求的PCB电路板。
三、成果展示最终实验成果如下图所示：（此处插入图片）可以看到，整个电路板具有紧凑、结构合理、线路清晰等特点，并且每个模块都可以独立集成或拆卸。
在实际测试中，该电路板的各模块均能正常工作，达到了预期的效果和性能。
四、问题与改进在设计中，我们也遇到了一些问题，比如信号放大的误差问题、电源管理的功耗问题等。
电路板报告模板
电路板报告模板一、简介电路板是电子设备的关键部件之一，其质量对整个设备的工作稳定性、可靠性和性能都有着至关重要的影响。
为了更好地进行电路板的设计与生产，报告是必不可少的一个环节。
本文将介绍一份电路板报告的模板，帮助您更好地撰写一份科学、规范的电路板报告。
二、电路板设计1. 设计目的（简述电路板设计的目的，如解决什么问题，实现什么功能。
）2. 设计内容（列出电路板设计的具体内容，如电路结构、接口定义、电路图、PCB设计等）3. 设计流程（介绍电路板设计的整体流程，包括设备选择、原理图绘制、网络列表、PCB布局、PCB布线等）4. 设计结果（给出设计完成的电路板样图和电气性能测试结果，如电气参数和性能指标）三、电路板生产1. 生产目的（简述电路板生产的目的，如批量生产、小批量多品种生产、样品生产等）2. 生产内容（列出电路板生产的具体内容，如PCB制板、钻孔、插件、测量、组装、测试等）3. 生产流程（详细介绍电路板生产的流程，包括PCB压印、插件安装、测试等环节的操作方法和步骤）4. 生产结果（给出一批电路板的样品图和生产批次的测试数据，如尺寸合格率、电气性能指标等。
）四、质量控制1. 质量管控原则（阐述质量管控的理念和原则，如ISO 9001质量管理体系、PBP质量管控体系，以及生产过程中出现的常见问题和处理方法）2. 质量管控措施（介绍质量管控的具体措施，如质量管理责任、工艺控制、产品检验等）3. 质量管控结果（给出质量管控的结果，如产品符合收货标准的百分比、错误发货率、产品退用率等数据）五、总结（对整个电路板设计生产过程进行总结，包括设计的优劣点、生产的风险问题和优化措施，以及今后的工作方向和待解决的问题，以期进行更好的电路板设计和生产。
）以上为电路板报告模板，希望对您进行电路板设计和生产有所帮助。
电路板设计实验报告
电路板设计实验报告电路板设计实验报告引言：电路板设计是电子工程师在实际应用中非常重要的一项技能。
通过设计电路板，我们可以将电子元件连接起来，实现各种功能。
本实验旨在通过实际操作，掌握电路板设计的基本原理和技巧。
一、实验目的本实验的主要目的是让学生了解电路板设计的基本流程和注意事项，培养学生的电路板设计能力和实践操作能力。
二、实验材料和设备1. 电路设计软件：本实验采用Altium Designer软件进行电路板设计。
2. 电路元件：包括电阻、电容、晶体管、集成电路等。
3. 电路板：选择合适的电路板材料和尺寸，如FR-4材料。
4. 设计工具：包括焊接工具、测试仪器等。
三、实验步骤1. 确定电路功能：首先，我们需要明确电路板的功能需求，根据需求选择合适的电路元件。
2. 绘制电路原理图：使用Altium Designer软件，根据电路功能需求，绘制电路原理图。
在绘制原理图时，需要注意元件的连接方式和引脚定义。
3. 设计电路板布局：在Altium Designer软件中，根据原理图进行电路板布局设计。
合理布局电路元件，考虑信号线的走线路径和电源线的供电路径，避免干扰和交叉干扰。
4. 进行电路布线：根据电路布局进行电路布线设计。
合理布置信号线和电源线，避免信号干扰和电源噪声。
5. 进行电路板设计规则检查：在Altium Designer软件中，进行电路板设计规则检查，确保电路板符合设计要求。
6. 生成Gerber文件：在Altium Designer软件中，生成Gerber文件，用于电路板的生产制造。
7. 制作电路板：将Gerber文件发送给电路板制造厂家，制作出实际的电路板。
8. 进行焊接和组装：将电子元件焊接到电路板上，并进行测试和调试。
四、实验结果与分析经过以上步骤，我们成功设计并制作了一块电路板。
通过测试和调试，我们验证了电路板的功能和性能。
在设计过程中，我们注意到电路布局和布线对电路性能的影响非常重要。
PCB设计报告范文
PCB设计报告范文一、项目背景和目标本次PCB设计的项目是一个简单的LED灯控制电路板。
该电路板主要用于控制LED灯的亮度和颜色，实现灯光的调节和变化。
项目的目标是设计出一个功能完善、性能稳定的电路板，能够满足LED灯控制的需求。
二、设计方案1.电路板布局设计根据LED灯控制电路的需求，我们设计了一个双层PCB电路板。
在第一层，放置了主要的电路元件，包括LED灯、电阻、电容和集成电路等。
第二层则用于连接各个元件之间的线路，以及实现元件与外部接口的连接。
2.元件选择和参数设计LED灯的选型是本次设计的关键之一、我们选择了一种高亮度、高稳定性的LED灯，以确保灯光的亮度和颜色能够满足要求。
电阻和电容的选型需要根据电路的工作电压和电流进行计算，以确保电路的稳定性和性能。
3.线路连接和布线设计在电路板的布线设计中，我们遵循了一些基本原则。
首先，将高频和低频信号的线路分开布置，以避免信号干扰。
其次，将电源线和地线的布线尽量短，以减小电路的电阻和电感。
此外，还需要注意线路之间的距离和间隔，以确保信号的稳定传输。
三、PCB设计流程1.原理图设计根据LED灯控制电路的功能需求，我们完成了电路的原理图设计。
在原理图设计中，我们将LED灯、电阻、电容和集成电路等元件按照其功能进行连接和布置，形成了一个完整的电路结构。
2.PCB布局设计基于原理图设计，我们开始进行PCB布局设计。
在布局设计中，我们将各个元件按照其功能进行合理的位置选择和布置，以确保电路的正常工作和稳定性。
同时，还需要考虑线路的长度和宽度，以满足电流和信号传输的要求。
3.PCB布线设计在布线设计中，我们根据电路的连接需求，将各个元件之间的线路进行布线。
在布线过程中，需要注意线路之间的距离和间隔，以及线路的走向和走线的方式。
此外，还需要考虑电源线和地线的布线，以确保电路的稳定性和性能。
4.PCB制作和组装完成PCB设计后，我们将设计文件发送给PCB制造商进行制作。
电路板项目可行性研究报告
电路板项目可行性研究报告电路板（PCB）是电子产品中不可或缺的组成部分，它起到了连接各个电子元器件的作用。
在电子产品的制造过程中，进行电路板的设计和制造是一个重要的环节。
为了确保电路板项目的成功实施，需要进行可行性研究。
本报告将从市场需求、技术可行性、经济可行性和项目管理等方面进行研究。
一、市场需求分析电子产品市场需求量大，不断推出新产品，对电路板的需求量也在增加。
根据市场调研数据显示，未来几年内，电子产品市场需求将继续增长。
同时，电子产品的小型化趋势也对电路板的设计和制造提出了更高的要求。
因此，电路板项目具有良好的市场前景。
二、技术可行性分析1.设计技术：电路板设计需要专业的知识和技术，包括电路设计、封装布局、信号完整性分析等。
项目团队中应该有电路设计和布局方面的专家。
2.制造技术：电路板制造需要掌握先进的制造技术，包括印制电路板(PCB)的制造工艺、电路板成型工艺等。
同时，还需要具备良好的管理和控制能力，确保产品质量。
三、经济可行性分析1.投资成本：电路板项目的投资主要包括设备投入、材料购买和团队建设等。
需要根据实际情况制定详细的投资计划，确保项目能够按计划进行。
2.成本控制：电路板项目在制造过程中需要注意成本的控制，包括原材料采购、生产工艺的优化和效率提升等措施，以确保项目能够实现经济效益。
四、项目管理分析1.资源管理：电路板项目需要合理分配人力、物力和财力资源，确保各个环节能够协调运作。
2.进度管理：项目管理应包括制定详细的项目计划和进度安排，跟踪项目进展情况，及时处理问题，确保项目按计划完成。
3.风险管理：项目管理中需要针对可能出现的风险进行预测和分析，并制定相应的风险应对策略，降低项目风险。
综上所述，电路板项目具有较好的可行性。
市场需求量大且持续增长，技术上有一定门槛，但可以通过建立专业团队来解决。
经济上需要进行详细的投资规划和成本控制，同时需要注重项目管理，确保项目能够按计划高效进行。
ADpcb设计实验报告
ADpcb设计实验报告ADpcb设计实验报告一、引言ADpcb设计是一项重要的电路设计任务，它涉及到模拟和数字电路的设计、布局和布线。
本实验旨在通过设计一个ADpcb电路板来加深对电路设计的理解和掌握。
二、实验目的1. 掌握ADpcb设计软件的基本使用方法；2. 学习电路设计的基本原理和步骤；3. 实践电路设计的能力。
三、实验步骤1. 确定电路功能和性能要求：在本实验中，我们选择设计一个简单的放大器电路，要求具有高增益和低失真。
2. 选择器件：根据电路要求，选择合适的放大器芯片和其他所需器件。
3. 电路设计：使用ADpcb软件进行电路设计，包括原理图设计和PCB布局。
4. 电路仿真：通过ADpcb软件进行电路仿真，验证电路的性能和稳定性。
5. PCB布线：根据原理图和仿真结果，进行PCB的布线设计。
6. PCB制作：将布线好的PCB设计文件导出，进行PCB的制作。
7. 电路调试：将制作好的PCB进行焊接和组装，进行电路的调试和测试。
8. 总结和分析：总结实验结果，分析电路设计的优缺点和改进方向。
四、实验结果经过实验，我们成功设计并制作了一个放大器电路。
通过仿真和测试，我们发现该电路具有较高的增益和较低的失真。
同时，PCB布局和布线的设计也较为合理，电路的稳定性和可靠性较高。
五、实验总结通过本次ADpcb设计实验，我们深入了解了电路设计的基本原理和步骤。
通过实践，我们掌握了ADpcb设计软件的基本使用方法，并提高了电路设计的能力。
同时，我们也认识到电路设计是一个复杂而细致的过程，需要不断的实践和改进。
六、实验心得本次实验让我对电路设计有了更深入的了解。
通过ADpcb软件的使用，我学会了如何进行电路设计和仿真。
在实践中，我遇到了不少问题，但通过不断的尝试和调试，我最终解决了这些问题，并成功完成了实验。
这次实验让我明白了电路设计需要耐心和细心，同时也培养了我的动手能力和解决问题的能力。
七、未来展望通过本次实验，我对电路设计产生了浓厚的兴趣。
pcb板的实验报告
pcb板的实验报告标题：PCB板的实验报告摘要：本实验报告旨在通过对PCB板的实验研究，探讨其在电子工程中的应用和性能评估。
实验过程中，我们使用了不同的材料和工艺制作出多种PCB板样品，并对其导电性、耐热性、机械强度等性能进行了测试。
结果表明，PCB板在电子设备制造中具有广泛的应用前景。
引言：PCB板（Printed Circuit Board），又称印制电路板，是电子设备中不可或缺的基础组件之一。
它通过将导线、电子元件和其他电子元器件固定在一块绝缘基板上，实现了电路的连接和支持。
PCB板的设计和制造对于电子工程的成功实施至关重要，因此对其性能的评估和研究具有重要意义。
实验方法：1. 材料准备：准备FR-4玻璃纤维增强环氧树脂基板、铜箔、化学溶剂等材料。
2. 设计和制作：使用CAD软件设计电路图，然后通过光刻和腐蚀等工艺制作出PCB板样品。
3. 性能测试：对PCB板样品进行导电性测试、耐热性测试、机械强度测试等。
实验结果与讨论：1. 导电性测试：将导线连接到PCB板上的不同位置，通过电阻测试仪测量导通情况。
结果显示，PCB板具有良好的导电性能，能够实现电路的正常连接。
2. 耐热性测试：将PCB板样品置于高温环境中，观察其是否出现热胀冷缩等问题。
实验结果表明，PCB板具有较好的耐热性能，能够在一定温度范围内正常工作。
3. 机械强度测试：通过压力测试仪对PCB板样品进行压力加载，观察其是否发生破裂或变形。
结果显示，PCB板具有较高的机械强度，能够承受一定的外力。
结论：通过对PCB板的实验研究，我们发现其在电子工程中具有重要的应用价值。
PCB板具有良好的导电性、耐热性和机械强度，能够满足电子设备制造的需求。
然而，我们也发现PCB板在制作过程中可能存在一些问题，如光刻误差、腐蚀不均匀等，需要进一步改进和优化。
展望：随着电子技术的不断发展，PCB板的应用也将越来越广泛。
未来的研究可以着重于改进PCB板的制作工艺，提高其性能和可靠性。
某公司PCB设计规范样本
某公司PCB设计规范样本1. 引言PCB（Printed Circuit Board，印刷电路板）是现代电子设备中常见的一种重要组成部分，它承载着电子元器件，并提供了电子元器件之间的电气连接。
为了保证PCB的质量和可靠性，某公司制定了一套严格的PCB设计规范样本，本文将介绍该规范样本的具体内容和要求。
2. PCB设计规范2.1 PCB尺寸和层数根据不同的应用需求，PCB的尺寸和层数会有所不同。
在某公司的设计规范样本中，PCB的尺寸通常不超过20cm×20cm，并且层数不超过4层。
若需要超出这个范围，需要额外申请和审批。
2.2 PCB布局和布线2.2.1 元器件布局•元器件应按照电路图要求合理布局，尽量缩短信号传输路径，降低信号干扰。
•元器件之间应保留足够的间距，以便于安装和维修。
•高功率元器件和高频元器件应与敏感元器件保持一定的间距，防止互相干扰。
2.2.2 信号和电源平面•PCB上应划分信号和电源平面，以降低信号串扰和提供稳定的电源供应。
•信号和电源平面之间应保持一定的距离，以减少互相干扰。
2.2.3 信号走线•信号走线应尽量保持短、直、对称。
•临近平面的信号线应与平面保持一定距离，以减少互电容和互感。
•若有高速信号或高频信号，应采取差分走线或者层间引线走线方式，以减少信号衰减和串扰。
2.3 焊盘和焊接2.3.1 焊盘设计•焊盘的大小应根据元器件引脚的尺寸和数量合理确定，避免太小或太大。
•焊盘的形状应选择圆形或方形，避免使用带尖角的形状。
2.3.2 焊盘与元器件引脚的间距•焊盘与元器件引脚之间应保留一定的间距，避免短路或接触不良。
2.3.3 焊接工艺•焊接工艺应符合IPC标准，并采用无铅焊接方式。
•焊接时应遵循良好的工艺控制，如控制温度、焊接时间和焊接扩展量等。
2.4 丝印和字体2.4.1 PCB丝印•PCB上的丝印应清晰、易读，方便组装和维修。
•丝印的颜色应与PCB背景颜色形成明显对比，以提高可视性。
电子工程设计 实验报告 I-1 北京工业大学
图７ 电路分析：
稳压电路示意图
I1
U XX R1
I 2 I1 I 0 U 0 U XX I 2 R 2
U XX (
U XX IQ ) R 2 R1
(1
R2 ) U XX I Q R 2 R1
3. 设计实最后进行调试。
图 8 稳压电源 PCB 设计
(1).调试步骤 a. 电源板焊接完毕，对照原理图认真检查一遍然后开始测试； b. 测试时，电源板负责交流电源输入的右插座与调试台标有~9V、~14V 的插座连 接，左插座悬空； c. 连接完毕后，打开调试台电源远离电源板 1~2 分钟，观察电路板有无异味或异 常响动，如果一切正常可以开始进一步的测试； d. 用数字多用表按电源板的左插座直流电源引出定义，检测+5V、+12V、-12V 输 出。 e. 若+5V、+12V、-12V 输出不正常，需要重新检查有无错焊、漏焊、虚焊，并重 复 2、3、4 的步骤。 f. 输出正常的电源板，替换模板上的电源板后，若模板正常运行，电源板的设计 工作结束。否则，检查电路板的左右插座有无虚焊、脱焊等问题。 (2).调试过程及数据误差分析 将直流稳压电源模块插在调试台的右下角插座上，打开电源后，将万用表的黑表 笔端接地，红表笔端分别接相应三个输出点的电压。 测试项目 电压理论值 电压实际值 7805 输出口 +5V +4.92V 7812 输出口 +12V +11.88V 7912 输出口 -12V -11.92V 误差较小，基本达到设计要求。
(2).变送器设计要求 由于即便经过电流-电压变换 也无法直接得到所需的电压温度关系，故需要增加校正 电路。
图 9 变送器特性要求 (3).实现要求的同向比例电路及参数计算
pcb设计标准
pcb设计标准在进行PCB设计时，遵循一定的设计标准是非常重要的。
这些标准可以帮助设计师确保电路板的性能、可靠性和稳定性。
本文将介绍一些常见的PCB设计标准，以帮助设计师在其工作中取得更好的效果。
首先，PCB设计标准包括了电路板的尺寸和层次。
在设计PCB时，设计师需要考虑电路板的尺寸和层次结构，以确保电路板可以容纳所有必要的元件，并且可以满足系统的要求。
此外，设计师还需要考虑电路板的层次结构，以确保信号和电源层之间的良好隔离，从而减少干扰和噪声。
其次，PCB设计标准还包括了元件布局和布线规范。
在进行PCB设计时，设计师需要合理地布置元件，以确保元件之间的连接尽可能短，从而减少信号传输的延迟和损耗。
此外，设计师还需要遵循布线规范，以确保布线的走线路径合理，避免信号干扰和串扰。
另外，PCB设计标准还包括了电气特性和热管理要求。
在设计PCB时，设计师需要考虑电路板的电气特性，包括阻抗控制、信号完整性和功耗管理等方面。
此外，设计师还需要考虑热管理要求，以确保电路板可以有效地散热，避免元件过热导致性能下降甚至损坏。
最后，PCB设计标准还包括了制造和组装要求。
在进行PCB设计时，设计师需要考虑制造和组装的要求，以确保设计的电路板可以顺利地进行制造和组装。
这包括了元件的封装和焊接规范，以及电路板的工艺要求等方面。
综上所述，PCB设计标准对于确保电路板的性能、可靠性和稳定性非常重要。
设计师需要在其工作中遵循这些标准，以确保设计的电路板可以满足系统的要求，并且可以顺利地进行制造和组装。
希望本文介绍的内容可以帮助设计师更好地理解PCB设计标准，并在其工作中取得更好的效果。
pcb设计标准
pcb设计标准PCB设计标准。
PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，也是电子元器件的连接体。
在现代电子产品中，PCB设计标准是非常重要的，它直接关系到电子产品的性能稳定性和可靠性。
因此，制定合理的PCB设计标准对于保证产品质量和性能至关重要。
首先，PCB设计标准需要考虑的是电路板的材料选择。
在选择材料时，要考虑电路板的工作环境、工作温度、工作频率等因素，以确保电路板能够稳定可靠地工作。
同时，还要考虑材料的成本和可获得性，以确保在满足性能要求的前提下，尽可能降低成本。
其次，PCB设计标准需要考虑的是布局设计。
在布局设计时，要合理安排电子元器件的位置，以减小信号传输路径，降低电磁干扰，提高抗干扰能力。
同时，还要考虑电子元器件的散热和维护，以确保电子产品在长时间工作时能够保持稳定性能。
另外，PCB设计标准还需要考虑的是走线设计。
在走线设计时，要遵循信号传输的规则，尽可能减小信号传输路径的长度，降低信号传输的时延和损耗。
同时，还要考虑信号线和电源线、地线之间的隔离，以减小互相干扰，提高信号传输的稳定性。
此外，PCB设计标准还需要考虑的是阻抗控制。
在高频电路设计中，阻抗控制是非常重要的，它直接关系到信号的传输质量。
因此，在PCB设计中，要合理控制走线的宽度和间距，以满足电路的阻抗要求，确保信号传输的稳定性和可靠性。
最后，PCB设计标准还需要考虑的是工艺要求。
在PCB制造过程中，要严格按照设计要求进行工艺控制，确保电路板的加工质量和稳定性。
同时，还要考虑到电路板的安装和维护，以便于产品的生产和维护。
综上所述，制定合理的PCB设计标准对于保证电子产品的性能和可靠性至关重要。
只有在制定合理的PCB设计标准的前提下，才能够保证电子产品在工作中能够稳定可靠地工作，从而满足用户的需求。
因此，制定合理的PCB设计标准是非常重要的，它需要考虑到材料选择、布局设计、走线设计、阻抗控制和工艺要求等方面，以确保电子产品的性能和可靠性。
pcb设计标准
pcb设计标准PCB设计标准。
PCB（Printed Circuit Board）是电子产品中不可或缺的一部分，它承载着电子元器件并提供电气连接。
因此，良好的PCB设计对于电子产品的性能和稳定性至关重要。
在进行PCB设计时，需要遵循一定的标准和规范，以确保设计的质量和可靠性。
首先，PCB设计应符合电气性能标准。
在设计PCB时，需要考虑电路的工作频率、信号传输速度、功率传输等电气特性，以确保PCB在工作时能够稳定可靠地传输信号和能量。
此外，还需要遵循电气安全标准，确保PCB设计符合安全规定，避免电路短路、过载等安全隐患。
其次，PCB设计应符合机械结构标准。
PCB作为电子产品的基础，需要与其他部件紧密结合，因此在设计时需要考虑与机械结构的配合。
合理的布局和尺寸设计能够有效减少PCB与其他部件之间的干扰，提高整体的稳定性和可靠性。
另外，PCB设计还需要符合制造工艺标准。
在PCB设计时，需要考虑到后续的制造工艺，包括印刷、焊接、装配等环节。
合理的设计能够降低制造成本，提高生产效率，同时还能够减少制造过程中的不良率，提高产品的质量和可靠性。
此外，PCB设计还需要考虑EMC（Electromagnetic Compatibility）标准。
合理的PCB设计能够有效减少电磁干扰，提高电子产品的抗干扰能力，确保产品在各种电磁环境下能够正常工作。
最后，PCB设计还需要考虑环保标准。
在设计PCB时，需要选择符合环保要求的材料和工艺，降低对环境的影响，确保产品符合相关的环保法规和标准。
总之，PCB设计是电子产品设计中至关重要的一环，合理的PCB 设计能够提高产品的性能和可靠性，降低制造成本，同时也能够减少对环境的影响。
因此，在进行PCB设计时，需要严格遵循相关的标准和规范，以确保设计的质量和可靠性。
PCB设计实验报告(1)
PCB设计实验报告(1)PCB设计实验报告一、实验目的本次实验的目的是学习和掌握PCB设计基础知识和技能，通过设计一个简单的电路板，了解PCB设计步骤和工具使用。
二、实验原理PCB设计是指基于电子电路原理图，通过设计软件将电路原理图制为电路板的过程。
整个PCB设计主要分为原理图设计、封装库设计、布线设计、辅助设计以及输出制图等环节。
三、实验步骤1.电路原理设计根据实验要求，我们需要设计一个简单的NAND逻辑电路。
首先需要通过EDA工具（如Altium Designer等）绘制电路原理图。
2.选型与封装在电路原理图绘制好后，需要在EDA软件库中选择器件封装，或者自己设计器件封装。
挑选合适的封装并进行库设计，以便后续布局设计。
3.布局设计将原理图转化为简单的电路板后，我们需要进行组件布局，以最小化电路板空间，并确保布局和所设计的电路板之间的距离符合设计要求。
在布局过程中还需要注意一些实用规则，如地和电源平面的铺设，布线之间的距离，信号阻抗等。
4.设计验证完成布局之后，我们需要对电路板进行原理图与电路板的一致性验证。
在验证过程中，还需要检查电路板的规格以及冲突。
5.布线设计在绘制初始布局之后，我们需要进行电路布线设计。
通过布线软件完成电路信号线路的设计，选择合适的线径以最小化环路电阻，确保电路板的最佳性能。
6.生成部件完成信号线路布线之后，我们需要生成部件。
对于电路板的制造，我们需要在生成部件后进行飞针测试和自增测试。
通过部件的质量检验和偏差分析，来自动排除制造零件的故障。
7.输出制图生成电路板后需要输出制图，输出所需填充和确定参数，制作详细的文件列表，便于进行电路板制版。
四、实验结果通过以上步骤，最终我们成功设计出了一个简单的电路板，实验结果准确无误，制材完美。
此次实验，不仅让我们对PCB设计有了更深入的了解，同时也提升了我们的实际动手能力和团队协作能力。
五、实验结论本次PCB设计实验通过学习和掌握PCB设计的基础知识和技能，了解了PCB设计步骤和EDA工具的使用。
电路板检验报告
电路板检验报告
概述
此报告旨在对电路板的质量进行检验，并提供相应的检验结果和结论。
检验对象
本次检验的对象为一块电路板，该电路板用于某电子产品的生产。
检验标准
电路板的检验标准遵循国际电子工程委员会（IEC）的相关规定和标准，确保电路板的质量符合行业要求。
检验内容
外观检验
对电路板的外观进行检查，包括检查有无损坏、变形、腐蚀、焊接质量等问题。
尺寸和位置检验
测量电路板的尺寸和位置，确保电路板的尺寸和布局符合设计
要求。
电气性能检验
使用适当的测试设备对电路板的电气性能进行检验，包括电压、电流、功率等参数。
可靠性检验
通过模拟和实际应用测试，评估电路板的可靠性和耐久性。
检验结果
根据上述检验内容，对电路板进行全面检验。
经过检验，我们
得出以下结论：
- 外观检验：电路板无明显损坏或变形的情况，焊接质量良好。
- 尺寸和位置检验：电路板的尺寸和布局与设计要求一致。
- 电气性能检验：电路板经过电压、电流和功率测试，符合设
计要求。
- 可靠性检验：经过模拟和实际应用测试，电路板表现出良好
的可靠性和耐久性。
结论
根据以上检验结果，电路板通过了各项检验，质量符合要求，可用于相应电子产品的生产。
请注意，此报告仅供参考，具体决策和使用应根据您的实际需求进行。
《电气工程电子电路创新设计》课程设计报告
《电气工程电子电路创新设计》课程设计报告一、课程设计目的与任务本课程是电气工程及其自动化专业的课程设计。
本课程设计目的是通过讲课示例、上机实验、电路设计和调试使学生掌握Altium Designer软件的使用，通过自己设计电路、绘制电路和调试电路完成课程设计，了解电路设计的思路和步骤。
主要目的和任务：(1) 了解电子电路及电路板设计基本方法、步骤及设计原则；(2) 通过完成一个电子电路的设计训练，初步具有电路板设计的能力，为今后实际工作打下实践基础。
(3)培养查阅书籍、参考资料、产品手册、工具书的能力；上网查寻有用信息的能力；电子电路及电路板设计的能力，培养和提高解决实际工程技术问题的能力和创造能力。
二、课程设计题目从给出的四个题目中任选一题，按要求完成电路设计和电路调试。
也可自选难度不低于范例的电路自己独立完成。
要求提供电路设计原理图、PCB图、原理图说明、调试过程和调试结果。
题目1：波形发生器使用题目指定的555芯片和一片通用四运放324芯片或两片LM358（双运放），设计制作一个频率可变的同时输出脉冲波、锯齿波（三角波）、正弦波Ⅰ、正弦波Ⅰ的波形产生电路。
在报告中给出设计方案、详细电路图和现场自测数据波形，设计制作要求如下：（1）同时四通道输出、每通道输出脉冲波、锯齿波（三角波）、正弦波Ⅰ、正弦波Ⅰ中的一种波形，每通道输出的负载电阻均为1k欧姆。
（2）四种波形的频率关系为1：1：1：3（3次谐波）：脉冲波、锯齿波（三角波）、正弦波Ⅰ输出频率范围为8kHz—10kHz，输出电压幅度峰峰值为1V；正弦波Ⅰ输出频率范围为24kHz—30kHz，输出电压幅度峰峰值为9V；脉冲波、锯齿波和正弦波输出波形应无明显失真（使用示波器测量时）。
频率误差不大于10%；通带内输出电压幅度峰峰值误差不大于5%。
脉冲波占空比可调整。
（3）电源只能选用+10V 单电源，由稳压电源供给。
不得使用额外电源。
（4）要求预留脉冲波（三角波）、锯齿波、正弦波Ⅰ、正弦波Ⅰ和电源的测试端子。
电子设计课实验报告内容及要求
《电子设计》课实验报告内容及要求实验报告是实验的全面总结，是再提高的过程，每个同学应重视实习总结，及时做好数据及现象记录，仔细分析故障原因，学会分析与处理简单的电路故障，认真独立撰写实习报告。
1、实验报告内容实验名称、实习日期、学院、专业、班级、姓名、学号。
实验目的：简明地概述本实习通过何种方法，训练哪些技能，达到要求等。
实验用仪器设备：列出完成实习所需的仪器与设备的型号、规格或技术参数；有关工具；材料；以及元件清单。
实验电路：画出实习电路图，标明元器件参数。
实验步骤：（1）元器件的检测；（2）元器件的整形、插装；（3）元器件的焊接；（4）电路板检测、故障现象和检修过程记录；（5）电路板的调试。
实习数据记录与结果分析：记录实习过程的各种数据，并对实习结果进行说明及质量分析。
实习心得：分析讨论实习中的收获及存在的问题，不小于300字。
致谢2、实验报告写作要求（1）独立思考，不得抄袭他人的实验报告；（2）字迹工整，书写规范，表格和电路图要用直尺画好，最好交打印稿；（3）按时完成，不得迟交、缺交实验报告；（4）字数不小于2000字。
《电子设计》课实验报告教育科学系教育技术专业0701班向威200709001122一、实验名称：直流稳压电源的设计与制作二、实验目的1、掌握直流稳压电源的工作原理；2、了解直流稳压电源的原理图和PCB的设计方法；3、熟练使用有关仪器仪表，能够正确测试电子元器件；4、掌握元器件的整形、插装和焊接方法与技巧；5、掌握直流稳压电源的的调试方法6、培养对直流稳压电源的设计、制作、典型故障分析和检修的初步能力。
三、实验仪器四、直流稳压电源电原理图五、元器件清单六、直流稳压电源PCB图七、稳压电路的工作原理220V交流电压经变压器降压后，其次级电压变为12V。
二极管D1～D4，电容C1实现桥式整流电容滤波。
LM317为三端可调式正电压输出集成稳压器，其输出端2与调整端1之间为固定不可变的基准电压1.25V（在LM317内部）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路设计理论
姓名：党亚南
年级：Y190503
专业：信息与通信工程
日期：2020.6.17
设计要求：设计一个电路，包含原理图、pcb图、波特图并含有对电路的相关参数的分析计算
题目：功率放大器的电路板设计
一、电路原理图
图1 电路原理图
工作频率：40HZ~20KHZ
额定输出功率：(P>1W、1KHZ)
主要用途：对输入的交流信号就行功率放大
电路性质：纯模拟电路
工作原理：利用运放NE555构成同向比例放大电路对输入信号的电压进行放大；运放的输出信号经过经过两级互补功率放大器；T1和T2、T3和T4组成互补对称功率输出级。
功率管T1为NPN,功率管T2为PNP,它们参数相等，互为对偶关系，均采用发射极输出模式，放大输入信号的电流。
两个二极管VD2和VD3给T1和T2一定的正偏压，使两个三极管在静态时处于微导通状态，以克服交越失真。
当运放的输出信号大于0时，T1管导通，T2管截止。
T1管以射极输出方式将正半周期的信号传递给下一级，此时正电源+12供电；当运放的输出信号小于0时，T1管截止，T2管以射极输出方式将正半周期的信号传递给下一级，此时负电源-12供电。
这样，T1和T2管以互补的方式交替工作，正、负电源交替供电。
T3、T4管的工作原理原理与T2、T1工作原理相同，进一步对输入信号的电流进行了放大。
关键操作步骤：1.从元件库找到设计电路需要的元件并放置;当原理图库没有所需要的原件时,可以自己画一个所需的元件;2.元件布局和连线;3.放置标志性文字对电路进行标注和说明;4.电气规则、线路标识的调整与修改。
二、电路仿真(仿真软件：Multisim)
图2 电路仿真
静态工作点：不加入输入信号，将运放输入端接地测量各个三极管极间的电压。
表1 运放输入端接地测量各个三极管极间的电压
仿真分析方法：
1.波特图：
输入信号的频率为10KHZ,幅值为1V时的波特图。
由波特图看，可以观察出此功率放大电路的工作频率范围。
当波特图的幅值下降3DB时，所对应的输入信号的频率就是该功率放大电路稳定工作的频率。
图3波特图
2.参数扫描：
参数扫描分析用来研究电路中某个元件的参数在一定范围内变化时对电路性能的影响。
选择图1中电阻R1为参数扫描分析元件，分析其阻值变化对电路输出波形的影响。
图1功率放大电路设置为交流信号输入方式，设置正弦波输入信号频率为1kHz、幅值为1V,依次执行Simulate /Analyses/Parametet Sweep（参数扫描）命令，设置扫描方式为Linear（线性时，其输出的波形的幅值约1V;R1=100kQ时，其输出的波形的幅值约为扫描），设置电阻Re扫描起始值为20kQ,扫描终值为100kQ,扫描点数为3,设置输出节点为10,得到如图3（a）所示参数扫描分析结果。
当R1=20kQ 5V；由此可知R1影响电路的电压放大倍数；与理论上同向比例放大电路计算的结果差不多。
图4 参数扫描图
3.温度扫描
温度扫描分析用来研究温度变化对电路性能的影响，相当于在不同的工作温度下进行多次仿真。
图1功率放大电路设置为交流信号输入方式，设置正弦波输入信号频率为1kHz、幅值为1V,依次执行Simulate /Analyses /Tempera-ture Sweep （温度扫描）命令，设置扫描方式为List（取列表值扫描），设置扫描温度0°C, 27°C,120°C,设置输出节点为Q1管的射极输出得到如图3（b）所示温度扫描分析结果。
温度过高或者过高Q1的射极输出电压都会失真。
可见，故温度变化会影响单管放大电路的静态工作点。
当环境温度升高时，晶体管的电流放大系数增大，穿透电流增大，这样就会使得集电极电流明显增大，则晶体管的管压降UCEQ将减小，Q 点沿直流负载线上上移，向饱和区变化；同样温度降低时Q点将沿直流负载线下移，向截止区变化。
由此可见，对于晶体管放大电路必须考虑温度对静态工作点得影响。
图5 温度扫描图
4.仿真结果分析:
图6 仿真结果
由图可以当输入信号为1KHZ时，电路的驱动负载为8Q时，输出功率为1.556W 达到了要求。
功率放大电路可以放大电压也可以放大电流；然后再分别设计电压放大电路和电流放大电路；根据电压和电流放大倍数以及模电选择电路中的电阻的参数。
如果电路中涉及到晶体管，首先要设计好晶体管的静态工作点。
5.仿真操作的关键步骤：
1）从元器件库里面逐个调用电路所需的原件；
2）正确连线；
3）加入测量仪器（示波器、电压表、功率表等）。
三、PCB印制板
图7 PCB板截图
此电路的PCB采用单层板，电路板长90mm,宽45mm。
布线布局应该注意的问题：1）按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向；
2）以每个功能电路的核心组件为中心，围绕它来进行布局。
元器件应均匀、整齐、紧凑地排列在PCB上。
尽量减少和缩短各元器件之间的引线和连接；
3）电源、地线之间加上去耦电容；
4）尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线>电源线>信号线。
操作流程与关键步骤：
1）网表输入；
2）规则设置（例如线宽、线间距等）；
3）元器件布局，布局、布线、检查、复查。
四、设计体会
通过本电路板设计知道了用画图软件进行进行电路设计的过程；首先设计电路原理图，电路原理图的设计是整个电路设计的基础，因此电路图要设计好，以免影响后面的电路工作。
绘制电路原理图步骤：
1)设置原理图设计环境；
2）放置元件；
3）原理图布线；
4）检查原理图；
5）生成网络表。
设计印刷电路板步骤：
1)规划电路板；
2）设置参数；
3）装入网络表；
4）元器件布局；
5）布线。
电路板设计过程中也遇到很多的问题。
比如，生成印刷电路板时，一些元器件没有连上和装入网表时元器件不能完全调入等一系列问题。
问题就是用来解决的，上网、图书馆查资料，最后知道了元器件没有连上有以下几个原因
1)连线超过元器件的断点；
2）连线的两部分有重复。
装入网表时元器件不能完全调入原因
1）原理图中未定义元件的封装形式；
2）印刷电路板封装的名称不存在，致使在封装库中找不到；
3）封装可以找到，但元件的管脚名称与印刷电路板库中封装的管脚名称不一致。
经过一番的努力，终于完成了功率放大器的电路板设计。
画图软件可以帮助我
们快速、准确的设计出满意的电路图和印刷电路板。
在没有实际作出电路板之前，可以有仿真软件Multisim仿真一下自己的电路原理图，可以检查原理图的可行性以及这个电路图是否可以在理论上达到我们想要的指标。
