多联式空调机设计及安装
格力多联机组设计安装手册
格力多联机组设计安装手册（内部资料）安装规程1、绘制规范的工程图纸............................................................................................................... １1.1熟悉多联机组的性能及其安装要求....................................................................... １1.1.1 机组外形尺寸和室内机配管尺寸....................................................................... １1.1.2 连接管管材的选择............................................................................................... ３1.1.3分歧管规格和分歧管之间连接管管径的选择.................................................... ４1.1.4连接管允许长度和落差........................................................................................ ５1.1.5 确定排水管的管路图........................................................................................... ７1.1.6 确定保温管........................................................................................................... ８1.1.7风管机的特殊要求................................................................................................ ９1.1.8追加制冷剂的计算............................................................................................ １１1.2绘制规范的工程图纸........................................................................................... １２1.2.1绘制制冷系统管路和排水管工程图................................................................ １２1.2.2 绘制制冷系统管路工程图和排水管路图....................................................... １２1.2.3绘制电源线和通讯线连接工程图.................................................................... １５2、工程安装............................................................................................................................... １８2.1 材料采购和设备检查........................................................................................ ２２2.1.1电源线的采购.................................................................................................... ２２2.1.2 电源线的规格................................................................................................. ２４2.1.3空气开关的选择................................................................................................ ２５2.1.4 制冷剂连接管的采购....................................................................................... ２５2.1.5 检查机组设备................................................................................................... ２５2.2 室内机的安装...................................................................................................... ２６2.2.1 风管式室内机的安装..................................................................................... ２６2.2.2天井式室内机的安装........................................................................................ ３４2.2.3挂壁式室内机的安装........................................................................................ ４０2.2.4落地式室内机的安装........................................................................................ ４２2.3 管道的安装.......................................................................................................... ４４2.3.1制冷剂连接管的安装........................................................................................ ４４2.3.1.1制冷剂管的焊接............................................................................................. ４５2.3.1.2喇叭管加工..................................................................................................... ４９2.3.1.3 分歧管的安装................................................................................................ ５１2.3.1.4、吹洗.............................................................................................................. ５７2.3.1.5 连接管的保压检漏...................................................................................... ５９2.3.1.6 保温.............................................................................................................. ６１2.3.2排水管的安装.................................................................................................... ６２2.3.2.1 风管式和天井式室内机排水管的安装...................................................... ６２2.3.2.2挂壁式和落地式室内机排水管的安装......................................................... ６２2.4接线....................................................................................................................... ６４2.4.1 通讯线的连接和室内机地址拨码................................................................... ６４2.4.1.1 通讯线的连接................................................................................................ ６４2.4.1.2 线控器的安装和地址拨码............................................................................ ６６2.4.2 电源线的连接................................................................................................... ６８2.5室外机的安装....................................................................................................... ６９2.5.1 室外机的基础................................................................................................... ６９2.5.2 机身的安装空间尺寸....................................................................................... ７０2.5.3 避免气流短路................................................................................................. ７２2.5.4 搬运室外机....................................................................................................... ７３2.5.5 安装室外机....................................................................................................... ７４2.6 连接上室内外机、保压检漏............................................................................ ７４2.6.1. 连接室内、外机.............................................................................................. ７４2.6.1.1 连接室外机.................................................................................................... ７５2.6.1.2 连接室内机.................................................................................................... ７６2.6.2 保压检漏（将连接管连接上室内外机后的保压检漏） ............................... ７６2.7抽真空、追加制冷剂........................................................................................... ７７2.7.1 抽真空............................................................................................................... ７８2.7.1.1抽真空目的..................................................................................................... ７８2.7.1.3 抽真空............................................................................................................ ７８2.7.2 追加制冷剂....................................................................................................... ８０2.7.3 打开室外机的大、小阀门............................................................................... ８１1、绘制规范的工程图纸绘制规范的工程图纸在安装多联机组前期准备工作中是非常重要的。
多联机空调施工组织设计方案
多联机空调施工组织设计方案一、项目概述多联机空调系统具有灵活性强、节能环保等优点，在商业和居民建筑中广泛应用。
本文旨在设计一份多联机空调施工组织设计方案，以确保施工质量、提高施工效率。
二、施工前准备1.人员安排多联机空调施工需要各类人员协作完成，为了确保施工质量，需要合理安排人员。
具体人员安排如下：•项目经理：负责工程进度、质量等方面的管控；•组长：根据项目需求，组织施工人员开展施工工作；•操作工：负责具体施工工作，如管道连接、线路安装等；•电工：负责电器设备安装、开关插座的安装等；•焊工：如需使用焊接技术，负责焊接工作。
2.施工材料准备为了保证施工材料的品质以及施工进度，在施工前需要准备好必要的材料，如多联机空调室外机、室内机、电线、带压胶管、冷媒等。
材料的数量需要据实估算，并在施工前做好备货准备。
3.施工设备准备多联机空调施工设备主要包括吊运设备、梯子、工具箱等，这些设备在施工前需要安排好，确保施工现场的设备准备齐全。
三、施工过程1.施工方案制定在施工前，需要根据项目需求制定好施工方案和施工流程，具体包括：•安排人员的工作内容和工作时间；•制定施工顺序的计划；•制定安全措施；•制定质量要求。
2.实施实际施工操作1）安装室外机根据室外机的型号和数量，选择好安装位置，确保环境安全卫生，调整位置后使用吊装设备安装，定位和固定。
2）布置室内机根据室内机的位置，使用梯子、工具箱等工具对各个室内机进行位置调整，并布置带压力管或其他管道，为后续操作留下充分的空间。
3）连接管道根据设计要求连接室内机和室外机之间的带压力管，其中需要连好带电源的管，然后用高压氮气来清洗管道以及连接管道，确保管道质量达到标准。
4）通电调试按照机器说明书和相关标准进行安全电气防护，接通电源，并依据相应技术要求调试室外机和室内机之间的管道，确保管道连成一体且能正常运转等。
3.安全保障在施工过程中，需注意随时做好安全措施：室外机设立安全警示标志，室内机位置选址合理，避免重物压迫，现场有专人负责安全监控。

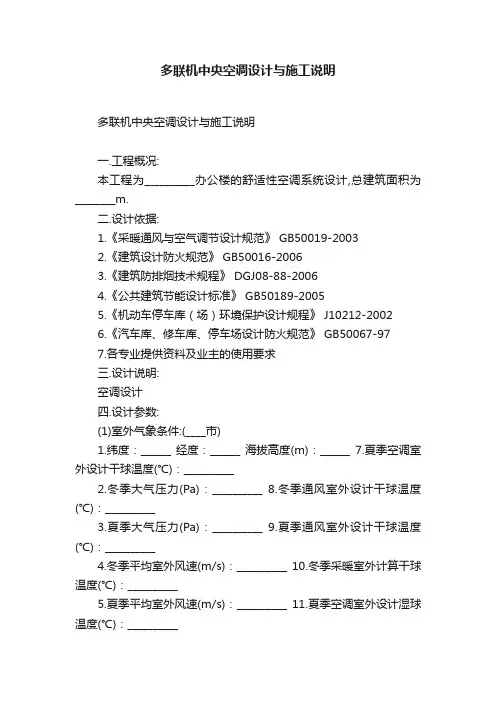

多联机中央空调设计与施工说明
多联机中央空调设计与施工说明多联机中央空调设计与施工说明一.工程概况:本工程为__________办公楼的舒适性空调系统设计,总建筑面积为________m.二.设计依据:1.《采暖通风与空气调节设计规范》 GB50019-20032.《建筑设计防火规范》 GB50016-20063.《建筑防排烟技术规程》 DGJ08-88-20064.《公共建筑节能设计标准》 GB50189-20055.《机动车停车库（场）环境保护设计规程》 J10212-20026.《汽车库、修车库、停车场设计防火规范》 GB50067-977.各专业提供资料及业主的使用要求三.设计说明:空调设计四.设计参数:(1)室外气象条件:(____市)1.纬度：______ 经度：______ 海拔高度(m)：______ 7.夏季空调室外设计干球温度(℃)：__________2.冬季大气压力(Pa)：__________ 8.冬季通风室外设计干球温度(℃)：__________3.夏季大气压力(Pa)：__________ 9.夏季通风室外设计干球温度(℃)：__________4.冬季平均室外风速(m/s)：__________ 10.冬季采暖室外计算干球温度(℃)：__________5.夏季平均室外风速(m/s)：__________ 11.夏季空调室外设计湿球温度(℃)：__________6.冬季空调室外设计干球温度(℃)：__________ 12.冬季空调室外设计相对湿度(%)：__________(2)室内设计参数：房间名称夏季冬季新风量(m/h.人) 允许噪声dB(A)干球温度(℃) 相对湿度(%) 干球温度(℃) 相对湿度(%)办公24~26 ≤65 18~20 / 30 ≤40等待室24~26 ≤65 18~20 / 30 ≤40走道、电梯厅24~28 ≤65 16~28 / 20 ≤45五.空调设计:空调计算冷热负荷与冷热源:空调总冷负荷__________KW,热负荷__________KW.空调方式:空调冷热源采用直流全变频多联机.空调风系统:空调设计以分层设计空调系统为原则,同时根据建筑使用功能,本项目全部采用全变频多联机系统方式.空调控制:(1)每台室内机可单独线控,整个空调系统可采用集中控制系统的方式;(2)可采用独立的计费方式,通过集中控制系统计取每台空调的耗电量;(3)空调设备具有BA接口,可连入大楼BA系统进行集中化管理.六.暖通空调节能设计:根据《公共建筑节能设计标准》,本设计所选的空调设备和所采取的设计措施均符合或超过这个标准要求:1.设计选用全变频多联式空调机组的制冷综合性能系数[IPLV （C）]大于3.6;2.通风机单位风量耗功率均小于0.32;3.空调保冷与保温达到或超过《标准》中指定的经济绝热层厚度,绝热层的最小热阻大于0.74mk/w;4.每台多联机的室内机配制单独线控器，可实现单独控制,合理用能;并可配制置室内/外集控器（液晶显示,可以方便查询室内/外机的所有运行参数同时具有模式锁定功能）,便于管理,避免能源浪费,节约运行费用.七.系统安装:1.风管安装(1)通风及防排烟风管材料采用镀锌钢板制作,厚度及加工办法按《通风与空调工程施工质量验收规范》(GB50243-2002)的规定确定.(2)空调风管材料采用承插式连接的玻纤复合消声风管（密度不小于75kg/m）制作,厚度为25mm,导热系数不大于0.033w/m.K(平均温度24℃),降噪系数大于等于0.75,防火等级A级不燃.内层敷抗菌防霉涂层,外贴进口防火防潮铝箔贴面.(3)空调风管及支吊架安装可参见国标图集《03K132》.(4)当设计图中未标出测量孔位置时,安装单位应根据测试要求在适当部位配置测量孔,测量孔做法见国标.(5)与通风机进出口相连处,应设置长度为200~300mm的不燃性材料制作的软接头,软接头的接口应牢固、严密.(6)所有水平或垂直的风管必须设置必要的支、吊或托架.所有吊装的空调机组、新风机组、风机均应采用减震吊架.(7)风管支、吊或托架应避免设置在法兰、测量孔、调节阀等零件处.(8)安装调节阀、蝶阀等调节件时,必须注意将操作手柄配置在便于操作的部位.(9)安装防火阀或排烟阀时应先对其外观质量和动作灵活性与可靠性进行检验,确定合格后再进行安装.(10)防火阀的安装位置必须与设计相符,气流方向务必与阀体上标志的箭头方向一致.(11)大于630mm的防火阀必须单独配置支吊架.(12)穿越防火墙处的弯头,三通等材料必须采用1.6mm厚的镀锌钢板制作.(13)空调、通风系统送、回风管上设置的消声器均为阻抗复合式消声器,有效长度1米.(14)送、回风消声静压箱应符合以下要求:穿孔镀锌钢板:0.8mm厚,孔径?5-?6，穿孔率大于等于20%.离心玻璃棉板密度24kg/m,厚度100mm.离心玻璃棉板应采用玻璃丝布包覆.(15)所有设于外墙上的送回风口均设置单层固定挡雨百叶.外墙上的送回风口均设置不锈钢防虫网.2.冷媒管安装:(1)采用合格的R410a专用紫铜管.(2)吹氮焊接（氮气压力小于0.05m /h）及阶段别压力测试.(3)铜管和分支管规格及尺寸必须符合三星公司要求,外机液管、气管分支器必须使用Y型.(4)室外机模块之间必须水平安装.(5)当室外机接头之间管路的长度超过2米时，需要安装一个垂直的存油弯,安装要求请查阅三星安装手册.(6)制冷剂管路应与室外机管路的连接位置保持相同或较低的高度.(7)室内外机的垂直立管必须进行U型卡箍固定,防止立管和水平受重力影响发生变形.(8)铜管必须用割刀进行切割,切割完毕后的毛刺必须加以清除.(9)铜管保压前,管路系统进行氮气（15公斤）吹扫.管路或者分支器焊接完毕后不能浸入水中冷却.(10)分支管主管500mm以内禁止折弯,分支管和分支管之间距离1000mm以上.(11)每间隔1.2m以内安装固定卡.(12)分支管前后必须吊杆固定.(13)材料:冷媒管采用空调用去磷无缝紫铜管,并应符合国标GB/T1527-1997,具体规格见附表:配管规格(外径mm) 6.35 9.52 12.70 15.88 19.05 22.23 25.40 28.58 31.75配管厚度(mm) 0.7 0.7 0.8 1.0 0.9 0.9 1.0 1.1 1.1材料 C1220T-O C1220T-1/2H或者C1220T-H(14)冷媒管应采用难燃B1级橡塑保温材料保温,气侧管路和液侧管路的保温,根据管路的规格选择保温材料的厚度:保温材料的厚度是按照室内温度为27℃，湿度80％并根据管路规格计算。
概述变频多联式空调系统设计安装要点论文
概述变频多联式空调系统的设计安装要点摘要：变频多联式空调系统在中小型建筑和部分公共建筑中得到了日益广泛的应用。
本文首先分析了变频多联空调系统的概念及其特点，然后分别探讨了变频多联式空调系统的设计和安装要点。
具有一定的借鉴作用。
关键词：变频多联；空调；设计；安装中图分类号：s611 文献标识码：a 文章编号：1变频多联空调系统概述及应用特点1.1变频多联空调系统概念vrf空调系统即可变制冷剂流量空调系统（variable refrigerant flow），是使用一台室外机连接多台室内机的制冷供暖系统，与传统水冷系统空调相比，设计、安装、运行及维护管理更为简单、方便，节能。
1.2变频多联空调系统应用特点及与其它空调系统的比较变频多联空调系统具有设备少，节省建筑空间，布置灵活、高效节能、运行管理方便、维护简单等特点，因此，广泛的运用于办公楼、宾馆、医院及高级别墅等建筑。
2变频多联空调系统设计2.1变频多联空调系统设计流程房间负荷计算→室内机机型选择→室外机机型选择→内、外机分歧管计算，冷媒管管径计算→冷凝水管计算→绘制施工图2.2设计要点在通常的设计工作中，需要注意一下两点：2.2.1、冷媒管最大当量长度及室内外机的高度差。
多联空调系统的室外机和室内机是通过冷媒管道连接起来的，冷媒通过冷媒管道由室外机流到室内机，然后进行制冷/制热。
冷媒管当量长度及室内外机高度差，会对于空调系统室外机提供给室内机的能力具有一定影响。
由于技术上的差异，各个品牌所规定的最大当量长度及高度差各不相同。
目前东芝的smms-i系统具有业内最长的当量配管长度和最高的室内外机高度差，最大当量长度可达到235米，室内外机最大高度差可达到70米，第一分支器后的最大管长甚至可达到90米。
2.2.2、室内外机连接率。
连接率指的是多联式空调系统室内机的总容量之和与室外机容量的比值。
各品牌都对此作出了规定，此数值通常为130%。
超出规定的比值，空调系统将不能正常工作。
多联机空调安装施工要求及规范0721
一、作业场地布置要求；加工场地现场应有空旷的成品堆放地，便于运输，场地道路应畅通，通风良好，并应设置必要的消防器材，场地保持清洁，文明施工。
二、安装位置及空间要求；室内机的安装位置及空间要求与室内机的型式有关，基本要求如下；1.安装位置要确保气流通畅无障碍，气流分布均匀。
2.安装位置要求保证室内机送风、回风在同一空间内。
3.安装位置应确保空调管道及送风、回风百叶的最低安装空间，高度上要与天花配合严密。
4.安装位置必须确保足够的维护保养空间（检修口大小为450MM*450MM，位于电控盒正下方）。
5.安装位置应保证有合适的冷凝水管安装空间。
6.若机组安装区域相对湿度≦80％时，应对室内机追加绝缘材料。
7.安装位置要防止气流短路。
8.避免安装在油烟或蒸汽多的地方。
9.避免安装在可能产生、流入、滞留或泄漏易燃气体的地方。
10.避免安装在频繁使用酸性溶液的地方。
11.避免安装在附近有热源的地方。
12.请勿在送风口设置火警报警器。
三、室内机、室外机安装要求及规范；1.室内机吊装孔定位，保证吊杆竖直，设备平稳。
2.室内机及电子膨胀阀安装位置应正确，并保持水平度在±1°之内。
3.室内机安装位置必须便于维护保养。
4.悬挂吊杆必须足以承受室内机的2倍重量，保证机组运转不会发生异常震动和噪音，确保安装可靠安全性。
5.室外机必须安装在专门设计的安装基础上，基础材料可采用混泥土或钢铁支架，基础高度大于200MM。
6.用地脚螺丝把机组固定在机座上，地脚螺丝凸出部分为20MM。
7.室外机就位要测量机组的水平，确保水平度控制正负1之内.8.室外机基础周围配置有排水沟和防水处理措施。
9.空调室外机安装应考虑机组散热良好，预留维修保养位置.10.室外机铜管管道及电源线应布设室外专用桥架。
11.室内机铜管管道及电源线应布设专用桥架或吊杆卡箍固定牢靠。
四、风管的安装要求1.风管、静压箱、风管接口的连接严密、牢靠。
多联机空调系统工程施工设计方案
多联机空调系统施工方案一、编制依据二、工程概况三、工程范围四、施工准备条件五、主要施工方法及技术要求六、工期保证措施七、施工总进度计划八、主要施工组织及劳动计划九、施工材料的组织十、质量保证措施十一、安全技术和消防保卫措施十二、其他各项措施十三、工期间的整洁措施十四、调试整理及验收十五、其它十六、与业主的协调配合一、编制依据1、工程设计图纸2、国家颁布的施工及验收规范，质量验评标准（GB）3、本公司企业标准《质量手册》、《程序工作文件》二、工程概况工程项目名称：新建张家口至唐山铁路站后和站房工程工程内容：多联机空调系统安装及调试空调系统安装主要包扣站后1标，标段内沙岭子站、赵川站、龙门站、赤城站、塔黄旗东站。
共计6个办公宿舍综合楼。
总工程量为13台室外机和145台室内机的安装调试。
三、工程范围工程内容工程内容主要包括：材料采购、打墙洞、管线连接、室内外机的安装、控制接线及系统调试。
四、施工准备条件空调设备分两大部份即：室内机、室外机。
附属部分有室内、室外机连接管、控制接线、冷凝水管及部分空调室内机需求的其他附件。
施工前要做的准备工作：熟悉图纸采购材料准备机具组织施工人员核查现场土建结构情况学习有关操作规程及质量验收标准由技术人员向技术班组进行全面交底加强安全管理，消除事故隐患，贯彻麦克维尔中央空调“5S”内容，强调“安全第一”的工作理念。
五、主要施工方法及技术要求（一）、总程序人力组织、机具进场、会审图纸及技术交底、材料采购进场↓支托架制作、墙上打洞↓焊接安装主管线、支托架安装、主管线保温↓分支管焊接、主管线焊接、凝结水管线安装、管线保温、控制线铺设↓室内机固定及接口、室外机吊架固定及接口↓管道系统的吹污、试压、凝结水管试漏、系统抽真空、系统充氟↓试机，调试，运行。
↓系统最后整理，验收（二）、安装要点及技术要求1、打洞及处理：核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，征得现场土建技术人员意见对建筑物结构无影响后才能去进行打孔作业。
多联机空调室内机（风管机、嵌入机）安装空间要求详解
多联机空调室内机（风管机、嵌⼊机）安装空间要求详解室内机安装空间要求1）室内机设计注意事项在考虑室内机机组定位时，要特别注意以下⼏点问题：①满⾜实际⼯程的空调最优⽓流组织，温度分布最均匀化；②严禁不同的空调区域出现送回风串风的现象；③选⽤风管送风式室内机时，应尽可能采⽤机组后回风⽅式，这样可进⼀步有效降低机组回风噪⾳（⽐下回风噪⾳低5-7分贝）；④定位时，应考虑机组的回风是否受影响。
特别风管送风式室内机必须保证机组的回风框距离后墙（后回风⽅式）或其他障碍物300mm 以上；⑤如果机组采⽤后回风⽅式，⽽吊顶（天花）采⽤在机组正下⽅回风时，应保证机组底⾯与吊顶之间的距离在50mm 以上，同时保证机组底⾯与吊顶之间的有效流通⾯积不⼩于机组本⾝的回风框⾯积，例如：机组回风⾯积：S1=D×E吊顶回风⼝周长：L=2×(A+B)吊顶有效回风⾯积为：S2=L×HS2 应不⼩于S1，吊顶与机组的距离H 不⼩于50mm。
⑥室内机的进出风⼝不得有障碍物阻挡空⽓流动。
应将室内机安装在⾼于地⾯2.3m 的位置；⑦额定制冷⼤于5.6kW 的内机应加装送风管，风管和风⼝的设置应能起到降噪的作⽤；⑧在机组定位时还要考虑预留⾜够的检修空间。
2）各种机型室内机安装空间要求a. 风管机系列a）外形尺⼨下图适⽤于制冷能⼒范围2.2-6.3kW 的机型：下图适⽤于制冷能⼒范围7.1-14.0kW 的机型：b）风管机的安装和维修空间c）送风管的安装◆矩形风管安装上图只表⽰出后回风⼝的安装，根据实际安装需要也可使⽤下回风⼝，安装⽅法与后回风⼝的安装类似。
送风管为矩形风管，与室内机风⼝进⾏连接，所有送风⼝中，⾄少有⼀个保持敞开态。
送风⼝与回风⼝连接处、回风⼝和送风⼝连接处⽤帆布（选⽤有保温效果的帆布）连接，当有静压和低噪⾳要求时，在送风⼝和送风管之间接⼀静压箱，静压箱风⼝的尺⼨与送风⼝⼀致。
静压箱与送风⼝⽤帆布连接。
多联机空调安装工程施工方案及技术措施
多联机空调安装工程施工方案及技术措施一、内容概览亲爱的读者朋友们，您是否正在关注多联机空调安装工程施工的事宜呢？本文档就是您不可或缺的指南，在这里我们将深入浅出地概述整个安装工程施工方案及技术措施。
咱们接地气的说说，也就是让各位朋友一看就明白。
准备好了吗？让我们一起进入这个轻松理解的多联机空调安装世界吧！首先我们要了解的是安装前的准备工作，这不单单是材料采购那么简单，更多的是确保现场环境的勘察和安全措施的落实。
比如施工环境要安全，电源插座要配备妥当，工具材料都得备齐。
咱们得确保一切准备就绪，才能顺利开工。
接下来就是正式进入安装环节了，这里要涉及到挂装机、连管、试运行等等步骤。
每一环节都要小心翼翼，比如确定挂墙板的位置时，得考虑到稳固性和美观性；连管时，要保证接口密封，避免泄露。
说到试运行，更是得细心调试，确保空调运行平稳。
当然啦施工过程中还得注意一些特殊情况的处理，比如遇到墙体特殊、空间狭小等难题时，咱们得灵活应对，确保施工质量不受影响。
此外还有一些常见问题的解决方案也会在这部分详细讲解，让您面对突发状况也能游刃有余。
就是验收和保养环节了，安装完成后，得进行详细的验收工作，确保每一环节都达到标准。
而保养部分更是关键，定期维护能确保空调长久使用，减少故障发生。
1. 工程背景介绍随着现代生活水平的提高，多联机空调已经成为许多家庭和办公场所的必备设备。
为了满足人们对舒适环境的需求，我们的安装团队承接了这一多联机空调安装工程项目。
这项工程不仅关乎到大家日常生活的舒适度，更是对现代生活品质的一次提升。
我们知道安装多联机空调是个技术活儿，也是个细致活儿，每个细节都不能马虎。
从前期准备到后期调试，每一步都需要精心策划和严格执行。
接下来让我们共同走进这个工程的幕后，看看我们如何一步步完成这项工程，确保每一台空调都能发挥出最佳性能，为大家带来舒适的体验。
二、施工方案概述首先呢我们的施工方案主要是围绕多联机空调的安装流程来设计的。
多联空调工程施工方案
多联空调工程施工方案一、工程背景随着人们生活水平的提高，空调已经成为现代家居和商业建筑中不可或缺的空调设备。
而在大型商用建筑和商业综合体中，多联空调系统更是必不可少的。
多联空调系统能够满足大范围的制冷和供暖需求，能够实现多个室内机与一个室外机的联接，减少了室外机的数量，降低了占地面积和建筑物外观的影响。
因此，多联空调系统在商业建筑、写字楼、酒店等场所得到了广泛的应用。
本方案针对一处商业综合体中的多联空调系统进行施工规划，主要包括设备选型、管道布置、电气连接、系统调试等。
二、系统设计1. 设备选型根据商业综合体的使用情况和建筑结构，需要选择适合的多联空调系统。
首先需考虑的是室外机的选型，需要满足大范围制冷和供暖需求，同时还要考虑节能、运行稳定等因素。
在室内机的选择上，需要根据室内空间的大小和分区情况确定需要安装的数量和类型，确保满足各个区域的空调需求。
2. 管道布置在多联空调系统中，需要布置一定数量的冷媒管道，将室内机与室外机连接起来。
在设计管道布置时，需要考虑管道的长度、高度差、绕弯情况等因素，以确保冷媒能够顺利流动，并且减少管道的阻力和能量损失。
同时，还需要考虑管道的隔热和防腐措施，确保系统的运行安全和稳定。
3. 电气连接多联空调系统的室内机和室外机需要进行电气连接，确保系统能够正常运行。
在设计电气布置时，需要考虑室内机和室外机之间的电气连接、供电线路的布置、电气控制器的安装位置等因素，以确保系统的电气安全和可靠性。
4. 系统调试系统安装完成后，需要进行系统调试，确保系统能够正常运行。
调试过程包括冷媒回收、真空抽空、加注冷媒、系统启动、性能测试等步骤，以确保系统的制冷、供暖性能满足设计要求，并且运行稳定。
三、施工方案1. 施工准备在施工之前，需要对现场进行详细的勘察和测量，确保施工图纸和现场情况一致。
同时，还需要准备安全防护设施和施工用具，确保施工过程中的安全和顺利进行。
2. 室外机安装首先需要基于设计图纸和现场情况确定室外机的安装位置，并进行基础施工，确保室外机的安装平稳和牢固。
多联式空调热泵机组应用设计与安装要求
10
制冷剂管路设计
室内外机组之间接管管径原则
室外机组与分歧管之间：与室外机组制冷剂管道接口尺寸相 同。 分歧管与室内机组之间：与室内机组管道接口尺寸相同。 分歧管与分歧管之间：取决于前后所连接的室内机组总容量。 当需要增大管径时，应按照产品厂家技术文件执行。
11
制冷剂管路设计
确定室内外机组的接管长度应遵循的原则
发动机驱动的多联式机组，水源多联机组以及采用其 他制冷剂的上述机组可参照执行。
2
部分参考规范
18837 多联式空调（热泵）机组 50019 采暖通风与空气调节设计规范 50189 公共建筑节能设计标准 50242 建筑给水排水及采暖工程施工质量验收规范 50243 通风与空调工程施工质量验收规范 50303 建筑电气工程施工质量验收规范 147-2010 多联机空调系统工程技术规程
∑ 式中： —最大允许连接管的长度 —最大允许连接管等效长度 ∑—连接管上局部阻力部件的等效长度之和 局部阻力部件的等效长度由厂家给定或参照下表：
14
单个局部阻力部件所对应的等效长度推荐值
外径 Φ
弯管
存油弯头 分歧管
等效长度 m
集支管
6.35
―
―
9.52 0.18
1.3
下游各室内机名义制冷量之和小于78
冬季空调室内风速不宜大于0.2,夏季不宜大于0.3 避免将室内机组安装在室外，易受油烟污染、酸碱或具有 电磁干扰的环境中。无法避免时，应采取专用措施。 避免将室内机组安装在室外，易受油烟污染、酸碱 或具有电磁干扰的环境中。无法避免时，应采取专 用措施。
7
室内外机组布置
室外机组的布置原则
应设置在通风良好的场所，并考虑季风和楼群风对室外 机组排风的影响。 宜设置于阴凉处，且不应放置在多尘或污染严重的地方。 应远离电磁波辐射源设置，与辐射源间距至少为1m。 机组的设置宜减少连接管的总长度，减少冷量的衰减， 提高工程设计与安装的自由度。 机组与机组之间，机组与障碍物之间应有安装维修空 间或通道，并符合产品的技术要求。
中央空调(多联机)施工方案设计
中央空调建设方案一、项目概况本项目建设地点位于...，为地上9层、地下1层的二等高层写字楼。
项目用地毗邻南...，北... 本项目耐火等级为二级，高度34.25米，结构类型为框架-剪力墙结构，面积1802.93平方米，总建筑面积18591.98平方米。
本系统采用变频直流变速空调系统，空调总功率1420KW ，空调冷负荷指数93W / ㎡，空调室外机设置在屋顶，即分为3个地方。
主要设备清单：2. 编译依据一、中华人民共和国工程建设标准强制性规定（房屋建筑部分）2、通风空调工程施工质量验收规范GB50243-20023、工业金属管道工程施工及验收规范GB50235-974、制冷设备。
空分设备安装工程施工及验收规范GB50274-985、压缩机、风机、水泵安装工程施工及验收规范GB50275-986.工业设备和管道保温工程质量检验评价标准GB50185-93三、建设方案1、实施施工期间施工现场的用水、用电，设立临时办公室、仓库、加工棚和设备、材料堆放场所。
2 根据本项目的专业特点，及时调配项目负责人、空调专业工程师、焊工、水管工。
3. 组织图纸联合评审。
开工前，由项目经理和技术负责人组织专业工程师、施工人员、质检人员、预算人员熟悉和了解图纸内容，解决图纸中方案的疑虑.修改方案和建议，节省业主投资，保证施工质量和进度。
4、为保证工程质量要求，设备和材料必须符合设计图纸要求的型号、规格和技术要求，并有出厂合格证和保修单。
未经证明和保修的设备和材料不得使用。
5、做好技术交底工作。
工程技术负责人组织专业工程师、施工人员、质检员等，分别开展各专业、各工种的技术交底工作。
重点是实施施工组织设计，讲解新技术新工艺、新材料、新设备施工方法和技术措施，确保工程质量。
本项目的施工依据、相关施工规范、质检标准技术操作规程和设备调试操作方法等，由专业施工人员由班组长和技术骨干实施。
6、设备安装施工程序及工艺方案：施工前：确定施工范围，制作施工图。
多联机工程设计、铜管尺寸设计及安装施工规范
第四章 工程设计及安装施工一、冷媒配管工程（一）、冷媒配管设计 1、冷媒配管长度和落差注： 相当长换算:按分歧管接头0.5m/处、2、冷媒配管选取1）冷媒配管类型选定配管类型连接部位 编号室外机与第一分歧管间主配管 分歧管与分歧管间 1、2支配管分歧管与室内机间32）单模块室外机配管尺寸和连接方法机型 气侧 液侧MDV-D252（8）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D280（10）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D335（12）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D400（14）W/S-830Φ38（焊接） Φ15.9（扩口螺母）MDV-D450（16）W/S-830Φ38（焊接） Φ15.9（扩口螺母） 3）多台模块机并联的连接主管尺寸并联机组能力A（HP）配管尺寸（气/液）18≤A≤24 Φ38.0/Φ19.026≤A≤32 Φ45.0/Φ22.034≤A≤48 Φ54.0/Φ25.050≤A≤64 Φ67.0/Φ28.6★注意：多台模块机并联时，必须处于同一水平面，不得出现高差。
4）主配管尺寸选定A (HP) 配管尺寸 (气/液) 适用分歧管 备注0＜A≤12 Φ28.6/Φ12.7 MDV-BY101分流冷媒到下一分歧管或室内机12＜A≤16 Φ38.0/Φ15.9MDV-BY102分流冷媒到下一分歧管或室内机 16＜A≤24 Φ38.0/Φ19.024＜A≤32 Φ45.0/Φ22.0 MDV-BY103分流冷媒到下一分歧管或室内机32＜A≤48 Φ54.0/Φ25.0 MDV-BY104分流冷媒到下一分歧管48＜A≤64 Φ67.0/Φ28.6 MDV-BY105分流冷媒到下一分歧管 说明：① A表示：配管下游内机(从该段配管的至最后一台内机之间所有内机)的马力数之和。
② 第一分歧管以外机总能力为准，其他分歧管不得大于第一个分歧管。
多联机空调系统施工技术方案
多联机空调系统施工技术方案1.施工准备(1)熟悉工程具体结构形式特点和使用功能。
(2)熟悉设计图纸中施工难度大、技术要求高的部位，制定施工方案。
(3)熟悉设计图纸中设备进入安装点的路径，核对立体交叉的各种尺寸。
(4)明确工程的工期。
满足甲方及装修单位要求。
2.安装工程总程序及技术要点(1)室内机的安装a.根据图纸，明确室内机位置，核对室内机型号、尺寸，确定定位点足够牢靠。
b.放线打孔，制作安装室内机吊杆,吊杆长度根据吊顶高度以室内机尺寸来确定。
c.打开包装，检查室内机外表无损后，可进行吊装，依据设计标高，用水平仪校正水平度，采用上下对夹定位法紧固固定螺栓。
d.在吊顶结束后，安装室内机面板或固定风口。
室内机(2)冷媒管布置安装a.施工工序支吊架制作安装→按图配管→充氮焊接→管路吹扫→打压试漏→扩口连接→干燥处理→包扎固定b.冷媒管线布置：需依据设计标高、路由、设置支吊架，不可用力卡死。
c.冷媒管必须选用质量可靠，管径、管壁符合工艺要求的铜管。
d.使用前需做清洁处理，可用净布抽拉法，对内壁进行处理。
e.清洁后铜管穿套管用满足设计要求的保温护套，留出焊接部位。
f.焊接采用专用磷铜银焊条进行钎焊，焊接过程中持续充氮，以防止产生氧化膜，焊点应光滑平整无泄露。
钳焊要求：①冷媒管钎焊前的准备：焊接设备的准备、铜管切口表面应平整，不得有毛刺、凹凸等缺陷，切口平面应平整。
允许偏差为管子直径的1%。
②冷媒管焊接温度为720~820℃，采用磷铜银焊条对焊口进行满焊。
钎焊工作宜向下或水平侧向进行，尽可能避免仰焊，接头的分支口一定要保持水平。
铜管焊接g.在穿墙或楼板的位置时，均应设套管，应符合规范要求。
h.冷媒分歧必须根据技术要求配置连接。
i.冷媒管道焊接完毕后，需做吹污处理，具体方法是：将氮气瓶压力调节阀与室外机接口连接好，将所有室内机的接口用盲塞堵好保留。
一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀5kg/cm2向管内充气，至于抵不住时快速释放绝缘物，脏物及水分即随着氮气一起被排出，以目测为标准。
多联式空调(热泵)机组应用与安装条文解读
多联式空调(热泵)机组应用与安装条文解读序言近年来，随着社会经济的不断发展，人们对于舒适度和环境保护的需求越来越高。
在家庭和商业场所中，空调设备已经成为不可或缺的存在。
作为一种节能环保的产品，多联式空调(热泵)机组逐渐受到人们的青睐。
然而，在使用和安装多联式空调(热泵)机组时，需要遵循一定的条文和规定，以确保其安全性和有效性。
本文将对多联式空调(热泵)机组的应用和安装进行详细解读，帮助读者对此有更深入的了解。
一、多联式空调(热泵)机组的应用领域1. 家庭环境多联式空调(热泵)机组适用于家庭环境中，它可以根据家庭的布局和需求进行灵活的安装，满足不同房间的供暖和制冷需求。
特别是在北方地区的冬季供暖季节，多联式空调(热泵)机组可以有效地提供舒适的取暖环境。
2. 商业场所在商业场所，多联式空调(热泵)机组同样发挥着重要的作用。
在写字楼、商场、酒店等场所，多联式空调(热泵)机组可以根据不同区域的需求进行灵活的控制，实现节能和舒适的空调效果。
3. 工业领域在一些工业生产场所，多联式空调(热泵)机组也能起到关键的作用。
例如在工厂生产车间，多联式空调(热泵)机组可根据生产设备的需求和员工的舒适度进行调节，提高工作效率和产品质量。
二、多联式空调(热泵)机组的安装要求1. 安装位置多联式空调(热泵)机组的安装位置需远离易燃易爆、腐蚀性气体、粉尘污染等场所，以确保安全和设备的正常工作。
安装位置还需要考虑通风情况和设备维护的便利性。
2. 配管安装在多联式空调(热泵)机组的安装过程中，配管的安装十分重要。
安装时，配管需要经过合理的设计和布置，保证空气流通畅通无阻。
配管的材质和连接方式也需要符合相关的标准和规定，以确保使用安全。
3. 电气安装多联式空调(热泵)机组的电气安装同样需要严格遵守相关的规定。
电气线路的走向和安装方式需符合电气安全规范，避免发生漏电、短路等安全隐患。
另外，电气设备的接地和绝缘等也是需要特别注意的地方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业资料分享GB/T《多联式空调（热泵）机组应用设计与安装要求》(征求意见稿)1范围本标准规定了多联式空调（热泵）机组的工程应用设计原则、设计方法，以及安装、调试与试运行、工程验收的步骤及其技术要求。
本标准也适用于低环境温度空气源多联式热泵（空调）机组。
发动机驱动的多联式空调（热泵）机组及水源多联式空调（热泵）机组可参照本标准执行。
本标准适用于采用R22、R410A、R407C制冷剂的上述各类机组（简称：多联式机组）。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50019采暖通风与空气调节设计规范JGJ 174-2009多联机空调系统工程技术规程GB 50243通风与空调工程施工质量验收规范GB/T 18837多联式空调（热泵）机组GB 21454多联式空调（热泵）机组能效限定值及能源效率等级GB/T 1527铜及铜合金拉制管GB/T 17791空调与制冷用无缝铜管GB/T 15586 设备及管道保冷设计导则GB 8175 设备及管道保温设计导则GB 50303建筑电气工程施工质量验收规程JGJ 16民用建筑电气设计规范JGJ 141 通风管道技术规程GB 50411 建筑节能工程施工质量验收规范GB 50189 公共建筑节能设计标准GB 50242 建筑给水排水及采暖工程施工质量验收规范GB/T 17794柔性泡沫橡塑绝热制品3术语GB/T 18837《多联式空调（热泵）机组》、GB 21454《多联式空调（热泵）机组能效限定值及能源效率等级》和GB 50019《采暖通风与空气调节设计规范》确立的以及下列术语和定义适用于本标准。
3.0.1 多联机空调（热泵）系统 multi -split air conditioning (heat pump) system经过工程设计，并在工程现场用规定管道将一台或数台室外机组和数台室内机组连接、安装组成的单一制冷循环直接蒸发式空气调节系统。
简称：多联机系统。
3.0.2 连接管 connecting pipe由制冷剂管道、阀门、弯头、分歧管等组成，用以连接室内、外机组，使之构成制冷剂循环的封闭回路，包括液体连接管和气体连接管。
3.0.3 连接管长度 connecting pipe length室外机组与室内机组之间的单程连接管实际长度。
3.0.4 连接管等效长度 equivalent connecting piping length连接管长度与连接管上的阀门、弯头、分歧管等阻力部件所对应的的等效长度之和。
3.0.5 分歧管 bifurcated pipe一种类似于三通、用来实现管道中制冷剂分流或合流的连接管件。
3.0.6 集支管 collected branch pipe一种在集管上设有多个支管接口、用来实现管道中制冷剂分流或合流的连接管件。
3.0.7配置率 ordonnance rate一套多联机系统所有室内机组名义制冷量之和与室外机组名义制冷量之比。
4设计4.1一般规定4.1.1设计时，应根据建筑物的用途与功能、使用要求、冷热负荷特点、所在的气侯区以及能源状况等，结合国家有关安全、环保、节能、卫生等方针、政策，会同有关专业通过综合技术比较确定具体的多联式机组型式。
机组仅在夏季运行时，宜采用单冷型机组；机组全年运行时，宜采用热泵型机组；在同一系统中如果存在需要同时供冷和供热的区域，宜采用热回收型机组；在具有峰谷电价政策的场所，通过技术经济分析合理时，宜采用蓄能（蓄冷、蓄热）型机组。
4.1.2选用的多联式机组，其性能必须符合GB 21454《多联式空调（热泵）机组能效限定值及能源效率等级》的规定。
4.1.3多联式机组的应用设计宜采用如下步骤进行：（1）按照房间的朝向、使用时间和频率、室内设计条件等，合理划分系统分区。
每个分区的多联机系统，其室外机组允许连接的室内机数量不应超过产品技术要求；（2）初选室内、外机组的具体型式和容量；（3）布置室内、外机组；（4）设计室内、外机组的连接管；（5）计算多联机系统的连接管等效长度，并根据连接管等效长度和多联式机组产品制造商提供的变工况运行特性（曲线或表格），修正多联式机组的制冷量和制热量，确认机组的容量和性能是否满足要求；如不满足，则返回步骤（1）重新设计；（6）设计空调凝结水管系统、风管系统、电气与控制系统。
4.1.4 设计时，应预留设备、管道及配件所必需的安装、操作和维修空间，并根据需要在建筑设计中预留安装和维修用孔洞。
4.1.5 设计时，应考虑施工及验收要求，并执行有关的施工及验收规范。
当设计对施工有特殊要求时，应在设计文件中加以说明。
4.1.6 多联机系统的工程施工图设计文件，应符合JGJ 174-2009《多联机空调系统工程技术规程》的相关规定。
4.2 负荷计算4.2.1 室内、外设计参数的选取应符合JGJ 174-2009《多联机空调系统工程技术规程》中3.2的规定。
4.2.2 负荷计算应符合JGJ 174-2009《多联机空调系统工程技术规程》中3.3的规定。
4.3 室内、外机组的型式和容量确定4.3.1 根据计算得到的建筑物区域或房间的逐时负荷，以同时保证制冷和供热要求为原则，确定相应室内机组的容量；根据空调房间的建筑构造、装潢条件和使用要求等，在保证良好气流分布的条件下，选择合理的室内机组型式。
4.3.2 根据计算得到的各分区多联机系统所承担的建筑物或建筑区域的冷/热负荷确定室外机组的容量。
4.3.3 在较大的建筑物或建筑区域中，宜采用多套多联机系统，也可采用多台模块室外机组的多联机系统形式。
4.3.4 当多联机系统的设计工况与多联式机组的名义工况不同时，多联机系统的实际制冷/制热量需根据设计工况下的温度、配置率、管长、室内外机组的安装高差以及融霜等因素进行修正，由此确定需选用的室外机组的名义制冷量和名义制热量。
采用各产品制造商的技术文件给出的α、β、δ，由公式（4.3.4）分别对室外机组的制冷量和制热量进行修正：δβα⋅⋅⋅=R Q Q（4.3.4）式中，Q ——室外机组的实际制冷/制热量（kW ）； Q R ——室外机组的名义制冷/制热量（kW ）；α——制冷/制热量的温度和配置率修正系数，采用产品制造商的推荐值；β——制冷/制热量的管长和室内、外机组的安装高差综合修正系数，采用产品制造商的推荐值；δ——制热时的融霜修正系数，采用产品制造商的推荐值。
4.4室内、外机组的布置4.4.1室内机组宜采用产品制造商推荐的方式布置；冬季需要采暖的，如果吊顶较高，应尽量避免采用顶送顶回的送风方式。
4.4.2当将室内机组安装在室外、有油烟污染以及酸碱环境中时，应向产品制造商提出，以便采用相应的专用措施。
当室内机组安装在有电磁波产生的设备附近时，室内机组的电控箱、遥控器和遥控线，要用铁盒、铁管保护并接地，避免电磁干扰。
4.4.3室外机组的布置应遵循以下原则：（1）室外机组应设置在通风良好的场所，并考虑季风和楼群风对室外机组排风的影响；（2）室外机组宜设置于阴凉处，应避开阳光直射或高温热源的直接辐射，且不应设置在多尘或污染严重的地方；（3）室外机组应远离电磁波辐射源设置，与辐射源的间距至少在1m以上；（4）室外机组的排风不应影响邻居住户的开窗通风；（5）室外机组应尽可能设置在离室内机组较近的位置；（6）室外机组之间、室外机组与周围障碍物之间应有安装、维护空间或通道。
4.4.4当室外机组集中布置时，应在室外机组周围留有充足的散热空间，以防止进、排风的气流短路或吸入其他机组的排风。
当布置条件无法满足产品制造商要求时，可采用抬高机组安装高度、加装室外机组导风管或改变室外机周围的围护结构等措施改善散热条件。
必要时，宜采用气流组织模拟分析方法，辅助确定室外机组的进、排放口安装位置。
4.4.5当室外机组布置在建筑物各层的空调机房中时，应考虑既不应影响建筑立面的景观，又有利于与室外空气的热交换，同时便于清洗和维护室外散热器。
室外机组的设置位置应符合下列规定：（1）空调机房的尺寸及围护结构必须满足室外机组的安装、维护及空气流通空间要求；（2）应采用导风管将室外机组的排风直接排至室外空间，并避免导风管漏风，同时需校核室外机组风机的机外静压应大于进风口和排风导风管的阻力之和；（3）应避免室外机组进、排风的气流短路，宜将室外机组的机房布置在建筑的边角处，分别从不同方向进风和排风。
在不同进、排风口位置条件下，宜采用表4.4.5推荐的风速；4.4.5 不同进、排风口位置的进、排风推荐风速（4）设置在多层或高层建筑中的室外机组，不应从下到上逐层、依次布置在建筑物的竖向凹槽内；必要时，宜采用气流组织模拟分析方法，辅助确定室外机组以及进、排风口的安装位置。
