预应力锚索加固单根及单元工程施工质量验收评定表填表说明

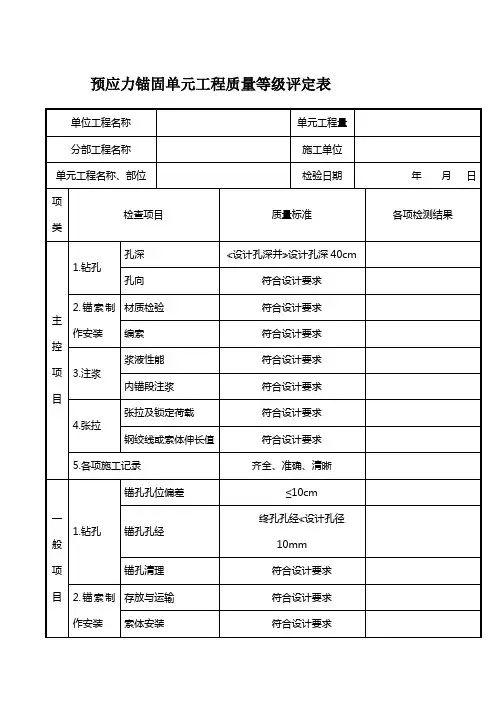

预应力锚固单元工程质量等级评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
检验日期
年 月 日
项类
检查项目
质量标准
各项检测结果
主控项目
1.钻孔
孔深
≮设计孔深并≯设计孔深40cm
孔向
符合设计要求
2.锚索制作安装
材质检验
符合设计要求
编索
符合设计要求
3.注浆
浆液性能
符合设计要求
内锚段注浆
符合设计要求
4.张拉
张拉及锁定荷载
结构与形体
符合设计要求
防护措施
符合设计要求
本单元工程的主控项目 %符合标准，一般项目 %符合标准。
评 定 意 见
单元工程质量等级
施工单位
初检
签名： 年 月 日
监理单位
签名：
年 月 日
复检
签名： 年 月 日
终检
签名： 年 月 日
注1：各孔检测结果凡可用数据表示的均应填写数据。不便使用数据表示的可以用符号表示，“√”表示“符合质量标准”；“X”表示“不符合质量标准”。
符合设计要求
钢绞线或索体伸长值
符合设计要求
5.各项施工记录
齐全、准确、清晰
一般项目
1.钻孔
锚ቤተ መጻሕፍቲ ባይዱ孔位偏差
≤10cm
锚孔孔经
终孔孔经≮设计孔径10mm
锚孔清理
符合设计要求
2.锚索制作安装
存放与运输
符合设计要求
索体安装
符合设计要求
3.注浆
封孔注浆
符合设计要求
4.锚墩及封锚
混凝土性能
符合设计要求
基面清理
符合设计要求
预应力锚索加固单根及单元工程施工质量验收评定表填表说明
预应力锚索加固单根及单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.本表适用于预应力锚索加固岩土边坡或洞室围岩工程，加固混凝土结构物工程可参照使用。
2.单元工程划分：单根预应力锚索设计张拉力大于或等于500kN的，应每根锚索划分为一个单元工程；单根预应力锚索设计张拉力小于500kN的，宜以3～5根锚索划分为一个单元工程。
3.单元工程量：填写本单元锚索的根数和长度（m）。
4.本单元工程单孔施工工序分为钻孔、锚束制作安装、外锚头制作和锚索张拉锁定（包括防护）4个工序，其中锚索张拉锁定为主要工序。
本表是在表3.14.1～表3.14.4工序质量验收评定合格后完成。
5.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6.预应力锚索加固单根施工质量验收评定标准。
（1）合格标准：工序施工质量验收评定全部合格。
（2）优良标准：工序施工质量验收评定全部合格，其中3个及以上工序施工质量达到优良，并且锚索张拉锁定工序施工质量达到优良。
7.预应力锚索加固单元工程施工质量验收评定标准。
（1）对于单根锚索为一个单元工程的，按单根锚索施工质量验收评定结果作为单元工程验收评定结果；各项报验资料应符合SL633—2012的要求。
（2）对多根锚索划分为一个单元工程的，应按以下标准进行验收评定。
锚索100%合格，优良率小于70%，各项报验资料应符合SL633—2012的要求，单元工程评定合格；锚索100%合格，优良率不小于70%，各项报验资料应符合SL633—2012的要求，单元工程评定优良。
锚索单元工程质量验收评定表格
施工单位：合同编号：监理单位：编号：
施工单位：合同编号：监理单位：编号：
施工单位：合同编号：监理单位：编号：
施工单位：合同编号：监理单位：编号：
注：1、单元质量评定以工序评定为依据；2、☆为主要检测工序；3、△为主要检测项目。
施工单位：合同编号：监理单位：编号：
对穿预应力锚索单元工程质量评定表
施工单位：合同编号：
监理单位：编号：
施工单位：合同编号：监理单位：编号：
红岭水利枢纽工程
预应力锚索灌浆记录
施工单位：合同编号：
监理单位：编号：
锚索编号：孔口桩号、高程：浆泵型号：孔径；灌浆方法：200 年月日班倾角：孔深：内锚段长：张拉段长：水泥：第页共页
记录：计量：审核：监理：
红岭水利枢纽工程
预应力锚索张拉记录表
施工单位：合同编号：监理单位：编号：
张拉日期：200 年月日
记录：计量：审核：监理：
红岭水利枢纽工程
预应力锚索造孔记录表
施工单位：合同编号：监理单位：编号：钻孔日期：
记录：计量：审核：监理：
施工单位：合同编号：
监理单位：编号：。

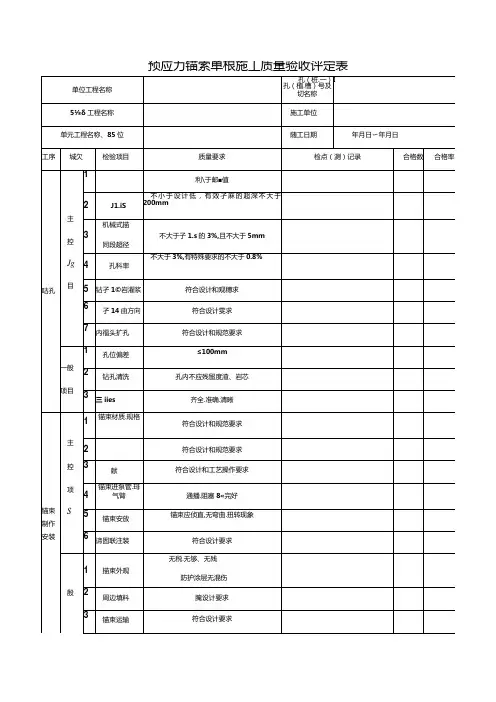

预应力锚索单根施工质量验收评定表.docx
1
豌土蹄
符合设计要求
2
基面清理
够设计要求
3
结构与体形
符合设计要求
锚索张拉锁定
主
控
目
1
济索张拉程序.标准
符合设计及规范要求
2
锚索张拉
符合设计要求.符合张拉程序
3
索体伸长值
符合设计要求
→
锚索笆）定
符合设计及视范要求
S
施工记录
齐全.准确.SW
一般
项目
1
锚具外索
体切割
符合设计要求
2
封孔灌架
密实.无连通气泡.无跳空4源自孔科率不大于3%,有特殊要求的不大于0.8%
5
钻孑1©岩濯浆
符合设计和观穗求
6
孑14由方向
符合设计雯求
7
内福头扩孔
符合设计和规范要求
一般
项目
1
孔位偏差
≤100mm
2
钻孔清洗
孔内不应残留度渣、岩芯
3
三iies
齐全.准确.清晰
锚束制作
安装
主
控
项
S
1
锚束材质.规格
符合设计和规范要求
2
符合设计和规范要求
3
3
锚头防护措施
符合设计要求
施工单（S
自评意贝
主控项目松验点100%合格∙TS项目逐项检验点的合格率不彳肝且不合格点不集中分布.
工序质量等级评定（签字，加盖公二）年月曰
监3?单位
总核评定意见
经麦核,主控项目检蛤点100%合格,一般项目逐段险点的合格率不低于且不合格点不集中分
布.
工序质量等级评定为：（签字，JO盖公IiJ）年月日

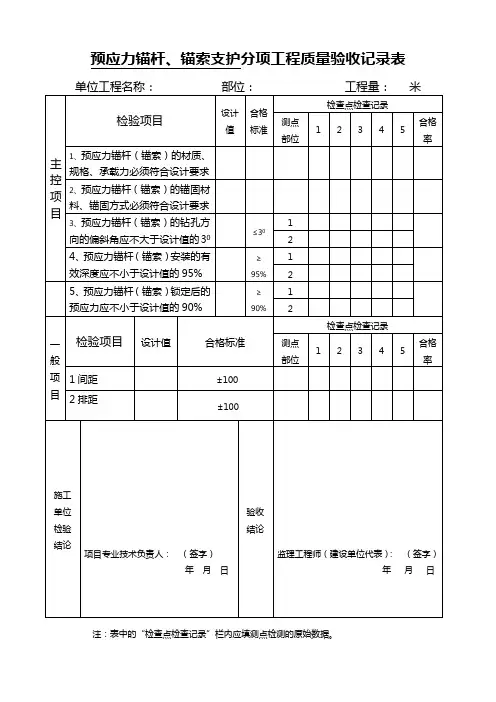

预应力锚杆锚索支护分项工程验收表
单位工程名称：部位：工程量：米
主控项目
检验项目
设计值
合格标准
检查点检查记录
测点
部位
1
2
3
4
5
合格率
1、预应力锚杆（锚索）的材质、规格、承载力必须符合设计要求
2、预应力锚杆（锚索）的锚固材料、锚固方式必须符合设计要求
3、预应力锚杆（锚索）的钻孔方向的偏斜角应不大于设计值的30
结论
监理工程师（建设单位代表）： （签字）
年月日
注：表中的“检查点检查记录”栏内应填测点检测的原始数据。
≤30
1
2
4、预应力锚杆（锚索）安装的有效深度应不小于设计值的95%
≥95%
1
2
5、预应力锚杆（锚索）锁定后的预应力应不小于设计值的90%
≥90%
1
2
一般项目
检验项目
设计值
合格标准
检查点检查记录
测点
部位
1
2
3
4
5
合格率
1间距
±100
2排距
±100
施工单位
பைடு நூலகம்检验
结论
项目专业技术负责人： （签字）
年月日
验收
预应力锚索加固单根外锚头制作工序施工质量验收评定表
年月日
符设计要求
施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率不低于＿＿%，且不合格点不集中分布。
工序质量等级评定为：
（签字，加盖公章）
年月日
监理单位复核评定意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率不低于＿＿%，且不合格点不集中分布。
工序质量等级评定为：
预应力锚索加固单根外锚头制作工序施工质量验收评定表
单位工程名称
孔（桩、槽）号及工序名称
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日～年月日
项次
检验项目
质量要求
检查（测）记录
合格数
合格率
主
控
项
目
1
垫板承压面与锚孔轴线夹角
90°±0.5°
一般项目
1
混凝土性能
符合设计要求
2
基面清理
符合设计要求
3
结构与体形
锚索质量检验评定表(填写示例)
分项工程名称：左侧坡面防护所属分部工程名称：砌筑防护工程所属建设项目：XXXXXX高速公路
工程部位：K10+100-K10+200第2级锚索框格梁护坡施工单位：XXXXXXXXXX集团有限公司监理单位：XXXXXXXXX监理咨询公司编号：
基 本
要 求
1、砂浆所用的水泥、砂、石、水和外掺剂的质量和规格必须符合有关规范的要求，按规定的配合比施工。
2、锚杆的质量和规格，必须满足设计和有关规范的要求，根数不得少于设计数量。
实
测
项
目
项次
检 查 项 目
规定值或允许偏差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分权值加权得分来自1锚索孔深（mm)
不小于设计
评定30点，合格30点。
100
100
1
100
2
预应力筋表面清洁
减 分
0
监 理
意 见
经检，该项工程各项指标符合设计及规范要求，评定合格。2016.2.1
质量保证资料
齐全
减 分
0
工程质量等级评定
评 分：100 质量等级： 合格
检测负责人：项目部总工检测：质检员记录：质检员复核：项目部质检负责人2016年2月1日
锚索孔径（mm)
不小于设计
评定30点，合格30点。
100
100
1
100
3
锚索长度（mm)
不小于设计
评定30点，合格30点。
表(长水)3.14-1 预应力锚索加固单根钻孔工序施工质量验收评定表
单位工程名称
锚索孔编号
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日~年月日
项次
检验项目
质量要求
检查（测）记录
合格数
合格率
主控
项目
1
孔径
不小于设计值
2
孔深
不小于设计值，有效孔深的超深不大于200mm
3
机械式锚固段超径
不大于孔径的3%，且不大于5mm
4
孔斜率
不大于3%，有特殊要求的不大于0.8%
5
钻孔围岩灌浆
符合设计和规范要求
6
孔轴方向
符合设计要求
7
内锚头扩孔
符合设计及规范要求
一般
项目
1
孔位偏差
≤100mm
2
钻孔清洗
孔内不应残留废渣、岩芯
3
施工记录
齐全、准确、清晰
施工单位
自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率均不小于%，不合格点不集中分布且未超出有关规范或设计要求的限值，各项报验资料SL633-2012的要求。
工序质量等级评定为：
（签字，加盖公章）年月日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率均不小于%，不合格点不集中分布且未超出有关规范或设计要求的限值，各项报验资料SL633-2012的要求。
工序质量等级评定为：
（签字，加盖公章）年月日
长沙市水利水电工程质量监督站根据SL633—2012编制
预应力锚索支护工序质量验收记录表
检验项目
（设计值）
标准规定
检查点检查（抽查）记录
等级
优良率
合格
优良
测点部位
1
2
3
4
5
6
3.钻孔方向（90°）
钻孔方向与设计的偏差≤3°5°
优良
100%
4.安装有效深度（6000）mm
任一根≥95%
不小于有效深度
6030
6000
6010
优良
5.预应力（100KN）
最小值≥90%
预应力锚索支护工序质量验收记录表
MKJ304042001
单位工程名称：副井井底车场 - 段（146.378m）部位：0m~4m工程量：4 m
保
证
项
目
检验项目
质量情况
评定情况
1.预应力锚索的材质、规格、承载力必须符合设计要求
经查验，符合设计要求
符合
2.预应力锚索的锚固材料、锚固方式必须符合设计要求
经查验，符合设计要求
监理（或建设）单位验收结论
监理工程师（或建设单位代表）：（签字）年月日
不小于设计值
101
100
100
优良
一
般
项
目
检验项目
（设计值）
合格标准
（mm）
合格率
等级
测点部位
1
2
3
4
5
6
1.间距（2000mm）
±100
最大值
2050
100%
优良
最小值
1970
2.排距（2400mm）
±100
最大值
2430
100%
最小值
2350
表(长水)3.14 预应力锚索加固单根及单元工程施工质量验收评定表
预应力锚索加固单根及单元工程施工质量验收评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日~年月日
锚索孔编号
工序质量
评定结果
1.钻孔
2.锚束制作安装
3.外锚头制作
△4.锚索张拉锁定
单根质量验收评定
施工单位
自评意见
监理单位
复核意见本单元工程内共有根，其中优 Nhomakorabea根，优良率%
施工单位自评意见
单根质量100%合格，其中优良率为%，各项报验资料SL633-2012的要求。
单元工程质量等级评定为：
（签字，加盖公章）年月日
监理单位复核意见
经复核，单根质量100%合格，其中优良率为%，各项报验资料SL633-2012的要求。
单元工程质量等级评定为：
（签字，加盖公章）年月日
注1：对关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求满足SL 176的规定。
注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。
长沙市水利水电工程质量监督站根据SL633—2012编制
