EPON光纤接入模式介绍

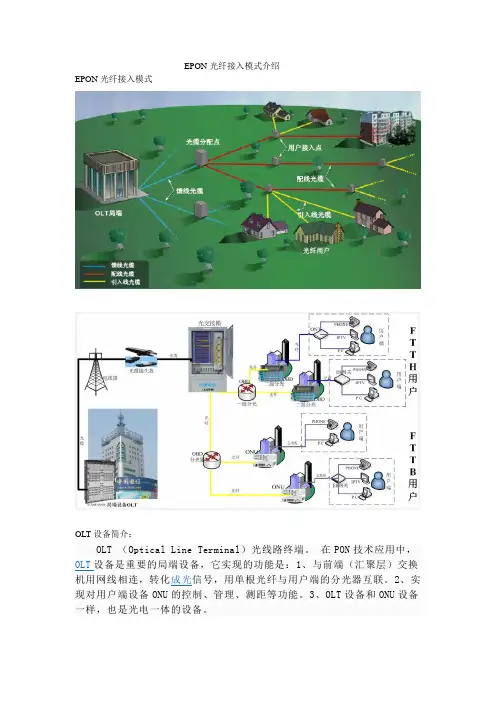

EPON光纤接入模式
OLT设备简介:
OLT (Optical Line Terminal)光线路终端。在PON技术应用中,OLT设备是重要的局端设备,它实现的功能是:1、与前端(汇聚层)交换机用网线相连,转化成光信号,用单根光纤与用户端的分光器互联。2、实现对用户端设备ONU的控制、管理、测距等功能。3、OLT设备和ONU设备一样,也是光电一体的设备。
EPON网络由OLT、ODN和ONU三部分组成。OLT属于接入网的业务节点侧设备,通过SNI接口与相应的业务节点设备相连,完成接入网的业务接入。
主要完成PON网络的上行接入和通过PON口通过ODN网络(光纤和无源分光器组成)和ONU设备相连,一般采用1:32或1:64组成整个PON
网络。一般PON口通过单根光纤和ODN网相连,分光器做1:n(n=2、4、8、16、32、64等),ONU下行采用广播方式,ONU设备选择性接收。上行采用共享方式。
PON网络图
PON技术的发展经历了APON/BPON、EPON和GPON的过程,正向10G PON和WDM PON演进。PON技术因部署灵活、成本逐步降低,已经被广泛采用,成为当前固定宽带接入的主要方式。
EPON
EPON(基于以太网的无源光网络)是PON网络的一种,是随着电信技术发展,为满足视频、数据等高速率宽带业务需求而被广泛采用的一种综合接入技术。EPON网络由OLT、ODN和ONU三部分组成。主要特点是点对多点,线路无源,网络层次简单明晰,能够提供语音、宽带、CATV等多种业务的综合接入。
EPON系统采用上下行对称传输,标称速率为1.25G
EPON的标准是IEEE 802.3 ah,以千兆以太网技术为基础,通过MAC 层之上的点到多点控制协议(MPCP)来实现PON的点到多点传输方式,协议实现简单,但OAM能力稍弱。
GPON
GPON的标准是ITU-T G.984系列,沿用了APON的标准协议框架,增加了GEM 这一新的TC层帧封装方式,对QoS和OAM有严格规定,承载TDM业务的能力较强,协议相对复杂。GPON传输速率高,分路比大,能够提供高定时精度的TDM 业务。
ODN基本概念
ODN是基于PON设备的FTTH光缆网络。其作用是为OLT和ONU之间提供光传输通道。从功能上分,ODN从局端到用户端可分为馈线光揽子系统,配线光揽子系统,入户线光缆子系统和光纤终端子系统四个部分。
桥接放大器网络监控的设备叫做光节点。
ONU功能
1、选择接收OLT发送的广播数据;
2、响应OLT发出的测距及功率控制命令;并作相应的调整;
3、对用户的以太网数据进行缓存,并在OLT分配的发送窗口中向上行方向发送。
ONU设备
完全符合IEEE 802.3/802.3ah
·接收灵敏度高达-25.5dBm
·发送功率高达-1至+4dBm
·PON使用单光纤连接到OLT,然后OLT连接到ONU。ONU提供数据、IPTV(即交互式网络电视),语音(使用IAD,即Integrated Access Device 综合接入设备)等业务,真正实现“triple-play”应用。
·最高速率PON:上下行对称1Gb/s数据、VoIP语音和IP视频服务。
·基于自动发现与配置的ONU“即插即用”
·基于服务水平协议(SLA)计费的高级服务质量(QoS)功能
·丰富强大的OAM功能支持的远端管理能力
·高灵敏度光接收和低输入光功耗
·支持Dying Gasp功能
