• 冷轧板形控制技术代表轧钢领域单项技术最高水
冷轧产品板型控制技术浅析
冷轧产品板型控制技术浅析文中就冷轧产品板型控制技术，分析了影响带钢板型的主要因素，提出了冷轧板型控制的主要方法，并对轧制过程中板型控制进行了讨论。
关健词：冷轧；板型控制板型是冷轧产品质量的重要评价指标。
近年来，用户对产品不断提出新的要求，饱和的钢材市场更加促使了各大钢厂对产品质量的重视。
在冷轧板生产过程中，板型控制是提高和稳定产品质量的重要途径，是带钢平直度、凸度等指标的决定性因素。
1 影响板型的主要因素1.1 原材料来料为热轧卷，其主要缺陷多为带钢边部波浪和镰刀弯。
无论是边浪还是镰刀弯，经过冷轧工艺成型后，均会影响后续产品质量。
1.2 轧制壓下量压下量的均匀程度直接影响到带钢经轧制后沿纵向延伸量的均匀程度，若带钢中部压下量高于两边部，就会在产品中部生成鼓浪，当两边部压下量高于中部时，又会在带钢两边部产生边浪。
1.3 轧辊变形量在较高的轧制力作用下，轧辊会产生径向弹性变形，同时由于轧制过程产生的摩擦热和变形热，使得轧辊产生热变形，这两种变形量均会使得辊缝不匀，造成产品横向厚度分成不匀。
此外，轧辊本身质量问题（如辊面压痕、软点等）、轧辊磨损不匀等也会影响产品板型。
1.4 压扁量与金属横流动因素在轧制过程中，带钢两边部金属比中部更容易产生横向流动，使轧辊与边部带钢压扁量及带钢边部轧制力明显减小，增加了两边部的减薄量。
因此，部分带钢的边部厚度会实然变薄，即边部减薄现象。
为保产品质量，这种现象会使得切边量增加，成才率降低。
2 板型控制的主要方法之前，人们只重视冷轧产品板型在冷轧过程中的控制，主要包括轧制过程中轧辊磨损、设备的弹性变形、轧辊的轴向位移、乳化液辅助轧制效果、热凸度等方面。
其实除此之外，原材料质量、酸洗及轧制后的工序处理均与产品板型具有很大关系。
2.1 提高来料板型质量热轧时要合理控制钢坯来料温度及目标轧制温度，以有效控制终轧后钢带边部温度，从而确保边部组织晶粒成长均匀，改善热轧板的机械性能和板型。

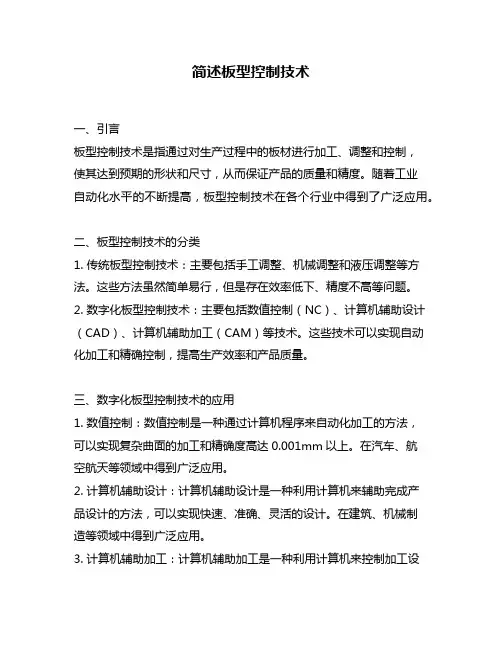

简述板型控制技术
简述板型控制技术一、引言板型控制技术是指通过对生产过程中的板材进行加工、调整和控制，使其达到预期的形状和尺寸，从而保证产品的质量和精度。
随着工业自动化水平的不断提高，板型控制技术在各个行业中得到了广泛应用。
二、板型控制技术的分类1. 传统板型控制技术：主要包括手工调整、机械调整和液压调整等方法。
这些方法虽然简单易行，但是存在效率低下、精度不高等问题。
2. 数字化板型控制技术：主要包括数值控制（NC）、计算机辅助设计（CAD）、计算机辅助加工（CAM）等技术。
这些技术可以实现自动化加工和精确控制，提高生产效率和产品质量。
三、数字化板型控制技术的应用1. 数值控制：数值控制是一种通过计算机程序来自动化加工的方法，可以实现复杂曲面的加工和精确度高达0.001mm以上。
在汽车、航空航天等领域中得到广泛应用。
2. 计算机辅助设计：计算机辅助设计是一种利用计算机来辅助完成产品设计的方法，可以实现快速、准确、灵活的设计。
在建筑、机械制造等领域中得到广泛应用。
3. 计算机辅助加工：计算机辅助加工是一种利用计算机来控制加工设备进行自动化加工的方法，可以实现高效率、高精度的生产。
在电子、船舶等领域中得到广泛应用。
四、数字化板型控制技术的优势1. 提高生产效率：数字化板型控制技术可以实现自动化加工和快速调整，大大提高了生产效率。
2. 提高产品质量：数字化板型控制技术可以精确控制产品尺寸和形状，保证了产品的质量和精度。
3. 降低成本：数字化板型控制技术可以减少人力投入和误差，降低了生产成本。
五、数字化板型控制技术的发展趋势1. 智能化：未来数字化板型控制技术将更加智能化，可以自主学习和调整生产过程。
2. 多功能性：未来数字化板型控制技术将不仅可以实现板材加工，还可以实现多种材料的加工。
3. 网络化：未来数字化板型控制技术将更加网络化，可以实现远程监控和管理。
六、结论数字化板型控制技术是当前工业自动化的重要组成部分，具有广泛的应用前景和优势。
板形控制技术绪论优质获奖课件
