空压机热能热水机组
空压机余热回收机
![空压机余热回收机](https://img.taocdn.com/s3/m/3f172f7aa26925c52cc5bfb5.png)

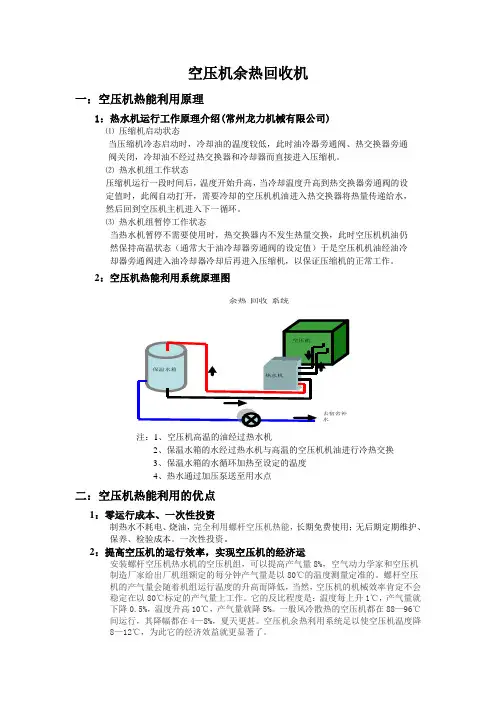

空压机余热回收机一:空压机热能利用原理1:热水机运行工作原理介绍(常州龙力机械有限公司)⑴压缩机启动状态当压缩机冷态启动时,冷却油的温度较低,此时油冷器旁通阀、热交换器旁通阀关闭,冷却油不经过热交换器和冷却器而直接进入压缩机。
⑵热水机组工作状态压缩机运行一段时间后,温度开始升高,当冷却温度升高到热交换器旁通阀的设定值时,此阀自动打开,需要冷却的空压机机油进入热交换器将热量传递给水,然后回到空压机主机进入下一循环。
⑶热水机组暂停工作状态当热水机暂停不需要使用时,热交换器内不发生热量交换,此时空压机机油仍然保持高温状态(通常大于油冷却器旁通阀的设定值)于是空压机机油经油冷却器旁通阀进入油冷却器冷却后再进入压缩机,以保证压缩机的正常工作。
2:空压机热能利用系统原理图余热回收系统空压机保温水箱热水机去宿舍补水注:1、空压机高温的油经过热水机2、保温水箱的水经过热水机与高温的空压机机油进行冷热交换3、保温水箱的水循环加热至设定的温度4、热水通过加压泵送至用水点二:空压机热能利用的优点1:零运行成本、一次性投资制热水不耗电、烧油,完全利用螺杆空压机热能,长期免费使用;无后期定期维护、保养、检验成本。
一次性投资。
2:提高空压机的运行效率,实现空压机的经济运安装螺杆空压机热水机的空压机组,可以提高产气量8%,空气动力学家和空压机制造厂家给出厂机组额定的每分钟产气量是以80℃的温度测量定准的。
螺杆空压机的产气量会随着机组运行温度的升高而降低,当然,空压机的机械效率肯定不会稳定在以80℃标定的产气量上工作。
它的反比程度是:温度每上升1℃,产气量就下降0.5%,温度升高10℃,产气量就降5%。
一般风冷散热的空压机都在88—96℃间运行,其降幅都在4—8%,夏天更甚。
空压机余热利用系统足以使空压机温度降8—12℃,为此它的经济效益就更显著了。
3: 空压机不同温度下的产气量与经济效益(8.0kg/cm2工作压力下,80→90℃日产气经济性能比较)气泵功率KW/PH 80℃产气m3/min90℃产气m3/min±M3/H±M3/24H KWH/天0.65元/KWH电费(元)/天15/20 2.30/2.185 6.5156.017.011.0522/30 3.4/3.2310.2245.026.016.930/40 5.0/4.7515.0360.036.023.437/50 6.0/5.718.0432.044.428.8645/607.1/6.7421.3510.053.834.9755/7510.0/9.530.0720.066.042.975/10012.0/11.436.0864.090.058.5热交换器的集热量大约为空压机功率的65%(实测数据,因空压机负荷情有差异导致集热量稍有差别),每30HP(22KW)的空压机每小时的集热量:Q=22KW×65%×860 Kcal/h = 12298Wh(1千瓦·时=860千卡)4、每小时产热水量:假设初始水温为15℃,则每小时可产55℃热水量为:Q 12298M= ------------ = ------------------------------------------- = 307.45L D×C×△T 1Kcal/kg℃×1kg/L×(55-15)℃空压机每天24小时开机时热水的供应量为307.45×24=7378.8L=7.3T当空压机负载率在80%时的产水量为7.3×0.8=5.8T空压机热水机可以使运行温度在80—84℃间运行。
空压机余热回收利用生产热水技术常见问题
![空压机余热回收利用生产热水技术常见问题](https://img.taocdn.com/s3/m/0c81d60ccd7931b765ce0508763231126fdb7744.png)
空压机余热回收利用生产热水技术常见问题1.空压机热回收生产热水的前提条件?答:企业有(喷油螺杆式/滑片式/涡漩式)空气压缩机,同时企业认同空压机余热回收为企业带来的经济效益。
2.空压机余热回收利用生产热水工程对空压机会不会有损害?答:不会。
而且反倒提高空压机工作效率,并使空压机系统节能。
首先要保证空压机运行的安全,在此基础上能充分利用空压机余热,经过专业技术制造,完善的控制系统,及时的售后服务的设备均可称之为好设备。
对空压机不会有任何损害,反到提高其工作效率第一,不会泄漏。
在工艺上,采用无缝焊接,可以避免。
我们的空压机热交换器是经过现场数据反复测试改进而成的。
换热器设计参数如下:设计运行耐压:油/气侧:10.0kg/cm2;水侧:22.0 kg/cm2设计试验压力:油/气侧:20.0kg/cm2;水侧:33.0kg/cm2设计耐热温度:油/气侧:120℃;水侧:100℃设计水温热度:冬季≥50℃,夏季≥60℃设计检验标准按照《制冷用换热器标准》JB8701-1998:设计压力:30bar,试验压力45bar。
油压正常。
空压机热交换器回收管道与空压机润滑油油管管径截面面积相等,润滑油在空压机、热交换机管道之间流速不变,从而控制油压不变。
并且在高度和距离上都有严格要求。
提高效率。
节能安全。
热交换器对空压机优越的热交换,空压机风冷部分散热风机或散热器(因油温、气温降设定的条件之下)故自动停用,同时可冷却空压机产生出来的气体,减少了干燥机的工作负荷,从而达到空压机、干燥机省电、节能、环保、减排、降低磨损、延长寿命、安全可靠。
实现热水0成本营运..实施空压机热回收工程需要注意那些事项?答:A)热能利用量;B)空压机的运行时间,主要是加载时间;C)空压机循环油的流量;D)场地是否合适施工;E)到末端的距离;F)每天热水使用的量;G)空压机热交器和保温塔和管道的布置情况,高度差情况,距离情况,走向情况等。
4.如何实施空压机热回收工程?答:A)热能审计,了解企业的设备运行状况,评估可利用热源的利用空间;也就是企业空压机能产出多少热水。
空气源热泵热水机组 说明书
![空气源热泵热水机组 说明书](https://img.taocdn.com/s3/m/6315aa3b30b765ce0508763231126edb6f1a7617.png)
空气源热泵热水机组说明书概述空气源热泵热水机组是一种新型的热水供应设备,通过利用空气中的热能,将热能转移到热水中,实现热水的加热功能。
本说明书将介绍空气源热泵热水机组的工作原理、使用方法和注意事项等内容,帮助用户正确、安全地使用该设备。
工作原理空气源热泵热水机组的工作原理基于热泵技术。
该设备通过内部的压缩机、蒸发器、冷凝器、换热器等部件,将空气中的热能传递到热水中。
具体工作流程如下:1.压缩机工作:空气中的低温低压制冷剂被压缩机吸入,通过压缩将其转化为高温高压制冷剂。
2.换热器传热:高温高压制冷剂通过换热器与热水进行热交换,将热能传递到热水中。
3.膨胀阀节流:经过换热之后的制冷剂通过膨胀阀进行节流,使其温度和压力降低。
4.蒸发器换热:制冷剂在蒸发器中进行换热,吸收热水中的热量,使水温升高。
5.冷凝器换热:制冷剂通过冷凝器进行换热,释放热能到外部环境,使制冷剂再次变为低温低压状态。
使用方法使用空气源热泵热水机组时,需要注意以下几点:1.安装位置选择:选择安装位置时应考虑机组尺寸、噪音和排气的问题。
机组应远离易燃易爆物品,同时应避免在噪音敏感区域安装。
2.电源接入:接入电源前需确认电压和频率是否与机组要求匹配,并选择正确的电源线。
接线应正确牢固,避免电源短路或漏电。
3.水管连接:将机组的进水口与热水供应管道相连接,出水口与热水使用设备相连接。
连接时应注意密封,避免漏水。
4.控制面板设置:根据实际需求,设置机组的温度、压力等参数。
设置时应阅读使用说明,确保操作正确。
注意事项在使用空气源热泵热水机组时,需要注意以下几点:1.清洁与维护:定期清洁热泵机组的换热器、滤网等部件,以保证热泵的正常工作。
如发现故障或异常,应及时联系专业维修人员进行处理。
2.制冷剂泄漏:热泵机组使用制冷剂进行工作,若发现制冷剂泄漏的情况,应立即停止使用并联系专业人员进行修理。
切忌直接处理制冷剂。
3.确保通风:安装时应确保机组周围有足够的通风空间,避免过热影响机组的正常工作。
《卓越热回收系统用户手册之操作界面说明》V2014
![《卓越热回收系统用户手册之操作界面说明》V2014](https://img.taocdn.com/s3/m/045d9e1a0b4e767f5acfce18.png)
C4.1
C4.2
(第 6 页/共 10 页)
用户手册 之 界面操作说明
输出延时:当送水条件满足后,送水信号发出,输水 泵经延时后启动; 输出延时:当送水条件终止后,送水信号停止,输水 泵经延时后停止 按 F1 设置输水结构 (输水)双管循环(结构):采用循环加热方式的循 环水箱到蓄水箱之间采用的双管输水的大循环结构 (蓄水箱与循环水箱分别采用不同管道输水) (输水)单管循环(结构) :采用循环加热方式的循 环水箱到蓄水箱之间采用的单管输水的大循环结构 (蓄水箱与循环水箱采用同一管道输水) 按 F2 设置单管循环的桥接方式
C4.3
C4.4
6. 联控参数
编号
设置及参数说明 按【F1】设置空压机的冷却匹配型式 水冷形式:空压机为水冷式 风冷形式:空压机为风冷式 按【F2】设置是否启动风冷机的风扇控制,启用与 原冷却匹配的增效热利用控制 采用:采用原冷去方式切换控制以提高热利用效率 按【F3】风冷机变频控制有效时,可以实现空压机 风机的变频控制, 变频控制的相关参数进入[F4 参数] 可设置, (参见☞C9.4.1 需硬件)
(第 2 页/共 10 页)
用户手册 之 界面操作说明
屏幕设置及操作基本用法
在设置界面中,用手触摸待改变的参数,或用【SET】键选择该参数,选中后修改其值后用【ENT】 键确认。界面退出按【ESC】键。符号●为选定项,〇为非选定项,手型符的功能键选择项为设定 功能键。箭头△▽为屏幕翻页键。 温度设定方法 参数设置可以按【SET】选择待修改的参数,按数值键输入具体数值,按【ENT】键确认。重复 以上过程。也可以直接使用触屏,选择可设置的参数,按【ENT】键确认,按【ESC】键放弃。 各操作设置界面
真空热水机组介绍
![真空热水机组介绍](https://img.taocdn.com/s3/m/7e9c3f3117fc700abb68a98271fe910ef12dae8b.png)
1、设备介绍
真空热水机组是由加热器、负压蒸汽室、热媒水等组成。
机组整体为一个大型重力式热管,热媒水被加热后产生负压蒸汽,在热交换器表面凝结并释放出大量的汽化热,加热热交换器中的水,使其达到设定的温度并输送给用户空调和卫生热水。
冷凝水在重力的作用下重回到热媒水中,热媒水不断在密闭的机组内进行沸腾一蒸发一凝结一热媒水的循环。
优点:
1.自动化程度高,可实现全自动运行。
2.锅筒内采用负压蒸气室,安全系数高。
3.热交换器采用紫铜管,使出口热水非常卫生,可直接使用。
4.功能齐全,可实现一机多用。
产品结构照片:
2、技术参数表JGZK1.4-YQ。
空压机热回收-制热水方案
![空压机热回收-制热水方案](https://img.taocdn.com/s3/m/53a24dc9a1c7aa00b52acbe6.png)

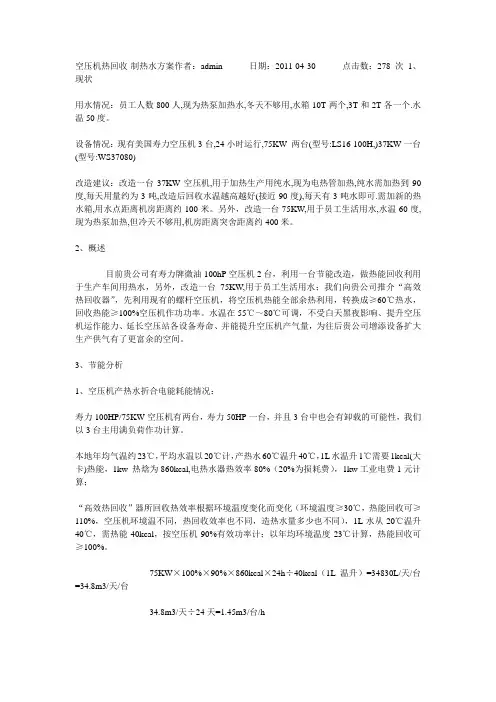

空压机热回收-制热水方案作者:admin 日期:2011-04-30 点击数:278次1、现状用水情况:员工人数800人,现为热泵加热水,冬天不够用,水箱10T两个,3T和2T各一个.水温50度。

设备情况:现有美国寿力空压机3台,24小时运行,75KW 两台(型号:LS16-100H,)37KW一台(型号:WS37080)改造建议:改造一台37KW空压机,用于加热生产用纯水,现为电热管加热,纯水需加热到90度,每天用量约为3吨,改造后回收水温越高越好(接近90度),每天有3吨水即可.需加新的热水箱,用水点距离机房距离约100米。
另外,改造一台75KW,用于员工生活用水,水温60度,现为热泵加热,但冷天不够用,机房距离突舍距离约400米。
2、概述目前贵公司有寿力牌微油100hP空压机2台,利用一台节能改造,做热能回收利用于生产车间用热水,另外,改造一台75KW,用于员工生活用水;我们向贵公司推介“高效热回收器”,先利用现有的螺杆空压机,将空压机热能全部余热利用,转换成≥60℃热水,回收热能≥100%空压机作功功率。
水温在55℃~80℃可调,不受白天黑夜影响、提升空压机运作能力、延长空压站各设备寿命、并能提升空压机产气量,为往后贵公司增添设备扩大生产供气有了更富余的空间。
3、节能分析1、空压机产热水折合电能耗能情况:寿力100HP/75KW空压机有两台,寿力50HP一台,并且3台中也会有卸载的可能性,我们以3台主用满负荷作功计算。
本地年均气温约23℃,平均水温以20℃计,产热水60℃温升40℃,1L水温升1℃需要1kcal(大卡)热能,1kw 热焓为860kcal,电热水器热效率80%(20%为损耗费),1kw工业电费1元计算;“高效热回收”器所回收热效率根据环境温度变化而变化(环境温度≥30℃,热能回收可≥110%,空压机环境温不同,热回收效率也不同,造热水量多少也不同),1L水从20℃温升40℃,需热能40kcal,按空压机90%有效功率计;以年均环境温度23℃计算,热能回收可≥100%。
