§1-2 基坑工程勘察
三、基坑周边环境勘察 1）周边建筑物 2）地下设施、给水排水、电缆、煤气、污水、雨 水管网 3）道路、车载 4）地表水、地下水管渗漏 四、本工程地下结构情况 1）地下室平面布置与建筑红线来选择支护结构形 式和支撑布置 2）桩位布置尽可能利用工程桩以降低造价 3）地下室层数、楼板、底板的标高
打拔钢板桩机施工
§1-3 支护结构设计
3、型钢横挡板（如图）
组成：工字钢（H型钢）桩+横挡板 +围檩+支撑
适用范围：用于土质较好，地下水 位较低地区
荷载传递：土压力、水压力 横挡板 工字钢柱 围檩
支撑
§1-3 支护结构设计
4、钻孔灌注桩 优点：施工无噪声，无振动，无挤压，刚度大，抗 弯能力强，变形小。 适用范围：7-15m的基坑
a. 承载能力极限状态 b. 正常使用极限状态
§1-1 基坑工程的内容、设计原则与安全等级
三、基坑支护结构的安全等级
基坑侧壁安全等级及重要性系数
安全等级
破坏后果
重要性系数
一级
影响很严重
1.10
二级
影响一般
1.00
三级
影响不严重
0.90
§1-1 基坑工程的内容、设计原则与安全等级
基坑变形的监控值(cm)
搅拌机
水泥土墙——水泥土搅拌桩成墙
§1-3 支护结构设计
2、钢板桩
槽钢钢板桩：槽钢长6-8m，适用于不超过4m的基坑
热轧锁扣钢板桩：有U形、L形、一字形、H形和组合 型，适用于5-8m的基坑
优点：取材方便，施工简便，重复使用 缺点：刚度低易变形，深基坑需设支撑。不完全止水，
可与井点排水结合。
热轧锁扣钢板桩
§1-3 支护结构设计
一、支护结构选型
§1-3 支护结构设计
一、围护墙选型 1、水泥土墙：水泥土墙=土+水泥浆 施工机械：深层搅拌机 作用：挡土和防渗 优点：坑内无支撑，便于机械化快速挖土，具有挡土防 渗双重功能，比较经济 缺点：位移相对较大，墙体厚度较大。不宜用于深基坑。 适用：坑深小于6米，侧壁安全等级2-3级，地基承载力 不宜大于150kPa的情况。 此外，另有高压旋喷桩墙。
基坑类别 围护结构墙 围护结构墙体 地面最大
顶位移
最大位移
沉降
一级
3
5
3
二级
6
8
6
三级
8
10
10
§1-2 基坑工程勘察
一、岩土勘察 1、应该与地基勘察同步，勘察范围：
勘探点的间距可15-30m，地层变化大时，应增加勘探 点。
要求勘探点的深度不宜小于开挖深度，并穿越软土层。
§1-2 基坑工程勘察
2、岩土勘察应提供的资料 1）土层类型、特点 、性质 2）土层填土、暗浜、古河道 3）地下水情况 4）土的物理力学指标 二、水文地质勘察 1、地下水位 2、附近水况 3、坑底承压水 4、对策
开槽机械： 吊索式 （蚌式） 抓斗机
深30m，
槽30cm， 1.8m/抓
扎钢筋
钢筋笼的吊放
混凝土浇筑
§1-3 支护结构设计
7、加筋水泥土墙（SMW工法）
水泥土搅拌桩内插入H型钢。水泥参入比为20%， 具有受力抗渗两大功能。（如下图）
§1-3 支护结构设计
SMW (Soil Mixing Wall土壤混合墙)。1976年产生于日本。 机械： 三轴型钻掘搅拌机 特点： a. 具有一定强度和刚度的、连续完整的、无接缝的地下墙 b. 施工不扰动邻近土体，不会产生邻近地面下沉、房屋倾斜、 道路裂损及地下设施移位等危害。 c. 具有受力抗渗两大功能。 d. 应用范围广 e.可成墙厚度550～1300mm，常用厚度600mm,成墙最大深度 目前为65m。 f. 废土外运量少，工期短。
一、基坑工程的内容
1）基坑工程勘察 2）支护结构设计 3）支护结构施工 4）地下水控制 5）基坑土方开挖和运输 6）基坑工程监测 7）基坑周围环境保护
§1-1 基坑工程的内容、 设计原则与安全等级
二、基坑支护结构的设计原则与方法 1、设计原则：
1）安全可靠 2）经济合理 3）便利施工 4）基坑支护结构的两种极限状态
§1-3 支护结构设计
8、土钉墙 组成： 钢筋土钉+细石混凝土面层 作用：起主动嵌固作用，增加边坡的稳定性。 适用范围：二、三级的非软土场地，基坑深度不宜大于 12m。
洛阳铲钻孔
钻机的架设和使用
放拉杆
灌浆
钢筋网
喷混凝土射距0.6-1.0m，垂直喷射
分层分段开挖，在上一 层作业面土钉于喷射混 凝土面层达到设计强度 的70%以前，不得进行
§1-1 基坑工程的内容、设计原则与安全等级
一、基坑工程的内容 1、基坑土方开挖的施工工艺 1）无支护开挖—放坡开挖 适用条件：空旷地区 基坑深度不大
允许放坡 边坡稳定
2）有支护开挖 适用条件：城市中心建筑物稠密地区
无支护开挖—放坡开挖
设置钢筋网
喷混凝土
有支护开挖——水泥土搅拌桩
§1-1 基坑工程的内容、设计原则与安全等级
下一层土层的开挖。
分层施工
土钉墙竣工及使用
§1-3 支护结构设计
9.逆作拱墙
形式：圆形闭合拱墙、椭圆形闭合拱墙和组合拱墙和Z字型拱墙等。
注：
构造要求：圆形拱墙壁厚不宜小于400mm,其他不宜小于500mm， 砼强度>C25,钢筋总配筋率>0.7%。
分道施工：每道的高度<2.5m,上下施工缝要求错开,且错开距离>2m 适用范围： 三级基坑，基坑深度不宜大于12m。

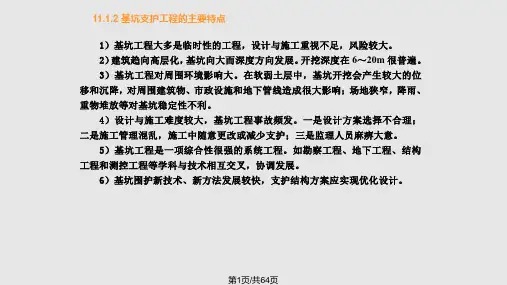

第一章 基坑工程 P5-P148
内容
1. 基坑工程的内容、设计原则与安全等 级 2. 基坑工程勘察 3. 支护结构设计 4. 支护结构施工 5. 地下水控制 6. 基坑土方开挖 7. 基坑工程监测
第一章 基坑工程
P5-P15
内容： 1、基坑工程的内容、设计原则与安
全等级 2、基坑工程勘察 3、支护结构选型
§1-3 支护结构设计
<100mm
§1-3 支护结构设计
5、挖孔桩 人工挖土的大直径桩，用于土质较好地区。
优点： 便于检验土层， 易扩孔，可多桩 同时施工，施工 速度可保证，不 需要设支撑。
缺点： 劳动强度大，施 工条件差。
§1-3 支护结构设计
6. 地下连续墙 工艺：使用特殊挖槽设备、在泥浆护壁之下开 挖槽，然后下钢筋笼浇筑混凝土形成的地下土 中的混凝土墙。 优点：刚度大，整体性好，变形小，挡土防渗 缺点：费用高，难度大，泥浆处理麻烦 适用范围： 12m深度以下的一二三类基坑。
