液压机械手的设计
五自由度液压搬运机械手”设计
五自由度液压搬运机械手”设计首先，结构设计是机械手设计的基础，决定了机械手的运动能力和稳定性。
五自由度液压搬运机械手通常由基座、旋转臂、移动臂、升降臂和手爪等五个部分组成。
基座用于支撑机械手，使其能够固定在工作台上。
旋转臂具有360度无级旋转能力，可以实现机械手在平面内的旋转运动。
移动臂可以沿着旋转臂的轴线进行水平移动。
升降臂可以沿着移动臂的轴线进行上下升降运动。
手爪可以张合，用于抓取和释放物品。
这五个部分的组合可以实现机械手在三维空间内的自由移动和搬运物品的能力。
其次，控制系统设计是机械手实现各项功能的关键，涉及了位置控制、速度控制和力控制等方面。
位置控制是指控制机械手的各个部件按照预定轨迹进行移动，使机械手能够到达指定的位置。
速度控制是指控制机械手的各个部件的运动速度，以实现对机械手的运动精度和响应速度的控制。
力控制是指机械手能够根据搬运物品的重量和形状调整手爪的力度，以实现安全和稳定的搬运操作。
控制系统设计需要结合传感器和执行器，通过信号的传输和处理，实现对机械手的精准控制。
最后，动力系统设计是为机械手提供所需的动力和能源，以实现其运动和搬运的功能。
液压系统是一种常见的动力系统，可以利用液体的压力和流动性质来驱动机械手的各个部件。
液压系统需要包括液压泵、液压缸和液压阀等组件，以实现对机械手的动力输出和控制。
动力系统设计还需要考虑能源的供给，可以采用电动机、气动元件等形式。
总结起来，五自由度液压搬运机械手的设计涉及结构设计、控制系统设计和动力系统设计三个方面。
通过合理地设计和优化这些方面，可以实现机械手的多方向移动和搬运物品的能力，提高生产效率和工作安全性。
通用液压机械手之手臂设计
通用液压机械手之手臂设计液压机械手是一种利用液压传动方式实现的机械手臂，常用于各种工业领域中的搬运、装配、焊接、切割等任务。
在设计液压机械手之手臂时，需要考虑以下几个方面：材料选择、结构设计、动力系统设计以及控制系统设计。
首先，对于液压机械手之手臂的设计，材料选择非常重要。
由于液压机械手需要承受较大的载荷，手臂应选择高强度和高刚度的材料，如碳钢、合金钢、铸铁等。
此外，为了提高手臂的耐磨性和耐腐蚀性，还可以在表面做相应的处理，如镀铬、喷涂等。
其次，液压机械手之手臂的结构设计需要考虑到使用的环境和任务要求。
常见的液压机械手臂结构包括单臂、双臂和多臂等。
对于不同的任务需求，可选择不同结构形式。
设计时需要考虑手臂的负荷和工作范围，保证其有足够的承载能力和灵活性。
此外，手臂的连接方式也需要设计，如铰接、滑轨、直线导轨等。
再次，液压机械手之手臂的动力系统设计是至关重要的。
液压机械手是通过液压传动实现动作的，所以动力系统设计需要满足手臂上下运动、伸缩运动以及旋转运动的需求。
设计时需要选择合适的执行元件，如液压缸和液压马达，并根据负荷和速度要求确定动力系统的参数。
同时，还需要设计相应的液压回路和控制阀，实现手臂的运动控制和调节。
最后，液压机械手之手臂的控制系统设计是整个机械手的关键。
控制系统需要与动力系统紧密配合，实现手臂各个部分的协调运动。
设计时需要选择合适的控制器和传感器，如PLC、液压传感器等。
同时，需要编写适应手臂运动的控制程序，实现手臂的自动化操作。
综上所述，设计液压机械手之手臂需要考虑材料选择、结构设计、动力系统设计以及控制系统设计等方面。
通过合理的设计和优化，可以实现液压机械手的高效、稳定和安全运行，提高工作效率和生产质量。
液压机械手手部设计计算
液压机械手手部设计计算第5章机械手手部的设计计算5.1 手部设计基本要求手部设计应具有适当的夹紧力和驱动力，考虑到不同传动机构所需的驱动力大小不同。
手指应具有一定的张开范围和足够的开闭角度以便于抓取工件。
同时，要求结构紧凑、重量轻、效率高，在保证刚度、强度的前提下，尽可能减轻手臂的负载。
此外，手抓的夹持精度也需要保证。
5.2 典型的手部结构典型的手部结构包括回转型、移动型和平面平移型。
回转型包括滑槽杠杆式和连杆杠杆式两种。
移动型即两手指相对支座作往复运动。
平面平移型则是手指的张开闭合靠手指的平行移动。
5.3 机械手手抓的设计计算5.3.1 选择手抓的类型及夹紧装置针对本设计平动搬运机械手的设计，需要考虑手抓张合角和夹取重量等原始参数。
常用的工业机械手手部分为夹持和吸附两大类。
考虑到本设计机械手需要夹持工件，且需要结构简单、适用于夹持平板方料，且工件径向尺寸的变化不影响其轴心的位置，因此选择二指回转型手抓，采用滑槽杠杆这种结构方式。
夹紧装置则选择常开式夹紧装置。
5.3.2 手抓的力学分析针对滑槽杠杆式手部结构，进行力学分析。
在杠杆的作用下，销轴向上的拉力为F，并通过销轴中心O点，两手指的滑槽对销轴的反作用力为F1和F2，其力的方向垂直于滑槽的中心线并指向O点，交F1和F2的延长线于A及B。
由力的平衡条件得到F1=F2cosα，F1'=-F1.由F1'·h=F_N·b·a·cosα/2b·cos2α和θ_h=α可得到F_N。
注：原文中存在大量的格式错误，已经全部修正。
液压机械手PLC控制系统的设计
液压机械手PLC控制系统的设计概述本文档旨在介绍液压机械手PLC（可编程逻辑控制）控制系统的设计。
液压机械手是一种常见的工业设备，通过液压系统实现运动控制，而PLC作为控制系统的核心，负责控制信号的处理和输出。
设计要求液压机械手PLC控制系统的设计要满足以下要求：1. 稳定性：系统必须具有高稳定性，以确保机械手的运动精准度和安全性。
2. 功能性：系统需要具备多种功能，如位置控制、速度调节等，以满足不同场景的需求。
3. 可扩展性：系统应具备良好的可扩展性，以便于将来的升级和功能增加。
4. 易维护性：设计应考虑到系统的维护和故障排除，以便于后续维护工作的进行。
硬件设计液压机械手PLC控制系统的硬件设计包括以下方面：1. 选型：选择适合的PLC设备，根据需求选用不同型号和规格的PLC，确保其性能和稳定性。
2. 传感器：选择合适的传感器，如位移传感器、压力传感器等，用于采集机械手运动状态和环境信息。
3. 执行器：选择合适的液压阀、液压泵等执行器，保证系统能够精确控制机械手的各项动作。
4. 电气线路：设计合理的电气线路，确保信号传输的可靠性和稳定性。
软件设计液压机械手PLC控制系统的软件设计包括以下方面：1. PLC程序设计：使用PLC编程软件，根据机械手的运动逻辑和控制要求，编写PLC程序，实现各项功能。
2. 信号处理：对传感器采集的信号进行处理和分析，以获取机械手的状态信息。
3. 控制算法：设计合理的控制算法，根据机械手的控制需求，实现位置控制、速度调节等功能。
4. 用户界面：设计友好的用户界面，方便操作人员对机械手进行参数设置和监控。
系统测试与调试设计完成后，需要进行系统测试与调试，以验证系统的功能和性能：1. 单元测试：对各个模块进行单元测试，确保其功能正常。
2. 组装测试：将各个模块组装成完整的系统，对整个系统进行综合测试。
3. 调试优化：根据测试结果进行系统调试和优化，确保系统的稳定性和性能满足设计要求。
液压机械手毕业设计
液压机械手毕业设计液压机械手毕业设计在现代工业制造中，机械手是不可或缺的一部分。
机械手的出现使得生产线的自动化程度大大提高，极大地减少了人力成本，提高了生产效率。
而液压机械手则是机械手中的一种重要类型，它利用液压系统来实现运动控制，具有较高的精度和可靠性。
本文将探讨液压机械手的设计和应用。
一、液压机械手的工作原理液压机械手的工作原理主要是利用液压系统来控制机械手的运动。
液压系统由液压泵、液压缸、液压阀等组成，通过液压泵将液压油送入液压缸，使得液压缸产生推力，从而驱动机械手的运动。
液压阀则用于控制液压油的流向和压力，实现机械手的精确控制。
二、液压机械手的设计要点1. 结构设计液压机械手的结构设计要考虑到机械手的工作环境和工作负荷。
机械手的结构应该具有足够的刚度和强度，能够承受工作负荷和外界干扰。
同时，结构设计还应考虑到机械手的灵活性和可调性，以适应不同的工作需求。
2. 控制系统设计液压机械手的控制系统设计是实现机械手运动控制的关键。
控制系统应包括传感器、执行器、控制器等组成，能够实时感知机械手的位置和状态，并根据需求进行相应的控制。
控制系统的设计要考虑到机械手的运动范围、速度和精度等要求，以实现准确的运动控制。
3. 安全设计液压机械手在工作时可能存在一定的安全风险，因此安全设计是不可忽视的一部分。
安全设计应包括机械手的防护装置、紧急停止装置等，以确保操作人员的安全。
此外，还应考虑到机械手的自故障检测和自动报警功能，及时发现并解决潜在问题。
三、液压机械手的应用领域液压机械手在工业制造中有广泛的应用。
它可以用于装配生产线上的零部件组装，提高装配效率和一致性。
同时，液压机械手还可以用于物料搬运、堆垛和包装等工作，减少人工操作，提高生产效率。
此外，液压机械手还可以应用于危险环境下的作业，如核电站、化工厂等，减少人员的风险。
四、液压机械手的发展趋势随着科技的不断进步，液压机械手也在不断发展。
未来，液压机械手将更加智能化和自动化，具备更高的灵活性和自适应性。
液压传动机械手设计任务书

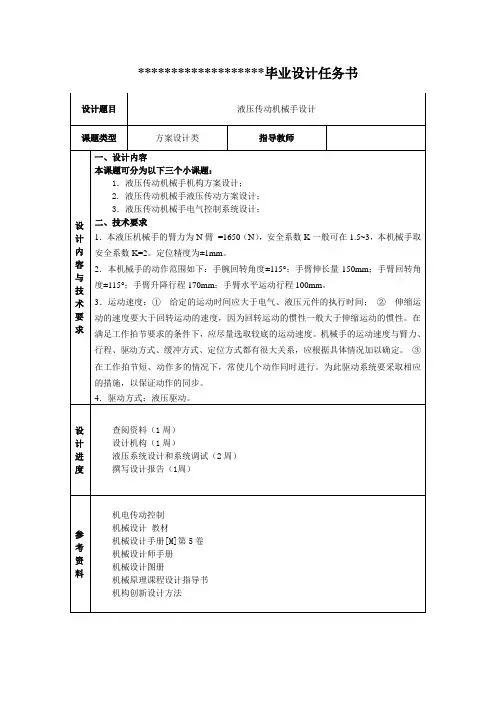

*******************毕业设计任务书设计题目液压传动机械手设计
课题类型方案设计类指导教师
设计内容与技术要求一、设计内容
本课题可分为以下三个小课题：
1．液压传动机械手机构方案设计；
2. 液压传动机械手液压传动方案设计；
3．液压传动机械手电气控制系统设计；
二、技术要求
1．本液压机械手的臂力为N臂=1650（N），安全系数K一般可在1.5~3，本机械手取安全系数K=2。
定位精度为±1mm。
2．本机械手的动作范围如下：手腕回转角度±115°；手臂伸长量150mm；手臂回转角度±115°；手臂升降行程170mm；手臂水平运动行程100mm。
3．运动速度：①给定的运动时间应大于电气、液压元件的执行时间；②伸缩运动的速度要大于回转运动的速度，因为回转运动的惯性一般大于伸缩运动的惯性。
在满足工作拍节要求的条件下，应尽量选取较底的运动速度。
机械手的运动速度与臂力、行程、驱动方式、缓冲方式、定位方式都有很大关系，应根据具体情况加以确定。
③在工作拍节短、动作多的情况下，常使几个动作同时进行。
为此驱动系统要采取相应的措施，以保证动作的同步。
4．驱动方式：液压驱动。
设计进度查阅资料（1周）
设计机构（1周）
液压系统设计和系统调试（2周）撰写设计报告（1周）
参考资料机电传动控制
机械设计教材
机械设计手册[M]第5卷机械设计师手册
机械设计图册
机械原理课程设计指导书机构创新设计方法。
液压传动自动上料机械手结构设计
液压传动自动上料机械手结构设计液压传动自动上料机械手是一种用于工业生产线的自动化机器人，用于将原材料或零件从一个位置移动到另一个位置。
液压传动自动上料机械手具有强大的承载能力、高速运动和高精度定位的优点，适用于重型工件的搬运和装配。
下面将分析液压传动自动上料机械手的结构设计。
1.机械手的框架结构：2.液压系统：液压传动是液压传动自动上料机械手的核心部分。
液压系统由液压泵、液压缸、液压阀门等组成。
通过液压泵提供的压力，液压缸可以实现各种动作，例如伸缩、旋转、举升等。
液压阀门控制液压传动系统的流量和压力，实现机械手的各种动作和操作。
3.机械手臂的设计：机械手臂是液压传动自动上料机械手的关键组成部分。
机械手臂通常由多个关节连接而成，可以实现多自由度的运动。
机械手臂的关节通过液压缸驱动，使机械手能够完成各种复杂的动作和任务。
机械手臂材质需要具有足够的强度和刚度，同时要求尽量轻量化，以减少能量消耗和摩擦损失。
4.末端执行器的设计：末端执行器是液压传动自动上料机械手的末端装置，用于抓取、搬运或装配工件。
末端执行器通常由夹具、卡盘或吸盘等组成，具有可调节的抓取力和灵活的动作。
末端执行器需要与机械手臂的关节连接，同时能够快速、稳定地完成工件的抓取和释放。
5.控制系统：液压传动自动上料机械手的控制系统由电气控制和液压控制两部分组成。
电气控制系统包含传感器、电机、编码器和控制器等，用于实时监测和控制机械手的运动和状态。
液压控制系统包含液压泵、液压缸、液压阀门等，用于控制机械手的动作和操作。
综上所述，液压传动自动上料机械手的结构设计涉及框架结构、液压系统、机械手臂、末端执行器和控制系统等多个方面。
合理的结构设计可以提高机械手的稳定性、精度和可靠性，从而提高生产效率和产品质量。
五自由度液压搬运机械手设计
五自由度液压搬运机械手设计目录第1章绪论 (4)1.1课题背景及研究现状 (4)1.2 机械手的研究意义及其本身优点 (5)1.2.1 机械手的研究意义 (5)1.2.2 机械手本身的优点 (5)1.3本章小结 (6)第2章总体方案设计 (7)2.1设计目标 (7)2.2总体方案分析 (7)2.2.1搬运机械手的组成 (7)2.2.2三大系统设计分析 (7)2.3搬运机械手的运动及驱动方式 (8)2.4本章小结 (10)第3章基本参数及二维外观图 (11)3.1基本参数 (11)3.2总体外观图 (11)3.2.1外观图简图 (11)3.2.2液压原理设计图截图 (12)3.3本章小结 (13)第4章各部分的具体计算 (14)4.1 手部夹持器的计算 (14)4.1.1手部夹持器设计要求 (14)4.1.2手部夹持器设计计算 (14)4.1.3端盖螺钉校核 (15)4.2腕部回转油缸计算 (16)4.3小臂结构设计 (20)4.4俯仰缸设计 (23)4.5大臂回转机构设计 (25)4.6大臂升降结构设计 (27)4.7手部驱动油缸油孔尺寸计算 (29)4.8腕部回转油缸油孔尺寸确定 (29)4.9大臂回转油缸油孔尺寸确定 (30)4.10大臂升降油缸油孔尺寸确定 (30)4.11伸缩臂油缸油孔尺寸确定 (30)4.12本章小结 (31)第5章各油缸活塞杆校核 (32)5.1 手部驱动油缸活塞杆校核 (32)5.2 腕部回转油缸活塞杆校核 (32)5.3 伸缩油缸活塞杆校核 (33)5.4 俯仰油缸活塞杆校核 (33)5.5 本章小结 (34)第6章总体三维图 (35)6.1 总体三维图 (35)6.2 本章小结 (36)结论 (37)致谢 (38)参考文献 (39)附录 (41)第1章绪论1.1课题背景及研究现状机器人是典型的机电一体化装置，它综合运用了机械与精密机械、微电子与计算机、自动控制与驱动、传感器与信息处理以及人工智能等多学科的最新研究成果，随着经济的发展和各行各业对自动化程度要求的提高，机器人技术得到了迅速发展，出现了各种各样的机器人产品。
液压上料机械手设计
目录摘要 (1)第一章机械手设计任务书 (1)1.1毕业设计目的 (1)1.2本课题的内容和要求 (2)第二章抓取机构设计 ............................................................... 错误！未定义书签。
2.1手部设计计算 ............................................................................... 错误！未定义书签。
2.2腕部设计计算 ............................................................................... 错误！未定义书签。
2.3臂伸缩机构设计 ........................................................................... 错误！未定义书签。
第三章液压系统原理设计及草图 ............................................ 错误！未定义书签。
3.1手部抓取缸................................................................................... 错误！未定义书签。
3.2腕部摆动液压回路........................................................................ 错误！未定义书签。
3.3小臂伸缩缸液压回路.................................................................... 错误！未定义书签。
3.4总体系统图................................................................................... 错误！未定义书签。
液压-自动上下料机械手设计
第1章绪论1.1 工业机械手概况工业机械手是人类创造的一种机器,更是人类创造的一项伟大奇迹,其研究、开发和设计是从二十世纪中叶开始的.我国的工业机械手是从80年代"七五"科技攻关开始起步,在国家的支持下,通过"七五","八五"科技攻关,目前已经基本掌握了机械手操作机的设计制造技术,控制系统硬件和软件设计技术,运动学和轨迹规划技术,生产了部分机器人关键元器件，开发出喷漆，孤焊，点焊，装配，搬运等机器人，其中有130多台喷漆机器人在二十余家企业的近30条自动喷漆生产线（站）上获得规模应用，孤焊机器人已经应用在汽车制造厂的焊装线上。
但总的看来，我国的工业机械手技术及其工程应用的水平和国外比还有一定距离。
如：可靠性低于国外产品，机械手应用工程起步较晚，应用领域窄，生产线系统技术与国外比有差距。
影响我国机械手发展的关键平台因素就是其软件，硬件和机械结构。
目前工业机械手仍大量应用在制造业，其中汽车工业占第一位（占28.9%），电器制造业第二位（占16.4%），化工第三位（占11.7%）。
发达国家汽车行业机械手应用占总保有量百分比为23.4%～53%，年产每万辆汽车所拥有的机械手数为（包括整车和零部件）：日本88.0台，德国64.0台，法国32.2台，英国26.9台，美国33.8台，意大利48.0台。
世界工业机械手的数目虽然每年在递增，但市场是波浪式向前发展的。
在新世纪的曙光下人们追求更舒适的工作条件，恶劣危险的劳动环境都需要用机器人代替人工。
随着机器人应用的深化和渗透，工业机械手在汽车行业中还在不断开辟着新用途。
机械手的发展也已经由最初的液压，气压控制开始向人工智能化转变，并且随着电子技术的发展和科技的不断进步，这项技术将日益完善。
上料机械手与卸料机械手相比，其中上料机械手中的移动式搬运上料机械手适用于各种棒料，工件的自动搬运及上下料工作。
例如铝型材挤压成型铝棒料的搬运及高温材料的自动上料作业，最大抓取棒料直径达180mm，最大抓握重量可达30公斤，最大行走距离为1200mm。
六自由度液压驱动机械手液压及电控系统设计
六自由度液压驱动机械手液压及电控系统设计摘要随着科技的不断发展和进步，液压系统在各种领域上得到了广泛的应用。
因为液压系统体积小、重量轻、精度高、响应速度快、驱动力大、调速范围宽、寿命长和易于安全保护等优势，液压系统必然成为工程机械、各种机床和国防尖端产品等领域的主流技术。
所以液压系统的研究和应用也将成为今后科学技术发展的趋势，并有很大的发展空间和需求。
对于六自由度水下机械手的技术分析和对于设计的要求，本文设计了一种液压驱动六自由度机械手的液压与控制系统。
设计时，必须从实际情况出发，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、修理和维护方便的液压传动系统。
本文介绍了国内外水下作业机械、水下作业系统、常用的水下机械手的发展现状，整理并总结了国内外水下机械手的发展状况，提出了水下搬运机械手运行的思路,设计出水下液压机械手的液压传动控制系统，并对主要的技术参数进行了计算和校核。
本论文主要完成了如下工作：（1）六自由度液压驱动机械手的液压系统总体方案的确定与分析设计。
（2）六自由度液压驱动机械手的液压及其电控系统的分析设计。
（3）六自由度液压驱动机械手控制阀箱单向阀、减压阀、液控单向阀和电磁换向阀等元件的选型及分析计算。
（4）液压控制阀箱结构设计及液压控制阀箱零部件及油路块装配体的三维建模及二维图绘制。
（5）PLC控制系统的机型选型及编程。
关键词：六自由度水下液压机械手控制系统第一章前言1.1 选题背景、研究意义选题背景人类关注海洋，是因为陆上的资源有限，海洋中却蕴藏着丰富的矿产资源、生物资源和能源。
另一个重要原因是，占地球表面积 49％的海洋是国际海底区域，该区域内的资源不属于任何国家，而属于全人类。
但是如果哪一个国家有技术实力，就可以独享这部分资源。
因此争夺国际海底资源也是一项造福子孙后代的伟大事业。
水下机器人作为一种高技术手段，在海底这块人类未来最现实的可发展空间中起着至关重要的作用，发展水下机器人的意义是不言而喻的。
液压机械手手部设计计算
液压机械手手部设计计算液压机械手是一种通过液压系统进行动力控制的机械装置，常用于重型物体的抓取、搬运和堆放。
液压机械手的手部设计是其关键部分之一，必须经过详细的计算和设计才能确保其安全可靠性。
下面将介绍液压机械手手部设计计算的一般步骤和考虑因素。
1.确定机械手用途和工作负荷：首先需要确定机械手的具体用途和工作负荷，包括抓取物体的形状、重量和尺寸等。
这将有助于确定机械手的最大抓取能力和所需的液压系统输出功率。
2.计算机械手的抓取力和承载能力：抓取力是机械手能够施加到物体上的力，承载能力是机械手能够承受的最大负荷。
这些参数需要根据工作负荷和安全系数来确定，一般可以通过公式计算或者参考相关规范来确定。
3.设计机械手的结构和材料：机械手的结构设计需要考虑其稳定性、刚度和轻量化等要求。
可以使用有限元分析或者经验计算等方法来进行结构设计。
同时，金属材料的选择需要考虑其强度、韧性和耐腐蚀性等要求。
4.计算液压系统参数：液压机械手的液压系统需要根据工作负荷和机械手的运动要求来确定参数，包括液压缸的尺寸、工作压力、流量和功率等。
这些参数可以通过公式计算或者液压元件厂家提供的数据来确定。
5.进行机械手的稳定性和可靠性分析：机械手的稳定性分析是为了确保其在工作时不会出现倾覆或者失稳的情况。
可靠性分析是为了评估机械手的寿命和故障频率，以便进行预防性维护和故障诊断。
1.工作负荷：机械手手部设计应根据所需的抓取力和承载能力来确定，以确保机械手可以安全可靠地完成工作任务。
2.结构设计：机械手手部的结构设计应考虑其稳定性和刚度，以确保机械手在工作时不会出现振动或者变形的情况。
3.材料选择：机械手手部的材料选择需要考虑其强度、韧性和耐腐蚀性等要求，以确保机械手可以在恶劣的工作环境下使用。
4.液压系统参数：液压机械手的液压系统参数需要根据工作负荷和机械手的运动要求来确定，以保证其能够提供足够的动力和控制精度。
5.稳定性和可靠性分析：机械手的稳定性分析可以通过有限元分析来进行，以确保机械手在工作时不会出现倾覆或者失稳的情况。
液压搬运机械手的设计毕业设计
液压搬运机械手的设计毕业设计概述设计思路液压搬运机械手的设计需要考虑机械结构的稳定性、足够的搬运能力以及精确的控制手段。
在机械结构设计上，可以采用双臂结构，每个臂都由多个连接杆连接，并通过液压缸控制连接杆的运动。
液压缸可以根据需要进行扩展和收缩，以实现机械手的伸缩功能。
同时，机械手还可以配备夹具设备，以适应不同形状和重量的物体。
在液压系统设计上，需要选择适当的液压元件，如液压缸、液压泵、液压控制阀等。
液压泵负责提供稳定的液压动力，液压控制阀用于控制液压系统的工作状态。
为了提高机械手的搬运能力，可以选择高效的液压缸，并根据需求确定合适的液压缸数量和工作压力。
在控制系统设计上，可以采用电脑控制或PLC控制。
通过编制相应的程序和算法，实现机械手的自动化操作。
控制系统可以实现机械手的定点抓取、移动和放置等功能。
此外，还可以加入传感器设备，用于实时监测和反馈机械手的位置、运动状态等信息，以提高机械手的精确性和安全性。
设计过程首先，需求分析是设计过程的第一步。
需要明确机械手的搬运能力、工作环境、操作要求等。
这些需求将决定机械手的功能和性能指标。
然后，预算计划是设计过程的另一个重要环节。
需要估算机械手所需的材料和设备的成本，并根据预算计划确定设计方向。
接下来，进行机械结构设计。
可以利用CAD软件进行机械结构的建模和分析，确定连接杆和夹具的位置、尺寸和角度。
并通过强度分析和动力学模拟，验证机械结构的可行性和稳定性。
然后，进行液压系统设计。
根据机械手的搬运能力需求，选择合适的液压元件。
可以利用液压系统仿真软件进行液压系统的设计和优化，确保液压系统的工作稳定和有效。
最后，进行控制系统设计。
根据机械手的操作要求，选择合适的控制方式和设备。
可以通过编程和调试，实现机械手的自动化操作和控制。
设计成果结论液压搬运机械手的设计涉及到机械结构、液压系统和控制系统等多个方面。
通过合理的设计思路和设计过程，可以实现一个具有高效、精确和安全的液压搬运机械手。
机械手液压控制系统设计
机械手液压控制系统设计引言：机械手是一种常见的工业自动化设备，广泛应用于各个领域，如生产线上的物料搬运、组装和加工等。
在机械手中，液压控制系统是至关重要的一部分，通过液压控制系统，可以实现机械手的高效运动控制和力的传递。
本文将介绍一种机械手液压控制系统的设计方案。
一、设计要求1.高效控制：液压控制系统需要具有快速响应，确保机械手的准确定位和稳定运动；2.精确力控制：可以实现对机械手进行精确的力控制，保证对工件的安全操作；3.可靠性：系统需要具有高可靠性，可以长时间运行，减少维护和故障的发生；4.灵活性：系统需要具备一定的灵活性，可以适应不同的工作需求和特殊场景的要求。
二、系统组成2.液压执行元件：液压执行元件将液压能转化为机械能，并完成机械手的运动任务。
常用的液压执行元件有液压缸、液压马达等。
3.控制元件：控制元件用于控制液压执行元件的工作状态和执行机械手的运动控制任务。
常见的控制元件有电磁换向阀、比例阀等。
4.传感器：传感器用于感知机械手和工件的状态，将信号转化为电信号并传输给控制系统，用于监测和控制机械手的运动和力的参数。
常见的传感器有位移传感器、压力传感器等。
5.工作元件：工作元件是机械手完成具体工作任务的部分，如夹爪、工件夹持装置等。
三、系统设计1.液压源的选型：根据机械手的工作需求、液压执行元件的工作压力和流量要求，选用合适的液压泵。
2.液压执行元件的选型：根据机械手的运动方式和工作负载，选用合适的液压缸和液压马达。
3.控制元件的选择：根据机械手的运动模式和控制要求，选择合适的控制元件。
可以采用比例阀、电磁换向阀等控制元件，通过电控系统实现对液压执行元件的精确控制。
4.传感器的应用：根据机械手的工作需求，选择合适的传感器，并在机械手各个关键部位进行布置，以实时监测机械手的运动状态和工作参数。
5.控制系统的设计：设计一个完善的控制系统，包括对液压执行元件的运动控制和力的控制。
可以采用PID控制算法对机械手进行力的闭环控制，提高精度和稳定性。
液压机械手臂设计完整说明书
编号无锡太湖学院毕业设计（论文）题目：液压机械手的设计信机系机械工程及自动化专业学号：学生姓名：指导教师：（职称：副教授）2013年5月25日无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）液压机械手的设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。
班级：学号：作者姓名：2013 年5 月25 日无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：1、题目液压机械手的设计2、专题二、课题来源及选题依据本课题是设计基于液压系统的机械手。
液压机械手是一种模仿人体上肢部分功能，按照预定要求输送工件或者握持工具进行操作的自动化技术设备，它可以代替手的繁重劳动，改善劳动条件，提高劳动生产率和自动化水平。
有着广阔的发展前途。
本课题通过机械手进行液压传动原理设计，实现机械手代替人力进行工作。
机械工业是国民的装备部，是为国民竞技提供装备和为人民生活提供耐用消费品的产业。
机械工业的规模和技术水品是衡量国家经济实力和科学技术水平的重要标志。
三、本设计（论文或其他）应达到的要求：1、收集相关资料，分析自己完成本课题还存在哪些方面的困难。
2、选定自己适合的制图软件，对选定的工具进行学习和具体实践。
3、对驱动油路进行仔细的研究，了解液压驱动原理，绘制油路图。
4、机械结构的分析，根据要求设计出合理轻便的机械手。
5、模拟调试后对整个液压机械手进行完善。
四、接受任务学生：班姓名五、开始及完成日期：自2012年11月12日至2013年5月25日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任〔学科组组长〕签名研究所所长系主任签名2012年11月12日液压机械手是模仿人的手部动作，按照给定的程序、轨迹通过液压系统实现抓取和搬运操作的自动装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
The design of the proposed development of the information on the manipulator can grasp up in space objects，flexible and varied movements，can replace the artificial heat and dangerous operation conducted operations，andcan grasp the larger workpieces.Can improve working conditions, avoid personal accident. Can reduce manpower, and to facilitate the there are-paced the production of.
The design of hydraulic drive manipulator movements under the provisions of the order，use the basic theory, basic knowledge and related mechanical design expertise comprehensively to complete the design，anddrawingthe necessary assembly, hydraulic system map, PLC control system diagram.Manipulator mechanical structure using tanks, screw,guide tubes and other mechanical device component；In the hydraulic drive bodies，manipulator arm stretching using telescopic tank，rotating column of tanks used rack，manipulator movements using tank movements，the column takes the horizontal movement of tanks；throughthecontrol of the solenoid valve to control the switch manipulator corresponding moves cycle，after press the row stop button , the manipulator completea cycle of action to stop afterthe holecampaign.
班级：
学号：
作者姓名：
2013年5月25日
无锡太湖学院
信机系机械工程及自动化专业
毕业设计论文任务书
一、题目及专题：
1、题目液压机械手的设计
2、专题
二、课题来源及选题依据
本课题是设计基于液压系统的机械手。
液压机械手是一种模仿人体上肢部分功能，按照预定要求输送工件或者握持工具进行操作的自动化技术设备，它可以代替手的繁重劳动，改善劳动条件，提高劳动生产率和自动化水平。有着广阔的发展前途。本课题通过机械手进行液压传动原理设计，实现机械手代替人力进行工作。机械工业是国民的装备部，是为国民竞技提供装备和为人民生活提供耐用消费品的产业。机械工业的规模和技术水品是衡量国家经济实力和科学技术水平的重要标志。
四、接受任务学生：
班姓名
五、开始及完成日期：
自2012年11月12日至2013年5月25日
六、设计（论文）指导（或顾问）：
指导教师签名
签名
签名
教研室主任
〔学科组组长研究所所长〕签名
系主任签名
2012年11月12日
摘
液压机械手是模仿人的手部动作，按照给定的程序、轨迹通过液压系统实现抓取和搬运操作的自动装置。
三、本设计（论文或其他）应达到的要求：
1、收集相关资料，分析自己完成本课题还存在哪些方面的困难。
2、选定自己适合的制图软件，对选定的工具进行学习和具体实践。
3、对驱动油路进行仔细的研究，了解液压驱动原理，绘制油路图。
4、机械结构的分析，根据要求设计出合理轻便的机械手。
5、模拟调试后对整个液压机械手进行完善。
本设计拟开发的上料机械手可在空间抓放物体，动作灵活多样，可代替人工在高温和危险的作业区进行作业，可抓取重量较大的工件。可以改善劳动条件，避免人身事故。可以减少人力，并便于有节奏的生产。
关键词：机械手；液压；控制回路
A
Hydraulic robot mimicisthe hand movementswhichin accordance with a given program, the path through the hydraulic system to achieve automatic device to capture and handling operations.
编号
无锡太湖学院
毕业设计（论文）
题目：液压机械手的设计
信机系机械工程及自动化专业
学号：
学生姓名：
指导教师：（职称：副教授）
2Hale Waihona Puke 13年5月25日无锡太湖学院本科毕业设计（论文）
诚信承诺书
本人郑重声明：所呈交的毕业设计（论文）液压机械手的设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。
