101_104规约在配电网历史数据传输中的应用_刘海龙
101协议与104协议

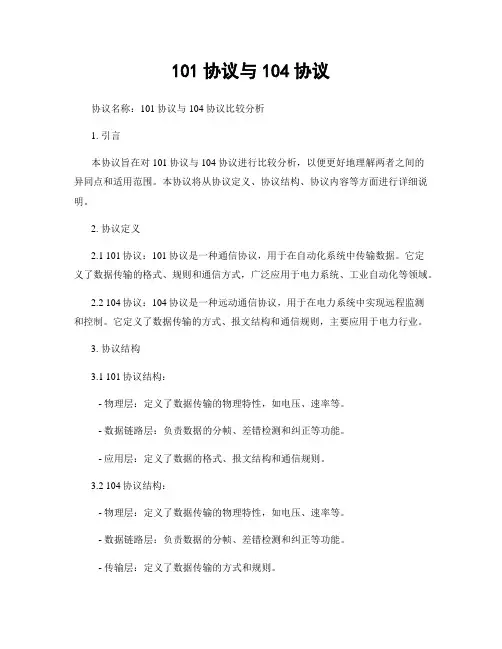

101协议与104协议协议名称：101协议与104协议比较分析1. 引言本协议旨在对101协议与104协议进行比较分析，以便更好地理解两者之间的异同点和适用范围。
本协议将从协议定义、协议结构、协议内容等方面进行详细说明。
2. 协议定义2.1 101协议：101协议是一种通信协议，用于在自动化系统中传输数据。
它定义了数据传输的格式、规则和通信方式，广泛应用于电力系统、工业自动化等领域。
2.2 104协议：104协议是一种远动通信协议，用于在电力系统中实现远程监测和控制。
它定义了数据传输的方式、报文结构和通信规则，主要应用于电力行业。
3. 协议结构3.1 101协议结构：- 物理层：定义了数据传输的物理特性，如电压、速率等。
- 数据链路层：负责数据的分帧、差错检测和纠正等功能。
- 应用层：定义了数据的格式、报文结构和通信规则。
3.2 104协议结构：- 物理层：定义了数据传输的物理特性，如电压、速率等。
- 数据链路层：负责数据的分帧、差错检测和纠正等功能。
- 传输层：定义了数据传输的方式和规则。
- 应用层：定义了数据的格式、报文结构和通信规则。
4. 协议内容比较4.1 数据传输方式：- 101协议：采用双向传输方式，支持主站向从站发送控制命令，从站向主站发送监测数据。
- 104协议：采用单向传输方式，主要用于从站向主站发送监测数据。
4.2 报文结构：- 101协议：报文结构相对简单，包括起始字符、长度字段、控制字段和数据字段。
- 104协议：报文结构复杂，包括起始字符、长度字段、控制字段、传输原因、应用服务数据单元和校验字段。
4.3 通信规则：- 101协议：采用请求/响应模式，主站向从站发送请求，从站向主站发送响应。
- 104协议：采用发布/订阅模式，从站主动向主站发布数据，主站订阅需要的数据。
5. 适用范围5.1 101协议适用范围：- 电力系统自动化领域，如发电厂、输电线路、变电站等。
- 工业自动化领域，如工厂生产线、仪表监测系统等。
应用101(104)规约的“电网调度自动化系统”在现场调试维护中的关键技术分析
第39卷第5期电力系统保护与控制Vol.39 No.5 2011年3月1日Power System Protection and Control Mar.1, 2011 应用101（104）规约的“电网调度自动化系统”在现场调试维护中的关键技术分析张士勇1，陈 春1，贾大昌2，陈云仑3（1.大丰市供电公司，江苏 盐城 224100；2.无锡市供电公司，江苏 无锡 214061；3.国电南京自动化股份有限公司，江苏 南京 210003）摘要：针对101（104）规约在调试运行中的一些常见问题，着重以分析报文为手段，介绍了数字通道、模拟通道的优缺点、101（104）规约设置时的注意点，分析了如何选择适合的101规约通道方式、101规约时对时是否达标的判别。
对改造扩建中误遥控问题、通道误码率较大的问题、遥测死区值的问题，变压器档位上送问题、通信服务器的可利用资源问题进行了分析，并提出解决方法。
介绍了判别104规约对时是否达标的方法，指出了分析报文对于发现规约通信问题的重要性。
关键词：101规约；104规约；调试；运行；通道；对时；调度自动化Analysis of the pivotal technique in fieldwork of electric power grid SCADA system which applied 101（104）protocolsZHANG Shi-yong 1，CHEN Chun 1，JIA Da-chang 2，CHEN Yun-lun 3（1. Dafeng Electric Power-Supply Company，Yancheng 224100，China；2.Wuxi Electric Power-Supply Company，Wuxi 214061，China；3. Guodian Nanjing Automation Co.，Ltd，Nanjing 210003，China）Abstract：The pro and con of digital channel and analog channel，the setup points of IEC 60870-5-101/104 transmission protocols （101/104 protocols）are introduced for the debug common problems of 101/104 protocols by analyzing messages．How to choose proper channel mode of protocol 101 and differentiate eligible timing alignment of protocols 101 is analyzed. The issues of error telecontrol of rebuild，high error code rate of channel, telemeter dead zone value，submittion of transformer layers and available resource of communication server are analyzed and resolved．The method of differentiating timing alignment of protocol 104 is presented，and the importance of discovering protocol communication problems by analyzing messages is pointed out．Key words：protocol 101；protocol 104；debug；operation；channel；time alignment；SCADA中图分类号： TM76 文献标识码：B 文章编号： 1674-3415(2011)05-0148-050 引言随着国民经济增长，对电能的需求越来越大，随之一个变电站的主变、出线间隔数量也越来越多，需上传至主站的信号量也越来越大，这对调度自动化系统和厂、站自动化系统的数据通信提出了更高的要求[1]，而传统的CDT规约传输的遥信量为512个、遥测量为256个、遥控量为256个，对于一个普通的35 kV变电站，容量足够，但对于一个220 kV 变电站或出线较多的110 kV变电站则远远不够，为此，目前“电网调度自动化系统”产品已大量采用101（104）规约，相应的变电站自动化产品技术也完全支持该规约接口。
101协议与104协议
101协议与104协议协议名称：101协议与104协议一、背景介绍101协议和104协议是电力行业中常用的通信协议，用于实现电力系统中的数据交换和通信。
本协议旨在详细描述101协议和104协议的基本概念、通信要求、数据格式等内容，以便确保协议的正确实施和应用。
二、101协议1. 概述101协议是一种常用的电力系统通信协议，用于在电力系统中实现数据的传输和通信。
该协议采用二进制编码方式，具有高效、可靠的特点。
2. 通信要求101协议要求通信双方具备以下要求：- 支持点对点和点对多点通信；- 支持数据的实时传输和同步；- 支持数据的可靠传输，具备重传机制；- 支持数据的加密和认证。
3. 数据格式101协议的数据格式如下：- 帧头：标识数据帧的起始位置；- 控制字：用于指示数据帧的类型和控制信息；- 地址域：用于标识发送方和接收方的地址；- 信息体：包含实际的数据内容；- 帧尾：标识数据帧的结束位置。
4. 应用场景101协议广泛应用于电力系统的自动化控制、保护和监控等领域。
通过101协议，电力系统可以实现实时数据的传输和通信，提高系统的可靠性和安全性。
三、104协议1. 概述104协议是一种高级电力系统通信协议，用于在电力系统中实现数据的交互和通信。
该协议采用基于TCP/IP的通信方式，具有高速、可靠的特点。
2. 通信要求104协议要求通信双方具备以下要求：- 支持点对点和多点对多点通信；- 支持数据的实时传输和同步；- 支持数据的可靠传输，具备确认和重传机制；- 支持数据的加密和认证。
3. 数据格式104协议的数据格式如下：- 帧头：标识数据帧的起始位置；- 长度字段：指示数据帧的长度；- 类型字段：指示数据帧的类型；- 传输原因字段：指示数据帧的传输原因；- 应用服务数据单元：包含实际的数据内容；- 帧尾：标识数据帧的结束位置。
4. 应用场景104协议广泛应用于电力系统的远程监控、自动化控制和数据交换等领域。
101_104规约介绍
RES： 备用 ：
PRM：启动报文位：PRM＝ 表示是由从动(响应)站向启动站传输报文； PRM：启动报文位：PRM＝0, 表示是由从动(响应)站向启动站传输报文； PRM＝ PRM＝1, 表示是由启动站向从动站传输报文. 表示是由启动站向从动站传输报文.
IEC60870-5-101/104规约及华东101细则介绍
IEC60870-5-101/104规约及华东101细则介绍
第 14页
规约简介－－ 一、101规约简介－－链路层 规约简介－－链路层
CREAWAY
浙江创维
帧格式和结构 • FT1.2可变帧格式
可变帧长帧格式用于由主站向子站传输数据，或由子站向主站传输数据。
启动字符（ 启动字符（68H） ） L L重复 重复 启动字符（ 启动字符（68H） ） 控制域（ ） 控制域（C） 链路地址域（ ） 链路地址域（A） 链路用户数据（可变长度） 链路用户数据（可变长度） 帧校验和（ ） 帧校验和（CS） 结束字符（ 结束字符（16H） ） 固定长 度 的报文 头
IEC60870-5-101/104规约及华东101细则介绍
第 12页
规约简介－－ 一、101规约简介－－链路层 规约简介－－链路层
CREAWAY
浙江创维
传输方式： 传输方式：非平衡式和平衡式传输
• 非平衡传输(Unbalanced tranmission) 主站采用顺序地查询(召唤)子站来控制数据传输。在这种情况下主站是请求 站,它触发所有报文的传输,子站是从动站,只有当它们被查询(召唤)时才可能 传输。 • 平衡传输(Balanced tranmission) 采用平衡传输，每一个站可能启动报文传输。因为这些站可以同时既作为 启动站又可以作为从动站，它们被称为综合站。
配电自动化通信协议扩展技术解读之104规约
104规约归纳整理目录1 总体介绍 (4)1.1 适用范围 (4)1.2 总体规则 (4)2 基本格式 (4)2.1 基本报文格式 (4)2.2 报文格式分类 (5)2.3 不同报文格式的控制域 (5)2.3.1 I格式报文控制域 (5)2.3.2 S格式报文控制域 (6)2.3.3 U格式报文控制域 (6)3 报文实例 (6)3.1 约定 (6)3.2 初始化 (7)3.2.1 初始化流程 (7)3.2.2 初始化结束指令 (7)3.3 总召唤命令 (7)3.3.1 总召唤流程 (7)3.3.2 总召唤指令格式 (7)3.4 时间同步命令 (8)3.4.1 时钟同步流程 (8)3.4.2 时钟同步指令格式 (8)3.5 时间读取命令 (8)3.5.1 时间读取流程 (8)3.5.2 时间读取指令格式 (9)3.6 复位进程命令 (9)3.6.1 复位进程流程 (9)3.6.2 复位进程指令格式 (9)3.7 遥信数据上报 (9)3.7.1 遥信数据上报流程 (9)3.7.2 遥信数据上报指令格式1（SQ=0） (10)3.7.3 遥信数据上报指令格式2（SQ=1） (10)3.8 遥测数据上报 (11)3.8.1 遥测数据上报流程 (11)3.8.2 遥测数据上报指令格式1（SQ=0） (11)3.8.3 遥测数据上报指令格式2（SQ=1） (12)3.9 遥控命令 (12)3.9.1 遥控操作流程 (12)3.9.2 遥控操作指令格式 (13)3.10 故障事件（新增） (13)3.10.1 故障事件上报操作流程 (13)3.10.2 故障事件上报指令格式 (13)3.11 参数设置 (14)3.11.1 参数设置操作流程 (14)3.11.2 参数设置指令格式1（单个） (14)3.11.3 参数设置指令格式2（多个） (14)3.12 参数读取 (15)3.12.1 参数读取操作流程 (15)3.12.2 参数读取指令格式1（单个） (15)3.12.3 参数读取指令格式2（多个） (16)3.13 文件传输 (16)3.13.1 文件传输-召唤目录操作流程 (16)3.13.2 文件传输-传输段操作流程 (16)3.13.3 文件传输-传输节操作流程 (17)3.13.4 文件传输指令格式 (17)1 总体介绍1.1 适用范围规定了配电网自动化主站系统和配电自动化终端之间进行数据传输的帧格式、数据编码及传输规则。
101及104规约报文解析方法

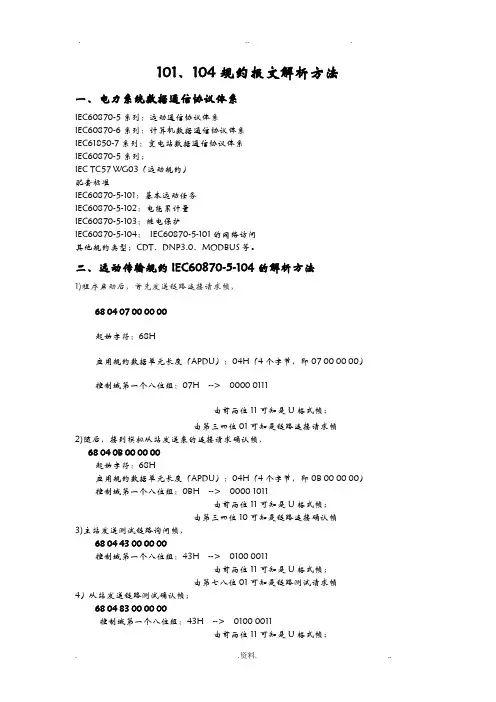

101、104规约报文解析方法一、电力系统数据通信协议体系IEC60870-5系列：远动通信协议体系IEC60870-6系列：计算机数据通信协议体系IEC61850-7系列：变电站数据通信协议体系IEC60870-5系列；IEC TC57 WG03（远动规约）配套标准IEC60870-5-101：基本远动任务IEC60870-5-102：电能累计量IEC60870-5-103：继电保护IEC60870-5-104：IEC60870-5-101的网络访问其他规约类型；CDT、DNP3.0、MODBUS等。

二、远动传输规约IEC60870-5-104的解析方法1)程序启动后，首先发送链路连接请求帧，68 04 07 00 00 00起始字符：68H应用规约数据单元长度（APDU）：04H（4个字节，即07 00 00 00）控制域第一个八位组：07H-->0000 0111由前两位11可知是U格式帧；由第三四位01可知是链路连接请求帧2)随后，接到模拟从站发送来的连接请求确认帧，68 04 0B 00 00 00起始字符：68H应用规约数据单元长度（APDU）：04H（4个字节，即0B 00 00 00）控制域第一个八位组：0BH-->0000 1011由前两位11可知是U格式帧；由第三四位10可知是链路连接确认帧3)主站发送测试链路询问帧，68 04 43 00 00 00控制域第一个八位组：43H-->0100 0011由前两位11可知是U格式帧；由第七八位01可知是链路测试请求帧4）从站发送链路测试确认帧；68 04 83 00 00 00控制域第一个八位组：43H-->0100 0011由前两位11可知是U格式帧；由第七八位11可知是链路测试确认帧5）主站发送总召唤激活请求命令；召唤全数据格式例如；68 0E 00 00 00 00 64 01 06 00 01 00 00 00 00 14起始字符：68H应用规约数据单元长度（APDU）：0EH（14个字节，即00 00 00 00 64 01 06 00 01 00 00 00 00 14）控制域第一个八位组：00H-->0000 0000由第一位0可知是I格式帧；控制域第二个八位组：00H-->与第一个八位组的第2-8位组成0000 0000（高位）0000 000（低位）所以，发送序号N（S）=0（注：I格式帧计数）控制域第三四八位组：00H 00H-->0000 0000（第四个八位组，高位）0000 000（第三个八位组的第2-8位，低位）类型标识：64H（CON<100>:=总召唤命令）可变结构限定词：01H（SQ=0，number=1）传送原因：06H 00H（Cause=6，激活）APDU地址：01H 00H（ADDR=1，即0001H，低位在前，高位在后）信息体地址：00H 00H 00H（低位在前，高位在后）信息体元素：14H（召唤限定词QOI=20，站召唤全局）7)从站站发送总召唤激活结束命令，68 0E 06 00 02 00 64 01 0A 00 01 00 00 00 00 14传送原因；0A（结束字符）遥信报文；6）从站发送单点遥信数据帧；68 1E 02 00 02 00 01 05 14 00 01 00 0A 00 00 00 0C 00 00 00 0E 00 00 00 10 00 00 00 64 00 00 01控制域；02 00 02 00类型标识：01H（CON<1>:=单点信息）可变结构限定词：05H（SQ=0，number=5，由此可知有5个不连续的单点信息）传送原因：14H 00H（Cause=20，响应站召唤）终端地址：01H 00H第一个信息体地址：0AH 00H 00H（点号：10）第一个信息体数据：00H（遥信状态；分）第二个信息体地址：0CH 00H 00H（点号；12）第二个信息体数据：00H（遥信状态；分）。
