调试说明

功能码查看、操作方法说明 1、三级菜单操作流程:

三级菜单分别为:功能参数组(一级菜单)→功能码(二级菜单)→功能码设定值(三级菜单)。操作流程下图所示:

说明:在三级菜单操作时,可按

将设定参数保存后然后再返回二级菜单,并自动转移到下一个功能码;按不存储参数,并保持停留在当前功能码。

举例:将功能码F0-06从50.00Hz 更改设定为15.00Hz 的示例(带底纹数字表示闪烁位)。

图4-3 参数编辑操作示例

在三级菜单状态下,若参数没有闪烁位,表示该功能码不能修改,可能原因有:

改变参数组

改变功能码

改变功能码数值

1)该功能码为不可修改参数。如实际检测参数、运行记录参数等。

2)该功能码在运行状态下不可修改,需停机后才能进行修改。

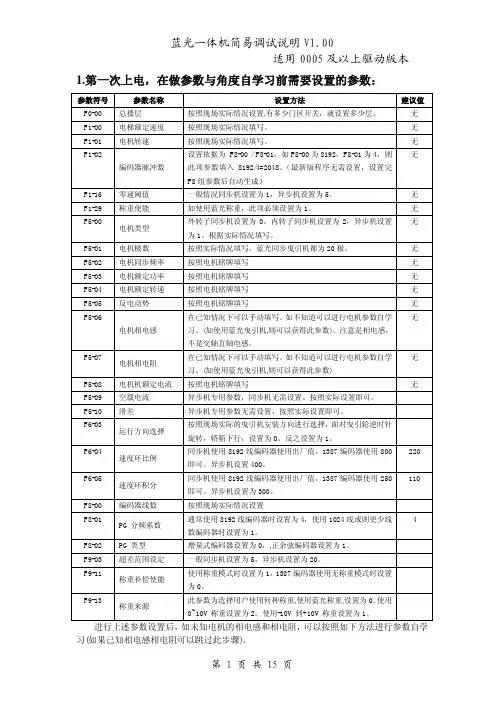

一、同步电机自学习

1)检查电机动力线及编码器接线,确认电机的UVW动力线一一对应接到变频器输出UVW端子上以及编码器连接线插件可靠,无松动。

2)系统上电后,将检修开关拨到检修位置,确认F0-01设为1(距离控制);

4)按

F1-11设为1(电机带负载调谐),按检修上行

或下行按钮,电动机先出现一声明显的电磁声音,然后按照检修给定的方向运行,直到检测到编码器的原点信号,当操作面板不再显示TUNE时,电机调谐完成。此后系统将禁止运行8秒钟,用于存储参数。调谐3次以上,比较所得到的F1-06编码器初始角度,误差应当在±15度范围内,F1-08结果应一致;

5)调谐完成后,检修试运行,观察电流是否正常、电梯运行是否稳定、实际运行方向是否与给定方向一致、F4-03脉冲变化是否正常(上行增大,下行减小)。若电梯运行方向相反或脉冲变化异常,请通过F2-10参数变更电梯运行方向或脉冲变化方向。

注意:在保证电机UVW三相动力线接线正确的情况下,如果调谐仍不成功(现象可能是调谐过程中电机不转动或者突然朝一个方向转动然后停下),请更换变频器输出动力线任意两根,再重新调谐;

带负载调谐过程比较危险,调谐时须确保井道中没有人。

二、快车调试

检查电梯运行方向和脉冲数是否正确,F4-03为脉冲的低数位,检修上行时F4-03的数值增加,检修下行时F4-03的数值减小。

举例说明:比如电梯安装完成后,按住检修上行按钮,而电梯实际是下行方向,F4-03显示的数值减小,此时不需要改变电动机的动力线(同步机禁止通过更改电机动力线来改变电梯运行方向),只需要将运行方向取反,脉冲方向也取反,对应参数F2-10=1。

更改后检查F4-03的数值,确保按住检修上行按钮,电梯上行,F4-03的数值增加,检修下行则相反。

相关参数:

举例说明如何看平层信号的常开、常闭。

如果电梯在非平层主板上X1和X3的灯亮,在平层X1和X3的灯灭,则平层信号为常闭。如果电梯在非平层主板上X1和X3的灯灭,在平层X1和X3的灯亮,则平层信号为常开。

注意:上下平层感应器的区分是由位置来决定的,即安装在支架上最上面的为上平层感应器,安装在支架上最下面的为下平层感应器。

主板X1到X24端子对应的参数如下:

00:未使用

01:上平层常开输入

02:下平层常开输入

03:门区常开输入

04:安全回路反馈常开输入05:门锁回路反馈常开输入06:运行输出反馈常开输入07:抱闸输出反馈常开输入08:检修信号常开输入

09:检修上行常开输入

10:检修下行常开输入

11:消防信号常开输入

12:上限位信号常开输入13:下限位信号常开输入14:超载常开输入

15:满载常开输入

16:上1级强迫减速常开输入17:下1级强迫减速常开输入18:上2级强迫减速常开输入19:下2级强迫减速常开输入20:上3级强迫减速常开输入21:下3级强迫减速常开输入22:封门输出反馈常开输入23:消防员开关常开输入

24:门机1光幕常开输入

25:门机2光幕常开输入

26:抱闸输出反馈2常开输入

27:UPS有效常开输入

28:锁梯常开输入

29:安全信号常开输入2

30:同步机封星反馈常开输入

31:门锁回路2反馈常开输入

33:上平层常闭输入

34:下平层常闭输入

35:门区常闭输入

36:安全回路反馈常闭输入

37:门锁回路反馈常闭输入

38:运行输出反馈常闭输入

39:抱闸输出反馈常闭输入

40:检修信号常闭输入

41:检修上行常闭输入

42:检修下行常闭输入

43:消防信号常闭输入

44:上限位信号常闭输入

45:下限位信号常闭输入

46:超载常闭输入

47:满载常闭输入

48:上1级强迫减速常闭输入

49:下1级强迫减速常闭输入

50:上2级强迫减速常闭输入

51:下2级强迫减速常闭输入

52:上3级强迫减速常闭输入

53:下3级强迫减速常闭输入

54:封门输出反馈常闭输入

55:消防员开关常闭输入

56:门机1光幕常闭输入

57:门机2光幕常闭输入

58:抱闸输出反馈2常闭输入

59:UPS有效常闭输入

60:锁梯信号常闭输入

61:安全信号常闭输入2

62:同步机封星反馈常闭输入

63:门锁回路2反馈常闭输入

井道自学习:

1)确保安全、门锁回路导通。

2)将电梯置于检修状态。

3)将电梯置于最底层平层位置,并保证下强迫减速信号有效。

!若为两层站电梯,须至少有一个平层感应器在平层插板以下,确保能准确测量注意

出平层插板高度。多层时无此要求。

4)正确设定F6-00、F6-01,保证F4-01为1。

5)设定F1-11=3,或通过主控板(MCB)上小键盘UP、SET键进行模式切换,进入到模式F-7的数据菜单后,数据显示为“0”,按UP键改为1,再按SET键系统自动执行井道自学习命令,电梯将以检修速度运行到顶层以F3-08的减速度减速停车,完成自学习。自学习不成功,系统提示E35故障。如果出现E45故障,为强迫减速开关距离不够,请参见F3组参数。

6)核对参数F3-12~F3-17,F4-04~F4-65,检查层高数据是否写入。

!注意:如果电梯重新调整过平层插板,请务必在快车运行前重新进行井道自学习!

注意

提示:

1、做井道自学习前要先将E35故障复位,按操作器上的STOP/RES复位键

2、如果井道自学习过程中遇第一个平层插板就报E35,检查F4-03,看运行方向和脉冲变化是否一致。

3、如果学习过程中主板上的楼层显示不翻层或一直学到顶层后,亦或45秒后停下报E35,检查平层信号的常开常闭设置是否正确。

三、轿顶板输入类型选择

F5-25为轿顶板输入类型选择,这一个参数定义了轿顶板输入端子X1~X8的信号为常开还是常闭类型。

F5-25为一8位数的2进制数进过转换后得到的10进制的数,下表为二进制的每个位经过

举例说明:如果X1到X8均为常闭信号,则F5-25=0+0+0+0+0+0+0+0=0;

如果X1到X8均为常开,则F5-25=1+2+4+8+16+32+64+128=255
