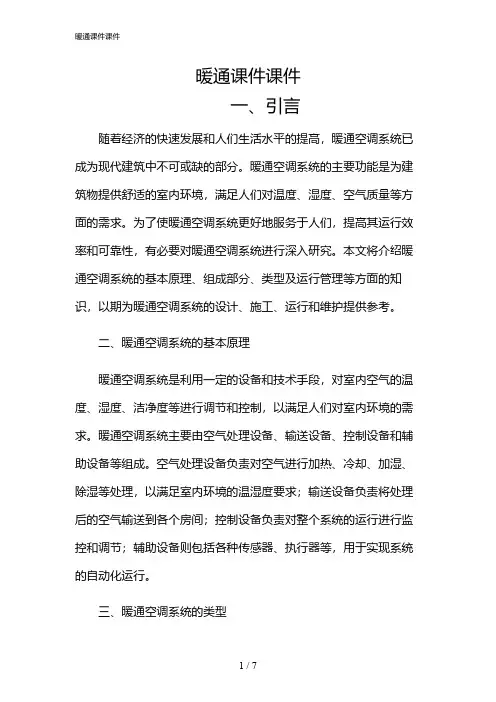

暖通课件课件一、引言随着经济的快速发展和人们生活水平的提高，暖通空调系统已成为现代建筑中不可或缺的部分。
暖通空调系统的主要功能是为建筑物提供舒适的室内环境，满足人们对温度、湿度、空气质量等方面的需求。
为了使暖通空调系统更好地服务于人们，提高其运行效率和可靠性，有必要对暖通空调系统进行深入研究。
本文将介绍暖通空调系统的基本原理、组成部分、类型及运行管理等方面的知识，以期为暖通空调系统的设计、施工、运行和维护提供参考。
二、暖通空调系统的基本原理暖通空调系统是利用一定的设备和技术手段，对室内空气的温度、湿度、洁净度等进行调节和控制，以满足人们对室内环境的需求。
暖通空调系统主要由空气处理设备、输送设备、控制设备和辅助设备等组成。
空气处理设备负责对空气进行加热、冷却、加湿、除湿等处理，以满足室内环境的温湿度要求；输送设备负责将处理后的空气输送到各个房间；控制设备负责对整个系统的运行进行监控和调节；辅助设备则包括各种传感器、执行器等，用于实现系统的自动化运行。
三、暖通空调系统的类型1.冷热水系统：冷热水系统是一种常见的暖通空调系统，主要由冷水机组、热水锅炉、冷却塔、水泵、风机盘管等组成。
冷水机组负责制冷，热水锅炉负责制热，冷却塔负责冷却制冷剂，水泵负责输送冷热水，风机盘管负责将处理后的空气输送到各个房间。
2.变制冷剂流量系统：变制冷剂流量系统是一种以制冷剂为传热介质的暖通空调系统，主要由室外机、室内机、控制器等组成。
室外机负责制冷或制热，室内机负责将处理后的空气输送到各个房间，控制器负责对整个系统的运行进行监控和调节。
3.热泵系统：热泵系统是一种利用制冷剂的吸热和放热特性来实现制冷和制热的暖通空调系统，主要由室外机、室内机、控制器等组成。
室外机负责制冷或制热，室内机负责将处理后的空气输送到各个房间，控制器负责对整个系统的运行进行监控和调节。
四、暖通空调系统的运行管理1.参数设置：根据室内环境的要求，设置合适的温度、湿度、空气质量等参数，以保证室内环境的舒适性和健康性。
2024全新暖通空调培训课件
2024全新暖通空调培训课件一、教学内容本节课我们将学习全新暖通空调系统的基本原理和操作方法。
教材的章节包括：暖通空调系统的组成及工作原理、暖通空调设备的选型与安装、暖通空调系统的运行管理与维护。
具体内容有：1. 暖通空调系统的组成：包括制冷剂、压缩机、蒸发器、冷凝器、节流装置等。
2. 暖通空调系统的工作原理：制冷循环、制热循环、通风换气等。
3. 暖通空调设备的选型：根据建筑物的用途、面积、气候条件等选择合适的空调设备。
4. 暖通空调设备的安装：包括室外机、室内机、风管、水管等的安装位置和注意事项。
5. 暖通空调系统的运行管理与维护：包括开机、停机操作、日常检查、故障处理等。
二、教学目标1. 了解暖通空调系统的组成及工作原理，能识别主要部件。
2. 学会根据建筑物的实际情况选择合适的暖通空调设备。
3. 掌握暖通空调设备的安装方法，能进行简单的安装操作。
4. 了解暖通空调系统的运行管理与维护，能进行日常的检查和故障处理。
三、教学难点与重点重点：暖通空调系统的组成及工作原理、设备的选型与安装、运行管理与维护。
难点：制冷循环和制热循环的原理、设备的安装技巧、故障的处理方法。
四、教具与学具准备教具：暖通空调模型、图片、视频等。
学具：笔记本、笔、教材等。
五、教学过程1. 实践情景引入：介绍暖通空调在日常生活中的应用，引起学生的兴趣。
2. 教材内容讲解：讲解暖通空调系统的组成、工作原理、设备选型、安装方法等。
3. 例题讲解：通过实例讲解暖通空调系统的设计和运行管理。
4. 随堂练习：让学生根据实际情况设计简单的暖通空调系统。
5. 课堂讨论：讨论暖通空调系统的运行管理和维护技巧。
6. 板书设计：列出暖通空调系统的组成、工作原理、设备选型、安装方法等关键点。
7. 作业布置：布置有关暖通空调系统设计和运行管理的题目。
六、板书设计暖通空调系统：组成：制冷剂、压缩机、蒸发器、冷凝器、节流装置等。
工作原理：制冷循环、制热循环、通风换气等。
《暖通空调课件讲解PPT》
暖通空调的设计参数和要求
室内空气温度 相对湿度 气流速度 室内噪声
20-26°C 40-60% 0.1-0.5 m/s ≤45 dB
暖通空调系统的构成
供热和供冷设备
包括锅炉、空调机组等。
通风系统
包括送风和排风设备。
风管系统
将空气引导到不同的房间。
控制系统
用于控制温度、湿度和其他 参数。
暖通空调系统的工作原理
暖通空调的概念和作用
1 概念
暖通空调是通过机械或自然方式改变室内环境的技术系统。
2 作用
暖通空调系统可以提供舒适的室内温度和湿度，促进室内气流循环， 净化空气并排除有害物质。8世纪末，美国发明了第一台制冷
机，标志着暖通空调的现代化。
3
古代技术
古代人们使用烟囱和通风孔来调节 室内温度。
《暖通空调课件讲解PPT》
欢迎来到《暖通空调课件讲解PPT》！在本次课程中，我们将探讨暖通空调的 各个方面，并深入了解其概念、发展历程、工作原理以及未来的应用前景。 让我们一起开始吧！
什么是暖通空调
暖通空调是一种技术系统，通过调节室内空气温度、湿度和流动性，为人们 提供舒适的室内环境。它既包括供暖系统，又包括通风与空气调节系统。
暖通空调的安全注意事项
• 遵循电气安全规范，确保电路安全。 • 定期检查燃气设备，防止泄漏。 • 使用合适的温度和湿度，避免过度干燥或潮湿。 • 保持通风系统和烟雾报警器的正常运行。
暖通空调的应用前景和发展方向
随着人们对室内舒适度和空气质量要求的提高，暖通空调市场将持续增长。未来，智能化和环保 技术将成为发展的重点，以满足人们对能效和环境友好的需求。
技术进步
21世纪初，暖通空调技术经历了飞 速发展，实现了更高的能效和更舒 适的室内环境。
暖通空调讲稿
• （5）不得将有害物质或热气流吹向人体。
• （6）送风气流宜从人体的前侧上方倾斜吹 到头，颈和胸部，必要时还可以从上向下 垂直送风；送到人体上的有效气流宽度， 宜采用1m；对于室内散热量小于23w/m3的 轻作业，可采用0.6m；当工作人员活动范 围较大时，宜采用旋转送风口。
2.2 全面通风
2.2.1 气流组织 1）应避免使含有大量热、湿或有害物质的空
1）局部排风罩
（1)防尘密闭罩 • 把工艺设备的产尘点或整个工艺设备密闭
在罩内。
• 由于罩内工艺设备运动，物料运动或热压 作用罩内会形成一定的正压。因此要防止 有害物如粉尘等的外逸，还需要通过排风 消除罩内正压，在罩内形成负压，防止粉 尘等有害物外逸。
(2）外部吸气罩
• 由于工艺条件限制，生产设备不能密闭时，只能 把局部排风罩设在有害物源附近。
(3）当固定地点靠近有害物质放散源，且不可能安装有效的 局部排风装置时，应直接向工作地点送风。
4）同时放散热、蒸汽和有害气体或仅放菜密度比空气小的有害气体的工 业建筑，除设局部排风外，宜从上部区域进行自然或机械的全面排风 ，其排风量不应小于每小时1次换气；当房间高度大于6m时，排风量 可按6m3/(h·m2)计算。
1.1．6 采暖、通风和空气调节这三部分是在 长期的发展过程中自然形成的。同为建筑 环境的控制技术，但所控制的对象与功能 有所不同。
1、采暖(Heating)——又称供暖，是指向建 筑物供给热量，保持室内一定温度。
2、通风(ventilating)一—用自然或机械的方 法向某一房间或空间送入室外空气．是某 一房间或空间排出空气的过程，送入的空 气可以是处理的．也可以是不经处理的。
暖通空调讲稿
2020/9/14
1.1.4 现代生产和科学实验对环境提出厂更为 苛刻的条件，导致了建筑环境控制技术的 产生与发展、已形成了一门独立的学科— 建筑环境学。
• （6）送风气流宜从人体的前侧上方倾斜吹 到头，颈和胸部，必要时还可以从上向下 垂直送风；送到人体上的有效气流宽度， 宜采用1m；对于室内散热量小于23w/m3的 轻作业，可采用0.6m；当工作人员活动范 围较大时，宜采用旋转送风口。
2.2 全面通风
2.2.1 气流组织 1）应避免使含有大量热、湿或有害物质的空
1）局部排风罩
（1)防尘密闭罩 • 把工艺设备的产尘点或整个工艺设备密闭
在罩内。
• 由于罩内工艺设备运动，物料运动或热压 作用罩内会形成一定的正压。因此要防止 有害物如粉尘等的外逸，还需要通过排风 消除罩内正压，在罩内形成负压，防止粉 尘等有害物外逸。
(2）外部吸气罩
• 由于工艺条件限制，生产设备不能密闭时，只能 把局部排风罩设在有害物源附近。
(3）当固定地点靠近有害物质放散源，且不可能安装有效的 局部排风装置时，应直接向工作地点送风。
4）同时放散热、蒸汽和有害气体或仅放菜密度比空气小的有害气体的工 业建筑，除设局部排风外，宜从上部区域进行自然或机械的全面排风 ，其排风量不应小于每小时1次换气；当房间高度大于6m时，排风量 可按6m3/(h·m2)计算。
1.1．6 采暖、通风和空气调节这三部分是在 长期的发展过程中自然形成的。同为建筑 环境的控制技术，但所控制的对象与功能 有所不同。
1、采暖(Heating)——又称供暖，是指向建 筑物供给热量，保持室内一定温度。
2、通风(ventilating)一—用自然或机械的方 法向某一房间或空间送入室外空气．是某 一房间或空间排出空气的过程，送入的空 气可以是处理的．也可以是不经处理的。
暖通空调讲稿
2020/9/14
1.1.4 现代生产和科学实验对环境提出厂更为 苛刻的条件，导致了建筑环境控制技术的 产生与发展、已形成了一门独立的学科— 建筑环境学。
《暖通空调讲义》课件
供暖系统的运行管理需要定期检查和维护，确保系统正常运行，同时也要 注意节能和环保。
通风系统工作原理
01
通风系统通过送风口和排风口 的设计，使室内空气得到循环 流通，保证室内空气的新鲜度 和质量。
02
通风系统通常包括送风口、排 风口、过滤器、控制系统等部 分，需要根据不同的建筑和环 境要求进行合理设计和配置。
调试与验收
按照操作规程对暖通空调系统进行调试，确保系 统正常运行；进行验收并签署验收报告。
常见问题与解决方案
设备噪音过大
检查设备运行状态，调整设备参数；对设备进行减震和消音处理。
系统能耗高
优化系统设计，选用高效节能的设备和材料；加强设备的维护保养。
室内空气质量差
定期清洗和更换过滤器，保持空气流通；采用室内空气净化措施。
求进行合理设计和配置。
空气调节系统的运行管理需 要定期检查和维护，确保系 统正常运行，同时也要注意 节能和环保。
冷暖空调系统工作原理
冷暖空调系统通过制冷或制热功能，对室内温 度进行调节和控制。
冷暖空调系统通常包括制冷剂、蒸发器、冷凝 器、压缩机、膨胀阀等部分，需要根据不同的 气候条件和建筑要求进行合理设计和配置。
全面检查
专业团队会对暖通空调的各个部 件进行全面检查，发现并解决潜 在问题。
定期保养
专业团队会根据暖通空调的使用 情况和客户需求，制定合理的维 护保养计划，确保设备长期稳定 运行。
05
暖通空调的节能环保能效标准与评价Fra bibliotek能效标准
制定和实施能效标准是提高暖通空调 系统能效的关键措施，包括设备能效 标准、系统能效标准等。
03
通风系统的运行管理需要定期 检查和维护，确保系统正常运 行，同时也要注意节能和环保 。
通风系统工作原理
01
通风系统通过送风口和排风口 的设计，使室内空气得到循环 流通，保证室内空气的新鲜度 和质量。
02
通风系统通常包括送风口、排 风口、过滤器、控制系统等部 分，需要根据不同的建筑和环 境要求进行合理设计和配置。
调试与验收
按照操作规程对暖通空调系统进行调试，确保系 统正常运行；进行验收并签署验收报告。
常见问题与解决方案
设备噪音过大
检查设备运行状态，调整设备参数；对设备进行减震和消音处理。
系统能耗高
优化系统设计，选用高效节能的设备和材料；加强设备的维护保养。
室内空气质量差
定期清洗和更换过滤器，保持空气流通；采用室内空气净化措施。
求进行合理设计和配置。
空气调节系统的运行管理需 要定期检查和维护，确保系 统正常运行，同时也要注意 节能和环保。
冷暖空调系统工作原理
冷暖空调系统通过制冷或制热功能，对室内温 度进行调节和控制。
冷暖空调系统通常包括制冷剂、蒸发器、冷凝 器、压缩机、膨胀阀等部分，需要根据不同的 气候条件和建筑要求进行合理设计和配置。
全面检查
专业团队会对暖通空调的各个部 件进行全面检查，发现并解决潜 在问题。
定期保养
专业团队会根据暖通空调的使用 情况和客户需求，制定合理的维 护保养计划，确保设备长期稳定 运行。
05
暖通空调的节能环保能效标准与评价Fra bibliotek能效标准
制定和实施能效标准是提高暖通空调 系统能效的关键措施，包括设备能效 标准、系统能效标准等。
03
通风系统的运行管理需要定期 检查和维护，确保系统正常运 行，同时也要注意节能和环保 。
建筑工程暖通培训讲义 暖通空调PPT
人工气候室：用于科学实验，但自然界没有的特殊气
候环境。
xe
§1 绪论
1.3 HVAC 的技术发展
一、设备、材料、方法
1 、高效换热：如何提高制冷机、换热器能能效。如：微尺
度换热。
2 、制冷剂、管材
3 、新的方法，如：温湿度独立控制空调系统
二、自控
1 、 HVAC 系统自控的现状
2 、 HVAC 系统对自控的要求
筑提供热量的供暖系统（★）
分散式：热源、散热设备为一个整体，对供暖房间而
言，每个房间均需布置要热源，如：烤火炉、电热汀、暖风
机等。
（ 2 ） 按热媒种类不同分：
热水供暖：输热介质即热媒为热水，有低温水（＜ 10
0℃ ）、高温水（≥ 100℃ ）系统之分。（★）
xe
§1 绪论
1.2 HVAC 系统一般组成、原理及分类
（ 2 ）按作用范围分：
全面通风：作用范围是整个房间，如厨房排气
扇排风。（★）
局部通风：作用范围为产生有害物的局部地点
，如厨房排油烟机
一般局部通风效果优于全面通风。
（ 3 ）按动力分：
自然通风：动力为自然作用压力：风压、热压
。
机械通风：动力为风机，离心式，轴流式等。
（★）
xe
§1 绪论
1.2 HVAC 系统一般组成、原理及分类
xe
§2 负荷计算
墙：高取建筑层高，宽见图； 门、窗：取建筑门窗孔洞尺寸； 地、顶：见图。
2.3 供暖负荷计算
xe
§2 负荷计算
2.3 供暖负荷计算
α ：温差修正系数， α=(tn-tl )/( tn-tw′) ， tl ：邻室温度。 K ：围护结构传热系数
暖通空调基础知识课件
低压液体制冷剂在蒸发器中吸收室内 热量，蒸发成低温低压气体，实现制 冷效果。
采暖循环原理
热源提供
热媒循环
采暖系统通过锅炉、热泵等热源设备提供 热量。
热媒（如水或蒸汽）在热源设备中被加热 ，然后通过管道输送到室内散热器。
室内散热
热媒回流
散热器将热媒携带的热量传递给室内空气 ，提高室内温度。
冷却后的热媒回流到热源设备，重新被加热 ，循环往复。
运用物联网、大数据、人 工智能等技术，实现设备 的智能控制、远程监控和 故障诊断等功能。
舒适性提升技术
通过优化空气处理过程、 降低噪音和振动等措施， 提高室内环境的舒适度和 品质。
政策法规影响解读
能效标准提升
国家和地方政府陆续出台更严格的能效标准，推 动暖通空调行业向高效节能方向发展。
环保政策加强
随着工业的发展，蒸汽和 电力开始应用于采暖和通 风系统。
现代时期
随着科技的不断进步，空 调技术得到快速发展，出 现了中央空调、分体空调 等多种类型。
暖通空调应用领域
01
02
03
04
民用建筑
如住宅、办公楼、学校、医院 等，为人们提供舒适的室内环
境。
工业建筑
如工厂、仓库等，保证生产过 程的顺利进行和产品质量。
消费者需求变化
消费者对暖通空调产品的需求日益多样化、个性化，对产品的能效 、环保、智能化等方面提出更高要求。
技术创新方向预测
01
02
03
04
高效节能技术
采用更高效的压缩机、换 热器、风机等关键部件， 提高产品的能效比，降低 能耗。
环保制冷剂技术
研发和使用环保型制冷剂 ，减少对大气环境的污染 。
智能化控制技术
采暖循环原理
热源提供
热媒循环
采暖系统通过锅炉、热泵等热源设备提供 热量。
热媒（如水或蒸汽）在热源设备中被加热 ，然后通过管道输送到室内散热器。
室内散热
热媒回流
散热器将热媒携带的热量传递给室内空气 ，提高室内温度。
冷却后的热媒回流到热源设备，重新被加热 ，循环往复。
运用物联网、大数据、人 工智能等技术，实现设备 的智能控制、远程监控和 故障诊断等功能。
舒适性提升技术
通过优化空气处理过程、 降低噪音和振动等措施， 提高室内环境的舒适度和 品质。
政策法规影响解读
能效标准提升
国家和地方政府陆续出台更严格的能效标准，推 动暖通空调行业向高效节能方向发展。
环保政策加强
随着工业的发展，蒸汽和 电力开始应用于采暖和通 风系统。
现代时期
随着科技的不断进步，空 调技术得到快速发展，出 现了中央空调、分体空调 等多种类型。
暖通空调应用领域
01
02
03
04
民用建筑
如住宅、办公楼、学校、医院 等，为人们提供舒适的室内环
境。
工业建筑
如工厂、仓库等，保证生产过 程的顺利进行和产品质量。
消费者需求变化
消费者对暖通空调产品的需求日益多样化、个性化，对产品的能效 、环保、智能化等方面提出更高要求。
技术创新方向预测
01
02
03
04
高效节能技术
采用更高效的压缩机、换 热器、风机等关键部件， 提高产品的能效比，降低 能耗。
环保制冷剂技术
研发和使用环保型制冷剂 ，减少对大气环境的污染 。
智能化控制技术
暖通讲座
暖通讲座
• 9)、锅炉房的外墙、楼地面或屋面，应有相应的防爆措施，并应有相 当于锅炉间占地面积10%的泄压面积，泄压方向不得朝向人员聚集的 场所、房间和人行通道，泄压处也不得与这些地方相邻。地下锅炉房 采用竖井泄爆方式时，竖井的净横断面积，应满足泄压面积的要求。
• 10)、当泄压面积不能满足上述要求时，可采用在锅炉房的内墙和顶 部敷设金属爆炸减压板作补充
大于本防烟分区面积的2%，宜采用自然排烟；自然排烟口底部距室 内地平不应小于2m，并应常开或发生火灾时能自动开启。 • 4)、可开启的天窗，应尽量设置在上方，并有能便于迅速开启的装置 • 5)、为了减少室外风压对自然排烟的影响，排烟口部位尽可能设置挡 风措施 • 6)、内走道的排烟窗，应尽量设置两个或两个以上，尽量使排烟窗不 同朝向 • 7)、不设排烟设施的防烟楼梯间的前室或合用前室，除利用敞开的阳 台、凹廊外，前室内应有不同朝向的可开启外窗
暖通讲座
• 一、空调系统的组成
• 舒适性空调、工艺性空调（一般降温性空调、恒温恒湿空调和净化空 调）
• 舒适度指标：PMV——预期评价均值 -0.5~+0.5
•
PPD ——预期不满意率 <10%
•
PMV指标
热感觉 热 暖 微暖 适中 微凉 凉 冷
PMV值 +3 +2 +1 0
-1 -2 3
• 室内空气温度、相对湿度、风速 • 空调系统的作用排除室内的余热余湿，从而维持室内所要求的温湿度 • 二、空调系统的原理 • 见空调系统原理图 • 空调冷源、空调热源、空调风系统、空调水系统
• 11）、燃油、燃气锅炉房锅炉间与相邻的辅助间之间的隔墙，应为防 火墙；隔墙上开设的门应为甲级防火门；朝锅炉操作面方向开设的玻 璃大观察窗，应采用具有抗爆能力的固定窗。
• 9)、锅炉房的外墙、楼地面或屋面，应有相应的防爆措施，并应有相 当于锅炉间占地面积10%的泄压面积，泄压方向不得朝向人员聚集的 场所、房间和人行通道，泄压处也不得与这些地方相邻。地下锅炉房 采用竖井泄爆方式时，竖井的净横断面积，应满足泄压面积的要求。
• 10)、当泄压面积不能满足上述要求时，可采用在锅炉房的内墙和顶 部敷设金属爆炸减压板作补充
大于本防烟分区面积的2%，宜采用自然排烟；自然排烟口底部距室 内地平不应小于2m，并应常开或发生火灾时能自动开启。 • 4)、可开启的天窗，应尽量设置在上方，并有能便于迅速开启的装置 • 5)、为了减少室外风压对自然排烟的影响，排烟口部位尽可能设置挡 风措施 • 6)、内走道的排烟窗，应尽量设置两个或两个以上，尽量使排烟窗不 同朝向 • 7)、不设排烟设施的防烟楼梯间的前室或合用前室，除利用敞开的阳 台、凹廊外，前室内应有不同朝向的可开启外窗
暖通讲座
• 一、空调系统的组成
• 舒适性空调、工艺性空调（一般降温性空调、恒温恒湿空调和净化空 调）
• 舒适度指标：PMV——预期评价均值 -0.5~+0.5
•
PPD ——预期不满意率 <10%
•
PMV指标
热感觉 热 暖 微暖 适中 微凉 凉 冷
PMV值 +3 +2 +1 0
-1 -2 3
• 室内空气温度、相对湿度、风速 • 空调系统的作用排除室内的余热余湿，从而维持室内所要求的温湿度 • 二、空调系统的原理 • 见空调系统原理图 • 空调冷源、空调热源、空调风系统、空调水系统
• 11）、燃油、燃气锅炉房锅炉间与相邻的辅助间之间的隔墙，应为防 火墙；隔墙上开设的门应为甲级防火门；朝锅炉操作面方向开设的玻 璃大观察窗，应采用具有抗爆能力的固定窗。
暖通空调基础培训讲课文档
（3）离心式冷水机组；
（4）蒸汽型溴化锂双效吸收式冷水机组；
第十一页，共47页。
第一章 制冷基础知识
8、空调工程中常用的冷（热）水机组的机型：
（5）直燃型溴化锂双效吸收式冷（热）水机组；
（6）热泵式冷（热）水机组。
第十二页，共47页。
第一章 制冷基础知识
8、空调工程中常用的冷（热）水机组的机型：
的简称。空调可分为中央空调和局部空调两大类。局部空调泛指 窗式空调器和分体式壁挂空调器或分体式柜式空调器。除局部空 调以外的空调，则统称为中央空调。
中央空调原指用于大型工民建工程的集中式或半集中式的空 调系统，而近年来又不断涌现商用中央空调和家用中用空调，则 可把用于大型工民建工程的中央空调概称为大型工民建用中央空 调。
常 规 制 冷
无 费 制 冷
第三十九页，共47页。
第二章 中央空调基础知识
第四十页，共47页。
第二章 中央空调基础知识
11、中央空调主机配置方案中常见的几种类型： （A）水冷冷水中央空调机组
（B）风冷冷水中央空调机组
（C）地源（水源）热泵空调机组 地源热泵是利用地球表面浅层水源（如地下水、河流和湖泊
COP=制冷量（KW）/制冷系统的轴功率（KW） 制冷机的COP值越大，说明制取单位冷（热）量所需消耗的能 量少，制冷系统运行效率高，经济性高。
第十五页，共47页。
第二章
2
中央空调基础知识
第十六页，共47页。
第二章 中央空调基础知识
1、什么是中央空调 中央空调是“空调大家族”中的重要组成部份。空调是空气调节
第二章 中央空调基础知识
6、空调水系统的组成： (2)冷却水系统是指利用冷却塔向冷水机组的冷凝器供给循环冷 却水的系统。该系统是由冷却塔、冷却水池（箱）、冷却水泵和 冷水机组冷凝器等设备组成。 (3)冷凝水系统是指空调末端装置在夏季工况时用来排出冷凝 水物管路系统。
（4）蒸汽型溴化锂双效吸收式冷水机组；
第十一页，共47页。
第一章 制冷基础知识
8、空调工程中常用的冷（热）水机组的机型：
（5）直燃型溴化锂双效吸收式冷（热）水机组；
（6）热泵式冷（热）水机组。
第十二页，共47页。
第一章 制冷基础知识
8、空调工程中常用的冷（热）水机组的机型：
的简称。空调可分为中央空调和局部空调两大类。局部空调泛指 窗式空调器和分体式壁挂空调器或分体式柜式空调器。除局部空 调以外的空调，则统称为中央空调。
中央空调原指用于大型工民建工程的集中式或半集中式的空 调系统，而近年来又不断涌现商用中央空调和家用中用空调，则 可把用于大型工民建工程的中央空调概称为大型工民建用中央空 调。
常 规 制 冷
无 费 制 冷
第三十九页，共47页。
第二章 中央空调基础知识
第四十页，共47页。
第二章 中央空调基础知识
11、中央空调主机配置方案中常见的几种类型： （A）水冷冷水中央空调机组
（B）风冷冷水中央空调机组
（C）地源（水源）热泵空调机组 地源热泵是利用地球表面浅层水源（如地下水、河流和湖泊
COP=制冷量（KW）/制冷系统的轴功率（KW） 制冷机的COP值越大，说明制取单位冷（热）量所需消耗的能 量少，制冷系统运行效率高，经济性高。
第十五页，共47页。
第二章
2
中央空调基础知识
第十六页，共47页。
第二章 中央空调基础知识
1、什么是中央空调 中央空调是“空调大家族”中的重要组成部份。空调是空气调节
第二章 中央空调基础知识
6、空调水系统的组成： (2)冷却水系统是指利用冷却塔向冷水机组的冷凝器供给循环冷 却水的系统。该系统是由冷却塔、冷却水池（箱）、冷却水泵和 冷水机组冷凝器等设备组成。 (3)冷凝水系统是指空调末端装置在夏季工况时用来排出冷凝 水物管路系统。
暖通空调专题讲座
Unit 6 The Pace of Life
按空气处理设备的设置情况分类 Before Reading
Global Reading
Detailed Reading
After Reading
Supplementary Reading
? 集中式系统 空气处理设备（过滤、冷却、加热、加湿设 备和风机等）集中设置在空调机房内，空气处理后，由风 管送入各房间的系统。
Before Reading
Unit 6 The Pace of Life
按使用对象分类 Global Reading
Detailed Reading
After Reading
Supplementary Reading
? 舒适性空调 其目的是使室内空气具有良好的参数，以向人们提供一个适宜的工
作或生活环境，从而有利于提高工作效率或维持更好的健康水平。 ? 工艺性空调
? 分散式系统 将整体组装的空调器直接放在空调房间内或 放在空调房间附近，每个机组只供一个或几个小房间的， 或者一个房间内放几个机组的系统。
? 半集中式系统 集中处理部分或全部风量，然后送往各房 间（或各区），在各房间（或各区）再进行处理的系统。
按处理空调负荷的输送介质分Unit类6 The Pace of Life
Before Reading
Global Reading
Detailed Reading
Unit 6 The Pace of Life
After Reading
Supplementary Reading
暖通空调知识讲座
马亚翔
Before Reading
Global Reading
Detailed Reading
《暖通空调讲解》PPT课件
利用人工智能技术，对暖通空调系统 进行自主学习和优化，提高能效和舒 适度。
智能控制系统架构和功能模块
系统架构
包括感知层、传输层、数据层、应 用层等，实现数据的采集、传输、 处理和应用。
功能模块
包括设备管理、能耗监测、环境监 控、智能控制等模块，满足不同的 应用需求。
数据采集、传输和处理技术
数据采集技术
量等。
03
行业标准对企业国际合作的影响
分析行业标准对企业国际合作的作用，包括促进国际交流、推动国际合
作等。
未来发展趋势预测
暖通空调行业技术发展趋势
预测未来暖通空调行业技术的发展方向和趋势，如智能化、高效节能等。
暖通空调行业市场发展趋势
分析未来暖通空调行业市场的发展前景和趋势，如市场规模、竞争格局等。
替换部件法
对于损坏的部件或组件，采用替换法进行维 修或更换。
05
智能化技术在暖通空调中 应用
智能化技术发展趋势
物联网技术应用
将暖通空调系统与物联网相结合，实 现远程监控、智能控制等功能。
云计算技术应用
通过云计算平台，对大量数据进行存 储和分析，为暖通空调系统的智能化 提供数据支持。
人工智能技术应用
输入功率
空调设备运行时消耗的电能，单位通常为kW或W。
制冷剂类型和充注量
制冷剂种类及其充注量直接影响设备的制冷效果和环保性能。
辅助设备功能及作用
01
02பைடு நூலகம்
03
04
风机
提供空气循环动力，确保室内 空气均匀分布。
过滤器
过滤空气中的灰尘、细菌等污 染物，提高室内空气质量。
膨胀阀/节流装置
控制制冷剂流量，实现制冷剂 的节流降压。
智能控制系统架构和功能模块
系统架构
包括感知层、传输层、数据层、应 用层等，实现数据的采集、传输、 处理和应用。
功能模块
包括设备管理、能耗监测、环境监 控、智能控制等模块，满足不同的 应用需求。
数据采集、传输和处理技术
数据采集技术
量等。
03
行业标准对企业国际合作的影响
分析行业标准对企业国际合作的作用，包括促进国际交流、推动国际合
作等。
未来发展趋势预测
暖通空调行业技术发展趋势
预测未来暖通空调行业技术的发展方向和趋势，如智能化、高效节能等。
暖通空调行业市场发展趋势
分析未来暖通空调行业市场的发展前景和趋势，如市场规模、竞争格局等。
替换部件法
对于损坏的部件或组件，采用替换法进行维 修或更换。
05
智能化技术在暖通空调中 应用
智能化技术发展趋势
物联网技术应用
将暖通空调系统与物联网相结合，实 现远程监控、智能控制等功能。
云计算技术应用
通过云计算平台，对大量数据进行存 储和分析，为暖通空调系统的智能化 提供数据支持。
人工智能技术应用
输入功率
空调设备运行时消耗的电能，单位通常为kW或W。
制冷剂类型和充注量
制冷剂种类及其充注量直接影响设备的制冷效果和环保性能。
辅助设备功能及作用
01
02பைடு நூலகம்
03
04
风机
提供空气循环动力，确保室内 空气均匀分布。
过滤器
过滤空气中的灰尘、细菌等污 染物，提高室内空气质量。
膨胀阀/节流装置
控制制冷剂流量，实现制冷剂 的节流降压。
暖通空调基础知识培训讲座
湿空气的焓：为干空气的焓和相应水气的焓之和，也常用干空气为计算基 准。 一般规定0℃时干空气和液态水的焓和，相对应水气的焓值为零。
露点：
将湿空气在总压和湿度保持不变的情况下冷却，当湿空气达到饱和时的温 度即为露点。若湿空气的温度降到露点以下，则所含超过饱和部分的水蒸 汽将以液态水的形式凝结出来。
室内湿负荷不变、热冷负荷变化
空调系统参数
温度定义：
温度是用来表示物质冷与热的程度。分为干球温度 和湿球温度：
干球温度是温度计在普通空气中所测出的温度，即 我们一般天气预报里常说的气温。
湿球温度是指同等焓值空气状态下，空气中水蒸汽 达到饱和时的空气温度，在空气焓湿图上是由空气 状态点沿等焓线下降至100%相对湿度线上，对应点 的干球温度。
物质状态
比热： 使1克的某种物质温度升高1℃所需的热量。
显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即 仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收 （或放出）的热量。
潜热： 当物体吸热（或放热）仅使物体分子的热位能增加（或减少）， 使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为 潜热。
用湿纱布包扎普通温度计的感温部分，纱布下端 浸在水中，以维持感温部位空气湿度达到饱和，在 纱布周围保持一定的空气流通，使于周围空气接近 达到等焓。示数达到稳定后，此时温度计显示的读 数近似认为湿球温度。
空调系统参数
焓的定义：
焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。数值 上等于系统的内能U加上压强p和体积V的乘积，即H=U+pV。焓的变化是 系统在等压可逆过程中所吸收的热量的度量，也就是物质所带能量的多少。
注：磅（psi）单位英寸面积所受的力（P）；
露点：
将湿空气在总压和湿度保持不变的情况下冷却，当湿空气达到饱和时的温 度即为露点。若湿空气的温度降到露点以下，则所含超过饱和部分的水蒸 汽将以液态水的形式凝结出来。
室内湿负荷不变、热冷负荷变化
空调系统参数
温度定义：
温度是用来表示物质冷与热的程度。分为干球温度 和湿球温度：
干球温度是温度计在普通空气中所测出的温度，即 我们一般天气预报里常说的气温。
湿球温度是指同等焓值空气状态下，空气中水蒸汽 达到饱和时的空气温度，在空气焓湿图上是由空气 状态点沿等焓线下降至100%相对湿度线上，对应点 的干球温度。
物质状态
比热： 使1克的某种物质温度升高1℃所需的热量。
显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即 仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收 （或放出）的热量。
潜热： 当物体吸热（或放热）仅使物体分子的热位能增加（或减少）， 使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为 潜热。
用湿纱布包扎普通温度计的感温部分，纱布下端 浸在水中，以维持感温部位空气湿度达到饱和，在 纱布周围保持一定的空气流通，使于周围空气接近 达到等焓。示数达到稳定后，此时温度计显示的读 数近似认为湿球温度。
空调系统参数
焓的定义：
焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。数值 上等于系统的内能U加上压强p和体积V的乘积，即H=U+pV。焓的变化是 系统在等压可逆过程中所吸收的热量的度量，也就是物质所带能量的多少。
注：磅（psi）单位英寸面积所受的力（P）；
暖通空调专题讲座
新风、回风、送风、排风
排风
新风 33°C
空调器
17°C 26°C
送风
Q 室外 Q,W
室外 回风 Q
空调房间
围护结构
Q
后面会讲通风，分为进、排风，通风的风是不经过热湿处理的。 排烟是将燃烧后的烟气排出去，排油烟是将炒菜的烟气排出去。
第一部分 空气调节
第一节 空气调节的定义及空调系统的分类 空气调节是一门维持室内良好的热环境 的技术。这里所谓的热环境是指室内空气 的温度、湿度、空气流动速度、洁净度、 新鲜度等。空气调节(简称空调)系统的作用 是根据使用对象的要求使上述参数部分或 全部达到相应的指标。
按使用对象分类
舒适性空调 其目的是使室内空气具有良好的参数，以向人们提供一个适宜的工 作或生活环境，从而有利于提高工作效率或维持更好的健康水平。
暖通专业又称暖通空调即采暖（Heating）、通风 (Ventilating)与空气调节(Air conditioning)，简称 HVAC 空调与制冷（Refrigeration）密不可分，所以有时候简称 HVAC&R (The heating, ventilating, air conditioning, and refrigeration)
暖通专业在民用工程中的应用范畴
暖通专业在民用工程中的设计范畴有采暖、通风、空气调节及防排烟系统。 《采暖通风与空气调节设计规范》（GB50019-2003）4.1.2条规定：累年日平 均温度稳定低于或等于5℃的日数大于或等于90天的地区，宜采用集中采暖。这 类地区包括北京、天津、河北、山西、内蒙古、辽宁、吉林、黑龙江、山东、 西藏、青海、宁夏、新疆等13个省、市、自治区的全部，河南（许昌以北）、 陕西（西安以北）、甘肃（天水以北）等省的大部分，以及江苏（淮阴以北）、 安徽（宿县以北）、四川（川西）等省的一小部分，此外还有某些省的高寒地 区，如贵州的威宁、云南的中甸等，其全部面积约占全国陆地面积的70％。 《采暖通风与空气调节规范》（GB50019-2003）6.1.1条规定：符合下列条件 之一时，应设置空气调节： 1）采用采暖通风温度、湿度、洁净度等要求时； 3）对提高劳动生产率和经济效益有显著作用时； 4）对保证身体健康、促进康复有显著效果时； 5）采用采暖通风虽能达到人体舒适和满足室内热湿环境要求，但不经济时。 对于北方的集中供暖，集中设置锅炉房，铺设热力管网、设置地热盘管或暖 气片的集中供暖系统因为接触较少，就不加以介绍。下面分别介绍空气调节、 通风与防排烟系统。
《暖通空调技术》PPT讲座精美模板-建环暖通空调知识讲座
太阳能集热管
太阳能供暖系统
其他可再生热 源
1.地热能源：蒸汽型、热水型、低压型， 干热岩型，岩浆型。 地热用途：采暖、空调、发电、综合利用 2.地热可以利用的范围 1）200~400℃，直接发电及综合利用 2）150~200℃，双工质循环发电、制冷、 干燥、工业热加工。 3）100~150℃ 双工质循环发电、供暖、制 冷、干燥、脱水加工、回收盐类。 4）50~100℃，供暖、温室、家庭用热水、 干燥。
集成式制冷机房：通过优化设计和三维仿真，将压缩机、 换热器、水力模块等在工厂集成装配，模块运输，现场 拼装的节能解决方案。优点：年运行效率提高30%~50%， 占地面积节省1/3。大大缩短建设周期。运输、维修方便。
设备研发
提高设备制冷制热效率，目前有的比 如：磁悬浮制冷机组、微通道换热、 降膜机组、空调设备物联网。
1、空气调节 舒适性空调、工艺性空调。（办公楼、宾馆、住宅） 2、食品冷藏（冷库、冷链） 3、医疗卫生、体育、工业、农业等（手术室、保冷、保鲜）
空气调节
分体空调、多联机、中央空 调等住宅、写字楼、办公楼 提供夏季降温、除湿、冬季 采暖。
食品冷藏
冷库冷藏海鲜、干货 等长时间的物品。工 业罐装车等。
医疗卫生
制冷剂
暖通空调领域使用最多的是传统的氟利昂系 列的制冷剂，污染大。在开发新的环境友好 型制冷剂来替代。 R1234yf,R1234ze,R152a,R448A,R290,R600a
空调制冷剂杂质颗粒电泳分离技术
新技术 BIM技术，解决管线交叉，优化空间布局、三维可视化施 工交底，智能算量、决策支持。
感谢观看
There are many variations of passages of Lorem Ipsum available, but the majority have suffered alteration some form, by injected humour, or randomThere are many variations
