杠杆经典例题分析例题1：画出图中杠杆上的力F1、F2的力臂L1、L2。
例题2：找出动力和阻力并画出相应的力臂1、镊子2、瓶起子3、剪子4、钳子5、羊角锤起钉子6、筷子7、抽水机的手柄8、推独轮车9、拉行李箱10、铁锹BOAF1图8图1021图5图9 图1111、螺丝刀撬按钉12、钓鱼竿13、垃圾桶14、缝纫机踏板15、铡刀16、铁轨道钉撬17、刹车装置18、订书器19、人的手臂20、指甲刀21、自行车车把刹车22、自行车脚蹬23、红酒启瓶器O24、垃圾抓手25、核桃夹26、吊车吊起重物27、自行车车闸28、物品夹子29、碗夹30、文件夹例题3：根据下列各题的要求画出相应的力或力臂1．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图16所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂L1。
（设吊桥质地均匀）2．如图17是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。
以O为支点，画出力F的力臂和箱体所受重力的示意图。
3．某同学在做俯卧撑运动时（如图18），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂．4．请你在图19中画出使用剪刀时，杠杆AOB所受动力F，的示意图及动力臂L1、阻力臂L2。
5．图20所示的是一种厕所坐便器的自动上水装置示意图。
坐便器冲水之后由自来水自动上水，当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。
请在图中作出力F1、F2的示意图及其力臂，并分别用L1和L2表示力臂，O为支点。
图16图17 图186．如图21是用螺丝刀撬起图钉的示意图，O 为支点，A 为动力作用点，F 2为阻力。
请在图中画出阻力F 2的力臂l 2及作用在A 点的最小动力F 1的示意图。
7．筷子是我国传统的用餐工具，它应用了杠杆的原理，如图22所示，请你在右图中标出这根筷子使用时的支点O ．并画出动力F 1，和阻力臂L 2。
备考2022年中考科学一轮复习-力臂的画法(二)
备考2022年中考科学一轮复习-力臂的画法(二)力臂的画法专训单选题：1、(2017乳山.中考模拟) 下列作图中，错误的是：（）的力臂 B . 静止物体的受力分析 C . 平面镜成像 D . 磁体的磁场A . 动力F12、(2017门头沟.中考模拟) 如图所示，OB是以O点为支点的杠杆，F 是作用在杠杆 B 端的力．图中线段AB与力F 的作用线在一条直线上，且OA⊥AB、AC⊥OB．表示力 F 力臂的是（）A . OAB . AC C . OCD . AB3、(2017怀柔.中考模拟) 图中杠杆在A端受力F，能表示力F的力臂的是（）A . OA段B . AC段C . OC段D . OB段4、(2017深圳.中考模拟) 下列各图正确的是( )A . 磁极的磁感线B . 光的折射C . 物体做匀速直线运动D . 杠杆的力臂5、(2020眉山.中考真卷) 关于下列各图说法正确的是（）A . 图①闭合开关，位于螺线管右侧小磁针的N极将向右偏转B . 图②光从空气中斜射入水中，在交界面处，发生反射和折射时的光路都画的正确C . 图③杠杆ABO在B处吊着物体如图位置平衡时，竖直向上的拉力F是过A点使杆平衡的最小作用力D . 图④圆球挂在竖直光滑的墙壁上受三个力的作用，保持静止状态，三个力的示意图都画的正确6、(2011南宁.中考真卷) 如图是用羊角锤撬起钉子的示意图．为了撬起钉子，分别用四个力作用在锤柄的末端，其中最小的力是（）A . F1 B . F2C . F3D . F47、(2017咸宁.中考真卷) 如图所示的四幅图中，力F的力臂画法错误的是（）A .B .C .D .8、(2012湛江.中考真卷) 如图所示，正确的是（）A . 家庭电路的电路图B .力F的力臂 C . 重力的示意1图 D . 光的反射9、(2011湛江.中考真卷) 如图所示，正确的是（）A . 磁体周围的磁感线B . F1C . 晶体熔化的图像D . 光从的力臂l1玻璃斜射入空气中10、(2016青岛.中考真卷) 下列作图中，错误的是（）A . 动力F的力臂 B . 静止物体的受力分析 C .1平面镜成像 D . 磁体的磁场11、(2021阳信.中考模拟) 如图所示，在杠杆左端悬挂物体，右端施加动力F，杠杆处于平衡状态（忽略杠杆自身重力的影响），下列说法正确的是（）A . 此时杠杆是费力杠杆B . 动力臂是线段OAC . 杠杆的阻力是物体受到的重力GD . 保持杠杆位置不变，将动力F转至F位置，动力变大112、(2017房山.中考模拟) 如图所示杠杆中，动力F的力臂是（）A . OAB . OC C . ACD . OB13、(2021南昌.中考模拟) 图如中四幅图所描述的现象错误的是（）A . 螺线管通电后小磁针N极指向B . 杠杆动力F的力臂C . 放在斜面上的物体B对斜面C的压力D .拉力最小的绕绳子方法14、(2021嘉祥.中考模拟) 下列作图中，有错误的是（）A . 物体AB在平面镜中的A'B'B . 撬棒动力为F1，其动力臂为L1C . 物体悬浮在水中的受力示意图D .照相机成像原理示意图15、(2021邹城.中考模拟) 为使杠杆平衡在图示位置，需在A点施加一个力，在如图所示的四个方向中，不可能使杠杆平衡的力是（）A . F1和F2B . F1和F4C . F2和F3D . F3和F4填空题：16、(2020石景山.中考模拟) 如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。
(完整版)杠杆画图题练习带答案.,,.,..
...
The shortest way to do many things is
.
14．如图所示：
15．如图所示： 16．如图所示： 17．如图所示：
18．标明力臂 L1 和 L2 各 1 分，画错一个扣 2 分． 19．
...
The shortest way to do many things is
.
14．试在图中画出汽车刹车踏板上动力Ｆ1 的力臂 G1 和阻力Ｆ2 的力臂 G2．
15．画出图中，加在杠杆上的动力Ｆ的力臂． 16．如图所示，试画出杠杆 OA 所受力的力臂（OA 杆的质量忽略不计）
17．图中，均匀直棒 AB 可绕 A 点转动，在 B 端加一竖直向上的 40 牛顿的力Ｆ，整个 装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．
28．画出图 1 和图 2 中各力的力臂．
29．如图所示的杠杆，左边挂有两个各重 10 牛顿的相同钩码，在一个大小为 30 牛顿， 方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这 个力．
30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节 O 是支点，肌肉收缩， 动力Ｆ1 作用在 A 点上，阻力Ｆ2 作用在 B 点上，请在图中画出各力的力臂，在你所画的图 中：____表示Ｆ1 的力臂，_____表示Ｆ2 的力臂．
21．下列所示的杠杆中，O 是支点，在图上画出Ｆ1、Ｆ2 的力臂，并且用 G1、G2 表 示它们．
22．画出下列各力的力臂（如图）
23．画出下列各力的力臂（如图） 24．如图中的点 O 是杠杆的支点，画出力Ｆ1 和Ｆ2 的力臂，并用字母 G1 和 G2 标 明． 25．画出图中Ｆ1 和Ｆ2 的力臂．
初中物理杠杆综合练习(含答案)
杠杆综合练习一、作图题1、如图8所示，O点为杠杆的支点，画出力F的力臂，并用字母L表示。
2、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出（1）绳子AB对杆拉力F1的力臂L1．（2）渔网对杆的拉力F2的示意图及该力的力臂L2．3、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图1所示，请你在右图中标出这根筷子使用时的支点O，并画出动力F1和阻力臂L2。
4、画出图2中各力的力臂图1 图25、图3是使用道钉撬的示意图，请在图中画出最省力的力的示意图，并作出相应的力臂。
6、如图4所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）图3 图4二、实验题7、在探究杠杆平衡条件的实验中：（1）小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_________调节。
小明调节杠杆在水平位置平衡的主要目的__________________。
（2）如图21甲所示，在杠杆左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样钩码____________个。
（3）如图21乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将_____________（变大／变小／不变），其原因是：___________________。
8、探究“杠杆的平衡条件”实验中：（1）实验前出现图甲所示情况，应将杠杆两端的螺母向调（填“左”或“右”），使杠杆在水平位置平衡，这样做的目的是。
（2）实验过程中出现了图乙所示的情况，为了使杠杆在水平位置平衡，这时应将左边的钩码向（填“左”或“右”）移动格。
（3）实验中，要改变力和力臂的数值，得到多组实验数据，这样做的目的是。
三、计算题9、某工地在冬季水利建设中设计了一个提起重物的机械，如图是这个机械一个组成部分的示意图．OA 是个钢管，每米长受重力为30牛顿；0是转动轴；重物的质量m为150千克，挂在B处，0B=1米；拉力F 加在A点，竖直向上．取g=1 0牛／千克．为维持平衡，钢管OA为多长时所用的拉力最小?这个最小拉力是多少?10、小华用一根长6米、半径7.5厘米的均匀粗木棒为爸爸设计了一架能搬运柴草的简易起重机（如图所示）。
杠杆典型题及解题技巧
原创：杠杆典型题及解题技巧杠杆的知识即是对前几章力学知识的延续，也是后面要学习滑轮等简单机械的基础知识。
今天阿辉老师通过五种题型，用十四道典型例题及变式题，总结出八个答题技巧，希望对同学们有所帮助。
一、画图例1、如图1，画出下列各力的力臂解析；因为力臂是支点到力的作用线的垂直距离，所以画力臂时，一是先找到支点，二是画线（力的作用线）三是定距离（力臂的长）答案如右图。
技巧一、画力臂时，先把笔点到支点上，往力的作用线引垂线。
若力的作用线不够长，先沿力的方向用虚线正向或反向延长即可。
例2、如图2，画出图中缺少的力解析：图中给出F1缺少F2，根据L2可画出F2，因为力臂与力的作用线垂直，所以画出与L2垂直的一条线与杠杆相交的点即是F2的作用点，又因为支点在两力之旁，两力方向应相反，所以往上画实线标出方向。
下面的线用虚线表示即可。
答案如右图。
技巧二、画力时，先画出与力臂垂直的一条线，这条线与杠杆相交的点就是力的作用点，再根据支点的位置，画出力。
技巧三、若支点在动力与阻力之间，则两个力的方向相同；若支点在动力与阻力之旁，则两个力的方向相反。
例3、如图3，画出使杠杆平衡的最小的力解析：此题还差一个动力未画出，根据杠杆的平衡条件，阻力和阻力臂一定，要使动力最小，必使动力臂最长。
答案如右图。
技巧四、要画使杠杆平衡的最小的力，先把支点与杠杆各点相连，最长的那条线段就是所要求画力的力臂，与杠杆相交的点就是力的作用点，通过力的作用点画与力臂垂直的线，即力作用线，再根据支点的位置，画出力的方向即可。
变式题一、如图所示，用一根硬棒撬一个大石块，棒的上端Ａ是动力作用点．（1）在图上标出：当动力方向向上时，杠杆的支点01；当动力方向向下时，杠杆的支点02、（2）在图上画出撬动石块动力F为最小时的力的方向．解析：（1）因为阻力的方向向下，而动力的方向向上，两力的方向相反，根据技巧三，支点应在两力之旁，所以支点O1如图所示。
当动力方向向下时，与阻力的方向向相同，则支点应在两力之间，所以支点O2如图所示。

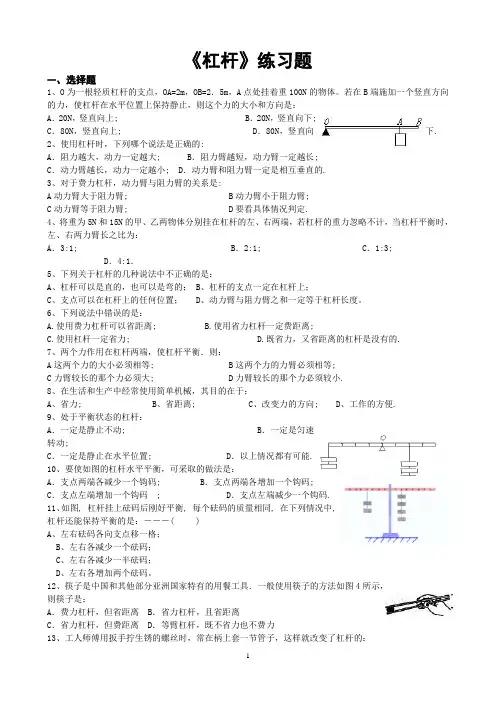

《杠杆》练习题[1]123456
