铁路站场及枢纽课程设计
铁路站场与枢纽区段站课程设计
@TONGJI UNIVERSITY^《站场与枢纽》项目设计报告项目名称K站比例尺图?成员学院(系)专业交通运输完成日期2010年12月 19日&、'第一章 原始资料分析及车站基本布置图选择 1. 列流图如下:乙甲10+20+4+310+20+4+310+20+4+310+20+4+32.确定车站配置图/1)车站类型的确定 双线横列式2)区段站各项设备相互位置的确定机务段、货场、车辆段位于站对右,站修所位与站对并 第二章 各项设备的设计和计算 1. 各项设备数量的确定 1)到发线数量列车换算对数:10×+20×1+4×2+3×2=39(对)$设置6条到发线 2)客运设备设计上、下行各1条到发线;由于一次上下车最大旅客数为600人,应设置地道 3)机车走行线机车线的数量及其设置位置,可参阅教科书。
每昼夜机车经过机车走行线的次数:20+4+3+20+4+3+2+2=58>36 应设置1条机车走行线 4)机待线;在站对左位置,即无机务段一端,采用尽头式,有效长为45m 5)机车出入段线机车每昼夜出入段次数:10+20+4×2+3×2+10+20+4×2+3×2+2×2+2×2×2=100>60应设置出、入段线各1条 6)调车线上行、下行、本站作业车停留线、其它车辆停留线各1条 设置4条调车线 7)牵出线 (有调列车每昼夜经牵出线调车次数:4+3+4+3+4+3+4+3=28>7 设置2条牵出线:左右两端各1条 2. 咽喉设计1 )按照平行进路的要求设计道岔右端:列车到、列车发、调车[或列车到(发)、机车出段、调车]左端:列车到、列车发、机车出(入)段、调车[或列车到(发)、机车出段、调车]2)在满足平等进路要求的基础上,绘制详图,到发线、调车线符合要求 4)检查必要的平行作业是否得到保证,渡线道岔的布置有无多余,修改后计算坐标 【5)计算咽喉长度、到发线有效长和车站全长 ①确定线间距离旅列+直通+区段+摘挂车场间及牵出线与其相邻线间距为m站内正线通行超限货物列车,通行超限货物列车的线路隔开布置,线间距未加宽②确定道岔辙叉号码及相邻道岔中心间的距离按书中要求确定各道岔号数查表确定相邻道岔中心间的距离③确定警冲标、出站信号机的位置|查表确定警冲标至道岔中心的距离查表确定出站信号机的位置,考虑辙叉号码、线路间距、曲线半径、道岔的顺向或逆向、有无轨道绝缘及信号机的基本宽度(380mm)等因素④确定个别线路连接尺寸平行错移,查表求解坐标值⑤计算车站咽喉的长度左端:右端:⑦确定车站全长L 全=l左咽+l效+l右咽=++850=<1950符合要求3. 车站比例尺平面图(比例尺1:1000)见附图(略去中部直线部分)第三章车站通过能力计算(1. 车站通过能力计算(到发线、咽喉及车站最终通过能力)(1)到发线通过能力计算(利用率计算法)?3)计算到发线总占用时间T=n中t中+ n`中t`中+n解t解+n机t机+Σt固+Σt其他=2184任务书中没有提及部分改编中转货物列车,在此省去4)计算到发线通过能力利用率K=(T-Σt固)/(1440M-Σt固)(1-r空)K1=K2=}5)计算到发线通过能力N ⅰ=nⅰ/K分别按方向别到发场别计算]到发线Ⅱ的通过能力:+++=列全站到发线的通过能力:+=列(2)车站咽喉通过能力的计算1)绘制咽喉区道岔分组图(详见附图)3)按方向别计算咽喉道岔组的通过能力A方向货物列车发车能力:N货发A=+=N接=+=列N发=+=列这里,需要指出的是,本次计算未对B端咽喉进行计算,但根据一般同类型车站的情况来看,咽喉区的受控点主要在机务段一端,因此,这样的求解方法是可以接受的,结果也是可以采信的。

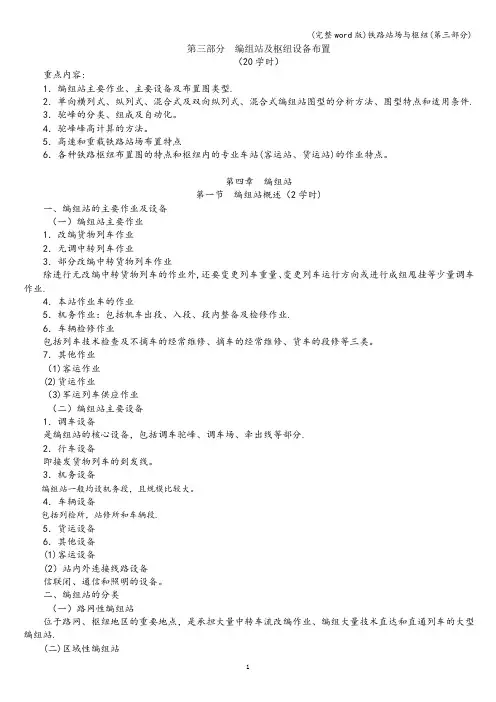

(完整word版)铁路站场与枢纽(第三部分)
第三部分编组站及枢纽设备布置(20学时)重点内容:1.编组站主要作业、主要设备及布置图类型.2.单向横列式、纵列式、混合式及双向纵列式、混合式编组站图型的分析方法、图型特点和适用条件.3.驼峰的分类、组成及自动化。
4.驼峰峰高计算的方法。
5.高速和重载铁路站场布置特点6.各种铁路枢纽布置图的特点和枢纽内的专业车站(客运站、货运站)的作业特点。
第四章编组站第一节编组站概述(2学时)一、编组站的主要作业及设备(一)编组站主要作业1.改编货物列车作业2.无调中转列车作业3.部分改编中转货物列车作业除进行无改编中转货物列车的作业外,还要变更列车重量、变更列车运行方向或进行成组甩挂等少量调车作业.4.本站作业车的作业5.机务作业:包括机车出段、入段、段内整备及检修作业.6.车辆检修作业包括列车技术检查及不摘车的经常维修、摘车的经常维修、货车的段修等三类。
7.其他作业(1)客运作业(2)货运作业(3)军运列车供应作业(二)编组站主要设备1.调车设备是编组站的核心设备,包括调车驼峰、调车场、牵出线等部分.2.行车设备即接发货物列车的到发线。
3.机务设备编组站一般均设机务段,且规模比较大。
4.车辆设备包括列检所,站修所和车辆段.5.货运设备6.其他设备(1)客运设备(2)站内外连接线路设备信联闭、通信和照明的设备。
二、编组站的分类(一)路网性编组站位于路网、枢纽地区的重要地点,是承担大量中转车流改编作业、编组大量技术直达和直通列车的大型编组站.(二)区域性编组站一般位于铁路干线交会的重要地点,是承担较多中转车流改编作业、编组较多的直通和技术直达列车的大中型编组站.(三)地方性编组站一般是位于铁路干支线交汇、铁路枢纽地区或大宗车流集散的港口、工业区,承担中转、地方车流改编作业的中小型编组站。
第二节编组站图型(4学时)1.按照调车设备的套数及调车驼峰方向分类(1)单向编组站,只有一个调车场,上、下行合用一套调车设备(包括驼峰、调车场、牵出线) ,其驼峰溜车方向一般顺主要改编车流运行方向(也称顺向)。
单线铁路中间站站场设计方案
(2)股道有效长、股道间距;
(3)警冲标及信号机;
(4)正线百M标;
(5)曲线各要素(α、R、T、L)(标一处即可);
(6)信号机机柱中心至线路中心的距离(为便于施工);
(7)指北针。
9、编制车站线路一览表、道岔表
(1)车站线路一览表
有效长度(M)名称编号上行下行
691 650 696
X110.523 129.676S9基点96+查附表基点3+查附表ⅡⅡ82.853 110.523XS基点N×93+查附表S+a3349.588 51.576 8查附表查附表8①②16.412 92.661
③警基点查表基点3+8
4-L④94.649 8
6+查表基点⑥-33.588
-50L④ 表示各道岔岔心;①、③、②、④、⑥分别代64、3、2、注:1、 号、6号警冲标的位置;、、分别表示1、3、3、2、4、6表1SSS道岔连接曲线角顶;31、Ⅱ分别表示道上行方向出站信、、、31Ⅱ道下行方向出站信号机。1、Ⅱ3XXX分别表示、、号机;、3Ⅱ1
a+L+L+X+a下行有效长= L正线全长ⅡⅡ③2=16.853+92.661+650+129.676+16.853
=906.043m
L正线全长/ 2-a=906.043 / 2 -16.853=436.169m
(1)岔心:1号道岔:DK999+563.831(1000-436.169)
3号道岔:DK999+606.904(563.831+43.073)
2号道岔:DK1000+436.169(436.169)
铁路站场设计
铁路站场及枢纽课程设计学院班级姓名学号成绩指导老师2015年1月3日指导教师评语及成绩指导教师评语成绩导师签字:年月日课程设计任务书所在系:课程名称:站场与枢纽设计指导教师(签名):专业班级:学生姓名:学号:一、课程设计题目区段站设计二、课程设计的目的1、综合运用区段站的设计理论和方法,进一步巩固所学的有关专业理论知识;2、熟悉设计中的基本运算和有关规定,掌握车站的设计、计算、查表、绘图等基本技能;3、培养独立思考、独立工作能力。
三、课程设计的主要内容和要求(包括原始数据、技术参数、设计要求、工作量要求等)(一)原始数据(一)已知资料:1、单线铁路区段站D在铁路上的位置如下:2、该站站坪长度为2100米。
3、各衔接方向限制坡度:A、B、C三方向均为6‰,到发线有效长为850米。
4、机车类型:货运机车:“DF4”内燃机车客运机车:“BJ”内燃机车5、机车交路本站为货运机车基本段,三方向均采用肩回交路。
货运机车都入段,客运机车不入段。
6、行车联络方法:半自动闭塞。
7、道岔操纵方法:大站继电集中。
8、该站平均每昼夜行车量(列数)见下表:A B C 本站合计A —————4+13+0+0 2+6+0+0 0+0+2+1 6+19+2+1引言 2第一章原始资料 3第二章选择车站原则性布置图 4 2.1 选择车站配置图 42.2.确定第三个方向衔接位置 4第三章各项设备的计算 53.1到发线数量 53.2到发线的布置 53.3机车走行线数量 53.4机车走行线的位置 63.5机待线 63.6机车出入段线 63.7调车线 63.8牵出线 7第四章咽喉设计 84.1确定每一个咽喉区作业项目 84.2 检查各项必需的平行作业是否得到保证 84.3车站咽喉长度,到发线有效长度和车站全长计 84.4确定股道间距 94.5确实道岔辙叉号码及相邻道岔岔心距 9第五章坐标计算 10区段站设计坐标计算表 10有效长度推算表 15心得体会 16参考文献: 16引言铁路交通运输是各类交通运输方式中重要的一部分,近年来人们对交通运输有了越来越深刻的认识,综合运输以及多式联运的发展是铁路运输得到了极大的发展,高速铁路以及磁悬浮的出现使铁路在运输方面发挥了巨大的作用。
铁路站场与枢纽
《铁路站场与枢纽》课程设计——区段站设计目录第一章原始资料分析 (2)第二章车站基本布置图选择 (3)1. 车站类型的确定 (3)2. 各项设备相互位置的确定 (3)3. 确定第三方向的衔接方向 (4)第三章各项设备的设计和计算 (5)1. 各项设备数量设计 (5)2. 咽喉设计 (6)3. 咽喉长度、到发线有效长、车站全长的计算: (7)第四章车站通过能力计算 (16)1. 到发线通过能力计算,采用利用率计算法。
(16)2. 车站咽喉通过能力的计算 (18)3. 车站最终通过能力的确定 (25)第五章本设计存在的问题 (24)第一章原始资料分析D站为单线铁路区段站,连接3个方向,本站为货运机车基本段,3方向均采用肩回交路,货运机车入段,客运机车不入段。
具体情况如下:1.单线铁路区段站D在铁路上的位置该车站为枢纽区段站,连接3个方向。
需根据折角车流量确定第三方向引入。
2.该站站坪长度为2200米3.各衔接方向限制坡度:A、B、C三方向均为6‰,其到发线有效长为1050米。
4.机车类型货运机车:“DF4”内燃机车客运机车:“BJ”内燃机车5.机车交路本站为货运机车基本段,三方向均采用肩回交路。
货运机车都入段,客运机车不入段,由此可知机车出入段走行不包括客运机车。
6.行车联络方法:半自动闭塞。
7.道岔操纵方法:大站继电集中,轨道电路。
注:表中数字为客+直通+区段+摘挂。
9.本站作业车货场、机务段各取(送)两次,需确定是送车时同时取车,还是分别取送;调车机车每昼夜入段两次。
第二章车站基本布置图选择1. 车站类型的确定单线铁路区段站D,远期到发线1050米,因为站坪长度2200米的限制,故该车站应采用横列式。
2. 各项设备相互位置的确定此为车站原则性配置,具体情况说明如下:2.1 客运业务设备及客运业务运转设备旅客站房应设在城镇同侧,以方便旅客进出站。
由于正线不能直接靠近站台,故A-B之间的正线与站台之间要插入到发线。
铁路站场及枢纽课程设计
枢纽区段站课程设计阐明书**: ***学号: 3616专业: 交通运送班级: 10级交运7班学院: 交通运送与物流学院****: ***12月第一章绪论车站旳性质、设备及重要任务本站为区段站一、其设备为1.客运业务设备旅客站房、旅客站台、雨棚及横越线路设备。
2.货运业务设备货场及其有关设备(装卸线、存车线、货品站台、仓库、雨棚、堆放场及装卸机械)3.运转设备①供旅客列车使用旳运转设备——旅客列车到发线、客车车底停留线(必要时);②供货品列车使用旳运转设备——货品列车到发线、调车线、牵出线(有时设小能力驼峰)、机走线及机待线等。
二、其重要任务是:–为邻接旳铁路区段供应及整备机车或更换机车乘务组;–为无改编中转货品列车办理规定旳技术作业;–办理一定数量旳列车解编作业及客、货运业务;在设备条件具有时, 还进行机车、车辆旳检修业务。
第二章车站基本状况确定第一节站型选择区段站布置图旳选择必须适合一定旳车流数量、性质和特点及地形条件, 结合城镇规划等原因, 通过方案比较, 因地制宜选择合理旳图形, 以保证一定阶段内车站能力与运送需求相适应。
在选择过程中, 应力争到达每一阶段旳工程造价最省、运行支出至少、投资效果良好旳基本目旳。
1)根据上述区段站布置图旳分析原则, 可得到本站宜采用横列式布置图, 理由有如下几点:2)本站设计无地形条件限制, 不受地形影响;本区段站每日旅客列车队数相对较少, 故上下行客货列车旳到发进路交叉不是很严重;3.采用此布置图, 可使车站布置紧凑, 站坪长度短, 占地少, 设备集中, 投资少, 管理以便, 车站定员少;4、对于部分改编中转列车旳甩挂作业较为以便, 适应地形能力强, 有深入发展旳空间;第二节第三方向引入本站为枢纽区段站, 有A.B.C三个引入方向, 由于衔接方向引入不一样旳调车系统而引起旳, 因此在各衔接方向之间交流旳车流量一定期, 减少折角车流旳措施重要是寻求两系统间互换车流最小旳进站线路布置方案, 本站设计根据折角车流最小旳原则考虑引入方向(只计算旅客和直通货品列车由设计任务书中所给旳列流表, 进行折角车流旳计算:A—B车流量大小为:5+11+5+9=30A—C车流量大小为:3+5+3+7=18B—C车流量大小为:3+5=8根据以上各衔接方向旳车流量大小比较得知: 确定B—C为折角车流, 其引入端为本站右端, 如下图所示:第三节 编制D 站车流图和列流表 列流图第三章 车站设备配置第一节 客运设备配置 一、 站房位置旅客站房设在城镇同侧, 以以便旅客进出站。
铁路战场与枢纽设计
所在系:交通运输课程名称:战场与枢纽设计指导教师(签名):专业班级:运输08.2班学生姓名:刘胜祥学号: 200800150引言作为交通运输专业最终要的一门专业课之一,对站场枢纽的设计是我们应该掌握的基本功之一。
在设计区段站的过程中,通过查阅大量的资料和请教老师和同学,使得整个设计方案不出错误和尽量少出错误。
站场内的各种设备的相对布置位置显得尤为重要。
我们要站专业的角度来看待这个问题,从细节下手,从重点位置解剖,使得整个站场布置紧凑,分工明显。
在设计的过程中,计算量相对较大,再仔细检查的基础上,还要反复核对线路布置的合理性。
目录课程设计的具体内容一、原始资料的分析1、车站类型的选择由原始数据可以知道,该车站为一个单线区段站。
一共有三个引入方向,其中的A、B为干线方向,C为支线方向。
与该车站的邻接的城镇为与下行的左侧,故应该首先考虑把站舍设置在线路下行左侧。
该车站的地理位置是位于距该方向里程计算起点797.3Km,站坪位置处,有一个1700m长的平坡,应该让车站的中心位于该平坡的中心位置,保证良好的作业条件。
左端有一个4%0下行进站下坡,右边有一个6%0下行出站下坡。
车站的设计形式一共与偶横列式,纵列式,以及客货纵列式三种。
由于该车站的客车只占所有通过或到达的总数的16%左右,首先应该排除客货纵列式这种客运量比较大的布置形式,其次,由于站坪比较短,若选择纵列式布置,没有足够的空间来布置车站的设备,最后选择相对合适的横列式车站。
2、第三方向的引入C方向的引入AC间的列流为:旅客3+3=6通过10+17=27BC间的列流为:旅客0+0=0通过5+3=8为了使C方向引入车站后,使通过的旅客列车和货物列车,顺向通过本站,C方向应该从B方向引入,这样C方向从B方向引入后形成的BC间折角车流较少,如果从A 方向引入后,则形成的AC间折角车流较大。
因此从B方向引入较为有利。
3、各种设备的选定(1)、到发线由于是单线车站,故所有的到发线都应设置成双向的形式,其数量确定如下:根据已知资料:A方向发出:10+35+0+5接入A方向:10+35+0+5NA=10×0.5+35×1+0×2+5×2=50 (对)B方向发出:6+23+3+0接入B方向:6+28+3+0NB=6×0.5+25.5×1+3×2+0×2=34.5 (对)C方向发出:3+20+2+0接入C方向:3+15+2+0NC=3×0.5+17.5×1+2×2+0×2=23 (对)0.5N=0.5×(NA+NB+NC)=0.5×(50+34.5+23)=53.75 (对)根据计算,查《交通港站及枢纽设计》(主编:杨涛)表4—5可得到发线数量为8条。
铁路站场及枢纽课程设计
铁路站场及枢纽课程设计一、课程目标知识目标:1. 学生能够理解铁路站场及枢纽的基本概念,掌握其功能布局和运作原理。
2. 学生能够掌握铁路站场及枢纽在铁路运输系统中的作用,了解不同类型站场及枢纽的特点。
3. 学生能够了解铁路站场及枢纽规划设计的基本原则,掌握站场及枢纽设施的配置要求。
技能目标:1. 学生能够分析铁路站场及枢纽的运输组织过程,提高解决实际问题的能力。
2. 学生能够运用所学知识,对铁路站场及枢纽进行初步规划设计,提高创新意识和实践能力。
3. 学生能够通过小组合作,进行有效的沟通与协作,提高团队协作能力。
情感态度价值观目标:1. 培养学生对铁路站场及枢纽的兴趣,激发学习热情,树立正确的学习态度。
2. 增强学生对铁路运输行业的认识,培养其从事相关工作的自豪感和责任感。
3. 通过对铁路站场及枢纽的学习,培养学生关注社会发展、具备人文关怀的精神品质。
课程性质:本课程为铁路运输专业核心课程,旨在帮助学生掌握铁路站场及枢纽的基本知识和实践技能。
学生特点:学生为铁路运输专业高职二年级学生,具备一定的铁路基础知识,对铁路站场及枢纽有一定了解,但缺乏系统学习和实践操作经验。
教学要求:结合学生特点,注重理论与实践相结合,提高学生的实际操作能力和解决实际问题的能力。
在教学过程中,关注学生的情感态度,培养其团队合作精神和职业素养。
通过本课程的学习,使学生具备铁路站场及枢纽相关岗位的基本素质和能力。
二、教学内容1. 铁路站场及枢纽概述- 章节内容:铁路站场及枢纽的定义、分类及功能- 进度安排:2课时2. 铁路站场及枢纽的运输组织- 章节内容:站场及枢纽的运输组织原理、作业流程和调度方法- 进度安排:4课时3. 铁路站场及枢纽规划设计- 章节内容:规划设计原则、设施配置要求、站场及枢纽布局方法- 进度安排:4课时4. 铁路站场及枢纽案例分析- 章节内容:国内外典型铁路站场及枢纽案例介绍与分析- 进度安排:2课时5. 铁路站场及枢纽实践操作- 章节内容:站场及枢纽设施认识、模拟操作、规划设计实践- 进度安排:4课时6. 小组讨论与汇报- 章节内容:分组讨论、规划设计方案、成果汇报与评价- 进度安排:4课时教学内容依据课程目标,注重科学性和系统性。
铁路站场与枢纽(第一部分)
铁路站场与枢纽(第一部分)《铁路站场与枢纽》网络学习指导一、课程名称:铁路站场与枢纽二、使用教材:中国铁道出版社2006年出版的高等职业教育教材《铁路线路及站场》的第二篇《铁路站场与枢纽》常志平主编王行政主审三、适用专业:铁道运输四、课程性质:《铁路站场与枢纽》是铁道运输管理专业远程教育的一门专业基础课,主要使学员在了解站场设计技术条件的基础知识上,进一步了解站场设备布置的基本原理和各种车站布置图的采用条件,能看懂站场布置图,会分析其合理性。
能在运输生产中合理运用各种站场设备,扩大车站作业能力,并能从运营角度,对车站的改建和扩建提出意见,使其更趋于合理,方便作业。
同时为专业课学习及今后从事交通运输工作打下坚实的基础。
五、课程学习大纲及重点难点指导《铁路站场与枢纽》有七章内容,分三部分:第一部分为站场基础知识(建议18学时)、第二部分为中间站和区段站主要设备布置(建议20学时)、第三部分为编组站及枢纽主要设备布置(建议20学时)。
第一部分站场基础知识(18学时)重点内容:1.铁路线路的种类及线间距的确定。
2.道岔辙叉号数的选用。
3.相邻两道岔中心间距离的确定。
4.车站线路与线路间的连接形式。
5.车站线路有效长的推算。
第一章站场基础知识第一节铁路线路种类及线路间距(2学时)一、铁路线路种类铁路线路按用途分为正线、站线、段管线、岔线及特别用途线。
1.正线是指连接车站并贯穿或直股伸入车站的线路。
2.站线是指车站内除正线以外的线路,包括到发线、调车线和牵出线、货物线、机车走行线、存车线、检修线等。
3.段管线是指机务、车辆、工务、电务等段专用并由其管理的线路。
4.岔线是指在区间或站内接轨,通向路内外单位的专用线路,如支线、专用线、工业企业线等。
5.特别用途线是指为保证行车安全而设置的安全线和避难线。
二、线路、道岔编号(一)线路编号方法1.单线区段内的车站线路,从靠近站房的线路起,向站房对侧依次顺序编号。
2.双线区段内的车站线路,从正线起按列车运行方向分别向外顺序编号,上行为双号,下行为单号。
铁路站场及枢纽课程设计
铁路站场及枢纽课程设计项目概述铁路站场及枢纽是铁路运输系统中非常重要的组成部分。
为了提高学生的实战能力,本课程设计将要求学生设计一个铁路站场及枢纽,并使用模拟软件进行仿真。
项目要求:•设计一个具有站前、车站、站后三个功能区的铁路站场•车站内包括至少两个站台,配备停靠、换乘和出发的功能•书写详细的站场设计规划书,包括选址、站场分布、轨道布置等•使用仿真软件进行仿真,验证设计的可行性•详细记录设计的过程和结果,形成完整的课程报告站场设计规划书站场选址本站场位于城市的东南部,紧邻市绕城高速公路,方便乘客前往。
通过与城市轨道交通线路相接即可实现与市区的快速连接。
功能区划分本站场将分为站前、车站、站后三个区域。
站前区是指以站场为中心,往外500米的范围,主要包括车站周边的道路、停车场、公交站等设施。
在本设计中,站前区包括:•候车厅:面积600平方米,可容纳500人等候候车,配备餐厅、商店等生活设施•停车场:面积4000平方米,可容纳200辆汽车和50辆自行车,配备充电设施和保安监控•公交站:面积200平方米,可容纳5辆公交车,方便乘客前往市区各个区域车站区车站区是指站场内的主体区域,包括停车轨道、站台、货物区和配套设施等。
在本设计中,车站区包括:•站台:共有两个站台,长度分别为400米和300米,宽度为5米,其中一个站台设置换乘功能•停车轨道:共有5条停车轨道,可容纳15节客车同时停靠,其中3条轨道为直通轨道,2条为缓冲轨道•货物区:货物区占地面积500平方米,用于装载和卸载货物,配备货物起重机和升降设备•配套设施:包括洗手间、安检口、售票处等站后区是指离开车站区域后,向外延伸的铁路轨道区。
在本设计中,站后区包括:•联络线:连接站站区和站后区的轨道,用于过路调车和列车编组等操作•立交桥:占地面积2000平方米,由于铁路和高速公路的交叉,需要建造跨越高速公路的立交桥轨道布置及信号系统本站场的轨道布置包括停车轨道、联络线和立交桥等。
铁路站场及枢纽课程设计_图文
]2)确定车站各项设备的相互位置及数量;3)设计车站布置详图,并绘制比例尺平面图(1∶2000);4)用分析计算法计算车站通过能力;5)编写设计说明书。
1.3 初步分析1)从图1可知,D站的车流来源于A、B、C三个方向,必须考虑折角车流问题,即D站第三方向C的衔接位置问题。
2)从○2和○3给出的站坪长2200米和到发线有效长1050米的数据,并结合表2可确定本区段站的车站布置形式应当为单线横列式区段站。
表2 不同车站站坪长度车站种类车站布置形式远期到发线有效长度(m)1050 850 750 650 单线双线单线双线单线双线单线会让站、越行站横列式1450 1700 1250 1500 1150 1400 1050 中间站横列式1600 2000 1400 1800 1300 1700 1200区段站横列式2000 2500 1800 2300 1700 2200 1600 纵列式3500 4000 3100 3600 2900 3400 26003)由○4可知各衔接方向机车类型一致,结合○3中,限制坡度均为6‰,到发线有效长为1050米,可知在D站不需要变换牵引重量,无需增减轴作业,则不需要加挂补机。
4)根据○5可知,在D站需要定期对机车进行保养、维修,需要在D站设立站修所和机务段。
5)根据○8可以确定D站第三方向C的衔接位置、到发线的数量、牵出线的数量。
6)根据○8和○9的综合考虑可以确定机车走行线的数量,机车出入段线的数量。
2 车站基本布置图选择2.1 车站类型的确定设计车站为单线铁路区段站,按《铁路车站及枢纽设计规范》(GB50091-2006)的有关规定,单线铁路区段站应选择横列式布置图型,在有多个方向接入且运量较大时,可以预留或采用纵列式图型。
设计车站衔接三个方向,运量适中,根据规定选用横列式布置图。
《铁路站场及枢纽》课程教学探讨
电子 课件 中 ,介 绍给 同学 们 , 取得很 好 的直 观 教 学效 果 , 受 到 同 学们 的 根据 。
欢迎Байду номын сангаас。
(4)实践教学效果 。几年的实践教学证明 ,经过上 述训练 ,学生们深刻
三 、采用现代化教学手段提高教学质量
地理解了铁路站场规划及设 计的内 涵及方 法 , 专业 能力和 素质 明显提高 ,
拓宽同学的视野 , 提高了同学的学习兴趣 。
力 ,在既定能力 、设备数量 、投 资的前 提下 ,完 成计 算、查表 、绘图 等基本技
二 、要求教师深入现场 ,熟悉生产实际
能的训练 ,培养独立思考及独立工作能力 。
运输专业的教师必须非 常熟悉铁 路现 场 , 教学 才能够 离开书 本 、讲 解
课程设计需要 同学自 己动 手查 询相关 资料 , 然后 对设 计内 容进 行分
五 、充分利用网络平台 在学校的大力支持下 ,本 课程的 电子课 件 、教 学大纲 、习题库 、课程设
学与一般工程设计理论相结合的产物 ,有很高的技术性和应用针对性 ,侧重于技 作业流程的动态分析 ,我们对道岔分组的方法进行归纳总 结为一条 : 沿接发
能训练及设计的合理性与设备运用的动态性相关联等特点 ,旧有的“纸上谈兵 ” 列车方向 ,凡两道岔尾部相对并分布在运行方向两侧 ,这两个道岔不 能分在
式的教学方法必然严重影响教学质量。为此 ,我们在端正办学理念的基础上明 一组 。因该种布置形式像一个大“N”,故我们总结为道岔分组的大“N”法则 ,
(1)一般练习 。是在各章教学之后所进行的针对 性练习 ,含问答 、判断
业会议 ,积极与各设计院 联系 ,收集 站场 发展的最 前沿 资料 。通过 这些 工 及简单设计 ,旨在加深对知识和设计原理的理解 。
铁路站场教学课程设计论文(全文)
铁路站场教学课程设计论文(全文)一、引言2010年起,我校交通运输专业按照卓越工程师专业标准进行培养,国家提出的“卓越工程师培养计划”旨在培养适应社会经济发展需要的工程技术人才,重点在于提高学生的实践能力。
随着高速铁路和城市轨道交通的快速发展,对从事轨道交通系统规划与运营管理方面的人才提出了更高的要求,需要加强相关人才的培养,既要全面掌握基础理论知识,也必须具备较强的实践能力。
《站场与枢纽规划设计》是交通运输专业的专业主干课,该课程涉及铁路工程与运输组织学两门学科,是一门交叉学科,是一门实践性很强的课程,侧重于技能训练,要求加强课程的实验与实践环节。
《站场课程设计》正是继《站场与枢纽规划设计》理论课程之后的实践性环节,是在学生学习了站场与枢纽设计基本理论和方法的基础上,有针对性地安排的实践训练,促进学生将所学的理论知识向实践能力转换。
因此,迫切需要加强对课程设计环节教学的改革,从而启发学生的创新意识,培养学生的实践能力,使学生在站场的设计和分析过程中将所学的基础理论知识融会贯通,并掌握站场规划与设计的新技术、新方法。
二、课程的教学现状及存在问题《站场课程设计》已经形成了双线、单线枢纽区段站设计的不同情景设置。
区段站课程设计的教学基本要求是:(1)根据给定的资料,选定站型,确定主要设备的位置;(2)计算到发线、调车线、牵出线、机走线及中间站台等设备的数量;(3)设计车站两端咽喉,绘制非比例尺详图;(4)计算坐标,推算到发线、调车线有效长;(5)绘制1∶1000比例尺详图;(6)计算车站通过能力(到发线、咽喉及车站最终通过能力)。
以上课程设计内容的覆盖面较广,经过多年的教学总结发现仍存在如下问题。
1.对铁路运输组织的作业流程掌握不全面。
车站咽喉设计是车站设计的关键,由于对车站的主要作业流程没有深入理解,造成车站咽喉设计中存在较多的不足,对平行进路的设置不够合理、灵活。
2.对铁路站场设计规范和标准的理解不深。
铁路站场及枢纽课程设计
铁路站场及枢纽课程设计铁路站场及枢纽课程设计随着城市化进程的加速,铁路交通在现代社会中扮演着重要的角色。
因此,铁路站场及枢纽课程的设计变得至关重要。
这门课程旨在培养学生对铁路站场和枢纽的规划、设计和管理的能力,以满足日益增长的铁路交通需求。
这门课程的目标是让学生掌握以下几个方面的知识和技能:1. 站场规划和设计:学生将学习如何规划和设计不同类型的铁路站场,包括客运站、货运站、中转站等。
他们将学习如何考虑人流、货流以及不同类型列车的需求,以最大化站场的效益和安全性。
2. 枢纽布局和设计:学生将学习如何规划和设计铁路枢纽,包括交通枢纽、物流枢纽等。
他们将学习如何考虑多种交通方式的连接,优化货物和乘客的流动,提高枢纽的运行效率。
3. 运营管理:学生将学习如何有效地管理铁路站场和枢纽的运营。
他们将学习如何制定运营计划、调度列车、管理人员和设备,并处理紧急情况和故障。
此外,他们还将学习如何应对日常运营中的挑战和问题。
4. 可持续发展:学生将学习如何设计和管理可持续的铁路站场和枢纽。
他们将学习如何考虑环保因素,并采取措施降低能耗和减少对环境的影响。
此外,他们还将学习如何提高运输效率,减少拥堵和排放。
为了加强学生的实践能力,这门课程还应包括实地考察和实验。
学生可以参观不同类型的铁路站场和枢纽,了解实际运营情况,并进行模拟实验,以解决实际问题。
此外,这门课程还可以与其他相关课程结合,如铁道工程、交通规划等。
这样可以帮助学生全面了解铁路交通系统,从不同角度考虑问题,并提供更广阔的职业发展机会。
总之,铁路站场及枢纽课程设计应旨在培养学生对铁路交通规划、设计和管理的综合能力。
这门课程将为学生提供丰富的知识和实践经验,以满足未来铁路交通发展的需求。
铁路站场与枢纽区段站课程设计-推荐下载
TONGJI UNIVERSITY
第四章总结
1、存在不足和缺憾
这次课程设计,让我在实践中查找出了自己在课程学习上的欠缺,在
不断地发现错误、改天错误的过程中,此次设计得以逐渐改善,最终成型。
但仍存在着一些不足,由于时间关系,没有再去改正。
(1)线路有效长计算时,只考虑了不超规定,在仍可以节省的情况下,
尚有部分进一步减少用地的余地;
(2)到发场Ⅰ和到发场Ⅱ的利用率0.45和0.63之间的差值还有进一步减
小的可能。
今后的学习中,努力达到最优化的设计和安排。
2、得到的体会和心得
通过一学期的学习,特别是进行区段站的设计,我对区段站的认识和
理解运用有了很大的提升。
这次课程设计,让我有机会把所学的理论应用
到实践中去,收获很多。
(1)能够较为全面的掌握设计区段站的一般步骤和方法。
在课程教学中,
我只注重了理论的学习和知识点的识记,却没有将之与实践结合起
来,这也是后来课程设计遇到诸多障碍和问题的主要原因之一。
通
过一次次的审核、修正,我终于能够较好地协调各个设计要素间的
关系,圆满完成这次设计;
(2)锻炼和提高了自己的动手实践能力,一直处于书本上理论分析的内
容得以付诸实践;
(3)在向老师请教中,在与同学的交流中,学到了不少好的方法,形成
了良好的互帮互助的学习氛围
实践出真知,感谢老师的指导,感谢同学的帮助。
铁路站场与枢纽区段站课程设计
TONGJI UNIVERSITY《站场与枢纽》项目设计报告项目名称K站比例尺图成员学院(系)专业交通运输完成日期2010年12月19日第一章 原始资料分析及车站基本布置图选择 1. 列流图如下:乙甲10+20+4+310+20+4+310+20+4+310+20+4+32.确定车站配置图1)车站类型的确定 双线横列式2)区段站各项设备相互位置的确定机务段、货场、车辆段位于站对右,站修所位与站对并 第二章 各项设备的设计和计算 1. 各项设备数量的确定 1)到发线数量列车换算对数:10×0.5+20×1+4×2+3×2=39(对) 设置6条到发线 2)客运设备设计上、下行各1条到发线;由于一次上下车最大旅客数为600人,应设置地道 3)机车走行线机车线的数量及其设置位置,可参阅教科书。
每昼夜机车经过机车走行线的次数:20+4+3+20+4+3+2+2=58>36 应设置1条机车走行线 4)机待线在站对左位置,即无机务段一端,采用尽头式,有效长为45m 5)机车出入段线机车每昼夜出入段次数:10+20+4×2+3×2+10+20+4×2+3×2+2×2+2×2×2=100>60应设置出、入段线各1条 6)调车线上行、下行、本站作业车停留线、其它车辆停留线各1条 设置4条调车线 7)牵出线有调列车每昼夜经牵出线调车次数:4+3+4+3+4+3+4+3=28>7 设置2条牵出线:左右两端各1条 2. 咽喉设计1 )按照平行进路的要求设计道岔右端:列车到、列车发、调车[或列车到(发)、机车出段、调车]左端:列车到、列车发、机车出(入)段、调车[或列车到(发)、机车出段、调车]2)在满足平等进路要求的基础上,绘制详图,到发线、调车线符合要求 4)检查必要的平行作业是否得到保证,渡线道岔的布置有无多余,修改后计算坐标5)计算咽喉长度、到发线有效长和车站全长 ①确定线间距离车场间及牵出线与其相邻线间距为6.5m站内正线通行超限货物列车,通行超限货物列车的线路隔开布置,线间距未加宽②确定道岔辙叉号码及相邻道岔中心间的距离旅列+直通+区段+摘挂按书中要求确定各道岔号数查表确定相邻道岔中心间的距离③确定警冲标、出站信号机的位置查表确定警冲标至道岔中心的距离查表确定出站信号机的位置,考虑辙叉号码、线路间距、曲线半径、道岔的顺向或逆向、有无轨道绝缘及信号机的基本宽度(380mm)等因素④确定个别线路连接尺寸平行错移,查表求解坐标值⑤计算车站咽喉的长度左端:569.916m右端:500.436m⑦确定车站全长L 全=l左咽+l效+l右咽=569.916+500.436+850=1920.35<1950符合要求3. 车站比例尺平面图(比例尺1:1000)见附图(略去中部直线部分)第三章车站通过能力计算1. 车站通过能力计算(到发线、咽喉及车站最终通过能力) (1)到发线通过能力计算(利用率计算法)1)到发线固定使用方案3)计算到发线总占用时间T=n 中t 中+ n`中t`中+n 解t 解+n 机t 机+Σt 固+Σt 其他=2184任务书中没有提及部分改编中转货物列车,在此省去 4)计算到发线通过能力利用率K=(T-Σt 固)/(1440M-Σt 固)(1-r 空) K1=0.45 K2=0.635)计算到发线通过能力 N ⅰ=n ⅰ/K分别按方向别到发场别计算到发线Ⅱ的通过能力:11.1+33.3+33.3+11.1=88.8列全站到发线的通过能力:84.3+88.8=173.1列(2)车站咽喉通过能力的计算1)绘制咽喉区道岔分组图(详见附图)3)按方向别计算咽喉道岔组的通过能力A方向货物列车发车能力:N货发A=64.5+21.2=85.7N接=55.5+46.6=102.1列N发=34.5+24.4=58.9列这里,需要指出的是,本次计算未对B端咽喉进行计算,但根据一般同类型车站的情况来看,咽喉区的受控点主要在机务段一端,因此,这样的求解方法是可以接受的,结果也是可以采信的。
