dpd 数字预失真数字预失真(Digital Predistortion,简称DPD)是一种在通信系统中用于抑制非线性失真的技术。

在无线通信中,由于传输信号经过放大器等非线性设备时,会引入失真,降低了通信质量。

DPD技术的出现解决了这个问题,提高了通信系统的性能。

传统的通信系统中,信号经过放大器放大后会出现失真,主要表现为信号的非线性畸变。

这种失真会导致信号的频谱扩展,频谱间相互干扰,从而影响接收端的解调性能。

为了解决这个问题,人们提出了数字预失真技术。

数字预失真技术是通过对发送信号进行预处理,使其与放大器的非线性特性相互抵消,从而抑制失真。

具体来说,数字预失真技术通过对发送信号进行非线性变换,使其频谱与放大器的非线性特性相适应,从而在放大器中引入与信号失真相反的变换,使得输出信号接近于原始信号,降低了失真的程度。

数字预失真技术的实现主要包括两个步骤:建立预失真模型和实施预失真算法。

首先,需要对放大器的非线性特性进行建模,得到一个数学模型。

这个模型可以通过测量或者数学建模的方式获取。

然后,根据模型,设计相应的预失真算法,对发送信号进行预处理,实施预失真。

通过不断优化算法,可以提高预失真效果,使得输出信号更接近于原始信号。

数字预失真技术在实际应用中取得了显著的效果。

它可以提高通信系统的性能,降低误码率,提高传输速率,延长系统的覆盖距离等。

在现代无线通信系统中,数字预失真技术被广泛应用于LTE、5G等高速无线通信系统中,取得了良好的效果。

总结起来,数字预失真技术是一种用于抑制非线性失真的技术。

它通过对发送信号进行预处理,使其与放大器的非线性特性相抵消,从而降低失真的程度。

数字预失真技术在无线通信系统中应用广泛,可以提高系统的性能,提高传输速率,延长系统的覆盖距离等。

通过不断优化算法,数字预失真技术将在未来的通信系统中发挥更加重要的作用。

削峰 数字预失真

削峰 数字预失真

削峰数字预失真(Peak Shaving Digital Predistortion,简称PSD)是一种削峰数字预失真(Peak Shaving Digital Predistortion,简称PSD)是一种用于改善功率放大器线性度的技术。

在音频系统中,为了提高输出功率和动态范围,通常会使用非线性的功率放大器。

然而,这种非线性会导致信号失真,特别是在高功率输出时。

削峰数字预失真通过在信号进入功率放大器之前对其进行处理,以消除或减小非线性失真的影响。

具体来说,它首先测量输入信号的幅度,然后根据需要对信号进行压缩或限幅,以降低峰值电平。

这样,当信号经过功率放大器时,其非线性失真对输出信号的影响会减小。

削峰数字预失真技术的主要优点是可以提高音频系统的动态范围和音质。

然而,它也有一些缺点,如可能导致信号的谐波失真增加、系统复杂度增加以及可能引入额外的延迟。

因此,在实际应用中需要权衡这些优缺点,选择合适的预失真方案。

数字预失真算法

数字预失真算法

数字预失真 (DPD)
数字预失真是一种数字信号处理技术,用于线性化功率放大器 (PA)。

PA 在高功率
等级下工作时会产生非线性失真,导致信号失真和频谱效率降低。

DPD 的原理
DPD 的基本原理是预失真输入信号,以补偿 PA 的非线性。

这可以通过以下步骤实现:
1.建模PA 非线性:测量PA 的幅度和相位响应,以创建其非线性特性的模型。

2.反演非线性:使用模型的逆函数预失真输入信号。

这将抵消 PA 的非线性,
产生线性化后的输出。

3.自适应调整:随着温度、功率水平和其他因素的变化,PA 的非线性特性会
发生变化。

DPD 算法必须不断调整,以确保持续的线性化。

DPD 算法类型
有各种不同的 DPD 算法,包括:
•模型参考 DPD:使用 PA 的详细物理模型。

•行为模型 DPD:使用更简单的数学模型,捕获 PA 的主要非线性。

•波形记忆 DPD:存储 PA 的过去输出,以预测和补偿非线性。

•神经网络 DPD:使用神经网络来近似 PA 的非线性。

优点
DPD 提供以下优点:
•降低信号失真
•提高频谱效率
•提高功率放大器的线性度
•延长 PA 的使用寿命
应用
DPD 广泛应用于各种无线通信系统,包括:
•移动电话
•基站
•雷达
•卫星通信
结论
数字预失真是一种强大的技术,用于线性化功率放大器。

它通过预失真输入信号来补偿 PA 的非线性,从而提高系统性能并延长 PA 的使用寿命。

各种 DPD 算法可提供不同的复杂度和性能权衡,使其适用于各种无线通信应用。

峰均比降低技术(削峰)

峰均比降低技术(削峰)

峰均⽐降低技术(削峰)参考⽂献赵景梅_⽆线通信中功率放⼤器的预失真技术研究⽬前OFDM调制采⽤OFDM多载波技术(推理过程省略)的峰均⽐较⾼。

应⽤此类信号会导致前端系统功放效率降低,也会对功放线性化效果有明显影响。

为改善这⼀缺点,⾸先要解决OFDM调制信号应⽤于线性化系统的⾼峰均⽐的问题。

对信号进⾏峰均⽐降低称作削峰处理。

峰均⽐信息可以⽤波峰因⼦(Crest factor)表⽰CF=√PAPR=max(|x|)√E[P(x)]⽬前常见的多载波技术都存在着⾼峰均⽐和⾮恒包络的特点。

这些信号对⾮线性失真特性敏感。

CFR技术的原理在于:通过减⼩信号峰值降低信号峰均⽐。

这样信号峰均⽐降低后功放在平均功率⼯作点对输出功率进⾏回退值就可降低。

从⽽有效提⾼功放效率。

由于CFR使得更多频域分量的信号分量接近功放饱和区,功放整体的⾮线性将会有所下降(赵景梅的⽂章有影响)。

OFDM当中的PAPR问题不少⽂档当中都提到了OFDM信号峰均⽐较⾼的问题。

(借⽤徐杨(XDU 2018)的毕业论⽂的分析,在⼀个符号周期内OFDM信号的峰均⽐分析。

)⾸先,在⼀个符号周期内,OFDM信号最⼤峰值功率可以表⽰为(其中m表⽰符号中的⽐特构成,k表⽰符号序号):P=max k{|s k,m|2}=max k{|N c∑n=1I n,m exp(j2πf n kT cN c)|2}=N2c max k{|I k,m|2}功率均值应该为(在取最⼤的情况下,s k,m符号同向,k=0)¯P=E{|sk,m|2}=E{|N c∑n=1I n,m exp(j2πf n kT cN c)|2}=N c E{|I k,m|2}因⽽,PAPR的表达式可以写成PAPR=N c max k{|I k,m|2} E{|I k,m|2}Processing math: 100%。

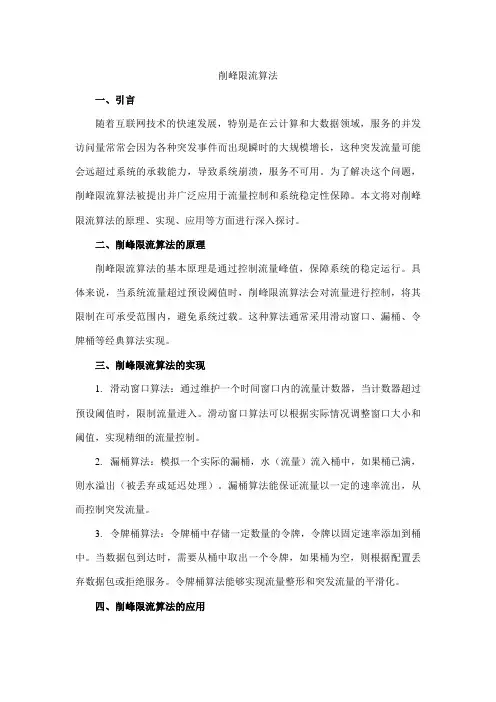

削峰限流算法

削峰限流算法

削峰限流算法一、引言随着互联网技术的快速发展,特别是在云计算和大数据领域,服务的并发访问量常常会因为各种突发事件而出现瞬时的大规模增长,这种突发流量可能会远超过系统的承载能力,导致系统崩溃,服务不可用。

为了解决这个问题,削峰限流算法被提出并广泛应用于流量控制和系统稳定性保障。

本文将对削峰限流算法的原理、实现、应用等方面进行深入探讨。

二、削峰限流算法的原理削峰限流算法的基本原理是通过控制流量峰值,保障系统的稳定运行。

具体来说,当系统流量超过预设阈值时,削峰限流算法会对流量进行控制,将其限制在可承受范围内,避免系统过载。

这种算法通常采用滑动窗口、漏桶、令牌桶等经典算法实现。

三、削峰限流算法的实现1.滑动窗口算法:通过维护一个时间窗口内的流量计数器,当计数器超过预设阈值时,限制流量进入。

滑动窗口算法可以根据实际情况调整窗口大小和阈值,实现精细的流量控制。

2.漏桶算法:模拟一个实际的漏桶,水(流量)流入桶中,如果桶已满,则水溢出(被丢弃或延迟处理)。

漏桶算法能保证流量以一定的速率流出,从而控制突发流量。

3.令牌桶算法:令牌桶中存储一定数量的令牌,令牌以固定速率添加到桶中。

当数据包到达时,需要从桶中取出一个令牌,如果桶为空,则根据配置丢弃数据包或拒绝服务。

令牌桶算法能够实现流量整形和突发流量的平滑化。

四、削峰限流算法的应用削峰限流算法广泛应用于云计算、大数据处理、网络通信等领域。

以下是一些典型的应用场景:1.云服务:在云服务中,多个租户共享计算资源,由于突发流量的原因,可能会导致某一时刻某些租户请求量过大,占用过多资源,影响其他租户的服务质量。

通过应用削峰限流算法,可以有效控制各租户的资源使用量,保障系统稳定运行。

2.实时数据处理:在处理实时数据流时,数据量的突然增加可能导致数据处理速度跟不上,造成数据积压和系统瘫痪。

使用削峰限流算法可以限制数据流的输入速度,使数据处理系统能够平稳运行。

3.网络通信:在网络通信中,常常需要保证关键业务的稳定传输,而其他非关键业务可能占用大量带宽。
