舵机与霍尔传感器的使用
霍尔传感器工作原理及其应用
| [<<] [>>]差动霍尔电路制成的霍尔齿轮传感器，如图 1 所示,新一代的霍尔齿轮转速传感器，广泛用于新一代的汽车智能发动机，作为点火定时用的速度传感器，用于 ABS (汽车防抱死制动系统 ) 作为车速传感器等。
在 ABS 中，速度传感器是十分重要的部件。
ABS 的工作原理示意图如图 2 所示。
图中，1 是车速齿轮传感器； 2 是压力调节器； 3 是控制器。
在制动过程中，控制器 3 不断接收来自车速齿轮传感器 1 和车轮转速相对应的脉冲信号并进行处理，得到车辆的滑移率和减速信号，按其控制逻辑及时准确地向制动压力调节器2发出指令，调节器及时准确地作出响应，使制动气室执行充气、保持或者放气指令，调节制动器的制动压力，以防止车轮抱死，达到抗侧滑、甩尾，提高制动安全及制动过程中的可驾驭性。
在这个系统中，霍尔传感器作为车轮转速传感器，是制动过程中的实时速度采集器，是 ABS 中的关键部件之一。
在汽车的新一代智能发动机中，用霍尔齿轮传感器来检测曲轴位置和活塞在汽缸中的运动速度，以提供更准确的点火时间，其作用是别的速度传感器难以代替的，它具有如下许多新的优点。
( 1 ) 相位精度高，可满足0.4°曲轴角的要求，不需采用相位补偿。
( 2) 可满足 0.05 度曲轴角的熄火检测要求。
( 3) 输出为矩形波，幅度与车辆转速无关。
在电子控制单元中作进一步的传感器信号调整时，会降低成本。
用齿轮传感器，除可检测转速外，还可测出角度、角速度、流量、流速、旋转方向等等。
图 1 霍 尔速 度传 感 器 的 内 部 结 构1. 车 轮 速度传 感 器2. 压 力 调 节 器3. 电 子 控 制 器图 2ABS 气 制 动 系 统 的 工 作 原 理 示 意 图按 图 3 所 示 的 各 种 方 法 设 置磁 体 ，将 它们 和 霍 尔 开 关 电 路 组合 起 来 可 以 构 成 各 种 旋 转 传 感 器 。
霍尔速度传感器安全操作及保养规程
霍尔速度传感器安全操作及保养规程1. 前言霍尔速度传感器在现代工业生产中扮演着至关重要的角色。
它的作用是检测机器的运动状态，并将信号传输给控制系统进行监控和控制。
在使用霍尔速度传感器时，不仅需要正确操作，还需要注意其保养和维护，以确保其正常工作，提高生产效率。
本文将从安全操作和保养规程两方面来介绍霍尔速度传感器的使用和维护。
2. 安全操作2.1. 用途和原理在操作霍尔速度传感器之前，我们需要了解它的用途和原理。
霍尔速度传感器主要用于测量转速和线速度等物理量，其工作原理是基于霍尔效应。
其内部包含霍尔元件、磁极和信号处理器，通过测量磁场的变化来推算物体的速度。
2.2. 熟练掌握使用方法在使用霍尔速度传感器之前，必须熟练掌握使用方法并遵循相关安全规范，以确保工作安全。
以下为安全操作指南：•在操作之前，确保所有电源均已关闭，并检查设备是否正常工作。
•操作霍尔速度传感器时，请勿将任何物品靠近运动装置，避免发生危险。
•使用适当的工具和设备来安装、连接和拆卸霍尔速度传感器，避免直接接触元件。
•避免使用强磁场或高电压环境，以免损坏元件。
•在操作中，避免霍尔元件受到卡住或碰撞等情况，以确保它的灵敏度和准确性。
•在操作后，请关闭电源和设备，并仔细检查设备是否损坏或需要保养。
2.3. 准确安装及校准方法在安装和校准霍尔速度传感器时，需注意以下事项：•先确定元件所需要测量的物理量，如转速等。
•在安装前，检查元件是否正确连接和位置是否正确。
•在进行校准时，请使用校准器设备，并按照说明书上的指示进行。
•在校准之前，需等待元件在所安装对象上稳定运行，以避免测量误差。
3. 保养规程霍尔速度传感器需要定期进行维护和保养，以确保其准确性和长期使用。
3.1. 定期清洁在使用期间，会随着环境的变化积累尘土，在清洁时需要避免使用湿毛巾或喷水清洗，一般使用SDS（Static Dissipative Spray）清洗喷雾剂即可。
3.2. 定期校准定期检测和校准是保持霍尔速度传感器准确性的关键。
舵机的使用方法
舵机的使用方法
1. 确认舵机的电源和控制信号线。
舵机一般有电源正极、负极
和控制信号线三根线，其中红线为正极，接到电源正极，黑线为负极，接到电源负极，控制信号线一般为白、橙、黄三种颜色，需通过控制
器或开发板来控制舵机转动。
2. 连接舵机到控制器或开发板。
将舵机的控制信号线插入到控
制器或开发板的对应的GPIO口上，并将电源的正负极连接到电源模块上。
3. 写代码进行控制。
使用代码控制舵机转动，可以通过改变PWM 脉宽的大小，更改需要转动的角度和速度等参数来实现不同的舵机控
制方式。
舵机的基本操作是通过一个信号脉冲来控制，这个脉冲的宽
度即为PWM的脉宽，脉冲的周期一般为20ms。
舵机的控制范围一般为
0到180度，有些高级舵机还支持连续旋转等特殊功能。
4. 调试测试。
在编写代码过程中，可以通过串口监视器或者其
他调试工具来查看舵机转动的情况，进行参数微调和测试，直到舵机
达到预期效果。
【2017年整理】霍尔传感器的应用及注意事项
【2017年整理】霍尔传感器的应用及注意事项使用霍尔电流传感器时，应注意以下几点：1.为了获得更好的动态特性和灵敏度，必须注意初级线圈和副边线圈的耦合。
为了实现良好的耦合，最好使用单根导线，并且导线完全填充霍尔元件模块的孔径。
2.在使用中，当一个大的直流电流流过传感器的初级线圈，并且次级电路没有连接到电源|调节器或者次级侧开路时，其磁路被磁化，导致剩磁，这影响测量精度(因此，在使用期间，电源和测量端子M应该首先连接)。
在这种情况下，应首先进行退磁。
该方法是副边电路不需要电源，同等级的交流电流通过原边线环并逐渐降低其值。
霍尔传感器具有很强的抵抗外部磁场干扰的能力。
然而，为了获得更高的测量精度，当存在强磁场干扰时，应采取适当的措施来解决。
常见的方法有：1.调整模块方向，将外部磁场对模块的影响降至最低；2.在模块上增加一个防磁场的金属屏蔽。
3.在额定值下获得最佳测量精度。
为了在测量电流远低于额定值时获得最佳精度，可以在初级侧使用多匝。
但是，必须注意导体的空间位置(参见第1条)。
霍尔元原理——应用霍尔元器件应用广泛，在航空航天技术、医疗技术、交通运输、工业、测量和测试等领域做出了巨大贡献。
目前，电动自行车领域的应用领域更加活跃。
所有这些都归功于霍尼韦尔的高质量四元件。
其他高灵敏度霍尔效应锁存器使用双霍尔或单霍尔元件，这使得它对封装应力非常敏感，而四元件使这些传感器更加稳定和优秀。
霍尔元件是根据霍尔效应用半导体技术制造的一种新型磁控元件。
它可以通过霍尔传感器探测磁场。
它还希望被广泛应用于生活和科技领域。
有兴趣的朋友可以深入了解一些关于霍尔传感器的专业知识。
他们可以学习新知识，巩固旧知识，一举两得。
霍尔元器件应用广泛，在航空航天技术、医疗技术、交通运输、工业、测量和测试等领域做出了巨大贡献。
目前，电动自行车领域的应用领域更加活跃。
所有这些都归功于霍尼韦尔的高质量四元件。
其他高灵敏度霍尔效应锁存器使用双霍尔或单霍尔元件，这使得它对封装应力非常敏感，而四元件使这些传感器更加稳定和优秀。

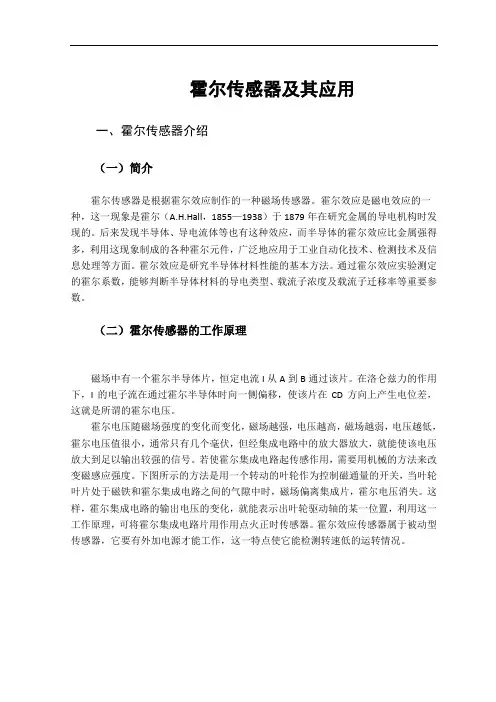

霍尔传感器及其应用
霍尔传感器及其应用一、霍尔传感器介绍（一）简介霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
（二）霍尔传感器的工作原理磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。
在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。
霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。
若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。
下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。
这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。
霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。
1-霍尔半导体元件2-永久磁铁3-挡隔磁力线的叶片（三）霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。
它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。
（四）优势和特点1、霍尔传感器可以测量任意波形的电流和电压，如：直流、交流、脉冲波形等，甚至对瞬态峰值的测量。

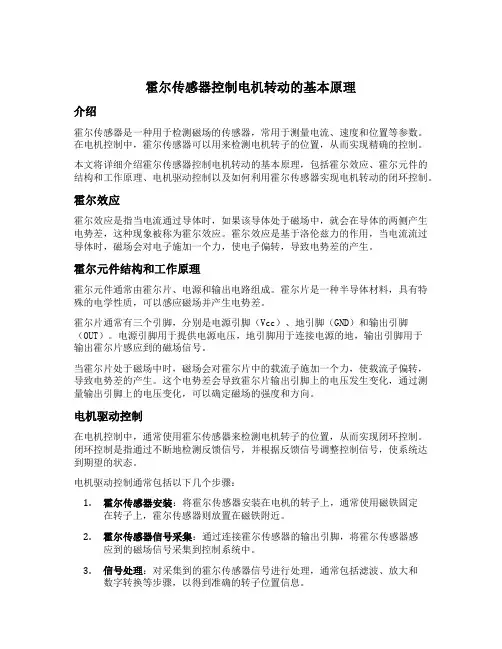

霍尔传感器控制电机转动工作原理
霍尔传感器控制电机转动的基本原理介绍霍尔传感器是一种用于检测磁场的传感器，常用于测量电流、速度和位置等参数。
在电机控制中，霍尔传感器可以用来检测电机转子的位置，从而实现精确的控制。
本文将详细介绍霍尔传感器控制电机转动的基本原理，包括霍尔效应、霍尔元件的结构和工作原理、电机驱动控制以及如何利用霍尔传感器实现电机转动的闭环控制。
霍尔效应霍尔效应是指当电流通过导体时，如果该导体处于磁场中，就会在导体的两侧产生电势差，这种现象被称为霍尔效应。
霍尔效应是基于洛伦兹力的作用，当电流流过导体时，磁场会对电子施加一个力，使电子偏转，导致电势差的产生。
霍尔元件结构和工作原理霍尔元件通常由霍尔片、电源和输出电路组成。
霍尔片是一种半导体材料，具有特殊的电学性质，可以感应磁场并产生电势差。
霍尔片通常有三个引脚，分别是电源引脚（Vcc）、地引脚（GND）和输出引脚（OUT）。
电源引脚用于提供电源电压，地引脚用于连接电源的地，输出引脚用于输出霍尔片感应到的磁场信号。
当霍尔片处于磁场中时，磁场会对霍尔片中的载流子施加一个力，使载流子偏转，导致电势差的产生。
这个电势差会导致霍尔片输出引脚上的电压发生变化，通过测量输出引脚上的电压变化，可以确定磁场的强度和方向。
电机驱动控制在电机控制中，通常使用霍尔传感器来检测电机转子的位置，从而实现闭环控制。
闭环控制是指通过不断地检测反馈信号，并根据反馈信号调整控制信号，使系统达到期望的状态。
电机驱动控制通常包括以下几个步骤：1.霍尔传感器安装：将霍尔传感器安装在电机的转子上，通常使用磁铁固定在转子上，霍尔传感器则放置在磁铁附近。
2.霍尔传感器信号采集：通过连接霍尔传感器的输出引脚，将霍尔传感器感应到的磁场信号采集到控制系统中。
3.信号处理：对采集到的霍尔传感器信号进行处理，通常包括滤波、放大和数字转换等步骤，以得到准确的转子位置信息。
4.控制算法：使用控制算法根据转子位置信息计算控制信号，控制信号通常是一个PWM信号，用于控制电机的转速和方向。
霍尔元件怎么用
霍尔元件怎么用
霍尔元件怎幺用
霍尔器件是一种对磁场强度起反应的小型器件，只要它附近的磁场有变化它就有反应并输出相应的电压或脉冲电压（开关型霍尔器件）。
在用霍尔传感器测量直流电动机的转速时，将一个小磁铁块固定在电机的转子上，将霍尔传感器（开关型）靠近小磁铁附近，当电机转动以后，磁铁会以一定的周期靠近传感器一次，这样霍尔传感器将输出一个高电平，当小磁铁远离传感器时，传感器输出一个低电平。
将这个脉冲送到单片机内部定时器，计算出脉冲一个周期的时间，就可以算出电机的转速。
霍尔元件时使用注意事项
1.霍尔是敏感器件，在使用过程以及存储过程中应注意采取静电防护措施。
2.适宜的电源电压和负载电路及工作温度是霍尔器件正常工作的先决条件，霍尔器件的供电电压，负载电流及工作温度不得超出规格书中多规定的范围。
舵机的使用方法
舵机的使用方法舵机是一种常用的电子元件，广泛应用于机器人、航模、船模等领域。
它通过接收控制信号来控制舵机的转动角度，从而实现对机械臂、舵面等部件的精确控制。
本文将介绍舵机的使用方法，包括舵机的连接、控制信号的发送和常见问题的解决。
一、舵机的连接舵机通常有三根线，分别是电源线、地线和控制信号线。
其中电源线用于连接舵机的供电源，地线用于连接电源的地线，控制信号线用于接收控制信号。
舵机的电源通常需要直流电压供应，常见的电压为5V或6V。
可以通过将电源线连接到电源模块或电池组来为舵机提供电源。
地线需要与电源的地线连接，以确保电路的闭合。
通常，地线可以直接连接到电源的负极或者控制板上的地线引脚。
控制信号线则需要接收控制信号，通常是一个PWM信号。
可以将控制信号线连接到控制板上的一个数字引脚，通过控制板发送PWM信号来控制舵机的转动角度。
二、控制信号的发送舵机的转动角度是由控制信号的脉冲宽度来决定的。
通常，一个周期的脉冲宽度为20ms，其中高电平的持续时间决定了舵机的转动角度。
舵机通常有一个工作范围，一般是0°到180°。
在这个范围内，舵机的转动角度与脉冲宽度之间有一个线性关系。
具体地，当脉冲宽度为1ms时，舵机会转到最小角度；当脉冲宽度为1.5ms时，舵机会转到中间位置；当脉冲宽度为2ms时，舵机会转到最大角度。
因此，要控制舵机的转动角度，只需要发送相应脉冲宽度的控制信号即可。
可以通过控制板上的PWM输出来发送控制信号，使用编程语言编写相应的代码来控制舵机的转动角度。
三、常见问题的解决在使用舵机的过程中，可能会遇到一些常见问题，下面介绍几种常见问题的解决方法。
1. 舵机不转动或转动异常：首先检查舵机的电源是否正常供电，确认电源线和地线连接正确。
然后检查控制信号线是否连接到正确的引脚上，并确保发送的控制信号正确。
2. 舵机转动角度不准确：检查控制信号的脉冲宽度是否正确，可以通过调整控制信号的宽度来校准舵机的转动角度。
霍尔传感器安全操作及保养规程
霍尔传感器安全操作及保养规程引言霍尔传感器是一种非接触式传感器，用于检测磁场。
它是一种广泛应用于工业控制系统中的设备，可用于检测和测量物理量，如位置、速度、流量和电流等。
为了确保设备的安全性和可靠性，我们需要了解如何正确地操作和保养它们。
安全操作规程1. 遵循生产厂商的使用规范不同厂商的霍尔传感器有所不同，因此在使用前必须阅读和理解使用说明书。
正确的使用方式能够保证设备的稳定性和可靠性，同时避免使用不当导致的安全事故。
2. 安全电源在使用霍尔传感器时必须使用安全性能可靠的电源。
应当定期检查电源接头、线缆和插头，确保其接触良好，松动的地方立即处理。
3. 避免过电量霍尔传感器在使用时必须避免过电量，以免损坏电路。
应当确保电压表、电流表等测量工具的准确性，以免因误测的电压和电流导致设备受损或无法正常工作。
4. 避免引起电磁干扰应当尽可能避免将霍尔传感器安装在容易受到电磁干扰的地方。
同样，其他设备如电源、电感等，也应当尽量避免放置在靠近霍尔传感器的地方，以免产生电磁干扰。
5. 防止环境腐蚀有些场合的环境会对霍尔传感器产生腐蚀，造成损坏。
例如，碱性介质、氯气、有机溶剂、强酸等都具有腐蚀性。
在这样的环境下使用霍尔传感器时，应当进行酸碱度、气体浓度等的检测，并选择适当的防腐材料或涂层以应对腐蚀情况，确保设备的安全性和可靠性。
保养规程1. 定期检查应当定期对霍尔传感器进行检查，以确保其正常工作。
检查应包括外观、接头、线路和连接器等方面的内容。
如果在检查过程中发现问题，需要立即处理，以免造成事故。
2. 部件更换如果霍尔传感器零部件破损或者使用寿命达到，则需要进行更换。
更换过程应当符合生产厂商的规定。
更换之前，必须从电源中断开设备电源，以免造成事故和损坏。
3. 内部清洁虽然霍尔传感器是非接触式传感器，其内部仍可能因为灰尘、污垢等脏物的积累而导致工作不正常。
因此，定期清洁和检查内部状况是很有必要的。
如有必要，可使用酒精或清洁液清洁，但要避免涂抹压敏部件。
如何正确连接和使用霍尔元件
如何正确连接和使用霍尔元件霍尔元件是一种能够检测磁场的传感器，广泛应用于电子电路和工业控制领域。
正确连接和使用霍尔元件可以确保电路正常运行，并提供准确可靠的磁场测量结果。
本文将介绍如何正确连接和使用霍尔元件的方法和注意事项。
一、霍尔元件的连接方法霍尔元件通常有三个引脚，分别是供电引脚（VCC）、接地引脚（GND）和信号输出引脚（OUT）。
正确连接霍尔元件需要将引脚正确连接到电路中。
1. 供电引脚（VCC）连接：将霍尔元件的供电引脚连接到电路的正电源，通常是电源电压的正极。
可以通过电压调节器或稳压器提供稳定的供电电压，确保霍尔元件工作正常。
2. 接地引脚（GND）连接：将霍尔元件的接地引脚连接到电路的地线，通常是电源电压的负极或电路的共地。
接地引脚的连接是为了形成一个封闭的回路，确保信号能够正常传输。
3. 信号输出引脚（OUT）连接：将霍尔元件的信号输出引脚连接到电路的输入端，通常是微控制器、运算放大器等器件的输入引脚。
信号输出引脚的连接是为了将霍尔元件检测到的磁场信息转换为电压或电流信号，提供给其他电路使用。
二、霍尔元件的使用注意事项正确使用霍尔元件需要注意以下几点：1. 极性识别：在连接霍尔元件之前，要先确认霍尔元件的极性。
通常霍尔元件的引脚上会标注有极性信息，如“VCC”、“GND”、“OUT”。
确保引脚连接正确可以有效防止电路短路或工作异常。
2. 工作电压：要根据霍尔元件的工作电压要求选择合适的电源电压。
供电过高可能会损坏霍尔元件，供电过低则影响霍尔元件的正常工作。
3. 磁场环境：霍尔元件的工作性能与周围的磁场环境密切相关。
在使用霍尔元件时，要注意避免强磁场的干扰，以免影响测量结果的准确性。
4. 耦合电容：为了提高霍尔元件的抗干扰性能，在霍尔元件的供电引脚和接地引脚之间可以串联一个耦合电容。
耦合电容可以滤除供电线上的高频噪声，提供稳定的工作电压。
5. 输出电阻：在使用霍尔元件时，要注意输出电阻的大小。
霍尔传感器的应用及注意事项
霍尔传感器的应用及使用注意事项霍尔传感器的应用（一）线性型霍尔传感器主要用于一些物理量的测量。
例如：1．电流传感器由于通电螺旋管内部存在磁场，其大小与导线中的电流成正比，故可以利用霍尔传感器测量出磁场，从而确定导线中电流的大小。
利用这一原理可以设计制成霍尔电流传感器。
其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。
霍尔电流传感器工作原理如图6所示，标准圆环铁芯有一个缺口，将霍尔传感器插入缺口中，圆环上绕有线圈，当电流通过线圈时产生磁场，则霍尔传感器有信号输出。
2．位移测量当两块永久磁铁同极性相对放置，将线性型霍尔传感器置于中间，其磁感应强度为零，这个点可作为位移的零点，当霍尔传感器在Z轴上作△Z位移时，传感器有一个电压输出，电压大小与位移大小成正比。
如果把拉力、压力等参数变成位移，便可测出拉力及压力的大小，如图8所示，是按这一原理制成的力传感器。
（二）开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等。
1．测转速或转数在非磁性材料的圆盘边上粘一块磁钢，霍尔传感器放在靠近圆盘边缘处，圆盘旋转一周，霍尔传感器就输出一个脉冲，从而可测出转数（计数器），若接入频率计，便可测出转速。
如果把开关型霍尔传感器按预定位置有规律地布置在轨道上，当装在运动车辆上的永磁体经过它时，可以从测量电路上测得脉冲信号。
根据脉冲信号的分布可以测出车辆的运动速度。
使用注意事项（1）为了得到较好的动态特性和灵敏度，必须注意原边线圈和副边线圈的耦合，要耦合得好，最好用单根导线且导线完全填满霍尔传感器模块孔径。
（2）使用中当大的直流电流流过传感器原边线圈，且次级电路没有接通电源|稳压器或副边开路，则其磁路被磁化，而产生剩磁，影响测量精度（故使用时要先接通电源和测量端M），发生这种情况时，要先进行退磁处理。
其方法是次边电路不加电源，而在原边线圈中通一同样等级大小的交流电流并逐渐减小其值。
霍尔传感器用法
一、霍尔电流电压传感器、变送器的基本原理与使用方法1．霍尔器件霍尔器件是一种采用半导体材料制成的磁电转换器件。
如果在输入端通入控制电流IC ，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势VH。
如图1－1所示。
霍尔电势VH 的大小与控制电流IC和磁通密度B的乘积成正比，即：VH＝KHICBsinΘ霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。
因此，使电流的非接触测量成为可能。
通过测量霍尔电势的大小间接测量载流导体电流的大小。
因此，电流传感器经过了电－磁－电的绝缘隔离转换。
2．霍尔直流检测原理如图1－2所示。
由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U0可以间接反映出被测电流I1的大小，即：I1∝B1∝U我们把U0定标为当被测电流I1为额定值时，U等于50mV或100mV。
这就制成霍尔直接检测（无放大）电流传感器。
3．霍尔磁补偿原理原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态，霍尔器件则始终处于检测零磁通的作用。
所以称为霍尔磁补偿电流传感器。
这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。
霍尔磁补偿原理如图1－3所示。
从图1－3知道：Φ1＝Φ2I1N1＝I2N2I2＝NI/N2·I1当补偿电流I2流过测量电阻RM时，在RM两端转换成电压。
做为传感器测量电压U0即：U＝I2RM按照霍尔磁补偿原理制成了额定输入从0.01A～500A系列规格的电流传感器。
由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加；其次，工作电流消耗也相应增加；但它却具有直检式不可比拟的较高精度和快速响应等优点。
4．磁补偿式电压传感器为了测量mA级的小电流，根据Φ1＝I1N1，增加N1的匝数，同样可以获得高磁通Φ1。
常用传感器霍尔传感器的用法3144A44E
常用传感器应用一、温度传感器1、热敏电阻：分类：正温度系数 (PTC)、负温度系数 (NTC) 、临界温度热敏电阻（CTR ）实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K。
应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。
但是由于成本低，在定点温度控制等场合中还有较大的应用市场。
单点测温电路如下：（电路中 R2的作用是改善 RT随温度变化的非线性性）VCCR1R2R33.6K10KRTU1R4 10KR6 1 0K R81 KOPR9 A R55 K10KD1LEDR71 K2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。
还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。
二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。
当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。
这种由机械能转变为电能的现象，称为“正压电效应”。
反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。
当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。
当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。
这种由电能转变为机械能的现象，称为“反压电效应”。
测试电路图如下： ( 电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端 )+5VR1 AR3R4R5R66 80350K13K 2.7 K500 KC1C2R2OUT1 K10u F 4 7u FQ1Q2Q3901 39013901 3Y12、驻极体话筒：驻极体话筒及其电路的接法有两种：源极输出与漏极输出。
源极输出类似晶体三极管的射极输出。
需用三根引出线。
漏极 D 接电源正极。
霍尔元件的应用举例
霍尔元件的应用举例一、汽车领域1. 车速传感器：霍尔元件可以被用来测量车辆的速度。
当车辆轮胎上的磁铁通过霍尔元件时，霍尔元件会生成电压信号，通过测量这个信号的频率和幅度，可以计算出车辆的速度。
2. 刹车系统：霍尔元件可以被用来检测刹车踏板的位置。
当刹车踏板被踩下时，踏板上的磁铁会靠近霍尔元件，从而改变霍尔元件的输出信号。
通过检测这个信号的变化，可以判断刹车踏板的位置和刹车力度。
3. 方向盘角度传感器：霍尔元件可以被用来测量方向盘的角度。
在方向盘上安装霍尔元件和磁铁，当方向盘转动时，磁铁会改变霍尔元件的输出信号。
通过测量这个信号的变化，可以得到方向盘的角度信息。
二、工业领域1. 位置传感器：霍尔元件可以被用来测量物体的位置。
通过在物体和静态的霍尔元件之间放置磁铁，当物体移动时，磁铁的位置和霍尔元件的输出信号会发生变化。
通过测量这个信号的变化，可以得到物体的位置信息。
2. 电流测量：霍尔元件可以被用来测量电流的强度。
当电流通过霍尔元件时，会产生磁场，从而改变霍尔元件的输出信号。
通过测量这个信号的变化，可以得到电流的强度信息。
3. 磁场检测：霍尔元件可以被用来检测磁场的强度和方向。
当磁场通过霍尔元件时，会影响霍尔元件的输出信号。
通过测量这个信号的变化，可以得到磁场的信息，如强度和方向。
三、医疗领域1. 心率监测：霍尔元件可以被用来监测人体的心率。
通过将霍尔元件与磁铁放置在人体上，当心脏跳动时，心脏的磁场会改变霍尔元件的输出信号。
通过测量这个信号的变化，可以得到心率信息。
2. 血压测量：霍尔元件可以被用来测量血压。
通过将霍尔元件与磁铁放置在血管附近，当血液流过时，血液的磁场会改变霍尔元件的输出信号。
通过测量这个信号的变化，可以得到血压信息。
四、航空航天领域1. 姿态控制：霍尔元件可以被用来控制飞行器的姿态。
通过将霍尔元件安装在飞行器上，当飞行器发生姿态变化时，磁场会改变霍尔元件的输出信号。
通过测量这个信号的变化，可以控制飞行器的姿态。
霍尔传感器的使用方法
霍尔传感器使用方法一、确定应用场景在使用霍尔传感器之前，需要明确应用场景和测量目标。
例如，需要测量磁场强度、电流或位置等物理量。
根据应用场景选择合适的霍尔传感器型号和规格。
二、选择合适的型号根据测量目标和应用场景，选择合适的霍尔传感器型号。
需要考虑传感器的测量范围、精度、灵敏度、工作温度等参数是否符合要求。
此外，还需要考虑传感器的封装形式、连接方式等因素。
三、安装与固定将霍尔传感器安装到测量目标位置，并采取适当的固定措施，以确保传感器稳定可靠。
安装时需要注意传感器的方向和位置，确保测量准确。
四、连接线路根据霍尔传感器的接口类型和连接方式，将传感器与测量仪器或控制系统连接起来。
需要使用适当的电缆和连接器，确保传感器与系统之间的信号传输稳定可靠。
五、参数设置与调试在使用霍尔传感器之前，需要对传感器进行参数设置和调试。
需要调整传感器的零点、灵敏度和测量范围等参数，以确保测量准确。
在调试过程中，还需要对传感器的信号输出进行测试和验证，确保传感器正常工作。
六、校准与标定为了确保霍尔传感器的测量准确性和可靠性，需要对传感器进行校准和标定。
校准和标定是通过对传感器施加标准输入信号，并比较实际输出信号与标准输入信号之间的差异来进行的。
校准和标定过程中需要注意遵守相关标准和规范，以确保测量结果的准确性。
七、维护与保养在使用霍尔传感器过程中，需要注意维护和保养。
需要定期检查传感器的外观和内部结构是否正常，并对传感器进行清洁和维护。
同时，还需要对传感器进行定期校准和标定，以确保传感器在长期使用过程中的测量准确性。
八、安全注意事项在使用霍尔传感器时，需要注意安全事项。
例如，需要确保传感器的工作电压和电流在安全范围内，避免过载或短路等危险情况。
此外，还需要注意传感器的安装和使用环境是否符合要求，避免高温、低温、潮湿或污染等不利环境对传感器造成损害。
霍尔传感器使用说明
/list.asp?ProdId=0042
批量优惠 会员价
2008-9-2
开关式霍尔传感器并磁钢 - 传感器 - 霍尔传感器 - 北京亿学通电子--<创新实践 学以致用>... 页码，2/3
亿学通淘宝网店铺
时输出高电平，有磁钢时输出低电平。
应用领域：
主要应用在测量车轮的转速；
资料下载：
《霍尔传感器使用说明书》点击下载 《霍尔传感器DATASHEET》点击下载
备注：
1、霍尔电流传感器本身已经存在滤波电路，输出无须再加装滤波，可直接供单片机的0~5V的 AD 采集或比较器直接参与比较，信号非常稳定，而且抗干扰能力也很强，直接判断，编辑命令即可.
页码2创新实践学以致用nmlkjnmlkjnmlkjnmlkjnmlkji提交重写推荐给好友打印此页加入收藏返回顶部关于我们购物指南合作开发意见建议友情链接清华电工电子山大工程训练哈工大创新中东大电工电子青大电工电子南邮电工电子华南理工中心北理工电工电哈工程电工电兰州交大电工西电电工电子电子竞赛全国电子竞赛广东电子竞赛江苏电子竞赛山东电子竞赛浙江电子竞赛河北北京市海淀区上地十街辉煌国际中心5号楼804100085tel
