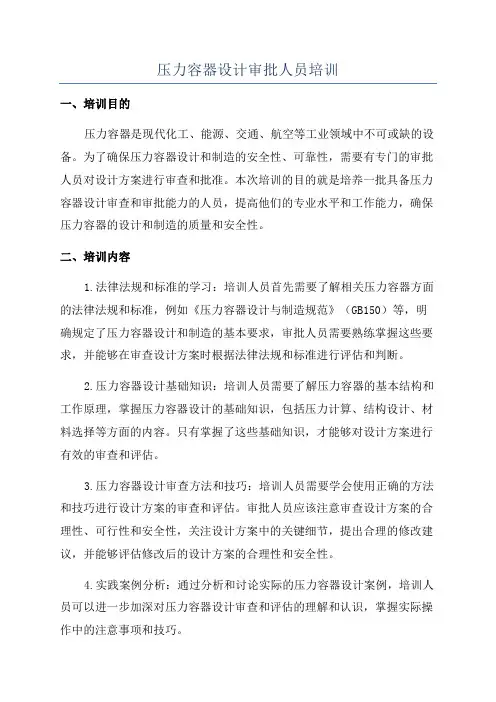

压力容器设计审批人员培训一、培训目的压力容器是现代化工、能源、交通、航空等工业领域中不可或缺的设备。

为了确保压力容器设计和制造的安全性、可靠性,需要有专门的审批人员对设计方案进行审查和批准。

本次培训的目的就是培养一批具备压力容器设计审查和审批能力的人员,提高他们的专业水平和工作能力,确保压力容器的设计和制造的质量和安全性。

二、培训内容1.法律法规和标准的学习:培训人员首先需要了解相关压力容器方面的法律法规和标准,例如《压力容器设计与制造规范》(GB150)等,明确规定了压力容器设计和制造的基本要求,审批人员需要熟练掌握这些要求,并能够在审查设计方案时根据法律法规和标准进行评估和判断。

2.压力容器设计基础知识:培训人员需要了解压力容器的基本结构和工作原理,掌握压力容器设计的基础知识,包括压力计算、结构设计、材料选择等方面的内容。

只有掌握了这些基础知识,才能够对设计方案进行有效的审查和评估。

3.压力容器设计审查方法和技巧:培训人员需要学会使用正确的方法和技巧进行设计方案的审查和评估。

审批人员应该注意审查设计方案的合理性、可行性和安全性,关注设计方案中的关键细节,提出合理的修改建议,并能够评估修改后的设计方案的合理性和安全性。

4.实践案例分析:通过分析和讨论实际的压力容器设计案例,培训人员可以进一步加深对压力容器设计审查和评估的理解和认识,掌握实际操作中的注意事项和技巧。

三、培训方式1.理论培训:通过开展专题讲座、课堂教学等形式,传授相关的压力容器设计和审批知识,让培训人员理解压力容器设计和审批的基本原理和要求。

2.实践操作:通过模拟实际工作情景,让培训人员参与到实际的设计审查和评估过程中,提高他们的实践能力和应变能力。

3.案例分析:通过分析实际案例,引导培训人员对设计方案进行综合评估,培养他们的分析和判断能力。

四、培训评估培训结束后,需要对培训人员进行综合评估,以确保他们掌握了相关知识和技能。

评估方式可以包括理论考试、实际操作评估和案例分析等。

压力容器设计审核人员培训_GB150.2-2011_压力容器_第2部分

压力容器设计审核人员培训_GB150.2-2011_压力容器_第2部分

6~12 >12~16 >16~150 >12~20 >12~150
<6
热轧ห้องสมุดไป่ตู้ 控轧、
正火
热轧、控轧 正火
0℃冲击
-20℃冲击 (协议) 免做冲击
6~20 >20~25 >25~200 >20~30 >30~200
热轧、 控轧、
正火
热轧、控轧 正火
0℃冲击 -20℃冲击 (协议)
10~60
正火
-20℃冲击
不低于Ⅱ级
9
7) 第5章钢管中增加了2个低合金钢钢管
(09MnNiD和08Cr2AlMo),2个奥氏体型 高合金钢无缝钢管(1Cr19Ni9和 0Cr25Ni20),4个奥氏体-铁素体型高合金 钢无缝钢管(S21953、S22253、S22053和 S25073),高合金钢焊接钢管列入5个奥氏 体型钢号(S30408、S30403、S31608、 S31603和S32168)和3个奥氏体-铁素体型 钢号(S21953、S22253、S22053);
28
4.1.4 下列碳素钢和低合金钢钢板,应在正火 状态下使用:
a) 用于多层容器内筒的 Q245R 和 Q345R; b) 用于壳体的厚度大于 36mm 的 Q245R 和 Q345R; c) 用于其他受压元件(法兰、管板、平盖等) 的厚度大于50mm 的 Q245R 和 Q345R。
29
表2 :碳素钢和低合金钢钢板许用应力 30
15
制冷压力容器执行的标准: NB/T47012-2011《制冷装置用压力容器》 代替 JB/T4750;
简单压力容器执行的标准:TSG R0003《简单压力容器安全技术监察规程》
16
三、总则
3.1 本标准对压力容器受压元件所采用的钢 板、钢管、钢锻件和螺柱(含螺栓)用钢 材做出了相关规定。与受压元件相焊接的 非受压元件用钢应是焊接性良好的钢材。 压力容器受压元件是:包括容器直接 承受工作压力的受力部件。压力容器非受 压元件是:如支座附板、塔式容器的裙座、 加劲板等。

压力容器设计审核人员培训_GB150.3-2019_压力容器_第3部分:设计_第5、6章

压力容器设计审核人员培训_GB150.3-2019_压力容器_第3部分:设计_第5、6章
20
