锚杆支护及其分类参考文本
锚杆支护及其分类范文(二篇)

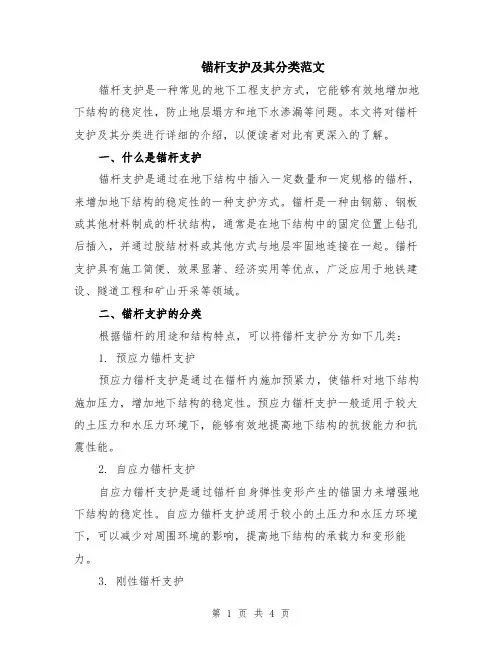

锚杆支护及其分类范文锚杆支护是一种常见的地下工程支护方式,它能够有效地增加地下结构的稳定性,防止地层塌方和地下水渗漏等问题。
本文将对锚杆支护及其分类进行详细的介绍,以便读者对此有更深入的了解。
一、什么是锚杆支护锚杆支护是通过在地下结构中插入一定数量和一定规格的锚杆,来增加地下结构的稳定性的一种支护方式。
锚杆是一种由钢筋、钢板或其他材料制成的杆状结构,通常是在地下结构中的固定位置上钻孔后插入,并通过胶结材料或其他方式与地层牢固地连接在一起。
锚杆支护具有施工简便、效果显著、经济实用等优点,广泛应用于地铁建设、隧道工程和矿山开采等领域。
二、锚杆支护的分类根据锚杆的用途和结构特点,可以将锚杆支护分为如下几类:1. 预应力锚杆支护预应力锚杆支护是通过在锚杆内施加预紧力,使锚杆对地下结构施加压力,增加地下结构的稳定性。
预应力锚杆支护一般适用于较大的土压力和水压力环境下,能够有效地提高地下结构的抗拔能力和抗震性能。
2. 自应力锚杆支护自应力锚杆支护是通过锚杆自身弹性变形产生的锚固力来增强地下结构的稳定性。
自应力锚杆支护适用于较小的土压力和水压力环境下,可以减少对周围环境的影响,提高地下结构的承载力和变形能力。
3. 刚性锚杆支护刚性锚杆支护是指锚杆与地层的连接方式能够保持较大刚性,能够有效地抵抗地层的水平位移和垂直位移。
刚性锚杆支护适用于地下结构受到强烈水平和垂直作用力的环境,能够提供较大的支护刚度和抗震性能。
4. 弹性锚杆支护弹性锚杆支护是指锚杆与地层的连接方式能够保持较大的弹性,能够吸收地层的变形能量并使其分散。
弹性锚杆支护一般适用于地下结构需要较大变形能力和吸能性能的环境,能够提供较好的支护效果和减震效果。
5. 钢绞线锚杆支护钢绞线锚杆支护是一种通过扭动钢绞线来施加锚固力的支护方式。
钢绞线锚杆支护适用于较大跨度和较深埋深的地下结构,能够有效地抵抗地下结构的水平和垂直变形,提高地下结构的稳定性和承载能力。
综上所述,锚杆支护是一种常见的地下工程支护方式,其在地下结构中的插入可以增加结构的稳定性,并能有效地防止地层塌方和地下水渗漏等问题。
锚杆支护设计(5篇)
锚杆支护设计(5篇)第一篇:锚杆支护设计冀中能源峰峰集团万年矿上13261溜子道煤巷锚网索支护设计说明书审批:主管矿长总工程师开掘副总生产技术部(调度)生产技术部(技术)审核地质组设计:月日月日月日月日月日月日月日月日上13261溜子道煤巷锚网索支护设计说明书一、地质概述1、巷道位置及范围上13261溜子道东邻13261工作面采空区;南邻F9号断层;西以上261工作面为界;北以三水平轨道上山和上车场保护煤柱线为界。
本工作面四面均有采掘。
工作面标高-245~-255,本工作面对应地面位置在庄宴村东北,主要是坡地。
地面标高248~261,2#煤层平均埋深500m。
2、地质状况本区煤层基本稳定,2#煤厚度为3.6~5.4m,平均4.5m;煤层产状:倾向63°~88°,倾角7°~23°,平均15°,煤质牌号为无烟煤,质硬,其单向抗压强度15~25MPa之间,平均18.5MPa。
伪顶厚平均0.3m,岩性为炭质页岩,松软,破碎易垮落。
直接顶为粉砂岩,局部直接顶相变为细粒砂岩或砂页岩互层,其厚度为2.0~8.0m,平均4.0m;其抗压强度为23.6~48.3MPa,平均45.3MPa,根据原煤炭部下发《地质条件分类细则》确定本区顶板为三类顶板。
老顶为中、细粒砂岩组成,灰白色,以石英、长石为主,裂隙发育,钙质胶结;厚4.0~20m,平均14.0m,岩石坚硬。
底板为粉砂岩,厚约3.0m,其抗压强度27.4~55.3MPa,平均46.2MPa。
二、巷道断面设计1、上13261工作面运料巷采用锚网梁+锚索支护,巷道设计断面为准矩形。
2、巷道断面规格:净宽×净高=4.4m×2.7m。
三、锚杆(索)支护参数设计1、围岩稳定性分类根据对该区围岩分析,参照《MT1104-2009煤巷锚杆支护技术规范》(国家安全生产监督管理总局),对围岩进行分类。
煤层单轴抗压强度σ煤=15~25MPA之间,平均18.5Mpa 直接顶单轴抗压强度σ直接顶=23.6~48.3MPa,平均45.3Mpa 底板抗压强度σ底板=27.4~55.3 Mpa,平均46.2 Mpa。
锚杆支护及其分类(三篇)
锚杆支护及其分类锚杆支护实质上是把锚杆安装在巷道的围岩中,使层状的、软质的岩体以不同的形态得到加固,形成完整的支护结构,提供一定的支护抗力,共同阻抗其外部围岩的位移和变形。
(1)木锚杆。
我国使用的木锚杆有两种,即普通木锚杆和压缩木锚杆。
(2)钢筋或钢丝绳砂浆锚杆。
以水泥砂桨作为锚杆与围岩的粘结剂。
(3)倒楔式金属锚杆。
这种锚杆曾经是使用最为广泛的锚杆形式之一。
由于它加工简单,安装方便,具有一定的锚固力,因此这种锚杆在一定范围内至今还在使用。
(4)管缝式锚杆。
是一种全长摩擦锚固式锚杆。
这种锚杆具有安装简单、锚固可靠、初锚力大、长时锚固力随围岩移动而增长等特点。
(5)树脂锚杆。
用树脂作为锚杆的粘结剂,成本较高。
(6)快硬膨胀水泥锚杆。
采用普通硅酸盐水泥或矿渣硅酸盐水泥加入外加剂而成,具有速凝、早强、减水、膨胀等特点。
(7)双快水泥锚杆。
是由成品早强水泥和双快水泥按一定比例混合而成的。
具有快硬快凝、早强的特点。
锚杆支护及其分类(二)锚杆支护是一种常用的地下工程支护方法,其通过施工预埋的锚杆固结周围土体,增加土体的整体强度和稳定性,从而确保地下工程的安全和稳定。
随着地下工程的不断发展和改进,锚杆支护的种类也越来越多样化。
本文将对锚杆支护及其分类进行介绍。
一、锚杆支护的概述锚杆支护是指通过在地下工程的周围土体中施工预埋的锚杆,将地下工程与周围土体连接起来,增加土体的整体稳定性。
锚杆的作用是通过注浆固结的方式,将地下工程与土体形成一个整体,使其能够共同承受土体的荷载,并通过有效的力传递和分布,降低地下工程的变形。
锚杆支护通常适用于地下工程中较大的变形和较高的支护要求的情况,如基坑工程、隧道工程、矿山工程等。
二、锚杆支护的分类根据锚杆固结方式和应用范围的不同,锚杆支护可以分为以下几种类型。
1. 钢绞线锚杆钢绞线锚杆是一种常用的锚杆支护方式,其主要由预埋在土体中的锚杆、钢绞线和注浆材料组成。
钢绞线锚杆一般适用于土体较稳定,要求较高的支护要求的场所,如河堤工程、高边坡工程等。
锚杆支护方案
锚杆支护方案1. 引言锚杆支护是一种常用的岩土工程支护方法,用于增加岩石或土层的稳定性,减少变形和破坏。
本文档旨在介绍锚杆支护的基本原理、设计要点以及施工过程。
2. 锚杆支护原理锚杆支护依靠预埋或喷射钢筋等材料形成的锚杆,将地下结构与锚杆连接。
通过锚杆的张拉和固结,增加地下结构的稳定性。
锚杆的受力来源于地下结构自身的重力以及外部荷载,锚杆吸力抵抗土体的相互作用力,从而达到支护的目的。
3. 锚杆支护的设计要点锚杆支护的设计应考虑以下几个要点:3.1 锚杆的材料选择常用的锚杆材料包括钢筋和预应力钢筋。
在选择材料时,需要考虑工程的具体情况,如承载能力要求、耐腐蚀性能等。
3.2 锚杆的布置方式锚杆的布置方式有水平布置和垂直布置两种。
水平布置适用于需要增加地下结构的整体稳定性和刚度的情况,而垂直布置适用于需要增加支护墙稳定性的情况。
3.3 锚杆的布置密度锚杆的布置密度直接影响锚杆支护的效果。
一般情况下,锚杆的布置密度应根据地下结构的稳定性要求和工程经济性综合考虑。
3.4 锚杆的受力状态分析锚杆受力主要包括拉力和剪力。
设计时需要对锚杆的受力状态进行分析,确定合适的拉力和剪力大小,以确保锚杆的使用安全。
4. 锚杆支护的施工过程锚杆支护的施工过程一般包括以下几个步骤:4.1 钻孔首先根据设计要求,在地下结构周围钻孔,钻孔位置和间距要根据具体情况确定。
4.2 安装锚杆在钻孔中安装锚杆,锚杆需要固定住以保证稳定性。
根据设计要求,可以使用锚固剂或钢套等材料进行固定。
4.3 锚杆张拉锚杆安装后,进行张拉作业。
张拉力的大小需要根据设计要求进行控制,以保证锚杆的受力状态满足设计要求。
4.4 锚杆固结完成锚杆张拉后,对锚杆进行固结。
可以使用灌注材料填充钻孔,以增加锚杆与周围土体的粘结力。
5. 锚杆支护的质量控制为了确保锚杆支护的施工质量,需进行以下质量控制措施:•对材料的选择进行检验,确保符合设计要求;•对钻孔的质量进行检测,包括孔径、孔深等;•对锚杆的安装质量进行检查,确保固定牢固;•对锚杆的张拉力进行监测,保证张拉力符合设计要求。
锚杆支护知识点

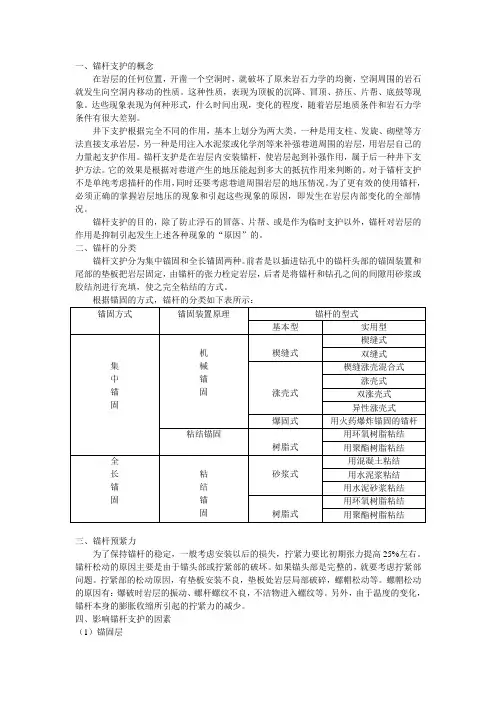

一、锚杆支护的概念在岩层的任何位置,开凿一个空洞时,就破坏了原来岩石力学的均衡,空洞周围的岩石就发生向空洞内移动的性质。
这种性质,表现为顶板的沉降、冒顶、挤压、片帮、底鼓等现象。
达些现象表现为何种形式,什么时间出现,变化的程度,随着岩层地质条件和岩石力学条件有很大差别。
井下支护根据完全不同的作用,基本上划分为两大类。
一种是用支柱、发旋、砌壁等方法直接支承岩层,另一种是用注入水泥浆或化学剂等来补强巷道周围的岩层,用岩层自己的力量起支护作用。
锚杆支护是在岩层内安装锚杆,使岩层起到补强作用,属于后一种井下支护方法。
它的效果是根据对巷道产生的地压能起到多大的抵抗作用来判断的。
对于锚杆支护不是单纯考虑描杆的作用,同时还要考虑巷道周围岩层的地压情况。
为了更有效的使用锚杆,必须正确的掌握岩层地压的现象和引起这些现象的原因,即发生在岩层内部变化的全部情况。
锚杆支护的目的,除了防止浮石的冒落、片帮、或是作为临时支护以外,锚杆对岩层的作用是抑制引起发生上述各种现象的“原因”的。
二、锚杆的分类锚杆文护分为集中锚固和全长锚固两种。
前者是以插进钻孔中的锚杆头部的锚固装置和尾部的垫板把岩层固定,由锚杆的张力栓定岩层,后者是将锚杆和钻孔之间的间隙用砂浆或胶结剂进行充填,使之完全粘结的方式。
根据锚固的方式,锚杆的分类如下表所示:三、锚杆预紧力为了保持锚杆的稳定,一般考虑安装以后的损失,拧紧力要比初期张力提高25%左右。
锚杆松动的原因主要是由于锚头部或拧紧部的破坏。
如果锚头部是完整的,就要考虑拧紧部问题。
拧紧部的松动原因,有垫板安装不良,垫板处岩层局部破碎,螺帽松动等。
螺帽松动的原因有:爆破时岩层的振动、螺杆螺纹不良,不洁物进入螺纹等。
另外,由于温度的变化,锚杆本身的膨胀收缩所引起的拧紧力的减少。
四、影响锚杆支护的因素(1)锚固层任何锚杆支护方法必须根据预计要支撑的岩层的情况设计。
拉出强度试验在大多数情况下能迅速地确定适宜的锚固层。
锚杆支护文档
锚杆支护锚杆支护是一种用于地下工程中的支护方式,通过锚杆将地下结构与地面固定连接起来,以增加结构的稳定性和抗力。
锚杆支护通常用于岩石工程、地下挖掘和隧道工程中,可以有效地控制地下的变形和沉降,提高工程的安全性和稳定性。
1. 锚杆支护的原理和作用锚杆支护的原理是利用锚杆与地下岩土层之间的摩擦力和粘结力来增加地下结构的稳定性。
锚杆支护可以防止地下的变形和沉降,减少结构的受力,提高工程的安全性。
锚杆支护的主要作用包括:•控制地下的变形和沉降:锚杆通过固定地下结构与地面连接,可以有效地减少地下结构的变形和沉降,保持结构的稳定性。
•增加结构的抗力:锚杆支护可以将地下结构与地面紧密地连接起来,增加地下结构的抗力,提高结构的安全性和稳定性。
•分担结构的受力:锚杆支护可以将地下结构的受力分散到锚杆和岩土层中,减少结构的受力,延长结构的使用寿命。
2. 锚杆支护的材料和施工方法2.1 锚杆的材料选择常见的锚杆材料包括钢筋、高强度钢丝绳和预应力锚杆。
钢筋锚杆适用于一般的岩土工程,具有较高的抗拉强度和刚度。
高强度钢丝绳锚杆适用于大规模地下挖掘和岩石工程,具有较高的承载力和抗拉强度。
预应力锚杆适用于对抗拉性能要求较高的工程,能够更好地控制地下结构的变形和沉降。
2.2 锚杆支护的施工方法锚杆支护的施工方法主要包括以下步骤:1.钻孔:根据设计要求,在地下结构边缘或需要支护的区域进行钻孔。
2.安装锚杆:将锚杆插入钻孔中,然后注入灌浆材料填充钻孔空隙,形成与地下结构紧密连接的锚杆。
3.张拉锚杆:根据设计要求,使用张拉设备对锚杆进行张拉,以达到设计要求的预应力。
4.固定锚杆:在锚杆张拉完成后,固定锚杆的张拉端,并采取防松措施,确保锚杆的稳定性和安全性。
5.后期处理:根据需要,对锚杆进行检测和监测,及时处理可能出现的问题,确保锚杆支护的效果和稳定性。
3. 锚杆支护的应用案例3.1 岩石工程中的锚杆支护在岩石工程中,锚杆支护广泛应用于坡面稳定、爆破法隧道开挖、防潜透隧道开挖等工程。
锚杆支护
第二章锚杆支护技术管理第一节总则第1条锚杆、锚喷支护(以下简称锚杆支护)是煤矿井巷工程一种重要的支护形式,它以快速、主动、有效的支护特性已得到广泛推广应用,并对加快巷道支护改革,提高支护效果起到了重要作用。
为进一步加快锚杆支护的推广应用,提高矿井的经济效益,特制定本规定。
第2条锚杆的种类根据新汶矿区开采的实际情况,规定允许使用的锚杆种类包括以下七种:1、等强全螺纹树脂锚杆(牌号:KMG335);2、等强全螺纹细牙高预紧力锚杆(牌号:KMG400、KMG500);3、无纵肋螺纹钢式树脂锚杆(牌号:KMG400、KMG500),适用于埋深大于600米的巷道;4、高强度高韧性抗冲击锚杆(牌号:KMG600),适用于埋深大于800米及地压较大的巷道。
5、缝管锚杆(只限于回采巷道护帮或断层破碎带临时支护);6、水力膨胀式管子锚杆;7、玻璃钢锚杆(允许在使用时间较短的,围岩稳定的切眼两帮及条件适宜的煤帮使用);8、经集团公司鉴定并经专业主管部门批准使用的新型锚杆。
第3条锚杆的锚固方式1、端锚:树脂锚固段长度≥350mm。
2、加长锚:树脂锚固段长度≥700mm。
3、全锚:树脂锚固段长度≥锚深的80%;水泥锚固段长度为锚深的100%。
一般情况下应采用加长锚;Ⅲ~Ⅴ类煤巷顶板和深部全岩巷道严禁使用端锚。
第4条锚杆支护材料规格、性能1、树脂锚杆金属杆体及其附件应符合中华人民共和国煤炭行业标准MT146.2-2002要求。
2、等强全螺纹树脂锚杆技术性能规定见下表(表一)。
表一3、等强全螺纹细牙高预紧力锚杆技术性能规定见下表(表二)表二4、无纵肋螺纹钢式树脂锚杆技术性能规定见下表(表三)表三5、高强度高韧性抗冲击锚杆技术性能规定见下表(表四)注:1)、无纵肋螺纹钢式树脂锚杆及高强度高韧性抗冲击锚杆成品杆体实验要求:a、除做屈服载荷实验外,应在杆体滚压螺纹部做抗弯试验。
b、抗弯试验要求:杆体直径的3倍为弯芯直径,按弯芯直径对杆体螺纹部进行弯曲实验,要求弯曲90°时,受弯部位不得脆断。
锚杆支护及其分类模版
锚杆支护及其分类模版锚杆支护是指利用锚杆作为支护材料,在地下工程中对岩石或土层进行加固和支撑的一种技术措施。
锚杆支护广泛应用于各类地下工程中,如隧道、地铁、矿山等。
本文将介绍锚杆支护的基本原理、常用分类以及相关模板。
一、锚杆支护的基本原理1. 摩擦阻力原理:利用摩擦力实现锚杆与周围结构之间的传力,使锚杆与岩体或土层相互作用,从而达到支撑和加固的目的。
2. 抗拔力原理:通过预应力将锚杆与周围结构连接在一起,形成一个整体,从而提高锚杆的抗拔能力,避免结构发生变形或坍塌。
二、锚杆支护的分类根据不同的支护目的和工程环境,锚杆支护可分为以下几种分类:1. 按锚杆材料分类(1)钢锚杆支护:采用钢材作为锚杆材料,具有高强度、抗拉性能好等特点,适用于对强度要求较高的地下工程。
(2)玻璃钢锚杆支护:采用玻璃纤维增强塑料(FRP)作为锚杆材料,具有耐腐蚀、重量轻等优点,适用于化学药品储存等腐蚀环境。
(3)预应力锚杆支护:在锚杆安装过程中施加预应力,使锚杆与周围结构紧密连接,提高抗拉性能。
2. 按锚杆布置方式分类(1)单排锚杆支护:锚杆按一定间距单排布置,适用于较坚固的岩石地层或土层。
(2)双排锚杆支护:锚杆按两行布置,形成锚杆墙状结构,适用于地层较松散的情况,提供更强的抗拉性能。
(3)环形锚杆支护:锚杆按环形布置,适用于隧道或井筒等需要全面支撑的工程。
3. 按施工方法分类(1)静力锚杆支护:锚杆通过静力搭接或螺纹连接,不需要特殊的施工设备和工艺。
(2)动力锚杆支护:采用液压或油缸等动力设备施加力量,将锚杆与周围结构连接在一起。
三、锚杆支护模板1. 锚杆支护设计方案模板项目名称:锚杆支护设计方案1. 工程概况:(1)支护目的:填写支护目的,如抗拔、支撑等。
(2)工程位置:填写工程地点,包括坐标、地质条件等。
(3)工程规模:填写工程规模,如长度、直径等。
2. 锚杆参数:(1)锚杆类型:填写所采用的锚杆类型,如钢锚杆、预应力锚杆等。
锚杆支护
锚杆支护一、锚杆的种类和结构①锚杆的种类可分为机械锚固型和全面胶结型。
机械锚固型:金属楔缝式、倒楔式、管缝式锚杆。
②胶结型:砂浆锚杆、树脂锚杆。
③机械锚固型的特点:通过眼底端的锚头和另一端的紧固部分使锚杆体受张拉从而抑制围岩的变形和松动、下沉。
④胶结型的特点:通过杆体与孔壁间的胶结材料,使锚杆在钻孔内与岩石粘结在一起,对岩体产生锚固作用。
分全图式锚固和部分锚固。
⑤实践证明,胶结型比机械型较为优越。
2、金属楔缝式锚杆①由杆体、楔子、垫板、螺帽组成,杆体用直径18—22mm的3号钢制作,一端加工成宽2—5mm,长150――200mm纵向楔缝,另一端在100—150mm长范围内车成螺旋。
楔子由软钢或铸铁制作,垫板用6—10mm 钢板制成。
规格150mm×150mm 或200mm×200mm。
②特点及适用范围锚杆结构简单,加工容易,但对钻孔深度及孔径的精确性要求严格。
硬岩中锚固力大,软岩中锚固力小,不宜采用。
3、金属倒楔式锚杆①结构:锚入端用铸铁焊烧的固定楔,大头朝孔底,另有一铸铁活动倒楔,安装时倒楔的小头朝向孔底,用锤敲击杆体锚杆就锚固在岩体中,其它同上。
②应用较广泛4、其它还有木锚杆、压缩木木锚杆、竹锚杆等机械等。
5、钢筋砂浆锚杆①直径10—16mm螺纹钢筋、垫板、螺帽。
利用水泥、粒径小于3mm中细砂加水拌全而成,砂浆标号不低于200号,配合比水泥:砂=1:2—3。
水灰比0.38—0.42,以手捏成团出浆,松手后砂浆不散为宜。
②先用注浆泵内注满砂浆,然后插入钢筋,上垫板,螺帽。
③利用砂浆与钢筋、砂浆与孔壁的粘结力锚固岩层。
6、钢丝绳砂浆锚杆①利用废旧钢丝绳替钢筋插入锚杆孔内,再注入砂浆。
废旧钢丝绳要经截断、火烧、破股、除锈和平直等工进行处理。
②上述两种砂浆锚杆,加工方便,成本低,锚固力大,持久性强。
但砂浆凝固之前锚杆无承载力。
途径:砂浆中加氯化钙(水泥重量的1%)等。
7、树脂锚杆:①组成:螺纹钢、托盘、螺帽、w护板、锚固剂等。
锚杆支护——精选推荐
锚杆⽀护第⼆章锚杆⽀护技术管理第⼀节总则第1条锚杆、锚喷⽀护(以下简称锚杆⽀护)是煤矿井巷⼯程⼀种重要的⽀护形式,它以快速、主动、有效的⽀护特性已得到⼴泛推⼴应⽤,并对加快巷道⽀护改⾰,提⾼⽀护效果起到了重要作⽤。
为进⼀步加快锚杆⽀护的推⼴应⽤,提⾼矿井的经济效益,特制定本规定。
第2条锚杆的种类根据新汶矿区开采的实际情况,规定允许使⽤的锚杆种类包括以下七种:1、等强全螺纹树脂锚杆(牌号:KMG335);2、等强全螺纹细⽛⾼预紧⼒锚杆(牌号:KMG400、KMG500);3、⽆纵肋螺纹钢式树脂锚杆(牌号:KMG400、KMG500),适⽤于埋深⼤于600⽶的巷道;4、⾼强度⾼韧性抗冲击锚杆(牌号:KMG600),适⽤于埋深⼤于800⽶及地压较⼤的巷道。
5、缝管锚杆(只限于回采巷道护帮或断层破碎带临时⽀护);6、⽔⼒膨胀式管⼦锚杆;7、玻璃钢锚杆(允许在使⽤时间较短的,围岩稳定的切眼两帮及条件适宜的煤帮使⽤);8、经集团公司鉴定并经专业主管部门批准使⽤的新型锚杆。
第3条锚杆的锚固⽅式1、端锚:树脂锚固段长度≥350mm。
2、加长锚:树脂锚固段长度≥700mm。
3、全锚:树脂锚固段长度≥锚深的80%;⽔泥锚固段长度为锚深的100%。
⼀般情况下应采⽤加长锚;Ⅲ~Ⅴ类煤巷顶板和深部全岩巷道严禁使⽤端锚。
第4条锚杆⽀护材料规格、性能1、树脂锚杆⾦属杆体及其附件应符合中华⼈民共和国煤炭⾏业标准MT146.2-2002要求。
2、等强全螺纹树脂锚杆技术性能规定见下表(表⼀)。
表⼀3、等强全螺纹细⽛⾼预紧⼒锚杆技术性能规定见下表(表⼆)表⼆4、⽆纵肋螺纹钢式树脂锚杆技术性能规定见下表(表三)表三5、⾼强度⾼韧性抗冲击锚杆技术性能规定见下表(表四)注:1)、⽆纵肋螺纹钢式树脂锚杆及⾼强度⾼韧性抗冲击锚杆成品杆体实验要求:a、除做屈服载荷实验外,应在杆体滚压螺纹部做抗弯试验。
b、抗弯试验要求:杆体直径的3倍为弯芯直径,按弯芯直径对杆体螺纹部进⾏弯曲实验,要求弯曲90°时,受弯部位不得脆断。
锚杆分类及性能
锚杆分类及性能编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(锚杆分类及性能)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为锚杆分类及性能的全部内容。
锚杆分类目前用作支护的锚杆种类很多,按其与被支护体的锚固长度划分,可分为集中锚固类锚杆和全长锚固类锚杆。
集中锚固类锚杆是指锚杆装置和杆体只有一部分和锚杆孔壁相接触的锚杆。
包括端头锚固、点锚固和局部锚固等;全长锚固类锚杆是指锚固装置或锚杆杆体在全长范围内全部和锚杆孔壁接触的锚杆,包括各种摩擦式锚杆、全长砂浆锚杆、树脂锚杆和水泥锚杆等。
根据锚杆的锚固方式可分为机械式锚固型和黏结锚固型两类.锚固装置或锚杆杆体和孔壁接触,靠摩擦力起锚固作用的锚杆,属于机械锚固型锚杆;锚杆杆体部分或全长利用树脂、砂浆、快硬水泥等胶结材料将锚杆杆体和锚杆孔壁黏结固定在一起,靠粘结力起锚固作用的锚杆属于黏结型锚杆.用于制作锚杆的材料种类较多,根据锚杆的材质不同,又可将锚杆分为钢丝绳锚杆、普通钢筋锚杆、螺纹钢锚杆、玻璃钢锚杆、木锚杆和竹锚杆等类型。
第一节金属锚杆金属锚杆根据其锚固形式可分为机械式、管缝式和黏结式三大类.一、机械式锚杆机械式锚杆使用最早、结构多样、数量较大的锚杆。
机械式锚杆的锚固机构本身是一个统一体,在安装锚杆时,锚固机构主要通过一个楔子系统在钻孔中进行轴向或径向相互错动而紧张在钻孔壁上。
锚固机构通过摩擦连接将锚固力多数传递给岩层。
机械式锚杆在安装时,多数产生预紧力。
有时,甚至锚固机构必须直接依靠预紧力来固定.机械式锚杆的优点有:安装迅速,可即时达到承载力,可二次张紧,某些结构的锚杆还可以回收。
其缺点是:钻孔中的锚固段较短,在高应力区容易导致岩层破坏和锚固剂松动,锚固力一般偏低,只能适用于中等稳定以上的岩层条件。
锚杆支护及其分类
锚杆支护及其分类锚杆支护是一种常见的地下工程支护方法,它通过在地下进行锚杆的布设,来增强地下工程的稳定性和承载能力。
锚杆支护能够适用于各种地质和地下工程情况,例如隧道、岩石边坡、地下矿井等。
本文将详细介绍锚杆支护的定义、分类及其应用。
一、锚杆支护的定义锚杆支护是指通过将钢筋(称为锚杆)安装在地下结构中,通常通过固定杆锚固装置,将锚杆的一端固定在地下结构上,另一端则连接到支撑装置上,通过杆与土体之间的摩擦力和拉拢单元的强度来增强地下结构的稳定性。
锚杆可以通过钻孔法或喷射法进行布设和固定。
二、锚杆支护的分类锚杆支护根据应力传递方式和锚固方式可以分为多种类型,下面将分别介绍。
1. 摩擦式锚杆支护摩擦式锚杆支护是指通过摩擦力来传递结构荷载的一种支护方式。
摩擦式锚杆支护适用于土体较坚硬的情况,锚杆与土体之间的摩擦力能够有效传递结构荷载,并增强地下结构的稳定性。
摩擦式锚杆支护通常采用锚固装置将锚杆的一端固定在地下结构上,另一端则通过拉拢单元或锚杆接头连接到支撑装置上。
在地下结构受力时,锚杆通过摩擦力将结构荷载传递到土体当中。
摩擦式锚杆支护的优点是施工简单,成本较低,适用范围广。
缺点是传力效果受土体性质和固结效应的影响。
2. 粘结式锚杆支护粘结式锚杆支护是指通过粘结杆与土体之间的粘结力来传递结构荷载的一种支护方式。
粘结式锚杆支护适用于土体较软或有稳定性问题的情况,通过粘结杆与土体之间的粘结力可以有效传递结构荷载,并增强地下结构的稳定性。
粘结式锚杆支护通常采用锚固装置将锚杆的一端固定在地下结构上,另一端则通过拉拢单元或锚杆接头连接到支撑装置上。
在地下结构受力时,锚杆的粘结部分承担结构荷载,通过粘结力将荷载传递到土体当中。
粘结式锚杆支护的优点是施工相对简单,支撑效果较好。
缺点是技术要求较高,施工周期较长。
3. 预应力锚杆支护预应力锚杆支护是指通过预应力技术将锚杆中的拉拓名义应力预先增加到一定数值,以达到加固土体和地下结构的目的。
锚杆支护及其分类范文
锚杆支护及其分类范文锚杆支护是一种常见的地下工程支护方法,广泛应用于矿山、隧道、地下工程等领域。
它通过在地下围岩中安装预应力钢杆,利用其对地下围岩施加预应力,增强地下工程的稳定性和承载能力。
本文将从锚杆支护的基本原理、分类和应用范围三个方面进行阐述。
一、锚杆支护的基本原理锚杆支护的基本原理是通过在锚杆与围岩之间形成摩擦力和粘结力来增加支护体系的整体稳定性。
锚杆的预应力作用可以将围岩与锚杆紧密连接在一起,形成一个整体结构,提高整体强度和稳定性。
同时,锚杆的预应力还可以分担围岩的负荷,减小了围岩的开挖应力,对地下工程的稳定性有着重要的意义。
二、锚杆支护的分类根据锚杆的材料和锚固方式的不同,可以将锚杆支护分为多种类型。
1. 普通锚杆支护:普通锚杆支护是最常见的锚杆支护形式,它使用的材料通常是无缝钢管或钢棒。
普通锚杆通过预应力将围岩与锚杆连接在一起,形成一个整体支护体系,提高了围岩的稳定性和承载能力。
2. 预应力锚杆支护:预应力锚杆支护是指在锚杆上施加一定的预应力,使其能够对围岩施加更大的锚固力。
预应力锚杆的设置既可以是锚杆与围岩形成的摩擦力产生的预应力,也可以是锚杆与围岩之间形成的粘结力产生的预应力。
3. 脉冲爆炸锚杆支护:脉冲爆炸锚杆支护是一种新型的支护方法,它利用了高能率力波对围岩产生冲击破碎的效果,从而提高了围岩的稳定性和承载能力。
该方法适用于围岩质量较差或需要进行加固的地下工程。
4. 钻喷锚杆支护:钻喷锚杆支护是一种以喷锚剂为介质进行激光堵漏的新型支护方式。
它通过在围岩中钻孔并喷洒喷锚剂,将喷锚剂固化后形成支护体系,提高了围岩的稳定性。
三、锚杆支护的应用范围锚杆支护广泛应用于矿山、隧道、地铁等地下工程中,具有以下几个方面的应用范围。
1. 煤矿巷道支护:煤矿巷道是一种典型的地下开采工程,巷道支护的稳定性对于煤矿的安全生产至关重要。
锚杆支护作为一种有效的巷道支护方式,可以提高地下巷道的稳定性和承载能力。
2024年锚杆支护及其分类
2024年锚杆支护及其分类____年锚杆支护及其分类,____字引言:锚杆支护是施工过程中广泛应用的一种地下工程支护方式,它通过使用锚杆将地下结构与锚固层连接起来,以增加地下结构的稳定性和承载能力。
随着经济的发展和城市化进程的加速,地下工程建设的需求也越来越大,锚杆支护技术得到了广泛的应用。
本文将对____年的锚杆支护及其分类进行详细的介绍。
一、锚杆支护的概述锚杆支护是指将钢筋混凝土锚杆嵌入围岩或基岩中,通过锚杆固结在岩层上方,以提供承载力和稳定性的一种支护方式。
它具有施工工艺简单、效果显著、适应性广等优点,在地下工程建设中得到了广泛的应用。
随着不断发展的技术,锚杆支护也不断创新和完善,不同的分类适用于不同的工程应用。
二、锚杆支护的分类根据施工材料的不同,锚杆支护可以分为以下几类:1. 钢筋混凝土锚杆支护钢筋混凝土锚杆是最常用的锚杆支护方式之一,它具有强度高、耐久性好等特点。
在施工过程中,首先将孔道钻进地下结构中的围岩或基岩中,然后注入混凝土,在固定在锚固层上方的锚杆中。
这种方式能够有效地增加地下结构的稳定性和承载能力,广泛应用于隧道、地下车库等地下工程。
2. 环氧树脂锚杆支护环氧树脂锚杆是一种新型的支护材料,具有粘接力强、耐久性好等特点。
在施工过程中,首先将孔道钻进地下结构中的围岩或基岩中,然后将环氧树脂注入孔道,通过化学反应固结锚杆。
与传统的钢筋混凝土锚杆相比,环氧树脂锚杆具有施工工艺简单、效果显著等优点。
3. 预应力锚杆支护预应力锚杆是一种通过在围岩中施加预应力来增加地下结构稳定性的支护方式。
在施工过程中,首先将孔道钻进地下结构中的围岩或基岩中,然后将钢丝绳固定在孔道底部,通过紧张钢丝绳来施加预应力。
这种方式能够有效地增加地下结构的承载能力,广泛应用于高速公路、铁路等地下工程。
4. 螺纹钢锚杆支护螺纹钢锚杆是一种通过螺旋转动的方式将锚杆嵌入围岩或基岩中来实现支护的一种方式。
在施工过程中,首先将孔道钻进地下结构中的围岩或基岩中,然后将螺纹钢锚杆旋入孔道,通过摩擦力来增加固结效果。
锚杆锚索支护的相关知识范文
锚杆锚索支护的相关知识第一节锚杆支护技术一、锚杆支护的原理锚杆支护就是以维护和利用围岩的自承能力为基点,及时地进行支护,控制围岩的变形和松弛,使围岩成为支护体系的组成部分。
通过锚入围岩内部的杆体,改变巷道围岩的本身的力学状态,在巷道周围形成一个整体而又稳定的承载环,和围岩共同作用,达到维护巷道的目的。
这一支护形式与传统的棚式支护相比属于主动积极加固巷道围岩的支护形式。
二、锚杆在支护中的作用1、悬吊作用锚杆将软弱岩层挂在上面坚固稳定的岩层上。
2、组合梁作用在层状岩层的巷道顶板中,通过锚入一系列的锚杆,将锚杆长度以内的薄层岩石锚成岩石组合梁,从而提高其承载力。
3、围岩补强作用巷道深部围岩中岩石处于三轴受压状态,而靠近巷道周边的岩石则处于二轴受力状态,后者的强度大大小于前者,故易于破坏而丧失稳定性。
巷道周围打锚杆后,有些岩石又部分恢复了三轴受力状态增大了它本身的强度;另外锚杆还可以增加岩层弱面的剪断阻力,使巷道周边围岩不易破坏和失稳,这就叫作围岩补强作用。
4、挤压连接作用锚杆将巷道锚栓挤紧,对岩石施加预应力,以平衡岩石内所产生的张拉力,阻止裂隙的继续扩大,而且对于松散岩石也能起到挤压连接作用。
5、挤压加固拱作用松散岩石在预应力作用下围绕每根锚杆的周围会形成一个两头带圆锥的筒形挤压区或压缩应力区,在系统排列的锚杆群中,这些挤压区或压缩应力区便组成了一个具有相当宽厚的均匀压缩加固带,它相当于一种承载结构而支承相当大的载荷。
三、锚杆支护巷道有关规定:1、锚杆支护优先选用树脂锚杆,锚杆的长度应根据巷道的类别、围岩情况、矿压情况和断面情况等确定,并不得小于1600mm。
2、非金属锚杆必须符合防静电、阻燃的要求,并取得煤安标志。
3、开拓大巷、采区准备巷锚杆直径不小于18mm,长度不小于1800mm。
4、15#煤非采空区巷道顶锚杆直径不小于20mm,长度不小于2200mm,帮锚杆直径不小于18mm,长度不小于2000mm,15#煤层采空区巷道帮锚杆直径不小于20mm,长度不小于2400mm,15#煤松散煤层巷道和切巷帮锚杆直径不小于20mm,长度不小于2400mm,单一煤层巷道顶锚杆直径不小于18mm,长度不小于1800mm,二次动压巷道帮锚杆长度不小于2400mm。
锚杆支护原理及类型
围岩碎胀变形比较明显,变形量较大,使刚性的喷射混凝土支 护产生裂缝或破坏,必须采用以锚杆为主体构件的锚喷支护方 式,以锚杆为主体支护结构控制其碎胀变形,喷层将只作为锚 杆间活石的支护和防止围岩风化。
由于围岩松动圈厚度小于常用锚杆长度,因此可采用锚杆悬吊 作用机理来设计支护参数。
一、锚杆作用机理
• (一)悬吊作用 • (二)组合梁作用 • (三)挤压加固作用 • (四)围岩强度强化理论 • (五)最大水平主应力作用 • (六)减跨作用 • (七)松动圈理论 • (八)关键承载圈理论
(一)悬吊作用
(一)悬吊作用
(一)悬吊作用
• 1952-1962年,Louis A, Pane K经过理论分析及 实验室和现场测试,提出锚杆杆作用机理是将直 接顶板悬吊到坚硬岩层上(如图4-1)。
最大水平应力理论论述了巷道围岩水平应力对巷道稳定性的影响以及锚杆支护起到的作用它是以实测地应力及岩心实验室力学试验参数为基础形成的一套锚杆支护设计方法运用有限差分法采用莫尔一库仑强度淮则对试验巷道锚杆支护参数进行设计同时在使用中强调监测的重要性并根据监测结果修正和完善初始设计
第九章 巷道锚杆支护
• 第一节 简介 • 第二节 锚杆支护原理 • 第三节 锚杆支护类型 • 第四节 锚杆支护设计
• 大松动圈(>150cm)
• 围岩表现出软岩的工程特征,围岩松动圈碎胀变形量大, 初期围岩收敛变形速度快,变形持续时间长,矿压显现大, 支护难度大。支护不成功时,巷道底板出现底鼓。在这种 条件下,如果用悬吊理论设计锚杆支护参数,常因设计锚 杆过长、过粗而失去其普遍应用的价值。
• 在单根锚杆作用下每根锚杆因受拉应力而对围岩产生挤压, 在锚杆两端周围形成一个两端圆锥形的受压区,合理的锚 杆群可使单根锚杆形成的压缩区彼此联系起来,形成一个 厚度为b的均匀压缩带。对于拱形巷道,压缩带将在围岩 破裂处形成拱形;对于矩形巷道,压缩带将在围岩破裂处 形成矩形结构,统称之为组合拱作用机理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
锚杆支护及其分类参考文
本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
锚杆支护及其分类参考文本
使用指引:此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。
锚杆支护实质上是把锚杆安装在巷道的围岩中,使层
状的、软质的岩体以不同的形态得到加固,形成完整的支
护结构,提供一定的支护抗力,共同阻抗其外部围岩的位
移和变形。
(1)木锚杆。
我国使用的木锚杆有两种,即普通木锚杆
和压缩木锚杆。
(2)钢筋或钢丝绳砂浆锚杆。
以水泥砂桨作为锚杆与围
岩的粘结剂。
(3)倒楔式金属锚杆。
这种锚杆曾经是使用最为广泛的
锚杆形式之一。
由于它加工简单,安装方便,具有一定的
锚固力,因此这种锚杆在一定范围内至今还在使用。
(4)管缝式锚杆。
是一种全长摩擦锚固式锚杆。
这种锚
杆具有安装简单、锚固可靠、初锚力大、长时锚固力随围岩移动而增长等特点。
(5)树脂锚杆。
用树脂作为锚杆的粘结剂,成本较高。
(6)快硬膨胀水泥锚杆。
采用普通硅酸盐水泥或矿渣硅酸盐水泥加入外加剂而成,具有速凝、早强、减水、膨胀等特点。
(7)双快水泥锚杆。
是由成品早强水泥和双快水泥按一定比例混合而成的。
具有快硬快凝、早强的特点。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
