jsplumb介绍
使用jsPlumb插件实现动态连线功能
使⽤jsPlumb插件实现动态连线功能这周去看了两天的⽻⽑球亚锦赛，⼯作有提前晚上加班做⼀些，但是技术⽂章却拉下了。
这段时间⼀直在寻找可以实现前端元素动态连线的功能，找了好⼏个库，考虑过⽤d3或者原⽣svg和canvas来实现，最后和同项⽬的同事商量后决定使⽤jsPlumb插件库来做。
jsPlumb是⼀个强⼤的JavaScript连线库，它可以将html中的元素⽤箭头、曲线、直线等连接起来，适⽤于开发Web上的图表、建模⼯具等，其实jsPlumb可能主要是⽤来做流程图的，它在实现这⽅⾯的功能上⾮常强⼤，我在项⽬中只使⽤了它少部分功能，来实现项⽬中连线的效果。
连线效果initJSPlumb = () => {this.jsp = jsPlumb.getInstance({//锚点位置；对任何没有声明描点的Endpoint设置锚点，⽤于source及target节点Anchor: ["Right", "Left"],Anchors: ["Right", "Left"], //连线的source和target AnchorConnectionsDetachable: false, //连线是否可⽤⿏标分离ConnectionOverlays: [ //连线的叠加组件，如箭头、标签["Arrow", { //箭头参数设置location: 1,visible: true,width: 11,length: 11,id: "ARROW",events: {click: function () {}}}],["Label", { //标签参数设置location: 0.1,id: "label",cssClass: "aLabel", //hover时label的样式名events: {tap: function () {}},visible: true}]],Connector: "Bezier", //连线的类型，流程图(Flowchart)、贝塞尔曲线等//⽗级元素id；假如页⾯元素所在上层不同，最外层⽗级⼀定要设置Container: "module",//如果请求不存在的Anchor、Endpoint或Connector，是否抛异常DoNotThrowErrors: false,//通过jsPlumb.draggable拖拽元素时的默认参数设置DragOptions: {cursor: 'pointer', zIndex: 2000},DropOptions: {}, //target Endpoint放置时的默认参数设置Endpoint: "Dot", //端点（锚点）的样式声明//⽤jsPlumb.connect创建连接时，source端点和target端点的样式设置Endpoints: [null, null],EndpointOverlays: [], //端点的叠加物//端点的默认样式EndpointStyle: {fill: 'transparent', stroke: '#1565C0', radius: 4,strokeWidth: 1},EndpointStyles: [null, null], //连线的source和target端点的样式//端点hover时的样式EndpointHoverStyle: {fill: '#1565C0', stroke: '#1565C0', radius: 4,strokeWidth: 1},//连线的source和target端点hover时的样式EndpointHoverStyles: [null, null],//连线hover时的样式HoverPaintStyle: {stroke: '#1565C0', strokeWidth: 3},LabelStyle: {color: "black"}, //标签的默认样式，⽤css写法。

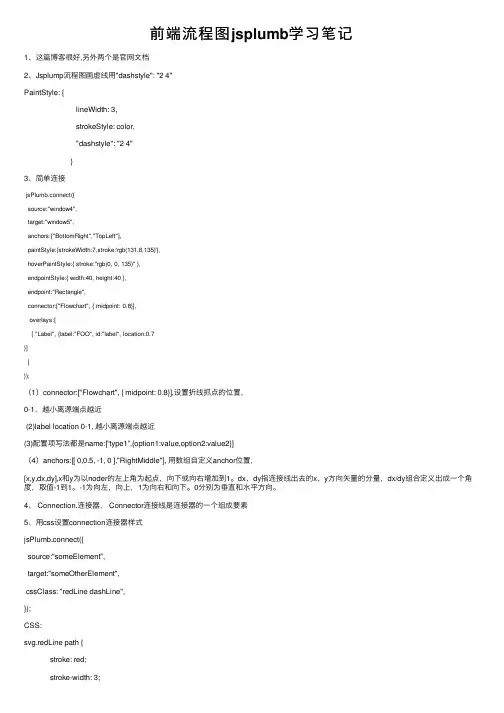

前端流程图jsplumb学习笔记
前端流程图jsplumb学习笔记1、这篇博客很好,另外两个是官⽹⽂档2、Jsplump流程图画虚线⽤"dashstyle": "2 4"PaintStyle: {lineWidth: 3,strokeStyle: color,"dashstyle": "2 4"}3、简单连接jsPlumb.connect({source:"window4",target:"window5",anchors:["BottomRight","TopLeft"],paintStyle:{strokeWidth:7,stroke:'rgb(131,8,135)'},hoverPaintStyle:{ stroke:"rgb(0, 0, 135)" },endpointStyle:{ width:40, height:40 },endpoint:"Rectangle",connector:["Flowchart", { midpoint: 0.8}],overlays:[[ "Label", {label:"FOO", id:"label", location:0.7}]]});（1）connector:["Flowchart", { midpoint: 0.8}],设置折线抓点的位置，0-1，越⼩离源端点越近(2)label location 0-1, 越⼩离源端点越近(3)配置项写法都是name:[“type1”,{option1:value,option2:value2}]（4）anchors:[[ 0,0.5, -1, 0 ],"RightMiddle"], ⽤数组⾃定义anchor位置，[x,y,dx,dy],x和y为以noder的左上⾓为起点，向下或向右增加到1。
jsplumb流程图，常用功能配置记录
jsplumb流程图，常⽤功能配置记录前⾔：jsplumb 有2个版本⼀个Toolkit Edition（付费版），另外⼀个就是Community Edition（社区版本）。
Toolkit Edition版本功能集成的⽐较丰富，社区版本的就差好多，很多功能都没有，需要我们⾃⼰去添加，当然了⾃⼰添加多多少少有些⿇烦，⽽且也不完善。
但是我们还是⽤Community Edition（社区版本），毕竟不收费，没办法，下边所说的版本默认都是以社区版。
jsplumb.png上图也就是我这次⽤到的jsplumb实现的功能，连接线能够拖拽⽣成，也可以删除，编辑label。
1、数据结构{"nodes": [{ //节点集合"icon": "el-icon-loading","id": "start","nodeStyle": {"top": 100,"left": 200},"text": "开始","type": "circle"}, {"icon": "el-icon-upload","id": "end","nodeStyle": {"top": 300,"left": 400},"text": "结束","type": "circle"}] ,"connections": [{ //连接线集合"sourceId": "start","targetId": "end","label":"编辑"}]}jsplumb实例⾥⾯的数据结构就是这样的，这⾥我们沿⽤他的数据结构，你也可以⾃⼰定义⾃⼰想的数据结构，但是对⽐起来这个结构是最清晰也最⽅便的。

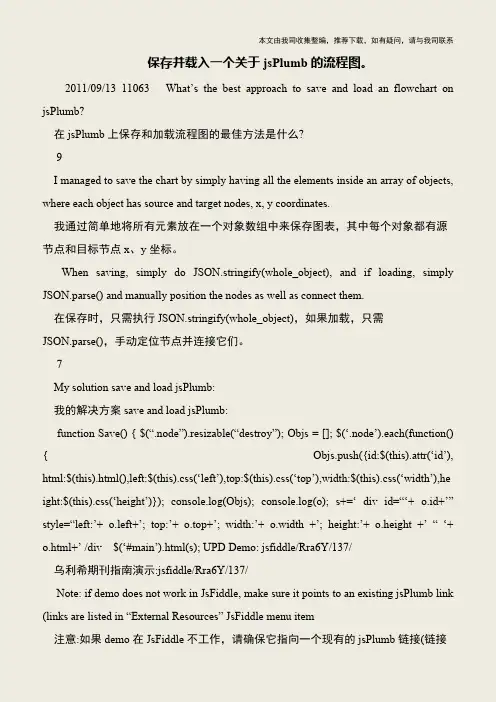

【IT专家】保存并载入一个关于jsPlumb的流程图。
本文由我司收集整编，推荐下载，如有疑问，请与我司联系保存并载入一个关于jsPlumb的流程图。
2011/09/13 11063 What’s the best approach to save and load an flowchart on jsPlumb? 在jsPlumb上保存和加载流程图的最佳方法是什么? 9 I managed to save the chart by simply having all the elements inside an array of objects, where each object has source and target nodes, x, y coordinates. 我通过简单地将所有元素放在一个对象数组中来保存图表，其中每个对象都有源节点和目标节点x、y坐标。
When saving, simply do JSON.stringify(whole_object), and if loading, simply JSON.parse() and manually position the nodes as well as connect them. 在保存时，只需执行JSON.stringify(whole_object)，如果加载，只需JSON.parse()，手动定位节点并连接它们。
7 My solution save and load jsPlumb: 我的解决方案save and load jsPlumb: function Save() { $(“.node”).resizable(“destroy”); Objs = []; $(‘.node’).each(function() { Objs.push({id:$(this).attr(‘id’), html:$(this).html(),left:$(this).css(‘left’),top:$(this).css(‘top’),width:$(this).css(‘width’),he ight:$(this).css(‘height’)}); console.log(Objs); console.log(o); s+=‘ div id=“‘+ o.id+’” style=“left:’+ o.left+’; top:’+ o.top+’; width:’+ o.width +’; height:’+ o.height +’ “ ‘+ o.html+’ /div $(‘#main’).html(s); UPD Demo: jsfiddle/Rra6Y/137/ 乌利希期刊指南演示:jsfiddle/Rra6Y/137/ Note: if demo does not work in JsFiddle, make sure it points to an existing jsPlumb link (links are listed in “External Resources” JsFiddle menu item 注意:如果demo在JsFiddle不工作，请确保它指向一个现有的jsPlumb链接(链接。

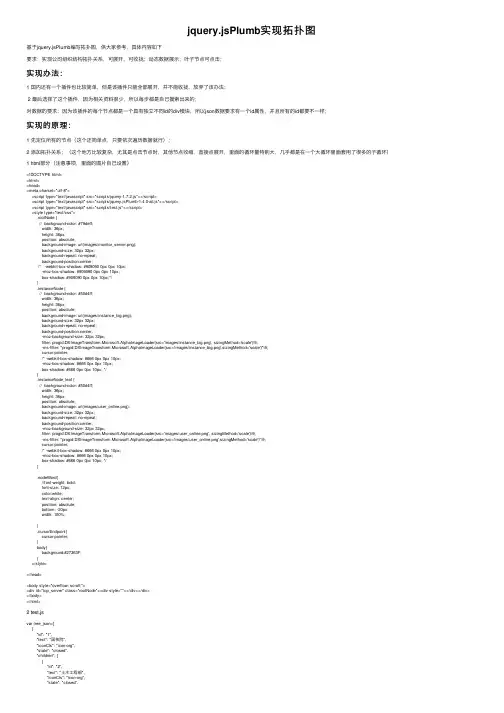

jquery.jsPlumb实现拓扑图
jquery.jsPlumb实现拓扑图基于jquery.jsPlumb编写拓扑图，供⼤家参考，具体内容如下要求：实现公司组织结构拓扑关系，可展开，可收拢；动态数据展⽰；叶⼦节点可点击；实现办法：1 国内还有⼀个插件也⽐较简单，但是该插件只能全部展开，并不能收拢，放弃了该办法；2 最后选择了这个插件，因为相关资料很少，所以每步都是⾃⼰摸索出来的；对数据的要求：因为该插件的每个节点都是⼀个具有独⽴不同id的div模块，所以json数据要求有⼀个id属性，并且所有的id都要不⼀样；实现的原理：1 先定位所有的节点（这个还简单点，只要依次遍历数据就⾏）；2 添加拓扑关系；（这个地⽅⽐较复杂，尤其是点击节点时，其他节点收缩，直接点展开，⾥⾯的循环量特别⼤，⼏乎都是在⼀个⼤循环⾥⾯套⽤了很多的⼦循环）1 html部分（注意事项，⾥⾯的图⽚⾃⼰设置）<!DOCTYPE html><html><head><meta charset="utf-8"><script type="text/javascript" src="scripts/jquery-1.7.2.js"></script><script type="text/javascript" src="scripts/jquery.jsPlumb-1.4.0-all.js"></script><script type="text/javascript" src="scripts/test.js"></script><style type="text/css">.rootNode {// background-color: #79deff;width: 36px;height: 36px;position: absolute;background-image: url(images/monitor_server.png);background-size: 32px 32px;background-repeat: no-repeat;background-position:center;/* -webkit-box-shadow: #909090 0px 0px 10px;-moz-box-shadow: #909090 0px 0px 10px;box-shadow: #909090 0px 0px 10px;*/}.instanceNode {// background-color: #50d4ff;width: 36px;height: 36px;position: absolute;background-image: url(images/instance_big.png);background-size: 32px 32px;background-repeat: no-repeat;background-position:center;-moz-background-size: 32px 32px;filter: progid:DXImageTransform.Microsoft.AlphaImageLoader(src='images/instance_big.png', sizingMethod='scale')\9;-ms-filter: "progid:DXImageTransform.Microsoft.AlphaImageLoader(src='images/instance_big.png',sizingMethod='scale')"\9;cursor:pointer;/* -webkit-box-shadow: #666 0px 0px 10px;-moz-box-shadow: #666 0px 0px 10px;box-shadow: #666 0px 0px 10px; */}.instanceNode_leaf {// background-color: #50d4ff;width: 36px;height: 36px;position: absolute;background-image: url(images/user_online.png);background-size: 32px 32px;background-repeat: no-repeat;background-position:center;-moz-background-size: 32px 32px;filter: progid:DXImageTransform.Microsoft.AlphaImageLoader(src='images/user_online.png', sizingMethod='scale')\9;-ms-filter: "progid:DXImageTransform.Microsoft.AlphaImageLoader(src='images/user_online.png',sizingMethod='scale')"\9;cursor:pointer;/* -webkit-box-shadow: #666 0px 0px 10px;-moz-box-shadow: #666 0px 0px 10px;box-shadow: #666 0px 0px 10px; */}.nodeWord{//font-weight: bold;font-size: 12px;color:white;text-align: center;position: absolute;bottom: -20px;width: 100%;}.cursorEndpoint{cursor:pointer;}body{background:#27363F;}</style></head><body style="overflow: scroll;"><div id="top_server" class="rootNode"><div style=""></div></div></body></html>2 test.jsvar tree_json=[{"id": "1","text": "国核院","iconCls": "icon-org","state": "closed","children": [{"id": "2","text": "⼟⽊⼯程部","iconCls": "icon-org","state": "closed","children": [{"id": "3","text": "科室⼀","iconCls": "icon-org","state": "closed","children": [{"id": "4","text": "u110","iconCls": "icon-man"},{"id": "5","text": "u120","iconCls": "icon-man"},{"id": "51","text": "u120","iconCls": "icon-man"}]},{"id": "6","text": "财务","iconCls": "icon-org","state": "closed","children": [{"id": "7","text": "u111","iconCls": "icon-man"},{"id": "71","text": "u111","iconCls": "icon-man"}]}]},{"id": "8","text": "建筑⼯程部","iconCls": "icon-org","state": "closed","children": [{"id": "9","text": "科室⼀","iconCls": "icon-org","state": "closed",},{"id": "11","text": "财务","iconCls": "icon-org","state": "closed","children": [{"id": "12","text": "u114","iconCls": "icon-man"}]}]},{"id": "13","text": "综合室","iconCls": "icon-org","state": "closed","children": [{"id": "14","text": "u113","iconCls": "icon-man"},{"id": "141","text": "u113","iconCls": "icon-man"}]},{"id": "15","text": "重庆公司","iconCls": "icon-org","state": "closed","children": [{"id": "16","text": "⼟⽊⼯程部","iconCls": "icon-org","state": "closed","children": [{"id": "17","text": "科室⼀","iconCls": "icon-org","state": "closed","children": [{"id": "18","text": "u115","iconCls": "icon-man" }]},{"id": "19","text": "财务","iconCls": "icon-org","state": "closed","children": [{"id": "20","text": "张⽂涛","iconCls": "icon-man"}]}]},{"id": "21","text": "建筑⼯程部","iconCls": "icon-org","state": "closed","children": [{"id": "24","text": "财务","iconCls": "icon-org","state": "closed","children": [{"id": "25","text": "李⼩进","iconCls": "icon-man"}]}]}]}]}];$.ajax({url: 'scripts/text.json',type: 'GET',dataType: 'json',data: {},}).done(function() {console.log("success");myjson=tree_json;showTopo();}).fail(function() {console.log("error");}).always(function() {console.log("complete");});function showTopo(){$("#top_server").css({"left":"50%","top":"5%"});$(document).on({mouseover:function(){$(this).css({"background-color":"#79deff","box-shadow":"#909090 0px 0px 10px", "-webkit-box-shadow": "#909090 0px 0px 10px","-moz-box-shadow": "#909090 0px 0px 10px"});},mouseout:function(){$(this).css({"background-color":"","box-shadow":"","-webkit-box-shadow": "","-moz-box-shadow": ""});},click:function(){alert($(this).text());}},".instanceNode_leaf");var company=myjson[0]["children"]; //初始化公司数组var companyNumber=company.length; //var company_department_arr=[]; //获取部门数组var company_department_sec_arr=[]; //获取科室数组//元素的摆放先摆放公司部门科室员⼯if(tree_json[0].hasOwnProperty("children")){elementLocation(company,companyNumber);}//开始定义连线和点击事件jsPlumb.ready(function() {jsPlumb.draggable("top_server"); //定义可拖拽var hoverPaintStyle = { lineWidth:2,strokeStyle:"#dedede" }; //⿏标经过时线宽度和颜⾊jsPlumb.importDefaults({DragOptions : { cursor: 'pointer'}, //拖动时⿏标停留在该元素上显⽰指针，通过css控制EndpointStyles : { width:10, height:10,cursor: 'pointer'},//连接点的默认颜⾊Connector : "Straight", //设置连线为直线Endpoint : "Rectangle",//连接点的默认形状Anchor : "Top",//连接点的默认位置MaxConnections:1000,//同上ConnectionsDetachable:false,HoverPaintStyle:hoverPaintStyle});var defaults = {paintStyle:{ fillStyle:"#B4B9C5" },//设置连接点的颜⾊connectorStyle:{ strokeStyle:"#B4B9C5", lineWidth:2 },//连线颜⾊、粗细connector:[ "Flowchart", { stub:[10, 20], gap:5, cornerRadius:2} ],isSource:true,isTarget:true,endpoint:"Blank"};var rootnode={endpoint:["Image", { src:"images/sub.png" }],//设置连接点的形状为圆形paintStyle:{ fillStyle:"#B4B9C5" },//设置连接点的颜⾊connectorStyle:{ strokeStyle:"green", lineWidth:2 },//连线颜⾊、粗细//connector:["Straight",{gap:5}],connector:[ "Flowchart", { stub:[10, 20], gap:10, cornerRadius:2} ],cssClass:"cursorEndpoint"};var s1=jsPlumb.addEndpoint("top_server", {anchor:"Bottom"},rootnode);//根节点设置//添加拓扑关系for(var i=0;i<companyNumber;i++){var company_department=company[i].children; //四个公司下⾯的部门jsPlumb.draggable("instance_"+company[i].id); //设置四个公司可拖拽var s2=jsPlumb.addEndpoint("instance_"+company[i].id,defaults); //设置四个公司的节点 jsPlumb.connect({source:s1, target:s2}); //连接服务器和是个公司;if(company_department.length>0){var s2_root=jsPlumb.addEndpoint("instance_"+company[i].id, {anchor:"Bottom"},rootnode); //把四个公司设置成根节点//对公司绑定click事件s2_root.bind("click", function(endpoint) {if(endpoint.getParameter("img")&&endpoint.getParameter("img")=="add"){endpoint.setParameter("img","sub");endpoint.setImage("images/sub.png");for(var k=0;k<endpoint.connections.length;k++){endpoint.connections[k].setVisible(true);$("#"+endpoint.connections[k].targetId).show();var oid=endpoint.connections[k].targetId.split("_")[1];jsPlumb.show("instance_"+oid,true);}//隐藏其他部门以及部门下的组织for(var m=0;m<company.length;m++){if(endpoint.elementId!="instance_"+company[m].id){var conn=jsPlumb.select({source:"instance_"+company[m].id});for(var n=0;n<conn.length;n++){$("#"+conn.get(n).targetId).hide();jsPlumb.hide(conn.get(n).targetId,true);var oid=conn.get(n).targetId.split("_")[1];var conn_org=jsPlumb.select({source:"instance_"+oid});for(var n1=0;n1<conn_org.length;n1++){$("#"+conn_org.get(n1).targetId).hide();jsPlumb.hide(conn_org.get(n1).targetId,true);var oid_1=conn_org.get(n1).targetId.split("_")[1];var conn_org_l1=jsPlumb.select({source:"instance_"+oid_1});for(var nn1=0;nn1<conn_org_l1.length;nn1++){$("#"+conn_org_l1.get(nn1).targetId).hide();}}}conn.get(0).endpoints[0].setParameter("img","add");conn.get(0).endpoints[0].setImage("images/add.png");conn.setVisible(false);}else{var company_department_orgnize=company[m].children;for(var kk=0;kk<company_department_orgnize.length;kk++){if(company_department_orgnize[kk].hasOwnProperty("children")){jsPlumb.select({source:"instance_"+company_department_orgnize[kk].id}).setVisible(false);jsPlumb.select({source:"instance_"+company_department_orgnize[kk].id}).get(0).endpoints[0].setParameter("img","add"); jsPlumb.select({source:"instance_"+company_department_orgnize[kk].id}).get(0).endpoints[0].setImage("images/add.png"); }}}}}else{endpoint.setParameter("img","add");endpoint.setImage("images/add.png");for(var k=0;k<endpoint.connections.length;k++){endpoint.connections[k].setVisible(false);$("#"+endpoint.connections[k].targetId).hide();jsPlumb.hide(endpoint.connections[k].targetId,true);var oid=endpoint.connections[k].targetId.split("_")[1];var conn_org=jsPlumb.select({source:"instance_"+oid});for(var n1=0;n1<conn_org.length;n1++){$("#"+conn_org.get(n1).targetId).hide();jsPlumb.hide(conn_org.get(n1).targetId,true);var oid_1=conn_org.get(n1).targetId.split("_")[1];var conn_org_l1=jsPlumb.select({source:"instance_"+oid_1});for(var nn1=0;nn1<conn_org_l1.length;nn1++){$("#"+conn_org_l1.get(nn1).targetId).hide();}}}}if (erAgent.indexOf('MSIE') > -1) {jsPlumb.repaintEverything();}});//添加部门拓扑关系，也就是连接公司到部门,遍历部门for(var i1=0;i1<company_department.length;i1++){var company_department_orgnize=company_department[i1].children; //四个公司下⾯的部门的组织jsPlumb.draggable("instance_"+company_department[i1].id); //设置部门可拖拽var s3=jsPlumb.addEndpoint("instance_"+company_department[i1].id,defaults); //设置部门的节点jsPlumb.connect({source:s2_root, target:s3}); //连接四个公司到部门company_department_arr.push(company_department[i1]);if(company_department[i1].hasOwnProperty("children")){var s3_root=jsPlumb.addEndpoint("instance_"+company_department[i1].id, {anchor:"Bottom"},rootnode); //把部门设置成根节点//对部门绑定click事件s3_root.bind("click", function(endpoint) {if(endpoint.getParameter("img")&&endpoint.getParameter("img")=="add"){endpoint.setParameter("img","sub");endpoint.setImage("images/sub.png");for(var k1=0;k1<endpoint.connections.length;k1++){endpoint.connections[k1].setVisible(true);$("#"+endpoint.connections[k1].targetId).show();var oid1=endpoint.connections[k1].targetId.split("_")[1];jsPlumb.show("instance_"+oid1,true);$("#instance_"+oid1).show();}//隐藏其他部门下的科室for(var mm=0;mm<company_department_arr.length;mm++){if(endpoint.elementId!="instance_"+company_department_arr[mm].id){var conn_org1=jsPlumb.select({source:"instance_"+company_department_arr[mm].id});if(company_department_arr[mm].hasOwnProperty("children")){for(var nn=0;nn<conn_org1.length;nn++){$("#"+conn_org1.get(nn).targetId).hide();jsPlumb.hide(conn_org1.get(nn).targetId,true);var oid_s=conn_org1.get(nn).targetId.split("_")[1];var conn_org_l2=jsPlumb.select({source:"instance_"+oid_s});for(var nnn1=0;nnn1<conn_org_l2.length;nnn1++){$("#"+conn_org_l2.get(nnn1).targetId).hide();jsPlumb.hide(conn_org_l2.get(nnn1).targetId,true);var oid_11=conn_org_l2.get(nnn1).targetId.split("_")[1];var conn_org_l11=jsPlumb.select({source:"instance_"+oid_11});for(var nnn2=0;nnn2<conn_org_l11.length;nnn2++){$("#"+conn_org_l11.get(nnn2).targetId).hide();}}}conn_org1.get(0).endpoints[0].setParameter("img","add");conn_org1.get(0).endpoints[0].setImage("images/add.png");conn_org1.setVisible(false);}}else{var company_department_orgnize_sec=company_department_arr[mm].children;for(var kkk=0;kkk<company_department_orgnize_sec.length;kkk++){if(company_department_orgnize_sec[kkk].hasOwnProperty("children")){jsPlumb.select({source:"instance_"+company_department_orgnize_sec[kkk].id}).setVisible(false); jsPlumb.select({source:"instance_"+company_department_orgnize_sec[kkk].id}).get(0).endpoints[0].setPa }}}}}else{endpoint.setParameter("img","add");endpoint.setImage("images/add.png");for(var k1=0;k1<endpoint.connections.length;k1++){endpoint.connections[k1].setVisible(false);$("#"+endpoint.connections[k1].targetId).hide();jsPlumb.hide(endpoint.connections[k1].targetId,true);var oidss=endpoint.connections[k1].targetId.split("_")[1];var conn_org_l2=jsPlumb.select({source:"instance_"+oidss});for(var nnn1=0;nnn1<conn_org_l2.length;nnn1++){$("#"+conn_org_l2.get(nnn1).targetId).hide();jsPlumb.hide(conn_org_l2.get(nnn1).targetId,true);var oid_11=conn_org_l2.get(nnn1).targetId.split("_")[1];var conn_org_l11=jsPlumb.select({source:"instance_"+oid_11});for(var nnn2=0;nnn2<conn_org_l11.length;nnn2++){$("#"+conn_org_l11.get(nnn2).targetId).hide();}}}}if (erAgent.indexOf('MSIE') > -1) {jsPlumb.repaintEverything();}});//添加科室拓扑关系，也就是连接部门到科室;for(var i2=0;i2<company_department_orgnize.length;i2++){var staff=company_department_orgnize[i2].children; //组织下⾯的个⼈jsPlumb.draggable("instance_"+company_department_orgnize[i2].id); //设置组织可拖拽var s4=jsPlumb.addEndpoint("instance_"+company_department_orgnize[i2].id,defaults); //设置组织的节点jsPlumb.connect({source:s3_root, target:s4}); //连接连接部门到组织company_department_sec_arr.push(company_department_orgnize[i2]);if(company_department_orgnize[i2].hasOwnProperty("children")){var s4_root=jsPlumb.addEndpoint("instance_"+company_department_orgnize[i2].id, {anchor:"Bottom"},rootnode); //把组织设置成根节点//绑定科室点击事件s4_root.bind("click", function(endpoint) {if(endpoint.getParameter("img")&&endpoint.getParameter("img")=="add"){endpoint.setParameter("img","sub");endpoint.setImage("images/sub.png");for(var k2=0;k2<endpoint.connections.length;k2++){endpoint.connections[k2].setVisible(true);$("#"+endpoint.connections[k2].targetId).show();}//隐藏其他科室下的⼈for(var mmm=0;mmm<company_department_sec_arr.length;mmm++){if(endpoint.elementId!="instance_"+company_department_sec_arr[mmm].id){var conn_org_2=jsPlumb.select({source:"instance_"+company_department_sec_arr[mmm].id});if(company_department_sec_arr[mmm].hasOwnProperty("children")){for(var nn1=0;nn1<conn_org_2.length;nn1++){$("#"+conn_org_2.get(nn1).targetId).hide();jsPlumb.hide(conn_org_2.get(nn1).targetId,true);//var oid=conn_org_2.get(nn1).targetId.split("_")[1];}conn_org_2.get(0).endpoints[0].setParameter("img","add");conn_org_2.get(0).endpoints[0].setImage("images/add.png");conn_org_2.setVisible(false);}}}}else{endpoint.setParameter("img","add");endpoint.setImage("images/add.png");for(var k2=0;k2<endpoint.connections.length;k2++){endpoint.connections[k2].setVisible(false);$("#"+endpoint.connections[k2].targetId).hide();jsPlumb.hide(endpoint.connections[k2].targetId,true);var oid=endpoint.connections[k2].targetId.split("_")[1];//$("div[id*=_"+oid+"_]").hide();}}if (erAgent.indexOf('MSIE') > -1) {jsPlumb.repaintEverything();}});for(var i3=0;i3<staff.length;i3++){//var staff=company_department_orgnize[i2].children; //组织下⾯的个⼈jsPlumb.draggable("instance_"+staff[i3].id); //设置组织可拖拽var s5=jsPlumb.addEndpoint("instance_"+staff[i3].id,defaults); //设置组织的节点jsPlumb.connect({source:s4_root, target:s5}); //连接连接部门到组织}}}}}}}s1.bind("click", function(endpoint) {if(endpoint.getParameter("img")&&endpoint.getParameter("img")=="add"){endpoint.setParameter("img","sub");endpoint.setImage("images/sub.png");jsPlumb.select({source:"top_server"}).setVisible(true);for(var i=0;i<company.length;i++){jsPlumb.show("instance_"+company[i].id,true);$("#instance_"+company[i].id).show();var company_department=company[i].children; //alert(company[i].id);if(company_department.length>0){jsPlumb.select({source:"instance_"+company[i].id}).setVisible(false);jsPlumb.select({source:"instance_"+company[i].id}).get(0).endpoints[0].setParameter("img","add"); jsPlumb.select({source:"instance_"+company[i].id}).get(0).endpoints[0].setImage("images/add.png"); }}}else{endpoint.setParameter("img","add");endpoint.setImage("images/add.png");jsPlumb.hide("top_server");for(var i=0;i<company.length;i++){var company_department=company[i].children;jsPlumb.hide("instance_"+company[i].id,true);for(var j=0;j<company_department.length;j++){jsPlumb.hide("instance_"+company_department[j].id,true);if(company_department[j].hasOwnProperty("children")){var orgnize=company_department[j].children;for(var j1=0;j1<orgnize.length;j1++){jsPlumb.hide("instance_"+orgnize[j1].id,true);}}}}$(".nodeWord").parent().hide();}if (erAgent.indexOf('MSIE') > -1) {jsPlumb.repaintEverything();}});$(window).resize(function(){jsPlumb.repaintEverything();});});}/** 元素摆放位置--对称分布*/function elementLocation(nodeArr,nodeNumber){if(nodeNumber%2==1){//总节点数是奇数//var num=parseInt(nodeNumber/2);for(var i=0;i<nodeArr.length;i++){if(i<parseInt(nodeNumber/2)){leftLoc=50-10*(i+1);}else if(i>parseInt(nodeNumber/2)){leftLoc=50+10*(i-parseInt(nodeNumber/2));}else{leftLoc=50;}if(nodeArr[i].hasOwnProperty("children")){var html="<div id='instance_"+nodeArr[i].id+"' class=\"instanceNode\" style='top:20%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+nodeArr[i].text+"</div></div>";$("body").append(html);var companyLoc=leftLoc; //在本例中表⽰公司横向定位，做这个是⽅便公司下⾯的部门定位；var companyDepartArr=nodeArr[i].children;var companyDepartArrLength=companyDepartArr.length;companyDepartLocation(companyLoc,companyDepartArr,companyDepartArrLength); //部门定位}else{var html="<div id='instance_"+nodeArr[i].id+"' class=\"instanceNode_leaf\" style='top:20%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+nodeArr[i].text+"</div></div>"; $("body").append(html);}}}else if(nodeNumber%2==0){//总节点数是偶数//var num=parseInt(nodeNumber/2);for(var i=0;i<nodeArr.length;i++){if(i+1<=parseInt(nodeNumber/2)){leftLoc=50-5-10*i;}else if(i+1>parseInt(nodeNumber/2)){leftLoc=50+5+10*(i-parseInt(nodeNumber/2));}if(nodeArr[i].hasOwnProperty("children")){var html="<div id='instance_"+nodeArr[i].id+"' class=\"instanceNode\" style='top:20%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+nodeArr[i].text+"</div></div>";$("body").append(html);var companyLoc = leftLoc;var companyDepartArr=nodeArr[i].children;var companyDepartArrLength=companyDepartArr.length;companyDepartLocation(companyLoc,companyDepartArr,companyDepartArrLength); //部门定位}else{var html="<div id='instance_"+nodeArr[i].id+"' class=\"instanceNode_leaf\" style='top:20%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+nodeArr[i].text+"</div></div>"; $("body").append(html);}}}}//部门定位function companyDepartLocation(nodeLoc,nodeArr,nodeNumber){if(nodeNumber%2==1){for(var j=0;j<nodeNumber;j++){var department=nodeArr[j],leftLoc;if(j<parseInt(nodeNumber/2)){leftLoc=nodeLoc-5*(j+1);}else if(j>parseInt(nodeNumber/2)){leftLoc=nodeLoc+5*j;}else{leftLoc=nodeLoc;}if(department.hasOwnProperty("children")){var html="<div id='instance_"+department.id+"' class='instanceNode' style='top:40%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+department.text+"</div></div>";$("body").append(html);var departmentOrgnize=department.children;var departmentOrgnizeLength=departmentOrgnize.length;var departmentOrgnizeLoc=leftLoc;departmentOrgnizeLocation(departmentOrgnizeLoc,departmentOrgnize,departmentOrgnizeLength); //组织定位}else{var html="<div id='instance_"+department.id+"' class='instanceNode_leaf' style='top:40%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+department.text+"</div></div>"; $("body").append(html);}}}else if(nodeNumber%2==0){for(var j=0;j<nodeNumber;j++){var department=nodeArr[j],leftLoc;if(j+1<=parseInt(nodeNumber/2)){leftLoc=nodeLoc-5-5*j;}else if(j+1>parseInt(nodeNumber/2)){leftLoc=nodeLoc+5+5*(j-parseInt(nodeNumber/2));if(department.hasOwnProperty("children")){var html="<div id='instance_"+department.id+"' class='instanceNode' style='top:40%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+department.text+"</div></div>";$("body").append(html);var departmentOrgnize=department.children;var departmentOrgnizeLength=departmentOrgnize.length;var departmentOrgnizeLoc=leftLoc;departmentOrgnizeLocation(departmentOrgnizeLoc,departmentOrgnize,departmentOrgnizeLength); //组织定位}else{var html="<div id='instance_"+department.id+"' class='instanceNode_leaf' style='top:40%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+department.text+"</div></div>"; $("body").append(html);}}}}//组织定位function departmentOrgnizeLocation(nodeLoc,nodeArr,nodeNumber){if(nodeNumber%2==1){for(var j=0;j<nodeNumber;j++){var orgnize=nodeArr[j],leftLoc;if(j<parseInt(nodeNumber/2)){leftLoc=nodeLoc-5*(j+1);}else if(j>parseInt(nodeNumber/2)){leftLoc=nodeLoc+5*(j-parseInt(nodeNumber/2));}else{leftLoc=nodeLoc;}if(orgnize.hasOwnProperty("children")){var html="<div id='instance_"+orgnize.id+"' class='instanceNode' style='top:60%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+orgnize.text+"</div></div>";$("body").append(html);var staffArr=orgnize.children;var staffLength=staffArr.length;var staffLoc=leftLoc;staffLocation(staffLoc,staffArr,staffLength); //员⼯定位}else{var html="<div id='instance_"+orgnize.id+"' class='instanceNode_leaf' style='top:60%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+orgnize.text+"</div></div>";$("body").append(html);}}}else if(nodeNumber%2==0){for(var j=0;j<nodeNumber;j++){var orgnize=nodeArr[j],leftLoc;if(j+1<=parseInt(nodeNumber/2)){leftLoc=nodeLoc-5-5*j;}else if(j+1>parseInt(nodeNumber/2)){leftLoc=nodeLoc+5+5*(j-parseInt(nodeNumber/2));}if(orgnize.hasOwnProperty("children")){var html="<div id='instance_"+orgnize.id+"' class='instanceNode' style='top:60%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+orgnize.text+"</div></div>";$("body").append(html);var staffArr=orgnize.children;var staffLength=staffArr.length;var staffLoc=leftLoc;staffLocation(staffLoc,staffArr,staffLength); //员⼯定位}else{var html="<div id='instance_"+orgnize.id+"' class='instanceNode_leaf' style='top:60%;left:"+parseInt(leftLoc)+"%'><div class='nodeWord'>"+orgnize.text+"</div></div>";$("body").append(html);}}}}//员⼯定位function staffLocation(nodeLoc,nodeArr,nodeNumber){if(nodeNumber%2==1){for(var j=0;j<nodeNumber;j++){var staff=nodeArr[j],leftLoc;if(j<parseInt(nodeNumber/2)){leftLoc=nodeLoc-5*(j+1);}else if(j>parseInt(nodeNumber/2)){leftLoc=nodeLoc+5*(j-parseInt(nodeNumber/2));}else{leftLoc=nodeLoc;。
详解js中构造流程图的核心技术JsPlumb
详解js中构造流程图的核⼼技术JsPlumb项⽬⾥⾯⽤到了Web⾥⾯的拖拽流程图的技术JsPlumb，其实真不算难，不过项⽬⾥⾯⽤HTML做的⼀些类似flash的效果，感觉还不错，在此分享下。
⼀、效果图展⽰1、从左边拖动元素到中间区域，然后连线2、连线类型可以⾃定义：这⾥定义为直线、折线、曲线。
实际项⽬中根据业务我们定义为分装线、分装⽀线、总装线等3、⿏标拖动区域选中元素，并且选中元素统⼀拖动位置。
4、对选中的元素左对齐。
5、对选中元素居中对齐6、右对齐7、上对齐8、垂直居中对齐9、下对齐10、根据第⼀个选中的元素上下靠拢11、根据第⼀个选中的元素左右靠拢12、根据第⼀个选中的元素同⾼13、根据第⼀个选中的元素同宽14、选中元素顺时针旋转，点击⼀次旋转45度15、选中元素逆时针旋转。
16、选中统⼀删除元素以及元素上⾯的连线这⾥很多效果其实在项⽬中作⽤并不太⼤，很多单纯就是为了展⽰⽤的。
⼆、代码详解这⾥涉及的效果⽐较多，可能要分多篇来介绍。
这篇还是来看看构造流程图的核⼼技术：JsPlumb。
1、概述关于JsPlumb的内容，在此就简单说明下吧。
jsPlumb是⼀个强⼤的JavaScript连线库，它可以将html中的元素⽤箭头、曲线、直线等连接起来，适⽤于开发Web上的图表、建模⼯具等。
它同时⽀持jQuery+jQuery UI、MooTools和YUI3这三个JavaScript框架，⼗分强⼤。
本项⽬中还是结合⼤家最熟悉的JQuery来讲解。
并且还要注意的⼀点就是JsPlumb的浏览器兼容性，JsPlumb⽀持IE 6以上、⽕狐、⾕歌等各种浏览器2、使⽤（1）引⼊JS⽂件可以直接去官⽹上⾯下载最新的js库，由于JsPlumb需要JQuery的⽀持，按照⽹上的说法，它只兼容jQuery1.3.x及以上版本，并在jQuery UI 1.7.x、1.8.x及1.9.x上测试通过。
所以我们需要下载较⾼⼀点版本的JQuery和JQuery UI。
js bignumber用法
JS BigNumber用法一、什么是JS BigNumberJavaScript是一种弱类型语言，对于大整数或大浮点数的计算并不是很友好。
在某些情况下，我们需要处理超出了JavaScript Number类型所能表示的数字。
这个时候，我们需要使用JS BigNumber。
1.1 JS BigNumber概述JS BigNumber是一个专门用于处理大数字的JavaScript库。
它允许我们处理处理任意大小的数字，而不用担心溢出问题。
JS BigNumber 库提供了丰富的方法和函数，可以方便地进行大数字的运算。
1.2 JS BigNumber的特点- 支持任意精度的整数和浮点数- 提供了丰富的数学函数- 能够处理大数运算的溢出问题二、JS BigNumber的安装和引入要使用JS BigNumber，我们首先需要安装它，并将其引入到我们的项目中。
2.1 安装JS BigNumber我们可以使用npm或者yarn来安装JS BigNumber。
在命令行中执行以下命令即可完成安装：```npm install bignumber.js```或者```yarn add bignumber.js```2.2 引入JS BigNumber在我们的JavaScript文件中，通过import或者require语句将JS BigNumber引入进来：```javascriptimport BigNumber from 'bignumber.js';```或者```javascriptconst BigNumber = require('bignumber.js');```三、JS BigNumber的基本用法JS BigNumber提供了丰富的API来处理大数字的运算。
下面是一些常见的用法举例：3.1 创建一个BigNumber实例我们可以使用BigNumber构造函数来创建一个BigNumber实例，表示一个大数字：```javascriptconst num1 = new BigNumber(xxx);const num2 = new BigNumber('xxx');```3.2 进行基本运算我们可以对两个BigNumber实例进行加、减、乘、除等基本运算：```javascriptconst sum = num1.plus(num2);const difference = num1.minus(num2);const product = num1.times(num2);const quotient = num1.dividedBy(num2);```3.3 使用数学函数JS BigNumber还提供了许多数学函数，例如平方根、对数、指数等，可以对BigNumber实例进行操作：```javascriptconst sqrt = num1.squareRoot();const log = num1.log();const exp = num1.pow(2);```3.4 格式化输出通过调用toFormat方法，我们可以格式化BigNumber实例的输出：```javascriptconsole.log(num1.toFormat(2)); // 输出：'12,345,678,901,234,567,890.00'```四、JS BigNumber的高级用法除了常见的基本运算和数学函数外，JS BigNumber还提供了一些高级用法，满足我们更复杂的需求。
