电位器规格书
制 订
核 准业 务 部确 认 人核 准采 购 部Development Approved Marketing
Dept Confirmed by Approved Purchasing Dept
结果判定：
Judge outcome 结果判定：Judge outcome
ity Guangdong Province
制定日期（Date prepared）:
客户料号（Customer NO ）:
产品名称（Product Name ）:产品型号（Product Type ）:
Customer's Approval
旋转式电位器
客户名称（Customer Name）:
产 品 规 格 书
Product Specification Report
产品系列 NO:
公司名称 CO. Name:
型号名称 Model Name:
Max. Operation Voltage最高工作电压
■10,000 □Other (Cycles Min.)核 准Approved
Rotational Life 旋转寿命
Solder dip:浸锡
Preheating condition: Surface temperature of the
substrate shall be settled within 100℃ in one min.
预热: 基板表面温度100℃以下，1分钟内。
Solder temperature 200±5℃for 5 sec.
焊锡温度260±5℃，5秒。
Resistance to soldering heat 焊锡耐热性审 核Q.I.Department 制 表
Design Manual Soldering: Less than 300℃ and quicker than 3
seconds. (手焊: 300℃以下，3秒以內)
0.8 Kgf.cm Min. -40dB ~0dB＜3dB;Withstand Voltage 耐电压特性
Rotation Stopper Strength
旋转止动强度
Push-Pull Strength 旋钮推拉承受强度Rotation Torque 旋转力矩
20 ~ 50 gf.cm Gang Error (Dual Unit) 同步误差值
Less than _10_ ΩPull: 0.2Kg.f Max. Push: 0.5Kg.f Max. at 10 sec
1 minute at AC 100 V 270° ±5 °MECHANICAL CHARACTERISTICS 机械特性:
Residual Resistance残留阻抗值
Total Rotation Angle 全回转角度
Rated Power 额定功率
■Linear Taper B : 0.05 W □Other Tapers: 0.025 W Less than 100 mV POTENTIOMETER SPECIFICATIONS
ELECTRICAL CHARACTERISTICS电气特性:
规 格 书
印章区AC 50 V，DC 12 V Total Resistance 全阻值
□A，■B，□C，□D，□E，□MN，□RD，□W，□____ More than 100 MΩ at DC 100 V 10K Ω±20%Resistance Taper 阻抗特性型式
Sliding Noise 滑动噪声
Insulation Resistance 绝缘阻抗值
电位器
!注
请阅读本产品目录中的产品规格，以及有关保管、使用环境、规格上的注意事项、装配时的注意事项、使用时的注意事项的!注意事项，以免发生冒烟和（或）燃烧等。 本目录因没有足够的空间说明详细规格，仅载明标准特性。因此，在订购产品之前，谨请核准其规格或者办理产品规格表。
R50C.pdf 04.11.08
微调电位器
Trimmer Potentiometers
Cat.No.R50C
!注
请阅读本产品目录中的产品规格，以及有关保管、使用环境、规格上的注意事项、装配时的注意事项、使用时的注意事项的!注意事项，以免发生冒烟和（或）燃烧等。 本目录因没有足够的空间说明详细规格，仅载明标准特性。因此，在订购产品之前，谨请核准其规格或者办理产品规格表。
R50C.pdf 04.11.08
目录
品名表示法 微调电位器选择指南 1 开放SMD型 2mm尺寸 PVZ2系列
PVZ2系列注意事项
1
2 4 5 7 9 16 19 20 22 25 27 30 32 38 40 51 53 70 72 74 76 77 80 81 86
2
2
开放SMD型 3mm尺寸 PVZ3/PVS3/PVA3系列
PVZ3/PVS3/PVA3系列注意事项
3
3
密封SMD型 2mm尺寸 PVF2系列
PVF2系列注意事项
4
密封SMD型 3mm尺寸 PVG3系列
PVG3系列注意事项
4
5
密封SMD型 4mm尺寸 PVM4系列
PVM4系列注意事项
5
6
密封SMD型 多旋转 PVG5/PV01系列
PVG5/PV01系列注意事项
7
密封引线型 1旋转 PVC6/PV32/PV34系列
PVC6/PV32/PV34系列注意事项
6
8
密封引线型 多旋转 PV12/PV37/PV23/PV22/PV36系列
PV12/PV37/PV23/PV22/PV36系列注意事项
9
角度探测电位器防尘SMD型 12mm尺寸 SV01系列
SV01系列注意事项
7
开放SMD型与密封SMD型 PVM4A_C01系列 规格与测试方法 密封SMD型／密封引线型 规格与测试方法 角度探测电位器 规格与测试方法 包装 推荐的调整工具／认证标准
8
9
? 本目录中所写的“对应RoHS指令”是指根据EU指令DIRECTIVE2002/95/EC而判断，不包含铅、镉、汞、六价铬、多溴联苯类、多溴二苯醚。 (指令范围以外和在自然界中存在的物质除外) ? 上述表示不能保证按照RoHS指令所制定的EU各国的相关法律法规的遵守。
Recycled Paper
电位器物料规格描述规范
电位器物料规格描述规范 电位器分三种：旋转电位器、直滑电位器、微调电位器 一.旋转电位器规格描述规范 1、物料编码；如：9E06-****-****-** 2、物料名称分三种：旋转电位器 3、焊接类型：如：插件（或SMD）水平、垂直. 4、外型直径：如：09、11、12、14、16、17、24......等型 5、联数：如：单联、双联、三联、四联……..等. 6、线性，如：（05、10、15、20、25、30）A，（0、1、2、3、4、5）B，（05、10、15、20、25、30）C等 7、阻值：如：10K、20K、50K、100K......等 8、定位数：如：0C、1C、5C、7C、11C、24C、41C……..等 9、柄长（L）：垂直电位器为PCB至柄端的长度，水平为电位器脚至柄端的长度。如L=15、20、25、30MM 等 10、安装旋钮尺寸（a）:如a=7、12MM 11.柄端形状：如圆柄、半柄 12.是否带开关：带开关的注明带开关，不带开关的不用注明. 13. 是否带附件：有附件的注明有几PCS螺母，垫片；没有附件的不用注明. 14. 环保描述，如：ROHS。 15. 厂商料号以后不在规格中显示，系统另外显示. 例1：物料编码（9E06-****-****-**）物料名称（旋转电位器）规格（插件垂直09型单联0B50K0C L=30MM, a=12MM 圆柄ROHS ）其中：0B为B（0）线性，如是5B为5B线性;0C为不带中点，没有附螺母垫片. 例2：物料编码（9E06-****-****-**）物料名称（电位器）规格（插件垂直11型双联15C50K1C L=25MM, a=7MM 圆柄附1PCS螺母垫片ROHS）其中：15C为C(15)线性，如是1C为1个定位点（中点）。1PCS螺母垫片为附1PCS螺母垫片. 例3：物料编码（9E06-****-****-**）物料名称（直滑电位器）规格（插件水平16型四联15A50K41C L=17MM, a=7MM 半柄附2PCS螺母垫片ROHS "昇威" RD16************）其中：15A为A(15)线性，如是41C 为41个定位点。
电位器分类
电位器A20K和B20K是有区别的，如果对调节要求不高，还是可以替换，但还是要看应用场合。 A 型为指数式，指数式(反转对数式)电位器，在开始转动时，阻值变化很大。而在转角越接近最大阻值一端时，阻值变化越小。指数式(反转对数式)电位器，阻值按旋转角依指数关系变化，普遍用在音量控制电路中如收音机、录音机、电视机中的音量控制器。因为人的听觉对声音的强弱，是依指数关系变化的，若调制音量随电阻阻值指数变化，这样人耳听到的声音就感觉平稳舒适。所以这种电位器适用于音响电路的音调控制电路。 B型，直线式电位器：其电阻体上的导电物质分布均匀，单位长度的阻值大致相等，电阻值的变化与电位器的旋转角度成直线关系，多用于分压；阻值按旋转角度均匀变化，适合于分压、单调等方面调节作用。一般电位器的线形用的比较多的就是这个。 C型为对数式，对数式电位器在开始转动时，电阻值变化转小，而在转角越接近最大阻值一端时，阻值变化越大。阻值按旋转角度依对数关系变化，这种型式电位器多用在仪表当中，也适用于音调控制电路,这种电位器电阻体上的导电物质分布不均匀，刚开始转动时，阻值的变化很大；转动角度增大时，阻值的变化较小。阻值的变化与电位器的旋转角度成对数关系，多用于音量控制。因为人耳对音量的感觉大致和声音功率的对数成直线关系，即声音从小加大时，人耳感觉很灵敏，但大到某一值后，即使声音功率有了较大的增加，人耳却感觉变化不大。可见对数式电位器的阻值变化规律比较符合人耳听觉的特点，因此在收音机、电视机等音量控制电路中，应选用对数式电位器。 这个看你对电位器调节幅度要求高不高。如果是功放机上面用可以通用的。 就是旋转的时候有个调节幅度，我们把电位器看成一个圆弧，电位器平行放。大约从315°开始就是左边旋到底，到225°就是右旋到底。 A型开始旋阻值变化大过了一半后旋转阻值变化小。B型是均匀，C型开始变化小后面变化大。这样知道不？ 再要明白点同样是20K A型的在90度时阻值是12K到13K，B型在90度时阻值是10K左右。C型在90度的时候阻值是7到8K这样明白吧。 电位器的型号是如何命名的 电位器的型号命名由四部分组成: 第一部分表示电位器的主称，用宇母"W"表示。 第二部分表示电位器电阻体选用的材料，用字母表示。电阻体材料的代表字母见表1所示。 第三部分表示电位器的类别，用宇母表示。类别的代表宇 母见表2所示。 有的电位器第三部分用数字来表示功率或生产序号。 第四部分表示电位器的生产序号，用数宇表示。 表1所示电阻体材料
带中央定位双联电位器RK09L122002M选型规格书
9型?属轴铰接型 RK09L系列 产品编号RK09L122002M 电阻体数2联 安装?向Horizontal type 軸受固定?法螺纹固定 操作部形状平轴 操作部长度15mm 中央定位有 总阻值50kΩ 电阻规律1B 使?温度范围-10℃ to +70℃ 电性能总阻值允许差±20% 额定功率0.05W 最?使?电压50V AC, 10V DC 剩余电阻50Ω max. 绝缘电阻100MΩ min. 250V DC 耐电压300V AC for 1 minute 机械性能全旋转?度300°±5° 旋转扭矩 2 to 25mN·m 终端?挡强度0.5N·m 轴推拉强度80N max. 耐振性能10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3?向各2?时耐久性能操作寿命15,000 cycles 最?订货单位(pcs.)?本1,000
出?2,000照? 外形图 安装孔尺?图
?插?侧看 轴承与机架固定尺? 是附加到各产品上的零部件。附加零部件 包装规格 托盘
包装数(pcs.)1箱/?本1,000 1箱/出?包装2,000 出?包装箱尺?(mm)364×473×176 焊接条件 浸焊?式的参考举例 预热焊接?表?温度100℃ max. 加热时间 2 min. max. 浸焊焊接温度260±5℃ max. 焊接时间5±1s 焊接次数 2 time max. ??焊接?式的参考举例 烙铁头温度350℃ max.焊接时间3s max. 焊接次数 1 time 表?本系列共通的注释。 1. 本产品?录中产品的颜?，与实物的颜?有所差异。 2. 请以最?订购单位的N(整数）倍来订货。 3. 除了产品?览之外，还备有丰富的可适?产品规格。 4. 汽车?时，请进?洽谈。
50K单联电位器RK097111020N 选型手册
9型?属轴多联型 RK097系列 1轴?开关型 产品编号RK097111020N 电阻体数单联 安装?向Horizontal type 軸受固定?法螺纹固定 操作部形状平轴 操作部长度15mm 中央定位? 总阻值50kΩ 电阻规律1B 使?温度范围-20℃ to +70℃ 电性能总阻值允许差±20% 额定功率0.05W 最?使?电压50V AC, 10V DC 剩余电阻50Ω max. 绝缘电阻100MΩ min. 250V DC 耐电压300V AC for 1 minute 机械性能全旋转?度300°±5° 旋转扭矩 2 to 25mN·m 终端?挡强度0.5N·m 轴推拉强度100N max. 耐振性能10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3?向各2?时耐久性能操作寿命15,000 cycles 最?订货单位(pcs.)?本1,200
出?2,400照? 外形图 安装孔尺?图
?插?侧看端?尺? 轴承尺? 附加零部件
是附加到各产品上的零部件。 包装规格 托盘 包装数(pcs.)1箱/?本1,200 1箱/出?包装2,400 出?包装箱尺?(mm)375×490×185 焊接条件 浸焊?式的参考举例 预热焊接?表?温度100℃ max. 加热时间 2 min. max. 浸焊焊接温度260±5℃ max. 焊接时间5±1s 焊接次数 2 time max. ??焊接?式的参考举例 烙铁头温度350℃ max.焊接时间3s max. 焊接次数 1 time 表?本系列共通的注释。 1. 本产品?录中产品的颜?，与实物的颜?有所差异。 2. 附属开关可以选择单内轴型和双内轴型。
电位器的作用及电位器接法
电位器的作用及电位器接法 电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。 电路图形符号 电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω表示。电位器在电路中用字母R或RP（旧标准用W）表示，图1是其电路图形符号。 图1电位器电路图形符号 常用电位器实物图、结构特点及应用 常用电位器如表1所示。
表1常用电位器实物图及应用 电位器的主要参数 电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。 1、电位器的标称阻值和额定功率 2、电位器上标注的阻值叫标称阻值。 3、电位器的额定功率是指在直流或交流电路中，当大气压为87~107kPa，在规定的额定温度下长期连续负荷所允许消耗的最大功率。线绕和非线绕电位器的额定功率系列入表2所示。 表2电位器额定功率标称系列（单位：功率）
电位器的阻值变化特性 阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系，即阻值输出函数特性。常用的阻值变化特性有3种，如图所示。 图电位器阻值变化曲线 直线式（X型）：随着动角点位置的变化，其阻值的变化接近直线。 指数式（Z型）：电位器阻值的变化与动角点位置的变化成指数关系。 ①直线式电位器的阻值变化与旋转角度成直线关系。当电阻体上的导电物质分布均匀时，单位长度的阻值大致相等。它适用于要求调节均匀的场合（如分压器）。 ②指数式电位器因电阻体上的导电物质分布不均匀，电位器开始转动时，阻值变化较慢，转动角度增大时，阻值变化较陡。指数式电位器单位面积允许承受的功率不等，阻值变化小的一端允许承受的功率较大。它普遍应用于音量调节电路里，因为人耳对声音响度的听觉最灵敏，当音量大到一定程度后，人耳的听觉逐渐变迟钝。所以音量调节一般采用指数式电位器，使声音的变化显得平稳、舒适。③对数式电位器因电阻体上导电物质的分布也不均匀，在电位器开始转动时，其阻值变化很快，当转动角度增大时，转动到接近阻值大的一端时，阻值变化比较缓慢。对数式电位器适用于与指数式电位器要求相反的电子电路中，如电视机的对比度控制电路、音调控制电路。 电位器的分辨率 电位器的分辨率也称为分辨力，对线绕电位器来讲，当动接点每移动一圈时，输出电压不连续的发生变化，这个变化量与输出电压的比值为分辨率。直线式线绕电位器的理论分辨率为绕线总匝数N的倒数，并以百分数表示。电位器的总匝数越多，分辨率越高。 电位器的最大工作电压 电位器的最大工作电压是指电位器在规定的条件下，长期可靠地工作而不损坏，所允许承受的最高点工作电压，也称为额定工作电压。 电位器的实际工作电压要小于额定工作电压。如果实际工作电压高于额定工作电压，则电位器所承受的功率要超过额定功率，则导致电位器过热损坏。 电位器的动噪声 当电位器在外加电压作用下，其动接触点在电阻体上滑动时，产生的电噪声称为电位器的动噪声。动噪声是滑动噪声的主要参数之一，动噪声值的大小与转轴速度、接触点和电阻体之间的接触电阻、电阻体的电阻率不均匀变化、动接触点的数目以及外加电压的大小有关。
电位器型号命名方法
电位器型号命名方法和主要参数1．电位器型号命名方法 电位器型号命名方法见表3-6。 2．电位器主要参数 电位器的参数比较少，识别也较为方便。 (1)标称阻值。标称阻值指两个定片引脚之间的阻值，电位器按标称系列分为线绕和非线绕电位器两种。常用的非线绕电位器标称系列是1.0、1.5、2.2、3.2、4.7、6.8，再乘上10的胛次方（门为正整数或负整数），单位为Q。 (2)允许偏差。非线绕电位器允许偏差分为3个等级，l级为±5%，I|级为±l0%，Ⅲ级为±20%。
(3)额定功率，它是指电位器在交流或直流电路中，当大气压力为650～800mmHg(1mmHg=1.3332×l02Pa)、在规定环境温度下所能承受的最大允许功耗。非线绕电位器的额定功率系列为0.05W、O.lW、0.25W、0.5W、1W、2W、3W。 (4)噪声。这是衡量电位器性能的一个重要参数，电位器的噪声有3种。 ①热噪声。 ②电流噪声。热噪声和电流噪声是动片触点不滑动时两个定片之间的噪声，又称静噪声。静噪声是电位器的固定噪声，很小。 ⑧动噪声。动噪声是电位器的特有噪声，是主要噪声。产生动噪声的原因很多，主要原因是电阻体的结构不均匀，以及动片触点与电阻体的接触噪声，后者随着电位器使用时间的延长而变得越来越大。3．电位器参数识别方法 电位器的参数表示方法采用直标法，LG-JT02通常将标称阻值及允许偏差、额定功率和类型标注在电位器的外壳上，一些小型电位器上只标出标称阻值。 举例说明：某电位器外壳上标出51k-0.25/X，其中“51k”表示标称阻值为51k(l，“0.25”表示额定功率为0.25W，“X”表示是X型电位器。
电位器的种类
电位器的种类 文章出处：发布时间： 2008/04/03 电位器的种类很多，分类方法也有所不同。电位器的外形与电路图形符号如图所示。(图中电位器的电路符号用新标准规定字母RP表示) 图:电位器的外形与图形符号 (a)外形;(b)图形符号 按照电阻体材料可分为线绕电位器和非线绕电位器。 按照结构特点可分为单联电位器、双联电位器、单圈电位器、多圈电位器、锁紧电位器、非锁紧电位器、带开关电位器等。
按照操作调节方式，可分为直滑式电位器、旋转式电位器。 按照阻值变化规律，可分为直线式电位器、指数式电位器、对数式电位器。 随着科技的不断发展，近几年又推出了电子电位器、光敏电位器、磁敏电位器等非接触式电位器。来源:ks99 在各类电子设备中，电位器是一种可调式电子元件，常用它作分压器和变阻器。 １．电位器分类 电位器按阻值变化特性分为Ａ、Ｂ、Ｃ三型。 Ａ型：电阻值变化和转动角度成线性关系，即直线式电位器，用字母Ｘ表示。其特点是旋动电位器轴，阻值变化均匀。电子设备中的分压电路多选用Ａ型电位器。线绕式电位器大多为Ａ型电位器。 Ｂ型对数式电位器：用字母Ｄ表示。其电阻体上的导电物质分布不均匀，刚开始转动时，阻值的变化较小；转动角度增大时，阻值的变化较大。阻值的变化与电位器的旋转角度成指数关系，多用于音量控制； Ｃ型：电阻值变化和转动角度成指数关系，即刚开始旋转时电阻值变化较大，当转动角度到某一临界值时，电阻值变化趋缓，用字母Ｚ表示。
电位器若按结构材料可分为线绕式、非线绕式两大类。非线绕式电位器又分为实心、膜式两种。按结构又分为带开关电位器、多联电位器、直滑碳膜电位器、微调电位器、多圈电位器等。 ２．电位器的选用 用作音量控制时应选择指数式电位器，如同时需要控制电源开、断的应选带开关的电位器。用作分压式音调控制时，应选择对数式电位器。直线性电位器多用在负反馈电路或需要均匀调节电压的电路中。微调电位器，多用作电子电路中晶体管偏流调整或作可变电阻。立体声音响应选用双联电位器。校正电路应选用带锁紧装置的电位器。无论选择何种电位器，其主要技术参数，如额定功率（Ｗ）、标称电阻值范围（ｋΩ）、最高工作电压（Ｖ）、开关额定电流、线性形式都应满足电路要求。 电位器种类及其特点 （一）合成碳膜电位器：是目前使用最多的一种电位器。其电阻体是用碳黑、石墨、石英粉、有机粘合剂等配制的混合物，涂在胶木板或玻璃纤维板上制成的。 优点：分辨率高、阻值范围宽； 缺点：滑动噪声大、耐热耐湿性不好。 品种：有普通合成碳膜电位器、带开关小型合成碳膜电位器、单联带开关（无开关）电位器、双联同轴无开关（带开关）电位器、双联异轴无开关（带开关）电位器、小型精密合成碳膜电位器、推拉开关合成碳膜电位器、直滑式合成碳膜电位器、精密多圈合成碳膜电位器等。 （二）线绕电位器：其电阻体是由电阻丝绕在涂有绝缘材料的金属或非金属板上制成的。 优点：功率大、噪声低、精度高、稳定性好； 缺点：高频特性较差。 （三）金属膜电位器：其电阻体是用金属合金膜、金属氧化膜、金属复合膜、氧化钽膜材料通过真空技术沉积在陶瓷基体上制成的。 优点：分辨率高、滑动噪声较合成碳膜电位器小； 缺点：阻值范围小、耐磨性不好。 （四）直滑式电位器：其电阻体为长方条形，它是通过与滑座相连的滑柄作直线运动来改变电阻值的。用途：一般用于电视机、音响中作音量控制或均衡控制。 （五）单圈电位器与多圈电位器： 单圈电位器：它的滑动臂只能在不到3600的范围内旋转，一般用于音量控制； 多圈电位器：它的转轴每转一圈，滑动臂触点在电阻体上仅改变很小一段距离，其滑动臂从一个极端位置到另一个极端位置时，转轴需要转动多圈。一般用于精密调节电路中。 （六）实心电位器：是用碳黑、石墨、石英粉、有机粘合剂等配制的材料混合加热后，压在塑料基体上，再经加热聚合而成。 优点：分辨率高、耐磨性好、阻值范围宽、可靠性高、体积小； 缺点：噪声大、耐高温性差。 品种：可分为小型实心电位器、直线式实心电位器、对数式实心电位器。 （七）单联电位器与双联电位器： 单联电位器：由一个独立的转轴控制一组电位器； 双联电位器：通常是将两个规格相同的电位器装在同一转轴上，调节转轴时，两个电位器的滑动触点同步转动。也有部分双联电位器为异步异轴。 （八）步进电位器：由步进电动机、转轴电阻体、动触点等组成。动触点可以通过转轴手动调节，也可由步进电动机驱动。 用途：多用于音频功率放大器中作音量控制 （九）带开关电位器：在电位器上附加有开关装置。开关与电位器同轴，开关的运动与控制方式分为旋转式和推拉式两种。

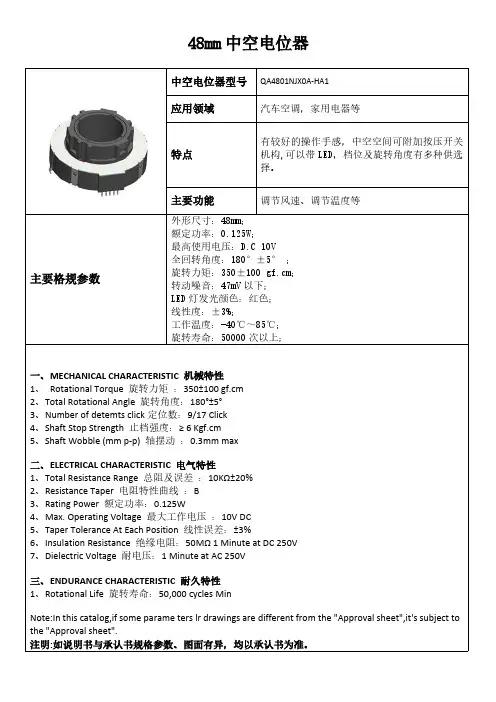

48mm中空电位器
48mm 中空电位器 中空电位器型号QA4801NJX0A-HA1 应用领域汽车空调，家用电器等 特点有较好的操作手感，中空空间可附加按压开关机构,可以带LED，档位及旋转角度有多种供选择。 主要功能调节风速、调节温度等 主要格规参数外形尺寸：48mm； 额定功率：0.125W； 最高使用电压：D.C10V 全回转角度：180°±5°；旋转力矩：350±100gf.cm；转动噪音：47mV以下； LED灯发光颜色：红色； 线性度：±3%； 工作温度：-40℃～85℃； 旋转寿命：50000次以上； 一、MECHANICAL CHARACTERISTIC机械特性 1、Rotational Torque旋转力矩：350±100gf.cm 2、Total Rotational Angle旋转角度：180°±5° 3、Number of detemts click定位数：9/17Click 4、Shaft Stop Strength止档强度：≥6Kgf.cm 5、Shaft Wobble(mm p-p)轴摆动：0.3mm max 二、ELECTRICAL CHARACTERISTIC电气特性 1、Total Resistance Range总阻及误差：10KΩ±20% 2、Resistance Taper电阻特性曲线：B 3、Rating Power额定功率：0.125W 4、Max.Operating Voltage最大工作电压：10V DC 5、Taper Tolerance At Each Position线性误差：±3% 6、Insulation Resistance绝缘电阻：50M?1Minute at DC250V 7、Dielectric Voltage耐电压：1Minute at AC250V 三、ENDURANCE CHARACTERISTIC耐久特性 1、Rotational Life旋转寿命：50,000cycles Min Note:In this catalog,if some parame ters lr drawings are different from the"Approval sheet",it's subject to the"Approval sheet". 注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
电位器规格书
制 订 核 准业 务 部确 认 人核 准采 购 部Development Approved Marketing Dept Confirmed by Approved Purchasing Dept 结果判定： Judge outcome 结果判定：Judge outcome ity Guangdong Province 制定日期（Date prepared）: 客户料号（Customer NO ）: 产品名称（Product Name ）:产品型号（Product Type ）: Customer's Approval 旋转式电位器 客户名称（Customer Name）: 产 品 规 格 书 Product Specification Report
产品系列 NO: 公司名称 CO. Name: 型号名称 Model Name: Max. Operation Voltage最高工作电压 ■10,000 □Other (Cycles Min.)核 准Approved Rotational Life 旋转寿命 Solder dip:浸锡 Preheating condition: Surface temperature of the substrate shall be settled within 100℃ in one min. 预热: 基板表面温度100℃以下，1分钟内。 Solder temperature 200±5℃for 5 sec. 焊锡温度260±5℃，5秒。 Resistance to soldering heat 焊锡耐热性审 核Q.I.Department 制 表 Design Manual Soldering: Less than 300℃ and quicker than 3 seconds. (手焊: 300℃以下，3秒以內) 0.8 Kgf.cm Min. -40dB ~0dB＜3dB;Withstand Voltage 耐电压特性 Rotation Stopper Strength 旋转止动强度 Push-Pull Strength 旋钮推拉承受强度Rotation Torque 旋转力矩 20 ~ 50 gf.cm Gang Error (Dual Unit) 同步误差值 Less than _10_ ΩPull: 0.2Kg.f Max. Push: 0.5Kg.f Max. at 10 sec 1 minute at AC 100 V 270° ±5 °MECHANICAL CHARACTERISTICS 机械特性: Residual Resistance残留阻抗值 Total Rotation Angle 全回转角度 Rated Power 额定功率 ■Linear Taper B : 0.05 W □Other Tapers: 0.025 W Less than 100 mV POTENTIOMETER SPECIFICATIONS ELECTRICAL CHARACTERISTICS电气特性: 规 格 书 印章区AC 50 V，DC 12 V Total Resistance 全阻值 □A，■B，□C，□D，□E，□MN，□RD，□W，□____ More than 100 MΩ at DC 100 V 10K Ω±20%Resistance Taper 阻抗特性型式 Sliding Noise 滑动噪声 Insulation Resistance 绝缘阻抗值
电位器常用型号
几种常用电位器型号与规格 1有机实芯电位器 由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。该电位器的特点是结构简单、耐高温、体积小、寿命长、可靠性高，广泛用于焊接在电路板上作微调使用；缺点是耐压低、噪声大。几种常用的有机实芯电位器性能指标见表2-6所示。 2 ?线绕电位器 用合金电阻丝在绝缘骨架上绕制成电阻体，中心抽头的簧片在电阻丝上滑动。线绕电位器用途广泛，可制成普通型、精密型和微调型电位器，且额定功率做的比较大、电阻的温度系数小、噪声低、耐压高。常用的线绕电位器性能指标见表2-7。 表2-7常用线绕电位器的性能指标 型号特征主尺寸安装形式额定功率阻值范围 WX2 普通单圈0 18mm 防转轴套1W 270? 15kQ WX3 普通单圈0 23mm 防转轴套3W 270? 15kQ WXX0.25- 单圈微调0 9mm 立式0.25W 470? 1 4.7kQ WXX0.25- 单圈微调0 9mm 轴套0.25W 470? 2 4.7kQ WXX0.25- 单圈微调0 9mm 引线卧式0.25W 470? 3 4.7kQ 1
22" 27k「WXD9 10圈单联 $ 12mm 轴套压板0.5W 3.合成膜电位器 在绝缘基体上涂敷一层合成碳膜，经加温聚合后形成碳膜片，再与其他零件组合而成。这类电位器的阻值变化连续、分辨率高、阻值范围宽、成本低。但对温度和湿度的适应性差, 使用寿命短。常用合成膜电位器的性能指标见表2-8。 4?多圈电位器 多圈电位器属于精密电位器。它分有带指针、不带指针等形式，调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的相同特点外，还具有线性优良，能进行精细调整等优点，可广泛应用于对电阻实行精密调整的场合。 2
常用电阻、电位器、电阻阻值共15页
常用电阻阻值表 精度为5％的碳膜电阻,以欧姆为单位的标称值： 1.0 5.6 33 160 82 0 3.9K 20K 100K 510K 2.7M 1.1 6.2 36 180 91 0 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1. 1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1. 2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1. 3K 6.2K 33K 160K 820K 4.3M 1.8 10 56 300 1 .5K 6.6K 36K 180K 910K 4.7M 2.0 11 62 330 1 .6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1 .8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2 K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2 .2K 10K 51K 270K 1.3M 6.8M 3.0 16 91 470 2 .4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2. 7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K
1.8M 9.1M 3.9 22 120 620 3. 2K 15K 75K 390K 2M 10M 4.3 24 130 680 3. 3K 16K 82K 430K 2.2M 15M 4.7 27 150 750 3. 6K 18K 91K 470K 2.4M 22M 5.1 30 精度为1％的金属膜电阻,以欧姆为单位的标称值： 10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.0 2K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1 .05K 3.48K 11K 35.7K 113K 365K 10.7 34.8 107 350 1.0 7K 3.57K 11.3K 36K 115K 374K 11 35.7 110 357 1 .1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1 .13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.1 5K 3.74K 12K 38.3K 121K 392K 11.8 37.4 118 374 1.1 8K 3.83K 12.1K 39K 124K 402K 12 38.3 120 383 1 .2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1 .21K 3.92K 12.7K 40.2K
电位器型号
Specifications are subject to change without notice. 5 I. II. Product III.IV.V. VI.Adjustment Tools VII.VIII.IX.Applications/Processing Guide...................................................83X. Soldering and Cleaning Processes (84) Trimmers w w w .b o u r n s .c o m
SMT Trimmers - Product Selection Guide NOTE 1: Standard packaging; some options may require alternate packaging. Consult factory. T = Tube, B = Bulk, E = Embossed Tape - 7" Reel, G = Embossed Tape - 13" Reel NOTE 2:T = Top Adjustment, S = Side Adjustment, B = Bottom Adjustment *Indicates patented models. 6 Specifications are subject to change without notice.
NOTE 1: Standard packaging; some options may require alternate packaging. Consult factory. T = Tube, B = Bulk, R = Tape and Reel NOTE 2: T = Top Adjustment, S = Side Adjustment *Indicates patented models. **Optional products (not recommended for new designs). Commercial/Industrial Through-Hole Sealed Specifications are subject to change without notice.7
游戏手柄规格书模板
游戏手柄规格书模板
1 目录 科目容页码 1 首页 1 2 目录及版本更新记录 2 3 产品总体造型及规格3-6 4 机械外观测试规格7-11 5 电气测试规格11 6 软件功能12-13 7 环境测试规格14-15 8 环保要求15 9 手柄标识及包装要求16 10 手柄发码协议16-18 2 版本更新记录： 3 产品总体造型及规格 3.1 总体造型
产品尺寸图:（单位：mm） 3.2 产品规格 类目规格附注传输媒质蓝牙2.1 载波频率 2.402-2.480GHz 协议蓝牙2.1 按键数量18个 LED 4个LED 对码上电无连接设备则进入对码模式，2分钟没对上码则进入睡眠模式 电池数量1PCS 锂电池 电池类型聚合物锂电池，3.7V/600mAH 电池寿命充满一次连续工作8H 节能正常工作时消费电流不超过100mA3.7V,有休眠设计,休眠时小于150uA3V 操作电压(min.) 3.3-4.2V 温度循环与高低温工作要求-10oC ~ +50oC 要求存储温度-20oC ~ +70oC 跌落测试高度 1.2m 6个面 2个循环石地面 按键力硅胶按键力度为160g,轻触开关力度160g 按键寿命(ABXY,方向键)硅胶按键100万次，R1，L1 100万次(Reset5000次)，Power，Clear，I键10万次； 包装方式PP袋包装
3.2.2 部品及表面处理/丝印规格 1．面壳蚀细纹，中间凹位，顶部高光，移印符号； 2．下壳蚀细纹； 3．A．B，X，Y键表面高光，字符凹，细纹面； 4．顶部两个按键表面高光，字符凹，细纹面； 5．十字键表面高光； 6．翻盖部三个按键表面高光，字符凹，细纹面； 7．翻盖面表面纹面，下半部为高光，左右两个装饰槽为高光，LOGO高光；
数字电位器说明
数字电位器说明 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
数字电位器 ?数字电位器(DigitalPotentiometer)亦称数控可编程电阻器，是一种代替传统机械电位器(模拟电位器)的新型CMOS数字、模拟混合信号处理的集成电路。数字电位器采用数控方式调节电阻值的，具有使用灵活、调节精度高、无触点、低噪声、不易污损、抗振动、抗干扰、体积小、寿命长等显着优点，可在许多领域取代机械电位器。 数字电位器的特点 ?数字电位器的特点是:寿命长(因无机械触点)、工作可靠、性能稳定、耐振动、体积小，能和数字电路或单片机灵活地结合在一起。 数字电位器工作原理 ?由于数字电位器可代替机械式电位器，所以二者在原理上有相似之处。数字电位器属于集成化的三端可变电阻器件其等效电路，如图1所示。当数字电位器用作分压器时，其高端、低端、滑动端分别用VH、VL、VW表示；而用作可调电阻器时，分别用R H、RL和RW表示。 图2所示为数字电位器的内部简化电路，将n个阻值相同的电阻串联，每只电阻的两端经过一个由MOS管构成的模拟开关相连，作为数字电位器的抽头。这种模拟开关等效于单刀单掷开关，且在数字信号的控制下每次只能有一个模拟开关闭合，从而将串联电阻的每一个节点连接到滑动端。 数字电位器的数字控制部分包括加减计数器、译码电路、保存和恢复控制电路和不挥发存储器等4个数字电路模块。利用串入、并出的加／减计数器在输入脉冲和控制信号的控制下可实现加／减计数，计数器把累计的数据直接提供给译码电路控制开关阵列，同时也将数据传送给内部存储器保存。当外部计数脉冲信号停止或片选信号无效后，译码电路的输出端只有一个有效，于是只选择一个MOS管导通。
电阻器、电位器标准精选(最新)
电阻器、电位器标准精选（最新） G5729《GB/T5729-2003 电子设备用固定电阻器:总规范》 G6663.1《GB/T 6663.1-2007 直热式负温度系数热敏电阻器第1部分:总规范》G7154.1《GB/T7154.1-2003 直热式阶跃型正温度系数热敏电阻器:限流用》 G7154.2《GB/T7154.2-2003 直热式阶跃型正温度系数热敏电阻器:加热元件用》G7154.3《GB/T7154.3-2003 直热式阶跃型正温度系数热敏电阻器:浪涌电流用》G7154.4《GB/T7154.4-2003 直热式阶跃型正温度系数热敏电阻器:敏感用》 G10193《GB/T10193-1997 电子设备用压敏电阻器：总规范》 G10194《GB/T10194-1997 电子设备用压敏电阻器：浪涌抑制型压敏电阻器》 G10195.1《GB/T 10195.1-1997 电子设备用压敏电阻器:碳化硅浪涌抑制型压敏电阻器评定水平E》 G10195.2《GB/T 10195.2-1997 电子设备用压敏电阻器:氧化锌浪涌抑制型压敏电阻器评定水平E》 G15883《GB/T15883-1995 电子设备用膜固定电阻网络空白详细规范:：评定水平E》 G16515《GB/T16515-1996 电子设备用电位器：分规范》 G17025《GB/T17025-1997 单圈旋转功率电位器分规范》 G17026《GB/T17026-1997 单圈旋转功率电位器评定水平E》 G17027《GB/T17027-1997 单圈旋转功率电位器评定水平F》 G17028《GB/T17028-1997 单圈旋转低功率电位器评定水平E》 G17029《GB/T17029-1997 单圈旋转低功率电位器评定水平F》 G17034《GB/T17034-1997 低功率非线绕固定电阻器评定水平F》 G17035《GB/T17035-1997 带散热器的功率型固定电阻器评定水平H》 GJ244A《GJB 244A-2001 有质量等级的薄膜固定电阻器总规范》 GJ601A《GJB601A-1998 热敏电阻器总规范》 GJ920A《GJB 920A-2002 膜固定电阻网络、膜固定电阻和陶瓷电容的阻容网络通用规范》 GJ955A《GJB 955A-2003 贵金属及其合金电位器绕组裸丝材规范》 GJ956A《GJB 956A-2003 电阻应变铂钨合金片、带、箔、丝材规范》 GJ1782《GJB1782-1993 压敏电阻器总规范》 GJ1809《GJB1809-1993 模拟直流高值电阻器通用规范》 GJ2828《GJB2828-1997 功率型线绕固定电阻器总规范》 SJ10774《SJ/T10774-2000 电子元器件详细规范:RT14型碳膜固定电阻器评定水平E》 SJ10775《SJ/T10775-2000 电子元器件详细规范:RT14型金属膜固定电阻器评定水平E》 SJ10798《SJ/T10798-2000 电子元器件详细规范MF11型直热式温度负系数热敏电阻器评定水平》 SJ10799《SJ/T10799-2000 电子元器件详细规范:MF53-1型直热式负温度系数热敏电阻器评定水平E》 SJ10872《SJ/T10872-2000 电子元器件详细规范RJ15型金属膜固定电阻器评定水平E》 SJ11113《SJ/T11113-1999电子元器件详细规范RJ型金属膜固定电阻器评定水平E》
ALPS音响音量电位器RK08H113003Q选型手册
电阻体数 单联安装方向 Vertical type 操作部长度 1mm 中央定位 无总阻值 10kΩ电阻规律 1B 焊接方法 Reflow 使用温度范围 -10℃ to +60℃电性能总阻值允许差 ±30%额定功率 0.03W 最高使用电压 50V AC, 20V DC 最大衰减量 70dB min.剩余电阻 20Ω or less 机械性能全旋转角度 200°±10°旋转扭矩 0.5 to 10mN?m 终端止挡强度 0.1N·m 轴推拉强度 10N 耐久性能 操作寿命10,000 cycles 最小订货单位(pcs.)日本 4,000出口 4,000 外形图 旋钮后安装型 RK08H系列 ｗｗｗ．ｊｅｐｓｕｎ．ｃｎ 深圳市捷比信实业有限公司
安装孔/端子排列图 1. DUMMY 端子,请在电路上以开放状态使用。 2. 斜线部表示的是焊锡部 电路图
包装规格 载带 梱包数(pcs.)1卷1,000 1箱/日本4,000 1箱/出口包装4,000 载带宽度(mm)16 出口包装箱尺寸(mm)401×397×139 焊接条件 回流方式的参考举例 1. 加热方式 为温风加热方式。 2. 温度测量方式 使用φ0.1～φ0.2的CA(K)或CC(T)进行测量，在焊接的连接部位置（铜箔面）测量，固定方式使用耐热胶带。 3. 温度分布
A B C D E F G H 回流焊 次数250℃200℃150℃150℃ 2 min.3s 40s 4 min. 2 time max. 1. 本产品, 在只有红外线的回流焊接炉中, 有焊接不附着的可能, 所以请使用温风回流焊接炉, 或红外线+ 温风回流焊接炉。 2. 上图所示温度是采用温风回流焊接方式时的电位器端子部的最高温度。因为根据电路板的材质, 大小, 厚度等的不同, 电路板温度和电位器表面温度有相差很大的可能, 请注意, 电位器表面温度不要超过250℃。 3. 根据回流焊接槽的种类, 条件不同结果不同, 请事先充分进行确认之后使用。 表示本系列共通的注释。 1. 本产品目录中产品的颜色，与实物的颜色有所差异。 2. 请以最小订购单位的N(整数）倍来订货。 3. 除了产品一览之外，还备有丰富的可适用产品规格。 4. 本产品可适应浸焊。需要时请指定「浸焊品」。但,背面调节型除外。 5. 推荐使用0.8mm to 1.2mm厚的印刷基板。使用1.6mm厚的时候，请另行洽谈。ｗｗｗ．ｊｅｐｓｕｎ．ｃｎ 深圳市捷比信实业有限公司
