机电工程深化设计管理办法
机电深化设计管理与实施方案(详细)
1，根据材料设备选型参数进行用电负荷核对计算，主要对电缆、开关、母线及电缆桥架、 线槽等大小进行核对计算；2，根据设备选型参数进行风量、制冷量、制热量、风压、管径 大小等进行核对计算；3，根据设备选型参数进行泵的扬程、管径大小等核对计算。
1，根据装修设计图对综合天花机电点位进行准确定位包括灯具、喷淋头、风口、烟感、温 感、检修口等，并使其能满足技术规范和使用功能的要求；2，根据装修设计图和产品选型 参数对墙面地面机电点位进行准确定位，包括给水点、排水点、 地漏、开关、插座、消防 设备等
同一路由。 – 遇管线交叉时，应本着“小管让大管、有压让无压”原则避让
• 方便施工的原则 • 方便系统调试、检测 、维修的原则 • 美观的原则 • 结构安全的原则
9
第四章 深化设计的组织与管理
• 深化设计部依据深化设计目录及设计要求和综合深化设计原则对深化设计图 纸进行审核，控制设计质量；在完成内部审核确认、项目部审核确认后，由 项目部负责呈交深化设计图纸审批。经审批确认后深化设计图纸由项目部加 盖“深化设计确认专用章”签发，作为工程施工图使用。项目中，我司与业 主、设计、监理、总包、其他分包等单位之间关于建筑和系统本体的信息沟 通和传递，都将以图纸为载体的方式进行，具体结构间下图：
检查顾问审批 意见并进行图
纸修改
1~3天
整理成档打印 图纸并签字准 备再次送审
1天
再次送 审设计/
共30天
顾问审
是
批/批准 4~7天
否
绘制设备基础 及基础大样图
并送审
晒成蓝图存档 并分发给各单 位作施工之用
15
Procedure Flow Chart For Production of Fitting Out Drawings 精装修图制作流程
浅谈民用建筑机电工程深化设计管理
浅谈民用建筑机电工程深化设计管理现如今，大多数的设计院呈现出来的设计图纸，通常只将管道及桥架的走向明确表示出来，定位都是在施工过程中由施工人员现场灵活布置。
这样就会存在管道及桥架定位在施工进行过程中相互打架而无法解决的情况，如果发生该状况，只能拆除已施工完成部分后进行重新调整安装。
这样不仅会增加施工周期耗费人力而且会造成材料的浪费，大大增加施工成本。
如何在使用功能满足的前提之下避免此类情况的发生呢？应在施工之前对图纸进行深化设计，将所有东西在同一图中反映，包括喷淋头、灯具、管线及桥架等等。
标签：建筑机电深化设计成本节约深化设计是指工程承包单位根据招标要求、合同条款、招标图、各相关专业施工图及现场施工条件等对投标图纸进行补充、完善及细化，原则上不改变原设计使用功能及工程造价。
1、深化设计范围包括但不限于：智能化、泛光照明、游泳池机电、SPA机电、厨房、洗衣房、A V视听。
其中电梯、发电机、擦窗机等设备定标后，设备供货商应根据现场施工条件，复核相关专业预留条件并完成设备安装图。
对结构、机电相关专业预留条件有变更要求时，由项目部提出变更建议申请设计部负责完成变更。
钢结构加工制作图原则上不得改变原主体设计，若对原主体设计有变更要求时，由项目部提出变更建议申请，设计部负责完成设计变更。
2、深化设计内容2.1工程承包单位应在项目部的组织下提交符合计划及合同要求的深化设计成果，其中应包含以下内容：（1）深化设计说明；（2）平面图、立面图、剖面图；（3）原理图、系统图（如有）；（4）重点部位安装节点图；（5）材料设备资料；（6）相关设计计算书（如有）；（7）《深化设计情况说明表》；（8）《深化设计变更事项说明表》。
2.2深化设计应注意的问题（1）工程承包单位必须严格按照国家规范、原设计标准等进行深化设计，同时设计成果必须满足指导现场施工的深度要求；（2）深化设计内容应包含所有与该工程有关的各专业图纸，并应与施工现场保持一致，如有与原设计图不一致的位置应在图纸中圈注，并在《深化设计情况说明表》中说明，如涉及费用变化还需在《深化设计变更事项说明表》中说明。

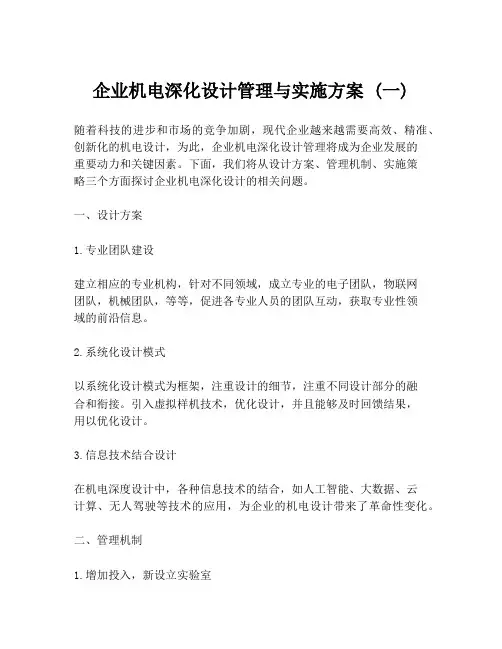

企业机电深化设计管理与实施方案 (一)
企业机电深化设计管理与实施方案 (一)随着科技的进步和市场的竞争加剧，现代企业越来越需要高效、精准、创新化的机电设计，为此，企业机电深化设计管理将成为企业发展的重要动力和关键因素。
下面，我们将从设计方案、管理机制、实施策略三个方面探讨企业机电深化设计的相关问题。
一、设计方案1.专业团队建设建立相应的专业机构，针对不同领域，成立专业的电子团队，物联网团队，机械团队，等等，促进各专业人员的团队互动，获取专业性领域的前沿信息。
2.系统化设计模式以系统化设计模式为框架，注重设计的细节，注重不同设计部分的融合和衔接。
引入虚拟样机技术，优化设计，并且能够及时回馈结果，用以优化设计。
3.信息技术结合设计在机电深度设计中，各种信息技术的结合，如人工智能、大数据、云计算、无人驾驶等技术的应用，为企业的机电设计带来了革命性变化。
二、管理机制1.增加投入，新设立实验室建立专用设计管理团队进行管理，每隔一段时间进行设计文件的检查，督促设计质量并发现其中存在的问题和不足，根据实际情况及时进行更正。
同时还要适时增加投资，新设立实验室，并且引进先进设备，为设计师提供更好的工作环境。
2.人才引进与培养企业应该进行人才引进和培训，从源头上保证企业设计的质量和效率。
同时建立良好的人才发展制度，不断提高员工能级，唤起员工的积极性和热情。
3.合理规划，协同推进企业需要强化沟通与协作，从整体规划上去协调各部门的设计需求，实现协同推进的效果，同时还可以整合各部门的资源，优化企业资源使用效果。
三、实施策略1.重视设备维护和保养为了使企业的设备运行更加稳定可靠，企业需要重视设备的维护和保养，制定相应的管理制度，加强设备的保养与检修。
2.完善质量检测系统企业应构建适合自己的质量检测机制，对不同的设计进行严格的测试和分析。
测试数据可以用于提高产品的质量，同时可以为未来的改进提供参考。
3.建立知识产权防护制度企业应加强对自有知识产权的保护，改善知识产权保护法规，防止知识产权被流失并合理运用社会资源，防止机构盗窃和泄密。
机电工程项目深化设计
机电工程项目深化设计1、项目深化设计管理本工程机电安装专业分包较多，机电安装包括生活给水系统、排水系统、防排烟系统、地下室人防系统、消防喷淋系统、气体灭火系统、变配电系统、动力照明系统、火灾自动报警控制系统等，工程专业系统多，地下室机房的管线设备密集、空间紧张，协调量大。
为保证本工程满足业主的使用功能需要、达到设计意图，整体质量、工期目标达到项目的整体目标，我们将设立深化设计部进行施工图纸的深化设计。
2、深化设计原则深化设计是指按照建筑师的设计图纸提出的做法要求，由指定承包单位进行具体细部设计，它是将施工各阶段的各节点细部做法进行认真细致的研究、选择最佳设计方案，并以设计图纸形式，报设计、业主审核批准，作为正式施工用图纸。
它是保证工程顺利进行按时完工和保证工程质量的关键所在。
在施工前将根据我们丰富的施工经验结合设计图，组织既有理论基础又有实际经验的技术人员进行深化设计。
(1)成立深化设计组，配备电气专业设计人员2名，给排水专业设计人员1名，通风空调专业设计人员2名。
深化设计组负责机电安装的深化设计，并负责各机电专业的深化设计管理与协调工作。
深化设计组配置四台电脑（内存：1G，硬盘：80G），一台宽幅打印机，采用AUTOCAD、OUATPLANT绘图。
(2)认真做好图纸会审，图纸会审之前，施工人员应认真熟悉图纸，通过图纸会审，领会设计意图，涵盖各分包系统绘制配合总图，包括机电综合施工图与综合土建要求图。
图纸内容能清楚反映所有机电安装的标高、宽度定位及有关与结构及装饰的准确关系。
包括详细的平面、立面和剖面图。
总体效果既能满足设计要求与验收规范，又能考虑交叉施工的合理性以及今后的维修方便，尽可能减少返工现象的发生。
(3)经过对设计图纸进行施工深化并报审批之后，制定施工方案并进行评审，在评审的基础上对施工方案进行优化，经审批后的施工方案作为指导安装施工规范行为的重要技术文件之一。
施工方案强调技术先进，经济适用，可操作性强。
机电深化设计注意事项
机电深化设计注意事项文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]关于机电深化设计一、机电深化设计管理流程1.1目的首先为什么要做机电深化设计呢，首先是甲方/业主的要求，目的是为了提高效率降低成本，对机电系统的优化给施工带来方便。
一句话————省时省力省钱。
1.2依据与甲方合同中的技术条款及甲方提供的施工图；以及相关国家规范、行业标准、标准图集、相关技术参数。
机电深化设计工作内容及出图种类划分：机电工程深化设计，主要取决于与业主合同的约定前期一般包括：——对原设计图纸提出问题；——方案及系统的优化；——系统的核算；——设备参数的核算；——平面布置的合理化建议；——根据甲方要求列出出图计划进度；——列出需出的图纸目录。
工程开始后，一般情况所出图纸包括以下：——机电管线预留预埋图；——机电管线综合平面图；——机电管线综合剖面图；——机电各专业深化设计平面图；——二次墙体综合留洞图；——设备机房大样图；——设备机房基础图；——卫生间大样图；——综合管井大样图；——管道支吊架图；——二次精装末端点位配合平面图；——三维管道图；——竣工图深化设计送审流程基本原则确保实现原始设计意图，实现业主及相关方的需求。
深化设计应以原设计为依据，在事先和原设计师充分沟通的基础上进行图纸深化设计，深化设计完成后，报原设计认可后才能进入下道程序。
管线布置排列一般原则（1）决定各管道的最终安装标高的从上到下依次是：排水管、电缆桥架、线槽、暖通管道、通风管道、给水及消防管道。
（2）电缆桥架、线槽尽量高位安装，通风管道中低位安装。
（3）电缆桥架与水专业管道应分开布置或布置在其上方，以免管道渗漏时损坏线缆造成事故，如必须在一起敷设，电缆应考虑设防水保护措施。
桥架与水管的平行最小净距400mm，交叉最小净距300mm。
（4）强电桥架与弱电线槽之间留有一定间距，以免互相干扰，有条件时，可分别布置在两侧，两者的间距一般不小于300mm。
机电工程深化设计方案
机电工程深化设计方案机电工程深化设计方案第一节概述根据以往类似工程的经验，招标图纸是本项目潜在承包商进行投标时的指导和资料，主要目的是为了预备工程造价估算和交回标书。
招标图中的主干管道、线槽桥架、主干电缆等的走向及安装以及竖井管道间、专业机房及末端用户位置的相关比例表示，但其中的管径、管道标高、末端电气支路和机房详图、竖井管道布置详图并未完全展示。
招标图仅展示基本的设计原理和主要设备的布置情况，供本项目潜在承包商在进行深化设计及施工图制作时作为参考和依据。
我司深刻理解并非常清楚应负起本合约内的系统的深化设计、施工图制作的责任，工程图纸的深化设计将作为我司提供服务的一个主要技术指标。
我司承诺将全面配合业主单位、设计单位完成土建综合留洞图和综合机电管廊管线深化、大跨度钢结构机电管线综合深化、虹吸雨水及溢流系统深化、电气次干线、末端动力照明支路深化等设计工作，以及全面配合设计院完成精装修综合天花图等设计工作。
第二节深化设计的流程经过审批的各专业系统初步设计后，下发经过审批的CSD综合管线图、精装修设计图纸。
内部专业深化设计相关专业深化设计，调整设计及参数，进行专业交叉审核和复核参数和数据。
符合要求后，由专业负责人审核。
设计负责人审核后，进行修改设计，符合设计后，施工负责人审核设计调整。
顾问公司审批符合要求后，发放深化设计图纸，进行设计交底。
修改设计后，进行施工调整和设计变更，最终完成竣工图纸。
内部审核修改完善后，报送竣工图纸符合要求。
顾问公司审批后，完成深化设计流程。
第三节深化设计的标准我方将呈交与本次范围有关的资料包括所有材料、装置和设备的完整资料，如产品技术资料说明书、装配指引、详图和证明文件等供审核。
所有的深化设计必须符合所有国家和北京市及建设行业主管部门所颁布的最新法规、法定职责、条例、规范、规格、标准、施工准则、业务条例等各项法定要求。
所有深化设计必须符合所有国家和北京市及建设行业主管部门所制定的规范及准则，并应按投标时的最新版本执行。
机电工程图纸深化设计
机电工程图纸深化设计1深化设计组织架构1.1深化设计组织架构图1.2深化设计相关人员职责机电工程师 机电施工技术员机电施工技术员 BIM 绘制人员2深化设计软件应用本工程机电系统齐全，管线多，特别是机房、地库、管井等部位，管线布置非常密集。
对此，我单位将利用自身优势，以深化设计为技术手段，现场设置深化设计部，由具有丰富设计和施工经验的专业人员负责工程的深化设计工作。
采用AutoCAD、BIM建筑信息建模技术等专业软件进行深化设计。
对我司施工的主要机房机电设备、管线计算机三维模型，绘制三维效果图。
与设计院及其他相关专业承包商密切联系，相互协作，在施工过程中充分领会设计意图，高标准完成机电工程施工。
不同的深化设计部位有不同的要求，所表达的重点也有所不同。
我单位将根据各种软件不同的特点，合理运用，使深化设计更好的指导施工。
3深化设计流程管理和质量控制3.1深化设计流程管理3.2深化设计内容3.2.1深化设计工作内容3.3深化设计质量控制3.3.1深化设计的原则机电各专业管线综合平衡深化设计过程中应与设计院保持紧密联系，密切合作。
机电深化设计是在原设计的基础上，根据现场施工工艺的要求以及施工配合、施工定位的需要进行图纸的补充说明。
深化设计过程应遵循下表的原则：3.3.2深化设计绘图原则我单位在深化设计过程中应积极与土建及其它分包紧密配合，相互协调，严格遵循以下原则：4深化设计组织协调本工程机电系统复杂，专业分包商多。
作为主要机电承包商，除做好本次招标范围内电气、给排水、通风、消防系统的综合布置与现场施工配合，还将协调本工程所有机电专业管线，从而使各机电专业分包紧密配合，现场施工紧张有序进行。
施工中，各专业管线综合平衡协调和管理包括以下几个方面的内容：1机电各专业管线综合平衡协调和管理工作流程为保证各项工作顺利实施，避免各专业管线冲突，减少现场返工，我项目部将制定一系列协调、管理流程，并不断完善，规范各专业分包商各项工作，保证工作有条不紊地进行。
机电工程的深化设计管理
机电工程的深化设计管理机电图纸深化设计能力机电深化设计团队的成员组成公司利用优势资源组建专业深化设计团队，团队的成员来源为公司具有丰富设计和现场经验的工程师，已完成各类大型项目共计100余个。
深化设计的资源和管理资料规范通过对诸多大型项目机电技术服务，不但锻炼出了一批业务精、能力强的工程师，还积累了丰富的资源，，可以满足不同客户对机电技术服务。
软件资源我公司与知名专业软件公司有着良好的合作关系，能够提供的二维、三维绘图服务。
在公司项目的实施过程中，深化设计团队根据工程需要开发了若干机电实用软件，以提高图纸质量，更好指导设备选型和优化设计，并为业主的后期管理提供价值服务。
深化设计应用软件（摘录部分）工程设计中，由于各种原因，提供参数一般较为保守。
提高了工程造价，尤其提高了工程后期的维护费。
根据我公司多年深化设计经验并结合系统调试结果，在参照国内设计规范、设计手册的基础上，开发了空调、电气专业的机电系统计算软件。
该软件可以用于风管系统、水管系统、以及电气的管线和设备参数计算和校核，为机电系统管线和设备准确选型提供了依据，同时也保证机电各系统高效低成本运行。
安装软件进入工作界面内部数据库计算结果支架计算软件应用对于大型机电项目，大型管道多。
尤其是大型空调冷热水管道、机电管井。
受力分析复杂，如果处理不好，将造成严重的安全事故。
我公司的支架受力计算软件可以动态分析管道各支架受力状况，为选取合适管道支架、管道波纹补偿器提供依据。
避免设计失误造成管道安全事故。
需计算管道分析界面1分析界面2 分析界面3计算结果根据计算结果绘制相关图纸Auto plant 与3Dmax 绘制三维图纸在管线复杂或施工重难点位置，采用3D软件绘制相关图纸，除了能更好的指导施工外，还为机电工程以后的培训、移交、后期维护工作提供了有利帮助。
AUTO PLANT 制作三维图纸3DMAX制作图纸示例深化设计管理公司建立深化设计管理制度并严格执行，保证项目图纸的进度、质量。
企业机电深化设计管理与实施方案(一)
企业机电深化设计管理与实施方案(一)随着社会的不断进步，企业机电设备的设计、制造、使用和维护的要求也越来越高。
在这个背景下，如何做好企业机电深化设计管理与实施方案成为了每个企业所面临的重要问题。
一、建立权责清晰的组织架构企业在做好机电深化设计管理与实施方案时，需要建立权责清晰的组织架构。
该架构应包括企业领导层、技术部门、质控部门和生产部门等，各部门需要明确自己在整个设计流程中的责任和角色。
企业可以建立明确的工作流程和设计标准，从而确保设计方案的高质量和风险控制。
二、强化团队协作和沟通机制在机电深化设计过程中，需要各个部门之间紧密协作和充分沟通，减少信息漏洞和误解。
因此，企业需要建立团队协作机制和沟通平台，比如常规机械设计会议和技术交流会，以便及时沟通和协作问题的解决。
此外，企业可以通过IT技术自动化类似于云平台等在线协作方案，更便捷地管理设计过程。
三、注重技术研发和质量管理在机电深化设计管理与实施方案过程中，企业需要注重技术研发和质量管理。
在技术研发方面，企业可以加强与技术机构的研发合作，引入先进的技术和设备，开发新的机电设备，保持技术的领先地位。
在质量管理方面，企业可以建立质量管理体系和安全控制系统，加强产品设计、制造、测试、维护和改进的各个环节，尽最大程度保障设计方案的疏漏排查档案。
四、积极推广标准化和模块化的设计企业可以积极推广标准化和模块化的设计，以达到产品系列化、平台化的目标。
标准化和模块化的设计可以最大程度地降低开发成本和提高设计效率，同时也便于后期的产品维护和升级。
同时，企业可以建立标准化的数据库和智能化机械设计工具，提高设计效率和减少设计成本。
总之，企业机电深化设计管理与实施方案需要在组织架构、团队协作、技术管理、质量管理、标准化设计等方面下藤蔓，定期进行设计评估和改进，持续提高企业的竞争力和综合实力。
机电安装工程图纸的深化设计流程跟其要求
机电安装工程图纸的深化设计流程与要求机电安装工程图纸的深化设计流程与要求 1、前言近年来，建筑市场发展很快，随着承包业方式多样化EPC、DB 等，对施工单位能提供的服务需求也越来越广，不仅限于按图施工，图纸的深化设计成为招标要约的条件渐成惯例，可以使工程建设在满足施工设计的规定下更加优化。
不仅要达到设计的要求，同时还能满足业主与其管理公司、咨询公司和机电设计顾问公司等对工程的最终目标与过程控制的需求因而施工单位必须进行认真策划，使深化设计更臻完善。
2、深化图设计的工作流程与要求以商务酒店为例现在大型商务酒店工程大多实行建筑机电系统设计深化与施工为一体的工程总承包模式，要求机电安装施工单位对招标图纸进行深化再设计，经业主或业主聘请的专家如咨询公司专家、机电工程顾问、声学环保顾问、酒店管理顾问、精装顾问等审核和原设计单位批准后才能投入施工，通常深化设计工作流程和要求如下: 2(1 工作流程成立深化设计小组——明确设计思路——设计参数的收集熟悉建筑图、精装图以与功能区划分，领会业主方的技术要求，了解关键设备与材料的型号规格、安装工艺要求等——提出深化设计大纲——各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主和顾问审批——审批通过后绘制机电综合图——机电综合图与精装修核对无误后送业主和顾问审核——原设计单位批准——审批通过后打印施工图并分发各专业施工班组——对现场施工人员进行设计和施工交底——配合施工与对施工过程中发现的问题与时反馈和修改图纸——绘制竣工图 2(2 要点说明1根据工程特点、合同范围、专业内容确定深化设计的人员，组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。
2充分作好深化设计的准备工作，对影响深化设计工作的前提条件进行分析、寻求建设单位的协助，主动积极的促使建设单位、精装单位提供最新的建筑图纸、精装图纸，并要求建设单位顾问、咨询与时对功能区进行划分和确认。
机电安装工程图纸的深化设计流程及要求
机电安装工程图纸的深化设计流程及要求在建筑工程领域，机电安装工程是一个至关重要的组成部分，它涵盖了电气、给排水、暖通空调等多个系统的安装与调试。
而机电安装工程图纸的深化设计则是确保工程顺利进行、提高施工质量和效率的关键环节。
一、深化设计前的准备工作在开始深化设计之前，需要进行一系列的准备工作。
首先，要收集和整理原始设计图纸，包括建筑图、结构图以及机电专业的初步设计图纸。
这些图纸是深化设计的基础，必须确保其完整性和准确性。
其次，要深入了解项目的要求和目标，包括业主的需求、使用功能的特殊要求以及相关的规范和标准。
同时，还需要对施工现场进行勘察，了解实际的空间布局、结构条件等，以便在深化设计中能够充分考虑现场的实际情况。
此外，组建一个专业的深化设计团队也是必不可少的。
团队成员应包括具有丰富经验的机电工程师、绘图员等，他们能够协同工作，共同完成深化设计任务。
二、深化设计的流程1、初步分析与规划对原始设计图纸进行仔细的分析，找出其中可能存在的问题和不足之处。
同时，根据项目的要求和现场实际情况，制定初步的深化设计方案和计划，明确各个系统的布局和走向。
2、详细设计在初步方案的基础上，进行详细的设计工作。
这包括确定设备的选型和规格、管道的管径和材质、线缆的规格和敷设方式等。
同时，要绘制详细的平面图、剖面图、系统图等，清晰地表达各个系统的构成和连接关系。
3、碰撞检查利用专业的软件对深化设计图纸进行碰撞检查，检查不同系统之间、机电设备与建筑结构之间是否存在冲突和碰撞。
如果发现问题，及时进行调整和优化，以避免在施工过程中出现返工和变更。
4、与其他专业的协调机电安装工程与建筑、结构等其他专业密切相关，因此在深化设计过程中，需要与其他专业进行充分的协调和沟通。
例如，与建筑专业协调机电设备的安装位置和预留孔洞，与结构专业协调管道和支架的固定方式等。
通过协调，确保各个专业的设计能够相互配合，避免出现矛盾和冲突。
5、审核与审批完成深化设计图纸后，需要进行内部审核和审批。
中建总公司机电深化设计管理规定(试行本)
机电深化设计管理规定文件状态2006版 第1次修订编制机电分公司审核批准目 录第一章 机电深化设计管理流程 ............................................ 3 1.1 目 的.............. ...............................................3 1.2 适用范围........................................................... 3 1.3 编制依据........................................................... 3 1.4 机电工程深化设计出图种类 ........................................... 3 1.5 深化设计送审流程 ................................................... 3 第二章 机电深化设计出图流程 ............................................ 4 2.1 工作程序 .......................................................... 4 2.1.1 原图为初步设计深度 ................................................ 4 2.1.2 当招标图为施工图深度 .............................................. 9 第三章 机电深化设计出图内容及要求 ..................................... 10 3.1 深化设计一般内容： ............................................... 10 3.2 基本要求： ....................................................... 10 3.2.1 图框 ............................................................. 10 3.2.2 图纸版号 ......................................................... 10 3.2.3 图纸组成 ......................................................... 10 3.2.4 图面设置 ......................................................... 10 3.3 工作接口 ......................................................... 11 第四章 机电深化设计控制管理 ........................................... 12 4.1 深化设计关键控制点 ............................................... 12 4.1.1机电人员派驻现场前应进行深化设计工作内容培训 ...................... 12 4.1.2项目前期重点 ...................................................... 12 4.1.3项目中期重点 ...................................................... 12 4.1.4重点做好图纸送审台帐 .............................................. 12 4.1.5设计问询 .......................................................... 13 4.1.6深化设计总结 ...................................................... 13 4.2 总部和项目之间的对接 .............................................. 13 4.2.1机电设计分包商选择 ................................................ 13 4.2.2总部对项目的管理方法 .............................................. 15 第五章 机电深化设计协调配合管理 ....................................... 16 5.1 与土建施工的配合与服务 ............................................ 16 5.1.1工程进度控制配合 .................................................. 16 5.1.2工序协调配合 ...................................................... 16 5.1.3与土建承包单位的配合与程序 ........................................ 16 5.1.4结构施工中与土建专业的配合内容 (17)机电深化设计管理规定文件状态2006版 第1次修订编制机电分公司审核批准5.1.5与土建结构施工中外墙结构施工的配合 ................................ 18 5.1.6与土建专业的配合程序 .............................................. 18 5.2 深化设计阶段的配合： ............................................. 19 5.2.1 综合协调 ......................................................... 19 5.2.2 强弱电系统的衔接 ................................................. 19 5.2.3 与消防电分包工程分包的协调与配合 ................................. 19 5.2.4 消防电气系统调试的配合 ........................................... 19 5.2.5 与中水处理设备供应及安装分包工程. (19)机电深化设计管理规定文件状态2006版 第1次修订编制 机电分公司 审核 批准第一章 机电深化设计管理流程1.1 目的规范机电公司深化设计工作程序，提高图纸制作质量，统一图纸制作规则，内容，出图深度。
机电深化设计方案
机电深化设计方案1 机电深化设计标准（1）深化设计标准要求深化设计主要涉及到主要管道及设备的复核，机房和管井内设备及管道的布置，平面管线布置根据控制标高调整管道的综合排布及重点部位的剖面详图，根据管道的综合布置调整管线的预留预埋、各专业的管线布置、组合支架的设置、风口灯具等与精装修配合的吊顶布置等。
深化设计的实施及管理控制要点：表1-1 深化设计的实施及管理控制要点（2）深化设计原则深化设计应遵循设计图纸清晰、美观、便于施工、经济、满足使用功能等原则。
2 机电专业深化设计管理制度及审批流程（1）管理机构设置及管理职责（2）深化设计管理机构项目经理部下设深化设计部，负责深化设计管理、协调工作,深化设计技术负责人负责本工程的深化设计管理工作，并选派多名具有丰富的设计和施工经验的机电工程、BIM专业设计师，采用先进的3DsMAX、Revit MEP等机电三维设计软件进行管线密集部位的综合协调，直观地反映机电管线在三维空间中的位置，确保所绘制的深化设计图纸准确、科学、先进。
（2）机电深化设计的审批流程（2）深化设计的管理制度和范围1）本项目机电专业必须按工程进度呈交本合同范围有关系统的深化设计和施工图，供业主审批。
有关图纸内容须包括平面、立面和剖面图。
除显示所有有关设备、管道、电气线路和附属配件的布置安排外，还需显示各附件的位置、施工土建配合要求、与其它机电分包合同的分接口和一切施工所需的大样详图。
施工图深度必须达到业主及设计顾问的标准要求，送审图纸并向当地有关单位送审。
2）施工总承包负责配合精装修设计的调整要求，进行设计调整后的深化设计工作，同时负责深化施工图的送审，通过以及所产生的所有相关费用报送。
报送由业主指定的深化施工图审图单位审核。
3）有关图纸经各审批单位初步批阅后，本项目机电专业深化设计组立即综合有关意见加以修改，然后再安排送审，直至图纸获批准为止。
图纸获批核后，经业主审批盖章，然后再分发业主、设计单位、测量师、工地等单位作为施工记录和验收之用。
机电深化设计管理与实施
机电深化设计管理与实施
扬安集团有限公司
目录
? 第一章 ? 第二章 ? 第三章 ? 第四章 ? 第五章
深化设计理解与运用 深化设计内容与要求 深化设计原则 深化设计组织与管理 深化图纸制作细则
第一章 深化设计的理解与运用
根据目前建筑市场的特点，由设计单位所提供图纸的深 度只能达到招标图纸所显示的深度，并未达到施工图之 深度，特别是大型复杂综合性工程项目和高装修的高档 工程项目中，更是经常会根据现场的实际情况和客观条 件的变化进行设计变更。那么这要求施工单位具有施工 图或者招标图的二次设计能力，根据业主或者设计单位 提供的原理图、条件图、设计变更等，结合现场实际情 况、施工进度需要、选型设备的参数、土建条件的变化 、装修图的要求等结合自身的特点进行施工图或招标图 的二次设计，这就是我们常说的深化设计。
深化设计的分类
? 设计单位完成方案设计，施工单位完成施工图设计。 ? 设计单位已有施工图但不完备，如设备房大样只给出大致
的布置，施工单位根据实际的设备选型尺寸完成补充设计。 ? 设计图纸已达到施工图要求，但具体实施过程中仍需继续
施工细化，主要体现在机电管线的综合布局、定位、标高 等，同时根据装修装饰的设计方案，进行水电空调未端设 备的定位设计等。 ? 设计图纸已达到施工图要求，但具体实施过程中存在设计 修改的情况，特别是建筑布局和装修方案的设计修改，要 求施工单位结合这些变更进行相应的机电修改设计。
深化设计的定义
“深化设计”是指在业主或设计顾问提供的施图或招 标图的基础上，在不改变原设计原理和条件的前提下 ，结合施工现场实际情况，对图纸进行细化、优化、 补充和完善。深化设计后的图纸满足业主或设计顾问 的技术要求，符合相关地域的设计规范和施工规范， 并通过审查，图形合一，能直接指导现场施工和工程 量清单的结算。
机电工程整体深化设计方案
机电工程整体深化设计方案一、机电深化设计部署1、结合工程整体部署，我单位将机电深化设计分为三个阶段，在前期我单位将在项目技术负责人的组织下，选派多名资深机电工程师组成深化设计组，由深化设计组领导水暖专业、电气专业深化设计小组进行本工程的深化设计管理、协调工作；施工过程中由各专业工程师对各专业管线进行管线的深化设计工作；到后期各专业分包进场后，联合各专业分包进行二次深化设计工作。
3、机电深化设计流程二、深化设计管理、协调与实施的重要性及重点分析1、深化设计管理、协调与实施的重要性本工程专业涉及多，不仅有总承包范围内的深化设计部分还有业主分包的各专业部分深化设计部分，因此，施工图深化设计的及时与否，将是影响该工程能否顺利施工的一个关键。
为此，我公司将充分发挥自有设计力量，由总承包项目经理部承担施工图深化设计及设计协调等工作，进一步深化设计施工图，并提交原设计认可，对不属于自行施工范围的工作，担负起设计协调、配合的职责，以解决各专业隐含的矛盾，保证工程的顺利施工。
2、深化设计管理、协调与实施的重点分析及应对措施本工程涉及深化图纸设计的内容多、专业面较广，深化图纸不但包括由我总承包范围完成的结构及相关机电专业的深化设计，还包括与业主分包单位的精装修、弱电、精密空调、设备等专业深化设计协调与管理工作。
对于我总承包范围内的深化设计主要体现在机电专业的综合机电图纸设计及与业主分包单位的深化设计协调与管理工作方面，同时，由于本工程的特点及重要性，对于我总承包方的深化图纸设计管理不论在初步深化图纸设计阶段，还是在工程实施阶段深化图纸设计管理阶段均面临有一定困难和挑战，既要保证深化图纸设计的可操作性，还要进行参与深化图纸设计方全面综合协调和管理，同时还要切合工程实施过程中的相应的变动做出适时、适当的修改，以最终符合经过设计批准过的深化图纸的规定和要求，满足本工程建筑总承包工程全面适用及功能性要求。
主要应对措施：首先在我方进场后，根据招标文件要求，结合施工图纸和以往类似工程施工经验，还要编制详尽、切实、可行、适用的综合图深化设计方案，该设计方案同时征得业主与设计的同意后方可实施。
机电工程BIM深化设计方案
机电工程BIM深化设计方案1、深化设计本项目应用案例结合本工程实际情况，根据我司在其他类似项目的消防水泵房安装深化设计经验，采用CAD和BIM技术对本项目进行有针对性的深化设计。
1.2、机房深化设计原则首先根据本工程实际工况计算对设备进行参数复核，并根据消防各系统的技术参数对设备选型参数进行复核，必要时进行重新选型（需要获得业主和设计的同意，按照相关规定进行调整）。
根据消防设备的实际细部尺寸，对机房进行规划性初步设计，配置设计管线和所有部件。
根据实际管线的尺寸核算相关技术参数和机电设备的运行噪声，设计选型消声降噪的设备和技术措施。
完成机房的深化设计，并配置完成相关配套设备、设施和管线的设计，以及楼宇自控传感器的位置。
在机房设计中强调要重视检修空间，特别是要确保设备的便于清洁、保养和检修。
2、重点区域机电管线BIM建模方案2.1、BIM技术概述BIM(Building Information Modeling)建筑信息模型作为一种新的工程信息的载体，贯穿项目全生命周期的各个阶段，让项目不同参与方都可以根据需要在合适的时间获取合适的信息，辅助对项目的理解，减少常见的错误，支持与项目有关的工作决策。
其特点是可视化、参数化和可协同化。
本项目机电安装工程，专业繁多，施工交叉多，施工工艺复杂，为确保项目更加高效的实施并满足业主要求，作为项目消防专业分包单位，我单位机电总包单位要求进行BIM建模，此外，在本项目的施工过程中，我们将配合业主、总包在深化设计、施工工艺、工程进度等方面充分使用BIM技术，以提高专业施工水平、工程管理信息化水平及工程管理工作的效率。
2.2、BIM总体实施目标在本工程项目中，我单位将按照业主的要求和标准，建立基于REVIT 2013软件平台的BIM模型，采用Navisworks、3D-MAX等相应的软件进行4D、5D 施工模拟、工序模拟，制作专业漫游动画等，并达到以下目标：2.3、BIM深化设计工作流程根据土建及机电总包单位提供建筑建构的REVIT或CATIA模型，我单位将应用BIM技术对本工程消防管线综合图纸辅助深化设计，以大大加强设计对施工的控制和指导以及对设计成果的二次校核。
机电深化设计管理制度
第一章机电深化设计流程1.1.主要依据：•业主提供的初设图或施工图•合同文件中的设备明细表•业主招标过程中对承包方的技术答疑回复•相关的国家及行业规范1.2.深化设计的目的•合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
•综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
•综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
•确定管线和预留洞的精确定位，减少对结构施工的影响•弥补原设计不足，减少因此造成的各种损失。
•核对各种设备的性能参数，提出完善的设备清单，并核定各种设备的订货技术要求，便于采购部门的采购。
同时将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
•合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
•综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
•完成竣工图的制作，及时收集和整理施工图的各种变更通知单。
在施工完成后，绘制出完成的竣工图，保证竣工图具有完整性和真实性。
1.3.深化设计流程流程如下图01 1.4.深化设计图纸出图顺序出图顺序如下：1.5.深化设计主要工作内容：•建筑本体部分：•尺寸：细化标注尺寸，如各种平面管线的平面位置、标高、间距，立管及其他所有需定位的机电设施的尺寸、距相应建筑墙体、梁、柱的距离要求等。
各机电专业系统部分：•深化系统设计，如详细标明各种管线的规格、材料、连接方式，阀门、灯具、风机盘管、暖风机、变风量末端装置的技术规格及应用部位等。
•完善系统原理图中的细节部分，使原理图更加明确，工艺流程更加合理。
管线综合部分：•完善局部断面、立面及平面的管线汇总工作，确定各种管线的标高、位置及交叉时的解决方法，制作机电综合协调图、综合机电土建配合图，如：机电预留预埋图、吊顶综合平面布置图等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
1、图纸种类
包含且不仅限于深化设计平面图及局部剖面图、综合管线平面图、综合天花平面图、 综合预留洞预埋管图、管井布置平立剖面图、支吊架平面及大样图、深化施工平面图、 深化施工系统图、设备安装大样图等。
2、出图流程
图 纸 专业划分 种类
出图程序 图层处理
与土
建配 合 图 给排水专业
纸
管线协调 管线/基础定位
弱电机房接地端子预留图 须标注尺寸，位置
综合 协 调 各专业
图
留洞及基础图
卫星接收天线基座图
须标注基础尺寸，位 置
机电管线综合协调平面图 各专业管线综合协调
图层叠加 综合协调图
机电管线综合协调剖面图
须标注管道及线槽 尺寸及定位，标高及 关专业的平面协调 关系 须标注管道及线槽 尺寸及定位，标高及 相关专业的空间位 置
1.6 完成竣工图的制作，及时收集和整理施工图的各种变更洽商单。在施工完成后， 绘制出完成的竣工图，保证竣工图具有完整性和真实性。
2、编制依据
2.1 甲方提供的招标图图或施工蓝图 2.2 合同文件中的设备明细表 2.3 甲方招标过程中对承包方的技术答疑回复 2.4 相关的国家及行业规范
二、机电深化设计出图流程
12
图层： •动力管道 •动力管道文字标注（注：含阀部件）
文字： •动力管道文字标注引出至走道外。
间距(见附件)： •动力管道间距原则上按保温后间距不少于 100mm 布置。
颜色： •动力系统的图层颜色统一按随层处理；
2.5 电气专业： 图层：
•高压电气桥架 •干线桥架（注：含母线槽等） •照明桥架 •人防电气桥架 文字： •文字标注尽量引出至走道外； 间距： •线槽间距原则上左右距离不少于 100mm，上下距离不小于下层线槽高度布置； 颜色： •电气桥架系统的图层颜色统一按随层处理； 2.6 弱电专业： 图层： •综合布线线槽 •安防线槽 •广播线槽 •消防电线槽 •工艺线槽 •楼控线槽 文字：
5.3.1 机电重点项目机电深化设计图纸包括：深化设计平面图及局部剖面图、综合 管线平面图、综合天花平面图、综合预留洞预埋管图、管井布置平立剖面图、支吊架平 面及大样图、深化施工平面图、深化施工系统图、设备安装大样图等。建议使用 BIM 技 术进行绘制。
5.3.2 机电非重点项目机电深化设计图纸包括：综合管线平面图、设备安装大样图、 管井布置平立剖面图。 5.4 深化设计的管理
10
•弱电专业图层，颜色——品红色 •保温及支架图层，颜色——253 色 1.3 图纸版号：升级顺序为 O、A、B、C、┅┅； 1.4 图纸组成： 图例及相应说明 深化设计平面图及局部剖面图 综合管线平面图 综合天花平面图 综合预留洞预埋管图 管井布置平立剖面图 支吊架平面及大样图 深化施工平面图 深化施工系统图 设备安装大样图 1.5 综合管线布置图绘制标准 1.5.1 尺寸标注 •直线箭头颜色线宽随层 •线型比例：1 •标注样式：DIM-100 •箭头:建筑标记 •箭头大小：150 •尺寸线范围：100 •尺寸线偏移：100 •文字颜色：随层 •文字高度：300 •文字偏移：60 •文字样式：ROMANS •标注全局比例：1 •标注线性比例：1 1.5.2 字体设置 •字体——仿宋-GB2312，字高——400，字宽——0.8（1：150；1：200） •字体——仿宋-GB2312，字高——300，字宽——0.8（1：100） 2、专业图纸处理 2.1 暖通专业： 图层： •空调风系统：空调风管 空调风管文字标注（注：含阀部件） •空调水系统：空调水管
暖通专业
留洞及基础图 图层处理 管线协调
管线/基础定位
出图内容
出图深度
各层给排水，消防水一次墙 须标注洞口尺寸，洞
及二次墙及楼板留洞图
口位置
卫生间墙板留洞图
生活，消防水泵房水泵基础 图
水箱基础图 各种机房设备基础图
须标注基础尺寸，基 础位置，基础标高
各层空调水，空调风留洞图 须标注洞口尺寸，洞 口位置
专业图层处理 管线/设备定位 专业深化设计
设备选型 设备定位 专业深化设计
生活，消防水泵房大样图 水箱间大样图
须标注设备及管道 尺寸及平面定位，标 高
各类机房大样图
采暖平面图
采暖系统图 空调水平面图 空调风平面图
供回水支干管、坡 度，散热器的位置及 数量
系统管线的标高、管 径、坡度 水管尺寸定位及标 高，位置，坡度等
卫星及有线电视平面/平面 管线/线槽/桥架定位 图
公共广播系统平面/平面图
专业深化设计
三、机电深化设计出图内容及要求
1、基本要求
1.1 图框：注明所参考的相关图纸的图号、图名、版号及出图日期，图纸项目名称专业 名称---系统名称---图纸序列号。
1.2 专业图层、颜色设置 •暖通专业图层，颜色——绿色 •给排水专业图层，颜色——青色 •消防水专业图层，颜色——蓝色 •动力专业图层，颜色——143 色 •电气专业图层，颜色——红色
机电工程深化设计管理办法
第一章 总则
第一条 目的
为了规范总承包公司机电工程深化设计工作程序，提高图纸绘制质量，统一图纸绘 制规则、内容、出图深度，提高公司核心竞争力,满足市场经营需要，实现创优目标， 结合公司实际情况，特制定本办法。
第二条 适用范围
本办法适用于中建一局总承包公司承接的所有工程。
第三条 定义
11
空调水管文字标注（注：含阀部件） 文字：
•空调风管文字标注可标在风管中间，空调水管文字标注引出至走道外。 间距(见附件)：
•空调风管间距原则上按不少于 150mm 布置，空调水管间距原则上按保温后间距不少 于 100mm 布置；具体间距可参见附表。 颜色：
•空调风系统及空调水系统的图层颜色统一按随层处理。 2.2 给排水专业： 图层：
8
电气专业
冷却塔大样图 热力站大样图
设备，管线平面尺寸 定位，标高等
专业图层处理
室内照明平面图
插座供电平面图 管线/线槽/桥架定位
专业深化设计
动力干线平面图 动力桥架平面图
动力配电箱系统图 照明配电箱系统图
室内动力电缆沟剖面图
灯具及开关平面布 置、管线选取、管线 的敷设； 插座布置、管线选取 及敷设； 配电箱、桥架、母线、 线槽的协调定位、选 取、平面图的绘制； 动力、照明配电箱系 统图的绘制、二次原 理图的控制要求的 注明； 尺寸，位置，标高
3
计相互交圈，相互吻合，各专业分包编制的机电深化设计图应实行总包、专业分包双方 签字认可。
5.4.4 项目机电部负责对指定分包单位进行的深化设计图纸进行审核并呈报甲方 或设计单位审批。
5.4.5 项目机电部负责向甲方、监理单位和设计单位提出设计方面的合理化建议。
第三章 附则
第六条 权限
本办法由总承包公司技术部制定并负责解释，自发文之日起执行。
防雷平面图
尺寸，位置
专业图层处理 管线/线槽/桥架定位 专业深化设计
设备间接地平面图
弱电接地平面图
变配电室照明平面图
变配电室动力平面图，动力 干线平面图 动力桥架平面图 变配电室平面布置图
高压供电系统图
接地线、端子箱的位 置、高度；平面图的 绘制 接地线、端子箱的位 置、高度；平面图的 绘制； 灯具及开关的平面 布置、管线选取、管 线的敷设； 配电箱、桥架、母线、 线槽的协调定位、选 取、平面图的绘制； 高、低压柜；模拟屏； 直流屏；变压器等的 布置 系统图的绘制
防雷接地引出接点图
须标注洞口尺寸，洞 口位置 须标注洞口尺寸，洞 口位置
与土 建专 业配 合图
弱电专业
留洞及基础图
配电箱暗装留洞图
图层处理 桥架/线槽/管线协调
各层桥架，线槽穿墙及楼板 留洞图 竖井小间楼板留洞图
弱电管线进户预留预埋图
须标注洞口尺寸，洞 口位置
弱电各机房线槽穿墙及楼板 桥架/线槽/管线定位 留洞图
专业图层处理
各层给水平面图，系统图
须标注管道尺寸及 平面定位，标高
管线/设备定位
各层雨水，污水平面图，系 统图
7
深化 设计 图纸
给排水专业
暖通专业 深化 设计 图纸
专业深化设计 卫生洁具选型
管线/器具定位
各层消防水平面图，系统图
卫生间大样图
须标注设备及管道 尺寸及平面定位，标 高
大样图 设备选型 设备定位 专业深化设计
5.4.1 项目机电部负责与甲方和设计单位沟通，了解掌握设计意图、功能要求及设 计标准，获取项目图纸供应计划并掌握供图动态。
5.4.2 项目机电部负责完成总承包自营范围内机电系统所有的深化设计工作并呈 报甲方或设计单位审批。
5.4.3 项目机电部负责协调各专业分包的深化设计工作，确保各专业分包的深化设
1.4 核对各种设备的性能参数，提出完善的设备清单，并核定各种设备的订货技术 要求，便于物资部门的采购。同时将数据传达给深化设计以检查设备基础、支架是否符 合要，协助结构设计绘制大型设备基础图。
1.5 综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足 够多的空间完成各种管线的检修和更换工作。合理布置各专业管线，最大限度的增加建 筑使用空间，减少由于管线冲突造成的二次施工。
第七条 附件
附件 1：机电工程深化设计作业指引
4
一、目的及依据
机电工程深化设计作业指引
1、编制目的
1.1 规范项目二次机电深化设计阶段的操作流程，加强对此阶段各环节的监控，达 到确保设计质量、进度和控制成本的目的。
1.2 确定管线和预留洞的精确定位，减少对结构施工的影响，弥补原设计不足，减 少因此造成的各种损失。
风管尺寸定位及标高， 风口的位置及尺寸等
冷冻机房大样图 空调机房大样图 屋顶风机平面图
