监控摄像头参数详细介绍大全一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。
比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。
1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。
当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。
增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。
镜头的主要参数视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。
焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。
光圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。
通常用F（光通量）来表示。
F=焦距（f）/通光孔径。
在摄像机的技术指标中，我们可以常常看到6mm/F1.4这样的参数，它表示镜头的焦距为6mm，光通量为1.4，这时我们可以很容易地计算出通光孔径为4.29mm。
在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。
2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。
和以前的CMOS感光元件相比，CCD的感光度是CMOS的3到10倍，因此CCD芯片可以接受到更多的光信号，转换为电信号后，经视频处理电路滤波、放大形成视频信号输出。
模拟监控摄像头参数详细介绍
监控摄像头参数详细介绍一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。
比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。
1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。
当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。
增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。
镜头的主要参数视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。
焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。
光圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。
通常用F（光通量）来表示。
F=焦距（f）/通光孔径。
在摄像机的技术指标中，我们可以常常看到6mm/F1.4这样的参数，它表示镜头的焦距为6mm，光通量为1.4，这时我们可以很容易地计算出通光孔径为4.29mm。
在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。
2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。
和以前的CMOS感光元件相比，CCD的感光度是CMOS的3到10倍，因此CCD芯片可以接受到更多的光信号，转换为电信号后，经视频处理电路滤波、放大形成视频信号输出。
监控设备详细技术参数
海康威视50米红外摄像机技术参数型号型号海康威视50米红外摄像机名称700TVL 1/3" CCD红外防水筒型摄像机摄像机传感器类型1/3" SONY EXVIEW HAD CCD II信号系统PAL/NTSC有效像素PAL:976(水平)×582(垂直)NTSC:976(水平)×494(垂直)最低照度0.001Lux @ (F1.2,AGC ON),0 Lux with IR0.0014Lux @ (F1.4,AGC ON),0 Lux withIR快门1/50（1/60）秒至1/100,000秒镜头*********(16mm可选)水平视场角：13.5°(25mm)镜头接口类型CS接口日夜转换模式电子彩转黑水平解析度700TVL同步方式内同步视频输出1Vp-p Composite Output（75Ω/BNC）信噪比大于62dB一般规范工作温度和湿度-30℃~60℃,湿度小于90%(无凝结) 电源供应AC24V±10%功耗15W防护等级IP66红外照射距离100-110米尺寸(mm) 116.8×97.3×255.1重量2500g主要特性•采用高性能SONY CCD•分辨率高,600TVL,图像清晰、细腻•低照度,0.1Lux @ (F1.2,AGC ON),0 LUX with IR•支持自动彩转黑功能,实现昼夜监控•符合IP66级防水设计,可靠性高海康威视30米红外摄像机技术参数型号型号海康威视30米红外摄像机名称600TVL 1/3" CCD红外防水枪型摄像机摄像机传感器类型1/3" SONY Super HAD CCD II信号系统PAL/NTSC有效像素PAL:752（水平）×582（垂直）NTSC:768（水平）×494（垂直）最低照度0.1Lux @ (F1.2，AGC ON)，0 LUX with IR0.2Lux @ (F1.8，AGC ON)，0 LUX with IR快门1/50（1/60）秒至1/100,000秒镜头*********(3.6mm,6mm,8mm,16mm可选),水平视场角:22.72°(12mm)镜头接口类型M12日夜转换模式电子彩转黑水平解析度600TVL同步方式内同步视频输出1Vp-p Composite Output（75Ω/BNC）信噪比大于52 dB一般规范工作温度和湿度—10℃~60℃，湿度小于90%（无凝结）电源供应DC12V±10%功耗6W MAX防护等级IP66红外照射距离30-40米尺寸(mm)86.5×83×165.5重量1000g主要特性采用高性能SONY CCD•分辨率高,600TVL,图像清晰、细腻•低照度,0.1Lux @ (F1.2,AGC ON),0 LUX with IR•支持自动彩转黑功能,实现昼夜监控•符合IP66级防水设计,可靠性高海康威视高清D1录像机参数视音频输入模拟视频输入16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应音频输入16路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）视音频输出CVBS输出2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）分辨率：PAL制式704*576、NTSC制式704*480VGA输出1路,分辨率：1024*768/60Hz，1024*768/70Hz，1280*1024/60Hz HDMI输出1路，分辨率：1024*768/60Hz，1280*1024/60Hz，1920*1080/60Hz音频输出2路，BNC接口（线性电平，阻抗：600Ω）视音频编码参数视频压缩标准H.264视频编码分辨率4CIF/DCIF/2CIF/CIF/QCIF视频帧率PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒视频码率32Kbps-2048Kbps，可自定义，最大6144Kbps码流类型复合流/视频流音频压缩标准OggVorbis音频码率16kbps双码流支持同步回放最多支持16路硬盘驱动器类型8个SATA接口最大容量每个接口支持容量大于2TB的硬盘外部接口语音对讲输入2个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）网络接口1个，RJ45 10M/100M/1000M自适应以太网口串行接口1个，标准RS-485串行接口；1个，标准RS-232串行接口；1个，键盘485串口USB接口3个，USB 2.0报警输入16路报警输出4路其他电源AC220V，47--63 HZ功耗≤70W工作温度-10℃--＋55℃工作湿度10％--90％机箱19英寸标准2U机箱尺寸445mm（宽）×470mm（深）×90mm（高）重量（不含硬盘）≤8Kg海康威视红外高速云台参数主要特性红外功能：• 最低照度0Lux• 采用高效红外阵列，低功耗，照射距离达80m• 红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度，使图像达到理想的状态• 内置热处理装置，降低球机内腔温度，防止球机内罩起雾• 恒流电路设计，红外灯寿命达3万小时系统功能：• 采用1/4"索尼高性能CCD, 图像清晰• 精密电机驱动, 反应灵敏, 运转平稳, 精度偏差少于0.1度, 在任何速度下图像无抖动• 支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别• 支持三维智能定位功能, 配合DVR和客户端软件可实现点击跟踪和放大• 支持多语言菜单及操作提示功能, 用户界面友好• 支持数据断电不丢失• 支持断电状态记忆功能, 上电后自动回到断电前的云台和镜头状态• 支持光纤模块接入• 支持内置温度感应器, 可显示机内温度• 支持防雷、防浪涌、防突波功能• 室外球达到IP66防护等级• 支持RS-485线路故障诊断功能, 把故障信息, 如地址错误、波特率错误等以文字形式显示在视频画面上• 支持曼码协议及线路故障诊断功能, 把故障信息, 如地址错误、波特率错误等以特殊字符形式显示在视频画面上• 支持定时启动预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描等功能• 支持密码保护功能, 防止被人恶意修改球机菜单参数• 支持球机标题功能, 可在视频画面叠加中、英文字符• 支持区域扫描和显示, 球机在设定的区域设定的时间内没收到控制命令就执行区域扫描, 并显示区域名称机芯功能：• 支持自动光圈、自动聚焦、自动白平衡、背光补偿和低照度(彩色/黑白)自动/手动转换功能, 宽动态功能可选• 可设置多达24块隐私屏蔽区域, 位置、大小可调整, 画面内可同时有8块区域被屏蔽云台功能：• 水平方向360°连续旋转, 垂直方向-10°-90°, 支持自动翻转, 无监视盲区• 水平预置点速度最高可达240°/s, 垂直预置点速度最高可达200°/s• 水平键控速度为0.1°~160°/s, 垂直键控速度为0.1°~120°/s• 支持256个预置位, 并具有预置点视频冻结功能• 支持8条巡航扫描, 每条可添加32个预置点• 支持4条花样扫描, 总记录时间大于10分钟• 支持比例变倍功能, 旋转速度可以根据镜头变倍倍数自动调整• 支持守望功能, 预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)• 支持报警功能, 内置7路报警输入(优先级可调)和2路报警输出, 支持报警联动, 可在报警后触发报警输出/·调用预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描应用场景可广泛应用于需要大范围高速监控的无光和光线较弱的场所, 如：河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。
常见视频监控设备接线图

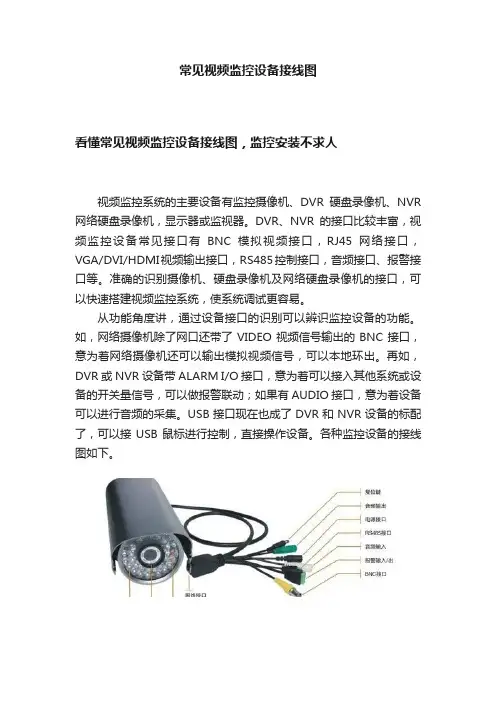

常见视频监控设备接线图看懂常见视频监控设备接线图，监控安装不求人视频监控系统的主要设备有监控摄像机、DVR硬盘录像机、NVR 网络硬盘录像机，显示器或监视器。
DVR、NVR的接口比较丰富，视频监控设备常见接口有BNC模拟视频接口，RJ45网络接口，VGA/DVI/HDMI视频输出接口，RS485控制接口，音频接口、报警接口等。
准确的识别摄像机、硬盘录像机及网络硬盘录像机的接口，可以快速搭建视频监控系统，使系统调试更容易。
从功能角度讲，通过设备接口的识别可以辨识监控设备的功能。
如，网络摄像机除了网口还带了VIDEO视频信号输出的BNC接口，意为着网络摄像机还可以输出模拟视频信号，可以本地环出。
再如，DVR或NVR设备带ALARM I/O接口，意为着可以接入其他系统或设备的开关量信号，可以做报警联动；如果有AUDIO接口，意为着设备可以进行音频的采集。
USB接口现在也成了DVR和NVR设备的标配了，可以接USB鼠标进行控制，直接操作设备。
各种监控设备的接线图如下。
看懂摄像机、DVR、NVR设备的接线图，从此监控安装不求人，视频监控轻松搞定视频监控设备常见25种接口，技术人员必备的监控知识视频监控设备有各种接口，通过接口来连接不同的设备，使实不同的功能。
常见的有视频接口、音频接口、网络接口，HDMI接口、VGA接口，RS485接口等，因设备功能的不同，设备接口或多或少，或不同或相同。
比如NVR设备有网口、HDMI和VGA的视频输出接口用于接显示器，而没有NBC的视频接口，因为NVR是网络硬盘录像机，只接收IP数字视频流。
而DVR设备是硬盘录像机，接模拟信号的，需要有BNC接头，同时也需要联网和视频输出，所以同样有网口，HDMI和VGA视频信号输出接口。
视频监控系统中的监控摄像机、DVR、NVR等设备常见的接口整理了一下，不少于25种，每种的功能用途以图片的形式进行说明，视频监控各种设备接口如下。
今天，对于一些小型视频监控系统，有些接口已经消失，常用的有网口、USB口、HDMI接口等。
