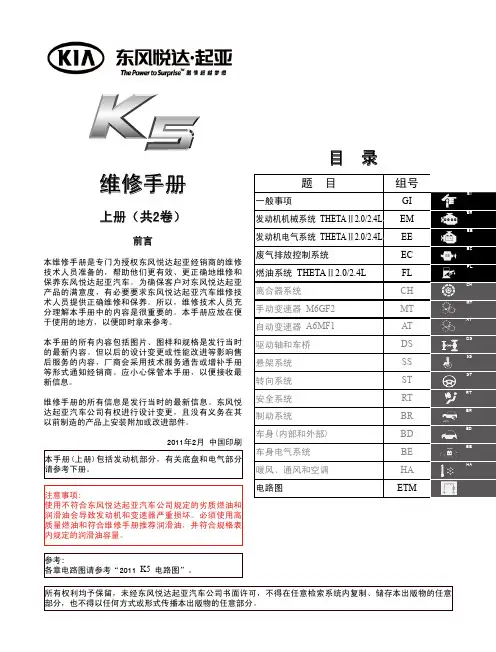

2011起亚K5自动变速器系统维修手册
K5维修手册 TFc
2011年2月 中国印刷
本手册(上册)包括发动机部分，有关底盘和电气部分 请参考下册。
安全系统 制动系统 车身(内部和外部) 车身电气系统 暖风、通风和空调
RT BR BD BE HA
AT RT BR BD BE HA
注意事项: 使用不符合东风悦达起亚汽车公司规定的劣质燃油和 润滑油会导致发动机和变速器严重损坏。必须使用高 质量燃油和符合维修手册推荐润滑油，并符合规格表 内规定的润滑油容量。
AT
本手册的所有内容包括图片、图样和规格是发行当时 的最新内容。但以后的设计变更或性能改进等影响售 后服务的内容，厂商会采用技术服务通告或增补手册 等形式通知经销商。应小心保管本手册，以便接收最 新信息。
驱动轴和车桥 悬架系统 转向系统
DS
DS
SS
SS
ST
ST
维修手册的所有信息是发行当时的最新信息。东风悦 达起亚汽车公司有权进行设计变更，且没有义务在其 以前制造的产品上安装附加或改进部件。
在本手册中 警告 ：提醒您在某些粗心大意会导致人身伤害的地方应特别小心。
注意 ：避免您操作出错，从而避免车辆损坏及人身伤害。
参考 ：向您提供辅助信息，帮助您完成个别程序。
以下内容为您在进行车辆方面的工作时应遵守的一般警告内容。 ■ 为了保护眼睛，必须配戴安全镜。 ■ 当需要在车身下作业时必须使用安全支座。 ■ 除非程序详细规定，否则必须确保点火开关处于“OFF”位置。 ■ 当维修车辆时，设置驻车制动装置。若在配备自动变速器的车辆上作业，除非程序详细
驱动轴和车桥 悬架系统 转向系统
2011起亚K5车身电气系统维修手册 第二章
数据流
SYFBE1093N
BE-118车身电气系统
概要说明
1.根据不同输入信号，对执行的很多功能而言存在各种变化状态。
-警戒
-警戒等待
-自动闭锁计时器1状态
-自动闭锁计时器2状态
-警戒保留
-重新警戒
-警报
-预警戒
-解除警戒
条件1：至少一个车门开锁
(4个车门没有关闭=ON)或(行李箱开启开关=ON)或(发动机罩开关=ON)
钥匙插入：钥匙插入开关=ON
钥匙插入1：钥匙插入开关=ON或IGN1=ON或IGN2=ON
H1：危险警告灯闪烁1次(闭锁)，频率是1秒
H2：危险警告灯闪烁2次(开锁)，频率为0.5秒/ON，0.5秒/OFF
自动闭锁计时器1：30秒
自动闭锁计时器2：30秒
警戒等待计时器：30秒
行李箱计时器：30秒
行李箱标记:删除缺省值
规定扭矩:
0.7~0.5 N.m(0.07~0.1 kgf.m,1.0~0.7 lb-ft)
SVGBD0039D
5.向后滑动外部手柄(A)进行拆卸。
STFBE1344D
BE-112车身电气系统
6.分离外部手柄连接器(A)。
STFBE1086D
行李箱盖开启开关
1.分离蓄电池负极(-)端子。
2.拆卸行李箱装饰板。
行李箱天线
1.分离蓄电池负极(-)端子。
2.拆卸行李箱横向装饰板。(参考BD部分-"内饰")
3.分离行李箱天线连接器(A)，拧下螺母(2个)后，拆卸行李箱天线(B)。
STFBE1081D
外部保险杠天线
1.分离蓄电池负极(-)端子。
2011款东风悦达起亚K2维修手册(下册)
SQBBD2150C
5. 拧下固定螺栓，拆卸后座椅固定支架(A)。
SQBBD2152C
3. 拧下固定螺钉和卡扣后，拆卸分隔板侧面装饰板(A)。
SQBBD2153C
SQBBD2151C
6. 拧下固定螺钉，拆卸后轮罩装饰板(A)。
8. 拆卸后座椅安全带盖(A)。
7. 分离高架制动灯连接器(A)。
SQBBD2154C
SQBBD2162C
3. 拧下后保险杠侧固定螺钉和卡扣，分离保险杠侧面。
SQBBD2166C
SQBBD2165C
6. 拆卸后保险杠(A)。
7. 分离后保险杠主连接器(A)。
SQBBD2169C
8. 按拆卸的相反顺序安装。
SQBBD2168C
1.前头枕垫 2.前座椅头枕套 3.前座椅靠背盖 4.前座椅靠背垫 5.前头枕导轨 6.扶手保护盖 7.扶手侧盖
2. 分离连接器(A)。
SQBBD2170C
3. 按拆卸的相反顺序安装。
SQBBD2172C
SQBBD2171C
1. 拧下固定螺钉，拆卸座垫倾斜旋钮(A)。
3. 拧下固定螺钉，拆卸前座椅外保护罩(A)。
4. 按拆卸的相反顺序安装。
SQBBD2176C
SQBBD2173C
2. 按下靠背倾斜手柄(A)与锁销(C)之间的突起(B)，松开 锁销(C)。沿箭头方向拉动，拆卸靠背倾斜手柄(A)。
5. 拆卸前保险杠(A)。
6. 按拆卸的相反顺序安装。
SQBBD2161C
1.后保险杠 2.后保险杠侧面支架[右侧]
3.后保险杠侧面支架[左侧]
SQBBD2517C
1. 分离连接器(B)，拧下后组合灯固定螺母。 2. 拆卸后组合灯(A)。
2011起亚K5车身电气系统维修手册 第四章

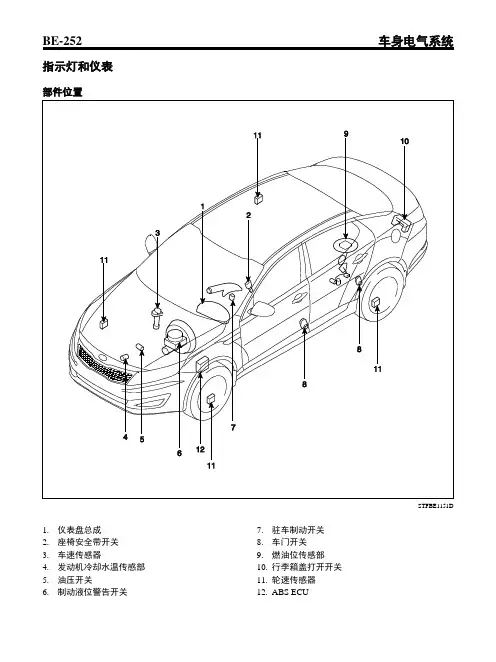

指示灯和仪表部件位置STFBE1151D1.仪表盘总成2.座椅安全带开关3.车速传感器4.发动机冷却水温传感部5.油压开关6.制动液位警告开关7.驻车制动开关8.车门开关9.燃油位传感部10.行李箱盖打开开关11.轮速传感器12.ABS ECU仪表盘部件STFBE1152LSTFBE1153LSTFBE1156N说明ECO驱动系统此系统向驾驶员提供实时反馈，鼓励经济-驾驶。
ECO指示灯亮起，辅助您以最经济的方式驾驶。
以高燃油效率驾驶时绿灯亮。
燃油效率取决于驾驶员的驾驶习惯和路面状态。
当变速器位于P、R、N位置或运动模式，或者选择瞬时油耗模式时系统停止操作。
电路图STFBE1154NSTFBE1198DSTFBE1199DSTFBE1155NSTFBE1200D检查车速表1. 调整轮胎压力至规定值。
2. 在车速表测试仪上驱动车辆。
应用适当的车轮止动块(A)。
3. 检查车速表指针指示范围是否在标准值范围内。
注意当测试时，禁止突然操作离合器或急加速/急减速。
参考轮胎磨损或轮胎压力过大或过小时，会增加检测结果误差。
ETKE100E(km/h)速度 (km/h) 公差(km/h) AT MT 20 +4.4 +0.38 +5 +1.4 40 +4.71 +0.69 +6 +2.2 60 +5.01 +0.99 +7.2 +3 80 +5.31 +1.29 +8.4 -4 100 +5.61 +1.59+9.6 +5速度 (km/h) 公差(km/h) AT MT 120 +5.92 +1.9 +10.6 +6 140 +6.22 +2.2 +11.8 +7 160 +6.52 +2.5 +13 +8 180 +6.82 +2.8 +14 +9 200 +7.13 +3.11 +15 -10 220 +7.43 +3.41 +16 +11 240 +7.73 +3.71 +17 +12 260 +8.03 +4.01+18 +13(MPH)速度 (km/h)公差(km/h) A/T M/T 20 +2.31 -0.16 +3.7 +1.3 40 +2.73 +0.26 +4.7 +2.2 60 +3.15 +0.68 +5.9 +3.1 80 +3.57 +1.1 +6.8 +4.0 100 +3.99 +1.52 +7.7 +4.9 120 +4.41 +1.94 +8.6 +5.8 140 +4.83 +2.36 +9.5 +6.7 160+5.25 +2.78+10.4 +7.8转速表1.连接GDS至诊断连接器或安装转速计。
2011起亚K5车身电气系统维修手册 第三章
防盗警报喇叭继电器
STFBE1431N
门锁闭锁/开锁继电器
STFBE1432N
BE-240车身电气系统
行李箱盖释放继电器输出
STFBE1433N
电动门窗继电器输出
STFBE1434N
保险丝和继电器BE-241
除霜器和前除冰器继电器
STFBE1435N
BE-242车身电气系统
3.检查1号端子与2号端子之间的导通性。
NO
说明
NO
说明
1
燃油加油口门B+
3
搭铁
2
燃油加油口门执行器
4
行李箱盖开关
STFBE1110D
4.
按下固定卡扣(B)后，拆卸燃油加油口门开关总成(A)。
STFBE1111D
BE-228车身电气系统
保险丝和继电器
部件位置
STFBE1143N
1.除冰器继电器
2.未使用
ￚ检查IMS控制开关是否工作正常。
1.连接连接器并重新装配IMS控制开关。
2.重新装配座椅侧盖。
BE-204车身电气系统
座椅加热器开关
电路图
STFBE1125N
座椅电气BE-205
STFBE1126N
BE-206车身电气系统
STFBE1367N
座椅电气BE-207
STFBE1368N
BE-208车身电气系统
19.按钮起动继电器3(IG2)
20.未使用
燃油加油口门BE-229
STFBE1144N
BE-230车身电气系统
继电器盒(发动机室)
部件
STFBE1145L
保险丝和继电器BE-231
K5维修手册 3.EE

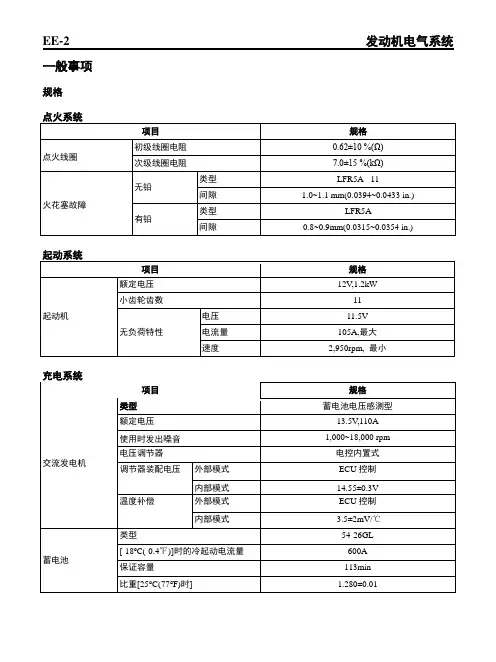

一般事项规格注意•冷起动电流量：在规定温度和最低电压保持7.2V 以上情况下，30 秒钟蓄电池所能供应的电流。
•备用容量比是在26.7℃(80.1℉)温度下，蓄电池能传送25A 电流并保持最低端子电压10.5V的总时间。
参考SVGE1011LSXMEE9103L故障检修MICRO 570 测试仪MICRO 570 测试仪有着测试充电和起动系统功能，包括含蓄电池、起动机和交流发电机。
注意由于存在可能的个人伤害，在对蓄电池进行操作时，一定注意并应用适当的保护眼睛措施。
EBKD001A键区键区上MICRO 570按钮提供以下功能：LBGE012A蓄电池测试程序1.将测试仪连接到蓄电池上。
-连接红夹子和蓄电池正极(+)。
-连接黑夹子和蓄电池负极(-)。
EBKD001C注意稳固地连接夹子。
如果屏幕上显示“检查连接处”。
重新稳固地连接夹子。
2.测试仪显示是否蓄电池连接在“车内”或“车外”。
按下箭头键和ENTER键确认您的选择。
SXMEE9129D ENTER键，CODE键生成MENU键打印和并输出数据给PC。
选择测试在车内蓄电池/起动/充电系统分析仪3. 选择CCA 或CCP 其中一个并按ENTER 确认。
SXMEE9130D参考CCA ：冷起动电流量，在-0.4℉(-18ºC)温度下起动时的SAE 规格。
4. 依据在蓄电池标签上标记的CCA 值，按上/下键设定屏幕上显示的CCA 值，使两者一致并按ENTER 键确定。
EBKD001F参考在测试仪上显示的蓄电池级别(CCA)必须与蓄电池标签上标记的级别相同。
5. 测试仪将引导蓄电池测试。
SXMEE9131D6. 测试仪显示的蓄电池测试结果包括电压和蓄电池级别。
必须依据Micro 570并参考下表所示的蓄电池测试结果采取相关措施。
SXMEE9132D蓄电池/起动/充电系统分析仪设置比率 660 CCA蓄电池/起动/充电系统分析仪 ***测试***660 CCA 蓄电池/起动/充电系统分析仪12.41V 694CCA 蓄电池状态良好警告无论何时填写蓄电池的索赔文件，必须附带打印的蓄电池测试结果。
2011起亚K2自动变速箱系统维修手册
发动机类型汽油1.4/1.6液力变矩器3-元件、1-段、2-相式液力变矩器尺寸Φ225mm(8.8583in.)油泵类型Parachoid变速器壳类型分离摩擦要素离合器:3个制动器:2个OWC:1个行星齿轮2个传动比1档 2.9192档 1.5513档 1.0004档0.713倒档 2.480主传动比 3.849油压平衡活塞2个失速转速2,000~2,700rpm蓄能器4个电磁阀6个(PWM:5个，VFS:1个)变速杆档位6档(P、R、N、D、2、L)变速器油滤清器1个•PWM:脉冲宽度调制•VFS:可变压力电磁阀控制线束支架14.7~21.6 1.5~2.210.8~15.9变速杆总成螺栓17~21 1.7~2.112.3~15.2阀体盖固定螺栓9.8~11.8 1.0~1.27.2~8.6放油塞39.2~49.0 4.0~5.028.9~36.1滚动支架螺栓107.9~127.511.0~13.079.6~94.149.0~68.6 5.0~7.036.2~50.6变速器安装支架螺栓60~80 6.0~8.043.4~57.8变速器油正品DIAMOND ATF SP-III或SK ATF SP-III6.8L(1.80U.S gal.,7.19U.S.qt.,5.98lmp.qt.)后盖液力变矩器壳阀体盖LOCTITE FMD-54609200-38001,3N000(梁)09200-2S100，2S200(支架)SFSMT1008D在09200-38001,3N000(梁)上装配09200-4X000(适配器)和09200-2S100，2S200SFSMT1001LSFSMT1009DSFSMT1010D 发动机支撑夹具(适配器)SFSMT1011DD5221000EKAA006C新式小型自动变速器(A4CF1)用于Gamma1.6汽油发动机上。
通过下列新的主要特性，变速器(A4CF1)在耐久性、燃油消耗及效率方面有所改善。
2011起亚K5悬架系统维修手册目录
悬架系统一般事项规格 ----------------------------------------------------- SS-2 规定扭矩----------------------------------------------- SS-3 专用维修工具 ---------------------------------------- SS-5 故障检修----------------------------------------------- SS-6 前悬架系统前悬架系统部件位置-------------------------------------------- SS-8 前支柱总成部件-------------------------------------------------- SS-9 更换------------------------------------------------- S S-10 分解------------------------------------------------- S S-11 检查------------------------------------------------- S S-11 前下摆臂更换------------------------------------------------- S S-12 检查------------------------------------------------- S S-12 前稳定杆更换------------------------------------------------- S S-13 检查------------------------------------------------- S S-17 前横梁更换------------------------------------------------- S S-18 后悬架系统部件位置---------------------------------------------- S S-22 后减振器部件------------------------------------------------- S S-24 更换------------------------------------------------- S S-25 检查------------------------------------------------- S S-25 后上摆臂更换------------------------------------------------- S S-26 检查------------------------------------------------- S S-26 后下摆臂更换------------------------------------------------- S S-27 检查------------------------------------------------- S S-28后稳定杆检查 ------------------------------------------------ SS-29 后辅助臂更换 ------------------------------------------------ SS-30 检查 ------------------------------------------------ SS-30 纵臂更换 ------------------------------------------------ SS-31 后横梁更换 ------------------------------------------------ SS-33 轮胎/车轮轮胎轮胎磨损 ------------------------------------------ SS-35 车轮轮毂螺母拧紧顺序------------------------------ SS-36 车轮定位前轮定位 ------------------------------------------ SS-37 后轮定位 ------------------------------------------ SS-38 轮胎压力检测系统部件位置 ------------------------------------------ SS-39 TPMS 传感器说明 ------------------------------------------------ SS-41 拆卸 ------------------------------------------------ SS-42 安装 ------------------------------------------------ SS-43 TPMS 接收器说明 ------------------------------------------------ SS-52 操作 ------------------------------------------------ SS-55 更换 ------------------------------------------------ SS-55。
k5自动变速器
AT-59
SSLAA1002N SSLAA1003N
AT-60
自动变速器系统
检查
1. 使用 GDS 检查输入和输出速度传感器的信号波 形。
规格: 参考"信号波形"部分
拆卸
1. 拆卸蓄电池和蓄电池托盘。 (参考EE部分-"充电系统")
2. 拆卸车底护板(A)。
4. 拆卸阀体盖(B)和有眼螺栓(A)。 规定扭矩： (A)34.3~44.1N.m(3.5~4.5kgf.m,25.3~32.6lb-ft) (B)13.8~14.7 N.m(1.3~1.5 kgf.m,9.4~10.8lb-ft)
自动变速器系统
4. 拆卸通风软1.4~1.6 kgf.m,10.1~11.6lb-ft)
SHGAT1109D
6. 分离电磁阀连接器(B)和油温传感器连接器(A)， 拧下螺栓(3个)。
规定扭矩: 9.8~11.8 N.m(1.0~1.2 kgf.m,7.2~8.7 lb-ft)
500.14~9.81 (5.1~0.1,72.54~1.42)
50~850 5.1
SSLAT0018D
自动变速器控制系统
电路图
AT-73
SSLAA1124N
AT-74
检查
1. 将点火开关转至OFF。 2. 分离油温传感器连接器。 3. 测量传感器信号端子与传感器搭铁端子之间的
电阻。 4. 检查电阻值是否在规定值范围内。
AT-69
规格
直接控制VFS[管路压力] ▷控制类型: 常低型
控制压力 kpa(kgf/㎠, psi)
电流值(mA)
内部电阻(Ω)
500.14~9.81 (5.1~0.1,72.54~1.42)
2011起亚K5车身电气系统维修手册 第六章
用户口令的注册仅被"记忆"状态的 PCM(ECM) 接收。第一次向 PCM(ECM)注册用户口令前，口 令处于"初始"状态，不能进行失效保护操作。
SBKBE9122N
点火开关 ON，使用有效钥匙(记忆钥匙)，通过 诊断仪输入用户口令，开始注册程序。注册成功 后，用户口令状态可由"初始"状态改变为"记忆" 模块(A) SMARTRA 与点火开关钥匙上的发射器进行通信。 以 RF( 频 率 为 125kHz) 信 号 进 行 无 线 通 信 。 SMARTRA 模块安装在接近中央横梁的仪表板后部。
线圈天线接收发射器发射的 RF 信号，此信号通过 SMARTRA 转变为串行通信信号。PCM(ECM)接收的 信号转变为 RF 信号，并通过天线向发射器发送。
(参考大灯) 3. 朝箭头方向拧下调整螺栓(B)，拆卸大灯水平调
整执行器(A)。
车身电气系统
4. 按拆卸的相反顺序安装。
STFBE1304D
大灯水平调整装置 大灯水平调整模块
电路图
BE-397
STFBE1465N
BE-398
车身电气系统
说明
根据行驶环境和车辆的负荷状态，调整大灯光照点， 保持驾驶员的前方视野，防止对方车辆驾驶员的炫 目，确保驾驶安全。
已经注册的钥匙如果通过同一种方式进行注册，会 被 PCM(ECM)识别，拒绝接受钥匙，并把这个信息 发送给检测仪。
PCM(ECM)拒绝注册无效的钥匙。系统会把此信息发 送给检测仪。钥匙无效可能是因为发射器故障或其 他原因，如注册程序的失败等。如果 PCM(ECM)检 测到发射器和 PCM(ECM)的验证不同，则认为钥匙 无效。
变速箱维修手册
HW25505T变速器维修手册大同齿轮公司2011年8月目录目录 (2)第一章HW25505T系列变速器的拆装 (3)第一节HW25505T系列变速器的拆装的基本要求 (3)第二节变速箱拆装 (4)2.1从整车上拆卸变速箱总成 (4)2.2 变速箱总成的拆装 (4)2.3轴总成的拆装 (7)2.4后盖总成的分装 (10)2.5小盖总成的拆装 (11)2.6拨叉轴总成的装配 (12)第二章维修注意事项 (14)第三章常见故障及排除 (15)第四章维修工具 (16)第一节专用工具清单 (16)第二节通用工具清单 (16)第一章HW25505T系列变速器的拆装第一节HW25505T系列变速器的拆装的基本要求变速箱拆卸的基本要求如下：○1分解变速箱总成之前，必将变速箱外壳彻底清洗干净；○2变速箱的分解必须在一个清洁的地方进行，避免让灰尘或其它杂物进入变速箱内部，否则会加剧磨损和损坏轴承；○3拆卸轴承要使用专用工具，拆下的轴承要仔细的清洗；○4分解各个分总成时，要把所有零件按拆卸时的顺序放在干净的工作台上，避免零件丢失，又便于装配；○5拆卸卡簧应使用卡簧钳；○6在拆卸零件过程中，一定要注意施加在轴或壳体等零件上力量的大小，请勿野蛮操作，避免损坏零件，有些零件是禁止拆卸的，绝对禁止向正在运转的从动件施加外力。
⑦拆卸某些部件必须使用专用工具，使用专用工具时参考本维修手册及专用工具说明书。
变速箱装配过程中的基本要求：○1熟悉装配要求、所要装的零部件的外观形状，正常的零件装完后所处的位置，防止个别的不合格品的使用。
○2装配前做好零件自检，检查所要装的零件，保证表面的清洁及无明显制造缺陷，尤其重要结合面部不得有毛刺、磕碰伤等，如：油封的配合面及装配时的过渡面，齿轮齿面不得有明显磕碰等。
○3拿零件时要轻拿轻放，不得碰伤零件的表面、尤其是重要结合面。
○4装完零件后，零件表面如果被零铜锤等敲击，要把零件表面上残留的铜屑擦除干净，保证零件表面的清洁。
K5维修手册9.DS
DS-2 驱动轴和车桥一般事项一般事项DS-3DS-4 驱动轴和车桥前桥总成前轮毂/转向节部件STFDS1004C1.驱动轴螺母2.制动盘3.轮毂4.车轮轴承5.卡环6.防尘盖7.转向节8.驱动轴前桥总成DS-5更换1. 轻微拧松车轮螺母。
举升车辆，并确保安全的支撑它。
2. 从前轮毂上拆卸前车轮螺母、前车轮和轮胎。
规定扭矩：196.1~274.6N.m(9.0~11.0kgf.m,65.0~79.5Lb-ft)STFDS1026D注意拆卸前轮和轮胎时注意不要损坏车轮螺母。
3. 拧下制动钳装配螺栓，用金属丝固定制动钳总成(A)。
规定扭矩：78.4~98.0 N.m(8.0~10.0 kgf.m,57.8~72.3 lb-ft)STFDS1027D4. 应用制动器状态，从前毂上拧下驱动轴螺母(A)。
规定扭矩：215.7~254.9 N.m(20.0~28.0 kgf.m,144.7~202.5lb-ft)SVGDS0004D注意安装锁止螺母后，如下图所示使用凿子和锤子卷边锁紧锁止螺母。
SVGDS0005DDS-6 驱动轴和车桥5.从转向节上拆卸横拉杆端部球节(A)。
1)拆卸开口销(C)。
2)拧下槽顶螺母(B)。
规定扭矩：34.3~44.0 N.m(3.5~4.5 kgf.m,25.3~32.5lb-ft)STFDS1021D6.拧下装配螺栓，从转向节拆卸轮速传感器(A)。
规定扭矩：6.8~10.7N.m(0.7~1.1kgf.m,5.0~7.9lb-ft)STFDS1022D7.拧下螺栓和螺母，从支柱总成(A)上拆卸转向节。
规定扭矩：137.2~156.9N.m(14.0~16.0kgf.m,101.2~115.7lb-ft)STFDS1023D8.从前轮毂总成上分离半轴(A)。
STFDS1012D前桥总成DS-79.拧下螺栓和螺母，拆卸下臂(A)。
规定扭矩：98.0~117.6 N.m(10.0~12.0kgf.m,72.3~86.7lb-ft)STFDS1013D 10.按拆卸的相反顺序安装。
