51单片机定时器工作方式51单片机是一种非常常见的单片机,它具有多个定时器用来实现各种定时任务。

下面我们就来详细介绍一下51单片机的定时器工作方式。

首先,51单片机的定时器可以分为两种类型:定时/计数器0(T0)和定时/计数器1(T1),它们分别有不同的工作方式和控制寄存器。

一、定时/计数器0(T0)工作方式:定时/计数器0(T0)是一个8位的定时器/计数器,它可以进行定时或计数操作。

在定时模式下,它可以作为定时器在规定的时间段内进行计时;在计数模式下,它可以根据外部信号的脉冲计数。

在定时模式下,T0可以通过设置控制寄存器TCON的位4(TR0)来启动或停止计时操作。

当TR0为1时,定时器开始计时;当TR0为0时,定时器停止计时。

定时器的工作频率可以通过控制寄存器TMOD的位1和位0来设置。

在计数模式下,T0可以通过设置TCON的位5(CT0)来选择定时器或计数器操作。

当CT0为0时,定时器工作,当CT0为1时,计数器工作。

同时,在计数模式下,还需要通过设置控制寄存器TMOD的位1和位0来设置计数器的工作频率。

定时/计数器0还可以使用中断功能,通过设置控制器IE的位4(ET0)来开启或关闭中断。

当ET0为1时,当定时器溢出时会产生中断请求,可以在中断服务程序中处理相应的操作。

二、定时/计数器1(T1)工作方式:定时/计数器1(T1)也是一个8位的定时器/计数器,它可以进行定时或计数操作。

类似于T0,T1也可以在定时模式下作为定时器进行计时,或者在计数模式下根据外部信号的脉冲进行计数。

在定时模式下,T1可以通过设置TCON的位6(TR1)来启动或停止计时操作。

当TR1为1时,定时器开始计时;当TR1为0时,定时器停止计时。

定时器的工作频率可以通过设置TMOD的位3和位2来设置。

在计数模式下,T1可以通过设置TCON的位7(CT1)来选择定时器或计数器操作。

当CT1为0时,定时器工作;当CT1为1时,计数器工作。

单片机定时器的使用

单片机定时器的使用

由于TL0既能作定时器也能作计数器使用,而 TH0只能作定时器使用而不能作计数器使用,因此在 方式3模式下,定时/计数器0可以构成二个定时器或 者一个定时器和一个计数器。
如果定时/计数器0工作于工作方式3,那么定时/ 计数器1的工作方式就不可避免受到一定的限制,因 为自己的一些控制位已被定时/计数器借用,只能工 作在方式0、方式1或方式2下,如果设置T1工作在方 式3,则T1停止工作,相当于其他方式时令TR1=0。
在工业检测、控制中,很多场合都要用到计数或者定 时功能。例如对外部脉冲进行计数、产生精确的定时时间、 作串行口的波特率发声器等。MCS-51单片机内部有两个 可编程的定时器/计数器,以满足这方面的需要。它们具 有 两种工作模数(计数器模式、 定时器模式)和四种工 作方式( 方式0、方式1、方式2、方式3),其控制字均 在相应的特殊功能寄存器(SFR)中,通过对它的SFR的 编程,可以方便的选择工作模数和工作方式。
C/T位:计数器模式和定时器模式的选择位。
C/T=0,为定时器模式,内部计数器对晶振脉冲12分频 后的脉冲计数,该脉冲周期等于机器周期,所以可以理 解为对机器周期进行计数。从计数值可以求得计数的时 间,所以称为定时器模式。
C/T=1,为计数器模式,计数器对外部输入引脚T0 (P3.4)或T1(P3.5)的外部脉冲(负跳变)计数,允许 的最高计数频率为晶振频率的1/24。
TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0
TF0、TF1分别是定时器/计数器T0、 T1 的溢出标志位, 加法计数器计满溢出时置 1, 申请中断, 在中断响应后自动复 0。TF产生的中断申请是否被接受, 还需要由中断是否开放 来决定。
TR1、TR0 分别是定时器 /计数器T1、 T0 的运行控制位, 通过软件置 1 后, 定时器 /计数器才开始工作, 在系统复位时 被清 0。

51单片机定时器的使用

51单片机定时器的使用

151单片机定时器/计时器的使用步骤:1、 打开中断允许位:对IE 寄存器进行控制,IE 寄存器各位的信息如下图所示:EA : 为0时关所有中断;为1时开所有中断ET2:为0时关T2中断;为1时开T2中断,只有8032、8052、8752才有此中断 ES : 为0时关串口中断;为1时开串口中断 ET1:为0时关T1中断;为1时开T1中断 EX1:为0时关1时开 ET0:为0时关T0中断;为1时开T0中断 EX0:为0时关1时开2、 选择定时器/计时器的工作方式:定时器TMOD 格式CPU 在每个机器周期内对T0/T1检测一次,但只有在前一次检测为1和后一次检测为0时才会使计数器加1。

因此,计数器不是由外部时钟负边沿触发,而是在两次检测到负跳变存在时才进行计数的。

由于两次检测需要24个时钟脉冲,故T0/T1线上输入的0或1的持续时间不能少于一个机器周期。

通常,T0或T1输入线上的计数脉冲频率总小于100kHz 。

方式0:定时器/计时器按13位加1计数,这13位由TH 中的高8位和TL 中的低5位组成,其中TL 中的高3位弃之不用(与MCS-48兼容)。

13位计数器按加1计数器计数,计满为0时能自动向CPU 发出溢出中断请求,但要它再次计数,CPU 必须在其中断服务程序中为它重装初值。

方式1:16位加1计数器,由TH 和TL 组成,在方式1的工作情况和方式0的相同,只是计数器值是方式0的8倍。

2方式2:计数器被拆成一个8位寄存器TH 和一个8位计数器TL ,CPU 对它们初始化时必须送相同的定时初值。

当计数器启动后,TL 按8位加1计数,当它计满回零时,一方面向CPU 发送溢出中断请求,另一方面从TH 中重新获得初值并启动计数。

方式3:T0和T1工作方式不同,TH0和TL0按两个独立的8位计数器工作,T1只能按不需要中断的方式2工作。

在方式3下的TH0和TL0是有区别的:TL0可以设定为定时器/计时器或计数器模式工作,仍由TR0控制,并采用TF0作为溢出中断标志;TH0只能按定时器/计时器模式工作,它借用TR1和TF1来控制并存放溢出中断标志。

51单片机定时器设置及应用

51单片机定时器设置及应用
TMOD=0x00 TH0=(8192-m)/32; TL0=(8192-m)%32;
m:根据实际定时所确定的计数次数
二、方式 1
TMOD =0x01 TH0=(65536-m)/256; TL0=(65536-m)%256;
m:根据实际定时所确定的计数次数
三、方式 2
TMOD=0x02 TH0=256-m; TL0=256-m; m:根据实际定时所确定的计数次数
TMOD=0x02; //设定 T0 的长度和状态:8 位自动重装定时 TH0=256-10; //10us 定时,备份计数器的初值 TL0=256-10; //10us 定时,计数器的初值 EA=1; //系统开放中断 ET0=1; //允许 T0 中断 TR0=1; //启动 T0 for(;;); // 等待中断产生 } void T0_ISR( ) interrupt 1 { P10=~P10; //P1.0 每 10us 取反一次 }
ET0:定时/计数器 T0 中断允许控制位 ET0=1,允许 T0 中断 ET0=0,禁止 T0 中断
51 单片机中断系统结构图
51 单片机定时/计数器 C 语言应用模板 /************ 设置 T0 为 16 位定时器,定时 50ms,系统采用 12MHz 晶振。 ************/ #include <reg52.h> void main( )
TF1、TF0:定时/计数器溢出中断标志位,由系统自动置位或清零,用户不能写入数据。 TF1=1,表示 T1 溢出 TF0=1,表示 T0 溢出
TR1:T1 的启动或停止控制位。 TR1=1,启动 T1;TR1=0,停止 T1;
TR0:T0 的启动或停止控制位 TR0=1,启动 T0;TR0=0,停止 T0;

单片机定时计数器工作方式实现方法

单片机定时计数器工作方式实现方法

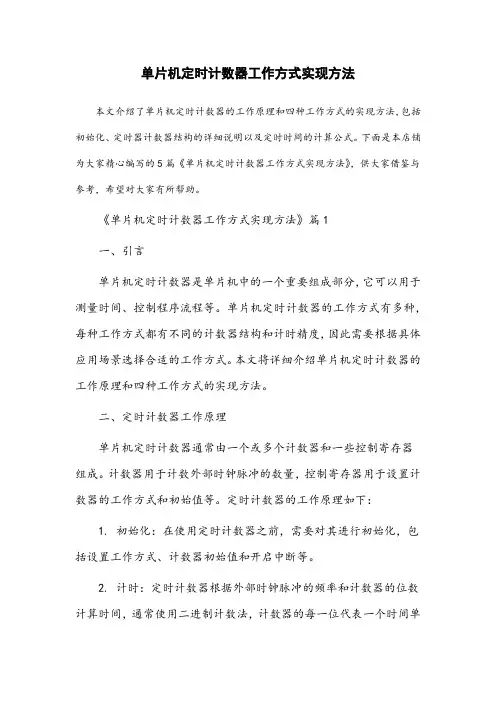

单片机定时计数器工作方式实现方法本文介绍了单片机定时计数器的工作原理和四种工作方式的实现方法,包括初始化、定时器计数器结构的详细说明以及定时时间的计算公式。

下面是本店铺为大家精心编写的5篇《单片机定时计数器工作方式实现方法》,供大家借鉴与参考,希望对大家有所帮助。

《单片机定时计数器工作方式实现方法》篇1一、引言单片机定时计数器是单片机中的一个重要组成部分,它可以用于测量时间、控制程序流程等。

单片机定时计数器的工作方式有多种,每种工作方式都有不同的计数器结构和计时精度,因此需要根据具体应用场景选择合适的工作方式。

本文将详细介绍单片机定时计数器的工作原理和四种工作方式的实现方法。

二、定时计数器工作原理单片机定时计数器通常由一个或多个计数器和一些控制寄存器组成。

计数器用于计数外部时钟脉冲的数量,控制寄存器用于设置计数器的工作方式和初始值等。

定时计数器的工作原理如下:1. 初始化:在使用定时计数器之前,需要对其进行初始化,包括设置工作方式、计数器初始值和开启中断等。

2. 计时:定时计数器根据外部时钟脉冲的频率和计数器的位数计算时间,通常使用二进制计数法,计数器的每一位代表一个时间单位。

3. 中断:定时计数器可以根据计数器的溢出情况产生中断,中断服务程序可以根据具体应用场景进行时间处理和控制。

三、定时计数器工作方式实现方法单片机定时计数器有四种工作方式,分别为工作方式 0、工作方式 1、工作方式 2 和工作方式 3,每种工作方式都有不同的计数器结构和计时精度。

1. 工作方式 0:13 位定时器/计数器工作方式 0 是 13 位计数结构的工作方式,其计数器由 TH 的全部 8 位和 TL 的低 5 位构成,TL 的高 3 位没有使用。

以定时器0 为例,当 C/0 时,多路开关接通振荡脉冲的 12 分频输出,13 位计数器以此进行计数,这就是定时工作方式。

当 C/1 时,多路开关接通计数引脚(T0),外部计数脉冲由引脚 T0 输入,当计数脉冲发生负跳变时,计数器加 1,这就是计数工作方式。

PIC单片机定时器相关用法

PIC单片机定时器相关用法

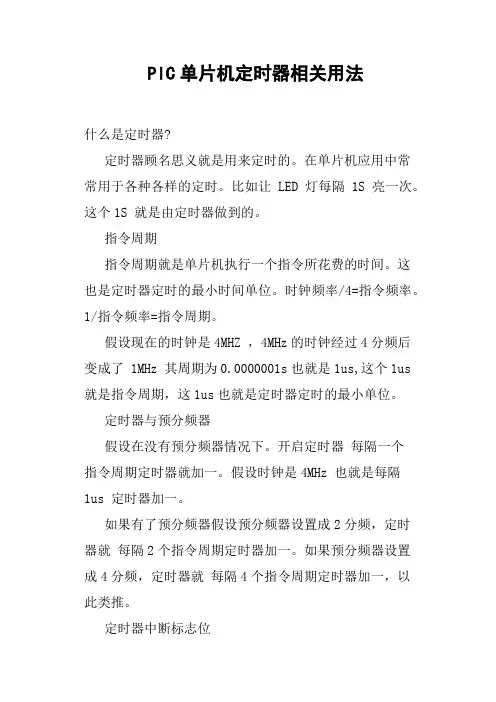

PIC单片机定时器相关用法什么是定时器?定时器顾名思义就是用来定时的。

在单片机应用中常常用于各种各样的定时。

比如让LED灯每隔 1S 亮一次。

这个1S 就是由定时器做到的。

指令周期指令周期就是单片机执行一个指令所花费的时间。

这也是定时器定时的最小时间单位。

时钟频率/4=指令频率。

1/指令频率=指令周期。

假设现在的时钟是4MHZ ,4MHz的时钟经过4分频后变成了 1MHz 其周期为0.0000001s也就是1us,这个1us 就是指令周期,这1us也就是定时器定时的最小单位。

定时器与预分频器假设在没有预分频器情况下。

开启定时器每隔一个指令周期定时器就加一。

假设时钟是4MHz 也就是每隔1us 定时器加一。

如果有了预分频器假设预分频器设置成2分频,定时器就每隔2个指令周期定时器加一。

如果预分频器设置成4分频,定时器就每隔4个指令周期定时器加一,以此类推。

定时器中断标志位如: TMR0 这个是8位的定时器,也就是8位的寄存器。

8位的寄存器能代表的数值为0~255.也就是说定时器可以从0开始加一直加到255.到255后再加一就又变成0。

此时TMR0定时器中断标志位 (TMR0IF)变成 1.(如果中断没有开启,并不执行中断程序。

)到底从时钟频率一直到定时器中断溢出之间是什么关系呢?下面我画了一个流程图我们用频率的方式来理解这一切。

假设时钟频率是4MHz ,定时器预分频值为2,定时器初始值为0.1。

首先4MHz 的时钟 4分频后变成 1MHz的指令频率; 2。

然后预分频器 2 分频后变成 0.5MHz的频率供给定时器;3。

定时器经过256分频后变成约1952Hz的频率溢出中断;然后我们再用周期的方式来理解这一切。

1。

首先0.25us时钟周期4分频后变成 1us指令周期; 2。

然后预分频器 2 分频后变成 2us周期供给定时器;3。

定时器每隔2us加一,加到256次256X2us=512us溢出中断 ;希望上面的流程图能帮你梳理一下概念。

stc32g12k128定时器0的用法范例

stc32g12k128定时器0的用法范例

stc32g12k128定时器0的用法范例【stc32g12k128定时器0的用法范例】一、概述stc32g12k128是一款功能强大的单片机芯片,内置了多个定时器模块,其中定时器0作为其中之一的模块,在实际应用中有着广泛的用途。

二、基本原理定时器0是stc32g12k128中一个重要的定时器模块,它的主要作用是产生精确的定时信号,并可以根据需求进行配置和使用。

在实际应用中,定时器0常常被用来控制脉冲信号的产生、定时触发某些事件以及测量时间等。

三、配置方法1. 初始化定时器0在使用定时器0之前,首先需要对其进行初始化配置。

通过编程设置寄存器的值来配置定时器0的工作模式、计数器初值、定时器中断使能等,以确保其能够按照预期工作。

2. 设定工作模式定时器0支持多种工作模式,包括定时器模式和计数器模式。

根据具体需求,可以通过设置相关寄存器来选择定时器0的工作模式,并进行相应的参数设置。

3. 设置定时器中断定时器中断可以在定时器计数满足一定条件时触发,通过设置相应的中断使能位和中断优先级,可以实现定时器定时触发中断的功能。

四、使用范例以下是一个简单的使用范例,演示了如何使用stc32g12k128的定时器0模块来产生一定时间间隔的脉冲信号。

```c#include <stc89c.h>void timer0_init(){// 设置定时器0为工作模式1,16位定时器TMOD |= 0x01;TL0 = 0x00; // 初始值设置为0TH0 = 0x00;// 定时器0中断使能ET0 = 1;EA = 1; // 总中断使能TR0 = 1; // 启动定时器0}void timer0_isr() interrupt 1 {// 每次定时器0计数溢出时触发中断// 在中断服务程序中可以编写产生脉冲信号的相关操作}void main(){timer0_init(); // 初始化定时器0while(1){// 主函数中可以进行其他操作}}```通过上述范例,我们可以看到定时器0的基本使用方法,以及如何通过定时器中断来实现脉冲信号的生成。

stc32g12k128定时器0的用法范例

stc32g12k128定时器0的用法范例

【文章标题】:STC32G12K128定时器0的用法范例及应用技巧1. 概述在STC32G12K128单片机中,定时器0是一个非常重要的功能模块,能够对时间进行精准的计量和控制。

本文将介绍STC32G12K128定时器0的用法范例和应用技巧,帮助读者更好地理解和应用这一功能模块。

2. 定时器0的基本原理和功能在STC32G12K128单片机中,定时器0是一个16位的定时/计数器,可以用于定时和计数。

它可以通过不同的工作模式和定时器0的两个寄存器TH0和TL0来实现各种不同的功能,包括定时、计数、脉冲测量等。

3. 定时器0的使用方法定时器0的使用方法一般包括以下几个步骤:3.1 设定工作模式:定时器0可以工作在13种不同的工作模式中,包括定时器模式、脉冲计数器模式、脉冲宽度调制模式等。

3.2 设定定时器初值:根据需要设定TH0和TL0的初值,用于设定定时器的定时时间。

3.3 启动定时器0:通过设置相应的控制寄存器,启动定时器0开始计时和工作。

3.4 处理中断和输出:根据定时器0的工作状态,处理定时器0的中断请求和输出。

4. STC32G12K128定时器0的应用技巧除了基本的定时和计数功能,STC32G12K128定时器0还可以应用于许多实际的场景中,如:4.1 脉冲宽度调制(PWM):通过定时器0和IO口相结合,可以实现PWM波形的输出,用于控制电机、LED亮度调节等场景。

4.2 脉冲计数和频率测量:通过定时器0可以实现对外部信号的计数和频率测量,用于脉冲信号的采集和处理。

4.3 定时器中断和控制:定时器0可以通过中断的方式,实现定时执行某些特定的操作,如定时采样、数据处理等。

5. 个人观点和理解定时器0作为STC32G12K128单片机中的重要功能模块,具有非常广泛的应用场景和重要的意义。

在实际的应用中,合理地使用定时器0可以提高系统的稳定性、精度和可靠性,为实际的项目开发和应用提供了重要的支持。

51单片机定时器的使用和详细讲解__特别是定时器2

51单片机定时器的使用和详细讲解__特别是定时器2


1)禁止递增/递减计数模式 若DCEN = 0,则递增/递减计数选择被禁止,此时定 时器只能递增计数。工作原理如图 8-10 所示。
通用16定时 器寄存器
预分频 使能位
重载值 寄存器 27号引 脚 使能/禁止引入外 部信号控制T2
中断标 志位
图8-10 T2禁止递增/递减计数模式


若EXEN2 = 0,置位TR2 定时器开始递增计数, 计数至最大值FFFFH 后溢出并置位TF2,同 时将寄存器RC2 中的16 位重载值重新装入定 时器寄存器。 重载值由软件预先设置。新一轮计数循环开始, 定时器同上一轮计数循环一样,从重载值开始 递增计数。
程序清单如下(中断服务程序片段):
{
TF1=0;
TH1=0x15; TL1=0xA0; //重填初值
If (count!=0)
count--; else {count=10;P1_0=!P1_0;} }
8.4 定时器T2 8.4.1 概述 定时器2 是一个16 位通用计数器,其具有 两种操作模式:16 位自动重载模式和16 位 捕获模式。 如果预分频功能被禁止,定时器2工作时, 16 位通用加法计数器以12分频的周期脉冲 计数,每个周期16位通用加法计数器加1或 减1。


8.4.2 定时器T2控制寄存器
1.模式寄存器T2MOD 寄存器T2MOD 用来选择定时器2 的工作模式。其 组成如图8-8所示。
启动边沿 选择位
捕获模式/重载模式 的边沿选择位
预分频使能位
外部启动 使能位
计数器 递增/递 减使能位
图8-8 T2MOD各位功能
2.控制寄存器T2CON 寄存器T2CON 控制定时器2 的工作模式,其各位功 能如图8-9所示。

单片机定时器计数器使用方法

单片机定时器计数器使用方法

单片机定时器计数器使用方法单片机作为嵌入式系统开发的核心部件之一,其定时器计数器具有重要的作用。

定时器计数器可以帮助我们实现时间控制、精确计时等功能。

本文将介绍单片机定时器计数器的使用方法,包括计数模式的设置、时钟选择和定时器中断的应用。

一、计数模式设置单片机定时器计数器可以分为定时计数和事件计数两种模式。

定时计数模式是根据设定的时间间隔进行计数,而事件计数模式是在外部事件触发下进行计数。

下面是单片机定时器计数器初始化的基本步骤:1. 确定计数模式:根据实际需求确定是使用定时计数模式还是事件计数模式。

2. 设置计数器初始值:根据所需的计数时间或计数事件的频率,设置计数器的初始值。

3. 配置计数器控制寄存器:设置计数器的计数模式、时钟源以及其他需要的参数。

4. 启动计数器:使能定时器计数器工作。

二、时钟选择单片机定时器计数器的时钟源可以选择内部时钟或外部时钟。

一般来说,内部时钟具有较高的精度和稳定性,使用起来更为方便。

以下是两种常见的时钟选择方式:1. 使用内部时钟:选择单片机内部提供的时钟源作为定时器计数器的时钟,通过设置寄存器来配置时钟源的频率。

2. 使用外部时钟:当需要更高的计数精度时,可以选择外部时钟源,将外部时钟接入到单片机的引脚,并在寄存器中配置外部时钟源。

三、定时器中断的应用定时器中断是单片机定时器计数器的重要应用之一,可以帮助我们实现精确的时间控制和任务调度。

下面是使用定时器中断的基本步骤:1. 配置中断向量表:为定时器中断向量分配一个唯一的中断向量地址,并将中断处理函数与之关联。

2. 配置中断优先级:如果系统中存在多个中断,需要根据实际情况为定时器中断配置适当的优先级。

3. 设置定时器计数器的中断触发条件:根据需求设置定时器计数器中断触发的条件,可以是定时完成或者达到指定的计数值。

4. 编写中断处理函数:编写定时器中断处理函数,完成需要执行的任务。

5. 启用定时器中断:使能定时器中断,将定时器计数器中的中断触发条件与中断处理函数关联起来。

单片机 定时器

单片机 定时器

单片机定时器近年来,随着科技的发展,单片机作为一种重要的电子元器件,在各个领域得到了广泛的应用。

其中,定时器作为单片机的重要功能之一,在各种电子设备中发挥着重要的作用。

本文将对单片机定时器进行介绍和探讨。

一、什么是定时器定时器是单片机中常见的一个重要功能模块,用于产生或计数精确的时间间隔。

通过定时器,我们可以实现各种实时控制和时间测量功能。

在单片机的内部结构中,定时器通常由一个或多个计数器、比较器和控制逻辑电路组成。

二、单片机定时器的工作原理单片机定时器的工作原理主要可以分为计数模式和比较模式两种。

1. 计数模式在计数模式下,定时器会根据系统时钟的信号来进行计数操作。

当计数器达到设定的值后,会产生一个中断信号,从而触发系统执行相应的操作。

计数模式可以通过设置定时器的计数值和时钟频率来实现不同的时间间隔。

2. 比较模式在比较模式下,定时器会将计数器的值与设定的比较器进行比较。

当计数器的值等于比较器的值时,会产生一个中断信号。

比较模式常用于周期性的定时任务,如PWM信号的生成等。

三、单片机定时器的应用领域单片机定时器广泛应用于各个领域,如工业控制、通信设备、汽车电子、家电等。

以下是定时器在几个常见应用领域的具体应用。

1. 工业控制在工业控制领域,单片机定时器常用于实现定时开关、定时测量以及触发控制等功能。

通过设置不同的定时器参数,可以实现对生产过程的精确控制。

2. 通信设备在通信设备中,单片机定时器被广泛应用于协议的处理和时序控制。

通过定时器的精确计时功能,可以实现数据传输的同步和时序的控制。

3. 汽车电子在汽车电子领域,单片机定时器主要用于发动机的点火控制和喷油控制。

通过定时器的精确计时功能,可以实现对发动机点火和喷油的精确控制,提高汽车的燃油利用率和性能。

4. 家电在家电领域,单片机定时器主要用于电器的定时开关和节能控制。

通过设置定时器的参数,可以实现电器的定时开关,从而提高家电的智能化程度和能源利用效率。

单片机定时器实现1s延迟

单片机定时器实现1s延迟

单片机定时器实现1s延迟:
在单片机中,使用定时器实现1秒延迟通常需要以下步骤:
1.设置定时器模式:首先,你需要设置单片机的定时器模式。

这通常涉及到选择定时
器的工作方式(例如,模式1、模式2等),并设置适当的预分频值。

预分频值决定了定时器溢出时的时间间隔。

2.计算定时器初值:接下来,你需要计算定时器的初始值。

定时器的初始值是定时器
计数到溢出时所用的时间长度。

要实现1秒延迟,你需要知道单片机的工作频率以及你选择的定时器模式和预分频值。

3.启动定时器:设置好定时器模式和初始值后,你可以启动定时器。

一旦定时器开始
计数,它会不断增加,直到达到设定的初始值。

4.检测定时器溢出:当定时器计数到初始值并溢出时,你可以检测这个事件。

一旦检
测到溢出,你可以执行相应的操作,例如触发一个中断或执行一个函数。

5.重置定时器:在执行完溢出的操作后,你需要重置定时器以开始下一个计时周期。

(完整版)STC89C52单片机定时器2的使用

(完整版)STC89C52单片机定时器2的使用

52单片机有3个定时器,T2是一个16位自动重载的,像T0和T1的方式2一样,只不过它是16位重载,如果作为计数器或定时用,中断用的是5,就是interrupt 5,T2的引脚是P1.0口。

P1.0作为I/O 口用了以后T2计数是不行了,不过定时或是作为串口时钟还是可以的。

T2CON(T2的控制寄存器),字节地址0C8H:0CFH 0CEH 0CDH 0CCH 0CBH 0CAH 0C9H 0C8HTF2 EXF2 RCLK TCLK EXEN2 TR2 C/T2 CP/RT2 各位的定义如下:TF2:定时/计数器2溢出标志,T2溢出时置位,并申请中断。

只能用软件清除,但T2作为波特率发生器使用的时候,(即RCLK=1或TCLK=1),T2溢出时不对TF2置位。

EXF2:当EXEN2=1时,且T2EX引脚(P1.0)出现负跳变而造成T2的捕获或重装的时候,EXF2置位并申请中断。

EXF2也是只能通过软件来清除的。

RCLK:串行接收时钟标志,只能通过软件的置位或清除;用来选择T1(RCLK=0)还是T2(RCLK=1)来作为串行接收的波特率产生器TCLK:串行发送时钟标志,只能通过软件的置位或清除;用来选择T1(TCLK=0)还是T2(TCLK=1)来作为串行发送的波特率产生器EXEN2:T2的外部允许标志,只能通过软件的置位或清除;EXEN2=0:禁止外部时钟触发T2;EXEN2=1:当T2未用作串行波特率发生器时,允许外部时钟触发T2,当T2EX引脚输入一个负跳变的时候,将引起T2的捕获或重装,并置位EXF2,申请中断。

TR2:T2的启动控制标志;TR2=0:停止T2;TR2=1:启动T2C/T2:T2的定时方式或计数方式选择位。

只能通过软件的置位或清除;C/T2=0:选择T2为定时器方式;C/T2=1:选择T2为计数器方式,下降沿触发。

CP/RT2:捕获/重装载标志,只能通过软件的置位或清除。

单片机定时器的使用

单片机定时器的使用

单片机定时器的使用一、单片机定时器的基本原理定时器通常由一个时钟源提供脉冲信号来计数,这个时钟源可以是外部时钟源、内部时钟源或者其他外设提供的时钟源。

定时器以一个指定的时钟周期开始计数,并在达到预设的计数值时产生一个中断信号或触发一个相关事件。

二、单片机定时器的使用方法1.定时器的预分频设置在使用单片机的定时器之前,我们需要根据具体的应用需求设置定时器的预分频值。

预分频值的设置将影响定时器的计数速度。

常用的预分频值有1、2、4、8和16等,这意味着在一个计数周期内,定时器模块将接收几个时钟脉冲。

通过设置不同的预分频值,我们可以调整定时器的计数速度,从而实现不同的时间精度。

2.定时器计数值的设定在设置定时器的计数值之前,我们需要确定定时器的计数频率和所需的定时时间。

计数频率是由定时器的时钟源和预分频值决定的,而所需的定时时间是根据具体应用而确定的。

定时器计数值的设定通常是通过写入特定的寄存器来实现的。

根据单片机型号的不同,定时器计数值的位数可能有所不同。

一般来说,定时器的计数值越大,可以计时的时间就越长。

3.中断的使能与处理在使用定时器进行定时操作时,通常会设置一个中断服务程序,在定时器达到预设的计数值时触发中断。

中断服务程序中可以添加一些需要在定时器到达指定时间时执行的代码。

为了使中断能够正常工作,我们需要合理地设置中断向量、ISR(Interrupt Service Routine)等。

同时,我们也需要在程序的其他部分进行相关的中断控制设置,如打开或关闭中断、配置中断优先级等。

三、单片机定时器的常见应用案例1.时钟显示器时钟显示器是单片机定时器的一个常见应用案例,通过使用定时器和LED数码管等外设,可以实现一个精确计时的时钟显示器。

定时器以一定的频率计数,并在计数到一定值时触发中断,中断服务程序中可以更新数码管的显示值。

2.交通信号灯交通信号灯是城市道路交通管理中常用的设备,定时器可以用于控制交通信号灯的时序。

单片机中的定时器和计数器

单片机中的定时器和计数器

单片机中的定时器和计数器单片机作为一种嵌入式系统的核心部件,在各个领域都发挥着重要的作用。

其中,定时器和计数器作为单片机中常用的功能模块,被广泛应用于各种实际场景中。

本文将介绍单片机中的定时器和计数器的原理、使用方法以及在实际应用中的一些典型案例。

一、定时器的原理和使用方法定时器是单片机中常见的一个功能模块,它可以用来产生一定时间间隔的中断信号,以实现对时间的计量和控制。

定时器一般由一个计数器和一组控制寄存器组成。

具体来说,定时器根据计数器的累加值来判断时间是否到达设定的阈值,并在时间到达时产生中断信号。

在单片机中,定时器的使用方法如下:1. 设置定时器的工作模式:包括工作在定时模式还是计数模式,以及选择时钟源等。

2. 设置定时器的阈值:即需要计时的时间间隔。

3. 启动定时器:通过控制寄存器来启动定时器的运行。

4. 等待定时器中断:当定时器计数器的累加值达到设定的阈值时,会产生中断信号,可以通过中断服务函数来进行相应的处理。

二、计数器的原理和使用方法计数器是单片机中另一个常见的功能模块,它主要用于记录一个事件的发生次数。

计数器一般由一个计数寄存器和一组控制寄存器组成。

计数器可以通过外部信号的输入来触发计数,并且可以根据需要进行计数器的清零、暂停和启动操作。

在单片机中,计数器的使用方法如下:1. 设置计数器的工作模式:包括工作在计数上升沿触发模式还是计数下降沿触发模式,以及选择计数方向等。

2. 设置计数器的初始值:即计数器开始计数的初始值。

3. 启动计数器:通过控制寄存器来启动计数器的运行。

4. 根据需要进行清零、暂停和启动操作:可以通过控制寄存器来实现计数器的清零、暂停和启动操作。

三、定时器和计数器的应用案例1. 蜂鸣器定时器控制:通过定时器模块产生一定频率的方波信号,控制蜂鸣器的鸣叫时间和静默时间,实现声音的产生和控制。

2. LED呼吸灯控制:通过定时器模块和计数器模块配合使用,控制LED的亮度实现呼吸灯效果。

单片机定时器的高级用法

单片机定时器的高级用法
#define WORD_ROTATE_RIGHT(w, n) _iror_(w, n)
#define DWORD_ROTATE_LEFT(dw, n) _lrol_(dw, n)
#define DWORD_ROTATE_RIGHT(dw, n) _lror_(dw, n)
#define ENABLE_ALL_INTERRUPTS() (EA = 1)
typedef unsigned long DWORD;
typedef float FLOAT;
typedef char CHAR;
typedef unsigned char UCHAR;
typedef int INT;
typedef unsigned int UINT;
typedef unsigned long ULONG;
#define MAKEDWORD(lo, hi) ((DWORD)(((WORD)(lo)) | ((DWORD)((WORD)(hi))) << 16))
#define LOWORD(l) ((WORD)(l))
#define HIWORD(l) ((WORD)(((DWORD)(l) >> 16) & 0xFFFF))
#warning **********************************************************************************
#warning !! make sure MAX_TIMER_EVENT_NUM and TIMER0_BASE_INTERVAL has appropriate value!!
return FALSE;

51单片机定时器设置

51单片机定时器设置

51单片机定时器设置51单片机,也被称为8051微控制器,是一种广泛应用的嵌入式系统。

它具有4个16位的定时器/计数器,可以用于实现定时、计数、脉冲生成等功能。

通过设置相应的控制位和计数初值,可以控制定时器的启动、停止和溢出等行为,从而实现精确的定时控制。

确定应用需求:首先需要明确应用的需求,包括需要定时的时间、计数的数量等。

根据需求选择合适的定时器型号和操作模式。

设置计数初值:根据需要的定时时间,计算出对应的计数初值。

计数初值需要根据定时器的位数和时钟频率进行计算。

设置控制位:控制位包括定时器控制寄存器(TCON)和中断控制寄存器(IE)。

通过设置控制位,可以控制定时器的启动、停止、溢出等行为,以及是否开启中断等功能。

编写程序代码:根据需求和应用场景,编写相应的程序代码。

程序代码需要包括初始化代码和主循环代码。

调试和测试:在完成设置和编程后,需要进行调试和测试。

可以通过观察定时器的状态和输出结果,检查定时器是否按照预期工作。

计数初值的计算要准确,否则会影响定时的精度。

控制位的设置要正确,否则会导致定时器无法正常工作。

需要考虑定时器的溢出情况,以及如何处理溢出中断。

需要考虑定时器的抗干扰能力,以及如何避免干扰对定时精度的影响。

需要根据具体应用场景进行优化,例如调整计数初值或控制位等,以达到更好的性能和精度。

51单片机的定时器是一个非常实用的功能模块,可以用于实现各种定时控制和计数操作。

在进行定时器设置时,需要注意计数初值的计算、控制位的设置、溢出处理以及抗干扰等问题。

同时需要根据具体应用场景进行优化,以达到更好的性能和精度。

在实际应用中,使用51单片机的定时器可以很方便地实现各种定时控制和计数操作,为嵌入式系统的开发提供了便利。

在嵌入式系统和微控制器领域,51单片机因其功能强大、使用广泛而备受。

其中,定时器中断功能是51单片机的重要特性之一,它为系统提供了高精度的定时和计数能力。

本文将详细介绍51单片机定时器中断的工作原理、配置和使用方法。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

单片机定时器的使用方法
在嵌入式系统的开发中,定时器是一种非常重要且常用的功能模块,它能够为我们提供时间计数和计时的功能,对于许多实时应用来说,
定时器更是必不可少的。

本文将介绍单片机定时器的使用方法,帮助
读者更好地掌握该功能。

一、概述
定时器是单片机中的一个计数器,它能够按照一定的时钟源频率进
行计时。

单片机中的定时器一般包括一个或多个计数寄存器以及相关
的控制寄存器。

通过设置不同的参数,我们可以实现不同的定时功能。

二、定时器的基本操作流程
1. 初始化:在使用定时器之前,首先需要对定时器进行初始化设置。

这包括选择时钟源、设置定时器的工作模式、设置计数器初值等。


体的初始化步骤和寄存器配置会根据不同的单片机型号而有所不同,
因此在使用前需要查阅相关的芯片手册。

2. 启动定时器:初始化完成后,我们需要将定时器启动,开始执行
计时功能。

启动定时器的方式也会因芯片而异,有的需要设置特定的
控制位,有的则是通过特定的命令来启动。

3. 定时中断处理:在定时器工作期间,当计数器的值达到设定的阈
值时,定时器会触发中断。

这个中断可以用于执行用户自定义的操作,比如数据处理、状态更新等。

在中断服务程序中,我们需要进行相应
的处理,并清除中断标志位,以确保下一次定时正常触发。

4. 停止定时器:当我们不再需要定时器时,可以通过相应的操作将其停止。

这样可以节省系统资源和功耗。

三、定时器的常见应用
单片机的定时器功能非常灵活,可以应用于各种实际场景。

以下是一些常见的应用示例:
1. 延时函数:通过定时器可以实现精确的延时功能,比如延时100毫秒后再执行某个操作。

这对于需要进行时间控制的任务非常有用。

2. 脉冲宽度调制(PWM):定时器可以通过设置不同的计数值和占空比,生成不同周期和占空比的脉冲信号。

这在控制电机、调光、音频发生器等场景中非常常见。

3. 计时功能:定时器可以用于实现计时功能,比如计算程序执行时间、测量信号的周期等。

这在需要精确时间测量的场景中非常有用。

4. 事件触发:通过定时器的计时功能配合输入捕获功能,可以实现对特定外部事件的触发。

比如可以通过检测某个输入信号的边沿来触发相应的处理操作。

四、注意事项
在使用定时器时,有以下几点需要注意:
1. 选择适当的时钟源和工作模式:不同的单片机可能提供不同的时钟源和工作模式选择。

根据具体需求选择合适的时钟源和工作模式,以确保定时器工作的稳定和准确。

2. 合理设置计数器初值:定时器的计时是通过计数器的值来完成的,设置合理的计数器初值对于定时器的准确性非常重要。

3. 处理定时中断:如果使用中断方式进行定时,需要在中断服务程
序中进行相应的处理。

并且要注意及时清除中断标志位,以免影响下
一次定时。

4. 避免多重中断冲突:在使用多个定时器的情况下,需要避免中断
之间的冲突。

可以通过优先级、中断嵌套等方式进行合理的设置,确
保不同的定时器能够正常工作。

五、总结
定时器是单片机中非常重要的功能模块,通过使用定时器,我们可
以实现精确的计时、延时、事件触发等功能。

在使用定时器时,需要
合理配置定时器参数,并注意处理定时中断和多重中断冲突等问题。

通过深入理解和掌握定时器的使用方法,我们可以更好地开发出高效
可靠的嵌入式系统。
