10kV备自投装置原理及运行分析
10kv备自投工作原理
10kv备自投工作原理
备自投工作原理是指在电力系统中，当主电源出现故障或故障时，备用电源会自动投入工作，以保障系统的稳定运行。
一般来说，备自投工作原理包括以下几个方面：
1. 检测主电源状态，备用电源系统会通过传感器或监测装置实
时监测主电源的状态，包括电压、频率等参数。
2. 比对设定值，备用电源系统会将监测到的主电源参数与预设
的设定值进行比对，以确定主电源是否处于正常工作状态。
3. 切换逻辑，一旦备用电源系统检测到主电源出现故障或不稳定，切换逻辑将被触发，自动启动备用电源并将其连接到系统中，
以维持系统的供电稳定性。
4. 人机交互，在一些情况下，备用电源系统还会设计有人机交
互界面，以便操作人员可以手动干预备用电源的投入工作，确保系
统的安全可靠。
总的来说，备自投工作原理是通过监测、比对和切换逻辑实现
的，其目的是在主电源故障时能够及时、自动地切换到备用电源，保障系统的供电可靠性。

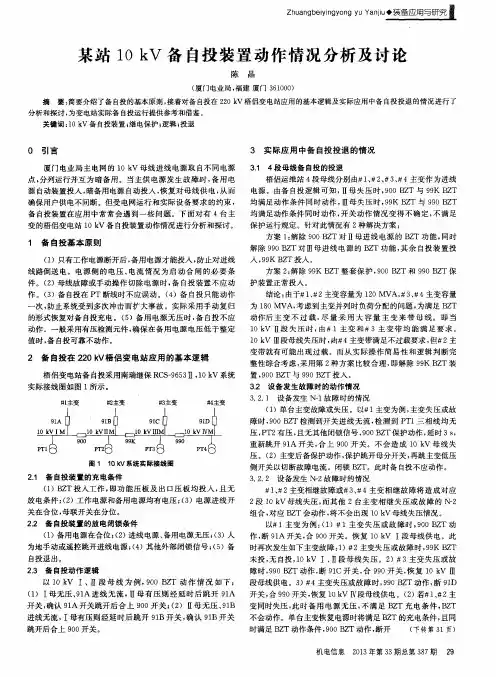

某站10 kV备自投装置动作情况分析及讨论
点， 分列运行并互 为暗备 用 。当主供 电源 发生 故障 时 ， 备用 电
源 自动装置投入 ， 暗备用 电源 自动投 入 ， 恢 复对 母线供 电 ， 从 而
梧侣运维站 ４ 段 母线分别 由 １ 、 ２ 、 ３ 、 ４主变作 为进线 电源 。由备 自投逻辑 可知 ， Ⅱ母 失压 时 ， ９ ０ ０ Ｂ Ｚ Ｔ与 ９ ９ Ｋ Ｂ Ｚ Ｔ 均满足动作条 件同 时动作 ， Ⅲ母失压 时 ， ９ ９ Ｋ Ｂ Ｚ Ｔ与 ９ ９ ０ Ｂ Ｚ Ｔ
１ Ｏ ｋ Ｖ Ⅱ段 失 压 时 ， 由 １主 变 和 ３主 变 带 均 能 满 足 要 求 。
次， 防止系统受到多次冲击而扩大事故 。实际采用 手动复归
的形式恢复对备 自投充 电。（ ５ ）备用 电源无压 时 ， 备 白投不应 动作 。一般采用有压检测元件 ， 确保在备 用电源 电压低于整定
ห้องสมุดไป่ตู้
分析 和探 讨 ， 为变 电站 实际 备 自 投 运行 提供 参考 和借 鉴 。
关键 词 ： １ Ｏ ｋ Ｖ备 自 投装置； 继 电保 护 ； 逻辑； 投退
０ 引言
厦门 电业局 主 电网的 １ Ｏ ｋ Ｖ母 线进线 电源取 自不 同电源
３ 实际应 用中备 自投投退的情况
３ ． １ ４段 母线 备 自投 的投 退
确保用 户供 电不间断。但受 电网运 行和实 际设 备要求 的约束 ，
备 自投装置在应用 中常 常会遇 到一些 问题 。下 面对有 ４台主
均满足动作条件 同时动作 ， 开关 动作情 况变得 不确定 ， 不 满足
保护运行规定 。针对 此情况有 ２ 种解决方案 ： 方案 １ ： 解除 ９ ０ ０ Ｂ Ｚ Ｔ对 Ⅱ母进 线 电源的 Ｂ Ｚ Ｔ功能 ， 同时
10kV备自投保护调试及原理分析
10kV备自投保护调试及原理分析摘要：目前，随着电力系统的逐步发展，对供电可靠性的要求也越来越高，电力系统提高供电可靠性的方法大致有以下几种：一是采用环网供电，此种方式可使得供电可靠性大大提高，但多级环网对系统稳定不利，在中低压电网中较少采用；另一种提高供电可靠性的方式是采用双电源供电，在中低压电网中较为广泛地选择双电源供电，这是一种当其中一路电源出现故障不能正常供电时自动切换至另一路电源供电的方式。
关键词：10kV；备自投保护调试；原理引言随着变电站内电力设备的逐渐增多，对站用电源的可靠性要求越来越高，尤其对于重要的枢纽变电站，站用电源是否正常工作直接关系到站内设备的运行。
站用变低压备自投装置能确保任一路站用电源或变压器／母线发生故障时，给变电站内的交直流用电提供安全保障，因此对电力系统的安全可靠运行具有重要意义。
在日常运维操作过程中，需要根据一次系统运行方式对备自投设备进行相应投退，并且在变电站主供电源失去后，备自投设备应能够可靠、正确动作。
如何有效提升固原电网备自投装置运维水平，成为了急需解决的问题。
1 10kV 备自投原理备用电源自动投入装置（简称备自投）是当工作电源因故障断开后，能自动而迅速将备用电源投入，保证用电设备不会停电的一种自动装置。
，备自投投入条件有3个：①上位机或触摸屏设置备自投程序加用；②10kV母联开关10302在分，若母联10302在合，则备自投流程自动退出；③10kV母线电源点及母联开关状态明确（非不定态）；若开关有不定态，且检修标志未置1，则备自投自动退出。
2 10kV备自投异常动作原因分析尽管在当时运行方式下10kV进线Ⅰ电流值接近零，达到备自投动作的电流定值，但与10kV进线Ⅰ相连接的10kV1M电压正常，正常情况下满足不了动作条件，备自投装置不应动作。
通过现场查看图纸和汇控柜的接线后分析如下：当时10kV进线Ⅰ1DL开关送电#1M（有电压、无电流），当在10kV#1PT汇控柜分别断开8D3、8D4、8D6、8D10这些电源时，其中有“刀闸/地刀控制电源8D3”串供给“保护/测量电压重动继电器DSX1”和“计量电压重动继电器/DSX2”的装置电源，导致断开其装置电源后重动继电器动作，造成10kV 1M二次电压失压，10kV#1PT二次电压值为0，满足了备自投动作的条件：Ⅰ母无压（三线电压均小于无压起动定值）、I1无流，Ⅱ母有压启动。
某数据中心配电系统10kV自投控制流程分析
某数据中心配电系统10kV自投控制流程分析随着科技的不断发展和数据中心的普及，高电压配电系统变得越来越重要。
其中，10kV自投控制流程是整个系统中的一个重要部分，本文将就此展开分析。
一、10kV自投控制流程的概念10kV自投控制流程是指数据中心10kV配电系统中，通过自投控制器进行切换控制，实现供电备份和切换的操作，以保证系统的稳定性和可靠性。
二、10kV自投控制流程的基本原理10kV自投控制流程的基本原理是，通过自投控制器来实现切换。
在正常情况下，主电源处于工作状态，备用电源处于断电状态。
在主电源发生故障时，自投控制器会自动采取切换措施，将备用电源切换到工作状态，以确保数据中心的正常运行。
三、10kV自投控制流程的具体实现10kV自投控制流程的具体实现过程如下：1.设置自动切换和手动切换模式：自动切换模式是指在主电源故障时，自投控制器会自动切换到备用电源，并发送报警信息。
手动切换模式是指在主电源故障时，需要操作人员手动切换。
2.监测主电源状态：自投控制器需要不断监测主电源的状态，当主电源故障时，自动进行切换。
3.进行电流分析：自投控制器需要分析电流大小和方向，以确定切换的正确性。
4.进行电压分析：自投控制器需要分析电压大小和方向，以确定切换的正确性。
5.进行切换控制：自投控制器在确定切换的正确性之后，会对备用电源进行切换控制，实现切换。
四、10kV自投控制流程的优缺点10kV自投控制流程的优点在于，能够自动进行切换，节省了操作人员的时间和精力，提高了数据中心的稳定性和可靠性。
此外，自投控制器的智能化功能，能够实现精确的切换控制，提高切换的正确性。
然而，10kV自投控制流程的缺点在于，依赖于自投控制器的运行准确性，需要花费更多的成本进行维护和保养。
同时，切换时可能存在短暂的电力中断，影响数据中心的运行。
五、总结总体来看，10kV自投控制流程的实现，能够提高数据中心的稳定性和可靠性，对数据中心的运行具有重要的意义。
10kV备自投的条件及动作过程
10kV备自投
一、10kV备自投动作过程
901或 902 跳开时，合 900保证正常供电。
为防止 PT 断线时备自投误动，取线路电流作为母线失压的闭锁判据。
充满电后，若Ⅰ母线失压，线路I电流小于电流定值Idz1，II母有压，以T1延时跳开901开关，合900开关。
二、10kV备自投动作逻辑
“充电”条件：a) I 母线三相均有压；b) II 母线三相均有压；c) 分段备自投压板投入；d) 901处在合闸位置；e) 902处在合闸位置；f) 900处在分闸位置；g) 无闭锁备自投信号输入。
“放电”条件：a) I 母线三相均无压；b) II 母线三相均无压；c) 分段备自投压板退出；d) 901处在分闸位置；e) 902处在分闸位置；f) 900处在合闸位置；g) 闭锁备自投信号输入。
10kv远方备自投原理
10kv远方备自投原理10kV远方备自投原理引言：在电力系统中，远方备自投原理是一种常用的保护措施，它能够有效地保护电力设备和电网的安全稳定运行。
本文将详细介绍10kV 远方备自投原理及其应用。
一、什么是远方备自投原理？远方备自投是指在电力系统中，当远方发生故障时，通过远方保护装置对本地设备进行自动投入操作。
远方备自投原理是基于电力系统中故障传递的原理，通过检测远方故障信号来实现对本地设备的保护。
二、远方备自投原理的基本原理1. 故障传递：当电力系统中的一处设备发生故障时，故障电流会沿着电网传递，传递到其他设备上，形成故障电压。
2. 故障信号检测：远方备自投装置通过检测故障电压的存在与否来判断远方是否发生故障。
一般采用差动保护装置、零序电流保护装置等来检测故障信号。
3. 自动投入：当远方发生故障时，远方备自投装置会自动给本地设备发出投入信号，使其投入运行，以避免远方故障对本地设备造成的影响。
三、远方备自投原理的应用1. 电力变电站：在电力变电站中，远方备自投原理被广泛应用于各类电力设备的保护。
当远方发生故障时，远方备自投装置能够及时将本地设备投入运行，避免故障扩大，确保电力系统的连续供电。
2. 输电线路：在输电线路中，远方备自投原理可以用于保护线路的绝缘子串、导线等设备。
当线路发生故障时，远方备自投装置能够自动将本地设备投入运行，保护线路设备的安全运行。
3. 发电机组：在发电机组中，远方备自投原理可以用于保护发电机组的转子、定子等关键部件。
当发电机组远方发生故障时，远方备自投装置能够及时将本地设备投入运行，保护发电机组的安全运行。
四、远方备自投原理的优势1. 快速响应：远方备自投装置可以实现迅速的故障检测和投入操作，提高了电力设备的保护速度，有效减少了故障对设备的影响。
2. 自动化操作：远方备自投装置能够实现自动化操作，减少了人工干预，提高了电力系统的稳定性和可靠性。
3. 灵活性：远方备自投原理可以根据不同的电力系统和设备特点进行调整和优化，具有较高的灵活性和适用性。
浅谈10kV分段的开关备自投
浅谈10kV分段的开关备自投在科技的推动下，我国社会发生着快速的变化，时代在变革，人们对电力供应的可靠性提出了更高的要求，提高电力供应可靠性应该考虑多个因素，本文主要研究的是提高电网中设备的可靠性和发生事故时转电操作的快速性。
备自投装置是一种自动转电操作的设备，在电力系统中占据着重要的地位，得到了广泛的应用，一旦用户的电网发生故障，那么通过备自投装置可以迅速的进行线路转换，保障用户用电的连续性，随着相关技术的不断突破，备自投装置的功能也越来越齐全，比起人工转电来，备自投装置在正确性和快速性方面有着无可比拟的优势，因此，在有条件的情况下，电网中应该有合理的备自投装置。
1 10kV备自投装置功能、方式相关介绍备自投装置针对至少有两个供电电源进行供电的线路，一旦主供电电源无法正常工作，为了保证线路正常工作，备自投装置可以迅速切换至备用电源供电，保证整个供电系统供电的连续性和稳定性，降低运行成本，使继电保护整定配合更加清晰明了。
不同的系统结构，备自投方式也是不相同的，下面对10kV分段开关备自投方式进行介绍：a）方式一：Ⅰ母失压后跳Ⅰ母进线开关，热备用方式下直接合母联开关，冷备用方式下则在合母联开关前还需合Ⅱ母进线开关，实现Ⅰ母失压后由Ⅱ母带Ⅰ母逻辑。
b）方式二：Ⅱ母失压后跳Ⅱ母进线开关，热备用方式下直接合母联开关，冷备用方式下则在合母联开关前还需合Ⅰ母进线开关，实现Ⅱ母失压后由Ⅰ母带Ⅱ母逻辑。
c）方式三：为自恢复逻辑，在Ⅱ母带Ⅰ母时，若Ⅰ母进线恢复有压，实现跳母联开关，合Ⅰ母进线开关，实现Ⅰ母自恢复。
d）方式四：为自恢复逻辑，在Ⅰ母带Ⅱ母时，若Ⅱ母进线恢复有压，实现跳母联开关，合Ⅱ母进线开关，实现Ⅱ母自恢复。
针对10KV分段开关备自投方式来说，备用电源容量应该符合运行要求，如果容量太小，那么设备就应该有减小载荷的功能，自动的进行减载，保证正常运行。
2 10kV分段开关备自投装置工作逻辑与不同运行方式分析图1 典型10KV分段开关备自投工作逻辑工作逻辑分析：图1是典型的10KV分段开关备自投工作逻辑，对其输入量和定值进行解释：1段母线的电压是y11，y12；2段母线的电压为y21，y22；3段母线的电压为y31，y32；4段母线电压为y41，y42。
110kV变电站10kV分段备自投逻辑分析
110kV变电站10kV分段备自投逻辑分析摘要：本文结合110kV变电站典型接线方式，对10kV分段备自投逻辑分析，对旧一代产品和新一代产品均分负荷逻辑的比较，为备自投的改进及深入研究具有一定的参考意义。
关键词：10kV分段备自投，逻辑，均分负荷1、10kV分段备自投装置的应用安全自动装置作为电力系统安全稳定运行的第二、三道防线，其地位和作用日益重要。
随着电网规模的不断扩大，供电可靠性要求越来越高。
10kV分段备自投装置，作为安全自动装置之一，应用越来越广泛。
当工作电源因故障跳开时，其备自投装置快速将备用电源自动的投入到工作中，更好的保障设备电源被断开之后不会出现停电的情况。
2、10kV分段备自投逻辑分析2.1、典型接线形式的10kV分段备自投装置配置以典型接线形式为例：线变组接线方式的110kV变电站，带电运行主变3台，10kV侧为单母线分段接线,其中#2主变低双臂接入2MA、2MB段，#1、#3主变10kV侧分别接入1M段和3M段。
主接线形式如下图所示：三台主变、 10kV四分段典型接线示意图典型接线方式下，主变通常采用分列运行方式，#1主变带10kV1M母线，#2主变带2MA、2MB母线，#3主变带10kV 3M母线。
采用“每个分段开关配置1套10kV备自投装置”的原则，需配置10kV分段备自投装置2套，每套装置功能配置完全相同，采用分段开关自投方式。
备自投装置具备以下功能：分段开关备自投功能；主变变低备自投功能；联切小电源功能；故障后加速切功能；负荷均分功能；检无压和检同期自投功能；自投后变低过载切负荷功能；满足《广东电力系统安自装置全息存储与交互规范》（SIP）。
2.2旧一代产品10kV分段备自投逻辑分析旧一代10kV分段备自投装置以南瑞继保RCS-9651系列，四方CSC-246系列，长园深瑞ISA-358G系列产品为代表。
按典型3台主变4分段，分段开关自投方式接线形式为例，分析备自投装置工作原理。
铁路10kV配电所备自投原理及调试方法
铁路10kV配电所备自投原理及调试方法摘要：当前，随着电力系统的不断发展，对供电可靠性提出了更高的要求，提高供电可靠性的途径主要有：一是采用环网供电，这种方式可以极大地提高供电的可靠性，但由于多级环网会影响系统的稳定性，所以很少在中、低电压电网中应用；另外一种方法就是使用双电源，在中、低电压电力系统中，双线供电是一种在一条线路发生故障，无法正常供电时，它会自动转换到另外一条电源。
关键词：10kV；备自投保护调试；原理1、10kV备自投原理电脑或触摸屏设定自动投递程式的附加功能；10 kV母线开关10302正在被分割，当母线10302处于关闭状态时，备自投递过程会自动结束；10 kV母线的接入点和母线的断路器状态清楚（不确定）；如果切换状态不稳定，而检查标志没有设置1，那么，备用自投就会自动退出。
2、10kV备自投异常动作原因分析虽然10 kV进线 I的电流在当时的工作状态下几乎为零，达到了预定的准备工作，但是10 kV进线 I上的10KV1M电压是正常的，不能正常工作，所以备用电源不能工作。
根据现场勘察图纸及汇控箱的线路，对此进行了分析：10 kV进线1 DL开关在10 kV#1 PT汇控柜上供电#1 M （有电压、无电流），当8D3、8D4、8D6、8D10等供电电源时，将“刀闸/接地刀控制电源8D3”串供至保护/测量电压重动继电器DSX1和计量电压重动继电器/DSX2)，致使设备电源断开后，重动继电器工作，造成10kV1M二次电压电压损失，10 kV#1 PT二次电压值0，满足备用自投操作的要求：I母无电压（三相电压都比无压起动定值低）、I1无电流、Ⅱ母有压启动。
所以在Tt3延迟之后，跳闸接点动作跳过1 DL，当1 DL断开后， I母没有压力（三条线路的电压都比无压闸限位低），通过Th3延迟关闭分段开关3 DL。
事故处理后，10 kV线路重新回到原先的线路模式。
#1号主变完成了冷备转运行，10 kV母线采用分立运行模式。
关于10kV分段开关备自投的研究.doc
关于10 kV分段开关备自投的研究（广州供电局有限公司广东广州510000）备自投装置是为了提高电网的安全、可靠运行所采取的一种重要措施,针对10 kV母线侧既需要跳中阻开关回路又需要均分负荷的复杂情况下备自投逻辑原理进行了阐述，基于该逻辑方案的备自投装置己在许多供电局投运多套，对其他地方相同接线形式的变电站亦具有借鉴意义。
木文中介绍了10 kV线路分段开关在运行中存在的问题，并提出解决办法和措施。
关键词：备自投；电网；10 kV；分段开关1引言10 kV分段开关备自投保护装置系统是保证连续供电的一个必要设备，所以, 必须确保变电站配置的可靠、有效、完善等功能。
实际中往往由于主接线的改变，各个备自投厂家及的主变保护型号都会发生改变，不同的投产时期要求不同，设计模式也不尽相同等，造成备自投保护较为复杂。
随着区域性大电网的不断发展, 为避免电磁环网对安全运行造成的不利影响，输电线路通常要分裂或解环运行, 从而减小短路电流。
在分裂或解环运行的方式下形成的线路，容易造成变电站母线压力失衡，设置备自投装置能够提高供电可靠性要求、快速恢复母线电压。
但是实际中一些技术问题影响了备自投装置操作的成功运用。
2备自投装置的应用意义随着现代社会的进步，人们对电力供应的可靠性提出了越来越高的要求。
备自投装置是一种进行自动转电操作的设备，已被电力供应部门和重要电力用户广泛采用。
在一些重负载的地区，10kV〜110kV备自投装置动作是通过负荷影响而发生自动转移，有可能使线路严重过负荷，最终导致某些备自投装置无法正常运行。
备自投装置一般能够在秒级以内，处理好事故停电用户，快速供给其完好电网系统，从而奋效的确保了供电的连续性。
备自投的快速性是人工转电操作所不能比拟的。
因此，需要对备自投装置动作可能引起的线路或主变过负荷问题及控制措施进行研究。
综上所述，研究备自投装置配置、功能逻辑及运行整定等技术问题，使装置最大程度地满足电网运行要求，从而提高装置动作成功率奋着重要现实意义。
铁路10kV配电所备自投原理及调试方法
铁路10kV配电所备自投原理及调试方法摘要：近年来随着铁路运营里程逐年增加。
截止到2022年底在我国铁路运营里程数已经到了15.5万km，高铁运营里程4.2万km。
而且大部分铁路完成了电气自动化经营。
同时也对供电系统的可靠性给出了更高规定。
为了保证电气自动化铁路电力需求，供电系统自动化水平也在不断提高。
针对维修和校准工作人员必须掌握更多的自动化技术专业知识。
铁路10kV配电所主要承担的铁路沿途通讯、数据信号、站场的供电，确保列车的安全驾驶，对供电的可靠性和协调能力明确提出更高的需求。
配电所加设开关电源备自投设备，确保了供电系统供电可靠性，与此同时对多开关电源供电系统，确保了供电持续性，因而，铁路10kV 配电所备自投调节及典型性故障诊断至关重要。
关键词：铁路10kV配电所；备自投原理；调试方法1铁路电力供电系统组成及原则特点分析1.1供电原则针对高速铁路电力供电系统，在确定供电原理时，应从三个方面进行研究和分析：一方面，供电系统应严格遵守客运线路安全可靠供电的概念要求；另一方面，我们将从免维护、小修和实行休班原则等方面，主动改进和完善现有铁路供电系统，确保铁路供电系统稳定可靠运行。
同时，从可靠、安全、可靠的理念出发，结合各用电装置的实际需要，对不同等级的供配电系统进行比较和分析。
除非是由于不可抗拒的原因或人为的破坏，否则，铁路供电系统的可靠性必须满足24h运行的要求，包括天窗的维护时间。
此外，必须严格遵守铁路供电标准模块化、标准化的原则，尽可能地降低维护和维护费用。
1.2供电特点根据运营经验，铁路供电系统具有以下供电特点：(1）铁道供电系统的电压水平比较低，变电站结构比较单一。
就国内大部分高速铁路的运营工作来说，在电压等级上都是要求比较低的，从实际出发，从电力系统的使用标准来看，高速铁路的电力系统主要是10kV和35kV。
同时，由于其结构特点比较单一，对电力负荷的要求也比较低。
(2）线路电源系统的接线方式比较简单。
10kV站用电系统备自投的原理与试验分析
10kV站用电系统备自投的原理与试验分析发表时间：2020-12-02T12:19:36.003Z 来源：《当代电力文化》2020年20期作者：高海强[导读] 站用电系统为变电站全站提供交流电源，为了提高不间断供电的可靠性，缩短故障停电时间，减少经济损失高海强甘肃送变电工程有限公司变电施工分公司甘肃省兰州市730050摘要：站用电系统为变电站全站提供交流电源，为了提高不间断供电的可靠性，缩短故障停电时间，减少经济损失。
因此，为站用电系统提供了备自投装置。
备自投装置全称为备用电源自动投入，是当工作电源因故障跳闸后，自动将备用电源投入。
本文以某换流站站用电系统为例。
关键词：备自投；可靠性1、站用电系统配置全站10kV系统由3回独立站用电源及三段10kV母线构成，其中T1、T2站用变来自站内两台不同主变的低压侧母线，T0站用变来自站外电源，T1、T2、T0站用变分别给10kVⅠ段、Ⅱ段、备用段母线供电，其中备用段母线和Ⅰ段母线之间、备用段母线和Ⅱ段母线之间均设置联络开关DL3与DL4。
正常运行时，DL1、DL2、DL0处于合位，DL3、DL4处于分位。
图1 站用电系统配置接线图2、备自投的功能及原理本站备自投不采用备自投装置，其功能由南瑞继保的后台程序逻辑实现。
当备自投处于自动位置时，站用电控制主机程序检查出工作段站用变进线失压，且备用段站用变进线电压正常，备自投自动延时断开工作电源进线开关，并合上对应的联络开关，工作段由备用站用变供电；当工作段站用变供电正常后，备自投自动断开相关联络开关，并合上工作段站用变进线开关，恢复正常工作方式。
当备自投处于手动位置时，不会自动投入。
2.1、备自投必须具备的条件（1）完全独立于保护装置，不能影响保护装置的逻辑。
在投入备自投功能时，不可以投入低电压保护，以免引起拒动或者误动。
（2）必须工作电源断开后，备用电源才能投入。
必须当相应的进线开关断开后，才能投入备用电源。
10KV高压开关柜母联备自投的工作原理是什么
10KV高压开关柜母联备自投的工作原理是什么？和操作规程？母联备自投用于两路电源的自动快速互投。
一般用在双电源系统中，两台进线电源柜供电时母联不投入，在一路电源进线停电时分断，并可自动投入母联开关，实现让一路电源带系统的所有设备。
备自投动作过程为，两路进线开关柜中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于70V（相当于7kV），则合母联开关。
备自投保护必须在充电完成后才能动作，而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。
采用综合继保装置后，这些功能可以自动实现。
如果不用自投则需要明确的操作规程，比如检某进线开关电源电压，确认无压后分该进线开关，检另一进线电源电压，确认母联开关位置，正常后合母联开关。
（有些系统还需要考虑二次回路中的电压信号切换）。
为什么10kV备自投动作，要切母线上的电容器，再合母联开关2007-1-20 23:40提问者：tmp_hv|浏览次数：3906次为什么10kV备自投动作，要切母线上的电容器，再合母联开关？切电容器是防止过电压吧。
电力系统中的“备自投装置”是什么？什么原理？有什么作用？随着我国人民生产生活的现代化程度日益提高，人们对电力的需求和依赖程度也在倍增，对电能质量的要求也更加严格，供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出。
我国的电力供应主要还是依靠国家电网供电，电力缺口也在不断增大，尤其在用电高峰期缺电现象严重，为此很多大型企业便自建电厂或配备发电机，因此各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
在GB50062 《电力装置的继电保护和自动装置设计规范》中的第十一章也明确规定了备用电源和备用设备的自动投入的具体要求。
10kV备用电源自投装置运行分析
10kV备用电源自投装置运行分析发表时间：2016-08-15T11:20:09.157Z 来源：《电力设备》2016年第11期作者：吴富文[导读] 110kV变电站中常见三台主变、四段10kV母线接线方式，其中#2主变有两段10kV分支母线。
吴富文（深圳供电局有限公司广东深圳 518000）摘要：本文主要探讨常见10kV备自投的自投方式、充放电条件和动作过程，以及在实际运维过程中的注意事项，提升现场工作人员的运维水平和操作技能。
关键字：备自投；充电；放电；负荷均分110kV变电站中常见三台主变、四段10kV母线接线方式，其中#2主变有两段10kV分支母线。
10kV系统有两台分段开关，任何一台主变停电检修或故障失压，其下所接母线均可由相邻主变代供。
图1 常见10kV备自投装置接线图1 自投方式1.1 运行方式一充电条件：a Ⅰ母、ⅡA、ⅡB、Ⅲ母均三相有压b 501、502A、502B、503在合位c 521、532在分位d 532负荷均分压板投入e 备自投功能压板投入以上条件同时满足后经延时时间后充电完成。
放电条件：a 两段及以上母线电压同时消失（ⅡA、ⅡB母线当作Ⅱ段母线）b 手跳工作变压器c 532负荷均分压板打开d 闭锁信号输入动作过程：检测到Ⅰ母线失压且501无流，延时跳开501开关，确认501开关跳开后，延时投入532开关，确认532开关合上后，延时投入521开关。
1.2 运行方式二充电条件：a Ⅰ母、ⅡA、ⅡB、Ⅲ母均三相有压b 501、502A、502B、503在合位c 521、532在分位d 521负荷均分压板投入e 备自投功能压板投入以上条件同时满足后经延时时间后充电完成。
放电条件：a 两段及以上母线电压同时消失（ⅡA、ⅡB母线当作Ⅱ段母线）b 手跳工作变压器c 521负荷均分压板打开d 闭锁信号输入动作过程：检测到Ⅲ母线失压且503无流，延时跳开503开关，确认503开关跳开后，延时投入521开关，确认521开关合上后，延时投入532开关。
10KV高压开关柜母联备自投的工作原理是什么？和操作规程？
10KV高压开关柜母联备自投的工作原理是什么？和操作规
程？
展开全文
10KV高压开关柜母联备自投的工作原理：
母联备自投用于两路电源的自动快速互投。
一般用在双电源系统中，两台进线电源柜供电时母联不投入，在一路电源进线停电时分断，并可自动投入母联开关，实现让一路电源带系统的所有设备。
操作规程：
备自投动作过程为，两路进线开关柜中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于70V（相当于7kV），则合母联开关。
备自投保护必须在充电完成后才能动作，而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。
采用综合继保装置后，这些功能可以自动实现。
如果不用自投则需要明确的操作规程，比如检某进线开关电源电压，确认无压后分该进线开关，检另一进线电源电压，确认母联开关位置，正常后合母联开关。
（有些系统还需要考虑二次回路中的电压信号切换）。
10kV配电房备用电源自投装置设计分析
Ｐ ｏ ｗｅ ｒ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ
时或者变频器跳 闸时 （ 通过厂用 电源 ６ Ｋ Ｖ开关状态判断 ）联启备用 凝结水泵 。 ３ ． ６工频运行方式备用凝结水泵联锁 逻辑设定： 当凝结水 泵工频 运行 时， 凝 结水母 管压力低于 ２ ． ６ Ｍ Ｐ ａ 时或者运行凝结水泵跳 闸时联 启备用凝 结水泵 。 ３ ． ７ 除氧器上水调整门的调节 在凝结水泵工频方式运行 时，凝 结水 泵维持 工频转速 ，除氧器 上水调 门自动调节 （ 在 自动不 能投入 时也可手动调节） 调节凝 结水流 量 以适应机组负荷需要 。 在凝结水泵变频方式运行时 ， 凝结水泵转速 自动调节 （ 在 自动不 能投入 时也可手动调节） 调节凝结水流量 以适应机组负荷需要； 而除 氧器上 水调 整门则手 动调 节以维持凝结水泵出 口母管压力，在机组 负荷 ５ ０ ０ Ｍ Ｗ以上时维持除氧 器上水 调整 门全开位 ， 在机组负荷 ５ ０ ０ Ｍ Ｗ 以下时在保证凝 结水母 管 １ ． ３ Ｍ Ｐ ａ以上情况下尽量维持较大开度 ， 以 降低系统阻力。 事故情况下 ，凝结水泵变频跳 闸或者其他原 因导致备用凝结水 泵工频方式联启 ，这时凝结水流量与机组负荷不匹配 ，则需要运行 人员根据表 １的经验数据及时调节 ，以维持机组稳 定运行 。 第一步：启动＃ ２ 凝 结水泵 （ 工频方式 ） ，停止＃ １ 凝结水泵 （ 变 频方式 ） 。 第二步 ： ＃ １ 凝 结水泵 电机变频方式停 电即： ＃ １凝结水泵电机 开 关由 “ 热备用”转 “ 冷备用 ” ，拉开 Ｃ ２ 、Ｃ ３刀闸。 第三步 ：＃ １凝结水泵 电机工频方式送 电，即：合上 Ｃ １刀 闸， ＃ １ 凝结水泵 电机开关 由 “ 冷备用 ”转 “ 热备用 ” 。 第四步 ：启动＃ １凝结水泵 （ 工频方式 ） ，停 止＃ ２凝结水泵 （ 工 频方式 ） 。 第五步 ：＃ ２凝 结水泵 电机工频方式停 电，即：＃ ２凝结水泵 电机 开关由 “ 热备用 ”转 “ 冷备用 ” ，拉 开 Ｃ ６刀 闸。 第六步：＃ ２凝 结水泵 电机变频方式送 电，即：合上 ｃ ４ 、ｃ ５刀 闸，＃ ２凝 结水 泵 电机 开 关 由 “ 冷 备 用 ”转 “ 热备用 ” 。 第七步：启动＃ ２凝结水泵 （ 变频方式 ）， 停止＃ １凝结水泵 （ 工 频方式 ） 。 经上面步骤操作 ，两台凝 结水泵状态 为：隔离刀 闸 ｃ ４ 、ｃ ５ 、ｃ １ 合位，隔离刀闸 ｃ ２、ｃ ３ 、ｃ ６分位 ，即：＃ ２凝结水泵变频运行 ，＃ １ 凝结水泵工频备用 。 ５ 两种 运行方式比较 ４ 凝 结水 的 运行 切 换 操 作 （ １ ）从操作上分析 ：工频方式操作简单 ；变频方式操作复杂， ４ ． １工频运行一工频运行切换操作 尤其两 台凝结水泵变频方式切换运行 时，经过多次切换操作，操作 此种切换方式 即为改造前 的系统切 换，操 作比较简单，只需按 量 较 大 。 要 求 启 动 备 用 凝 结水 泵 检 查运 行 正 常后 停止 运 行 泵 ， 切换 前 后 检 查 （ ２ ）从 安 全 上 分 析 ：工 频 方 式 系 统 简系统 复杂 ，故障点相对较 多。变频器在运行 中也较为憔悴 。 ４ ． ２工频运行一变频运行切换操作 （ ３ ） 从经济上分析 ：变频运行时凝结水泵 出口除氧器上水调整 此种 切换方式操作也 比较简单，只需按要求变频方式启动备用 门始 终 保 持 在 较 大 开度 ，节 流 损 失较 小 。 实 际运 行 中 ６ Ｋ Ｖ开关 处 电 凝结水泵，将转速提升至接近工频转速时，停止运行泵，检查系统 流变频方式 比工频方式减少了 ２ ／ ３左右，节 能效 果较为明显。 运行稳定后，解除除氧器上水调整 门自动，投入凝结水泵转速 自动 ， ６结论 缓慢调整除氧器上水调整 门至规定开度 ，投入工频凝结水泵联锁 即 内蒙古大唐 国际托克托发 电有 限责任公司一期工程 ２ ×６ ０ ０ Ｍ Ｗ 可 （ 一般情况下 自动投 入） 。 汽轮机凝结水泵改造为 “ 一拖二 ”接线的变频器驱动方式后，根据 ４ ． ３变频运行一变频运行切换操作 几年积累 的运行经验 ，总得来 说，运 行方式 灵活，经济、安全可靠 。 此种切换方式 比较 复杂 ，在机组 正常运行 中定期设备轮 换制度 既节约 了投资 费用 ，也起到 了节能 的目的，是高压变频器在亚临界 要求每月切换一次 。 现 以＃ １ 凝 结水泵变频运行 ，＃ ２凝结水泵工频备 ６ ０ ０ Ｍ Ｗ机组凝结水系统 中成功应用 的一例 。 用 为例说 明：＃ １凝结水泵变频运行 、＃ ２凝结水泵工频备用切换至＃ ２ 参考文献 ： 凝 结水泵变频运行 、＃ １ 凝结水泵工频备用 。 『 １ １ 内蒙古大唐 国际托 克托发 电有 限责任公 司凝 结水泵 变频器运行规 ＃ １凝结水泵变频运行 ，＃ ２凝结水泵工频备用：则 图 １中隔离刀 程 ． 闸Ｃ ２ 、Ｃ ３ 、Ｃ ６合 闸位 ，隔 离 刀 闸 ｃ １ 、ｃ ４ 、ｃ ５分 闸位 。＃ ｌ 凝 结 水 泵 『 ２ １ 陈庚． 主编． 单元机组集控运行 ６ Ｋ Ｖ电源 开 关 （ 即 真 空 断 路 器 ） 在 合 闸位 ，＃ ２凝 结 水 泵 ６ Ｋ Ｖ电源 开 『 ３ １ ６ ０ ０ ＭＷ 火 力 发 电机 组 培训 教 材 汽轮 机 设 备 及 其 系统 ． 华 东 六省 一 关在分闸位。 市电机 工程 （ 电力） 学会编
一起典型的10kV备自投装置动作行为分析
一起典型的10kV备自投装置动作行为分析随着电力工业的迅速发展，人们对电力的需求和依赖程度也在倍增，对供电可靠性的要求也更加严格。
在电网中设计并安装了备自投装置，但在10kV变电站备自投带电试验过程中，备自投装置未动作。
本文针对这样的情况产生原因及如何处理做了分析。
标签：变电站；备自投装置；原因0 引言随着电力工业的迅速发展，电力在生产生活中占据的地位越来越大，相应的，供电安全也愈发受到人们的关注。
备自投装置又称为备用电源自动投入装置，它是继电保护与供电网络系统自动装置相结合的产物，是一种对供电系统提供不间断供电的经济而有效的技术装备。
因此，对备自投装置不正确动作的原因进行分析，并采取合理的方案进行解决，保证电力供应的可靠性是当前的一个重要课题。
1 故障情况综述10kV变电站正常运行方式为1#主变带Ⅰ段母线运行，2#主变带Ⅱ段母线运行，Ⅰ母线进线开关1DL在合位，Ⅱ段母进线开关2DL在合位，分段开关3DL 处于热备用状态，分段开关3DL上安装有备自投装置。
10kV变电站主接线图如圖1所示。
2015-06-28T08：18，备自投带电试验中，在进线开关1DL、2DL偷跳或误分的情况下，备自投装置未按预期投入。
2 备自投装置简介2.1 备自投装置要求参照有关规程，对备自投的基本要求可以归纳如下：（1）应保证工作电源和设备断开后，才投入备用电源或设备；（2）工作母线和设备上的电压不论因何种原因消失，备自投装置均应启动；（3）备自投装置应保证只动作一次；（4）若电力系统内部故障使工作电源和备用电源同时消失，备自投不应动作。
2.2 母联开关备自投2.2.1 正常运行条件（1）母联断路器3DL处于分位，进线断路器1DL、2DL均处于合位；（2）进线1、进线2均有电压；（3）备自投投入开关处于投入位置。
2.2.2 启动条件（1）进线2有电压，进线1无电压且无电流；（2）进线1有电压，进线2无电压且无电流。
2.2.3 动作过程（1）对启动条件（1），若1DL处于合位，则经延时跳开1DL，确认跳开后，合上3DL；若1DL处于分位，则经延时后合上3DL。
浅析110kV变电站10kV备自投装置
浅析110kV变电站10kV备自投装置随着电网负荷不断增长及对供电可靠性的要求日益增加，10kV备自投的重要性凸显。
文章主要对备自投的动作原理、备自投出现问题进行了分析与探讨，为今后再遇上和处理此类情况时候能够提供一定的参考。
标签：110kV变电站；10kV；备自投装置引言备自投装置又称为备用电源自动投入装置，它是继电保护与供电网络系统自动装置相结合的产物，是一种对供电系统提供不间断供电的经济而有效的技术装备。
当故障导致系统工作电源失去时，该自动装置能够迅速地将备用电源自动工作。
在实际的运行中，备自投装置时常都会发生误动、拒动，原因涉及运行维护、装置本身、接线等方面，比如备自投充放电、备自投过载联切等问题。
文章主要是分析110kV变电站10kV备自投装置出现的问题以及采取的防范措施。
1 10kV分段备自投装置原理图1 110kV变电站接线图1.1 参数说明外部电流和电压输入经隔离互感器变换后，在通过滤波输入到模数变换器，然后CPU采用数字处理后形成各种保护继电器，并计算各种遥测量，其中Ua1、Ub1、Uc1为1M母线的电压输入，Ua2、Ub2、Uc2为2M母线的电压输入，用于判别母线有压、无压；I1、I2为两进线一相电流输入，用于无流检测和防止PT断线时误启动装置；为零序电流输入，用于零序保护；IA、IB、IC测量两母线环流输入，其中，IA、IC为专用测量CT用输入，用于过流保护用。
1.2 原理说明装置引入两段母线电压，用于判别无压、有压，每个进线开关各引入一相电流为了判断进线开关已跳开，也是为了防止PT三相断线后造成分段开关误动作。
装置引入两个进线开关位置接点（TWJ1、TWJ2），加上装置自带操作回路产生的分段开关节点（TWJ3），用于判别系统运行方式、自投准备、自投操作。
装置将两个进线开关的KKJ（合后位置继电器：KKJ是反映手跳、手合的，即：如果手动合上开关，KKJ就变为1，如果再由保护切掉，KKJ仍然为1，只有手切才会变为0；同理，开关手切KKJ为0，如果保护合上开关，KKJ也还是为0，只有手合才会变为1。
10KV高压开关柜母联备自投的工作原理是什么和操作规程
10KV高压开关柜母联备自投的工作原理是什么？和操作规程？10KV高压开关柜母联备自投的工作原理是什么？和操作规程？提问者:陈孔民2013-8-21满意回答（一）10kV开闭站KYN28高压开关柜技术规范5.1.1 开关量技术指标（1）输入方式：可直接输入（装置内设光电耦合）（2）输入电压：220VDC、110VDC、24VDC（3）分辨率：站内分辨率1ms（4）抖动抑制：接点抖动时间在线整定2ms-999ms，级差1ms 5.1.1 脉冲量技术指标（针对机械电度表）（1）输入方式：光电耦合输入（2）输入电压：24VDC（3）抖动抑制：测量脉冲宽度在线整定2ms-999ms，级差1ms （4）脉冲量初始值：在线整定5.1.1 .开出量技术指标（1）输出方式：密封继电器无源接点输出（2）容量：接通负载能力5A /380VAC，不能进行断弧操作（3）控制方式：接点两级返校、闭锁（4）输出脉宽：在线整定0.1s-99.9s，级差0.1s5.1.2 数字型微机保护装置的功能及容量5.1.2 .1 保护功能：（1）三段低电压方向过流保护（其中第三段可选择为定时限或反时限）；（2）独立的加速段过流保护；（3）三相一次重合闸（可选择为检同期、检无压或不检定）；（4）零序过流保护、小电流接地选线；（5）过负荷保护（跳闸或告警可选择）；（6）低周减载、低压减载；（7）TV断线检测、控制回路断线检测；（8）母线绝缘监察功能；5.1.2 .2 测控功能（1）交流遥测功能一条线路的三相相电压、三相相电流、一相零序电压及1 路线路侧电压、1 路零序电流的交流模拟量输入采集、计算和上传。
根据输入的模拟量，计算电压U、电流I、有功功率P、无功功率Q、功率因数Cosφ、母线侧频率F1 和线路侧频率F2等。
（2）遥信功能不少于16 路遥信输入；（4）遥控功能3 路的遥控分、合、空节点输出，用于远方操作断路器或电动隔离开关操作，采用两级闭锁电源方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV备自投装置原理及运行分析
摘要：随着电网负荷增长及供电可靠性要求日益提高，10kV备自投重要性凸显。
10kV备自投装置的准确动作，可及时恢复供电或减少停电区域，对电力系统的安全稳定运行起着十分重要的作用。
本文将着重介绍在电力系统中应用最广的10kV备自投原理和功能，探讨相关的动作原理及闭锁条件。
关键词：备自投跳闸闭锁
1.引言
备自投装置又称为备用电源自动投入装置。
备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，当工作电源因故障断开后，备自投装置能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，大大提高供电可靠性。
随着供电可靠性要求越来越高，10kV备自投装置广泛地应用于电力系统中。
2.10kV备自投装置基本原理
本文以10kV分段备投为例，主要分析10kV备自投的几种常见运行方式、工作原理和闭锁逻辑。
2.1正常运行条件
分段开关3DL处于分位，进线开关1DL、 2DL均处于合位；母线均有电压；备自投功能处于投入位置
2.2启动条件
●II段备用I段，I段母线无压，1DL进线1无流，II段母线有压
●I段备用II段， II段母线无压，2DL进线2无流，I段母线有压
2.3动作过程
启动条件1:若IDL处于合位，则经延时跳开1DL，确认跳开后合上3DL；若
1DL处于分位，则经延时合上3DL
启动条件2:若2DL处于合位，则经延时跳开2DL，确认跳开后合上3DL；若
2DL处于分位，则经延时合上3DL。
工作母线失压是备自投保护启动的条件，应设置启动延时躲开电压波动。
为
防止备自投保护对线路倒送电，不论进线断路器是否断开，备自投延时启动后都
应再跳一次该断路器，并将检查该断路器跳位辅助触点作为启动合闸的必要条件。
2.4退出条件
3DL处于合位置；备自投一次动作完毕；有备自投闭锁输入信号；备自投投
入开关处于退出位置。
2.5备自投保护闭锁条件：
（1）手动断开工作电源，备自投不应动作；
（2）为防止自投在故障上，内部故障时应闭锁备自投；
（3）备自投停运。
为保证备自投只自投一次，备自投均应设置充电条件，
一般采用逻辑判断和软件延时代替充电过程。
3.常见的几种10kV备自投类型
10kV备自投装置的应用多种多样，不同的接线情况，配合相应定值和压板投
退可以实现不同的功能。
下面以多站现有的10kV运行方式为例，分析常见的三
种10kV备投方式。
(1)两台主变，单母双分段接线方式，两段母线相互备投
(2)三台主变（#2主变双分支结构），单母四分段接线方式，相邻母线相互
备投。
(3)三台主变（#2主变双分支结构），单母三分段接线方式，三个分段，依
据定值和压板投退，相邻母线备投。
3.1单母双分段接线方式
110kV某站10kV备自投系统接线类型如图2所示。
正常运行时，＃1主
变10kV开关送10kV I段母线，#2主变10kV开关送10kV II段母线，采用10kV
分段备用电源。
该方式与前述10kV分段备投基本逻辑一致，不再赘述。
3.2单母四分段接线方式
110kV某站10kV母线接线方式为图3所示单母四分段接线方式。
正常运行时，1QF、3QF、4QF和6QF合位，两个分段开关2QF和5QF分位。
10kV将会有两个分
段备自投装置，分别对应两个分段的备投逻辑。
(1)如果＃1主变失电，＃1分段备自投动作，合上2QF后，10kV I母恢复供电，＃2主变带I、II、III段母线，＃3主变带IV段母线。
(2)如果＃2主变失电，3QF和4QF电流为零，＃1和＃2分段备自投均动作，合上2QF和5QF后，10kV母线恢复供电，＃1主变带I、II段母线，#2主变带
III、IV段母线。
(3)如果＃3主变失电，6QF分位，#2分段备自投动作，合上5QF、10kV IV
段母线恢复供电，#I主变带I段母线负荷，#2主变带II、III、IV段母线负荷。
备自投动作后有时会造成剩余运行的两台主变负荷分配不均，主变过负荷，保护动作后要关注运行主变的过负荷情况。
目前在上一级电源并列时，在备自投中加入负荷均分控制逻辑，避免备投主变过载的情况。
3.3单母四分段（环形）接线方式
110kV某站10kV母线接线方式为图4所示
（1）逻辑一：需退出5QF均分压板；I母失压，跳1QF，合7QF；
（2）逻辑二：需退出2QF均分压板；IV母失压，跳6QF，合7QF；
（3）逻辑三：III母失压，跳4QF，合5QF；
（4）逻辑四：II母失压，跳3QF，合2QF；
（5）10kV备自投充电条件：备自投功能压板投入、10kV母线均有压、主变变低开关在运行状态、分段开关在热备用状态，闭锁分段备自投压板退出，无闭锁信号，备自投充电。
（6）10kV备自投放电条件：主变低压侧后备保护动作、手跳变低开关、分段开关在合位或投入闭锁分段备自投压板、两段及以上母线同时失压时，对应分段开关的动作逻辑放电。
4. 10kV备自投与主变保护闭锁关系
早期变电站主变后备保护没有闭锁10kV分段备自投功能。
如果10kV I段母
线上某馈线段故障无法切除（如开关拒动等），那么＃1主变后备保护动作跳开
主变10kV开关后，满足10kV分段备自投动作判据，备自投将动作合上10kV分
段开关，此时对故障点形成二次冲击，只能依靠10kV分段过流保护跳开10kV分
段开关来切除故障，但会造成10kV I段母线失压。
目前微机备自投保护装置都设置了低后备保护动作闭锁10kV备自投功能，
线路故障造成越级跳闸后直接闭锁备自投功能，避免将故障再次引入电网。
5 .10kV备自投的几种动作判据
对于10kV分段备自投，主要采用较常用的判“无压”、“无流”，也有其
它判定方式：主变10kV开关分位与相应10kV母线电压无压；主变10kV开关分
位与主变10kV开关无流。
在低负荷时，备自投装置可能会出现告警信号，此时需加强巡视，做好防备用电源防误动措施。
待负
荷高时，可自动复归。
某站在10kV负荷较低时发生PT断线，造成10kV备自投装置误动作的情况。
故新投
变电站增加工作电源的电流小于整定值作为动作条件，只有母线无压和线路无流同时满足，备自投才会动作。
6 .10kV备自投装置运行注意事项
（1）正常运行时应检查备用电源充电灯与一次运行方式的一致性；
（2）停用备用电源装置应在一次设备运行方式改变前进行；投入备用电源装置应在一次设备运行方式改变后进行；
（3）停用备用电源应按以下顺序操作：取下跳闸／合闸压板、方式切换开关切换至停用位置、切断装置直流电源小开关、切断装置交流小开关。
复电操作时，顺序相反；
（4）主变停役或主变保护进行传动试验时，应做好防止闭锁10kV备用电源措施；
（5）涉及110kV电压等级方式变化时，注意负荷均分压板的投退情况；
（6）10kV母线及开关运行方式调整时，注意检查备自投装置的充电方式是否正常。
7.结束语
本文主要介绍10kV备自投装置几种常见母线接线的运行原理和工作条件，探讨了10kV备自投与主变
低压侧后备保护的闭锁关系，提出了备自投运行注意事项。
参考文献
[1] 吴迪帆.10kV分段备自投装置逻辑和整定分析.广东输电与变电技术，2008
[2]龚幸玲.浅析110kV变电站10kV备自投装置.科技创新与应用，2014。
