不锈钢止回阀解释及分类
止回阀H44Y一300LB一DN200解释

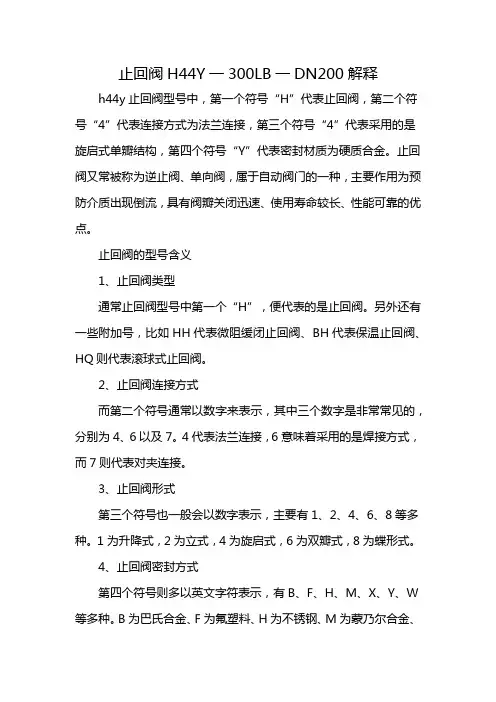

止回阀H44Y一300LB一DN200解释h44y止回阀型号中，第一个符号“H”代表止回阀，第二个符号“4”代表连接方式为法兰连接，第三个符号“4”代表采用的是旋启式单瓣结构，第四个符号“Y”代表密封材质为硬质合金。
止回阀又常被称为逆止阀、单向阀，属于自动阀门的一种，主要作用为预防介质出现倒流，具有阀瓣关闭迅速、使用寿命较长、性能可靠的优点。
止回阀的型号含义
1、止回阀类型
通常止回阀型号中第一个“H”，便代表的是止回阀。
另外还有一些附加号，比如HH代表微阻缓闭止回阀、BH代表保温止回阀、HQ则代表滚球式止回阀。
2、止回阀连接方式
而第二个符号通常以数字来表示，其中三个数字是非常常见的，分别为4、6以及7。
4代表法兰连接，6意味着采用的是焊接方式，而7则代表对夹连接。
3、止回阀形式
第三个符号也一般会以数字表示，主要有1、2、4、6、8等多种。
1为升降式，2为立式，4为旋启式，6为双瓣式，8为蝶形式。
4、止回阀密封方式
第四个符号则多以英文字符表示，有B、F、H、M、X、Y、W 等多种。
B为巴氏合金、F为氟塑料、H为不锈钢、M为蒙乃尔合金、
X为橡胶、Y为硬质合金、W为直接加工。
比如h44h止回阀，则代表是采用法兰连接的旋启式不锈钢止回阀。
止回阀说明书
1.范围本说明书包括了公称通径DN15mm~600mm(1/2”~24”)、公称压力PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的旋启式、升降式止回阀。
2.用途2.1本阀用于管道或装置中，防止介质倒流。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度≤550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1止回阀基本结构见图13.2易损件垫片采用聚四氟乙烯或柔性石墨，密封可靠。
4.工作原理止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。
5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。
应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前应注意阀门上流向标记与介质流动方向一致。
5.6。
升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。
5.7使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。
6.可能发生的故障、原因及消除方法见表1-1-7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。
在保修期内，因产品质量原因均可免费修理或更换零件。
a.法兰连接旋启式止回阀b.法兰连接升降式止回阀-2-。
止回阀的类型代号
止回阀的类型代号
止回阀根据其结构和使用场合的不同，有多种类型代号，常见的有以下几种：
1. H型止回阀：H型止回阀是一种简单、可靠的止回阀，其结构简单，内部没有复杂的零件，通常用于低压、小口径的管道系统中。
2. 蝶式止回阀：蝶式止回阀是一种采用蝶板作为开关元件的止回阀，具有结构简单、密封可靠、体积小等优点，通常用于中小口径的管道系统中。
3. 活塞式止回阀：活塞式止回阀是一种采用活塞作为开关元件的止回阀，具有密封性好、使用寿命长等特点，通常用于高压、大口径的管道系统中。
4. 旋塞式止回阀：旋塞式止回阀是一种采用旋塞作为开关元件的止回阀，可以实现快速开关和准确控制，通常用于高温、高压、大口径的管道系统中。
5. 气动止回阀：气动止回阀是一种采用气动执行器作为驱动装置的止回阀，具有自控性强、灵活性好等特点，通常用于自动控制系统中。
6. 电动止回阀：电动止回阀是一种采用电动执行器作为驱动装置的止回阀，具有响应速度快、可远程控制等优点，通常用于智能化管道系统中。
止回阀参数详细说明
锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。
锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用我们的阀门。
简介止回阀(One-way valve)：止回阀又称止逆阀、单向阀或逆止阀，其作用是防止管路中的介质定向流动而不致倒流的功能。
水泵吸水管的底阀也止回阀(13张)属于止回阀类。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
结构止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和直通式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为蝶式双瓣、蝶式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。
安装止回阀(Check Valve)的安装应注意以下事项1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
分类按材质1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀不锈钢止回阀4.碳钢止回阀5.铸钢止回阀按功能1.DRVZ静音式止回阀2.DRVG静音式止回阀止回阀( Check Valve)：是能自动阻止流体倒流的阀门。
止回阀详解

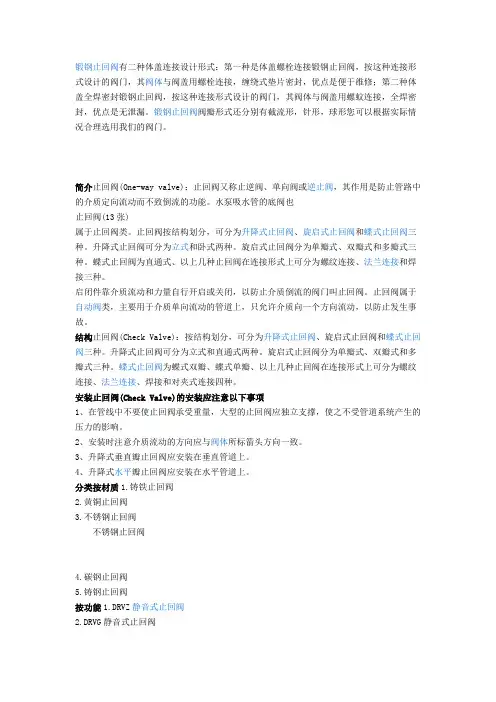

锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。
锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用我们的阀门。
简介止回阀(One-way valve)：止回阀又称止逆阀、单向阀或逆止阀，其作用是防止管路中的介质定向流动而不致倒流的功能。
水泵吸水管的底阀也止回阀(13张)属于止回阀类。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
结构止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和直通式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为蝶式双瓣、蝶式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。
安装止回阀(Check Valve)的安装应注意以下事项1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
分类按材质1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀不锈钢止回阀4.碳钢止回阀5.铸钢止回阀按功能1.DRVZ静音式止回阀2.DRVG静音式止回阀止回阀( Check Valve)：是能自动阻止流体倒流的阀门。
8种常用阀门及闸阀工作原理与作用密封形式与优缺点
8种常用阀门及闸阀工作原理与作用密封形式与优缺点常用阀门分为不锈钢闸阀、止回阀、截止阀、球阀、蝶阀、调节阀、安全阀、电磁阀等。
以下将对这些阀门的工作原理与作用、密封形式与优缺点进行详细介绍。
1.不锈钢闸阀：工作原理与作用：不锈钢闸阀是通过门板在阀体内上下滑动来实现开关的。
当门板下降时，门板与座圈之间的间隙会逐渐填充，从而实现密封。
当门板上升时，门板与阀体底部之间形成一定的间隙，从而实现开启状态。
不锈钢闸阀主要用于管道中的切断和调节流量。
密封形式与优缺点：闸阀的密封形式主要有金属密封和弹性全开式密封两种。
金属密封具有耐高压、耐高温、耐腐蚀等优点，但密封性能较差。
弹性全开式密封具有良好的密封性能，但在高温和高压条件下容易老化和磨损。
2.止回阀：工作原理与作用：止回阀是一种防止介质倒流的阀门。
其工作原理是通过流体自身的压力使阀瓣自动关闭，防止介质倒流。
止回阀主要用于防止水锤和保护设备。
密封形式与优缺点：止回阀的密封形式主要有半球形阀瓣密封和弹簧负荷密封两种。
半球形阀瓣密封适用于介质流量大、流速较快的场合，但密封性能较差。
弹簧负荷密封适用于流量小、流速缓慢的场合，密封性能较好。
3.截止阀：工作原理与作用：截止阀是通过阀瓣沿阀体轴线的上下移动实现开关的。
当阀瓣上升时，阀门开启；当阀瓣下降时，阀门关闭。
截止阀主要用于切断或调节介质流量。
密封形式与优缺点：截止阀的密封形式主要有填料密封和金属密封两种。
填料密封适用于高温、高压和含有颗粒介质的场合，但易泄漏。
金属密封适用于高温、高压和耐腐蚀的场合，密封性能良好。
4.球阀：工作原理与作用：球阀是通过阀芯旋转达到开关的。
当阀芯旋转到与阀体孔径平行的位置时，阀门开启；当阀芯旋转到与阀体孔径垂直的位置时，阀门关闭。
球阀主要用于切断或调节介质流量。
密封形式与优缺点：球阀的密封形式主要有填料密封和弹性密封两种。
填料密封适用于高温、高压和含有颗粒介质的场合，但易泄漏。
弹性密封适用于广泛的介质和温度范围，密封性能较好。
不锈钢升降式止回阀
止回阀>>升降式止回阀>>不锈钢升降式止回阀产品名称：不锈钢升降式止回阀产品型号：H41W产品口径：DN15-300产品压力：1.0-10.0Mpa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
不锈钢升降式止回阀主要性能规范：型号Type公称压力PN(MPa)NominalPressure试验压力PS(MPa)TestPressure 工作温度(℃)WorkingTemprature工作压力PN(MPa)适用介质SuitableMedium 壳体Shell密封SealH41W-16P1.62.4 1.76 ≤1001.6硝酸类NitricAcidH41W-16R醋酸类AceticAcidH41W-16A ≤150硝酸类NitricAcidH41W-25P2.53.8 2.8 ≤1002.5醋酸类AceticAcidH41W-25R硝酸类NitricAcidH41W-25A ≤150醋酸类AceticAcidH41W-40P4.0 6.0 4.0 ≤100 4.0硝酸类NitricAcidH41W-40R醋酸类AceticAcid不锈钢升降式止回阀主要外形尺寸和连接尺寸：型号Type 公称通径DN（mm)NominalDiameter尺寸(mm)DimensionsL D D D Z-φd b HH41W-16P(R) H44W-16P(R)15 130 95 65 45 4-φ14 14 77 20 150 105 75 55 4-φ14 14 77 25 160 115 85 65 4-φ14 16 80 32 180 135 100 78 4-φ18 16 85 40 200 145 110 85 4-φ18 16 95 50 230 160 125 100 4-φ18 16 105 65 290 180 145 120 4-φ18 18 120 80 310 195 160 135 8-φ18 20 130 100 350 215 180 155 8-φ18 20 140 125 400 245 210 185 8-φ18 22 155 150 480 280 240 210 8-φ23 24 180 200 600 335 295 265 12-φ23 26 215H41W-25P(R) 15 130 95 65 45 4-φ14 16 77 20 150 105 75 55 4-φ14 16 77 25 160 115 85 65 4-φ14 16 80 32 180 135 100 78 4-φ18 18 85 40 200 145 110 85 4-φ18 18 95H44W-25P50 230 160 125 100 4-φ18 20 105 65 290 180 145 120 8-φ18 22 120 80 310 195 160 135 8-φ18 22 130 100 350 230 190 160 8-φ23 24 140 125 400 270 220 188 8-φ25 28 155 150 480 300 250 218 8-φ25 30 180 200 600 360 310 278 12-φ30 34 215。
止回阀型号及规格
止回阀型号及规格1. 简介止回阀是一种用来保护管道系统的阀门，它能够自动关闭并阻止流体在相反方向上流动。
在管道系统中，由于压力的变化或流体的惯性，可能会产生逆流现象，这时就需要安装止回阀来避免逆流，保护管道系统的正常运行。
2. 常见的止回阀型号及规格2.1 单向止回阀单向止回阀是最常见的一种止回阀，它只允许流体在一个方向上流动，当流体方向改变时，阀门会自动关闭，阻止逆流。
根据其结构形式的不同，单向止回阀可以分为球式止回阀、升降式止回阀和旋转式止回阀等。
2.1.1 球式止回阀球式止回阀是一种通过球体的浮动来实现开启和关闭的阀门，它具有结构简单、密封性好、流体阻力小等特点。
常见的球式止回阀有如下规格： - 型号：BV-100 -连接方式：螺纹连接 - 管径：DN100 - 压力等级：PN16 - 型号：BV-150 - 连接方式：法兰连接 - 管径：DN150 - 压力等级：PN252.1.2 升降式止回阀升降式止回阀通过升降式阀瓣的运动来实现开启和关闭，它具有结构简单、密封可靠、适用于大口径等特点。
常见的升降式止回阀有如下规格： - 型号：AV-200 - 连接方式：法兰连接 - 管径：DN200 - 压力等级：PN40 - 型号：AV-250 - 连接方式：对夹连接 - 管径：DN250 - 压力等级：PN162.1.3 旋转式止回阀旋转式止回阀通过旋转阀瓣来实现开启和关闭，它具有阀瓣开启角度大、流体阻力小、适用于高速流动等特点。
常见的旋转式止回阀有如下规格： - 型号：RV-80 - 连接方式：螺纹连接 - 管径：DN80 - 压力等级：PN10 - 型号：RV-125 - 连接方式：法兰连接 - 管径：DN125 - 压力等级：PN202.2 双向止回阀双向止回阀允许流体在两个相反的方向上流动，但会自动关闭以阻止大量逆流。
常见的双向止回阀有如下规格： - 型号：DBV-150 - 连接方式：法兰连接 - 管径：DN150 - 压力等级：PN163. 常用材料止回阀的材料选择直接影响其使用寿命和可靠性。
止回阀的分类及安装方法
止回阀的分类及安装方法（止回阀）是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种（阀门），属自动阀类，又称逆止阀、（单向阀）、回流阀或隔离阀。
阀瓣运动方式分为升降式和旋启式。
升降式止回阀与（截止阀）结构仿佛，仅缺少带动阀瓣的阀杆。
介质从进口端（下侧）流入，从出口端（上侧）流出。
当进口压力大于阀瓣重量及其流动阻力之和时，阀门被开启。
反之，介质倒流时阀门则关闭。
旋启式止回阀有一个斜置并能绕轴旋转的阀瓣，工作原理与升降式止回阀相像。
止回阀常用作抽水装置的底阀，可以阻拦水的回流。
按结构分类按结构划分，可分为（升降式止回阀）、（旋启式止回阀）和（蝶式止回阀）三种：1.升降式止回阀分为立式和卧式两种。
2.旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
3.蝶式止回阀为直通式。
以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接连接和对夹连接四种。
按材质分类依照材质分类，可以分为一下五种：1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀4.碳钢止回阀5.锻钢止回阀按功能分类依照功能分类，一般可以分为一下几种：1.DRVZ静音式止回阀2.DRVG不锈钢止回阀不锈钢止回阀静音式止回阀3.NRVR静音式止回阀4.SFCV橡胶瓣逆止阀5.DDCV双瓣逆止阀安装方法一、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式重要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
二、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采纳圆球。
升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。
其结构与截止阀相像，阀体和阀瓣与截止阀相同。
阀门通用分类法
阀门通用分类法一、按照功能分类1. 截止阀：也称为止回阀，用于完全切断或启动流体的流动。
其结构特点是可以将流体完全封闭在阀门内，避免流体继续流动。
2. 调节阀：用于调节流体的流量、压力和温度。
其结构特点是可以通过改变阀门开度来控制流体的流动情况。
3. 安全阀：用于保护设备和管道系统，当压力超过设定值时，自动打开，释放过多的流体，保持系统的安全稳定。
4. 止回阀：用于防止流体在管道中的倒流。
其结构特点是可以阻止流体倒流，但允许单向流动。
二、按照结构分类1. 直通阀：也称为旋塞阀，用于将流体的流动方向改变90度。
其结构特点是阀门的流道是直线的，流体可以直接通过。
2. 截止阀：也称为旋塞阀，用于完全切断或启动流体的流动。
其结构特点是阀门的流道是直线的，可以将流体完全封闭。
3. 球阀：通过旋转球体来控制流体的流动。
其结构特点是球体的通道与管道平行，流体可以通过球体的孔洞。
4. 蝶阀：通过旋转蝶板来控制流体的流动。
其结构特点是蝶板位于管道中央，流体可以通过蝶板的孔洞。
三、按照材料分类1. 铸铁阀：由铸铁材料制成的阀门，适用于一般工业场合，具有较高的强度和耐腐蚀性。
2. 不锈钢阀：由不锈钢材料制成的阀门，适用于耐腐蚀要求较高的场合，具有优良的耐腐蚀性和耐高温性。
3. 铜阀：由铜材料制成的阀门，适用于水、蒸汽等介质的输送，具有良好的导热性和耐腐蚀性。
4. 塑料阀：由塑料材料制成的阀门，适用于耐腐蚀要求较高的场合，具有轻质、易加工、绝缘性能好等特点。
四、按照连接方式分类1. 螺纹连接阀：通过螺纹连接来固定阀门和管道，适用于小口径的阀门和低压条件。
2. 法兰连接阀：通过法兰连接来固定阀门和管道，适用于大口径的阀门和高压条件。
3. 对夹连接阀：通过夹紧连接来固定阀门和管道，适用于中小口径的阀门和中压条件。
五、按照控制方式分类1. 手动阀：需要人工操作来控制阀门的开启和关闭。
2. 自动阀：通过电动、气动等方式来控制阀门的开启和关闭。
H14W-16R、H14W-16P 型内螺纹不锈钢止回阀
1.6
适用温度（℃）
≤150
适用介质
水、蒸汽、油品
材料
阀体、阀盖、阀瓣
黄铜
销轴
不锈钢
密封面
黄铜
型号
H14W-16P℃）
－20～180
适用介质
水、轻微腐蚀性气液体、饱和蒸汽、直饮水
材料
阀体、阀盖
不锈钢
阀瓣
不锈钢
密封面
不锈钢
【主要连接外型尺寸】
SIZE
H14W-16R、H14W-16P型内螺纹不锈钢止回阀
【产品用途】
H14W-16R、H14W-16P型内螺纹不锈钢止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
【性能参数】
型号
H14W-16T
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
A
15
20
25
32
40
50
65
H
42
51
60
67
75
81
93
104
L
65
80
90
105
120
140
180
200
【结构图片】
阀门的定义和分类
阀门的定义和分类[来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：16-03-24]阀门是在流体系统中，用来控制流体的方向、压力、流量的装置是使配管和设备内的介质（液体、气体、粉末）流动或停止并能控制其流量的装置。
阀门是管路流体输送系统中控制部件，用来改变通路断面和介质流动方向，具有导流、截止、节流、止回、分流或溢流卸压等功能。
用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。
可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体地流动，阀门的工作压力可以从0.0013MPa到1000MPa 的超高压，工作温度可以c-270℃的超低温到1430℃的高温。
阀门的控制可采用多种传动方式，如手动、电动、液动、气动、涡轮、电磁动、电磁液动、电液动、气液动、正齿轮、伞齿轮驱动等；可以在压力、温度或其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。
清洗步骤阀门的零部件在组装前必须经过以下过程处理：1、根据加工要求，部分零部件需要做抛光处理，表面不能有加工毛刺等；2、所有零部件进行脱脂处理；3、脱脂完成后进行酸洗钝化，清洗剂不含磷；4、酸洗纯化后用纯净水冲洗干净，不能有药剂残留，碳钢部件省去此步骤；5、逐个零部件用无纺布进行擦干，不能有线毛等留存部件表面，或者用洁净的氮气进行吹干；6、用无纺布或者精密滤纸沾分析纯酒精对逐个零部件进行擦拭，直至没有脏色。
装配要求清洗干净的部件必须密封保存，以供安装。
对安装过程要求如下：1、安装车间必须保证洁净，或者搭建临时的洁净区域，例如用新购的彩条布或者塑料薄膜等，防止在安装过程中有灰尘进入。
旋启式止回阀标准
旋启式止回阀标准一、定义和分类旋启式止回阀是一种用于流体系统中的阀门，其主要功能是防止流体逆向流动，以保证流体按照规定的方向流动。
根据不同的流体类型和应用场景，旋启式止回阀可分为以下几类：1.金属旋启式止回阀：适用于高温、高压、耐腐蚀等要求较高的场合。
2.非金属旋启式止回阀：适用于一般流体系统，具有较好的密封性能和耐腐蚀性能。
3.特殊用途旋启式止回阀：如快速开启旋启式止回阀、液控旋启式止回阀等，适用于特定场合和特殊需求。
二、材质和结构旋启式止回阀主要由阀体、阀瓣、摇杆、弹簧等组成。
其中，阀体一般采用优质碳素钢、不锈钢等材料制成，而阀瓣则可采用多种材料，如金属、非金属等。
摇杆和弹簧等部件则根据具体设计要求进行选择。
三、尺寸和公差旋启式止回阀的尺寸和公差应符合相关标准规定。
在选购和使用时，需根据具体要求选择合适的型号和规格。
一般来说，旋启式止回阀的尺寸范围在DN15-DN600之间，公差范围根据不同型号和规格而有所不同。
四、性能要求旋启式止回阀应满足以下性能要求：1.密封性能好：在正常工作状态下，阀门应具有良好的密封性能，防止流体泄漏。
2.动作灵敏：阀门应具有灵敏的动作性能，能够快速响应流体的变化。
3.耐腐蚀性强：适用于不同流体介质，并具有较好的耐腐蚀性能。
4.强度高：能够承受流体压力和温度的变化，保证阀门的稳定性和安全性。
5.寿命长：阀门应具有良好的耐用性能和使用寿命。
五、试验方法对旋启式止回阀进行试验是检验其性能和质量的重要手段。
一般包括以下试验方法：1.外观检查：对阀门的外观进行全面检查，包括表面质量、加工精度等。
2.密封性能试验：在一定压力和温度下，对阀门的密封性能进行测试。
3.动作性能试验：对阀门的动作性能进行测试，包括开启和关闭的灵敏度和速度等。
4.耐腐蚀试验：将阀门置于腐蚀介质中，测试其耐腐蚀性能。
5.强度试验：对阀门进行压力和温度的循环测试，以检验其强度和稳定性。
六、检验规则对旋启式止回阀的质量和性能进行检验时，应遵循以下规则：1.检验项目应齐全：对每个型号和规格的阀门都应进行全面的检验，包括外观、尺寸、材质、性能等方面。
常见的止回阀类型及选择
常见的止回阀类型及选择止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。
属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。
常见的止回阀有以下几种。
一、升降式止回阀：立式和卧式两种。
升降式止回阀的阀体形状与截止阀一样，因此它的流体阻力较大。
阀瓣沿着阀体垂直中心线滑动。
当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上。
1立式升降式止回阀。
其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
立式升降止回阀安装在垂直管路。
2、直通式升降止回阀只能安装在水平管路。
受安装要求的限制，常用于小直径场合DN<50。
二、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于中小口径、低压大口径管道（低流速和流动不常变化的大口径场合）。
密封性能不及升降式。
1、旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
单瓣旋启式止回阀一般适用于中等口径的场合。
大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。
双瓣旋启式止回阀适用于大中口径管路。
对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。
2、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上。
三、蝶式止回阀：直通式。
蝶式止回阀的结构类似于蝶阀。
其结构简单、流阻较小，水锤压力亦较小。
阀瓣围绕阀座内的销轴旋转的止回阀。
碟式止回阀结构简单，只能安装在水平管道上，密封性较差。
四、隔膜式止回阀：有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低,近年来发展较快。
但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。
隔膜式止回阀适用于易产生水击的管路上,隔膜可以很好地消除介质逆流时产生的水击，它一般使用在低压常温管道上，特别适用于自来水管道上，一般介质工作温度在-12--120。
止回阀名词解释
止回阀名词解释一、什么是止回阀止回阀是一种阀门，用于控制流体在管道中单向流动。
它可以让流体在一定压力下通过，并防止反向流动。
也被称为非返回阀，反流阀，回流阀，或逆止阀等。
止回阀广泛应用于各种工业领域，包括供水系统、石油化工、化学工程、造纸工业、食品加工等。
二、止回阀的工作原理止回阀的工作原理基于一个简单的原则，即阻止流体在管道内逆流。
当流体在阀门的进口侧施加足够的压力时，止回阀门打开，流体顺利通过。
但是，一旦压力降低或逆向流动发生，止回阀门会迅速关闭，防止流体逆流。
三、止回阀的分类1. 按阀门构造分类•单向阀：最简单的阀门形式，只有一个出口和一个入口。
•快速关断阀：带有快速关闭装置，可以迅速关闭阀门以防止水锤。
•倾斜盘阀：通过倾斜的阀瓣来控制流体的流动。
•摆动式阀：通过摆动的阀瓣来控制流体的流动。
•插板阀：带有插板的阀门，可以阻止逆流。
•活塞阀：通过活塞的升降来控制流体的流动。
2. 按阀门材料分类•铜止回阀：用铜材料制成的止回阀。
•不锈钢止回阀：用不锈钢制成的耐腐蚀止回阀。
•塑料止回阀：用塑料材料制成的轻便止回阀。
•铸铁止回阀：用铸铁制成的强大止回阀。
3. 按止回阀结构分类•闸板式止回阀：闸板通过压力来打开或关闭阀门。
•气动式止回阀：利用气动力来打开或关闭阀门。
•弹簧式止回阀：带有弹簧的阀门，可以更准确地控制阀门关闭的压力。
•背压式止回阀：当管道内压力超过设定值时关闭阀门，避免过度增压。
四、止回阀的应用场景1.供水系统：止回阀常用于供水系统中，防止水流逆流损坏水泵和管道。
2.污水处理：污水处理过程中，止回阀可以防止污水倒流，保护下游设备。
3.石油化工：炼油、化学品生产等过程中，止回阀被广泛用于控制流体流向，避免事故发生。
4.食品加工：食品加工过程中，止回阀用于控制食品流动方向，保持卫生和品质。
5.空调系统：防止冷却剂在制冷周期结束后逆流到压缩机。
五、止回阀的优缺点优点：•防止流体逆流，保护管道和设备免受损害。
止回阀型号及规格尺寸
类型止回阀是一种常用的阀门，它用于防止介质在管道中的倒流。
根据结构和工作原理的不同，止回阀可以分为多种类型，包括插板式止回阀、球式止回阀、旋塞式止回阀等。
插板式止回阀插板式止回阀是一种常见的止回阀型号，它主要由阀体、阀板、弹簧和密封圈等部件组成。
当介质流向正常方向时，阀板会靠流体力将阀板打开，使介质顺利通过，而当介质发生倒流时，阀板会被介质冲击并迅速关闭，从而防止介质倒流。
插板式止回阀可以适用于不同介质和工作条件下的倒流防护。
球式止回阀球式止回阀是一种结构简单、操作灵活的止回阀型号，它的主要部件是球体和阀座。
在介质流向正常方向时，球体会被流体力推开，从而打开阀门，使介质通过。
而当介质发生倒流时，球体会被介质的反向力量推上阀座，从而形成密封，阻止介质倒流。
球式止回阀适用于高压、高温等各种工况下的倒流防护。
旋塞式止回阀旋塞式止回阀是一种结构简单、操作可靠的止回阀型号，它的主要部件是阀体、阀芯和弹簧。
阀芯通过弹簧力量将阀口打开，使介质流通。
当介质发生倒流时，弹簧会迅速将阀芯关闭，阻止介质倒流。
旋塞式止回阀广泛应用于石油、化工、电力等行业。
规格尺寸止回阀的规格尺寸是选择合适的阀门的重要考虑因素。
根据不同的应用场景和介质要求，止回阀的规格尺寸可能会有所不同。
一般来说，止回阀的规格尺寸包括阀门口径、阀门压力等级和连接方式等。
阀门口径是指阀门的通径大小，常见的有DN15、DN20、DN25等尺寸。
阀门压力等级是指阀门的耐压能力，常见的有PN16、PN25、PN40等等级。
连接方式是指阀门与管道之间的连接方式，包括法兰连接、螺纹连接、对夹连接等。
在选择止回阀的规格尺寸时，需要根据实际工况需求进行综合考虑。
通常情况下，应根据管道口径、介质特性、流量要求和压力等级来确定合适的止回阀规格尺寸。
总结止回阀是一种常见的阀门类型，用于防止介质倒流。
插板式止回阀、球式止回阀和旋塞式止回阀是常见的止回阀型号，它们各具特点，适用于不同的工况需求。
不锈钢止回阀
24 17 16
.0 .0 .0
00
16 14 13. 11 10.2 9.3 7.2
.0 .7 1 .7
最大允许工作压力（MPa）
使用说明：
1 本阀门是工业管道上必不可少的装置，安装时仔细核对阀门标志及铭牌是否符合作用要求。 2 安装前必将阀门清洗干净，并清除运输过程中所造成的缺陷。
3 安装后的阀门应经常保持清洁，阀杆螺纹部分须定期加油。
止回阀>>法兰止回阀>>不锈钢止回阀
产品名 称： 产品型 号： 产品口 径： 产品压 力： 产品材 质：
产品概 括：
不锈钢止回阀
H44W
DN15-600
1.6-10.0MPa
铸铁、铸钢、不锈钢等
生产标准：国家标准 GB、机械标准 JB、化 工标准 HG、美标 API、ANSI、德标 DIN、日 本 JIS、JPI、英标 BS 生产。阀体材质：铜、 铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、 25#、锻钢、A105、F11、F22、不锈钢、304、 304L、316、316L、铬钼钢、低温钢、钛合 金钢等。工作压力1.0Mpa-50.0Mpa。工作温 度：-196℃-650℃。连接方式：内螺纹、外 螺纹、法兰、焊接、对焊、承插焊、卡套、 卡箍。驱动方式：手动、气动、液动、电动。
1.
2.0
1.6 1.4 1.1
53
8
4. 6. 4. 0 00 40
4. 3.
3.
3.3
2.8 2.3 1.8
09
0
6. 9. 7. 0. 6. 5.
4.
5.2
4.1 3.7 2.9
4 60 04 6 4 9
7
15 11 10
304法兰止回阀标准
304法兰止回阀标准
304法兰止回阀标准通常指的是止回阀的连接标准和材料标准。
下面分别从这
两个方面进行详细解释：
1. 连接标准：根据不同的国际和国内标准，止回阀的连接方式可以有多种，如
法兰连接、焊接连接、螺纹连接等。
其中，304是指不锈钢材料的牌号，常用于阀
门制造中。
法兰连接通常指的是阀门与管道之间采用法兰联接的方式，法兰连接标准常见的有以下几个：
- ANSI/ASME B16.5：美国标准，适用于管道和阀门的法兰连接，包括不同
尺寸和压力等级的法兰。
- EN 1092-1：欧洲标准，通常用于欧洲地区，包括不同类型的法兰连接，如
平焊法兰、凸缘焊接法兰等。
- GB/T 9113：中国标准，常用于国内市场，在法兰连接中使用较广泛，包括
不同级别的法兰连接标准。
2. 材料标准：不锈钢阀门常用的材料之一是304不锈钢，也称为0Cr18Ni9。
根据不同的国际标准，304不锈钢的材料标准可以有以下几个：
- ASTM A351/A351M：美国标准，涵盖了不锈钢、耐热钢和抗腐蚀钢的铸件
标准，包括304不锈钢。
- EN 10283：欧洲标准，指定了不锈钢阀门材料的化学成分和机械性能要求，包括304不锈钢。
- GB/T 1220：中国标准，规定了不锈钢的化学成分、机械性能和热处理要求，其中包括304不锈钢。
需要注意的是，具体的 304 法兰止回阀标准可能会因不同的国家、地区或行业而略有不同，您在选择和使用该阀门时应根据实际需求和适用标准进行确认。
此处提及的标准仅供参考。
升降式止回阀型号标识规则
升降式止回阀型号标识规则
升降式止回阀型号的标识规则一般遵循一定的顺序，每个字母或数字都有特定的含义。
例如，H41H-16C中的字母和数字代表的含义是：H-代表阀门类型《止回阀》；4-代表连接方式《法兰》；1-代表结构形式《升降式》；H-代表阀座堆焊《不锈钢》；-代表分隔键；16-代表公称压力：；C-代表阀体材料：碳素钢。
此外，止回阀还分为三种类型：升降式、旋启式、蝶式。
止回阀的字母H，H之后的第二个数字代表连接方式，一般有对夹、法兰、焊接等。
以上内容仅供参考，建议查阅止回阀相关书籍获取更全面和准确的信息。
止回阀技术参数
止回阀技术参数摘要：一、止回阀概述二、止回阀技术参数的重要性三、常见止回阀类型及特点四、止回阀技术参数详解1.阀门类型2.阀门材质3.阀门尺寸4.阀门压力5.阀门流量6.阀门使用寿命7.阀门维护与保养五、如何选择合适的止回阀六、止回阀安装与使用注意事项正文：一、止回阀概述止回阀，又称逆止阀、单向阀，是一种用于防止流体倒流的阀门。
它在工业管道、锅炉、水处理设备等领域有着广泛的应用。
止回阀的工作原理是利用阀瓣与阀座的密封来实现流体的单向流动，当流体压力大于阀瓣重量时，阀瓣上升，通道打开；当流体压力小于阀瓣重量时，阀瓣下移，通道关闭。
二、止回阀技术参数的重要性在选购止回阀时，了解其技术参数至关重要。
合适的技术参数可以确保阀门在实际应用中发挥良好的性能，保证系统的安全、稳定运行。
以下为常见止回阀技术参数：三、常见止回阀类型及特点1.升降式止回阀：结构简单，安装维护方便，适用于较小流量的场合。
2.旋启式止回阀：阀门开启和关闭过程中，阀瓣与阀座之间无直接接触，磨损较小，适用于较大流量的场合。
3.蝶式止回阀：体积小，重量轻，适用于高层建筑、消防系统等场合。
4.隔膜式止回阀：采用膜片结构，可实现完全切断，适用于有毒、易燃、易爆等介质场合。
四、止回阀技术参数详解1.阀门类型：根据实际应用需求，选择合适的阀门类型。
2.阀门材质：根据介质特性，选择合适的阀门材质，如铸铁、不锈钢、铜等。
3.阀门尺寸：根据管道尺寸和流量要求，选择合适的阀门尺寸。
4.阀门压力：根据系统工作压力，选择合适的阀门压力等级。
5.阀门流量：根据实际流量要求，选择合适的阀门流量。
6.阀门使用寿命：根据设备使用寿命要求，选择合适的阀门品牌和材质。
7.阀门维护与保养：了解阀门的维护保养要求，确保阀门长期稳定运行。
五、如何选择合适的止回阀在选择止回阀时，应结合实际情况，充分考虑以下因素：1.阀门类型：根据介质特性、流量要求等选择合适的阀门类型。
2.阀门材质：确保阀门材质耐腐蚀、耐磨损，与介质相容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢止回阀解释及分类
不锈钢止回阀又称为逆流阀、逆止阀、背压阀、单向阀。
这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。
不锈钢止回阀分为升降式不锈钢止回阀，旋启式不锈钢止回阀，圆盘式不锈钢止回阀。
不锈钢止回阀用于管路系统，不锈钢止回阀其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
不锈钢止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
不锈钢止回阀根据材质的不同，可以适用于各种介质的管路上。
止回阀安装在管路上，即成为这一完整管路的流体部件之一，其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响；反过来，阀瓣的关闭特性又对流体流动状态产生发作用。
止回阀的工作特点是载荷变化大，高频红外碳硫分析仪启闭频率小，一投入关闭或开启状态，适用周期便很长，且不要求运动部件运动。
但一旦又“切换”要求，则必须动之灵活，这一要求较常见的机械运动更为苛刻。
由于止回阀在大多数实际使用中，定性地确定用于快速关闭，而在止回阀关闭的瞬间，介质是方向流动的，随着阀瓣的关闭，介质从最大倒流速度迅速降至零，而压力则迅速升高，即产生可能对管路系统有破坏作用的“水锤”现象。
对于多台泵并联适用的高压管路系统，止回阀的水锤问题更加突出。
水锤是压力管道中瞬变流动中的一种压力波，它是由于压力管道中流体流速的变化而引起的压力升跃或下降的水力冲击现象。
其产生的物理原因是流体的不可压缩性、流体运动惯性与管道弹性的综合作用结果。
为了防止管道中的水锤隐患，多年来，人们在止回阀的设计中，采用了一些新结构、新材料，在保证止回阀适用性能的同时，将水锤的冲击力减至最小方面取得了可喜的进展。
不锈钢止回阀分类：
不锈钢止回阀止回阀的作用是只允许介质向一个方向流动，而且阻止方向流动。
通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
旋启式止回阀
旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。
为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。
阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。
旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。
升降式止回阀
升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。
此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。
根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。
像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。
不锈钢烟道止回阀
1）和原始的塑料止回阀的制作原理是一样的。
整体是不锈钢或者不锈铁组成。
需要打孔安装，优点是起到了单向防火的作用，高频红外碳硫分析仪防烟效果一般。
2）是最新的卡扣式安装新型的止回阀，整体是不锈钢或者不锈铁组成，阀门叶片式合页式开合密封性能更好。
安装更简单，唯一的不足是，还是单向防火。
达不到国家消防总局的要求。
碟式止回阀
阀瓣围绕阀座内的销轴旋转的止回阀。
碟式止回阀结构简单，只能安装在水平管道上，
密封性较差分类。
