机械制图习题集第版参考答案
《机械制图习题集》习题册答案
11-6 标注半径尺寸。
1-5 标注直径尺寸。
1-4 补全尺寸数值和箭头（数值从图中量取，取1-7 补画箭头并填写线性尺寸和角度尺寸数字（量取整数）。
1-8 根据尺寸注法的规定，标注各图形的尺寸(量取整数）。
2模块二投影基础2-1根据立体轴测图及其在三投影面体系中所处的位置，画出它的三视图并回答问题。
123452-6 已知A(25，10，20) 、B(10，20，10)两点坐标,求2-7已知点的二面投影，求其第三面投影。
作两点的三面投影,并判断两点的相对位置。
62-8 填空2-9 根据A、B两点的直观图作出其三面投影图（尺寸从图中量取）。
2-10已知点A、B的一面投影，又知点A距H面15mm，点B 在V面上，试分别求作A、B另两面投影。
2-11已知点B在点A的正左方15mm;点C是点A对V面的重影点（c'不可见），且距点A为10mm。
补全点A的侧面投影，求做其他各点的三面投影，并判别可见性。
72-12 已知A、B两点的两面投影,求做第三面投影并判断A、B两点的相互位置。
2-14 在三视图中标出A、B、C三点的三面投影。
2-13 判断A、B二点的相互位置。
2-15 已知三棱锥底面的三面投影和顶点S的坐标为（20，13，20），完成三棱锥的三面投影图。
892-17 已知线段两端点A(25,10,5)、B(5,20,25)，画出其三面投影，并求4B实长及其对H的倾角α及V面夹角2-18 已知线段AB的投影ab及a '和对V面的倾角β=30°，画出其三面投影图。
2-20 在线段AB上取一点K，使AK=15mm，求K的两面投影。
2-19已知线段AB的V面投影α 'b‘及a，又知B在A的后方，AB实长为26，画出其水平投影图。
10111213142-28 在立体图中标出端点A 、B 、C 、D 的位置（立体图中用大写字母标出），并填写线段AB 、CD 的名称，及其对各投影面的相对位置。
最全机械制图的习题集全集附带答案(答案).doc

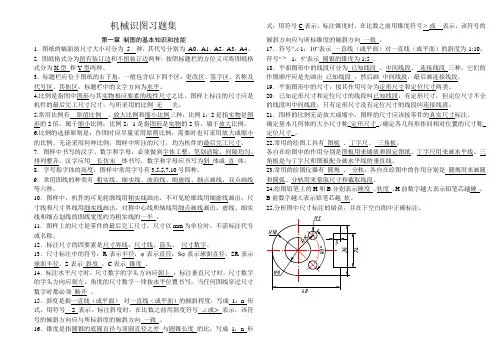

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。
机械制图习题集习题解答完整版最新版
第一章 制图的基本知识
3 抄画图线练习。 (1) 在指定位置画出对应图线。
班级
（2） 在指定位置画出左边图形。
学号
姓名
3
4 尺寸标注改错：分析图中尺寸标注的错误，并在下边空白图上正确标注。
(1)
(2)
(3)
4
第一章 制图的基本知识
6 标注平面图形的尺寸，尺寸数值按图量取，并取整数。 (1)
班级
班级零件装配螺纹栓 班级零件装配螺纹栓 班级 零 件 装 配 螺 纹 栓 班级零件装配螺纹栓 班级零件装配螺纹栓 班级零件装配螺纹栓 班级零件装配螺纹栓
滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮
盘叉架规格备注粗糙度 盘叉架规格备注粗糙度 盘叉架规格备注粗糙度 盘叉架规格备注粗糙度 盘叉架规格备注粗糙度 盘叉架规格备注粗糙度 盘叉架规格备注粗糙度
(1)
(2)
(3)
20
第三章 立体及其表面交线
(4)
(5)
班级
(6)
学号
姓名
5 求立体被截切后的投影。 (1)
(2) 圆锥中挖去梯形槽
(3)
(4)
21
第三章 立体及其表面交线
6 求作两圆柱相交后相贯线的投影。
(1)
(2)
班级
学号
姓名
(3)
(4)
7 补画立体表面交线的投影。
(1)
(2)
(3)
22
第三章 立体及其表面交线
(35) *
班级
学号
姓名
(34) *
(36) * 40
第四章 组合体
10 * 补齐三视图中缺漏的图线（注意下列形体结构的不同点）。 (1)
机械制图习题集附带答案
36-3 36-5
（1）
（2）
37-(1)
37-(2)
返回
28 – 1
返回
答案
28 – 2
返回
答案
28 – 3
返回
答案
28 – 4
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(1)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(2)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
返回
答案
32 – 8
返回
答案
32 – 9
返回
答案
32 – 10
返回
答案
32 – 11
返回
答案
33 – 12
返回
答案
33 – 13
返回
答案
33 – 14
返回
答案
（1）
(1)
A—A
A 34 – 15(1)
A
返回
答案
(2)
（（（222）））
A—A
34 – 15(2)
A
A
A
A
返回
答案
A A 34 – 16
班级
学号
姓名
1
返回
图线练习
2-2
班级
学号
姓名
2
返回
3-1
3-4
3-2 3-5
3-3
返回
4-4
返回
１－４基本练习
班级 学号
姓名
４
1– 1
返回
答案
2– 2
返回
答案
返回
答案
3– 2
机械制图习题集参考答案
机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
机械制图习题集第版参考答案

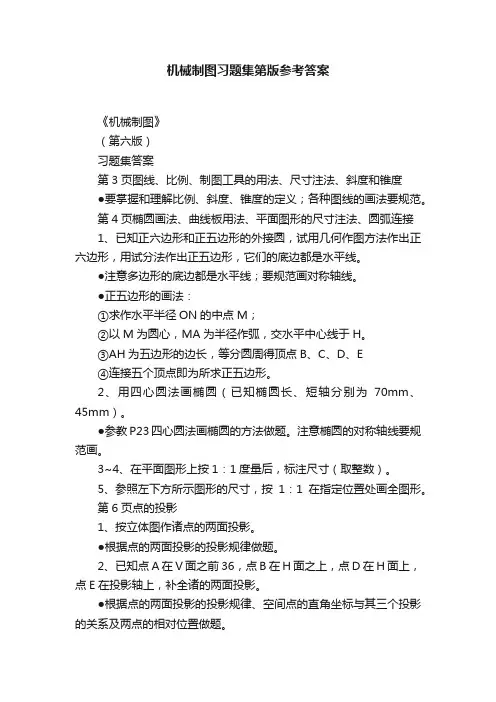

机械制图习题集第版参考答案《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
《机械制图习题集》习题答案——第1章精选全文完整版
1-2 直线的投影
1、已知直线两端点的坐标为A（10，10，15）、B（20，25，5）， 求作直线的三面投影，并在其上求一点C，使AC:CB=3:1。
a'
c' b'
X
E4 3 2 1 a c
b
Z
a"
O
YH
c" b"
Yw
首先作出A、B两点 的投影，然后连点成 直线。
C点的投影利用点分 割线段成定比求解。在 任一投影面上，过直线 的一端点作任意直线 （aE），将其四等分， 连b4，过3点作b4的平 行线，与ab的交点即为 所求。按点的投影规律 求其余两投影。
平面△ABC和圆平面
m'
都为铅垂面，它们的交线
为一条铅垂线，两平面水
平面投影的交点即为交线
n'
的水平面投影，交线的正
面投影垂直于OX轴。
m(n)
判别正面投 影的可见性
5、求△ABC与四边形DEFG的交线，并判别可见性。
m' n'
n m
平面△ABC为一般 位置平面，平面DEFG 为铅垂面，具有积聚 性，交线的水平面投 影可直接求出。
X1
作图：
➢ 将AB变换为平行线
➢ 再将AB变换为垂直线
➢ 过c1作c1k1⊥a1b1，得k1、
k2'，返回原投影体系
c1 k1 a1 X2
k'
（a2'）b2'
k2'
c2'
k
2、求点D到平面ABC的距离。
当平面变换为投影面垂 直面时，反映点至平面 的距离为投影面平行线， 反映线段实长。 作图：
➢ 将平面ABC变换为垂 直面，点D一同变换
(完整版)最全机械制图习题全集附带答案(答案)
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。
机械制图习题集第版第章完整答案
➢ 第64页：8-1 ：1，2，3，4，5，6 ➢ 第65页：8-2 ：1，2，3，4，5，6
8-3 ：1，2，3，4，5 ➢ 第66页：8-4 ： 1，2，3：1)，2)，3) ➢ 第67页：8-5 ：1，2，3 ➢ 第68页：8-6 ：1，2，3 ➢ 第69页：8-7 ➢ 第70页：8-8 ：1，2，3，4，5，6，7
退出25
第70页 8-8 键、销联接，弹簧，轴承
转到：第8章 标准件和常精用选件pp的t 画法
退出26
第70页 8-8 键、销联接，弹簧，轴承
转到：第8章 标准件和常精用选件pp的t 画法
退出27
第70页 8-8 键、销联接，弹簧，轴承
转到：第8章 标准件和常精用选件pp的t 画法
退出28
读书之法,在循序而渐进,熟读而精思。 ——宋∙朱熹
精选ppt
退出1
第64页 8-1 识别下列螺纹的错误画法，并在空白处画出正确的图形
转到：第8章 标准件和常精用选件pp的t 画法
退出2
第64页 8-1 识别下列螺纹的错误画法，并在空白处画出正确的图形
转到：第8章 标准件和常精用选件pp的t 画法
退出3
第64页 8-1 识别下列螺纹的错误画法，并在空白处画出正确的图形
转到：第8章 标准件和常精用选件pp的t 画法
退出7
第65页 8-2 螺纹的标注
转到：第8章 标准件和常精用选件pp的t 画法
退出8
第65页 8-2 螺纹的标注
转到：第8章 标准件和常精用选件pp的t 画法
退出9
第65页 8-2 螺纹的标注
转到：第8章 标准件和常精用选件pp的t 画法
退出10
机械制图习题集答案第一章可编辑全文
返回
机械制图习题集答案第一 章
1-1字体练习
1.横、竖练习
2.点、挑练习 3.撇、捺练习
4.钩、折练习
5.常用字练习 6.数字练习 7.字母练习
答案 动画 立体 返回
1-1字体练习
1.横、竖练习
2.点、挑练习 3.撇、捺练习
4.钩、折练习
5.常用字练习
6.数字练习 7.字母练习
返回
1-2图线练习
1.完成图形中对称的各种图线。
答案 动画 立体 返回
1-3圆的等分、斜度、锥度及尺寸练习。
5.尺寸注法改错：将正确尺寸标注在右边空白图上。
返回
1-4 图线连接
1.参照标注在左方图形上的尺寸，用1：1的比例在指定位置画全图形。
答案 动画 立体 返回
1-4 图线连接
1.参照标注在左方图形上的尺寸，用1：1的比例在指定位置画全图形。
答案 动画 立体 返回
1-2图线练习
3.参照图样所给尺寸，用1：2的比例绘图并标注尺寸。
返回
1-3圆的等分、斜度、锥度及尺寸练习。
1.在圆中作内接正六边形。
（a) 角顶在水平中心线上
（b) 角顶在垂直中心线上
答案 动画 立体 返回
1-3圆的等分、斜度、锥度及尺寸练习。
1.在圆中作内接正六边形。
1-3圆的等分、斜度、锥度及尺寸练习。
3.作已知的斜度和锥度。
返回
1-3圆的等分、斜度、锥度及尺寸练习。
4.仿照左图标注尺寸。
答案 动画 立体 返回
1-3圆的等分、斜度、锥度及尺寸练习。
4.仿照左图标注尺寸。
返回
1-3圆的等分、斜度、锥度及尺寸练习。
