双电源自动切换装置的选用策略
自动转换开关电器的选择及应用
泛 ，对 产 品的技术性 能要求也 越来 越高 ，故对不 同
场合 选 用双 电源 装置 的要 求也 显 得更 加重 要 。
通 、承 载 的 ，但不 用于 分断 短路 电流 。Ｃ Ｂ级 ：配
备过 电流脱扣器 的 Ａ Ｓ Ｔ Ｅ，它 的主触头能够接通 ，并 用 于分 断 短路 电 流 。
１ 自动转换开关电器 （ Ｔ Ｅ 定义和组成 Ａ Ｓ）
烟风机等 消 防设 备 的供 电 ，也 应在最 末一级 配 电箱 处设置 自动切换 装置 。为 了保 证重要 负荷供 电的连 续性 ，双 电源 自动切 换装 置的应用 需求也 越来越广
便工 程设计人 员合理 选择 和正确使用 Ａ Ｅ。 ＴＳ Ａ Ｓ Ｔ Ｅ一般 由两部分组成 ：开关 主体和控制器。 开关 主体有 Ｐ Ｃ级 与 Ｃ Ｂ级之 分 。Ｐ Ｃ级 ：是 能够接
前 ，Ａ Ｅ已成 为低 压配 电系统 中一 个不可 缺少 的 ＴＳ
重要 组成部 分 。由于 Ａ Ｓ Ｔ Ｅ产 品技术水平 的先进பைடு நூலகம் 和可靠性将 直接影 响用 电的安全 和可靠 ，因此 ，在 工 程设计 中应引起高 度重视 。 本文通 过论述 ＡＴ Ｅ Ｓ
的类型 、工作原 理 、主要 功能 、特点 和选 用等 ，以
１９ 《民用建筑 电气设计 规范 》规 定 ：对于一些较 ９２ 重要 的一 、二级 负荷 ， 由于 其 中断供 电 ，在政 治 、
经济 上会造 成损 失或影响 重大 的 ，应采 用双路 电源 供 电 ，以便 尽快恢 复供 电 。另外 ，高层楼 宇 的应急
照明 、消 防控制 室 、消 防水泵 、消 防电梯 、防烟排
较高。
两接 触 器 型转 换 开关 是我 国最早 出现 的双 电
双风机双电源自动切换管理制度
双风机双电源自动切换管理制度
是指在风机系统中使用两个电源，通过自动切换装置实现在一个电源故障时自动切换到另一个电源，以保证风机系统的连续运行和可靠性。
一、切换条件
1. 当一个电源发生故障或停电时，自动切换装置会检测到信号，并启动切换操作。
2. 在切换过程中，应保证风机系统的负载不会出现中断，切换时间应控制在合理范围内。
二、切换操作
1. 切换操作需要经过授权人员的确认，并按照操作规程进行操作。
2. 在切换过程中，应对电源进行检查，确保电源正常并符合要求。
三、切换设备维护
1. 切换设备需要定期进行维护保养，确保其正常工作。
2. 在维护过程中，应对设备进行检查和测试，并记录相关数据。
四、备份电源
1. 备份电源应与主电源相互独立，分别供应风机系统的不同部分。
2. 备份电源应定期进行检查和测试，确保其正常工作。
五、应急演练
1. 定期进行应急演练，测试系统切换的可靠性和故障处理的能力。
2. 演练结束后，对演练过程和结果进行总结和分析，并提出改进建议。
六、记录和审查
1. 对每次切换操作和维护保养进行记录，并保存相关数据和文件。
2. 定期对记录进行审查，发现问题及时处理，并进行改进。
以上是双风机双电源自动切换管理制度的主要内容，通过严格执行该制度，可以确保风机系统的连续运行和可靠性。
ú
工 业 技 术
煤 矿 井下开掘 工作 面双 风机双 电源 自动切换 的 应用策 略
夏 万 举
（ 安徽省颍上 县刘庄煤矿 ，安徽 阜 阳 ２ ３ ６ ０ ０ ０ ）
摘 要 ： 随着我 国经 济水 平 的持 续提 升 和煤 矿行 业 发展 速 度 的持 续加 快 ，煤矿 井 下开掘 工 作 面双 风机 双 电源 自动 切换 的 应 用策略得到了越来越广泛的关注。本文从对煤矿井下开掘 工作面双风机双电源 自动切换进行 简析入手 ，对煤矿井下开 掘 工作 面双风 机 双 电源 自动切 换 应 用进 行 了分 析 。 关键 词 ：煤矿 井下 ；开掘 工作 ； 自动切 换 ；应 用策略 中 图分类 号 ：Ｔ Ｄ ７ ２ 文 献标 识码 ：Ａ
源 自动切换 应用
煤 矿井 下开 掘工 作 面双风 机双 电源 自 动切换应用是一项系统性的工作 ，这主要 体现在应用意义、应用要点、运行和维护 等环 节 。 以下 从几 个方 面 出发 ，对 煤矿 井 下开 掘工 作 面双风 机双 电 源 自动切换 应 用
进行 了分析 。 １ 应用 意义
一
、
可 以使用 自动启动备用局部通风机。除此 之外 ，在对其具体功能进行分析的过程 中 当备 用局 部通 风 机需倒 回到主 局部 通风 机 运行时工作人员应当注重进行手动作。 另外 ，在 具体 功 能的分 析过 程 中 当备用 局 部通 风机 运行 期 间工作 人 员应 当确 保能 够 便 于 检修 主局 部 通风 机系 统设 备 。从 而能 给个 避免 瓦斯 积 聚超 限 ，乃 至 瓦斯 煤尘 爆 炸等重 大事 故 的出现 。 二 、煤 矿井 下开 掘工 作面 双 风机 双电
在我 国煤炭行业中煤矿井下开掘工作 始终 是其 重 要 的组成 部 分 ，而煤 矿井 下 开 掘工 作 的进 行离 不 开双 风机 双 电源 自动 切 换 的合理 支 持 。 因此 在 这一 前提 下对 于煤 矿井 下 开掘 工作 面 双风 机双 电 源 自动切 换 的应 用 策略 进行 研究 和分析 就具 有 极为 重 要 的经济 意义 和现 实意 义 。 煤矿井下开掘工作面双风机双电 源 自动切 换简 析 煤 矿 井 下 开 掘 工 作 面 双 风 机 双 电 源 自动切 换包 括 了诸 多 内容 ，其 主要 内容 包 括了设计思路、系统组成、具体功能等环 节 。以下 从几个方面出发 ，对煤 矿井 下开掘 工作面 双风Ｉ 柳‘ ｊ 双 电源 自动切换进行 了分 析。 １ 设 计思 路 这 一 自动 切换 工 作 的 设 计 思 路 主 要 包括 了结构 简单 、易 于维护 等 重要 的设 计 原则 ，因此 工作 人 员在 这一 过 程 中应 当注 重按 照 这一 设计 原 则 和相应 的设 计 要求 来 对 自动切换装置进行的设计。除此之外 ， 在确 定设 计 思路 的过程 中工 作人 员应 当注 重决 定 对两 台 真空 磁力 启动 器 分别 进行 改 造 ，并且这一改造应当根据真空磁力启动 器电气原理来进行 ，从而能够确保其继电 器接 线 圈接 在合 闸组 件 的位 置上 并且 可 以 持续 进行 稳定 的运 行 。 ２系统组 成 煤 矿井 下开 掘工 作面 双风 机 双电源 自 动切 换 的 系统 主要包 括 了掘 进工 作 面布 置 有 的局 部通 风机 两 台 ，还有 在 主局部 通 风 开关 和 备用 局部 通 风开 关用 一根 的三芯信 号电缆连接 ，这些配件通常都具有 自动切 换功 能 。除 此之 外 ，在对 其 系统 组成 进行 分析 的过 程 中工 作人 员应 当注重 确保 正 常 情况 主局 部 通风 机运 行 。但 是其 主扇 系统 出现故障时工作人员应当确保备用局部通 风机 能够 自动启 动并 且及 时 的切 断掘 进工 作面 的 电源 ，从 而能 够更 好 地保 证工 作 面 的连 续通 风和 温度通 风 。 ３ 具体 功能 通常来说这一 自动切换的主要功能必 然是确保其通风更加合理与稳定 。这意味 着在 自动 切 换装 置 的运行 过 中 ，当其 功 能 当主局部通风机系统 出现故障时工作人员

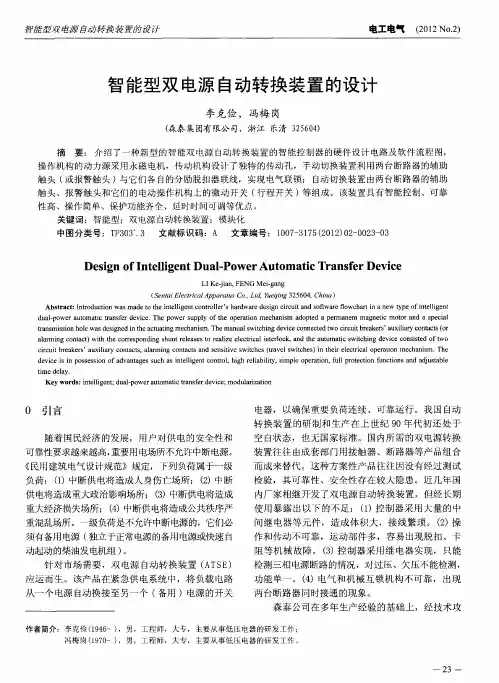

智能型双电源自动转换装置的设计
间继 电器 等 元件 ，造 成 体积 大 ，接 线 繁琐 。 （）操 ２
作和传 动 不可靠 ，运 动部件 多，容 易 出现 脱扣 、卡
阻等 机 械 故 障 。 （）控 制器 采 用继 电器 实 现 ，只 能 ３
检测三相 电源断 路的情况 ，对过 压 、欠压不 能检测 ，
针 对 市场 需要 ，双 电源 自动转 换装 置 （ Ｔ Ｅ Ａｓ）
电器 ， 以确 保重 要 负荷 连续 、可 靠运 行 。我 国 自动 转 换 装 置 的研 制 和 生产 在 上世 纪 ９ 代 初还 处 于 ０年 空 白状 态 ，也无 国家标 准 。 国内所需 的双 电源转 换
可靠性 要求越 来越 高， 重要用 电场所不允许 中断电源 。
《 民用 建筑 电气 设计规 范》规定 ，下 列负荷属 于一级 负荷： （）中断供 电将 造成 人身伤 亡场 所； （）中断 １ ２ 供 电将造成重 大政治影 响场所 ； （）中断供 电将造成 ３ 重大经济损 失场所； （）中断供 电将造 成公共秩序严 ４ 重混乱场所。一级负荷是不允许中断 电源 的，它们必 须有备用 电源 （ 独立于正常 电源 的备用 电源或快速 自 动起 动的柴油发 电机 组 ） 。
图３单片机 电路 图
１ ２ ３ 电机 控制 电路设计 ．． 在控 制 电路 中用 交流 电机 的正反 转控制 开关 转
到相应 的位置 ，交流 电机 的正 反转 有三根 线 （、Ａ ０ 、
Ｂ ，０接 零 线 ，其 余 两 根 接 火 线 。 当 Ａ接 火 线 ，Ｂ ） 悬 空 时 正转 ， 反之 反转 。Ａ 、Ｂ两 根 线 由单 片 机 的 Ｉ ０ 过三极 管控制继 电器 的常 开节点 与火线连 接 。 ／通 １ ２ ４两路 三相 交流 电压检测 电路 ．．

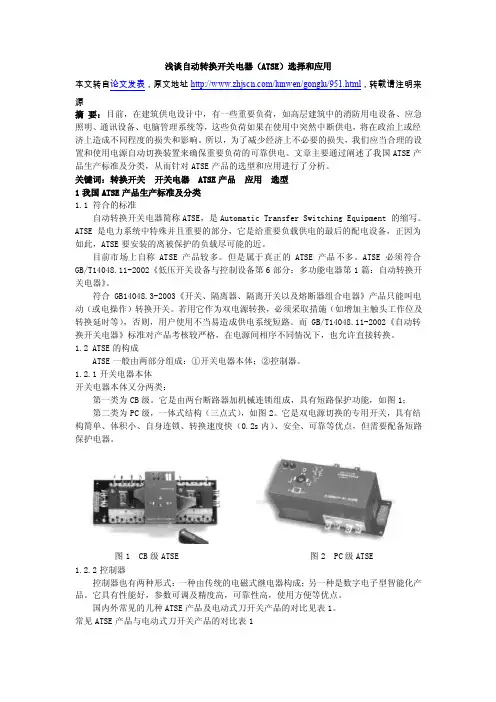

浅谈自动转换开关电器（atse）选择和应用
浅谈自动转换开关电器（ATSE）选择和应用本文转自论文发表，原文地址/lunwen/gonglu/951.html，转载请注明来源摘要：目前，在建筑供电设计中，有一些重要负荷，如高层建筑中的消防用电设备、应急照明、通讯设备、电脑管理系统等，这些负荷如果在使用中突然中断供电，将在政治上或经济上造成不同程度的损失和影响。
所以，为了减少经济上不必要的损失，我们应当合理的设置和使用电源自动切换装置来确保重要负荷的可靠供电。
文章主要通过阐述了我国ATSE产品生产标准及分类，从而针对ATSE产品的选型和应用进行了分析。
关键词：转换开关开关电器 ATSE产品应用选型1我国ATSE产品生产标准及分类1.1 符合的标准自动转换开关电器简称ATSE，是Automatic Transfer Switching Equipment 的缩写。
ATSE是电力系统中特殊并且重要的部分，它是给重要负载供电的最后的配电设备，正因为如此，ATSE要安装的离被保护的负载尽可能的近。
目前市场上自称ATSE产品较多。
但是属于真正的ATSE产品不多。
ATSE必须符合GB/T14048.11-2002《低压开关设备与控制设备第6部分：多功能电器第1篇：自动转换开关电器》。
符合GB14048.3-2003《开关、隔离器、隔离开关以及熔断器组合电器》产品只能叫电动（或电操作）转换开关。
若用它作为双电源转换，必须采取措施（如增加主触头工作位及转换延时等），否则，用户使用不当易造成供电系统短路。
而GB/T14048.11-2002《自动转换开关电器》标准对产品考核较严格，在电源间相序不同情况下，也允许直接转换。
1.2 ATSE的构成ATSE一般由两部分组成：①开关电器本体；②控制器。
1.2.1开关电器本体开关电器本体又分两类：第一类为CB级。
它是由两台断路器加机械连锁组成，具有短路保护功能，如图1；第二类为PC级，一体式结构（三点式），如图2。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快（0.2s内）、安全、可靠等优点，但需要配备短路保护电器。
双电源自动切换开关(ATS)在站用电系统中的应用分析电子教案
双电源自动切换开关( ATS) 在站用电系统中的应用分析双电源自动切换开关(ATS)在站用电系统中的应用分析摘要：文章首先对双电源自动切换开关的作用进行简要分析，在此基础上对双电源自动切换开关在站用电系统中的应用进行论述。
期望通过本文的研究能够促进双电源自动切换开关的推广应用有所帮助。
关键词：双电源自动切换开关站用电系统应用1•双电源自动切换开关的作用分析双电源自动切换开关简称ATS，它是一种可以完成主电源与备用电源之间自动切换的元器件。
如图1所示。
ATS的特点主要体现在如下几个方面：一是主备电源的快速切换；二是单个ATS的作用相当于两台断路器，投资成本低；三是ATS具有机械和电气两种联锁方式，从而使其具备更高的可靠性。
在站用电系统中，ATS最为主要的作用就是实现主电源与备用电源之间的自动切换，通常情况下，ATS只需要承受来自于电器设备的负荷电流，而当用电设备出现故障时，如过负荷、短路等，该用电设备的控制装置将会切断其主回路，从而确保设备的安全，当加装ATS之后，该电器设备将不再需要保护装置，换言之，可以省去断路器或是熔断器对该设备的保护控制。
对于ATS而言，其操作机构的型式有两种，一种是单电磁线圈，另一种是双电磁线圈，虽然这两种型式有所差别，但所能达到的效果却大体相同。
电器设备负荷侧的主回路通常都是与主电源侧进行连接，若是主电源侧出现故障导致断电时，ATS 会自动将电器设备负荷侧的主回路与备用电源侧进行连接，这样便可以确保供电不间断，从而使电器设备保持正常运行。
为满足各种不同场合的使用需要，ATS 有两种控制方式，一种是手动控制，另一种是自动控制，前者常被用于无负荷分合的检修场合。
2. ATS在站用电系统中的应用2.1站用电系统中常用的ATS目前，在站用电系统中较为常用的ATS有RWQ4系列和JXQ5系列，下面分别对这两个系列的ATS在站用电系统中的应用进行分析。
（1）RWQ4系列ATS的应用。
双电源自动切换开关的原理说明
双电源自动切换开关的原理说明首先要解决的问题是电源的选择。
双电源自动切换开关通常使用两个电源源供电。
这两个电源源可以是两个不同的电网，或者一个电网和一个备用电源，如柴油发电机组。
电源选择的原则是选择一个主电源和一个备用电源。
主电源通常是所接电网，其电压和频率是稳定的。
备用电源可以是另一个电网，也可以是备用发电机组。
为了保证电源的弹性，通常会使用静态切换装置，比如自动切换装置（ATS）或电源切换开关（PDU），来实现电源的选择。
闸板开关是双电源自动切换开关的核心部分。
闸板开关有两个闸板，分别连接到主电源和备用电源。
当主电源正常供电时，主闸板闭合，备用闸板断开，电源信号被主闸板传输给负载设备。
同时备用闸板的触点也接通开关控制回路，以保持备用电源处于工作状态。
当主电源发生故障或不稳定时，主闸板断开，备用闸板闭合，电源信号则被备用闸板传输给负载设备，实现电源的切换。
控制电路是双电源自动切换开关的智能化部分，它负责检测主电源和备用电源的状态，并控制闸板开关的动作。
控制电路通常包括电压检测电路、频率检测电路、工作状态监测电路和控制逻辑电路等。
电压检测电路用于检测主电源和备用电源的电压，当主电源的电压低于设定值时，控制电路判断主电源电压不稳定，触发闸板开关的切换动作。
频率检测电路用于检测主电源和备用电源的频率，当主电源的频率超出设定范围时，控制电路判断主电源频率异常，触发闸板开关的切换动作。
工作状态监测电路用于检测闸板开关的工作状态，确保切换的可靠性。
控制逻辑电路根据电压、频率和工作状态的检测结果，确定闸板开关的动作。
总结起来，双电源自动切换开关的原理是通过电源选择、闸板开关和控制电路三个方面的配合工作，使设备或系统能够根据主电源的状态自动切换到备用电源，以实现电源的自动备份和持续供电，并保证切换的可靠性和稳定性。
双电源ups切换工作原理
双电源ups切换工作原理
双电源UPS（不间断电源）是一种可实现电源切换的设备，以确保在电源故障或异常情况下依然能够稳定提供电力供应。
双电源UPS的切换工作原理如下：
1. 输入电源监测：双电源UPS会同时监测两个输入电源，通常一个是主电源，另一个是备用电源。
UPS会检测主电源的电压、频率和稳定性，并将其与预设的阈值进行比较，如果主电源的电压或频率超出阈值范围或不稳定，UPS将判断主电源异常。
2. 切换决策：一旦主电源异常，UPS将根据预设的切换策略做出决策，通常会选择切换到备用电源。
切换策略可以是基于电压、频率或其他用户自定义参数进行决策。
3. 转换时间：当UPS做出切换决策后，它会根据其设计来完成电源的切换。
转换时间是指从主电源异常被检测到切换到备用电源所需的时间。
通常，双电源UPS的转换时间在几毫秒至几十毫秒之间，这样可以实现几乎无感知的电源切换。
4. 切换过程：切换过程中，双电源UPS会通过内部电路将负载从主电源切换到备用电源。
同时，它还会控制输出电压和频率，以确保向负载提供稳定的电力供应。
5. 切换回复：一旦主电源恢复正常，双电源UPS会重新检测主电源的电压和频率，并将其与预设的阈值进行比较。
如果主电源再次稳定，UPS将决定切换回主电源，并再次将负载转
换回主电源。
通过以上步骤，双电源UPS可以实现在主电源异常时自动切换到备用电源，以保障负载的连续供电。
这种切换可以避免因主电源故障而导致的系统崩溃、数据丢失和设备损坏等问题。
双电源自动切换及多电源自动切换系统的应用分析和研究
多电源切换系统的应用分析和研究摘要：在电力行业中，因为负载比较重要，低压配电柜母线一般采用单母分段，采用两进线一母联、三进线（一油机进线）一母联甚至是四进线（两油机进线）一母联等供电方式。
本文就低压配电柜常用切换方式进行介绍，然后分析了多电源转换系统装置的相关参数和性能，并结合应用实例对多电源转换系统设计做了相关总结，希望为有关从业人员提供帮助。
关键词：单母分段；多电源切换系统装置；分析及应用引言在很多重要的配电系统，如能源、轨道交通、数据中心、商业、医疗及半导体行业，在低压系统采用单母分段供电方式，市电之间互备备用，有些系统考虑到市电的断电问题，对系统供电增加了低压柴油发电机进行备用供电。
那么它们之间是通过什么样的方式进行切换配合的呢？以及当市电失电或出现不可靠，启动柴油发电机时，是如何对油机进行投切，如何对负载馈线侧进行分合控制呢？下文将列举几种供电模式。
1.低压供电系统电源切换模式介绍1.1备自投切换方式备自投是备用电源自动投入使用装置的简称。
应急照明系统就是一个备自投的电源系统。
通常采用继电接触器作为蓄电池备自投的控制。
当主电源故障，继电接触器控制系统的控制触头自动闭合，自动将蓄电池与应急照明电路接通。
备自投可分为进线备自投和母联备自投。
备自投方案限制条件多，预备及响应时间慢，无法对负荷进行加载/减载控制，仅适用于简单的非油机系统切换环境，无法对多电源进线（如两市电进线一油机进线一母联）进行切换。
对馈线的分合也无法进行控制[1]。
1.2PLC进行控制器PLC通过通讯或开关量收集原有系统中数据，然后逻辑分析处理后控制常用电源进线、应急电源进线、母联开关、馈线开关各负载出线的分合。
其执行机构依靠母线上的各进出线和母联开关柜完成。
这种方式一般可靠性较差，通常PLC 厂家负责硬件，系统集成商负责软件，同时，本身没有模拟量采集功能，需要通过第三方装置进行采集。
1.3多电源转换系统装置多电源转换系统专为多电源供电系统设计，可实现先进的转换控制及可靠的电力保护。
双电源转换开关选择
ATSC即双电源自动转换开关，由一个（或几个）转换开关电器和其他必需的电器（转换控制器）组成，用于监测电源电路、并将一个或几个负载电路从一个电源转换至另一个电源的开关电器。
作为消防负荷和其他重要负荷的末端互投装置，ATSE在工程中得到了广泛的应用，正确合理的选择ATSE可确保重要负荷的可靠供电，ATSE在重要负荷的供电系统中是不可缺少和重要的一个环节。
ATSE目前在我国经历了四个发展阶段，即两接触器型、两断路器型、励磁式专用转换开关和电动式专用转换开关。
两接触器型转换开关为第一代，是我国最早生产的双电源转换开关，它是由两台接触器搭接而成的简易电源，这种装置因机械联锁不可靠、耗电大等缺点，因而在工程中越来越少采用。
两断路器式转换开关为第二代，也就是我国国家标准和IEC标准中所提到的CB级ATSE，它是由两断路器改造而成，另配机械联锁装置，可具有短路或过电流保护功能，但是机械联锁不可靠。
励磁式专用转化开关为第三代，它是由励磁式接触器外加控制器构成的一个整体装置，机械联锁可靠，转换由电磁线圈产生吸引力来驱动开关，速度快。
电动式专用转换开关为第四代，是PC级ATSE，其主体为符合隔离开关，为机电一体式开关电器，转换由电机驱动，转换平稳且速度快，并且具有过0位功能。
ATSE的发展趋向主要包括两个方面，其一是开关主体，具备很高的抗冲击电流能力，并且可频繁转换；具有可靠的机械联锁，确保任何状态下两路电源不能并列运行；不允许带熔丝或脱跳装置，以防止双电源开关因过载而造成输出端无电现象；具备0位功能，并且隔离距离大，以便能够承受更高的冲击电压（8KV）以上；四级开关具备N级先合后分的功能，以防止ATSE在切换时，不同系统中N线上电位漂移，使电流走向不一致或分流，造成剩余电流保护装置误动作。
其二是控制器，采用微处理器智能化产品，检测模块应具有较高的检测精度和宽的参数设定范围，包括电压、频率、延时时间等；具备良好的电磁兼容性，应能承受住主回路的电压波动，浪涌保护，谐波干扰，电磁干扰等；转换时间快，且延时可调；可为用户提供各种信号及消防联动接口，通信接口。
双电源自动转换开关ATSE选用规范
双电源自动转换开关ATSE选用规范
一、综述
1、双电源自动切换开关（ATSE）是一种自动切换，可以在主电源和备用电源之间实现无缝切换的开关装置，主要用于工厂、车站、电站、医院等重要机构或设备的安全运行。
它可以自动检测电源故障，自动切换到另一电源。
如果双重电源的信号都完好无损，可以维持当前状态，否则根据电源故障的状态，自动切换到另一电源。
2、双电源自动切换开关（ATSE）主要由信号传感器、A/B系统切换模块、故障诊断组件、结构组件和软件等组成，其功能是可以自动检测电源故障，自动切换到另一电源，实现安全可靠的双电源切换。
二、双电源自动切换开关（ATSE）选用规范
1、性能参数
（1）电压范围：47～63Hz，电压额定值由240V、400V、480V三种；
（2）切换时延：应小于2s；
（3）接触器最大可靠寿命：应不少于50万次；
（4）故障报警：应配备可视报警灯；
（5）启动状态：应具有状态记录功能；
（6）环境温度：-25℃～+55℃。
2、安装及使用环境
（1）安装地点：室内，干燥的地方；
（2）安装方式：固定安装；
（3）周围空气温度：-25℃～+55℃；（4）周围空气相对湿度：≤95%；。
双电源自动切换柜(精)
双电源自动切换柜一、产品名称双电源自动切换柜二、产品简介符合标准：IEC439、GB7251-1997、JB/T9661-1999额定电压：220 380V最大电机功率：500KW输入电源回路：双回路（主用电、备用电）监视装置：标准监视仪表保护功能：热磁、雷电、短路、过流、缺相柜体：威图框架结构柜体尺寸：根据产品功率选择控制形式：定制型（根据客户提供的图纸或功能需求量身定制）工作环境：-40-60℃95%湿度适用：户内认证：CCC UL质量体系：ISO9001防护等级：IP23应用领域：医院、银行、电信、宾馆、消防等行业暖通空调水处理行业XAPPW双电源自动切换柜是一款通用的双路电源自动投入切除装置，该产品能同时输入2路独立的AC380V,500KW供电支路、即主供电、备供电，当主供电回路停止后，备用电源支路在20s内自动投入，为负载供电，当主供电恢复供电后，双电源控制器自动切换到主电源供电，备用电源停止供电，双电源控制器带有CPU和HMI操作界面，具有线路方案流程图、状态指示、故障指示、强制切换按钮。
该产品采用安全电路设计，操作可靠安全。
柜体采用威图框架式结构，前后开门，带强迫风冷系统，带有智能温湿度控制器，可自动调节柜内温湿度，永不结露，该产品可在环境温度60℃、相对湿度95%以内环境中使用。
三、产品特色1．采用双列复合式触头/横拉式机构/微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）；2．采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；3．采用过零位技术，紧急情况下可强制置零（同时切断两路电源），满足消防联动需要；执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无噪音、冲击力小；4．操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，节能显著。
5．执行负荷隔离开关带机械联锁装置，保证常用、备用电源工作可靠互不干涉；6．具有明显通断位置指示、挂锁等功能，可靠实现电源与载间的隔离；7．安全性能好，自动化程度高，可靠性高，使用寿命8000次以上；8．机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；9．具有主电源合、备用电源分；主动源分、备用电源合；主、备电源均断开三种稳定工作（I-0-II）;10．安装方便，控制回路采用接插式端子连接；11．四种操作功能；紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。
双电源切换开关使用说明
双电源切换开关使用说明1.前提条件：-必须有两个电源用于切换；-两个电源的电压、频率和相位应该相同；-必须有一个地线来保证设备的接地。
2.连接电源：-将两个电源分别连接到双电源切换开关的两个输入端子，可以使用插头或电缆连接；-注意确保电源线路的安全，正确接地。
3.连接负载：-将负载（如电气设备、UPS等）连接到双电源切换开关的输出端子，同样使用插头或电缆连接。
4.设置切换方式：-双电源切换开关通常有两种切换方式：手动切换和自动切换；-手动切换：通过拨动开关或旋转选择开关来切换电源，目前较少使用；-自动切换：使用电路控制板和传感器来切换电源，可以根据电源的状态实现自动切换。
5.测试切换：-在切换之前，务必确保没有负载接在开关上；-测试各个电源的输出电压、频率和相位是否正常；-如果是手动切换方式，先将切换开关置于中间位置，然后依次测试每个电源的输出；-如果是自动切换方式，可以按照操作手册上的步骤进行测试；-确保切换过程中不会造成电压的中断，以免影响负载设备的正常运行。
6.切换电源：-如果是手动切换方式，将切换选择开关置于需要的电源位置；-如果是自动切换方式，可以按需设置切换策略，如优先选择备用电源或正常电源故障时切换。
7.监控和报警：-部分双电源切换开关带有电源状态监控和报警功能，可以通过显示屏或报警灯等方式监控电源的状态；-在切换过程中，如果发生了电源故障或其他异常情况，开关会自动报警，提醒操作人员进行修复。
8.维护和保养：-定期检查双电源切换开关的连接器、接线端子和开关部件是否松动或脱落；-定期检查电源和负载的工作状态，确保它们的正常运行；-定期清洁设备，防止灰尘和杂物积聚；双电源切换开关一般都有详细的使用说明书，用户在操作时应仔细阅读说明，并按照说明进行操作，以确保正常使用并避免故障和安全事故的发生。
此外，用户也应具备一定的电气知识和操作技能，以保证操作的准确性和安全性。
矿用局扇风机实施双电源双风机安全技术措施
将各项指标的评估结果进行汇总，得到双电 源双风机安全技术措施的整体效果评价。
结果分析
根据汇总结果，分析双电源双风机安全技术 措施的优点和不足之处，提出改进建议。
06
结论与展望
结论
01 02
安全可靠性提高
通过实施双电源双风机安全技术措施，矿用局扇风机的安全可靠性得到 了显著提高，减少了设备故障和停机时间，保障了矿井安全生产的连续 性。
措施是非常必要的。
双电源双风机安全技术措施可以有效地 解决局扇风机电源故障、设备故障等问 题，提高设备的可靠性和稳定性，保障
矿山生产的安全性。
双电源双风机安全技术措施还可以提高 设备的利用率和寿命，降低维护成本，
提高经济效益。
02
矿用局扇风机系统
矿用局扇风机概述
矿用局扇风机是一种广泛应用于煤矿行业的通风设备，具有风量大、噪音低、能 耗小等优点。
矿用局扇风机的主要作用是向矿井内提供新鲜空气，排出有毒有害气体，保障矿 工生命安全。
双电源系统
双电源系统是指配备两路独立的电源线路，以保证风机在任 何一路电源出现故障时仍能正常运行。
双电源系统的实施需要确保两路电源的稳定性，以及在切换 电源时不会对风机造成冲击。
双风机系统
双风机系统是指配备两台独立的风机，一台为主运行，另 一台备用。
双风机系统的实施需要确保两台风机之间的协调运行，以 及在主风机出现故障时能及时切换到备用风机。
03
安全技术措施方案
方案设计原则
安全性
确保矿用局扇风机的运行安全 ，降低因电源故障或风机故障
导致的风险。
稳定性
提高设备的稳定性，确保在任何情 况下都能保持可靠的运行状态。
高效性
什么是双电源自动切换开关,如何选择双电源自动切换开关？
双电源切换开关就是因故停电自动切换到另外一个电源的开关，一般双电源切换开关是广泛应用于高层建筑、机房、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。
1什么双电源自动切换开关？双电源自动切换开关指的是一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。
系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，（小负荷下备用电源也可由发电机供电），使设备仍能正常运行。
最常见的是电梯、消防、监控上、照明等。
2双电源自动切换开关的功能特点两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性，采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩），具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上，机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高。
双电源自动切换开关具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能,自动转换参数可在外部自由设定，有操作电机智能保护功能，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态，留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。
全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置，电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸，在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。
3双电源自动切换开关正常工作条件（1）周围空气温度：周围空气温度上限+40℃，周围空气温度下限-5℃，周围空气温度24h 的平均值不超过+35℃。
（2）海拔：安装地点的海拔不超过2000m。
双电源自动切换管理 芯片-概述说明以及解释
双电源自动切换管理芯片-概述说明以及解释1.引言1.1 概述概述部分的内容可以根据双电源自动切换管理芯片的背景和重要性进行阐述。
可以以以下方式进行撰写：在现代社会，电力的稳定供应对于各行各业的运作至关重要。
然而，在某些情况下，电力供应可能会中断或变得不稳定，例如突发的电力故障或其他意外情况。
为了确保设备和系统的连续运行，双电源自动切换管理芯片应运而生。
双电源自动切换管理芯片是一种集成电路芯片，其设计的主要目的是在主电源故障或不稳定时，能够自动切换到备用电源并保持系统的正常运行。
该芯片通过监测主电源的状态以及备用电源的可用性，能够快速而可靠地切换电源，并确保系统能够平稳地工作，减少停机时间和数据丢失的风险。
双电源自动切换管理芯片在各个领域都具有广泛的应用，特别是在对电力供应要求高、对系统连续性要求严格的场景中，如电信基站、工业自动化设备、医疗设备等。
通过使用这种芯片，可以有效地保护设备和系统免受电力故障和变动的影响，提高系统的可靠性和稳定性。
相较于传统的手动切换方式，双电源自动切换管理芯片具有诸多优势。
首先，它能够实现快速的电源切换，减少系统中断的时间，并在切换过程中保持设备的正常运行。
其次，该芯片具有智能化的特性，能够根据电源状态的变化做出切换决策，从而进一步提高系统的稳定性和可靠性。
此外，双电源自动切换管理芯片还具有节能环保的特点，能够减少能源的浪费，符合可持续发展的要求。
尽管双电源自动切换管理芯片在各个领域都有广泛的应用，但仍然存在一些挑战和改进空间。
未来，随着技术的不断进步和创新，我们可以期待这种芯片在功能性、可扩展性和稳定性方面的不断提升，以满足各行业对于电力供应的更高要求。
综上所述，双电源自动切换管理芯片是一种具有重要意义的集成电路芯片，其能够在电力故障或不稳定的情况下，自动切换到备用电源并保持系统的正常运行。
它在提高系统可靠性、减少停机时间和数据丢失风险方面发挥着关键作用，是现代社会各个领域中不可或缺的关键技术之一。
双电源规范
双电源规范双电源规范是指在某一个用电设备或系统中同时接入两个独立的电源进行供电，以增加可靠性和安全性。
双电源规范的制定是为了保证双电源系统的正常运行和安全操作，下面是一个双电源规范的示例，共1000字。
一、概述双电源规范适用于所有需要使用双电源供电的设备或系统。
本规范旨在确保双电源系统的稳定供电，并提供必要的应急备用能力。
二、双电源接入1. 双电源的接入应使用专用的双电源开关箱，确保两个电源能够独立运行和切换。
2. 双电源在接入开关之前，应设置相应的过压、过流和短路保护装置，以确保设备和人员的安全。
3. 双电源接入时，应严格按照正确的接线顺序和极性进行连接，以避免短路和误操作。
三、双电源切换1. 双电源切换应使用双点刀闸开关或自动切换装置，确保切换过程中的安全和可靠性。
2. 双电源切换前，应确保切换装置处于断开状态，并进行充分的检查和试运行。
3. 双电源切换时，应先切断当前电源，再接通备用电源，确保系统的连续供电。
4. 双电源切换过程中，应有专人负责观察和记录切换的状态和时间，并做好相应的安全措施。
四、备用电源1. 备用电源应具备与主电源相同或更好的性能和可靠性，以确保在主电源故障时能够正常工作。
2. 备用电源不得与主电源共享同一供电线路，应使用独立的供电回路，以保证备用电源能够独立运行。
3. 备用电源应定期进行测试和维护，确保其正常工作和及时充电。
五、安全措施1. 双电源系统应设置可靠的接地装置，以保证设备和人员的安全。
2. 双电源系统应设置过压、过流和短路保护装置，及时切断电源以防止设备损坏和人员伤害。
3. 双电源切换过程中，应避免突发事故和误操作，确保人员的安全。
4. 双电源系统应定期进行维护和检修，确保其正常运行和可靠供电。
六、应急计划1. 双电源系统应制定相应的应急计划，以应对突发事故和电源故障造成的影响。
2. 应急计划应包括切换流程、紧急联系人和应急供电等方面的内容，以确保在紧急情况下能够正常运行。
市电与柴油发电机双电源自动切换的设计与实现
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Байду номын сангаас
关》 ４ １ 第 ６ ２条规定 ： Ｔ － “ Ｎ Ｃ系统中，Ｅ 在 Ｐ Ｎ线不得 与分析闭． 电产品开发 与创新． ０ 机 ２ ３年 ０ ０ ４期． 一 １ ８
智能型双电源自动切换开关 由开关体和功换 被隔离或开关 。 ， ”所以双电源自动切换装置主电路 ｌ ． ９ 控制器两大部分组成 采用电磁驱动 ， 切换控制器 开关 电 器的极数仅断电源线。 即交流单相二线制采 『１ ４于庆广， 官荷林， 李建勋． 智能无触点开关及双回路 的工作电源 ， 采用主、 备用电源的交流 ２０Ｖ电源 ， 用单极 ； ２ 交流两相ｊ线制采用两极 ； 交流二相 四线 电源 自动投切装置叨． ｒ技术杂． ０４年 Ｏ Ｚ． － ￣２ ０ ５期．
【赏星耀 项新建． ｌ 】 双电源智能 自 动切换 系 统的研究 ｌ机 ．￥２０ 年 Ｏ 期． Ｊ ｌ Ｊ ｒ － Ｌ ０６ ７ ． ． 【薛燕红． ２ 】 基于单片机的双电源切换装置的设计与 实现 微型电脑应用２ ｏ 年 Ｏ 期． 棚． Ｏ７ ９ － 【 季状 易际明， ３ 牌 关耀奇． 双电源 自 动切换器的设计
保护电器之间保护选择 陛 的配合问题。 由于双电源 自 动切换装置的服务对象是一级负荷 、 一级负荷中 的重要负荷、 二级负荷 ， Ｃ 级双电源自动切换 所以 Ｂ 装置须认真对待保护选择性的配合问题。 Ｃ 级双电源 自动切换装置 的断路器需与上、 Ｂ Ｆ 级保护电器具有保护选择性。当 Ｃ 级双电源 自 Ｂ 动切换装置保护电器为熔断器， 若馈出线路的保护 电器亦为熔 断器 ， 并安装在同一箱体内 ， 为上下二 级熔断器 串联连接 ， 如果熔断器之间的额定电流相
无需另外的控制电源。 ２ ） ５ －Ｊ Ｏ 系列 自 ２ （ 动转换开关 Ｊ Ｑ 系列 自 Ｘ５ 动转换开关由—个整体塑壳式隔 离开关、 一个执行机构及—个控制器组成。适用于 两路电源供电系统中。根据预定条件 ， 实现将一个 负载或几个负载在两路电源之间 自动转换 ； 同时也
制采用三极 ；Ｎ ｃ直流系统引出 和 Ｐ Ｎ ｄ ． Ｔ－ Ｅ （．） ｃ 时 采用单极开关断 Ｉ ；Ｎ－ 直流系统引出 Ｌ 、 ． ，Ｔ － 卜 Ｃ ＋工 和 ， Ｐ Ｎ ｄ 时采用两极开关 Ｌ 、， Ｅ （Ｂ） ＋Ｉ－ 。 ４ ． ２电源的接地型式均为 Ｔ － 系统 ＮＳ
式（ 、 串联 同时） 进行分合闸 操作。 不正常情况自动切换。有两种不正常隋况 ， 一 是母线失压。母线电压低于整定电压达整定延时 后， 装置自 行起动， 自 并按 动方式进行切换。 二是工 作电源开关误 ，由工作开关辅助接点起动装置， 跳 在切换条件满足时合上备用电源。 ｌ 自 ２ 动切换装置的切换过程 当满足 自 动切换装置起动条件时， 失压侧电源 进线开关跳开。 母联投入 ， 恢复供电。 ２双电源 自 动切换开关的选用 自动转换开关电器（ １ Ｅ 是由一个（ Ａ、 ） ｓ 或几个） 转换开关电器和其他必需的电器组成， 用于监测电 源、 电 并将 路从—个或几个负载电路从一个 电源 自 动转换至另—个电源的电 。 器 ＡＳ Ｔ Ｅ可分为Ｐ 级和 Ｃ 级两个级别。Ｐ 级 Ｃ Ｂ Ｃ ＡＳ ＲＥ可分为由转换开关、电机操作机构或 电磁操 Ｉ 作机构、 转换控制器 、 联锁机构组成的 Ｐ ｃ级 Ａ Ｓ ＴＥ 和由无短路保护的断路器、 电动操作机构、 转换控 制器 、 联锁机构组成的 Ｐ 级 Ａ Ｓ Ｃ Ｔ Ｅ两种形式。Ｃ Ｂ 级Ａ Ｓ 是由 ＴＥ 断路器 、 电机操作机构或电磁操作机 构、 转换控制器 、 联锁机构组成。 目 前用户中已大量使用智能型双电源 自 动切 换开关 ， 对防止误操作 、 提高供电可靠性起到 了一 定作用。 目前用户中常用的系歹智能型双电源 自 ｑ 动 切换开关有 以下几类。 ２ ＷＱ 系列智能型双电源 自动切换 开关 ．Ｒ ４ １ （Ｃ级 ） Ｐ
参考 文献
５． ０ ） ４ Ｃ２《 ２ 建筑物电气装置第 ５５ 部分：电气设备 ＿４ 的选择和安装接地配置 、 保护导体 和保护联结导 体》 ５３ ３条规定 ： 第 ４３ “ 在保护导体 中， 不应串人开 关器件。”ＩＣ ； 标准 ＩＣ０ ３－－６１８ 物 Ｅ Ｅ ６６４４４ ： １ － ９ 电气装置第 ４ 部分 ： 安全防护第 ４ 章 ： ６ 隔离和开
Ｔ － 系统中， ＮＳ 使用一根独立的保护 导 若两 体。 个电源的中性线接地点是通过同一总接地母线接 地 ，按照 ＩＣ标 准 １ Ｃ ０６ － －６ １８ 第 ４ １ Ｅ Ｅ ６ ３４－－ ：９ １ ６ ２ ４４ 条规定 ：在 Ｔ － “ Ｎ ｓ系统中，中性线线不需要隔离或 开关。” 双电源 自 动切换装置主电路开关电器的极 数同Ｔ － Ｎ Ｃ系统。 Ｎ Ｓ 统中 ， Ｔ－系 若两个电源的中性 线接地点不是通过同一总接地母线接地， 即二个独 立的接地装置接地， Ｔ － 系统中， 性线不设隔 在 Ｎｓ 中 离或开关 ， 则中性线有两个 人地点 ， 在装有剩余 电 流保护器的电路中， Ｔ Ｅ中性线需要隔离或开关。 ＡＳ 国家标准 Ｇ ５ ０ ４ １９ 第 ４ ．条规定 ：在 １ Ｂ ０５—９５ ５ ６ “ Ｔ ｒ 或 Ｔ － 系统 中， Ｎｓ Ｎ线上不宜装设电器将 Ｎ 线断开， 当需要断开 Ｎ线是， 应装设相线和 Ｎ线一起切断 的保护电器。当装设漏电电流动作的保护电器时， 应能将其所保护的回路所有带电导线断开。” ４ ３电源 的接地型式分别为 Ｔ － Ｎ Ｓ系统和 ｒ Ｉ － ｒ 系统 Ｔ 电源系统有—个直接接地 ， Ｔ 装置的外露可
筹１ ． ６倍或 １ 倍 以上 ，在达到额定通断能力为止 ． ６ 的整个过电流范嗣内基本上能保护实现绝列选择 性。双电源 自动切换装置上 、 ‘ Ｆ 级的保护电器的保 护选择陆血及时校验 。 ４双电源 自动切换装置主电路开关 电器的极 数选用策略 ４ｌ电源的接地型式均为 Ｔ 系统 Ｎ Ｔ ＿ 统中，中性导体的和保护的功能组合 Ｎ Ｃ系 在一根导体中。国家标准 Ｇ ５ ０ ４ １９ 第 ２ ． Ｂ ０ ５－ ９ ５ ２２ １ 条规定：在 Ｔ － 系统中，Ｅ “ Ｎ｜ ： Ｐ Ｎ线严禁接人开关设 备 。”国家标准 Ｇ １８ ５ ＿０ ４ ＩＣ ０ ３＾ — ； Ｂ ６ ９ ３ ２０ （ Ｅ ６ ６ ４５ ．
适用于鬈急供电系统 ， 在转换电源期间中断向负载
供电． ．该系列 自动转换开关现应用于高层楼宇 、 邮 电通讯 、 工矿企业 、 船舶运输等需不间断供 电的重 要场所用户的线路设施 、 电气设备 的双回路电源供 电系统的转换和隔离。通过 自动或手动操作 ， 完成 常用电源与备用电源之间的转换。 在城市用电急剧 增加的必然趋势 Ｆ， 更能满足对用电可靠性的更高 要求 。 ３Ｃ 级双电源自动切换装置的选择性保护策 Ｂ 略 断路器或熔断器是 Ｃ Ｂ级双电源自动切换装 置中的保护电器 ， 而双电源 自 动切换装置的配电馈 出回路的线路保护电器也是断路器或熔断器 ， 存在
双 电源 自动切换 装置 的选 用 策 略
丁兴 群
（ 乌供 电局 ， 江 义 鸟 ３ ２ ０ ） 义 浙 ２００
摘 要： 智能双 电源装置就是这种在 两路 电源之间进行可靠切换 、 以保证供 电的装置 。当常用电源异常 ， 智能双 电源装置能 自动切换到备用 电源 ， 智能双 电源装置 由开关本体和控 制器两部 分组成。开关本体 由电机通过机械联锁机 构控 制常用电源的断路 器和备用电源的断路器的 分合 ， 进而控制 电源的切换。控制器通过对电压的采样来判断电源是否异常， 如果 出现异常应产 生相应的切换 。
关 键 词 ： 电 源 自动 切 换 装 置 ； 制 方 式 ； 用 策 略 双 控 选
随着供电可靠性要求的提高， 反事故措施的 日 趋完善 ， 越来越多的 先进设备投入应用到供 电系统 中。双电源 自 动切换装置是一种由微处理器控制， 用于电网系统中网电与网电或网电与发电机 电源 启动切换 的 装置 ， 可使电源连续源供电。过去的两 路电源用户 ， 在低压侧采用手动操作的双向隔离开 关进行倒 闸操作 ， 因此常出现误操作而引起事故 。 目 前投 ＾ 用的专用智能化设备，具有 自 白复、 ． 使 投 自投不 自复和电网发电机三种切换功能 ， 对两路供 电电源的三相电压有效值及相位进行实时榆测 ， 当 任一相发生过压 、 欠压、 缺相 ， 能自动从异常电源切 换到正常电源。目 双电源自动切换装置在医院、 前， 宾馆和矿山等有广泛的应用。 １双电源自动切换装置的动作处理 １ ． １双电源自 动切换装置的起动原因 事故自 动切换。 由保护接点起动。 发变组、 厂变 和其它保护出口 跳工作电源开关的同时 ， 起动快切 装置进行切换 ， 快切装置按事先设定的自 动切换方
导电部分通过接地极接地 ， 该接地极在电气上独立 于电源系统的接地极。 Ｔ － 系统和 ，ｔ 在 ＮＳ Ｉ 系统中 Ｎ ， Ｉ 线是电源线 ，Ｎ ｓ Ｔ ＿ 电源系统和 Ｔ 电源系统的接地 Ｔ
装置在电气上独立的， 所以所选用的双电源 自 动切 换装置主电路开关电器的极数要切全部电源 线。 ４ 电源的接地型式 分别 为 Ｔ ＿ 系统 和 ｒ ４ Ｎｓ Ｉ ． 系统 Ｉ Ｔ电源系统中所有带电部分都与地隔离 ， 或有 通过阻抗接地 ， 电气装置的外露可导电部分或 独立接地或集中地与系统的接地点相连。在 Ｔ Ｎ 系统和引出 线 的Ｔ Ｔ系统中 Ｎ线是电源线 ， 以 所 所选用的双电源 自 动切换装置主电路开关电器的 极数要切全部电源线。 总之 ， 经过大量用户的实践， 在供配电系统中， 特别在双电源用户中，使用双电源 自 动切换装置， 是提高供电可靠性 、 确保系统安全的 有效措施。
