双电源自动切换电路原理
双电源自动转换开关控制器原理
双电源自动转换开关控制器原理双电源自动转换开关控制器是一种用于自动切换供电源的设备，它能够在一个电源故障或停电时，自动切换到备用电源，以保证供电的连续性和可靠性。
本文将介绍双电源自动转换开关控制器的原理、工作方式和应用。
一、原理双电源自动转换开关控制器的原理基于电力系统中的双电源供电原理。
它通过检测主电源和备用电源的电压和频率，实时监控电源的状态。
当主电源正常供电时，双电源自动转换开关控制器将主电源接通至负载；当主电源发生故障或停电时，双电源自动转换开关控制器将自动切换到备用电源，继续为负载供电。
二、工作方式双电源自动转换开关控制器通常由主控单元、电源检测电路、切换电路和负载接口组成。
主控单元负责监测电源状态和控制切换动作，电源检测电路负责检测主电源和备用电源的电压和频率，切换电路负责实现电源的切换，负载接口用于连接负载设备。
在正常情况下，主电源为负载供电，备用电源处于待机状态。
主控单元通过电源检测电路实时监测主电源的电压和频率，一旦检测到主电源发生故障或停电，主控单元将发出切换信号。
切换信号通过切换电路控制备用电源的接入，同时断开主电源的连接。
这样，备用电源将接管负载的供电工作，保证负载的连续供电。
当主电源恢复正常时，主控单元将再次检测主电源的电压和频率。
如果主电源恢复正常，主控单元将发出切换信号，使备用电源停止供电，主电源重新接通至负载。
整个切换过程实现了从主电源到备用电源再到主电源的自动切换，保证了负载设备的连续供电。
三、应用双电源自动转换开关控制器广泛应用于各种需要连续供电的场合，如数据中心、通信基站、医疗设备、重要生产设备等。
在数据中心中，双电源自动转换开关控制器用于保障服务器等设备的稳定运行。
一旦主电源发生故障或停电，自动切换到备用电源可以避免数据丢失和服务器宕机，保证数据中心的连续运行。
在通信基站中，双电源自动转换开关控制器用于保障通信设备的稳定运行。
一旦主电源发生故障或停电，自动切换到备用电源可以确保通信信号的连续传输，避免通信中断。
双电源自动转换开关工作原理
双电源自动转换开关工作原理
双电源自动转换开关是一种新的双电源技术，它可以根据电源的
可用性自动将电路从一个电源转换到另一个电源。
双电源自动转换开
关减少了系统故障并保护了负载，通常应用于电力系统，生活人家，
运营商，工厂，学校，医院，航空公司等。
双电源自动转换开关由一个微处理器（MCU），I/O口，电源管理单元（PMU），时钟源，内部EEPROM存储器以及其它电路组件组成。
微处理器负责处理具体的任务，如拓扑激活，检测输入电源的可用性，监测功耗，激活输出等。
I/O口提供与外部电路之间的信号传输，例如重置信号，故障信号，电源状态等。
而PMU负责管理双电源之间的切换，内部EEPROM用来存储双电源的参数记录，时钟源则用来同步双电
源之间的时钟。
在双电源转换的过程中，首先微处理器会对电源的可用性进行检测，如果发现第一个电源不可用，则由PMU在第一个电源与第二个电
源之间切换，而I/O口用来提供输出信号以及接收负载的状态信号，
最后内部EEPROM用来记录切换电源的信息。
双电源自动转换开关能有效地保护系统免受电源不可用造成的损害，同时也为用户提供了更好的使用体验。
在今天，双电源自动转换
开关不仅限于企业级和运营商级，它也可以应用于小型的装置，如家
庭或室内的小型设备，使其能够受益于双电源自动转换开关的所有功能。
双电源自动切换开关工作原理
双电源自动切换开关工作原理详解双电源自动切换开关指的就是一种由微处理器控制，用于电网系统内部网电与网电，网电与发电机电源之间启动切换装置，它可以实现电源的连续源供电。
当遇到常用电突然故障或停电情况时则可通过双电源自动切换开关使其自动切换。
双电源自动切换开关指的就是一种由微处理器控制，用于电网系统内部网电与网电，网电与发电机电源之间启动切换装置，它可以实现电源的连续源供电。
当遇到常用电突然故障或停电情况时则可通过双电源自动切换开关使其自动投入到备用电源上，使设备仍能正常运行，在生活中最为常见的使用在电梯、监控设施、消防、照明等地方，下面就是小编对于双电源自动切换开关工作原理具体介绍。
双电源自动切换开关工作原理简单的来说就是一路常用一路备用电源之间的替换，当常用电突然发生故障或停电时，由一个或几个转换双电源自动切换开关和其它必需的电器组成，用于检测电源电路，并将一个电源自动转换到另一个电源，是一种性能完善、自动化程度高、安全可靠、使用范围广的双电源自动转换开关。
下面就是对于双电源自动切换开关工作原理的详解。
双电源自动切换开关-结构在了解双电源自动切换开关工作原理之前，我们先来认识一下双电源自动切换开关的结构组成部分，在市场上比较常见的双电源自动切换开关一般都是由：开关本体和控制器两者结合组成，开关本体有整体式和断路器之分，是双电源自动切换开关判断质量好坏的关键因数，控制器功能主要用于检测电源的工作状况，当被检测电源发生故障或突发事故时，控制器就会发出指令，开关本体则从一个电源快速的转换至另一电源。
双电源自动切换开关-工作原理双电源自动切换开关的工作原理是当常用电源因故停电或出现故障，在一段时间内无法恢复供电情况下，切除常用电各断路器拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
待自备电源机组运转正常时，顺序闭合发电机空气开关和自备电源控制柜内各断路器。
逐个闭合各备用电源断路器，向各负载送电。
双电源开关的工作原理
双电源开关的工作原理
双电源开关是一种用于在两个电源之间切换的电气设备。
它通常用于在主电源失效时，自动切换到备用电源以维持设备的正常工作。
双电源开关的工作原理如下：
1. 主电源供电状态：当主电源正常供电时，双电源开关通过内部的电路连接主电源，并将电源传递给设备。
主电源供电状态下，备用电源的电路处于断开状态。
2. 主电源失效状态：如果主电源发生故障或断电，双电源开关会自动检测到主电源的失效，并切换到备用电源。
在这种情况下，双电源开关会通过内部的电路连接备用电源，并将其电源传递给设备。
3. 断电优先原则：当主电源恢复供电时，双电源开关会自动检测到主电源的恢复，并切换回主电源供电。
这是基于断电优先原则，即主电源优先于备用电源供电。
双电源开关通常具有一定的切换时间，即从主电源切换到备用电源或从备用电源切换到主电源的时间间隔。
这个切换时间可以根据实际需要进行调整，一般在几毫秒到几秒之间。
总的来说，双电源开关通过自动监测和切换电源，确保设备在主电源失效时能够无缝切换到备用电源，以保证设备的正常工作。
双电源切换装置原理
双电源切换装置原理双电源切换装置是一种常用于电力系统的设备，它可以在主电源出现故障时，自动地将备用电源切换到工作状态，从而确保电力供应的连续性。
该装置的原理是基于电路的控制和保护机制，下面将详细介绍其工作原理。
1. 双电源切换的背景在电力系统中，主电源是电力供应的主要来源，而备用电源则是在主电源故障或维护时提供电力的替代方法。
为了保证设备和系统的正常运行，需要将双电源进行切换，以确保供电的可靠性和连续性。
2. 双电源切换装置的组成双电源切换装置通常由主电源、备用电源、切换装置和控制系统组成。
主电源和备用电源分别通过电源切换装置与电力系统连接，而控制系统则负责监测主电源的状态，并在检测到故障时，通过切换装置将备用电源接入电力系统。
3. 主电源的检测与切换主电源的状态检测是双电源切换装置的核心功能之一。
一般来说，主电源的工作状态可以通过检测系统的电压、电流、频率等参数来判断。
当检测到主电源的参数超出设定范围或丢失时，控制系统会立即启动备用电源，并通过切换装置将其接入电力系统。
4. 切换时间和过渡过程双电源切换装置的性能指标中，切换时间被认为是一个重要的指标之一。
切换时间是指从主电源失效到备用电源接入电力系统的时间间隔。
通常，切换时间应控制在几毫秒的范围内，以确保设备的正常运行。
在切换过程中，双电源切换装置需要进行一系列的保护措施，以确保过渡过程中不会对电力系统和设备造成不良影响。
这些保护措施包括电压平衡、频率稳定、短路保护等。
5. 控制系统的功能控制系统是双电源切换装置的核心部分，它负责监测主电源的状态、控制切换装置的动作，并确保整个切换过程的安全可靠。
控制系统通常包括传感器、信号传输、逻辑控制等组成部分。
6. 双电源切换装置的应用领域双电源切换装置广泛应用于各种电力系统，例如交通设施、船舶、数据中心、医疗设备等。
在这些系统中，电力供应的可靠性和连续性对设备和系统的正常运行至关重要，双电源切换装置为其提供了一种有效的备用电源切换解决方案。
双电源自动切换开关工作原理

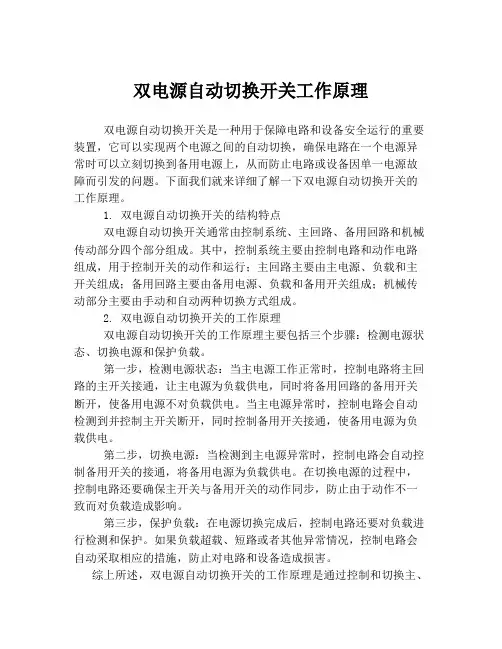

双电源自动切换开关工作原理双电源自动切换开关是一种用于保障电路和设备安全运行的重要装置，它可以实现两个电源之间的自动切换，确保电路在一个电源异常时可以立刻切换到备用电源上，从而防止电路或设备因单一电源故障而引发的问题。
下面我们就来详细了解一下双电源自动切换开关的工作原理。
1. 双电源自动切换开关的结构特点双电源自动切换开关通常由控制系统、主回路、备用回路和机械传动部分四个部分组成。
其中，控制系统主要由控制电路和动作电路组成，用于控制开关的动作和运行；主回路主要由主电源、负载和主开关组成；备用回路主要由备用电源、负载和备用开关组成；机械传动部分主要由手动和自动两种切换方式组成。
2. 双电源自动切换开关的工作原理双电源自动切换开关的工作原理主要包括三个步骤：检测电源状态、切换电源和保护负载。
第一步，检测电源状态：当主电源工作正常时，控制电路将主回路的主开关接通，让主电源为负载供电，同时将备用回路的备用开关断开，使备用电源不对负载供电。
当主电源异常时，控制电路会自动检测到并控制主开关断开，同时控制备用开关接通，使备用电源为负载供电。
第二步，切换电源：当检测到主电源异常时，控制电路会自动控制备用开关的接通，将备用电源为负载供电。
在切换电源的过程中，控制电路还要确保主开关与备用开关的动作同步，防止由于动作不一致而对负载造成影响。
第三步，保护负载：在电源切换完成后，控制电路还要对负载进行检测和保护。
如果负载超载、短路或者其他异常情况，控制电路会自动采取相应的措施，防止对电路和设备造成损害。
综上所述，双电源自动切换开关的工作原理是通过控制和切换主、备用电源完成的，可以保障电路和设备的安全运行。
在实际应用中，双电源自动切换开关还可以配合UPS电源等设备一起使用，进一步提高系统的可靠性和稳定性。
双电源自动切换开关的原理说明
双电源自动切换开关的原理说明双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转工作原理及结构双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。
一、分类及定义双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式）PC级双电源：能够接通、承载、但不用于分断短路电流的双电源双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。
双电源自动切换开关的原理说明
双电源自动切换开关的原理说明首先要解决的问题是电源的选择。
双电源自动切换开关通常使用两个电源源供电。
这两个电源源可以是两个不同的电网，或者一个电网和一个备用电源，如柴油发电机组。
电源选择的原则是选择一个主电源和一个备用电源。
主电源通常是所接电网，其电压和频率是稳定的。
备用电源可以是另一个电网，也可以是备用发电机组。
为了保证电源的弹性，通常会使用静态切换装置，比如自动切换装置（ATS）或电源切换开关（PDU），来实现电源的选择。
闸板开关是双电源自动切换开关的核心部分。
闸板开关有两个闸板，分别连接到主电源和备用电源。
当主电源正常供电时，主闸板闭合，备用闸板断开，电源信号被主闸板传输给负载设备。
同时备用闸板的触点也接通开关控制回路，以保持备用电源处于工作状态。
当主电源发生故障或不稳定时，主闸板断开，备用闸板闭合，电源信号则被备用闸板传输给负载设备，实现电源的切换。
控制电路是双电源自动切换开关的智能化部分，它负责检测主电源和备用电源的状态，并控制闸板开关的动作。
控制电路通常包括电压检测电路、频率检测电路、工作状态监测电路和控制逻辑电路等。
电压检测电路用于检测主电源和备用电源的电压，当主电源的电压低于设定值时，控制电路判断主电源电压不稳定，触发闸板开关的切换动作。
频率检测电路用于检测主电源和备用电源的频率，当主电源的频率超出设定范围时，控制电路判断主电源频率异常，触发闸板开关的切换动作。
工作状态监测电路用于检测闸板开关的工作状态，确保切换的可靠性。
控制逻辑电路根据电压、频率和工作状态的检测结果，确定闸板开关的动作。
总结起来，双电源自动切换开关的原理是通过电源选择、闸板开关和控制电路三个方面的配合工作，使设备或系统能够根据主电源的状态自动切换到备用电源，以实现电源的自动备份和持续供电，并保证切换的可靠性和稳定性。
基于mos管的双电源自动切换电路设计
基于mos管的双电源自动切换电路设计一、概述在电力系统中，为了确保系统的可靠性和稳定性，通常会使用双电源自动切换电路。
这种电路能够在主电源故障时自动切换到备用电源，从而确保系统的持续供电。
本文将介绍基于mos管的双电源自动切换电路的设计原理和具体实现方案。
二、设计原理1. 双电源供电原理双电源自动切换电路通常由主电源、备用电源和自动切换装置组成。
当主电源正常供电时，自动切换装置使得备用电源处于断开状态；当主电源故障时，自动切换装置能够快速将系统切换到备用电源，实现系统的持续供电。
2. mos管工作原理mos管是一种常用的功率开关器件，其导通电阻小、耗能少、速度快、可靠性高。
在双电源自动切换电路中，mos管能够实现快速切换和保护电路的功能。
三、电路设计方案基于上述设计原理，我们可以设计出以下具体的双电源自动切换电路方案：1. 主电源和备用电源分别接入电路的输入端，通过电源选择开关和mos管控制电路实现双电源的切换。
2. 设计一套稳压控制电路，保证输出电压在合适的范围内。
3. 设置智能控制装置，监测主电源和备用电源的状态，当检测到主电源故障时，控制mos管切换至备用电源。
四、电路实现步骤1. 确定系统的输入电压范围和输出负载要求，选择合适的mos管和电源选择开关。
2. 搭建电路原理图，设计mos管控制电路和稳压控制电路。
3. 制作PCB板，焊接元件。
4. 系统调试，验证双电源自动切换功能和稳压控制效果。
五、电路性能验证1. 对电路进行长时间稳定运行测试，验证其在不同负载下的性能。
2. 模拟主电源突然断电情况，验证自动切换到备用电源的速度和稳定性。
3. 对mos管和其他关键元件进行热稳定性测试，检测其在长时间高负载下的工作情况。
六、结论本文介绍了基于mos管的双电源自动切换电路的设计原理、具体实现方案和性能验证方法。
该电路能够实现快速而稳定的双电源切换，保证系统的持续供电，具有一定的实用性和可靠性。
希望本文的内容能够对相关领域的工程师和科研人员有所帮助。
双电源自动转换电路
双电源自动转换电路
双电源自动转换电路的实现方式因具体应用场景和需求而异。
但一般来说，其基本原理是利用开关和相关电子元件的组合来实现自动切换。
一种常见的双电源自动转换电路的实现方式是利用继电器或接触器。
当主电源断开时，继电器或接触器会自动连接到备用电源，从而保证负载的连续供电。
另一种常见的实现方式是利用开关二极管和肖特基二极管来实现自动切换。
当主电源正常时，开关二极管导通，负载由主电源供电。
当主电源异常时，肖特基二极管导通，负载自动切换到备用电源。
此外，还有一些更为复杂的双电源自动转换电路，它们可能包括电压或电流检测电路、微处理器控制电路等，以实现更高的自动化和智能化。
需要注意的是，双电源自动转换电路的设计和实现应当符合相关的电气安全规范和标准，以确保电路的可靠性和安全性。
同时，在选择和使用相关电子元件时，也应当考虑到实际应用场景中的环境因素和可靠性要求。
双电源转换开关工作原理
双电源转换开关工作原理
双电源转换开关是一种常用的设备，用于在两个电源之间进行切换。
它的工作原理如下：
1. 输入电源检测：双电源转换开关首先会检测两个输入电源的状态。
它通过检测电源电压、频率、相位等参数来确定电源的可用性。
2. 选择电源：根据输入电源的检测结果，双电源转换开关会选择一个最合适的电源，将其连接到输出负载上。
通常情况下，它会选择电压稳定、频率适宜且相位一致的电源。
3. 切换过程：在切换电源之前，双电源转换开关会先切断当前连接的电源。
这通常是通过断开电源连接器或切换开关实现的。
然后，它会等待一段时间，以确保之前的电源完全断开。
4. 输出连接：当等待时间结束后，双电源转换开关会将之前选择的电源连接到输出负载上。
这通常是通过连接电源连接器或切换开关实现的。
它会确保连接的过程平稳，以避免对负载产生冲击。
5. 监测和保护：在整个切换过程中，双电源转换开关会不断监测输入电源的状态。
如果检测到任何异常，例如电源故障或电流过载，它会立即切换到备用电源，并发出警报信号以提醒操作人员。
通过以上工作原理，双电源转换开关能够实现在主电源故障或
失效时自动切换到备用电源，确保电力系统的连续供电。
它广泛应用于关键设备和系统，如数据中心、通信基站、工业自动化等领域。
双电源转换开关原理
双电源转换开关原理双电源转换开关是一种常见的电气设备，用于在两个供电源之间进行切换。
它的原理是通过控制开关的状态来实现供电源的切换，以确保电器设备在一种供电源失效的情况下能够及时切换到另一种供电源上。
双电源转换开关通常由开关机构、控制电路和电接触器组成。
在正常工作状态下，开关机构将电器设备与一种供电源相连接，而控制电路则监控供电源的状态。
当当前供电源失效时，控制电路会发出信号，使开关机构切换到备用供电源上。
具体来说，双电源转换开关的工作原理如下：1. 开关机构：开关机构是双电源转换开关的核心部件，它通常由一个机械开关和一组电接触器组成。
机械开关用于手动控制开关的状态，而电接触器则负责与电器设备进行连接。
2. 控制电路：控制电路通过监测供电源的状态并发出信号，控制开关机构的切换。
控制电路通常由电源检测模块、信号处理模块和执行控制模块组成。
- 电源检测模块：电源检测模块用于检测两种供电源的状态。
它通过电压传感器等装置监测电源的电压变化，并将检测结果传送给信号处理模块。
- 信号处理模块：信号处理模块接收电源检测模块传来的信号，并根据预设的逻辑关系进行处理。
它会判断当前供电源的状态，并根据判断结果发出相应的信号。
- 执行控制模块：执行控制模块接收信号处理模块发出的信号，并根据信号控制开关机构的状态。
当信号处理模块判断当前供电源失效时，执行控制模块会使开关机构切换到备用供电源上。
3. 电接触器：电接触器是开关机构中的关键部件，它负责将开关机构与电器设备进行连接。
电接触器具有良好的导电性能和机械可靠性，能够承受较大的电流和电压。
双电源转换开关的工作原理可以保证电器设备在一种供电源失效的情况下能够及时切换到备用供电源上，从而保证设备的正常运行。
该原理在许多领域都有应用，特别是对于对电力供应要求高的场所，如数据中心、医院、工业生产线等，双电源转换开关的可靠性和安全性显得尤为重要。
总结起来，双电源转换开关是一种通过控制开关状态来实现供电源切换的电气设备。
双电源开关工作原理
双电源开关工作原理
双电源开关是一种常用的电源切换装置，用于在两个电源之间进行无缝切换，以保证电器设备的连续供电。
其工作原理如下：
1. 双电源开关通常由一个机械开关和一个电路控制装置组成。
机械开关主要负责手动操作，用于切换电源；而电路控制装置则用于检测电源状态并自动进行切换。
2. 当双电源开关处于初始状态时，通常默认为主电源连接状态。
这意味着主电源向设备供电，备用电源处于断开状态。
3. 当主电源出现故障或不稳定时，电路控制装置会检测到异常，并发出切换信号。
4. 根据切换信号，电路控制装置会控制机械开关的动作，切断主电源的连接，并重新连接备用电源。
5. 一旦备用电源连接成功，电器设备将从备用电源获得稳定的供电，以确保其正常运行。
6. 当主电源恢复正常时，电路控制装置再次检测到信号，触发切换动作。
7. 切换动作将再次断开备用电源的连接，并重新连接主电源。
8. 在完成切换后，电器设备将再次从主电源获得稳定的供电。
需要注意的是，双电源开关通常具有手动和自动两种切换方式，当手动切换时，用户可以根据需求选择切换电源；而在自动切换模式下，电路控制装置会根据设备所需和电源状态自动进行切换，以实现无人干预的连续供电。
如何实现双电源自动切换？老电工经验分享，一看就懂
如何实现双电源自动切换？老电工经验分享，一看就懂控制电路电源自投控制线路可分为两种，一种是单相；另一种三相；单相双电源自投控制•控制原理图原理图工作原理：工作时先合上开关S1，交流接触器1KM吸合，由于1#电源供电，然后合上开关S2，因接触器KM1与KM2互锁，此时接触器KM2不会吸合，2#电源处于备用状态。
如果1#电源因故障断电时，交流接触器1KM释放，其常闭触头闭合，接通2KM线圈电路，2KM吸合，2#电源投入供电。
也可以先合上开关S2，后合上开关1S，使1#电源为备用的电源。
•实物接线图单相双电源控制线路图三相双电源自投控制•原理图原理图工作原理：工作时同时合上断路器QS1、QS2、QS3、QS4，接通开关S1、S2，接触器KM1接触器线圈得电吸合，同时，时间继电器KT也得电，但由于KM1接触器的吸合，KM1常闭触点又断开KT 时间继电器的电源，这时1#电源向负载供电，2#电源为备用电源。
当1#电源因故障断电时，接触器KM1释放，这时KM1常闭点闭合，接通时间继电器KT线圈上的电源，时间继电器经延时数秒钟后KT延时常开点闭合，2KM得电吸合，并自锁。
由于KM2的吸合，其常闭点一方面断开延时继电器线圈电源，另一方面又断开KM1的电源回路，使1#电源停止供电，保证2#电源正常供电。
如果2#电源工作一段时间断电后，KM2常闭点会自动接通线圈KM1的电源换为1#电源供电。
•实物接线图三相双电源自投控制线路这里接触器应根据负载的大小进行选定，时间继电器可选用0~60S的交流时间继电器。
留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。
cb级双电源自动转换开关 标准
一、概述CB级双电源自动转换开关是一种广泛应用在工业和商业领域的电气设备，它可以在一定条件下实现两个电源之间的自动切换，保障电力供应的可靠性和稳定性。
本文将对CB级双电源自动转换开关进行较为详细的介绍和解析，以期能够更好地了解和应用这一重要设备。
二、CB级双电源自动转换开关的定义CB级双电源自动转换开关是指一种能够在两个电源供电的情况下，实现自动切换的电气设备。
其主要作用是在主电源出现故障或其他异常情况时，迅速切换到备用电源，以保障设备和电路的正常运行。
CB级双电源自动转换开关通常具有高可靠性和高稳定性，能够满足一些对电力供应要求较高的场合。
三、CB级双电源自动转换开关的工作原理1.主电源工作时，CB级双电源自动转换开关会自动将主电源的电路连接到负载上，同时备用电源的电路处于断开状态；2.当主电源出现故障或其他异常情况时，CB级双电源自动转换开关会立刻检测到，并自动切换到备用电源，保障负载的正常供电；3.一段时间后，当主电源恢复正常时，CB级双电源自动转换开关会再次自动切换回主电源，恢复正常供电状态。
四、CB级双电源自动转换开关的应用领域CB级双电源自动转换开关广泛应用于各种对电力供应要求较高的场合，比如医疗设备、通信设备、工业自动化设备等。
这些场合对电力供应的可靠性和稳定性要求很高，而CB级双电源自动转换开关能够很好地满足这些要求，因此在这些场合得到了广泛的应用。
五、CB级双电源自动转换开关的优势1.可靠性高：CB级双电源自动转换开关采用高品质的电气元件和先进的控制技术，能够确保在各种条件下都能够可靠地进行自动切换；2.稳定性好：CB级双电源自动转换开关能够在切换过程中保持供电的稳定性，不会对负载产生影响；3.自动化程度高：CB级双电源自动转换开关能够实现全自动化的电源切换，无需人工干预，可以减少操作成本和提高工作效率。
六、CB级双电源自动转换开关的选型和使用注意事项1.根据实际负载的功率和特性来选择适当的CB级双电源自动转换开关，以确保其能够满足实际使用的需求；2.在安装和使用CB级双电源自动转换开关时，要严格按照相关规范和要求来进行，确保其能够安全稳定地运行；3.定期对CB级双电源自动转换开关进行检测和维护，以确保其始终处于良好的工作状态，能够在需要时可靠地进行电源切换。
双电源切换开关原理
双电源切换开关原理双电源切换开关原理是一种电力系统中常用的自动切换装置，用于将负载从一个电源切换到另一个电源，以确保连续供电。
在电力系统中，如果一个电源发生故障或者需要维护，双电源切换开关能够自动将负载切换到备用电源，从而保证负载的连续供电。
双电源切换开关通常包括两个输入电源、一个负载和一个控制单元。
当主电源正常供电时，控制单元会将负载连接到主电源上。
同时，备用电源也会通过自己的控制单元检测主电源是否正常供电。
如果主电源发生故障，备用电源的控制单元会感知到，并将负载切换到备用电源上。
1.输入电源：双电源切换开关通常连接到两个输入电源，即主电源和备用电源。
主电源是负载通常连接的电源，而备用电源是准备在主电源发生故障时接管负载的备用电源。
2.控制单元：双电源切换开关的控制单元负责监测输入电源的状态，并根据需要进行切换。
控制单元通常由微处理器或电路控制器组成。
3.切换机构：切换机构是双电源切换开关中至关重要的部分，负责将负载从一个电源切换到另一个电源。
切换机构通常包括一组电动驱动器、绝缘开关和接触器。
电动驱动器通过控制开关机械装置的运动来实现切换操作。
绝缘开关用于隔离开关操作时由于负载或电源的接触器跳受到电弧的影响。
接触器用于确保两个电源之间的正常连接。
4.监控与保护：双电源切换开关通常还配备有一系列监控与保护功能，以确保系统的安全运行。
这些功能可能包括电源故障监测、电源电压监测、电源频率监测、过载保护和短路保护等。
这些功能可根据需要进行定制配置。
当主电源正常供电时，控制单元会监测主电源的状态，并确保负载与主电源连接。
同时，备用电源的控制单元也会监测主电源的状态。
一旦控制单元检测到主电源发生故障或失去电源，它会立即触发切换机构，将负载从主电源切换到备用电源上。
在切换过程中，切换机构会确保两个电源之间的隔离，以保证系统的可靠性和安全性。
总结起来，双电源切换开关通过控制单元和切换机构实现负载在主电源和备用电源之间的切换。
双电源ups切换工作原理
双电源ups切换工作原理
双电源UPS（不间断电源）是一种可实现电源切换的设备，以确保在电源故障或异常情况下依然能够稳定提供电力供应。
双电源UPS的切换工作原理如下：
1. 输入电源监测：双电源UPS会同时监测两个输入电源，通常一个是主电源，另一个是备用电源。
UPS会检测主电源的电压、频率和稳定性，并将其与预设的阈值进行比较，如果主电源的电压或频率超出阈值范围或不稳定，UPS将判断主电源异常。
2. 切换决策：一旦主电源异常，UPS将根据预设的切换策略做出决策，通常会选择切换到备用电源。
切换策略可以是基于电压、频率或其他用户自定义参数进行决策。
3. 转换时间：当UPS做出切换决策后，它会根据其设计来完成电源的切换。
转换时间是指从主电源异常被检测到切换到备用电源所需的时间。
通常，双电源UPS的转换时间在几毫秒至几十毫秒之间，这样可以实现几乎无感知的电源切换。
4. 切换过程：切换过程中，双电源UPS会通过内部电路将负载从主电源切换到备用电源。
同时，它还会控制输出电压和频率，以确保向负载提供稳定的电力供应。
5. 切换回复：一旦主电源恢复正常，双电源UPS会重新检测主电源的电压和频率，并将其与预设的阈值进行比较。
如果主电源再次稳定，UPS将决定切换回主电源，并再次将负载转
换回主电源。
通过以上步骤，双电源UPS可以实现在主电源异常时自动切换到备用电源，以保障负载的连续供电。
这种切换可以避免因主电源故障而导致的系统崩溃、数据丢失和设备损坏等问题。
双电源自动切换电路原理
双电源自动切换电路原理双电源切换应用也非常广，我们简单看一下怎么用继电器，接触器实现自动切换。
两个接触器实现切换备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。
主电源断电，备用电源通过主接触器的常闭点导通。
如果主电源恢复正常，备用电源断开。
当然你也可以用接触器互锁来实现，就是麻烦一点，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。
一个继电器两个接触器主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。
主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。
常闭触点断开，备用电源不工作。
当主线路断电的时候，继电器也断电。
常开触点恢复初始断开状态，主线路断开。
备用电路的接触器通过继电器的常闭触点开始工作。
双转换触点继电器这个和上面的类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。
断电时两组触点闭合。
一个电器元件就可以完成。
如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。
接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。
比如灯泡明显闪烁了一下，电机停顿了一下。
如果是自锁线路，你会发现用电设备不工作了。
双电源转换开关这个成本有点高，需要手动。
如果动手能力强的朋友，完全可以自己动手组装一个控制电路。
电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。
双电源切换开关PC级和CB级的区分双电源切换开关分PC级和CB级，两者结构大致一样。
PC 级是隔离型的，就像双投刀开关，加上操作机构构成的。
CB级是断路器保护型的，由两个断路器加操作机构组成，有过载短路保护，和断路器保护一样。
用户在选择时应从以下几方面来考虑。
（1）从可靠性角度考虑。
PC级的比CB级的可靠性高一些，PC级使用的是机械+电子转换动作锁，CB级使用的是电子转换动作锁。
所以在一些安全性要求比较高的工作产所，建议选择物PC级产品。
双电源电路的控制原理
双电源电路的控制原理
双电源电路是一种使用两个电源供电的电路，其中一个电源作为主电源，另一个作为备用电源。
当主电源故障或失效时，备用电源会自动接管供电，以确保系统的持续运行。
双电源电路的控制原理通常基于自动切换控制器。
该控制器会检测主电源的状态，并根据需要切换到备用电源。
具体的控制原理如下：
1. 监测主电源：控制器会监测主电源的状态，包括供电状态和电压稳定性。
如果检测到主电源故障，控制器会触发切换动作。
2. 触发切换动作：当监测到主电源故障时，控制器会发出信号触发切换动作。
这个信号可以是触发继电器、开关或其他切换装置。
3. 切换到备用电源：一旦切换信号触发，控制器会将备用电源连接到电路中。
通常会使用继电器来实现切换，打开备用电源的开关，关闭主电源的开关。
4. 监测备用电源：一旦切换到备用电源，控制器会继续监测备用电源的状态。
如果备用电源也出现故障，控制器可以触发警报或采取其他措施。
5. 恢复主电源：一旦主电源恢复正常，控制器会再次触发切换动作，将电路切换回主电源供电状态。
需要注意的是，具体的双电源电路控制原理可能会因不同的应用和系统需求而有所不同。
例如，一些双电源电路可能还需要考虑到电源之间的相对优先级或平滑切换等因素。
因此，在设计双电源电路时，需要根据具体需求选择合适的控制器和切换装置，并确保电路的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双电源自动切换电路原理
摘要: 双电源切换应用也非常广，我们简单看一下怎幺用继电器，接触器实现自动切换。
两个接触器实现切换备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。
主电源断电，备用电源通过主接触器的常闭点导通。
...
双电源切换应用也非常广，我们简单看一下怎幺用继电器，接触器实现自动切换。
两个接触器实现切换
备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。
主电源断电，备用电源通过主接触器的常闭点导通。
如果主电源恢复正常，备用电源断开。
当然你也可以用接触器互锁来实现，就是麻烦一点，而且主电源和备用电源同时有电时怎幺办？所以还要接成顺序工作的那种，没必要那幺麻烦，方法不唯一。
一个继电器两个接触器
主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电。
