光缆规格型号
光缆型号大全
示例：■ 光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。
■ 型式代号光缆的型式由五个部分组成，如下所示。
各部分均用代号表示。
1 分类的代号GY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号－－－－－－－－－－－－－－－－－－■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。
(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。
光纤数用光缆中同一类别光纤的实际有效数目的数字表示。
也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。
光纤类别的代号(2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。
例表：GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。
直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
非金属阻燃光缆规格型号

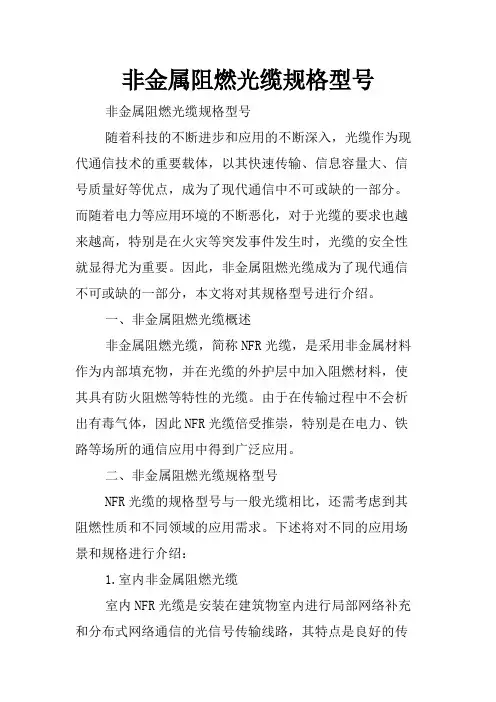

非金属阻燃光缆规格型号非金属阻燃光缆规格型号随着科技的不断进步和应用的不断深入，光缆作为现代通信技术的重要载体，以其快速传输、信息容量大、信号质量好等优点，成为了现代通信中不可或缺的一部分。
而随着电力等应用环境的不断恶化，对于光缆的要求也越来越高，特别是在火灾等突发事件发生时，光缆的安全性就显得尤为重要。
因此，非金属阻燃光缆成为了现代通信不可或缺的一部分，本文将对其规格型号进行介绍。
一、非金属阻燃光缆概述非金属阻燃光缆，简称NFR光缆，是采用非金属材料作为内部填充物，并在光缆的外护层中加入阻燃材料，使其具有防火阻燃等特性的光缆。
由于在传输过程中不会析出有毒气体，因此NFR光缆倍受推崇，特别是在电力、铁路等场所的通信应用中得到广泛应用。
二、非金属阻燃光缆规格型号NFR光缆的规格型号与一般光缆相比，还需考虑到其阻燃性质和不同领域的应用需求。
下述将对不同的应用场景和规格进行介绍：1.室内非金属阻燃光缆室内NFR光缆是安装在建筑物室内进行局部网络补充和分布式网络通信的光信号传输线路，其特点是良好的传输性能、阻燃性好。
根据应用环境的不同，室内的NFR光缆可以分为两种：通用型和飞机场专用型。
其规格型号如下表所示：型号规格（芯数X线径mm）典型外径mm 允许张力NGJBFJV-2 2×φ0.9 3.0 60 GJBFJV-4 4×φ0.9 3.0 60 GJBFJV-6 6×φ0.9 3.4 80 GJBFJV-8 8×φ0.9 3.4 80 GJBFJV-12 12×φ0.9 4.0 80 GJBFJV-24 24×φ0.9 5.5 150 GJBFJV6/48 6+48 6.5×10.5 140 GJBFJV12/96 12+96 8.5×15.0 1402.室外非金属阻燃光缆室外的NFR光缆通常用于交通、电力等领域，需要具备防止火灾蔓延、考虑到日夜温度变化的因素等。
国防光缆的规格型号
国防光缆的规格型号全文共四篇示例，供读者参考第一篇示例：国防光缆是一种专门用于国防领域的通信光缆，具有抗干扰、抗破坏、高安全性等特点，被广泛应用于军事通信、情报传递等领域。
国防光缆的规格型号多种多样，不同的型号适用于不同的环境和使用场景。
下面就为大家介绍一些常见的国防光缆规格型号。
1. 单模国防光缆单模国防光缆用于长距离通信和高速数据传输，适用于军事通信、情报传递等领域。
常见的规格型号有G.652D、G.655、G.657等，其中G.652D是最常用的单模国防光缆规格型号，具有较高的传输性能和抗干扰能力。
2. 复式国防光缆复式国防光缆是一种同时传输多条光纤的光缆，可以满足多通道通信和数据传输的需求。
常见的规格型号有4核、8核、12核等，不同的核数适用于不同的通信场景，如4核适用于小型通信系统，而12核适用于大型通信系统。
3. 裸露光缆裸露光缆是指光纤裸露在外部保护层之外的一种光缆，具有较高的传输效率和灵活性。
常见的规格型号有GYFTA、GYFTY、GYFXTY 等，其中GYFTA适用于埋地敷设，GYFTY适用于架空敷设，GYFXTY 适用于水中敷设。
4. 防爆国防光缆防爆国防光缆是一种具有防爆性能的光缆，在恶劣环境下能够保障通信系统的正常运行。
常见的规格型号有GJFJV、GJFJZY、GJFJV 等，其中GJFJV适用于室内环境，GJFJZY适用于室外环境，GJFJV适用于高温环境。
国防光缆的规格型号多样化，每种规格型号都有其适用的场景和优势，用户可以根据具体需求选择合适的国防光缆规格型号，以确保通信系统的稳定运行和安全性。
希望以上介绍对大家有所启发，谢谢阅读！第二篇示例：国防光缆是一种具有高强度、高可靠性和高安全性的光通信产品，广泛应用于军事领域。
国防光缆的规格型号种类繁多，下面我们就来详细介绍一些常见的国防光缆规格型号。
1. 单模光缆单模光缆是指光纤核心直径较小（一般为9μm）的光缆，用于长距离高速数据传输。
常见40种光缆型号图文详解
常见40种光缆型号图⽂详解GYTA型光缆GYTA（⾦属加强构件、松套层绞填充式、铝-聚⼄烯粘结护套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。
缆芯的中⼼是⼀根⾦属加强芯，对于某些芯数的光缆来说，⾦属加强芯外还挤包⼀层聚⼄烯（PE）。
松套管（和填充绳）围绕中⼼加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻⽔化合物。
铝塑复合带纵包后挤塑聚⼄烯护套。
▲结构⽰意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐⽔解性能，管内充以特种油膏，对光纤进⾏保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更⼩的摩擦系数●采⽤下列措施来确保光缆的防⽔性能：松套管内填充特种防⽔化合物；完全缆芯填充；铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA⽤于穿管时寿命长。
使⽤范围：架空、管道GYTS型光缆GYTS（⾦属加强构件、松套层绞填充式、钢-聚⼄烯粘结护套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。
缆芯的中⼼是⼀根⾦属加强芯，对于某些芯数的光缆来说，⾦属加强芯外还挤包⼀层聚⼄烯（PE）。
松套管（和填充绳）围绕中⼼加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻⽔化合物。
钢塑复合带纵包后挤塑聚⼄烯护套。
▲结构⽰意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐⽔解性能，管内充以特种油膏，对光纤进⾏保护●钢-聚⼄烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更⼩的摩擦系数●PE护套具有良好的抗太阳辐射性能●采⽤下列措施来确保光缆的防⽔性能：松套管内填充特种防⽔化合物；完全缆芯填充、钢塑复合带防潮层。
使⽤范围：直埋GYTY53型光缆GYTY53（⾦属加强构件、松套层绞填充式、聚⼄烯护套、纵包皱纹钢带铠装、聚⼄烯套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。
光缆参数

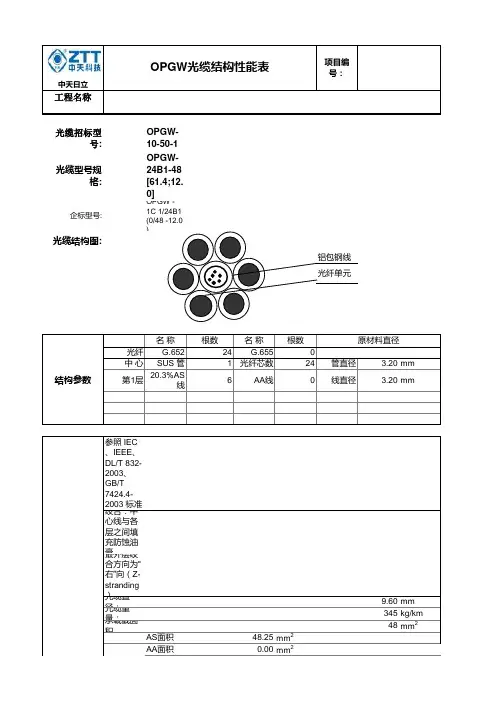

OPGW光缆结构性能表项目编号：中天日立
工程名称
光缆招标型号:OPGW-10-50-1
光缆型号规格:OPGW-24B1-48 [61.4;12.0]
企标型号:OPGW - 1C 1/24B1 (0/48 -12.0 )
光缆结构图:
铝包钢线
光纤单元
名称根数名称根数原材料直径
光纤G.65224G.6550
中心SUS 管1光纤芯数24管直径 3.20mm 结构参数第1层20.3%AS线6AA线0线直径 3.20mm
参照 IEC、IEEE、DL/T 832-2003、GB/T 7424.4-2003 标准
绞合：中心线与各层之间填充防蚀油膏
最外层绞合方向为“右”向（Z-stranding）
光缆直径：9.60mm
光缆重量：345kg/km
承载截面积48mm2
AS面积48.25mm2
AA面积0.00mm2
标称抗张强度（RTS）61.4kN 技术参数杨氏模量（E-Modulus)162.0kN/mm2热膨胀系数13.0×10-6/℃
最大允许工作应力 (MAT) ( 40% RTS)509.2N/mm2
每日应力（EDS) (16%~25% RTS)203.7~318.3N/mm2
极限特殊应力 (70% RTS)891.1N/mm2
直流电阻 1.782Ω/km
短路电流(0.25s, 40℃~200℃) 6.9kA
短路电流容量 I2t12.0kA2s
最小弯曲半径：施工：192mm
运行：144mm 拉重比18.1km 温度范围安装温度-10℃ ~ +50℃运输和运行温度-40℃ ~ +80℃
所有尺寸和数据均为标称值。
常用光缆型号表.
•••HX光纤收发器型号及可选件表：•••了解光纤跳线报价、光纤跳线价格，请联系广州辉鹏网络有限公司。
可根据客户的需求配置为单芯或多芯，可以特别订制长度。
销售热线：400-880-1981常用光纤跳线订购型号表光纤跳线型号名称单位 备注HX-ST-ST MM03 ST-ST 双芯多模跳线3米 条 双芯多模光纤跳线，特殊长度可定制。
HX-ST-SC MM03 ST-SC 双芯多模跳线3米 条 HX-ST-FC MM03ST-FC 双芯多模跳线3米 条 HX-ST-LC MM03 ST-LC 双芯多模跳线3米条光纤跳线相关知识：性能概述：光纤尾纤/跳线作为高稳定性的器件，具有极低的插入损耗和反射损耗，且可根据客户的需求配置为单芯或多芯，同时具有多种接头形态。
产品主要应用于通信、局域网、光纤到户视频传输、光纤传感器、测试仪器等领域，可以特别订制长度。
主要分类：单模光纤跳线(Single-mode Fiber)：一般单模光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。
多模光纤跳线(Multi-mode Fiber)：一般多模光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色;传输距离较短。
使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般的情况下，短波光模块使用多模光纤(橙色光纤)，长波光模块使用单模光纤(黄色光纤)，以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
类型区别：光纤跳线(又称连接器)指光缆两端都装上连接插头，以实现光路的活动连接。
只有一端装有接头的称为尾纤。
光纤连接器接头类型有FC、SC、ST及新开发出的LC、MT-RJ、MU等。
端面接触方式分为PC、UPC及APC型。
两端接头不同的称为转接跳线。
3-光缆型号及代码
材料
二氧 化 二硅氧 化 二硅氧 化 二硅氧 化 二硅氧 化硅
金属加强构件
纤芯 包层 直径 直径 (μm) (μm) 50 125
62.5 125
85 125
100 140 100 140
GYTA5312A1
F 氟塑料
U 聚氨酯护套
E 聚脂弹性体
A 铝－聚乙烯粘接护套
S 钢、铝、聚乙烯综合护套
W
夹带钢丝的钢带－聚乙烯粘 结护套
L 铝护套
G 钢护套
Q 铅护套
GYTA53-12A1
层绞式结构
S 光纤松套被覆结构
J 光纤紧套被覆结构
D 光纤带结构
G 骨架槽结构
X 中心管式结构
T 填充式结构
B 扁平结构
Z 阻燃结构
C 自承式结构
E 护层椭圆截面
GYTA53-12A1 Y 聚乙烯护套 V 聚氯乙烯护套
分类 代号
A1a A1b
A1c A1d A2a
GYT A5312A1
特性
渐变 折渐射变 折渐射变 折渐射变 折突射变 折射
代号
含义
GY 通信用室（野）外光缆 GJ 通信用室（局）内光缆 GH 通信用海底光缆 GW 通信用无金属光缆 GM 通信用移动式光缆
GR 通信用软光缆
GS 通信用设备内光缆 GT 通信用
F 非金属加强构件
G 金属重型加强构件
H 非金属重型加强构件
GYTA53-12A1
无符 号
代号
铠装方式
0 无铠装
1－
2 双钢带
3 细圆钢丝
光缆型号规格
室内
GJBFJV
室内非金属加强件紧套多芯分支 PVC 护套光缆
室内
全介 ADSS－PE ADSS 聚乙烯护套光缆
电力架空
质自 承式 光缆
ADSS－AT ADSS－ZY
ADSS 抗电痕护套光缆 ADSS 阻燃聚乙烯护套光缆
电力架空 电力架空
注：根据护套材料的不同，室内光缆还有 Y—聚乙烯护套、H—低烟无卤护套、U—聚氨酯
9/125，G655 单模光纤
多模
A1a
A1b
50/125 多模光纤 62.5/125 多模光纤
原名称：MM2 原名称：MM1
天津市立孚光电线缆开发有限公司 2006 年 6 月修订
矿缆 MGTJSV 煤矿用阻燃光缆，有多种不同结构
煤矿巷道
GJFJV
室内非金属加强件紧套单芯 PVC 护套光缆
室内
室内
GJFJBV
室内非金属加强件紧套双芯扁形 PVC 护套光缆
室内
光缆
GJPFJV
室内非金属加强件紧套多芯配线 PVC 护套光缆
室内
*
GJPFV
室内非金属加强件松套多芯配线 PVC 护套光缆
护套等数种不同型号。
规格代号由光纤芯数及光纤类型组成，光纤芯数即光缆中所含的光纤数，光纤类型含义如下：
分类 类型
含义
备注
B1.1
非色散位移单模光纤
9/125，G652A、G652B 单模光纤
单模 B1.3
波长段扩展的非色散位移单模光纤 9/125，G652C、G652D 单模光纤
B4
非零色散位移单模光纤
光缆型号规格订货信息
光缆型号 光缆规格
光纤类型
单模：B1,B4 多模 A1a，A1b
OPGW光缆的规格参数
OPGW-24B1-80光缆规格参数名称：OPGW-80截面，层绞结构型号：OPGW-24B1-80[100;32.8]产品简介：光纤复合架空地线（OPGW光缆）具备传统地线和通信光缆的双重功能。
序号项目单位保证值1型号/OPGW-24B1-80[100;32.8]2光缆结构形式铝包钢根数/直径1/2.4/20AS+5/2.4/20AS+12/2.4/20AS光单元类型/根数/直径1/2.4 3计算截面积铝管或不锈钢管mm2 1.38铝包钢mm281.38总截面mm282.77 4外层单线类型（铝包钢/铝合金）/铝包钢5外层单线直径mm 2.4 6光纤类型G.652G.652 7光纤芯数芯248OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）dB/km≤0.219外径mm12.0 10单位长度质量（含光纤质量）kg/km560.0 11额定拉断力（RTS）kN100.0 1220℃直流电阻W/km 1.048 13允许短路电流容量（40℃～200℃，0.25s）kA2·s32.8 14最高允许温度瞬间℃200持续℃8015弹性模量GPa162.516线膨胀系数10-6/℃12.717最大允许拉力kN40.018年平均运行张力kN25.019最小允许弯曲半径（动态）mm30020最大允许安装张力kN40.0层绞式OPGW光缆结构示意图：结构特性：采用无缝不锈钢管光纤保护设计，管内填充进口纤膏，有效保护光纤；光纤在不锈钢管内能够获得较佳的余长；不锈钢管式OPGW光缆结构具有更好的抗侧压和抗冲击能力；精确设计的光缆截面，保证光缆的机械、电气性能。
应用特性：OPGW是良导体地线和光纤通信的复合产品；适用于110kV及以上高压输电线路，用于新建线路或替换原有的传统地线；最大光纤容量可达到144芯；光缆与常规架空地线的机械、电气特性匹配性好，方便原有旧地线的更换和新建地线的设计和安装；OPGW能够适用不同雷暴等级的气象条件，具备优良的防雷性能；OPGW能够承受高负荷和大跨距的运行要求。
光缆的种类及型号
光缆的种类及型号光缆是光通信系统中非常重要的组成部分，它用于传输光信号。
根据不同的应用和需求，光缆有不同的种类和型号。
下面将详细介绍几种常见的光缆种类及型号。
1. 单模光缆（Single-mode Fiber Cable，简称SMF）单模光缆适用于长距离、高容量传输。
它具有较小的传输损耗和更高的带宽，能够传输更远的距离。
单模光缆一般采用9/125µm光纤，其中9µm表示纤芯直径，125µm表示包层直径。
2. 多模光缆（Multi-mode Fiber Cable，简称MMF）多模光缆适用于短距离通信，如局域网和数据中心。
它可以携带多条光信号，但传输距离较短。
多模光缆一般采用50/125µm或62.5/125µm光纤，其中50µm或62.5µm表示纤芯直径，125µm表示包层直径。
3. 室内光缆（Indoor Fiber Optic Cable）室内光缆主要用于建筑物内部的光通信，如办公室、工厂和大楼等。
它有较小的直径和柔软的外皮，便于室内布线。
室内光缆根据使用环境和需求不同，可以分为紧缩型、分布式和针型等不同型号。
4. 室外光缆（Outdoor Fiber Optic Cable）室外光缆主要用于户外通信，如光纤到户（FTTH）、城域网等。
室外光缆需要具备耐久性和抗外界环境干扰的特点。
根据外部护套材料的不同，室外光缆可以分为非金属强化成员（Non-metallic Strength Member）和金属强化成员（Metallic Strength Member）两种。
5. 光缆连接线（Fiber Optic Patch Cord）光缆连接线主要用于光设备之间的连接，如交换机、光模块和光纤收发器等。
它由光纤和连接器组成，具有较小的长度和较高的接插次数。
根据连接器类型的不同，光缆连接线可以分为LC、SC、ST、FC等不同型号。
光缆规格型号说明 光缆有哪些型号
光缆规格型号说明光缆有哪些型号光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。
今天买购网装修界小编主要为您介绍光缆规格型号，光缆的分类标准等知识，希您阅读本文后能对光缆有个更深刻的了解。
GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。
松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑铝带(APL)纵包后挤制聚乙烯护套成缆。
8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。
通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类(1) G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。
(2)G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC和GB/T 把G.652C命名为B1.3外，其余的则命名为B1.1(3)G.653光纤是色散位移单模光纤，IEC 和GB/T把G.653光纤分类命名为B2型光纤。
(4)G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T把G.654光纤分类命名为B1.2型光纤。
(5)G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。
型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构;GYSTA有松套结构，而GYTA没有这种结构;光缆型号组成代号含义一分类GY 通信用室外(野外)光缆GM 通信用移动光缆GJ 通信用室(局)内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件 F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构 D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管(被覆)结构T 填充式结构 B 扁平结构Z 阻燃 C 自承式四护套Y 聚乙烯V 聚氯乙烯 F 氟塑料U 聚氨酯 E 聚酯弹性体 A 铝带--聚乙烯粘结护层S 钢带--聚乙烯粘结护层W 夹带钢丝的钢带--聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装 2 双钢带 3 细圆钢丝 4 粗圆钢丝 5 皱纹钢带 6 双层圆钢丝外被层或护套1 纤维外护套 2 聚氯乙烯护套 3 聚乙烯护套 4 聚乙烯护套加敷尼龙护套 5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤 B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。
光纤规格型号
以下内容仅供参考分类代号含义GY 通信用室外光缆GM 通信用移动式光缆GJ 通信用室内光缆GS 通信用设备内光缆GH 通信用海底光缆GT 通信用特殊光缆GR 通信用软光缆加强构件代号含义无金属构件F 非金属加强构件G 金属重型加强构件H 非金属重型加强构件光缆结构特性代号含义无层绞式结构S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构G 骨架槽结构X 中心管式结构T 填充式结构B 扁平结构Z 阻燃结构C 自承式结构E 护层椭圆截面光缆护套代号含义Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨脂E 聚脂弹性体A 铝带-聚乙烯粘结护套S 钢带-聚乙烯粘结护套W 夹带钢丝的钢带-聚乙烯粘结护套L 铝G 钢Q 铅光缆外护套代号含义铠装0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢带外被层或外套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（P E ）。
松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑铝带（A P L）纵包后挤制聚乙烯护套成缆。
8、12代表是8芯和12芯B1代表G.652类是常规单模光纤通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类(1) G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。
（2）G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C 和G.652D四个子类,IEC和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1（3）G.653光纤是色散位移单模光纤，IEC和GB/T把G.653光纤分类命名为B2型光纤。
常用光缆型号表
•••HX光纤收发器型号及可选件表：•••了解光纤跳线报价、光纤跳线价格，请联系广州辉鹏网络有限公司。
可根据客户的需求配置为单芯或多芯，可以特别订制长度。
销售热线：400-880-1981常用光纤跳线订购型号表光纤跳线型号名称单位 备注HX-ST-ST MM03 ST-ST 双芯多模跳线3米 条 双芯多模光纤跳线，特殊长度可定制。
HX-ST-SC MM03 ST-SC 双芯多模跳线3米 条 HX-ST-FC MM03ST-FC 双芯多模跳线3米 条 HX-ST-LC MM03 ST-LC 双芯多模跳线3米条光纤跳线相关知识：性能概述：光纤尾纤/跳线作为高稳定性的器件，具有极低的插入损耗和反射损耗，且可根据客户的需求配置为单芯或多芯，同时具有多种接头形态。
产品主要应用于通信、局域网、光纤到户视频传输、光纤传感器、测试仪器等领域，可以特别订制长度。
主要分类：单模光纤跳线(Single-mode Fiber)：一般单模光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。
多模光纤跳线(Multi-mode Fiber)：一般多模光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色;传输距离较短。
使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般的情况下，短波光模块使用多模光纤(橙色光纤)，长波光模块使用单模光纤(黄色光纤)，以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
类型区别：光纤跳线(又称连接器)指光缆两端都装上连接插头，以实现光路的活动连接。
只有一端装有接头的称为尾纤。
光纤连接器接头类型有FC、SC、ST及新开发出的LC、MT-RJ、MU等。
端面接触方式分为PC、UPC及APC型。
两端接头不同的称为转接跳线。
光缆型号
B1.2 截止波长位移型
B1.3 波长段扩展的非色散位移型
B2 色散位移型
B4 非零色散位移型
都么意思？
GYTY53-16B1.3
GY:通信用室（野）外光缆
T:填充式结构
Y:聚乙烯护套
5：皱纹钢带
3：聚乙烯护套
16：16芯
B: 单模
1.3：这个1.3是什么呢？(B1.3是低水峰单模光纤,也就是G.652D )
如GYTA12B1，普通架空、管道用层绞式中心束套管型12芯光缆
光缆型号为GYTA53-12A1
GY:野外光缆
T：层绞式
A：涂塑铝带
5：聚乙烯护套
3：皱纹钢带护铠
12A：12芯多模纤芯
1：没有什么意义，可有可无。
型号是 GYTA53-8B1
该型号为双层铠装直埋光缆
GY-室外用通信光缆
T -填充式
A -铝带聚乙烯护套
53-钢带聚乙烯外护套
8B1-8芯G652单模光纤
GYXTW 4A 62.5/125um 是什么光纤
GYXTW-4A62.5/125um
其中GYXTW是光缆的结构也就是光缆的型号
4A62.5/125um代表的是多模光纤，
纤芯直径为62.5微米，包层为125微米
在光缆上可以看到，。
单模的为9-125
多模的为50-125或62.5-125
GY-室外用通信光缆
X-中心束管式
T-填充
C-自承式
8-8字形
S-钢-塑护套结构
全称叫:4芯单模(G.652光纤)中心束管自承式8字型室外光缆
光缆型号一览表_提外购用
金属非铠装单模阻燃防鼠光缆 光缆_GYXTZY-FS-*B1
注:光缆芯数为偶数，层绞式最多可做到72芯，中心管式最多可做到8芯。
单模尾缆 多模尾缆 尾缆_4芯/FC-FC/单模/50m+每端甩纤2m 4芯单模(9/125)、FC/FC头、两端尾纤各留2米,总长度=50+2*2米 尾缆_4芯/SC-SC/多模/50m+每端甩纤2m 4芯多模(62.5/125)、SC/SC 、两端尾纤各留2米，总长度=50+2*2米
非金属铠装单模阻燃光缆 非金属非铠装单模阻燃光缆 非金属非铠装单模阻燃光缆 非金属铠装多模阻燃光缆 非金属非铠装多模阻燃光缆 非金属非铠装多模阻燃光缆
光缆_GYFTZY53-*B1 光缆_GYFXTZY-*B1 光缆_GYFTZY-*B1 光缆_GYFTZY53-*A1b 光缆_GYFXTZY-*A1b 光缆_GYFTZY-膏填充、聚乙烯护套、钢带铠装、聚乙烯套、*芯单模(G.652)阻燃 室外、非金属加强构件、中心管、油膏填充、聚乙烯护套、*芯单模(G.652)阻燃 室外、非金属加强构件、层绞式、油膏填充、聚乙烯护套、*芯单模(G.652)阻燃 室外、非金属加强构件、层绞式、油膏填充、聚乙烯护套、钢带铠装、聚乙烯套、*芯多模(62.5/125)阻燃 室外、非金属加强构件、中心管、油膏填充、聚乙烯护套、*芯多模(62.5/125)阻燃 室外、非金属加强构件、层绞式、油膏填充、聚乙烯护套、*芯多模(62.5/125)阻燃
光缆分类
金属铠装单模阻燃光缆 金属非铠装单模阻燃光缆 金属铠装单模阻燃光缆 金属非铠装单模阻燃光缆 金属铠装多模阻燃光缆 金属非铠装多模阻燃光缆 金属铠装多模阻燃光缆 金属非铠装多模阻燃光缆 光缆_GYXTZW-*B1 光缆_GYXTZY-*B1 光缆_GYTZS-*B1 光缆_GYTZA-*B1 光缆_GYXTZW-*A1b 光缆_GYXTZY-*A1b 光缆_GYTZS-*A1b 光缆_GYTZA-*A1b 室外、金属加强构件、中心管、油膏填充、夹带平行钢丝的钢-聚乙烯粘接护套、*芯单模(G.652)阻燃 室外、金属加强构件、中心管、油膏填充、聚乙烯粘接护套、*芯单模(G.652)阻燃 室外、金属加强构件、层绞式、油膏填充、钢-聚乙烯粘接护套、*芯单模(G.652)阻燃 室外、金属加强构件、层绞式、油膏填充、铝-聚乙烯粘接护套、*芯单模(G.652)阻燃 室外、金属加强构件、中心管、油膏填充、夹带平行钢丝的钢-聚乙烯粘接护套、*芯多模(62.5/125)阻燃 室外、金属加强构件、中心管、油膏填充、聚乙烯粘接护套、*芯多模(62.5/125)阻燃 室外、金属加强构件、层绞式、油膏填充、钢-聚乙烯粘接护套、*芯多模(62.5/125)阻燃 室外、金属加强构件、层绞式、油膏填充、铝-聚乙烯粘接护套、*芯多模(62.5/125)阻燃
OPGW光缆的规格参数
OPGW-24B1-80光缆规格参数名称：OPGW-80截面，层绞结构型号：OPGW-24B1-80[100;32.8]产品简介：光纤复合架空地线（OPGW光缆）具备传统地线和通信光缆的双重功能。
序号项目单位保证值1型号/OPGW-24B1-80[100;32.8]2光缆结构形式铝包钢根数/直径1/2.4/20AS+5/2.4/20AS+12/2.4/20AS光单元类型/根数/直径1/2.4 3计算截面积铝管或不锈钢管mm2 1.38铝包钢mm281.38总截面mm282.77 4外层单线类型（铝包钢/铝合金）/铝包钢5外层单线直径mm 2.4 6光纤类型G.652G.652 7光纤芯数芯248OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）dB/km≤0.219外径mm12.0 10单位长度质量（含光纤质量）kg/km560.0 11额定拉断力（RTS）kN100.0 1220℃直流电阻W/km 1.048 13允许短路电流容量（40℃～200℃，0.25s）kA2·s32.8 14最高允许温度瞬间℃200持续℃8015弹性模量GPa162.516线膨胀系数10-6/℃12.717最大允许拉力kN40.018年平均运行张力kN25.019最小允许弯曲半径（动态）mm30020最大允许安装张力kN40.0层绞式OPGW光缆结构示意图：结构特性：采用无缝不锈钢管光纤保护设计，管内填充进口纤膏，有效保护光纤；光纤在不锈钢管内能够获得较佳的余长；不锈钢管式OPGW光缆结构具有更好的抗侧压和抗冲击能力；精确设计的光缆截面，保证光缆的机械、电气性能。
应用特性：OPGW是良导体地线和光纤通信的复合产品；适用于110kV及以上高压输电线路，用于新建线路或替换原有的传统地线；最大光纤容量可达到144芯；光缆与常规架空地线的机械、电气特性匹配性好，方便原有旧地线的更换和新建地线的设计和安装；OPGW能够适用不同雷暴等级的气象条件，具备优良的防雷性能；OPGW能够承受高负荷和大跨距的运行要求。
