三等、四等⽔准测量（教程）三、四等⽔准测量三、四等⽔准测量所使⽤的⽔准仪，其精度应不低于DS 3型的精度指标。
⽔准仪望远镜放⼤倍率应⼤于30倍，符合⽔准器的⽔准管分划值为20’’/2mm 。
三、四等⽔准测量的技术指标及观测要求参见表1。
表1 三、四等⽔准测量的技术指标及观测要求注：表中L 、K 均表⽰路线长度，以Km 为单位。
⼀、观测⽅法三、三、四等⽔准测量主要采⽤双⾯⽔准尺观测法，除各种限差有所区别外，观测⽅法⼤同⼩异。
在每⼀测站上，⾸先安置仪器，如超限，则需移动前视尺或⽔准仪，以满⾜要求。
然后按下列顺序进⾏观测，并计⼊三（四）等⽔准测量⼿簿中（表2）。
（1）读取视尺⾯读数：下丝（1），上丝（2），中丝（3）。
（2）读取视尺⾯读数：中丝（4），下丝（5），上丝（6）。
（3）读取视尺⾯读数：中丝（7）。
（4）读取视尺⾯读数：中丝（8）。
测得上述8个数据后，随即进⾏计算，如果符合规定要求，可以迁站继续施测；否则应重新观测，直⾄所测数据符合规定要求后，才能迁到下⼀站。
⼆、测站计算与校核测站上的计算有下⾯⼏项（表2）。
1.视距部分(9)= [(1)－(2)] × 100 （式中“100”为视距乘常数，下同）(10)= [(5)－(6)] × 100(11)= (9)－(10) （绝对值不应超过2m）(12)= 本站的(11)＋前站的(12)（绝对值不应超过5m）2.⾼差部分(13) = K1＋(3)-(8)（绝对值不应超过2mm）(14) = K2＋(4)-(7)（绝对值不应超过2mm）上两式中的K1和K2分别为两⽔准尺的⿊、红⾯的起点读书差，亦称尺常数或起点差。
表2观测所⽤双⾯（⿊、红⾯）⽔准尺的尺常数为：K1=4.787m、K2=4.687m。
尺常数的作⽤是检核⿊、红⾯观测读数是否正确。
(16)= (3)－(4)(17)= (8)－(7)(15)=(16)-[(17)±0.100] = (13)－(14)（绝对值不应超过3mm）由于两⽔准尺的红⾯起始读数相差0.100m，即4.787m与4.687m之差，因此，红⾯测得的实际⾼差应为(17)±0.100。

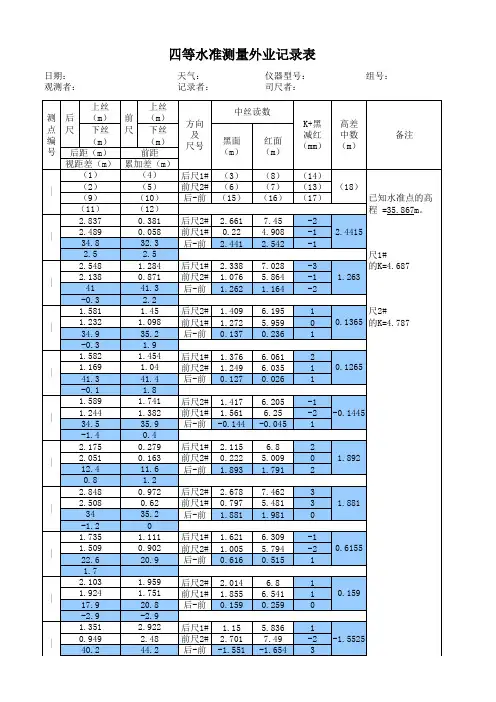

四等水准测量记录表
|
|
