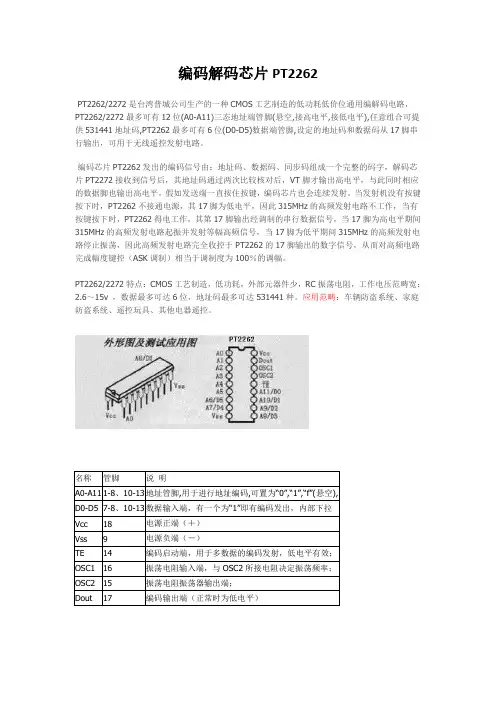

PT2262PT2272编码解码芯片
编码解码芯片PT2262
编码解码芯片PT2262PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码通过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，假如发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，因此315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，因此高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范畴宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。
应用范畴：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。
名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可依照需要进行适当的调剂，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时刻越长。
PT2262编码芯片
PT2262编码芯片的软件解码一、概述PT2262/2272是一种CMOS工艺制造的低功耗低价位通用编解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。
PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出。
PT2262/2272必须用相同地址码配对使用，当需要增加一个通讯机时，用户不得不求助于技术人员或厂家来设置相同地址码，客户自己设置相对比较麻烦，尤其对不懂电子的人来说。
随着人们对操作的要求越来越高，PT2262/2272的这种配对使用严重制约着使用的方便性，人们不断地要求使用一种无须请教专业人士，无须使用特殊工具，任何人都可以操作的方便的手段来弥补PT2262/2272的缺陷，这就是PT2262软件解码。
二、解码原理上面是PT2262的一段波形，可以看到一组一组的字码，每组字码之间有同步码隔开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。
2262每次发射时至少发射4组字码，2272只有在连续两次检测到相同的地址码加数据码时才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。
因为无线发射的特点，第一组字码非常容易受零电平干扰，往往会产生误码，所以程序可以丢弃处理。
下面我们来仔细看一下PT2262的波形特征：振荡频率f=2*1000*16/Rosc(kΩ) kHz 其中Rosc为振荡电阻这里我们选用的是一种比较常用的频率f≈10 kHz, Rosc=3.3MΩ(以下同)。
下图是振荡频率与码位波形的对应关系：同步码头波形：PT2262有三种编码：0，1，和悬空(表示为f)。
1、数据“0”发送的码位如下：2、数据“1”发送的码位如下：3、数据“f”发送的码位如下：有了以上具体的波形，我们就可以进行软件解码了。

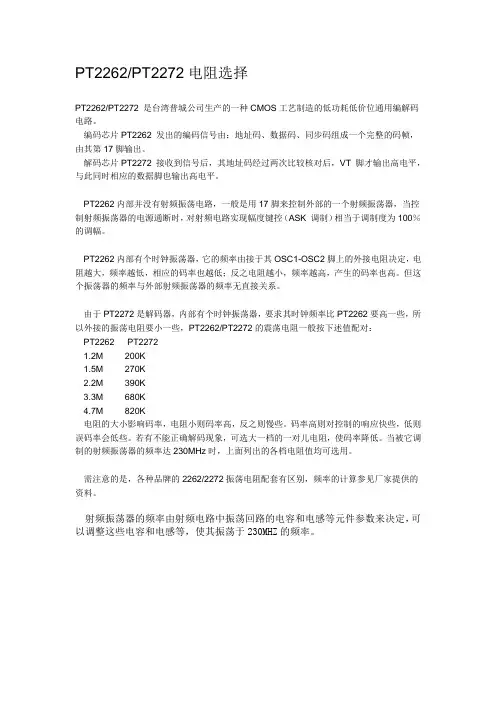

PT2262、PT2272电阻选择
PT2262/PT2272电阻选择PT2262/PT2272 是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路。
编码芯片PT2262 发出的编码信号由：地址码、数据码、同步码组成一个完整的码帧，由其第17脚输出。
解码芯片PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平。
PT2262内部并没有射频振荡电路，一般是用17脚来控制外部的一个射频振荡器，当控制射频振荡器的电源通断时，对射频电路实现幅度键控（ASK 调制）相当于调制度为100％的调幅。
PT2262内部有个时钟振荡器，它的频率由接于其OSC1-OSC2脚上的外接电阻决定，电阻越大，频率越低，相应的码率也越低；反之电阻越小，频率越高，产生的码率也高。
但这个振荡器的频率与外部射频振荡器的频率无直接关系。
由于PT2272是解码器，内部有个时钟振荡器，要求其时钟频率比PT2262要高一些，所以外接的振荡电阻要小一些，PT2262/PT2272的震荡电阻一般按下述值配对：PT2262 PT22721.2M 200K1.5M 270K2.2M 390K3.3M 680K4.7M 820K电阻的大小影响码率，电阻小则码率高，反之则慢些。
码率高则对控制的响应快些，低则误码率会低些。
若有不能正确解码现象，可选大一档的一对儿电阻，使码率降低。
当被它调制的射频振荡器的频率达230MHz时，上面列出的各档电阻值均可选用。
需注意的是，各种品牌的2262/2272振荡电阻配套有区别，频率的计算参见厂家提供的资料。
射频振荡器的频率由射频电路中振荡回路的电容和电感等元件参数来决定，可以调整这些电容和电感等，使其振荡于230MHZ的频率。
编码解码芯片PT2262
编码解码芯片PT2262/PT2272芯片原理简介：PT2262/2272是##普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比拟核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz 的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控〔ASK调制〕相当于调制度为100％的调幅。
PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压X围宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。
应用X围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。
名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进展地址编码,可置为“0〞,“1〞,“f〞(悬空),D0-D5 7-8、10-13 数据输入端，有一个为“1〞即有编码发出，内部下拉Vcc 18 电源正端〔＋〕Vss 9 电源负端〔－〕TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端〔正常时为低电平〕在具体的应用中，外接振荡电阻可根据需要进展适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。

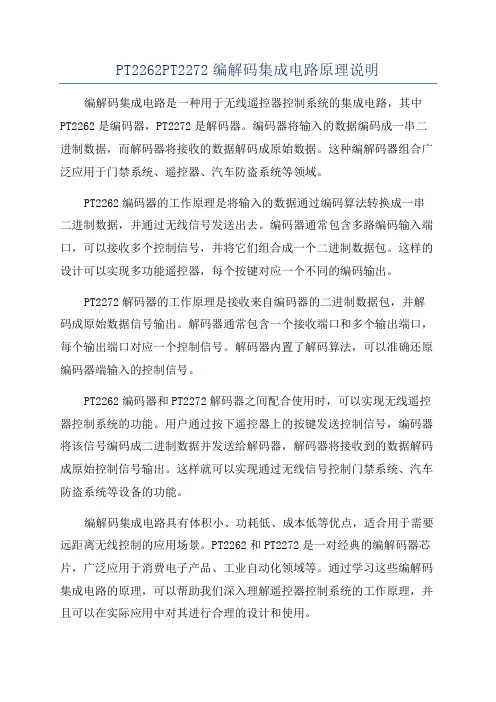

PT2262PT2272编解码集成电路原理说明
PT2262PT2272编解码集成电路原理说明编解码集成电路是一种用于无线遥控器控制系统的集成电路，其中PT2262是编码器，PT2272是解码器。
编码器将输入的数据编码成一串二进制数据，而解码器将接收的数据解码成原始数据。
这种编解码器组合广泛应用于门禁系统、遥控器、汽车防盗系统等领域。
PT2262编码器的工作原理是将输入的数据通过编码算法转换成一串二进制数据，并通过无线信号发送出去。
编码器通常包含多路编码输入端口，可以接收多个控制信号，并将它们组合成一个二进制数据包。
这样的设计可以实现多功能遥控器，每个按键对应一个不同的编码输出。
PT2272解码器的工作原理是接收来自编码器的二进制数据包，并解码成原始数据信号输出。
解码器通常包含一个接收端口和多个输出端口，每个输出端口对应一个控制信号。
解码器内置了解码算法，可以准确还原编码器端输入的控制信号。
PT2262编码器和PT2272解码器之间配合使用时，可以实现无线遥控器控制系统的功能。
用户通过按下遥控器上的按键发送控制信号，编码器将该信号编码成二进制数据并发送给解码器，解码器将接收到的数据解码成原始控制信号输出。
这样就可以实现通过无线信号控制门禁系统、汽车防盗系统等设备的功能。
编解码集成电路具有体积小、功耗低、成本低等优点，适合用于需要远距离无线控制的应用场景。
PT2262和PT2272是一对经典的编解码器芯片，广泛应用于消费电子产品、工业自动化领域等。
通过学习这些编解码集成电路的原理，可以帮助我们深入理解遥控器控制系统的工作原理，并且可以在实际应用中对其进行合理的设计和使用。
总的来说，PT2262编码器和PT2272解码器的原理是基于数字信号处理技术，实现了数字信号的编解码转换，从而实现了远距离无线遥控系统的功能。
这两款集成电路有着简单易用、稳定可靠的特点，是无线遥控器领域的重要组成部分。
通过学习和应用这些编解码集成电路，可以提高我们对遥控器控制系统的理解和设计水平，带动无线通信和控制技本的发展。

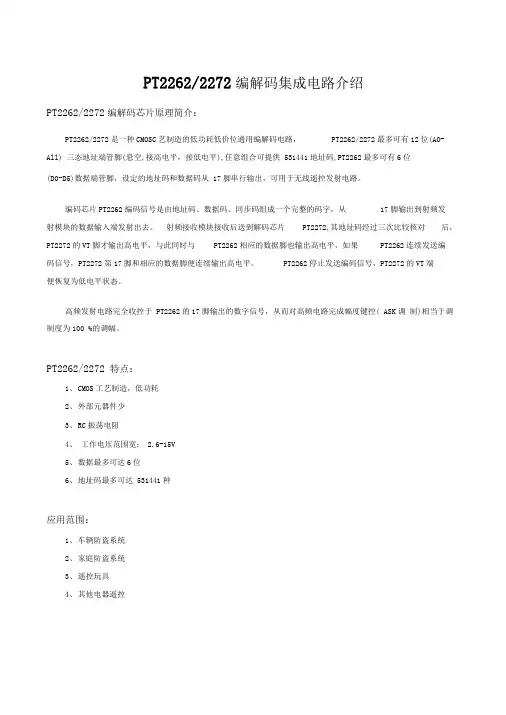

PT2262-PT2272编解码集成电路
PT2262/2272编解码集成电路介绍PT2262/2272编解码芯片原理简介：PT2262/2272是一种CMOSC艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(AO- All) 三态地址端管脚(悬空,接高电平，接低电平),任意组合可提供 531441地址码,PT2262最多可有6位(D0-D5)数据端管脚，设定的地址码和数据码从 17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262编码信号是由地址码、数据码、同步码组成一个完整的码字，从17脚输出到射频发射模块的数据输入端发射出去。
射频接收模块接收后送到解码芯片PT2272,其地址码经过三次比较核对后，PT2272的VT脚才输出高电平，与此同时与PT2262相应的数据脚也输出高电平，如果PT2262连续发送编码信号，PT2272第17脚和相应的数据脚便连续输出高电平。
PT2262停止发送编码信号，PT2272的VT端便恢复为低电平状态。
高频发射电路完全收控于 PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控( ASK调制)相当于调制度为100 %的调幅。
PT2262/2272 特点：1、C MOS工艺制造，低功耗2、外部元器件少3、R C振荡电阻4、工作电压范围宽： 2.6-15V5、数据最多可达6位6、地址码最多可达 531441种应用范围：1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控PT2262引脚图:PT2262管脚说明名称 管脚 说明A0-A11 1-8、10-13 地址管脚，用于进行地址编码，可置为0” 1 ”，“”悬空）, D0-D5 7-8、10-13 数据输入端，有一个为 1 ”即有编码发出，内部下拉Vcc 18 电源正端（+ ） Vss 9 电源负端（一）TE 14 编码启动端，用于多数据的编码发射，低电平有效； OSC1 16 振荡电阻输入端，与 OSC2所接电阻决定振荡频率； OSC2 15 振荡电阻振荡器输出端； Dout17编码输出端（正常时为低电平）PT2272引脚图:2008.05PT2262外形匀引脚图匚AS/D31IB 217 3W 415 514 C13 712Bnw"OUTS;:他fccVT sc2sc13lN 11J[10JI9f DefD VVOOD A A A AnnD D*2>3 @7 6 5 4 3 210 bl 4B- JI IB12 34 567009匸匚匸匚匚匚匚匸A0A1A2A3A4A5D5D4PT22 72外形与引脚帥A8/D3PT2272管脚说明：PT2262性能参数表：PT2262编码格式：BitTBitT Floatingwhere : a = Oscil la ting C lock P e riod a=2*时钟振薦周期，位“严 仪対码地址有效.同步植的按度足4个AD 位的长度*含 ^1/8AW.^度的脉冲.详见下图^k — 1/8 bit width -4a4 bits width 二 128aNote: 1 bit = 32a同步位DINta —| 卜tcI d［一J1 2nt4 a2*0SC-笫一字笫二字Bit©ta= 8个时钟宽度tb= 1个时钟宽度tc= 2个字码长度数据输出Y地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“ 0”；两个宽脉冲表示“ 1 ”； 一个窄脉冲和一个宽脉冲表示“ F”也就是地址码的“悬空”。
编码芯片pt22622272资料及应用电路
HX2262/2272一对遥控编、解码电路:一、描述：HX2262/2272 是一对遥控编、解码电路,该芯片组采用CMOS工艺。
把数据和管脚址通过编码形成串行码,用于RF或者IR模式应用。
HX2262有最多可达12比特的三态地址管脚,可提供531,441地址码，由此大大减低了任何错码和串码的可能性。
二、特征：*CMOS技术*低功耗*高信噪比*高达12个三态码地址管脚*可有6个数据管脚*宽工作电压范围：3～18V*锁存或瞬时输出*DIP封装*RC振荡器三、应用*轿车保安系统*居家保安/自动化系统*车库门控制器*电扇遥控*玩具遥控*工业遥控用。
四、管脚功能表五、极限参数六、电气参数（除非特殊说明，Tamp=25℃,VDD=12.0V)七、外形图及测试应用图HX2262HX2272遥控解码电路一、描述：HX2272 / 2262 是一对遥控编、解码电路。
该芯片组采用CMOS工艺。
把数据和管脚址通过编码形成串行码，用于RF或者IR模式应用。
HX2272有最多可达12比特的三态地址管脚，可提供531,441地址码，由此大大减低了任何错码和串码的可能性。
同时HX2272对应不同的应用可有不同的选择：多种数据输出管脚组；锁存输出；瞬间输出。
二、特征：*CMOS技术*低功耗*高信噪比*高达12个三态码地址管脚*可有6个数据管脚*宽工作电压范围：3～18V*锁存或瞬时输出*DIP封装*RC振荡器三、应用*轿车保安系统*居家保安/自动化系统*车库门控制器*电扇遥控*居家保安/自动化系统*玩具遥控*工业遥控用四、管脚功能表五、极限参数（Templ=25℃)六、电气参数（除非特殊说明，Temp=25℃,Vcc=100)七、外形图及测试应用图。
PT2272-中文资料和应用
PT2272-中文资料和应用PT2262/PT2272 编码解码芯片中文资料PT2262/PT2272 是台湾普城公司生产的一种CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/PT2272 最多可有12 位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平)，任意组合可提供531441 地址码,PT2262 最多可有6 位(D0-D5)数据端管脚,设定的地址码和数据码从17 脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262 发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262 不接通电源，其17 脚为低电平，所以315MHz 的高频发射电路不工作，当有按键按下时，PT2262 得电工作，其第17 脚输出经调制的串行数据信号，当17 脚为高电平期间315MHz 的高频发射电路起振并发射等幅高频信号，当17 脚为低平期间315MHz 的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262 的17 脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为100％的调幅。
PT2262/PT2272 特点l CMOS 工艺制造，低功耗l 外部元器件少l RC 振荡电阻l 工作电压范围宽：2.6-15vl 数据最多可达6 位l 地址码最多可达531441 种PT2262/PT2272 应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控PT2262 引脚图：在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.PT2262 参数PT2272 解码电路引脚图：PT2262/2272 芯片的地址编码设定和修改：在通常使用中，我们一般采用8 位地址码和4 位数据码，这时编码电路PT2262 和解码PT2272 的第1～8 脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3 的8 次方为6561，所以地址编码不重复度为6561 组，只有发射端PT2262 和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262 和PT2272 的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262 和PT2272 的1～8 脚设置相同j就好，例如将发射机的PT2262 的第1 脚接地第5 脚接正电源，其它引脚悬空，那么接收机的PT2272 只要也第1 脚接地第5 脚接正电源，其它引脚悬空就能实现配对接收。
2262与2272编解码集成电路
PT2262/2272编解码集成电路介绍1.简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441(3的12次方)地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码，从17脚串行输出，可用于无线遥控发射电路。
2. 应用编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振，并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全受控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.解码电路PT2272 引脚图：名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码D0-D5 7-8、10-13 地址或数据管脚,当做为数据管脚时,只有在地址码与2262一致,数据管脚才能输出与2262数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换Vcc 18 电源正端（＋）Vss 9 电源负端（－）DIN 14 数据信号输入端，来自接收模块输出端OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；VT 17 解码有效确认输出端（常低）解码有效变成高电平（瞬态）2262每次发射时至少发射4组字码，2272只有在连续两次检测到相同的地址码和数据码，才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。
PT2262与PT2272电路原理大全
编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262特点1、CMOS工艺制造，低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽：2.6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
编码解码芯片PT2262
编码解码芯片PT2262/PT2272芯片原理简介：PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管足(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管足,设定的地址码和数据码从17足串行输出，可用于无线远控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码通过两次比立核对后，VT足才输出高电平，与此同时相应的数据足也输出高电平，要是发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17足为低电平，因此315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17足输出经调制的串行数据信号，当17足为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17足为低平期间315MHz的高频发射电路停止振荡，因此高频发射电路完全收控于PT2262的17足输出的数字信号，从而对高频电路完成幅度键控〔ASK调制〕相当于调制度为100％的调幅。
PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v，数据最多可达6位，地址码最多可达531441种。
应用范围：车辆防盗系统、家庭防盗系统、远控玩具、其他电器远控。
名称管足讲明A0-A11 1-8、10-13 地址管足,用于进行地址编码,可置为“0〞,“1〞,“f〞(悬空),D0-D5 7-8、10-13 数据输进端，有一个为“1〞即有编码发出，内部下拉Vcc 18 电源正端〔＋〕Vss 9 电源负端〔－〕TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输进端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端〔正常时为低电平〕在具体的应用中，外接振荡电阻可依据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时刻越长。
PT2262、PT2272 编码解码芯片中文资料
PT2262/PT2272编码解码芯片中文资料PT2262/PT2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/PT2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间3 15MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262/PT2272特点l CMOS工艺制造，低功耗l 外部元器件少l RC振荡电阻l 工作电压范围宽：2.6-15vl 数据最多可达6位l 地址码最多可达531441种PT2262/PT2272应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控PT2262 引脚图：PT2262管脚说明：名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.PT2262参数PT2272 解码电路引脚图：名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码D0-D5 7-8、10-13 地址或数据管脚,当做为数据管脚时,只有在地址码与2262一致,数据管脚才能输出与2262数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换Vcc 18 电源正端（＋）Vss 9 电源负端（－）DIN 14 数据信号输入端，来自接收模块输出端OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；VT 17解码有效确认输出端（常低）解码有效变成高电平（瞬态）PT2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6之分，其中L表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。
编码解码芯片PT2262PT2272芯片原理简介
编码解码芯片PT2262/PT2272芯片原理简介分类: 转载 | 标签: 科技编码解码芯片PT2262/PT2272芯片原理简介：PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262特点l CMOS工艺制造，低功耗l 外部元器件少l RC振荡电阻l 工作电压范围宽：2.6-15vl 数据最多可达6位l 地址码最多可达531441种应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控引脚图：此主题相关图片如下：管脚说明：名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.网站上大部分产品都是用2262/1.2M/2272/200K组合的，少量产品用2262/4.7M/2272/820K 此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：解码电路PT2272 引脚图：此主题相关图片如下：名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码D0-D5 7-8、10-13 地址或数据管脚,当做为数据管脚时,只有在地址码与2262一致,数据管脚才能输出与2262数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换Vcc 18 电源正端（＋）Vss 9 电源负端（－）DIN 14 数据信号输入端，来自接收模块输出端OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；VT 17 解码有效确认输出端（常低）解码有效变成高电平（瞬态）此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”此主题相关图片如下：上面是我们从超再生接收模块信号输出脚上截获的一段波形，可以明显看到，图上半部分是一组一组的字码，每组字码之间有同步码隔开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。
PT2262_IR_PT2272芯片应用
A 6燉D 0- A 11燉D5为地 址或数 据输入 端, 取决于 接收端的译码器。既可作为地址, 又可作为数据 输入。
作地 址输入时, 可编 成 /1 0、/0 0和开路 3种 状态; 作数 据输 入时, 可编成 /1 0和 /0 0两种 状态。最大编 码容量
为312= 53141种。
八种电子产品
将成为消费热点
1. 家 用传真机 。利 用家用 传真机 , 使得许多 办公 室做 的事在家中 即可完成 , 如 收发电 话、收发图 文资 料、复印, 另外还可利用 家用传真机向报刊投稿、点播 节目。2. 电子信箱。它可将所有来访电话转入 /语音信 箱 0, 将图文资料送入 /传真信箱 0, 信箱 中的留言或图
振荡频率为载波频率的
2倍 (即76kH z )。
图3Leabharlann VDD 、VSS 为电源正负输入端。 表 1是 P T 2262- IR 的 直流 参 数, 表 2是 极 限参 数。
PT 2272是和 P T 2262- IR 配对使用的解码集成电 路, 引脚排列见图3所示。
A 0- A 5是地 址输入 , 要求与 发射端 PT 2262- IR
状态, 直到接受新的输入。P T 2272的数据输出有2、4、6 位 之分 , 以 后缀 来 区分 : M 代 表 / 暂存 0, L 代表 /锁 存 0。例 P T 2272- M 6表示数据位输出 6位, 暂存输出。
D I 是 脉冲编 码信 号输 入端, 外 接电 阻一般 选为
y截止 y导通, 继电器 K 1吸合 y断开 y吸合, A 点电 压变低 y 变高 y变低。电容器 C 2与电阻 器 R 5构成微 分电 路, 作用 是使 CD 4013初始 化, 保 证输出 端 Q 的 信号为低电平, 并使其处于稳定的工作状态。
PT2262
PT2262/2272红外遥控集成电路PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。
其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。
接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。
后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。
PT2262-IR引脚功能说明：Pin1-Pin6（A0-A5）: 地址输入端，可编成“1”、“0”和“开路”三种状态。
Pin7、Pin8、pin10-Pin13（A6/D0-A11/D5）: 地址或数据输入端，地址输入时用Pin1-Pin6，做数据输入时只可编成“1”、“0”两种状态。
Pin14（TE）:发射使能端，低电平有效。
Pin15、Pin16（OSC1、OSC2）: 外接振荡电阻，决定振荡的时钟频率。
Pin17（Dout）: 数据输出端，编码由此脚串行输出。
Pin9、Pin18（VDD，Vss）: 电源+，-输入端。
PT2272引脚功能说明：Pin1-Pin6（A0-A5）: 地址输入端，可编成“1”、“0”和“开路”三种状态。
要求与PT2262设定的状态一致。
Pin7、Pin8、pin10-Pin13（D0-D5）: 数据输出端，分暂存和锁存两种状态。
Pin14（DI）: 脉冲编码信号输入端。
Pin15、Pin16（OSC1、OSC2）: 外接振荡电阻，决定振荡的时钟频率。
Pin17（VT）: 输出端，接收有效信号时，VT端由低电平变为高电平。
Pin9、Pin18（VDD，Vss）: 电源+，-输入端。
PT2262/PT2272电气参数PT2262/PT2272电气参数PT2262/PT2272极限参数PT2262/PT2272工作原理：PT2262-IR 发射芯片地址编码输入有“1”、“0”和“开路”三种状态，数据输入有“1”和“0”两种状态。
PT2622、PT2722编解码芯片
PT2622、PT2722编解码芯片PT2262/2722一、引脚图PT2262-IR引脚功能说明：名称管脚说明A0-A111-8、10-13地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空), D0-D57-8、10-13数据输入端，有一个为“1”即有编码发出，内部下拉Vcc18电源正端（＋）Vss9电源负端（－）TE14编码启动端，用于多数据的编码发射，低电平有效；OSC116振荡电阻输入端，与O SC2 所接电阻决定振荡频率；OSC215振荡电阻振荡器输出端；Dout17编码输出端（正常时为低电平）PT2272引脚功能说明：名称管脚说明A0-A111-8、10-13地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262 一致,否则不解码D0-D57-8、10-13地址或数据管脚,当做为数据管脚时,只有在地址码与2262 一致,数据管脚才能输出与2262 数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换Vcc18电源正端（＋）Vss9电源负端（－）DIN14数据信号输入端，来自接收模块输出端OSC116振荡电阻输入端，与O SC2 所接电阻决定振荡频率；OSC215振荡电阻振荡器输出端；VT17解码有效确认输出端（常低）解码有效变成高电平（瞬态）PT2262 性能参数表:参数符号参数范围单位电源电压Vcc-0.3―15V输入电压Vi-0.3―Vcc+0.3V输出电压Vo-0.3―Vcc+0.3V 最大功率（Vcc=10V）Pa300mW 工作温度T opr-20―+70℃储存温度Tstg-40―+125℃参数符号测试条件最小值典型值最大值单位电源电压Vcc215V 电源电流Icc Vcc=10V 振荡器停振A0—A11 开路0.020.3μADout 输出驱动电流IOHVcc=5V,VOH=3V-3mAVcc=8V,VOH=4V-6mAVcc=10V,VOH=6V-10mADout 输出陷电流IO L Vcc=5V,VOL=3V2mAVcc=8V,VOL=4V5mAVcc=10V,VOL=6V9mA输出高电平VIH0.7Vcc Vcc V输出低电平VI L00.3Vcc V二、工作原理PT2262/2272 是一种CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/2272 最多可有12 位(A0- A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441 地址码,PT2262 最多可有6 位(D0-D5)数据端管脚,设定的地址码和数据码从17 脚串行输出，可用于无线遥控发射电路。
pt2262,2272芯片资料
集成电路PT2262/PT2272编码解码芯片原理简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz 的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为100％的调幅。
PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v，数据最多可达6位，地址码最多可达531441种。
应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。
名称管脚说明A0-A1 11-8、10-13地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D57-8、10-13数据输入端，有一个为“1”即有编码发出，内部下拉Vcc18电源正端（＋）Vss9电源负端（－）TE14编码启动端，用于多数据的编码发射，低电平有效；OSC116振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC215振荡电阻振荡器输出端；Dout17编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
PT2262与PT2272电路原理大全
编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272就是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码与数据码从17脚串行输出,可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。
当发射机没有按键按下时,PT2262不接通电源,其17脚为低电平,所以315MHz的高频发射电路不工作,当有按键按下时,PT2262得电工作,其第17脚输出经调制的串行数据信号,当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号,当17脚为低平期间315MHz的高频发射电路停止振荡,所以高频发射电路完全收控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制)相当于调制度为100％的调幅。
PT2262特点1、CMOS工艺制造,低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽:2、6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其她电器遥控名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端,有一个为“1”即有编码发出,内部下拉Vcc 18 电源正端(＋)Vss 9 电源负端(－)TE 14 编码启动端,用于多数据的编码发射,低电平有效;OSC1 16 振荡电阻输入端,与OSC2所接电阻决定振荡频率;OSC2 15 振荡电阻振荡器输出端;Dout 17 编码输出端(正常时为低电平)在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越慢,编码的宽度越大,发码一帧的时间越长。
