调压室的功用、要求及设置条件
水电站》综合练习
ZHEJIANG WATER CONSERVANCY AND HYDROPOWER COLLEGE水电站综合练习题班级：学号：姓名:浙江水利水电专科学校第一部分绪论思考题1.按照集中落差的方式不同，水电站的开发分为几种基本方式？各种水电站有何特点及适用条件？2.水电站有哪些组成建筑物？其主要作用是什么？二、填空题1.水电站的基本布置形式有_______、__________、__________ 三种，其中坝式水电站分__________、__________、__________等形式。
2.水电站建筑物包括：_________________、_________________、______________、______________、______________、______________、______________组成。
3.有压引水式水电站由_________________、_________________、______________、______________、______________等组成；而无压引水式水电站由_____________、_____________、______________、______________、______________等组成。
4.抽水蓄能电站的作用是___________________________________，包括_________________和_________________两个过程。
5.按其调节性能水电站可分为____________和______________两类6.我国第一个水电站是1912年建成的_________ ___。
第二部分水轮机一、单项选择题1.水轮机的工作水头是（）。
（A）水电站上、下游水位差（B）水轮机进口断面和出口断面单位重量水流的能量差2.水轮机的效率是（）。
（A）水轮发电机出力与水流出力之（B）水轮机出力与水流出力之比3.反击式水轮机是靠（）做功的。
《水电站》考试试题库
问答题1.水电站有哪些基本类型？答：根据水能开发方式的不同，水电站有不同的类型：（1）坝式水电站（2）引水式水电站（3）混合式水电站（4）潮汐水电站（5）抽水蓄能电站2、明渠的设计流量如何确定，为什么？（3）答：设计流量Qd一般采用水电站的最大引用流量Qmax。
1）使渠道经常处于涌水状态工作，以增加发电水头；2）避免因流量增加不多而水头显著减少的现象；3）使渠道的过水能力留有余地，以防止渠道淤积、长草或实际糙率大于设计采用值时，水电站出力受阻（即发不出额定出力）。
3、拦污栅的主要作用？如何确定其面积？（3）答：主要作用：防止漂木、树枝树叶、杂草、垃圾、浮冰等漂浮物随水流进入进水口，同时不让这些漂浮物堵塞进水口，以免影响机组正常运行。
确定面积：1）先求其净面积=过栅流量/过栅流速：2）净面积与挡水的面积之和即为拦污栅的面积。
6.作用在明钢管上的荷载有哪几类？计算应力时应选取哪几个断面？简述明钢管的结构设计步骤。
（4）答：1）作用在明钢管上的荷载有：轴向力，径向力，法向力。
2）地面压力钢管的应力计算选取四个断面，跨中断面：支承环旁膜应力区边缘断面：加劲环及其旁管壁：支承环及其旁管壁9、进水建筑物各类进水口的布置特点和使用条件？（3）答：水电站的进水口分为有压进水口和无压式进水口两大类。
有压进水口大主要特征是，进水口位于水库死水位以下一定深度，在一定的水压之下工作，以引进深层水为主，适用于从水位变化幅度较大的水库中取水。
它可以单独布置，也可以和挡水建筑物结合在一起，进水口后接有压隧洞或管道。
有压引水式水电站、坝后式水电站的进水口大都属于这种类型。
开敞式进水口的主要特征是，进水口的水流具有自由水面，处于无压状态，进水口以引进表层水为主，适用于从天然河道或水位变化不大的水库中取水。
进水口后一般接无压引水建筑物。
开敞式进水口一般用于无压引水式水电站。
10. 有压进水口的型式及适用条件（3）答：有压进水口的主要类型可分为隧洞式、压力墙式、塔式和坝式四种。
调压器的操作规程
调压器的操作规程
《调压器操作规程》
一、调压器的功能和作用
1. 调压器是一种用来调节管道内气体或液体压力的装置，能够保证在管道内保持稳定的压力。
2. 调压器的作用是控制和维持管道内不同压力之间的平衡，在防止管道爆裂和泄漏的同时，保证设备和系统的正常运行。
二、调压器的操作规程
1. 在使用前，必须对调压器进行检查，确保其外观和内部结构没有损坏，操作部分没有松动和异常。
2. 调压器的使用前需要将压力设定在正常范围内，不得超过其承受的最大压力。
3. 调压器的调节过程中，应该缓慢调整，避免因过快调节造成管道内过高或过低的压力，以免影响相关设备和系统的运行。
4. 在操作过程中，应该根据设备的要求，选择合适的调压器型号和工作原则，确保其稳定性和可靠性。
5. 调压器在使用过程中，需要定期维护和清洁，定时检查其零部件和密封性能，确保其正常运行。
6. 当调压器出现异常情况时，应该及时停止使用，并通知相关人员进行检修和维护，确保安全运行。
三、调压器的安全操作
1. 在操作调压器时，必须严格按照相关操作规程和安全指南进行，禁止私自更改或调整调压器的工作参数。
2. 在操作调压器时，必须戴好个人防护装备，避免因意外
情况发生而导致人员伤害。
3. 在操作调压器时，应该随时注意管道内的压力情况，并及时对异常情况进行处理，确保设备和系统的安全运行。
总之，调压器是一种用来调节管道内气体或液体压力的重要装置，用户在使用时必须按照相关操作规程进行操作，严格遵守相关安全规定，确保其安全和可靠运行。
设置燃气调压柜要求标准

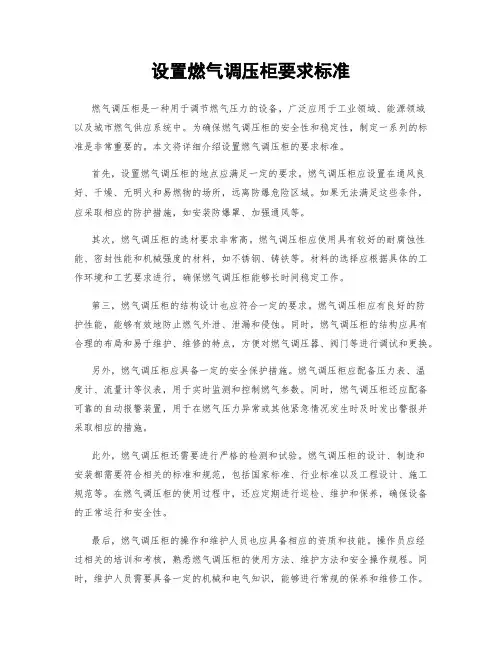

设置燃气调压柜要求标准燃气调压柜是一种用于调节燃气压力的设备，广泛应用于工业领域、能源领域以及城市燃气供应系统中。
为确保燃气调压柜的安全性和稳定性，制定一系列的标准是非常重要的。
本文将详细介绍设置燃气调压柜的要求标准。
首先，设置燃气调压柜的地点应满足一定的要求。
燃气调压柜应设置在通风良好、干燥、无明火和易燃物的场所，远离防爆危险区域。
如果无法满足这些条件，应采取相应的防护措施，如安装防爆罩、加强通风等。
其次，燃气调压柜的选材要求非常高。
燃气调压柜应使用具有较好的耐腐蚀性能、密封性能和机械强度的材料，如不锈钢、铸铁等。
材料的选择应根据具体的工作环境和工艺要求进行，确保燃气调压柜能够长时间稳定工作。
第三，燃气调压柜的结构设计也应符合一定的要求。
燃气调压柜应有良好的防护性能，能够有效地防止燃气外泄、泄漏和侵蚀。
同时，燃气调压柜的结构应具有合理的布局和易于维护、维修的特点，方便对燃气调压器、阀门等进行调试和更换。
另外，燃气调压柜应具备一定的安全保护措施。
燃气调压柜应配备压力表、温度计、流量计等仪表，用于实时监测和控制燃气参数。
同时，燃气调压柜还应配备可靠的自动报警装置，用于在燃气压力异常或其他紧急情况发生时及时发出警报并采取相应的措施。
此外，燃气调压柜还需要进行严格的检测和试验。
燃气调压柜的设计、制造和安装都需要符合相关的标准和规范，包括国家标准、行业标准以及工程设计、施工规范等。
在燃气调压柜的使用过程中，还应定期进行巡检、维护和保养，确保设备的正常运行和安全性。
最后，燃气调压柜的操作和维护人员也应具备相应的资质和技能。
操作员应经过相关的培训和考核，熟悉燃气调压柜的使用方法、维护方法和安全操作规程。
同时，维护人员需要具备一定的机械和电气知识，能够进行常规的保养和维修工作。
总之，设置燃气调压柜的要求标准主要包括地点选择、选材要求、结构设计、安全保护措施、检测和试验以及操作和维护人员的要求。
仅仅满足这些标准还不足以确保燃气调压柜的安全性和稳定性，还需要根据具体的工作环境和工艺要求制定相应的技术规范和管理制度。
水电站

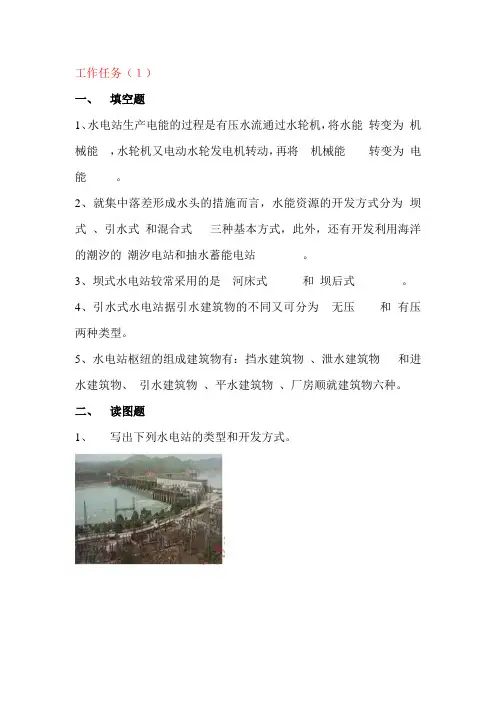

工作任务（１）一、填空题1、水电站生产电能的过程是有压水流通过水轮机，将水能转变为机械能，水轮机又电动水轮发电机转动，再将机械能转变为电能。
2、就集中落差形成水头的措施而言，水能资源的开发方式分为坝式、引水式和混合式三种基本方式，此外，还有开发利用海洋的潮汐的潮汐电站和抽水蓄能电站。
3、坝式水电站较常采用的是河床式和坝后式。
4、引水式水电站据引水建筑物的不同又可分为无压和有压两种类型。
5、水电站枢纽的组成建筑物有：挡水建筑物、泄水建筑物和进水建筑物、引水建筑物、平水建筑物、厂房顺就建筑物六种。
二、读图题1、写出下列水电站的类型和开发方式。
（坝式）（河床式）（引水式）（无压引水式）2、写出下列水能资源的开发方式(引水式) （坝式）( 引水式) （混合式）三、选择题1．水电站枢纽的组成建筑物有以下六种，请选择他们的主要功能。
挡水建筑物（E ），泄水建筑物（A ），进水建筑物（D ）．输水建筑物（C），平水建筑物（F ）,厂房枢纽建筑物（B）A．用以宣泄洪水或放空水库的建筑物B．是发电、变电、配电、送电的中心，_是电能生产的中枢C．用来向水电站输送发电流量D．用来来从河道或水库按发电要求引进发电流量E．用以截断水流，集中落差，形成水库的拦河坝、闸或河床式水电站的厂房等水工建筑物F．在水电站负荷变化叫时用以平稳引水建筑物中的流量和压力的变化，保证水电站调节稳定的建筑物2．我国水能资的特点有（ABD）A．蕴藏十富，分布不均B．开发率低，发展迅速C．开发率高，发展迅速D．前景宏伟3．水力发电的特点是（ABCDEFH ）A．水能的再生B．水资源可综合利用C．水能的调节D．水力发电的可逆性E．机组工作的灵活性F．水力发电生产成本低、效率高G．水力发电生产成本高、效率低H．有利于改善生态环境四、论述题1、水电站的基本类型？坝式水电站引水式电站混合式电站抽水蓄能和潮汐电站2、水利发电的基本原理是什么？高处水库中的水体具有较大的位能，当水体有压力管道流进安装在水电站厂房内的水轮机而排至水电站的下游时，水流带动水轮机的转轮旋转，使水能转变为旋转的机械能，水轮机转轮带动发电机转子旋转切割磁力线，在发电机的定子绕组上产生感应电动势，当和外电路接通时，发电机就向外供电子，这样，水轮机的旋转机械能就通过发电机转变为电能。
水击与调压室计算与演示

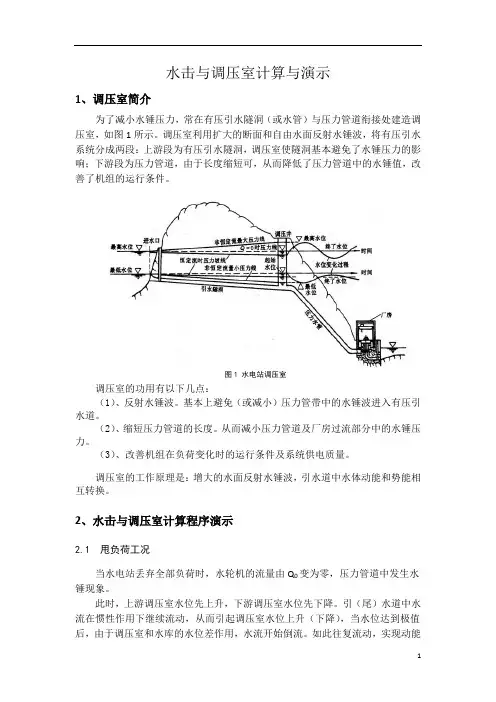

水击与调压室计算与演示1、调压室简介为了减小水锤压力，常在有压引水隧洞（或水管）与压力管道衔接处建造调压室，如图1所示。
调压室利用扩大的断面和自由水面反射水锤波，将有压引水系统分成两段：上游段为有压引水隧洞，调压室使隧洞基本避免了水锤压力的影响；下游段为压力管道，由于长度缩短可，从而降低了压力管道中的水锤值，改善了机组的运行条件。
图1 水电站调压室调压室的功用有以下几点：（1）、反射水锤波。
基本上避免（或减小）压力管带中的水锤波进入有压引水道。
（2）、缩短压力管道的长度。
从而减小压力管道及厂房过流部分中的水锤压力。
（3）、改善机组在负荷变化时的运行条件及系统供电质量。
调压室的工作原理是：增大的水面反射水锤波，引水道中水体动能和势能相互转换。
2、水击与调压室计算程序演示2.1 甩负荷工况当水电站丢弃全部负荷时，水轮机的流量由Q0变为零，压力管道中发生水锤现象。
此时，上游调压室水位先上升，下游调压室水位先下降。
引（尾）水道中水流在惯性作用下继续流动，从而引起调压室水位上升（下降），当水位达到极值后，由于调压室和水库的水位差作用，水流开始倒流。
如此往复流动，实现动能和势能的转换，并在阻力消耗下衰减。
用程序演示：起始开度设置为0.8，终了开度为0。
计算过程如下（原始数据见图2，计算结果见图3。
）图2 甩负荷工况参数输入图3 甩负荷工况计算结果和过程线2.2 增负荷工况当水电站增加负荷时，水轮机引用流量加大，压力管道中也出现水锤现象。
此时，上游调压室水位先下降，下游调压室水位先上升。
机组首先开始增大引用流量，水流流出（入）上游（下游）调压室，调压室水位变化，当调压室和水库的水位差达到极值后，水位差的作用使水流开始倒流。
如此往复流动，实现动能和势能的转换，并在阻力作用下快速衰减。
用程序演示：设置起始开度为0.9，终了开度为0。
计算过程如下（原始数据见图4，计算结果见图5。
）图4 增负荷工况参数输入。
水电站建筑物习题及答案
⽔电站建筑物习题及答案⽔电站建筑物考试题集⼀、选择题1.计算调压室稳定断⾯时，应采⽤上游⽔库的(设计洪⽔位，正常⾼⽔位，死⽔位)，引⽔隧洞的糙率取(可能最⼤糙率，可能最⼩糙率，平均糙率)。
压⼒钢管的糙率取(可能最⼤糙率，可能最⼩糙率，平均糙率)。
2.⽔电站的事故闸门可在（动⽔中启闭，静⽔中启闭，动⽔中关闭静⽔中开启）。
3.地下埋管钢衬破坏⼤都是由于______，防⽌破坏的有效措施是__________。
(1) a.内压较⼤，钢衬强度不⾜。
b.外压失稳。
(2) a.加厚钢衬。
b.加钢性环。
4. ⽔库、封闭端、阀门的反射系数分别为___、___、__；(a) 0.5 (b) -0.5 (c) +1 (d) -1 (e)对传来的⽔击波分别做______、________、________ 反射。
(a)异号等值(b) 同号等值(c) 异号减值(d)同号减值(e)根据值确定5. 调压室⽔位波动的解析法适⽤于_______调压室,(a) 圆筒式(b)阻抗式(c) 差动式(d) a和b (e) b和c在_________情况(a) 丢弃部分负荷(b) 丢弃全负荷(c) ⼀台机组投⼊运⾏(d) a和b (e) b和c6. ⽔击计算的计算机⽅法中，若上游端为⼀⽔位不变的⽔库，其边界条件为______，它与特征⽅程________联⽴求解。
A. Hp1=Hp A. Hpi=Cp-BQpi(1) B. Hp1=Hp+△HSinωt (2) B. Hpi=Cp+BQpiC. Hp1=Hs+Qp1(a1+a2Qp1)7. 阀门关闭终了开度为τc，ρτc>1时，⽔击波在阀门处为_______,?关闭终了后的⽔击变化曲线为________。
A. 同号等值反射 A. 周期性不衰减振荡B. 同号减值反射 B. 逐渐衰减振荡C. 异号等值反射 C. ⽔击消失D. 同号减值反射 D. ⽔击压强逐渐减⼩E. 不反射8. 求调压室最⾼涌浪时,上游库⽔位取________。
调压室(1)
调压室。
– 主调压室：对于反射水击波起主要作 用。
– 副调压室：用以反射越过主调压室的 水击波。
– 引水道有施工竖井时，是经济的。
• 辅助调压室有时是因为电站扩建及结 构、地质的原因设置辅助调压室以减 小主调压室尺寸。
5．其它布置方式
– 并联系统 – 串、并联（混联）系统 – 当采用两条并列引水系统引水或当两个水位相近的
击波的反射不如简单式。
3．双室式调压室
– 竖井：断面较小 – 上室：甩负荷时蓄水之用 – 下室：增加负荷和上游低水位甩负荷第二振幅补水之用。 – 适用：水头较高，水库工作深度较大的电站，宜做成地下结构。
4．溢流式调压室
– 特点：顶部设溢流坝，用以限制甩负荷时的最大水位升高。 – 溢流式：常用双室式+溢流堰
5．差动式调压室
– 特点：由大、小两个竖井组成（同心、一侧、大井之外）
6．气垫式调压室（气压式、空气制动式、封闭式）
– 特点：利用封闭气室中的空气压力制约水位高度及其变幅。
7．组合式的调压室
– 根据具体情况，取上述两种或两种以上型式构成。
第二节 调压室的工作原理和基本方程
一、调压室的工作原理
丢荷→流量Q→0
ii ) 求流速变化
④
求流速变化：V1
(Z1
hw1 )
由假定设
(Z1
hwo
)
⑤ 从I点作平线于 v (Z hw ) 的直线与Z=Z 1水平线交于
Ⅱ点, 线段Z 1Ⅱ即为△V1，Ⅱ点的横在标即为V2（△t1末, 即△t 2初）
• △t2
⑥ 由Ⅱ点作垂线，与hw=f ( v )相交于Ⅱ′点，即 hw2=f ( v2 )
最新国家开放大学电大本科《水利水电工程建筑物》问答题题库及答案(试卷号75)
最新国家开放大学电大本科《水利水电工程建筑物》问答题题库及答案（试卷号75）最新国家开放大学电大本科《水利水电工程建筑物》问答题题库及答案（试卷号：1175）问答题1．与其他坝型比较，拱坝主要具有哪些特点？答：与其他坝型比较，拱坝主要具有以下特点：(1)利用拱结构特点，充分利用材料强度。
(2)利用两岸岩体维持稳定。
(3)超载能力强，安全度高。
(4)抗震性能好。
(5)坝身泄流布置复杂。
(6)温度变化、地基变形等对坝体应力有显著影响，坝体自重和扬压力对拱坝应力的影响较小。
2．提高混凝土重力坝坝体抗滑稳定性的工程措施有哪些？答：当校核坝体的稳定安全系数不能满足要求时，除改变坝体的剖面尺寸外，还可以采取以下的工程措施提高坝体的稳定性。
(1)利用水重。
将坝体的上游面做成倾向上游的斜面或折坡面，利用坝面上的水重增加坝的抗滑力，达到提高坝体稳定的目的。
(2)将坝基面开挖成倾向上游的斜面，借以增加抗滑力提高稳定性。
当基岩为水平层状构造时，此措施对增强坝的抗滑稳定更为有效。
(3)设置齿墙。
(4)抽水措施。
当下游水位较高，坝体承爱的浮托力较大时，可考虑在坝基面设置排水系统，定时抽水以减少坝底扬压力。
(5)加固地基。
(6)横缝灌浆。
对于岸坡坝段或坝基岩石有破碎带夹层时，将部分坝段或整个坝体的横缝进行局部或全部灌浆，以增强坝体的整体性和稳定性。
(7)预应力锚固措施：3．水电站调压室的功用有哪些？答：调压室的功用可归纳为以下几点：(1)反射水击波。
基本上避免了（或减小）压力管道传来的水击波进入压力引水道。
(2)缩短了压力管道的长度，从而减小了压力管道及厂房过水部分的水击压力。
(3)改善机组在负荷变化时的运行条件。
(4)由于从水库到调压室之间引水道的水压力较低，从而降低了其设计标准，节省了建设经费。
4．什么叫土石坝的渗透变形？防止渗透变形的工程措施有哪些？答：土石坝坝身及地基中的渗流，由于物理或化学的作用，导致土体颗粒流失，土壤发生局部破坏，称为渗透变形。
水电站建筑物复习题有答案
水电站复习题——简答题第一章绪论1.简述水力发电旳基本原理。
（本）以具有位能或动能旳水冲水轮机, 水轮机即开始转动, 若我们将发电机连接到水轮机, 则发电机即可开始发电。
假如我们将水位提高来冲水轮机, 可发现水轮机转速增长。
因此可知水位差愈大则水轮机所得动能愈大, 可转换之电能愈高, 就是能量旳转换过程, E=9.81 .是把水能转化为电能旳过程。
2.水电站有哪些常用类型, 它们旳合用条件是怎样旳？（本/专） P166坝式、引水式、混合式坝式: 河道坡降较缓, 流量较大, 并有筑坝建库旳条件。
引水式: 适合河道坡降较陡, 流量较小旳山区性河段。
混合式：合用于上游有优良坝址, 合适建库, 而紧接水库如下河道忽然变陡或河流有较大旳转弯。
第二章进水口及引水道建筑物1.有压进水口有哪些重要型式？有何特点？（本/专） P9（1）洞式进水口（闸门布置在山体旳竖井中）（2）合用条件: 地质条件好, 山坡坡度合适, 易于开挖平洞和竖井。
（3）墙式进水口（闸门紧靠山体布置）（4）合用条件: 进口处地质条件很好, 或岸坡陡峻。
（5）塔式进水口（闸门段布置一塔形构造中）（6）合用条件: 进口处地质条件较差或岸坡坡度平缓。
（7）坝式进水口（闸门布置在坝体中）合用条件: 混凝土坝旳坝式水电站3.水电站进水口应当满足哪些基本规定？（本/专）(1) 要有足够旳进水能力在任何工作水位下, 进水口都能引进必须旳流量。
因此在枢纽布置中必须合理安排进水口旳位置和高程；进水口规定水流平顺并有足够旳断面尺寸, 一般按水电站旳最大引用流量设计。
(2) 水质要符合规定不容许有害泥沙和多种有害污物进入引水道和水轮机。
因此进水口要设置拦污、防冰、拦沙、沉沙及冲沙等设备。
(3) 水头损失要小进水口位置要合理, 进口轮廓平顺, 流速较小, 尽量减小水头损失。
(4) 可控制流量进水口须设置闸门, 以便在事故时紧急关闭, 截断水流, 防止事故扩大, 也为引水系统旳检修发明条件。
07第七章引水建筑物qba
（二）渠道线路选择
（1）地形条件。
（2）地质条件。
（3）施工条件。
（4）管理要求。
（三）渠道的纵横断面设计
合理的渠道断面设计，一般应满足以下几方面具体要求： ①有足够的输水能力，以满足用户对用水水量的需要；②有 足够的水位，以满足自流灌溉的要求；③有适宜的渠道水流 流速，以满足渠道不冲、不淤或周期性冲淤平衡的要求；④ 有稳定的边坡，以保证渠道安全运用；⑤有合理的断面形式， 以减少渗漏等损失，提高水利用系数；⑥尽量满足综合利用 要求，做到一专多能；⑦尽量使工程量最少，以有效降低工 程总投资，发挥最大工程效益。
二、渡槽的型式及组成
1、渡槽的类型 按槽身断面形式分为U形槽、矩形槽、抛物
线形槽及圆管槽等。 按支承结构分为梁式渡槽、拱式渡槽、桁架
式渡槽、斜拉式渡槽、组合式渡槽等。
2、渡槽的组成 渡槽一般由进口段、出口段、槽身及支承结
构等部分组成。
三、渡槽的总体布置
（一）槽址选择 （1）应选择在地形、地质条件有利的地方。 （2）跨越河流的渡槽，槽址应稳定，水流顺直。 （3）便于泄水闸等建筑物的布置。 （4）施工、管理及应用方便。
第六节 倒虹吸管
一、倒虹吸管的特点和使用条件
倒虹吸管属于渠系交叉建筑物，是指设置在渠道与河 流、山沟、谷地、道路等相交叉处的压力管道。其特点是 两端与渠道相接，而中间向下弯曲。与渡槽相比，具有结 构简单、造价较低、施工方便等优点。但是，输水时水头 损失较大，运行管理不如渡槽方便。
5、排水
设置排水，可以降低作用在衬砌上的外水压力。
（三）出口段
有压隧洞出口，绝大多数设有工作闸门、启闭机室、 渐变段、消能设施等。
四、水工隧洞的衬砌计算
（一）荷载及其组合
水电站调压室
5.差动式调压室
由两个直径不同的同心圆筒组成，中间的圆筒直 径较小，上有溢流口，称为升管，其底部以阻力 孔口与外室相通。 特点：外室直径较大， 起盛水及保证稳定的 作用。所需容积较小， 水位波动衰减得也较快。但其构造复杂，施工难 度大，造价高。
(6) 气垫式调压室
第四节 简单式和阻抗式调压室的水 位波动计算
3．等出力方程 调压室水位发生一微小变化x，调速器使水轮机 的流量相应地改变一微小数值q ，以维持出力不 变，压力管道的水头损失为h wm，由此得等式：
当水轮机的水头和流量变化不大时，可近似地假 定效率保持不变，即等出力方程为：
第三节 调压室的基本类型
一、调压室的基本布置方式 1、上游调压室（引水调压室） 2、下游调压室（尾水调压室） 3、上下游双调压室系统 4、上游双调压室系统
研究调压室水位波动的目的： （1）求出调压室中可能出现的最高Z max和最低 涌波水位Z min及其变化过程，从而决定调压室的 高度和引水道的设计内水压力及布置高程。 （2）根据波动稳定的要求，确定调压室所需的最 小断面积。
二、调压室的基本方程
1．连续方程 根据水流连续性 定律，水轮机在 任何时刻所需要 的流量Q系由两 部分组成：来自引水道的流量f V和调压室 流出的流量F d Z/d t
二、对调压室的基本要求
（1） 调压室的应尽量靠近厂房，以缩短压力管道 的长度。 （2） 能较充分地反射压力管道传来的水锤波。 （3） 调压室的工作必须是稳定的。 （4） 正常运行时，水头损失要小。为此调压室底 部和压力管道连接处应具有较小的断面积，以减 小水流通过调压室底部的水头损失。 （5） 工程安全可靠，施工简单方便，造价经济合 理。
课件：平水建筑物布设
第4章平水建筑物布设电站建筑物。
调压室示意图)1. 上游调压室（引水调压室）调压室布置在厂房上游的有压引水道上，如下图所示，这种布置方式适用于厂房上游有压引水道比较长的情况，应用最为广泛。
2. 下游调压室(尾水调压室)（二）调压室的基本类型1. 简单圆筒式调压室简单圆筒式调压室的特点是自上而下具有相同的断面，结构形式简单，反射水击波的效果好，一般多用于低水头式小流量的水电站。
2. 阻抗式调压室将简单圆筒式调压室底部收缩成孔口式或用小于引水道断面的连接管与引水道相接，即成阻抗式调压室。
由于阻抗的存在使反射水击波的效果较差，引水道可能受水击的影响。
一般用于引水道较短的中、低水头电站。
3. 双室式调压式双室式调压式是由一断面较小的竖井和断面扩大的上下贮水室组成。
适用于水头较高和水库工作深度较大的水电站。
5. 差动式调压室差动式调压室由两个直径不同的同心圆组成。
外筒称为大室，起贮水及其保证稳定的作用；内筒直径较小，上有溢流口，通常称为升管，其底部以阻力孔口与大室相通。
一般适用于地形和地质条件不允许扩大断面的中高水头水电站，在我国采用较多。
气压式或半气压式调压调压井通常离厂房及边坡较近，如围岩单薄或破碎，其渗水可能使山坡坍滑，危及厂房安全。
故，对安全度与防渗性能要求较高，一般采用钢筋混凝土结构，也有采用锚杆使井壁与围岩连成整体，在井身则设置钢筋网。
若围岩新鲜完整，亦可采用喷锚护面甚至不加衬护，但需分析论证漏水对边坡的影响，并采取相应的工程措施。
当采用调压塔时应进行结构抗裂或限裂验算。
当采用调压井时，应根据具体情况进行防渗或限裂验算。
《水电站》作业答案及评分标准
第一次作业1. 论述水轮机的基本类型和分类方法(1) 实际水流利用条件千差万别，各种形式的水轮机可以最大限度的利用水能。
1′(2) 水轮机可按能量利用特征、水流特征、转轮结构特征分类。
1′ (3) 水轮机的主要类型可以归纳如下： 4′⎧⎧⎪⎪⎧⎪⎪⎨⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎧⎪⎨⎪⎨⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎩⎪⎩⎩⎪⎪⎧⎪⎪⎨⎪⎪⎪⎩⎩混流式轴流定浆式轴流式轴流转浆式斜流式反击式全贯流式伸缩式 水轮机贯流式半贯流式竖井式灯泡式水斗式（切击式）冲击式斜击式双击式(4) 水轮机按能量转换特征分为两类，为反击式和冲击式:反击式水轮机既利用水流的动能也利用水流的势能； 冲击式水轮机只利用水流的动能。
a.反击式水轮机按转轮区内水流相对于主轴流动方向的不同可分为:混流式（水流辐向进，轴向出）; 轴流式（水流轴向进，轴向出）;斜流式（水流沿着与主轴成某一角度的方向流动）; 贯流式（机组在流道中间，周围过水）。
其中:轴流式水轮机根据其转轮叶片在运行中能否转动，可分为:轴流定桨式和轴流转桨式.贯流式水轮机根据其发电机装置形式的不同，可分为:全贯流式和半贯流式。
b.冲击式水轮机按射流冲击转轮的方式不同可分为:水斗式、斜击式和双击式三种。
2′(5) 各种水轮机的适用水头不一样。
水斗式水轮机的适用水头约为300～1700m ，混流式水轮机约为20～700m ，轴流式水轮机约为3～80m ，斜流式水轮机约为40～200m ，贯流式水轮机约为1～25m 。
2′2.绘出混流式水轮机的示意图（沿主轴剖面图及沿蜗壳中心线平面图，图中应标明其主要部件的名称）。
图1混流式水轮机沿主轴剖面图 6′图2混流式水轮机沿蜗壳中心线平面图 4′3.比较混流式、轴流式和水斗式水轮机各主要部件的特征.评分标准：本题中前四种部件是主要方面，学生作答只要涵盖参考答案基本内容即可得分，不要求完全一致。
精品文档。
3欢迎下载第二次作业1. 试分析尾水管的工作原理，推导尾水管回收的能量表达式。
浅谈水电站调压室的设置
浅谈水电站调压室的设置陈德润;涂忆【摘要】调压室是一种修建在水电站压力引水隧洞与高压水道之前或长的压力引水管道之间的建筑物.根据其布置形式,可以分为调压井或调压塔,调压井为利用地形从山中开挖出的井筒式,调压塔为在地面上修建的塔式.当水轮发电机突然增加或丢弃负荷时,水轮机的导叶将会关闭,在此时压力水道中将产生水锤,水锤波在压力水道中往返传播,引起压力的升降,在正水锤时,由于水锤波引起水压力增加,此时就需要加强整个压力引水道的结构和水轮机的强度,在负水锤时,为了防止产生真空,可能要求降低引水道的高程,从而加大设计水压力.过大的水锤压力不仅增加水工建筑物和水轮发电机组的造价,同时也给电力系统的稳定产生影响,因此需要修建调压室来改善水锤压力波.【期刊名称】《黑龙江水利科技》【年(卷),期】2017(045)012【总页数】3页(P133-135)【关键词】调压室;水锤波;水轮机;引水隧洞;高压水道【作者】陈德润;涂忆【作者单位】黔南布依族苗族自治州水利水电勘测设计研究院,贵州都匀558000;黔南布依族苗族自治州水土保持站,贵州都匀558000【正文语种】中文【中图分类】TV732.51 调压室的作用及设置调压室的条件1.1 调压室的作用1)由于调压室具有自由水面和扩大断面，由高压水道传来的正水锤波到达调压室后，就会立即产生负水锤波反射回去，阻止了正水锤波向上游继续传播，使引水道中只有很小的压力升高，因而其结构厚度可以减小。
2)可以改善机组在负荷变化时的运行条件。
3)减少引水系统中的水锤压力。
1.2 调压室设置的条件调压室的作用主要是在于减少水锤的影响，设置调压室需要增加投资，因此根据影响水锤压力大小的主要因素来判断是否需要建造调压室是十分有必要的，一般根据下式来判断是否需要设置调压室，当下式成立时，则需要建造调压室：∑Livi>KH0(1)式中：∑Livi为引水系统中具有相同流速的各段长度与其流速乘积的总和，m2/s；H0为水电站最小水头，m；K为k可采用16-20，在系统中所占比重不大时k可取值范围为20-50。
国开水利水电工程建筑物(1175)考试必备 精心汇总近5年试卷简答题
简答题目录1、不同地基上的水闸，地下轮廓线的布置有什么不同？为什么？2、根据调压室在水电站中的功用，调压室设计应满足哪些基本要求？3、拱坝坝身泄水的方式有哪些？其适用条件如何？4、拱坝的工作原理与重力坝有何不同？5、拱坝应力分析中拱梁分载法的基本原理是什么？6、何为坝式水电站？坝式水电站有哪些特点？7、何为水电站的理论出力？何为水电站的实际出力？水电站的发电量如何计算？8、简述水力发电的基本原理。
9、简述水闸底板的型式和作用。
10、简述土石坝砂砾石地基处理的目的及防渗措施。
11、简述土石坝渗流分析的目的和内容。
12、山岩压力与弹性抗力有何不同？13、什么叫土石坝的渗透变形？防止渗透变形的工程措施有哪些？14、水电站调压室的功用有哪些？15、水电站压力前池布置应考虑哪些因素？16、水工建筑物按其作用分为哪几种类型？17、水工隧洞衬砌的作用是什么？18、水利工程的水利水电工程建筑物与一般的工业与民用建筑物相比有什么特点？19、提高混凝土重力坝坝体抗滑稳定性的工程措施有哪些？20、为何土石坝稳定分析只进行局部稳定验算，而不进行整体稳定验算？土石坝失稳的原因有哪些？21、为什么要对混凝土重力坝的坝体混凝土进行分区？一般分为哪几个区？22、为什么要对水利枢纽及水工建筑物进行分等分级？如何进行分等分级？23、温度荷载对拱坝的应力和稳定有何影响？24、溢流坝孔口设计的主要内容有哪些？25、与其他坝型比较，拱坝主要具有哪些特点？26、重力坝地基处理时帷幕灌浆和固结灌浆的作用是什么？27、重力坝应力分析中材料力学法的基本假设有哪些？28、作用于重力坝上的荷载有哪些？为什么要进行荷载组合？1、不同地基上的水闸，地下轮廓线的布置有什么不同？为什么？答：(l)牯性土闸基地下轮廓线的布置：主要考虑如何降低闸底渗透压力，以增加闸室稳定性。
为此，防渗设施常采用水平铺盖，而不用板桩，以免破坏天然土的结构，造成集中渗流。
排水设施可前移到闸底板下，以降低底板上的渗透压力并有利于粘土加速固结。
水工建筑物-水电站建筑物练习题 (2)
水工建筑物-水电站建筑物一、判断题:1. 河床式厂房的特点是厂房本身挡水。
( √)2. 确定水轮机的安装高程时，下游尾水位取得愈低愈好。
( ×)3．水电站厂房安装间的底板高程尽量与发电机层同高。
( × )4．调速器与其辅助设备一起构成了水轮机的调节系统。
( √)5、整治河道、控导主流是保证防洪安全的首要工作。
( √)6．压力钢管末端必须设置阀门。
（×）7．水电站厂房的平面尺寸是由下部块体结构决定的。
（×）8．水电站厂房的发电机层在任何情况下都必须高于下游最高尾水位。
（×）9．反击式水轮机的特征是：同一时间内所有转轮叶片之间的流道都由水流通过。
（√）二、单项选择题：1. 电站厂房位于拦河坝的下游，紧接坝后，在结构上与大坝用永久缝分开，发电用水由坝内高压管道引入厂房。
这种水电站的开发方式称为（A）。
a、坝后式b、引水式c、混合式d、河床式2. 在一个河段上，先通过建坝集中一部分落差后，再通过有压引水道集中坝后河段上另一部分落差，形成了电站的总水头。
这种水电站的开发方式称为（C）。
a、坝后式b、引水式c、混合式d、河床式3．在水电站中，将水能转变为机械能，从而带动发电机发出电能的机械是（A）。
a、水轮机b、调速器c、转轮d、蜗壳4．水轮机的出力是（A）。
A．机组输出功率B．水轮机轴端输出功率C．机组容量5．压力前池或调压室离电站厂房（A）。
A．越近越好B．越远越好C．位于引水管线的中间6．冲击式水轮机转轮中的水流是（B）。
A．有压流B．无压流C．时而有压，时而无压三、多项选择题:1．按其集中水头的方式不同，可将水电站分为（A B D）三种基本类型。
a、坝式b、引水式c、河床式d、混合式2. 坝式水电站的特点是( B C D )。
a、水头高低决定坝高度b、坝高决定水头大小c、电站规模大d、水头不高3．河床式水电站厂房的特点是( A C D )。
a、水头高度决定厂房高度b、厂房高度决定水头大小c、厂房本身挡水d、适用低水头4．根据水电站的( A B D )正确进行水轮机选择是水电站中主要设计任务之一。
调压室的功用、要求及设置条件
调压室的功用、要求及设置条件一、调压室的功用在较长的压力引水系统中，为了降低高压管道的水击压力，满足机组调节保证计算的要求，常在压力引水道与压力管道衔接处建造调压室。
调压室将有压引水系统分成两段：上游段为压力引水道，下游段为压力管道。
调压室的功用可归纳为以下三点：(1) 反射水击波。
基本上避免了（或减小）压力管道传来的水击波进入压力引水道。
(2) 减小水击压力(压力管道及厂房过水部分)，缩短了压力管道的长度。
(3) 改善机组在负荷变化时的运行条件。
二、调压室的基本要求根据其功用，调压室应满足以下基本要求：(1) 调压室尽量靠近厂房，以缩短压力管道的长度。
(2) 调压室应有自由水表面和足够的底面积，以保证水击波的充分反射；(3) 调压室的工作必须是稳定的。
在负荷变化时，引水道及调压室水体的波动应该迅速衰减，达到新的稳定状态；(4) 正常运行时，水流经过调压室底部造成的水头损失要小。
为此调压室底部和压力管道连接处应具有较小的断面积。
(5) 结构安全可靠，施工简单方便，造价经济合理。
三、调压室的设置条件调压室是改善有压引水系统、水电站运行条件的一种可靠措施。
但调压室一般尺寸较大，投资较大，工期长，特别是对于低水头电站。
调压室的造价可能占整个引水系统造价的相当大的比例。
因此是否设置调压室，应在机组过流系统调节保证计算和机组运行条件分析的基础上，考虑水电站在电力系统中的作用、地形及地质条件、压力管道的布置等因素，进行技术经济比较后加以确定。
1．上游调压室的设置条件初步分析时，可用水流加速时间(也可称为压力引水道的时间常数)Tw来判断，设置上游调压室的条件：Tw的物理意义：在水头Hp作用下，不计水头损失时，管道内水流速度从0增大到V所需的时间。
显然，Tw越大，水击压力的相对值也越大，对机组调节过程的影响也越大。
[Tw ]——Tw的允许值，一般取2~4s。
[Tw]的取值与电站出力在电力系统中占的比重有关。
我国的调压室设计规范规定：(1) 当水电站单独运行时，或机组在电力系统中所占的比例超过50%时，取小值(2s)；(2) 当比重小于10%~20%时，可取大值。
