圆柱滚子轴承的型号的规格
圆柱滚子轴承型号代码大全(最全版)
圆柱滚子轴承型号代码大全（最全版）NNCL4912CV SKF圆柱滚子轴承【内径60外径85厚度25】NNCF4912CV SKF圆柱滚子轴承【内径60外径85厚度25】NNC4912CV SKF圆柱滚子轴承【内径60外径85厚度25】NNF5011ADB-2LSV SKF圆柱滚子轴承【内径55外径90厚度46】NNCF5011CV SKF圆柱滚子轴承【内径55外径90厚度46】NNF5010ADB-2LSV SKF圆柱滚子轴承【内径50外径80厚度40】NNCF5010CV SKF圆柱滚子轴承【内径50外径80厚度40】NNF5009ADB-2LSV SKF圆柱滚子轴承【内径45外径75厚度40】NNCF5009CV SKF圆柱滚子轴承【内径45外径75厚度40】NNF5008ADB-2LSV SKF圆柱滚子轴承【内径40外径68厚度38】NNCF5008CV SKF圆柱滚子轴承【内径40外径68厚度38】NNF5007ADB-2LSV SKF圆柱滚子轴承【内径35外径62厚度36】NNCF5007CV SKF圆柱滚子轴承【内径35外径62厚度36】NNF5006ADB-2LSV SKF圆柱滚子轴承【内径30外径55厚度34】NNCF5006CV SKF圆柱滚子轴承【内径30外径55厚度34】NNF5005ADB-2LSV SKF圆柱滚子轴承【内径25外径47厚度30】NNCF5005CV SKF圆柱滚子轴承【内径25外径47厚度30】NNF5004ADB-2LSV SKF圆柱滚子轴承【内径20外径42厚度30】NNCF5004CV SKF圆柱滚子轴承【内径20外径42厚度30】NCF18/1120V SKF圆柱滚子轴承【内径1120外径1360厚度106】NCF29/1000V SKF圆柱滚子轴承【内径1000外径1320厚度185】NCF28/1000V SKF圆柱滚子轴承【内径1000外径1220厚度128】NCF18/1000V SKF圆柱滚子轴承【内径1000外径1220厚度100】NCF29/950V SKF圆柱滚子轴承【内径950外径1250厚度175】NCF28/950V SKF圆柱滚子轴承【内径950外径1150厚度118】NCF18/950V SKF圆柱滚子轴承【内径950外径1150厚度90】NCF29/900V SKF圆柱滚子轴承【内径900外径1180厚度165】NCF28/900V SKF圆柱滚子轴承【内径900外径1090厚度112】NCF18/900V SKF圆柱滚子轴承【内径900外径1090厚度85】NCF29/850V SKF圆柱滚子轴承【内径850外径1120厚度155】NCF28/850V SKF圆柱滚子轴承【内径850外径1030厚度106】NCF18/850V SKF圆柱滚子轴承【内径850外径1030厚度82】NCF29/800V SKF圆柱滚子轴承【内径800外径1060厚度150】NCF28/800V SKF圆柱滚子轴承【内径800外径980厚度106】NCF18/800V SKF圆柱滚子轴承【内径800外径980厚度82】NCF29/750V SKF圆柱滚子轴承【内径750外径1000厚度145】NCF28/750V SKF圆柱滚子轴承【内径750外径920厚度100】NCF18/750V SKF圆柱滚子轴承【内径750外径920厚度78】NCF29/710V SKF圆柱滚子轴承【内径710外径950厚度140】NCF28/710V SKF圆柱滚子轴承【内径710外径870厚度95】NCF18/710V SKF圆柱滚子轴承【内径710外径870厚度74】NCF29/670V SKF圆柱滚子轴承【内径670外径900厚度136】NCF28/670V SKF圆柱滚子轴承【内径670外径820厚度88】NCF18/670V SKF圆柱滚子轴承【内径670外径820厚度69】NCF29/630V SKF圆柱滚子轴承【内径630外径850厚度128】NCF28/630V SKF圆柱滚子轴承【内径630外径780厚度88】NCF18/630V SKF圆柱滚子轴承【内径630外径780厚度69】NCF29/600V SKF圆柱滚子轴承【内径600外径800厚度118】NCF28/600V SKF圆柱滚子轴承【内径600外径730厚度78】NCF18/600V SKF圆柱滚子轴承【内径600外径730厚度60】NCF30/560V SKF圆柱滚子轴承【内径560外径820厚度195】NCF29/560V SKF圆柱滚子轴承【内径560外径750厚度112】NCF28/560V SKF圆柱滚子轴承【内径560外径680厚度72】NCF18/560V SKF圆柱滚子轴承【内径560外径680厚度56】NCF30/530V SKF圆柱滚子轴承【内径530外径780厚度185】NCF29/530V SKF圆柱滚子轴承【内径530外径710厚度106】NCF28/530V SKF圆柱滚子轴承【内径530外径650厚度72】NCF18/530V SKF圆柱滚子轴承【内径530外径650厚度56】NCF30/500CV SKF圆柱滚子轴承【内径500外径720厚度167】NCF29/500V SKF圆柱滚子轴承【内径500外径670厚度100】NCF28/500V SKF圆柱滚子轴承【内径500外径620厚度72】NCF18/500V SKF圆柱滚子轴承【内径500外径620厚度56】NCF3096CV SKF圆柱滚子轴承【内径480外径700厚度165】NCF2996V SKF圆柱滚子轴承【内径480外径650厚度100】NCF2896V SKF圆柱滚子轴承【内径480外径600厚度72】NCF1896V SKF圆柱滚子轴承【内径480外径600厚度56】NCF3092CV SKF圆柱滚子轴承【内径460外径680厚度163】NCF2992V SKF圆柱滚子轴承【内径460外径620厚度95】NCF2892V SKF圆柱滚子轴承【内径460外径580厚度72】NCF1892V SKF圆柱滚子轴承【内径460外径580厚度56】NCF3088CV SKF圆柱滚子轴承【内径440外径650厚度157】NCF2988V SKF圆柱滚子轴承【内径440外径600厚度95】NCF2888V SKF圆柱滚子轴承【内径440外径540厚度60】NCF1888V SKF圆柱滚子轴承【内径440外径540厚度46】NCF3084CV SKF圆柱滚子轴承【内径420外径620厚度150】NCF2984CV SKF圆柱滚子轴承【内径420外径560厚度82】NCF1884V SKF圆柱滚子轴承【内径420外径520厚度46】NCF3080CV SKF圆柱滚子轴承【内径400外径600厚度148】NCF2980CV SKF圆柱滚子轴承【内径400外径540厚度82】NCF1880V SKF圆柱滚子轴承【内径400外径500厚度46】NCF3076CV SKF圆柱滚子轴承【内径380外径560厚度135】NCF2976CV SKF圆柱滚子轴承【内径380外径520厚度82】NCF1876V SKF圆柱滚子轴承【内径380外径480厚度46】NCF3072CV SKF圆柱滚子轴承【内径360外径540厚度134】NCF2972CV SKF圆柱滚子轴承【内径360外径480厚度72】NCF1872V SKF圆柱滚子轴承【内径360外径440厚度38】NCF3068CV SKF圆柱滚子轴承【内径340外径520厚度133】NCF2968CV SKF圆柱滚子轴承【内径340外径460厚度72】NCF1868V SKF圆柱滚子轴承【内径340外径420厚度38】NCF3064CV SKF圆柱滚子轴承【内径320外径480厚度121】NCF2964CV SKF圆柱滚子轴承【内径320外径440厚度72】NCF1864V SKF圆柱滚子轴承【内径320外径400厚度38】NCF3060CV SKF圆柱滚子轴承【内径300外径460厚度118】NCF2960CV SKF圆柱滚子轴承【内径300外径420厚度72】NCF1860V SKF圆柱滚子轴承【内径300外径380厚度38】NCF3056CV SKF圆柱滚子轴承【内径280外径420厚度106】NCF2956CV SKF圆柱滚子轴承【内径280外径380厚度60】NCF1856V SKF圆柱滚子轴承【内径280外径350厚度33】NJG2352VH SKF圆柱滚子轴承【内径260外径540厚度165】NCF3052CV SKF圆柱滚子轴承【内径260外径400厚度104】NCF2952CV SKF圆柱滚子轴承【内径260外径360厚度60】NCF1852V SKF圆柱滚子轴承【内径260外径320厚度28】。

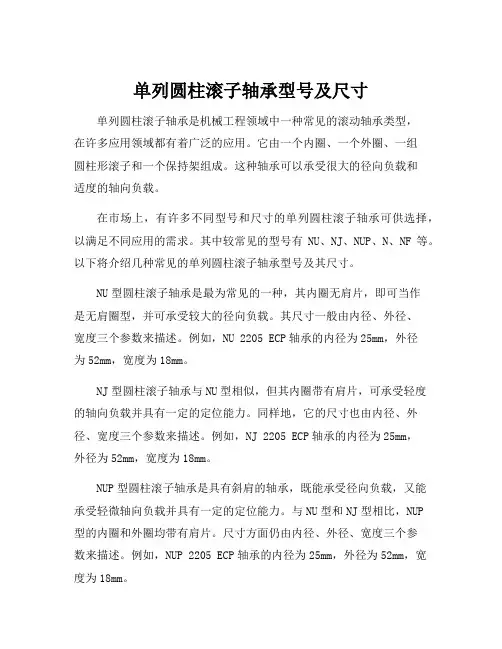

单列圆柱滚子轴承型号及尺寸
单列圆柱滚子轴承型号及尺寸单列圆柱滚子轴承是机械工程领域中一种常见的滚动轴承类型，在许多应用领域都有着广泛的应用。
它由一个内圈、一个外圈、一组圆柱形滚子和一个保持架组成。
这种轴承可以承受很大的径向负载和适度的轴向负载。
在市场上，有许多不同型号和尺寸的单列圆柱滚子轴承可供选择，以满足不同应用的需求。
其中较常见的型号有NU、NJ、NUP、N、NF等。
以下将介绍几种常见的单列圆柱滚子轴承型号及其尺寸。
NU型圆柱滚子轴承是最为常见的一种，其内圈无肩片，即可当作是无肩圈型，并可承受较大的径向负载。
其尺寸一般由内径、外径、宽度三个参数来描述。
例如，NU 2205 ECP轴承的内径为25mm，外径为52mm，宽度为18mm。
NJ型圆柱滚子轴承与NU型相似，但其内圈带有肩片，可承受轻度的轴向负载并具有一定的定位能力。
同样地，它的尺寸也由内径、外径、宽度三个参数来描述。
例如，NJ 2205 ECP轴承的内径为25mm，外径为52mm，宽度为18mm。
NUP型圆柱滚子轴承是具有斜肩的轴承，既能承受径向负载，又能承受轻微轴向负载并具有一定的定位能力。
与NU型和NJ型相比，NUP型的内圈和外圈均带有肩片。
尺寸方面仍由内径、外径、宽度三个参数来描述。
例如，NUP 2205 ECP轴承的内径为25mm，外径为52mm，宽度为18mm。
N型圆柱滚子轴承类似于NU型，但其外圈被固定在内圈上，因此无法相对旋转。
这种轴承主要用于支承轴、滚筒或其他部件。
尺寸方面也由内径、外径、宽度三个参数来描述。
NF型圆柱滚子轴承与N型相似，但外圈上有定位肩。
它适用于承受有限的轴向负载时具有定位能力的应用。
尺寸方面与其他类型的单列圆柱滚子轴承相似。
当选购单列圆柱滚子轴承时，需根据具体应用需求选择合适的型号和尺寸。
一般来说，内径、外径、宽度越大，轴承的承载能力也越大。
此外，还需要注意轴承使用的环境条件和工作温度范围，以选择合适的轴承材料和润滑方式。
对于安装和使用单列圆柱滚子轴承，也需要遵循一定的操作规范。
轴承标准尺寸
轴承标准尺寸
轴承的标准尺寸通常由国际标准化组织（ISO）和国际电工委
员会（IEC）等组织制定和发布。
以下是一些常见轴承标准尺
寸的示例：
1. 深沟球轴承：主要有以下常见尺寸系列：6000、6200、6300、6400等，内径范围从10mm到150mm。
2. 圆柱滚子轴承：常见尺寸系列有NU、NJ、NUP、N等，内
径范围从15mm到1000mm。
3. 球面滚子轴承：常见尺寸系列有222、223、230、231、232等，内径范围从20mm到2000mm。
4. 锥形滚子轴承：常见尺寸系列有302、303、313、320、322等，内径范围从15mm到240mm。
5. 推力球轴承：常见尺寸系列有511、512、513、514等，内
径范围从10mm到140mm。
此外，还有一些特殊尺寸和自定义尺寸的轴承，可以根据用户的需求进行定制。
需要注意的是，具体的轴承尺寸可能因不同的制造商和地区而有所不同，因此在选择轴承时最好参考相关的标准和制造商提供的规格表。

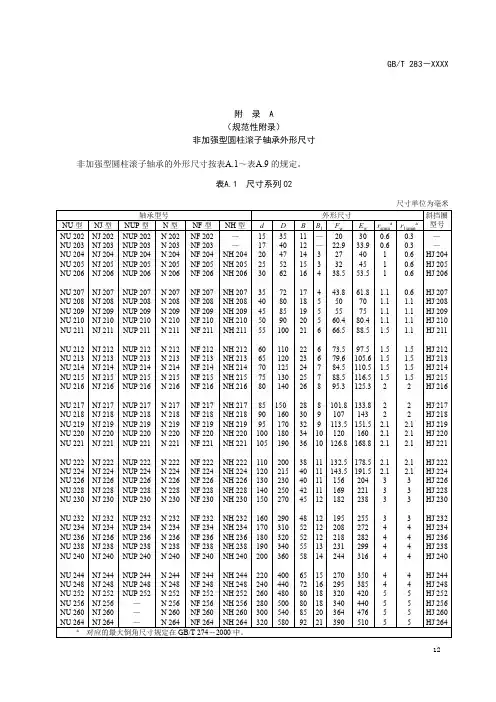

非加强型圆柱滚子轴承外形尺寸
A A
附 录 A
（规范性附录）
非加强型圆柱滚子轴承外形尺寸
非加强型圆柱滚子轴承的外形尺寸按表A.1～表A.9的规定。
表A.1 尺寸系列02
尺寸单位为毫米
表A.2 尺寸系列22
尺寸单位为毫米
表A.3 尺寸系列03
尺寸单位为毫米
表A.4 尺寸系列23
尺寸单位为毫米
表A.5 尺寸系列04
尺寸单位为毫米
表A.6 尺寸系列02的无内圈轴承
尺寸单位为毫米
表A.6（续）
尺寸单位为毫米
表A.7 尺寸系列03的无内圈轴承
尺寸单位为毫米
表A.8 尺寸系列02的无外圈轴承
尺寸单位为毫米
表A.9 尺寸系列03的无外圈轴承
尺寸单位为毫米。
圆柱滚子轴承型号
铜 / 尼龙 铜 / 尼龙 铜 / 尼龙 铜 / 尼龙 铜 / 尼龙 铜 / 尼龙 铜 / 尼龙 铜 / 尼龙 铜 / 尼龙 铜 / 尼龙 铜 / 尼龙
4500 NN3024K/W3… 120 180 46 229 390 5000 4000 NN3026K/W3… 130 200 52 286 480 4500 3800 NN3028K/W3… 140 210 53 297 520 4300 3600 NN3030K/W3… 150 225 56 330 570 4000 3400 NN3032K/W3… 160 240 60 369 655 3800 3200 NN3034K/W3… 170 260 67 457 800 3600 561 NN3036K/W3… 180 280 74 1000 594 NN3038K/W3… 190 290 75 1080 644 NN3040K/W3… 200 310 82 1140 809 NN3044K/W3… 220 340 90 1460 2600 2800 2200 3000 2400 3200 2600 2800
柱 滚 子 轴 承 圆 柱
轴
滚 驱动 162250GC NR 126 KC6… 130 200 46 5.1 子 轴 承 圆 柱 滚 驱动 162250HB NR 312 KC1… 60 130 46 3 子 轴 承 圆 柱 减定 162250HI NU 1211 C 50 100 27 0.9 滚 径机 子 70 76 12000 轴 256 294 7500 轴 330 473 7000
9000 NN3012K/W3… 60 95 26 73.7 106 10000 8500 NN3013K/W3… 65 100 26 76.5 116 9500 7500 NN3014K/W3… 70 110 30 96.8 150 8500 7000 NN3015K/W3… 75 115 30 96.8 150 8000 6700 NN3016K/W3… 80 125 34 119 186 7500 6300 NN3017K/W3… 85 130 34 125 204 7000 6000 NN3018K/W3… 90 140 37 138 216 6700 5600 NN3019K/W3… 95 145 37 142 232 6300 5300 NN3020K/W3… 100 150 37 151 250 6000 5000 NN3021K/W3… 105 160 41 190 305 5600 4800 NN3022K/W3… 110 170 45 220 360 5300
滚子轴承尺寸系列代号
滚子轴承尺寸系列代号
滚子轴承尺寸系列代号通常由一个字母和两位数字组成，其中字母表示轴承的类型，数字表示轴承内径的大小。
常见的滚子轴承尺寸系列代号包括：
- N系列：N代表圆柱滚子轴承，数字表示内径的大小，例如
N206代表内径为30mm的圆柱滚子轴承。
- NU系列：NU代表带有固定肩部的圆柱滚子轴承，数字表示
内径的大小，例如NU220代表内径为100mm的带有固定肩部的圆柱滚子轴承。
- NJ系列：NJ代表带有固定肩部的圆柱滚子轴承，数字表示
内径的大小，例如NJ308代表内径为40mm的带有固定肩部
的圆柱滚子轴承。
- QJ系列：QJ代表四点接触球轴承，数字表示内径的大小，
例如QJ214代表内径为70mm的四点接触球轴承。
- 222系列：222代表双列球型滚子轴承，数字表示内径的大小，例如22218代表内径为90mm的双列球型滚子轴承。
- 232系列：232代表双列柱形滚子轴承，数字表示内径的大小，例如23226代表内径为130mm的双列柱形滚子轴承。
以上是一些常见的滚子轴承尺寸系列代号，实际应用中还有其他不同的代号，具体根据不同的轴承品牌和型号而定。
推力圆柱滚子轴承型号及规格
GS81106 K81107 WS81107 GS81107 K81108 WS81108 GS81108 K81109 WS81109 GS81109 K81110 WS81110 GS81110 K81111 WS81111 GS81111 K81112 WS81112 GS81112 K81113 WS81113 GS81113 K81114 WS81114 GS81114 K81115
1.3 1.75 2.2 2.45 2.7 4.2 4.55 5.9 6.2
81234 81236 81238 81240 81244 81248 81252 81256
WS81232 GS81232 K81234 WS81234 GS81234 K81236 WS81236 GS81236 K81238 WS81238 GS81238 K81240 WS81240 GS81240 K81244 WS81244 GS81244 K81248 WS81248 GS81248 K81252 WS81252 GS81252 K81256 WS81256 GS81256
2.05 2.2 2.95 3.05 3.85 4 4.5 5.5 7.85
81156 81160 81164 81168 81172 81176 81180 81184 81188
GS81152 K81156 WS81156 GS81156 K81160 WS81160 GS81160 K81164 WS81164 GS81164 K81168 WS81168 GS81168 K81172 WS81172 GS81172 K81176 WS81176 GS81176 K81180 WS81180 GS81180 K81184 WS81184 GS81184 K81188
圆柱滚子轴承规格型号表
圆柱滚子轴承规格型号表
圆柱滚子轴承内部结构采用滚子呈90°相互垂直交叉排列（这也是交叉滚子轴承的名称由来），滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜或滚子之间相互磨察，有效防止了旋转扭矩的增加。
圆柱滚子与滚道为线接触轴承。
负荷能力大，主要承受径向负荷。
滚动体与套圈挡边摩擦小，适于高速旋转。
根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及NNU、NN等双列圆柱滚子轴承。
该轴承是内圈、外圈可分离的结构。
圆柱滚子轴承规格型号：。
SKF圆柱滚子轴承型号收录
SKF轴承 SKF316115 550mm 800mm 260mm 圆柱滚子轴承
SKF轴承 SKF316115/VJ202 550mm 800mm 520mm 圆柱滚子轴承
SKF轴承 SKF316189 480mm 700mm 260mm 圆柱滚子轴承
SKF轴承 SKF316043 900mm 1220mm 840mm 圆柱滚子轴承
SKF轴承 SKF316053 560mm 680mm 45mm 圆柱滚子轴承
SKF轴承 SKF316062 380mm 540mm 150mm 圆柱滚子轴承
SKF轴承 SKF316077A 440mm 620mm 225mm 圆柱滚子轴承
SKF轴承 SKF315513 600mm 870mm 640mm 圆柱滚子轴承
SKF轴承 SKF315523 485mm 740mm 40mm 圆柱滚子轴承
SKF轴承 SKF315526 606.667mm 920mm 640mm 圆柱滚子轴承
SKF轴承 SKF315583C 320mm 480mm 175mm 圆柱滚子轴承
SKF轴承 NNU4924/W33 120mm 165mm 45mm 圆柱滚子轴承
SKF轴承 NNU4922K/W33 110mm 150mm 40mm 圆柱滚子轴承
SKF轴承 NNU4922/W33 110mm 150mm 40mm 圆柱滚子轴承
SKF轴承 NNU4920K/W33 100mm 140mm 40mm 圆柱滚子轴承
SKF轴承 NNU4920/W33 100mm 140mm 40mm 圆柱滚子轴承
圆柱滚子轴承规格及应用
圆柱滚子轴承规格及应用圆柱滚子轴承是滚动轴承中的一种。
由于其结构简单、负载能力高、刚度大、摩擦系数小等优点，被广泛应用于各种重载和超重载的机械设备中。
本文将介绍圆柱滚子轴承的规格及其应用。
一、圆柱滚子轴承规格圆柱滚子轴承的规格主要由内径、外径、宽度、重量和负载能力等几个方面来确定。
以下是一些常用圆柱滚子轴承规格参数的介绍：1. 内径内径是圆柱滚子轴承的最基本参数之一，通常以毫米（mm）为单位表示。
内径越大，轴承的承载能力也就越高。
2. 外径外径是圆柱滚子轴承的另一个基本参数，同样以毫米（mm）为单位表示。
大多数圆柱滚子轴承的外径大小都很接近直径。
3. 宽度宽度是圆柱滚子轴承的第三个基本参数，通常以毫米（mm）为单位表示。
宽度决定了轴承的稳定性和承载能力，因此通常越宽的轴承越能承受更大的负载。
4. 重量重量是圆柱滚子轴承的一个重要参数，通常以千克（kg）为单位表示。
轴承重量的大小与其内径、外径和宽度等参数有关，但并不是哪个参数越大，它的重量就越大。
5. 负载能力负载能力是圆柱滚子轴承的最重要参数之一，它决定了轴承的最大承载能力。
负载能力通常以kN（千牛顿）为单位表示，包括基本动载荷和额定静载荷两部分。
二、圆柱滚子轴承的应用圆柱滚子轴承具有接近理想的滚动性能和很高的负载能力，它广泛应用于各种机械设备中。
下面是圆柱滚子轴承的主要应用领域：1. 钢铁、矿山和冶金行业这个行业的机械设备通常需要大色、高速和重载，所以它们的轴承都要经受如此高的挑战。
圆柱滚子轴承可以满足这些挑战，因此它们在这个行业的矿山机械和冶金装备中得到了广泛应用。
2. 电力行业电力行业的设备通常很重，需要承受大量重载和冲击负荷。
圆柱滚子轴承可以承受这些挑战，因此被广泛用于涡轮发电机、水轮发电机和核电设备。
3. 工程机械行业工程机械行业的设备需要承受大量的振动和冲击负荷。
圆柱滚子轴承可以满足这些挑战，因此被广泛用于挖掘机、装载机、压路机和起重机等设备。
圆柱滚子轴承-NSK
NU NJ N NF NHNNNNU NUP 内径20～65mm …… B 84～B 89页内径70～160mm …… B 90～B 97页内径170～500mm …… B 98～B10l页内径20～320 ……… B102～B105页内径25～360 ……… B106～B109页圆柱滚子轴承单列圆柱滚子轴承圆柱滚子轴承L形挡边圈双列圆柱滚子轴承有关四列圆柱滚子轴承，编录于B294～B303页。
结构，形状和特性根据圆柱滚子轴承套圈挡边的有无，分以下各种形状。
NU 型、N 型、NNU 型及NN 型适用于自由侧轴承。
NJ 型、NF 型，可以承受一定程度的一个方向的轴向载荷，NH 型及NUP 型作为固定侧轴承使用。
NH 型圆柱滚子轴承是由NJ 型圆柱滚子轴承和L 形挡边圈组装而成的。
NUP 型轴承在安装时请将挡圈的刻字侧朝外。
轴承系列冲压保持架（Ｗ）铜合金车制保持架（Ｍ）聚酰胺成形保持架（Ｔ）ＮＵ１０＊＊—１００５１０／５００—Ｎ２＊＊ＮＵ４２０４２３０２３２２６４—ＮＵ２＊＊２２８２３０２３２２６４—ＮＵ２＊＊Ｅ２０５Ｅ ２１３Ｅ２１４Ｅ ２２６Ｅ２０４ＥＮＵ２２＊＊２２０４２２３０２２３２２２５２—ＮＵ２２＊＊Ｅ——２２２１Ｅ ２２２６Ｅ２２０４Ｅ ２２２０ＥＮ３＊＊３０４３３０３３２３５２—ＮＵ３＊＊３１２３３０３３２３５２—ＮＵ３＊＊ＥＥ３０５Ｅ ３１１Ｅ３１２Ｅ ３２４Ｅ３０４ＥＮＵ２３＊＊２３０４～～～～～～～～～～～～２３０４Ｅ ２３２０Ｅ～～～～～～～～４０５４１６～４１７４３０～２３２０２３２２２３４０——ＮＵ２３＊＊＊＊～２３２１Ｅ２３２４Ｅ—２０＋１０００—１０２０５０＋１５００—１５５０１２０＋２０００—２０１２０２００＋２５００—２５２００２５０＋３０００—３０２５０３１５＋３５００—３５３１５４００＋４０００—４０４００５００＋４５０——轴承公称内径d(mm)超过 到上下上下 一般标准的圆柱滚子轴承，如表 ｌ 所示，使用冲压保持架或车制保持架。
舍弗勒（FAG）精密双列圆柱滚子NN和NNU轴承样本
FAG超精密圆柱滚子轴承代码N 10 13 -K -M1 -SPHCN 10 13-C-K -PVPA-SPN 10 13-C-K HS-PVPA-SPN 10 13-C-K-DLR-HS-PVPA-SPHCN 10 13-C-K -PVPA-SP-H193N 19 20 -K -M1 -SP -C2轴承类型N圆柱滚子轴承，单列内圈上有挡边外圈上无挡边HCN圆柱滚子轴承，单列陶瓷滚子内圈上有挡边外圈上无挡边尺寸系列19轻载系列10中载系列内径代码06 6 · 5 = 30 mm088 · 5 = 40 mm改型设计C内部设计更改锥形内孔K锥孔 (锥度 1:12)径向游隙C2标准径向游隙R40.50特殊径向游隙；精度等级为SP和U P的轴承采用C1NA径向游隙规格标准规格H193半数滚子(提高转速)精度SP特殊精度UP超精密保持架M1黄铜保持架，滚子引导PVPA实体P EE K保持架(聚醚乙酮)外圈引导特殊设计HS高速钢质滚子轴承外部形式直接润滑直接润滑并集成了O型密封圈NNU 49 20- S-K-M-SPNN 30 20-AS-K-M-SPNN 30 20-AS-K-M-SP-C2轴承类型NNU圆柱滚子轴承，双列外圈上有挡边内圈上无挡边NN圆柱滚子轴承，双列内圈上有挡边外圈上无挡边尺寸系列49轻载系列30中载系列内径代码06 6 · 5 = 30 mm088 · 5 = 40 mm 径向游隙C2标准径向游隙R40.50个别的径向游隙特别介绍精度等级为SP和U P的轴承采用C1NA径向游隙规格精度SP特殊精度UP超精密保持架M保持架，滚子引导锥形内孔K锥孔 (锥度 1:12)外部形式S外圈上有润滑沟槽和孔AS外圈上有润滑沟槽和孔，适于NN30系列请见“安装指导”一节中关于圆柱滚子轴承游隙调整的说明型号示例标准设计圆柱孔NN U4918-S-K-M-SP NN U4918-S-M-SPNN3018-AS-K-M-SP NN3018-AS-M-SP请见“安装指导”一节中关于圆柱滚子轴承游隙调整的说明型号示例标准设计圆柱孔NN U4934-S-K-M-SP NN U4934-S-M-SPNN3034-AS-K-M-SP NN3034-AS-M-SP请见“安装指导”一节中关于圆柱滚子轴承游隙调整的说明型号示例标准设计圆柱孔NN U4976-S-K-M-SP NN U4976-S-M-SPNN3076-AS-K-M-SP NN3076-AS-M-SP请见“安装指导”一节中关于圆柱滚子轴承游隙调整的说明型号示例标准设计圆柱孔NN U4992-S-K-M-SP NN U4992-S-M-SPNN3092-AS-K-M-SP NN3092-AS-M-SP。
圆柱滚子轴承型号规格尺寸表【干货合集】
都说工欲善其事必先利其器，这句话是很有道理的，机器在日常生活中可以说是必不可少的，尤其是一些机械类器具，例如生活中常见的机车车辆。
如果你仔细观察过这些机器的话，那一定能发现它们的共同点，它们的构造都离不开圆柱滚子轴承，由此可见，圆柱滚子轴承对于机械制造有多重要了。
今天小编就为大家带来了圆柱滚子轴承型号规格尺寸表，圆柱滚子轴承的类型及构造、特点，以供大家了解，下面赶紧来看看吧！在介绍圆柱滚子轴承型号规格尺寸之前，我们先来简单了解一下什么是圆柱滚子轴承。
滚动体是圆柱滚子的向心滚动轴承。
圆柱滚子轴承内部结构采用滚子呈平行排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜或滚子之间相互摩擦，有效防止了旋转扭矩的增加。
圆柱滚子轴承型号规格尺寸表：圆柱滚子轴承的类型：分为以下几种1.单列圆柱滚子轴承单列圆柱滚子轴承根据套圈挡边结构的不同分为外圈无挡边，而内圈有双挡边的N型和内圈无挡边而外圈有双挡边的NU型结构，N型或NU型轴承均能在一定范围内允许轴相对于轴承箱做双向位移，多用作非定位轴承。
NJ 型的特点为外圈有双挡边而内圈为单挡边，NF型则为内圈双挡边而外圈单挡边结构，NJ和NF型的特点是可允许机轴在一个方向产生轴向位移。
根据不同的使用场合，NU型与NJ型还可与HJ型斜挡圈组合使用。
2.双列圆柱滚子轴承双列圆柱滚子轴承有圆柱内孔和圆锥内孔两种结构，该类轴承具有结构紧凑、刚性大、承载能力大、受负荷后变形小等优点，特别适用于机床主轴支承，NN型轴承的结构特点是内圈两侧带挡边外圈无挡边，而NU型轴承则为外圈两侧有挡边而内圈无挡边，这两种型式轴承均不限制轴与外壳间的相对轴向位移，用作非定位轴承。
3.四列圆柱滚子轴承用于冷、热轧机、开胚机等重型机械上，轴承为分离式，轴承套圈和滚动体组件可方便分离，轴承的清洗、检查和拆装均很方便。
后缀带E的轴承为近年来进过优化设计的加强型圆柱滚子轴承，具有较高的负荷能力，应优先选用，圆柱滚子轴承一般不允许轴相对外壳倾斜。
常用滚动轴承主要尺寸及性能参数
常用滚动轴承主要尺寸及性能参数
1.内外圈直径
1)单列圆柱滚子轴承：内外圈直径d=17-320mm，最大负荷P≤440kN；
2)双列圆柱滚子轴承：内外圈直径d=20-720mm，最大负荷P≤840kN；
3)四列圆柱滚子轴承：内外圈直径d=15-240mm，最大负荷P≤280kN；
2.滚动体尺寸
1)单列、双列圆柱滚子轴承：滚动体尺寸d1=8-220mm，最大负荷
P≤440kN；
2)四列圆柱滚子轴承：滚动体尺寸d1=7-110mm，最大负荷P≤280kN；
3.轴承架孔直径
1)单列圆柱滚子轴承：轴承架孔直径d2=17-200mm，架身有效长度
L≤160mm；
2)双列圆柱滚子轴承：轴承架孔直径d2=20-170mm，架身有效长度
L≤160mm；
3)四列圆柱滚子轴承：轴承架孔直径d2=15-140mm，架身有效长度
L≤150mm；
4.轴的直径
1)单列圆柱滚子轴承：轴的直径d3=20-200mm，轴线与滚动体轴向间
隙≤0.3mm；
2)双列圆柱滚子轴承：轴的直径d3=15-200mm，轴线与滚动体轴向间隙≤0.3mm；
3)四列圆柱滚子轴承：轴的直径d3=10-130mm，轴线与滚动体轴向间隙≤0.2mm；
二．普通滚动轴承常用性能参数
1.转速限制：根据轴承型号规格和安装方式，可达到8.5m/s；
2.温度限制：正常工作温度范围为-30℃~+120℃；。
单列圆柱滚子轴承型号及尺寸
单列圆柱滚子轴承型号及尺寸单列圆柱滚子轴承是一种常用的滚动轴承，广泛应用于各种机械设备中。
它由内圈、外圈、滚子和保持架组成。
单列圆柱滚子轴承的型号和尺寸有很多种，下面将介绍一些常见的型号和尺寸。
1. 型号：NU202E，尺寸：内径15mm，外径35mm，宽度11mm。
这是一种小型的单列圆柱滚子轴承，适用于小型机械设备，如电动工具等。
2. 型号：NU2205E，尺寸：内径25mm，外径52mm，宽度18mm。
这是一种中型的单列圆柱滚子轴承，适用于中等负荷的机械设备，如汽车传动系统等。
3. 型号：NU310E，尺寸：内径50mm，外径110mm，宽度27mm。
这是一种大型的单列圆柱滚子轴承，适用于重载的机械设备，如钢铁厂的轧机等。
4. 型号：NU2216E，尺寸：内径80mm，外径140mm，宽度33mm。
这是一种大型的单列圆柱滚子轴承，适用于重型机械设备，如大型机床等。
除了上述几种常见的型号和尺寸外，单列圆柱滚子轴承还有许多其他型号和尺寸可供选择。
根据不同的机械设备和使用条件，选择合适的型号和尺寸是非常重要的。
在选择单列圆柱滚子轴承时，需要考虑到承载能力、转速、尺寸、使用环境等因素。
承载能力是指轴承能够承受的最大负荷，转速是指轴承的最大转动速度。
尺寸是根据机械设备的安装空间和要求来确定的，使用环境是指轴承的工作条件，如温度、湿度等。
此外，还需要注意轴承的安装和维护。
在安装时，应保证轴承和座的配合精度，正确安装轴承的内圈和外圈，使用适当的工具进行装配，避免产生额外的应力和损坏。
在使用过程中，需要定期检查轴承的润滑情况，及时添加或更换润滑剂，保证轴承的正常工作。
总之，单列圆柱滚子轴承是一种重要的滚动轴承，选择合适的型号和尺寸对于机械设备的正常运行至关重要。
在选择和使用过程中，要考虑各种因素，并进行适当的安装和维护，以确保轴承的正常工作和使用寿命。
