1、总体布局

1） 绘图比例一般是 1:50。绘图比例只要关系到文字，标注，立管、出户管编号等大小。平面图中绘图比例一般是 1:100 或是 1:150。

2） 卫生器具的布置。（一般由建筑上提供，但需要给排水设计人员进行调整）

3） 给水、排水立管的布置，或是给水管进户管、排水管排出管的布置。（一般在平面图中已经布置好）

2、给水部分

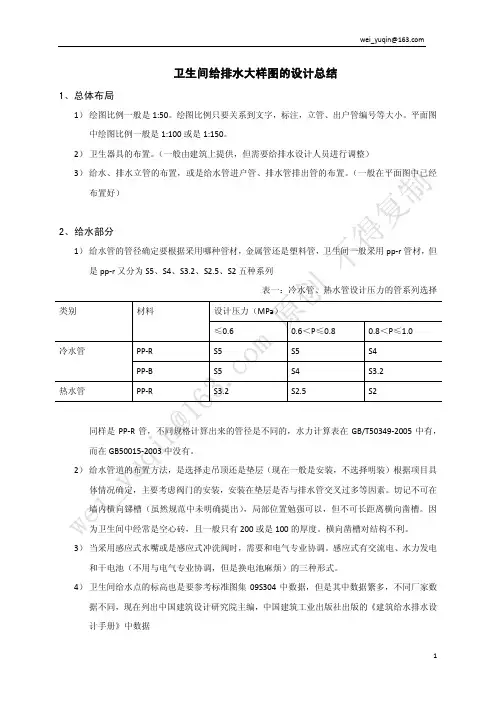

1） 给水管的管径确定要根据采用哪种管材，金属管还是塑料管，卫生间一般采用 pp-r 管材，但是 pp-r 又分为 S5、S4、S3.2、S2.5、S2 五种系列。如下表所示（冷水管、热水管设计压力的管系列选择表）：

同样是 PP-R 管，不同规格计算出来的管径是不同的，水力计算表在 GB/T50349-2005 中有，而在 GB50015-2003 中没有。

2） 给水管道的布置方法，是选择走吊顶还是垫层（现在一般是安装，不选择明装）根据项目具体情况确定，主要考虑阀门的安装，安装在垫层是否与排水管交叉过多等因素。切记不可在墙内横向锑槽（虽然规范中未明确提出），局部位置勉强可以，但不可长距离横向凿槽。因为卫生间中经常是空心砖，且一般只有 200 或是 100 的厚度。横向凿槽对结构不利。

3） 当采用感应式水嘴或是感应式冲洗阀时，需要和电气专业协

调。感应式有交流电、水力发电和干电池（不用与电气专业协调，但是换电池麻烦）的三种形式。

4） 卫生间给水点的标高也是要参考标准图集 09S304 中数据，但是其中数据繁多，不同厂家数据不同，现在列出中国建筑设计研究院主编，中国建筑工业出版社出版的《建筑给水排水设计手册》中数据，如下表所示（卫生器具给水配件安装高度表）

3、排水部分

1） 不同卫生器具排水点离墙距离是不同的。需要参考标准图集

09S304，但是标准图集中的“坑距”也是根据不同的厂家产品而定的，并非一个统一值。坑距本身应该是业主确定了使用什么卫生器具，再定坑距（但资料往往缺乏，难以实现）。这就需要设计师取一些比较通用的数值，方便业主日后安装。

注：离地高度指排水管穿墙或是墙内设置排水管接口尺寸。

2） 每一个卫生器具中心离侧墙都是有最小距离的，但是在建筑给排水规范中没有数据，在《民用设计通则》GB50352-2005 有部分尺寸规定，在中国建筑设计研究院主编，中国建筑工业出版社出版的《建筑给水排水设计手册》有比较详细尺寸规定，但是与“通则”的规定不尽一致，设计师均可参考。

注：以上侧墙均指侧墙终饰面

3） 画平面图时需要考虑是否生产所画的这种管件，是否留有足够的尺寸保证安装。要考虑管件的大小，图中的一条直线表示的是一个有体积有大小的排水管。但是弯头，三通的大小也没有一个唯 一的 尺 寸大 小， 在 设计 手册 、 规范 和技 术 措施 中都 没 有足 够完 整的 数据， 但是在GB/T5836.2-2006《建筑排水用硬聚氯乙烯（pvc-u）管件》中有最小尺寸说明，设计师可参考之。设计师也可以参考一些厂家提供的产品资料中的数据。

4） 对于采用后排式坐便器，小便器等时，需提前说明，若无说明

一般画图时还是采用下排式。

5） 排水采用同层排水时不得使用柔性排水铸铁管，因为埋于垫层中的排水支管管不得采用橡胶圈密封接口。

6） 排水横支管的坡度对于塑料管一般采用通用坡度，因为通用坡度是通过排水管件中弯头，三通连接管的轴线夹角 88.5°计算所得，采用粘接，熔接时承口锥度仅有 0.5°，坡度仅有 tan0.5°=0.0087 的调节，而采用橡胶圈接口时承口锥度有 2°，故可有 0.0349 的坡度调节。但是在同层排水中卫生间过大时，采用 0.026 的坡度会导致卫生间降板过大，结构难以做到，这就是一个矛盾，所以在图中一般不表明坡度，仅在设计说明中提到，由施工时解决。

注：实际上也是有 90°弯头、三通的。

7） 排水管一般不用计算，一般卫生间采用规范规定的最小管径即可。对于设计充满度，排水管道的流速在卫生间大样中基本不涉及。

4、底层单排

1） 底层是否单排要参考 GB50015-2003（2009 年版）规定

的“最低横支管与立管连接处至立管管底的最小垂直距离”是否满足不需要单排的条件，当不满足时需要单排。但是一般要是有条件还是可以采用单排。

2） 底层单排是否需要设环形通气管，根据计算排水流量是否小于GB50015——2003 2009 年版）中列出的“无通气的底层单独排出的排水横支管最大设计排水能力”来确定。环形通气管的管径及坡度

（i=0.0010）规范中均有说明。

通气管最小管径不宜小于排水管径的 1/2，并可按下表确定。
