第一步：ifix安装及SCU配置
iFIX工程开发流程
iFIX工程开发流程作者：lostcity一、预备知识。
开发一个项目，首先当然需要明确该项目的需求了。
项目完成后要实现什么样的功能，实现那些功能需要什么样的设备、软件支持等。
大概罗列一下，我想这是必须的。
我们假设要实现这样的一个简单系统：使用iFIX监控三菱Q系列的plc，包括数据读写，数据历史存储，数据和报警动态监控等。
于是很自然在开发系统之前我们需要预备的东西就包括：Q系列plc的监控点表，iFIX软件和Q的通信驱动等。
这一切准备好了，才能开始上位i FIX工程开发。
二、iFIX工程开发流程。
当准备工作完毕，开发工作也就可以开始了。
1、软件的安装，包括iFIX和驱动。
这个不说了，不会得自己想办法去吧。
如果要使用OFFICE，O FFICE必须先于iFIX安装，如果先装了iFIX，请先卸载iFIX，再装OFF ICE，然后装iFIX。
2、真正开始是这里：系统配置（SCU）所谓系统配置，就是为系统配置一些参数，以后开发系统过程中可以直接使用。
这些配置信息保存成一个scu文件，iFIX启动的时候可以选择装载哪个文件。
系统配置包括有：系统路径配置：这个简单，默认就可以。
意思无非就是哪部分的数据/配置数据储存在哪个位置。
值得说的是如果打算开发多个项目，那么可以为每个项目设置不同的“工程项目”路径。
（参考视频教程之"多工程"）报警配置：报警的配置包括报警打印、报警信息摘要、报警文件、报警历史、报警odbc、网络报警、报警队列等。
每一项服务的意思都比较容易理解，根据项目需要启动相关服务就可以了。
网络配置：这个视需要设定，如果不使用网络功能就不用管他，使用的话把远程的iFIX节点添加进去也很简单。
SCADA配置：直说就是启用scada和为工程添加通信驱动。
注意这里只是添加，驱动配置步骤在后头。
客户端的话可以不使用scada支持。
启动任务：iFIX启动的时候需要伴随启动那些程序，统统加进去，还可以选择启动方式。
iFix配置教程
iFix_SCADA教程来源：连邦IT服务平台编辑：黄燕飞发布时间：11-11-01iFix_SCADA：通过SCADA Server实时采集各系统的数据，即可在调度室实现操作控制；数据上传矿信息网后，可实现在办公终端监视生产过程，供决策部门和管理部门掌握生产最新动态一、配置SCADA冗余的前提条件：1、两个SCADA SERVER又同样的过程数据库2、相同的I/O DRIVER配置3、连接到相同的设备4、SCU配置成报警同步。
5、独立于IFIX软件外，两个SCADA服务器和客户端的机器在物理网络连接是通的。
二、客户端配置1、启动客户端IFIX软件，打开IFIX软件的SCU（系统配置程序），其画面如下：（确保禁用了SCADA支持）启动客户端IFIX软件2、打开系统配置的网络配置，打开的画面如图1：图1 打开系统配置的网络配置3、网络中选择网络连接的协议，如TCP/IP协议。
4、删除所有已经配置的远程节点5、在远程节点名中输入用户定义的逻辑节点的名称。
（在图中有标注）。
关于远程逻辑节点名的使用是这样的，假设我们取的远程的节点名称是PROD_1，二两个SCADA 服务器的名称分别是 SCADA10P(主)和SCADA10B（备），那么在数据连接，VBA脚本，调度，动画的数据源中引用格式是FIX32.PROD_1.TANKEVEL.F_CV而不是FIX32.SCADA10P_1.TANKEVEL.F_CV。
6、然后选择上图中的按纽，进入下面的画面如图2：图2 远程节点配置7、在上面的画面中的设置如下：首先选中“启用逻辑节点名（E）”复选框，在主节点名中输入主的SCADA服务器的物理节点名，在备节点名中输入备用SCADA服务器的物理节点名，最后单击画面的“确定”按纽关闭画面，返回到画面（一），单击画面（一）的“确定”按纽，返回到SCU配置画面。
8、打开下面的画面如图3：（SCU-配置-本地启动）图3 本地启动定义选中“本地节点别名”，单击“确定”按纽，返回到SCU配置画面。
(完整版)ifix教程

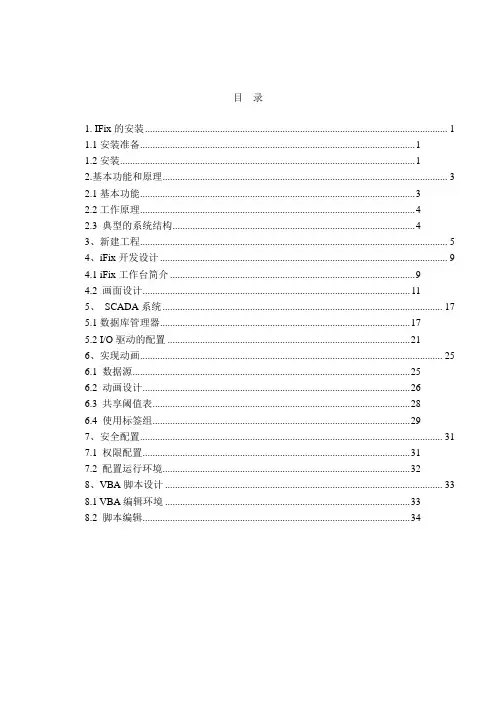

目录1.IFix的安装 (1)1.1安装准备 (1)1.2安装 (1)2.基本功能和原理 (3)2.1基本功能 (3)2.2工作原理 (4)2.3 典型的系统结构 (4)3、新建工程 (5)4、iFix开发设计 (9)4.1 iFix工作台简介 (9)4.2 画面设计 (11)5、SCADA系统 (17)5.1数据库管理器 (17)5.2 I/O驱动的配置 (21)6、实现动画 (25)6.1 数据源 (25)6.2 动画设计 (26)6.3 共享阈值表 (28)6.4 使用标签组 (29)7、安全配置 (31)7.1 权限配置 (31)7.2 配置运行环境 (32)8、VBA脚本设计 (33)8.1 VBA编辑环境 (33)8.2 脚本编辑 (34)1.IFix的安装1.1安装准备安装IFix前请先安装好office软件，推荐使用office2010版本，Ifix5.1之前的版本不支持Windows7及以上的操作系统1.2安装安装过程中的选项如下选择典型安装为了方便在不同电脑间移植工程请用默认安装路径选SCADA服务器，节点名保持默认点跳过选择否结束安装安装结束后重启电脑2.基本功能和原理2.1基本功能iFIX执行基本功能以使特定的应用程序执行所赋予的任务。
它两个基本的功能是数据采集和数据管理。
下图表示了iFIX的基本功能。
数据采集是从现场获取数据并将它们加工成可利用形式的基本功能。
iFIX也可以向现场写数据，这样就建立了控制软件所需的双向连接。
iFIX不需要用特别的硬件获得数据。
它可以通过一个叫I/O 驱动器的软件接口同已存在的I/O设备直接通讯。
在大多数情况中，iFIX可以使用现场已装配的I/O 硬件来工作。
即使在现场设同一网络上使用不同厂家生产的I/O设备，I/O驱动器都可以与它们一起正常的工作。
具体来说有以下功能：1）监视监视具有采集和显示实时工厂数据给所有相关人员的能力。
丰富的数字、文字和图形格式使实时数据更容易的被读取和理解。
IFIX安装步骤手册
提要：安装IFIX软件前，将计算机中所有正在运行的软件关闭；如果此次安装是做升级或是其他原因，要确保关于Proficy相关服务停止。
系统：Window7 64位专业版系统；软件版本：IFIX5.8 中文版；安装文件路径：D:/SoftWare/IFIX5.8.现在安装开始：第一步：插入CD安装盘；或者打开软件安装文件夹中--运行，后进入如图1.1：图1.1点击“安装iFIX5.8”，进入如图1.2图1.2点击“是”，表示继续安装软件，进入如图1.3、1.4图1.3图1.4此时进入安装界面，点击“下一步”，进入如图1.5图1.5第五步：选择第一项“我接受许可证协议中的条款”—点击“下一步”，进入如图1.6图1.6选择安装类型，默认没有特殊情况下，选择“完整安装”—点击“下一步”，进入如图1.7图1.7第七步：选择软件安装到的路径，根据需求可以自定义安装路径，点击“下一步”，进入如图1.8图1.8点击“安装”，进入如图1.9~2.4图1.9进入安装程序、此时可以站起来喝杯茶，耐心等待下一个操作提示图2.0图2.1图2.2图2.3图2.4选择此计算机角色，根据需求选择对应的角色，此处做一个介绍:SCADA服务器：指作为服务器，进行画面开发、数据采集、数据存储等角色；客户端：指数据是从服务器采集显示，与服务器状态统一，但是不做数据存储；网络：网络架构的系统：有服务器、有客户端组成；独立：作为独立系统采集，存储和开发于一体的结构。
用户自行选择，进入如图2.5图2.5点击“是”，同意穿越防火墙，进入如图2.6~2.7图2.6图2.7。
关于iFiX中SCU配置的介绍
关于iFiX中SCU配置的介绍如果重新装载画面，需要注意以下几点设置一、设置项目路径1.打开桌面的“IFIX4.0”2.点击运行系统配置，在系统配置中点击，会出现路径配置，也就是画面中的文件的路径，每一项都是单独以文件夹的形式存在的，所以要分别调用（1）、在“工程项目”中，选择你要打开画面的所在硬盘的位置（2）、然后点击“修改工程项目”，上述其他“本地”—“报警区域AAD”的目录会自动修改，否则需要手动输入很麻烦。
（3）、点击确定。
二、关于ODBC报警配置的简单介绍1、在“开始”菜单中选择“控制面板”，并选择“管理工具”并打开；2、点击，进入ODBC数据管理器3.在用户数据源中，添加用户，点击右侧“添加”，弹出下列对话框选择Microsoft Access Driver(*.mdb),并双击出现下列对话框在数据源名中，添加你取的名字，点击创建。
这样就会在用户数据源中显示你所创建的用户数据库。
例如：jingzha例如，其中，jingzha就是我们刚才所创建的用户。
4、打开“系统配置”，点击，打开“报警配置”对话框，选择“报警ODBC服务”，状态选择“启动”，并点击“修改”进入“报警ODBC服务”配置，点击配置，如下图5.在SQL登录信息中需设置数据库类型：Access数据库标识符：jingzha （就是我们以前在ODBC中建立的用户）设置数据库配置列配置：选择默认配置其他不用设置此时，点击“现在创建表”这样名叫FIXALARMS的报警列表就建立好了。
6.然后点击全部“确定”7.保存。
三、iFix 连GE PLC 的驱动GE9 配置注意：最好使本机IP 与PLC 上的IP 在同一网段，子网掩码相同；关闭防火墙等。
确保本机与PLC 已经连接上（PING 一下）。
1. 运行“系统配置SCU”2. 点击，打开SCADA 组态。
3. 添加GE9 驱动。
4. 点击“配置…”按钮，选Use Local Server。

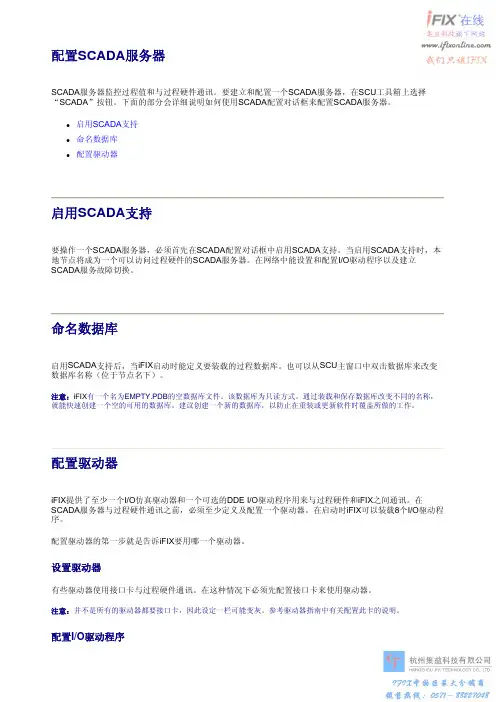

IFIX环境配置_SCU_SCADA服务器
SCADA 服务器监控过程值和与过程硬件通讯。
要建立和配置一个SCADA 服务器，在SCU 工具箱上选择“SCADA ”按钮。
下面的部分会详细说明如何使用SCADA 配置对话框来配置SCADA 服务器。
z启用SCADA 支持 z命名数据库 z 配置驱动器要操作一个SCADA 服务器，必须首先在SCADA 配置对话框中启用SCADA 支持。
当启用SCADA 支持时，本地节点将成为一个可以访问过程硬件的SCADA 服务器。
在网络中能设置和配置I/O 驱动程序以及建立SCADA 服务故障切换。
启用SCADA 支持后，当iFIX 启动时能定义要装载的过程数据库。
也可以从SCU 主窗口中双击数据库来改变数据库名称（位于节点名下）。
注意：iFIX 有一个名为EMPTY.PDB 的空数据库文件。
该数据库为只读方式。
通过装载和保存数据库改变不同的名称，就能快速创建一个空的可用的数据库。
建议创建一个新的数据库，以防止在重装或更新软件时覆盖所做的工作。
iFIX 提供了至少一个I/O 仿真驱动器和一个可选的DDE I/O 驱动程序用来与过程硬件和iFIX 之间通讯。
在SCADA 服务器与过程硬件通讯之前，必须至少定义及配置一个驱动器。
在启动时iFIX 可以装载8个I/O 驱动程序。
配置驱动器的第一步就是告诉iFIX 要用哪一个驱动器。
设置驱动器有些驱动器使用接口卡与过程硬件通讯。
在这种情况下必须先配置接口卡来使用驱动器。
注意：并不是所有的驱动器都要接口卡，因此设定一栏可能变灰。
参考驱动器指南中有关配置此卡的说明。
配置I/O 驱动程序配置SCADA 服务器启用SCADA 支持命名数据库配置驱动器使用I/O驱动配置程序配置I/O驱动程序。
注意：并不是所有的驱动都有一个配置程序，因此配置一栏可能变灰。
配置程序根据所配置的驱动器类型而变化。
IFIX安装步骤手册
IFIX安装步骤手册提要：安装IFIX 软件前，将计算机中所有正在运行的软件关闭；如果此次安装是做升级或是其他原因，要确保关于Proficy 相关服务停止。
系统： Window7 64位专业版系统；软件版本： IFIX5.8中文版；安装文件路径： D:/SoftWare/IFIX5.8.现在安装开始：第一步：插入 CD 安装盘；或者打开软件安装文件夹中--运行，后进入如图1.1 ：图1.1第二步：点击“安装 iFIX5.8 ，”进入如图1.2图 1.2第三步：点击“是”，表示继续安装软件，进入如图 1.3 、 1.4图 1.3图 1.4第四步：此时进入安装界面，点击“下一步”，进入如图 1.5图1.5第五步：选择第一项“我接受许可证协议中的条款”—点击“下一步”，进入如图1.6图1.6第六步：选择安装类型，默认没有特殊情况下，选择“完整安装”—点击“下一步”，进入如图1.7第七步：选择软件安装到的路径，根据需求可以自定义安装路径，点击“下一步”，进入如图 1.8图1.8第八步：点击“安装”，进入如图 1.9~2.4图 1.9进入安装程序、此时可以站起来喝杯茶，耐心等待下一个操作提示图2.0图2.1图2.2图2.3图 2.4第九步：选择此计算机角色，根据需求选择对应的角色，此处做一个介绍: SCADA 服务器：指作为服务器，进行画面开发、数据采集、数据存储等角色；客户端：指数据是从服务器采集显示，与服务器状态统一，但是不做数据存储；网络：网络架构的系统：有服务器、有客户端组成；独立：作为独立系统采集，存储和开发于一体的结构。
用户自行选择，进入如图 2.5图 2.5第十步：点击“是”，同意穿越防火墙，进入如图 2.6~2.7图2.6图2.7第十一步：此处是为了安装VB 编辑器，点击“是”，进入如图2.8图 2.8第十二步：继续点击“ YES”，进入如图 2.9第十三步：VB 编辑器安装成功，点击“确认”，进入如图3.0图 3.0第十四步：根据需求是否要阅读发行说明，可选可不选，选择后进入如图 3.1 图3.1第十五步：选择“是，立即重新启动计算机”，点击“完成,。
IFIX环境配置_SCU_报警
当过程值超过所定义的限值时，iFIX 将发送报警来通知操作员。
能使用SCU 的报警配置功能来启用和配置报警服务。
要配置报警，在SCU 工具箱中单击报警按钮。
有关如何配置报警功能，以下章节有详细的描述。
z启用报警服务 z自定义报警服务 z高级报警配置 z编辑报警区域数据库 z配置自动报警管理器 z 配置报警音响报警服务将提供自定义报警配置工具。
能很方便的启用任意一个或所有的报警服务，并且也能为每个服务定义设置来帮助实现报警策略。
下面是在报警配置对话框中可利用的报警服务：z报警打印机1，2，3，4 z报警一览服务 z报警文件服务 z报警历史服务 z报警网络服务(只在网络方式下激活) z报警启动队列(只在配置网络SCADA 服务器下激活) z 报警ODBC 服务要启用和配置服务，只需要双击它。
关于报警服务的更详细信息，请参阅实现报警和消息 手册。
下面部分将详细介绍如何使用SCU 来自定义报警服务。
通过自定义配置修改每个报警服务的一些设置。
每个报警服务都包含各自的配置对话框，并可以修改它。
您也可以从配置对话框中访问报警区域对话框。
有关每个报警服务对话框如何工作的详细信息请参阅实现报警和消息指南。
配置报警区域 配置报警区域对话框将控制哪些报警和应用消息能接收。
在配置对话框上通过单击区域按钮，能访问已配置配置报警启用报警服务自定义报警服务的任务对话框。
注意：也能执行高级报警区域配置功能。
更详细的信息请参阅高级报警配置部分。
更多有关报警区域信息请参阅实现报警和消息指南。
下面部分简要的描述了配置报警区域时如何使用配置报警区域对话框。
如何使用配置报警区域对话框SCU允许您从以下几个位置中来访问配置报警区域对话框：报警服务.在报警配置对话框中双击一个报警服务并单击区域。
出现一个启用特殊服务的已配置报警“区域”对话框。
公共报警区域.在报警配置对话框中，单击“高级”并单击“公共区域”。
出现一个为公共区域的已配置报警区域对话框。
Ifix5.5安装及SCU配置,备份工程打开
Ifix 安装及SCU配置一、软件安装1、将ifix软件安装包解压到文件夹中*计劇"」就叫資貧同r Prcficy i=IX 5.5卜追宴Ftp細汙班,、\ 2、鼠标左键双击InstallFrontEnd文件，出现下图界面，点击"安装ifix5.5”选项3、如下图，选择“是”Intelligent Plotforms 安装J FIX 5.5Proficy*HMI/SCADASCADAX^CiuH 创n^tegn^kitorTi.irc 加*Mi* 栩M|.•CI infelig6wit.P«rtffcn«i he 吋港挣Pf 总g牌直呂•宾“育廉曽白对自吉却SW®・退出4、继续选择“是”5、点击下一步6、选择“我接受许可证协议中的条款“，然后点下一步7、选择“典型“，继续点击下一步&选择软件安装的位置，一般安装在默认文件夹中，也可以更改到其他文件夹（本例中不做改变），继续下一步9、点击安装10、软件安装中，耐心等待11、选择SCADA服务器，然后点下一步12、点击跳过13、选择“是14、选择"是"，安装history for scada4 . 5Vrttjicy HMl/SCADA - U 7X 5.5ET ■f❷fid^***皿MF；]*■■ .ii ■ . > «.i，u ■ :-fc«1-BP*t. UWJ j OI”； +a«n ra !?*<¥?f-揪WE帚』先•卫. Z. 15、选择安装位置，一般选择默认，点击"next” S 0人”刘获| 4 i •+jl*W***Qa i^pC E^sr-iHg « ■!：■舉Aii|jS3*4dL ^H. ■^'■'HffXi p fMOfy^xz/j? - 畅灯f a i ■ » feflda^Cir tnW： r> diQdl- ri'-Kii..林■JP#18、选择“否19、安装完成，重启计算机生效二旧工程的导入及打开1、打开ifix，点击SCU,运行系统配置应用2、选择配置一一本地启动3、选择旧的SCU文件（即原来的组态文件，在备份工程下的local文件夹下），点击确定, 然后在“文件“中保存。
(完整版)ifix教程
目录1.IFix的安装 (1)1.1安装准备 (1)1.2安装 (1)2.基本功能和原理 (3)2.1基本功能 (3)2.2工作原理 (4)2.3 典型的系统结构 (4)3、新建工程 (5)4、iFix开发设计 (9)4.1 iFix工作台简介 (9)4.2 画面设计 (11)5、SCADA系统 (17)5.1数据库管理器 (17)5.2 I/O驱动的配置 (21)6、实现动画 (25)6.1 数据源 (25)6.2 动画设计 (26)6.3 共享阈值表 (28)6.4 使用标签组 (29)7、安全配置 (31)7.1 权限配置 (31)7.2 配置运行环境 (32)8、VBA脚本设计 (33)8.1 VBA编辑环境 (33)8.2 脚本编辑 (34)1.IFix的安装1.1安装准备安装IFix前请先安装好office软件，推荐使用office2010版本，Ifix5.1之前的版本不支持Windows7及以上的操作系统1.2安装安装过程中的选项如下选择典型安装为了方便在不同电脑间移植工程请用默认安装路径选SCADA服务器，节点名保持默认点跳过选择否结束安装安装结束后重启电脑2.基本功能和原理2.1基本功能iFIX执行基本功能以使特定的应用程序执行所赋予的任务。
它两个基本的功能是数据采集和数据管理。
下图表示了iFIX的基本功能。
数据采集是从现场获取数据并将它们加工成可利用形式的基本功能。
iFIX也可以向现场写数据，这样就建立了控制软件所需的双向连接。
iFIX不需要用特别的硬件获得数据。
它可以通过一个叫I/O 驱动器的软件接口同已存在的I/O设备直接通讯。
在大多数情况中，iFIX可以使用现场已装配的I/O 硬件来工作。
即使在现场设同一网络上使用不同厂家生产的I/O设备，I/O驱动器都可以与它们一起正常的工作。
具体来说有以下功能：1）监视监视具有采集和显示实时工厂数据给所有相关人员的能力。
丰富的数字、文字和图形格式使实时数据更容易的被读取和理解。
Ifix5.5安装及SCU配置-备份工程打开
———————————————————————————————— 作者：
———————————————————————————————— 日期：
Ifix安装及SCU配置
一、软件安装
1、将ifix软件安装包解压到文件夹中
2、鼠标左键双击InstallFrontEnd文件，出现下图界面，点击“安装ifix5.5”选项
Hale Waihona Puke 12、点击跳过13、选择“是“
14、选择“是“，安装ｈｉｓｔｏｒｙ ｆｏｒ ｓｃａｄａ４.５
15、选择安装位置，一般选择默认，点击“ｎｅｘｔ“
16、正在安装
17、选择“ｙｅｓ“
18、选择“否“
19、安装完成，重启计算机生效
二旧工程的导入及打开
1、打开ifix，点击SCU，运行系统配置应用
2、选择配置——本地启动
3、选择旧的SCU文件（即原来的组态文件，在备份工程下的local文件夹下），点击确定，然后在“文件“中保存。
再点“配置“，选择”路径“
把项目的文件夹改成备份工程所在的目录，然后点击左下角的更改项目
在“新工程项目生成ifix默认文件“，选择”否“，确定，并保存文件后关闭SCU配置
重新打开ifix5.5，点击第一项ifix图标，即可正常启动。
3、如下图，选择“是”
4、继续选择“是”
5、点击下一步
6、选择“我接受许可证协议中的条款“，然后点下一步
7、选择“典型“，继续点击下一步
8、选择软件安装的位置，一般安装在默认文件夹中，也可以更改到其他文件夹（本例中不做改变），继续下一步
9、点击安装
10、软件安装中，耐心等待
11、选择ＳＣＡＤＡ服务器，然后点下一步
ifix操作说明(1)
iFIX操作说明声明：本文中出现的文件所在目录、所选择的配置文件等，仅适用于化学水和除灰除渣系统的工控机。
一、安装iFIX在凝结水精处理、工业废水以及加药取样系统的工控机上，在F盘中均有iFIX安装文件。
双击即可进行安装。
安装过程中一直选择“下一步”和“是”，除了以下几步：1、选择安装目录，默认一般为C:\Program Files\GE Fanuc\Proficy FIX，可更改为所要安装的磁盘目录，当然也可保持默认目录。
2、在安装的最后阶段，将弹出两个对话框询问是否要在线注册和阅读说明，均选择否即可。
二、 iFIX的配置建议在重新安装iFIX之前，将原安装目录备份，然后在该备份目录上覆盖安装，这样可以省去一些配置的步骤。
在这种情况下，所要做的设置有：1、双击画面左侧的系统树下方的系统配置，在弹出的窗口下方有一排选项按钮2、如图所示：3、4、需要设置的，是其中的第四、五、六个按钮。
点击第四个按钮，进入SCADA设置界面。
点击I/O驱动器名称右侧的问号，在弹出窗口中选择OPC - OPC Client ，然后确定；同样选择数据库名称为DATABASE。
然后依次点击增加，确定，完成驱动器添加。
点击第五个按钮，进入任务配置界面。
点击文件名后面的问号，选择要添加的程序，点击增加。
一般需要添加的是和。
添加之后，选预览：iFIX操作说明上海东屋电器有限公司自控部中所添加的程序，点击右侧的向上箭头，将其上移至上方。
这样，所选择的程序将随iFIX 启动而启动。
点击第六个按钮，进入安全配置界面，如图：5、同样，下方有五个选项按钮。
点击第三个按钮，将用户基本安全选择为启用，确定。
然后点击第一个按钮，如图：在这里可以设置登陆账户及相应的权限。
如果要增加账户，点击增加；如果要修改已有账户，点击修改。
注意：GUEST和SYSTEM ADMINISTRATOR为系统默认账户，建议不要轻易修改。
设置账户信息和权限的界面如图所示：预览：iFIX操作说明上海东屋电器有限公司自控部6、7、这里全名相当于注释，只支持字母或者数字；登陆名为登陆iFIX时的用户名，最大长度为6位。
