安川变频器故障的查找分析排除

安川变频器故障的查找分析排除安川变频器是一种广泛应用于工业控制系统中的电气设备。

当变频器发生故障时，即使整个系统的运行也会受到影响。

因此，对于变频器故障的查找、分析和排除是非常重要的。

下面将详细介绍安川变频器故障的查找、分析和排除方法。

一、查找故障1.检查电源供应：首先需要检查变频器的电源供应。

确保供电是否正常且稳定。

如果供电出现问题，可以检查电源连接线路、熔断器、开关和电缆，确保它们没有松动或损坏。

2.检查控制信号：然后需要检查变频器的控制信号。

可以用示波器检测各个控制信号的波形，并与正常波形进行比较。

如果控制信号异常，可以检查控制信号线路、接口卡和控制器，确保它们没有问题。

3.检查运行参数：接下来需要检查变频器的运行参数。

可以通过变频器的显示屏查看相关参数是否设置正确。

如输入电压、频率、输出电压、频率、电流等。

如果参数设置错误，可以重新设置正确的参数。

4.检查机械部件：还需要检查与变频器连接的机械部件。

例如电机、传动装置等。

可以检查电机是否正常工作，传动装置是否松动或损坏等。

如果发现问题，可以修理或更换相关部件。

二、分析故障1.故障现象：在查找故障后，需要对故障现象进行分析。

根据故障现象的表现，可以初步判断故障的类型。

例如是否是电源故障、控制信号故障还是参数设置错误等。

2.故障原因：根据故障现象进行分析后，需要继续深入分析故障的原因。

可以参考变频器的用户手册、技术规范和故障码表等相关资料，了解可能的故障原因。

三、排除故障1.维修方法：根据故障原因的分析结果，可以采取相应的维修方法进行故障排除。

例如修复电源线路、更换控制器、重新设置参数等。

2.测试与验证：在排除故障后，需要进行相应的测试和验证。

例如检测电压、频率、电流等参数是否正常，检查机械部件是否正常工作等。

3.预防措施：排除故障后，还需要采取相应的预防措施，以避免类似的故障再次发生。

例如定期检查设备、进行维护和保养等。

综上所述，安川变频器故障的查找、分析和排除需要综合考虑电源供应、控制信号、运行参数和机械部件等方面的问题。

安川变频器故障处理

目录安川变频器UV2故障 (5)安川变频器UV3故障 (5)安川变频器PF故障 (5)安川变频器报UV1故障名称： (6)安川变频器OV故障名称： (7)安川变频器GF故障名称 (8)安川变频器COF故障名称： (9)安川变频器OC故障名称: (9)LF (11)LF2 (11)RR (12)安川变频器OH故障 (12)安川变频器OH1故障 (12)安川变频器OH3故障 (13)安川变频器OH4故障 (13)安川变频器RH故障 (13)安川变频器报OL1故障名称： (14)安川变频器OL2故障名称： (15)安川变频器OL3故障名称： (15)安川变频器OL4故障名称： (15)安川变频器UL3故障名称： (16)安川变频器UL4故障名称： (16)安川变频器OL5故障名称： (16)安川变频器OL7故障名称： (16)安川变频器UL5故障名称： (17)安川变频器STO故障 (17)安川变频器OS故障 (17)安川变频器PGO故障 (17)安川变频器DEV故障 (18)安川变频器CF故障 (18)安川变频器FBL故障 (18)FBH (18)安川变频器EF0故障 (19)安川变频器EF1～EF7故障 (19)安川变频器CE故障 (20)安川变频器BUS故障 (20)安川变频器SER故障 (21)安川变频器ERR故障 (21)安川变频器DWFL DRIVEWORKSEZ故障 (21)安川变频器OFA00故障 (21)安川变频器OFA01故障 (21)安川变频器OFA03故障 (22)安川变频器CPF02故障 (22)安川变频器CPF03故障 (22)安川变频器CPF06故障 (23)安川变频器CPF07故障 (23)安川变频器CPF08故障 (23)安川变频器CPF12故障 (23)安川变频器CPF13故障 (23)安川变频器CPF14故障 (23)安川变频器CPF16故障 (24)安川变频器CPF17故障 (24)安川变频器CPF18故障 (24)安川变频器CPF19故障 (24)安川变频器CPF20或CPF21故障 (24)安川变频器CPF22故障 (24)安川变频器CPF23故障 (25)安川变频器CPF24故障 (25)安川变频器UV故障名称 (25)安川变频器EF故障 (26)安川变频器OV故障 (26)安川变频器OH故障 (27)安川变频器OH2故障 (27)安川变频器OL3、OL4、UL3、UL4故障 (28)安川变频器OS故障 (29)安川变频器PGO故障 (29)安川变频器DEV故障 (30)安川变频器EF0故障 (30)安川变频器EF1～EF7故障 (31)安川变频器FBL故障 (31)安川变频器CE故障 (32)安川变频器BUS故障 (33)安川变频器CALL故障 (33)安川变频器RUNC故障 (34)安川变频器HCA故障 (34)安川变频器RUN故障 (35)安川变频器PASS故障 (35)安川变频器BB故障 (35)安川变频器DNE故障 (35)安川变频器HBB故障 (36)安川变频器HBBF故障 (36)安川变频器SE故障 (36)安川变频器OPE01故障 (36)安川变频器OPE02故障 (37)安川变频器OPE03故障名称 (37)安川变频器OPE04故障 (37)安川变频器OPE05故障 (38)安川变频器OPE07故障 (38)安川变频器OPE08故障 (40)安川变频器OPE09故障 (40)安川变频器OPE10故障 (41)安川变频器OPE11故障 (41)安川变频器OPE13故障 (41)安川变频器ER-01自学习故障 (42)安川变频器ER-03故障 (43)安川变频器ER-04、ER-05、ER-08故障名称 (43)安川变频器ER-09故障 (43)安川变频器ER-11故障 (44)安川变频器ER-12故障 (44)安川END1故障 (44)安川END2故障 (44)安川END3故障 (45)安川变频器Uv2故障控制电源故障控制电源的电压降低安川变频器Uv2故障原因1:200V/400V 级 7.5 kW 以下的变频器时：在没有设置瞬时停电补偿单元的状态下，将L2-02 （瞬时停电补偿时间）设定得比初始值大对策:设置瞬时停电补偿单元。

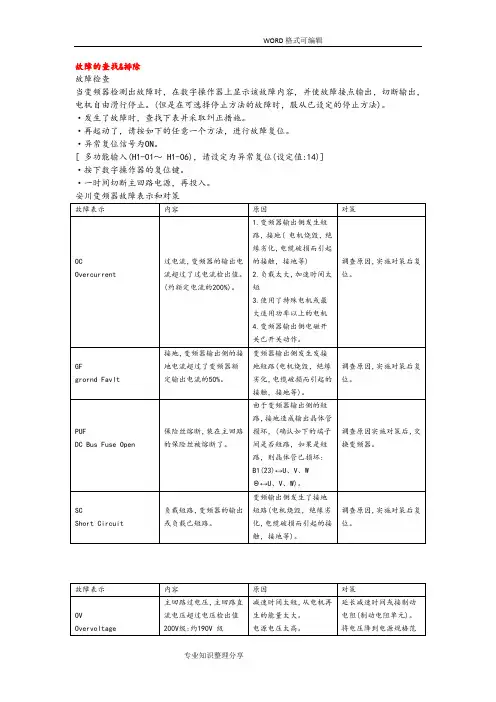

安川变频器故障的查找、分析、排除

故障的查找&排除故障检查当变频器检测出故障时，在数字操作器上显示该故障内容，并使故障接点输出，切断输出，电机自由滑行停止。

(但是在可选择停止方法的故障时，服从已设定的停止方法)。

·发生了故障时，查找下表并采取纠正措施。

·再起动了，请按如下的任意一个方法，进行故障复位。

·异常复位信号为ON。

[ 多功能输入(H1-01～ H1-06)，请设定为异常复位(设定值:14)]·按下数字操作器的复位键。

·一时间切断主回路电源，再投入。

安川变频器故障表示和对策故障分析系统起动时，由于参数设定及接线错误，变频器及电机未能按所想象的那样动作。

这样的场合，请参照本项，实施适当的对策。

1. 参数不能设定按了增加键和减小键，表示仍不变。

1.1 密码不一致(仅在已设定了密码的情况)。

·A1-04( 密码) 和A1-05( 密码的设定) 的数值不一致时，环境设定方式的一部分参数能变更请再设定密码。

·码被忘记时，在A1-04 的表示中，在按下RESET 键的同时，按一下MENU 键那么A1-05[密码(SET)] 被表示出来，请再设定密码。

( 再设定的密码请输入到A1-04 中)。

1.2 参数写入的许可被输入了·在多功能输入，设定了[ 参数写入许可( 设定值：1B)]情况下发生。

参数写入许可的输入为OFF时，参数不能变更，只有参数写入许可的输入为ON 时，才可设定参数。

1.3 变频器起动了(驱动方式)·参数设定异常，参数的设定值有异常，参照9.1.3的操作出错。

请修正。

·数字操作器的通信异常，数字操作器和变频器之间的连接有异常，将操作器取下一次，再安装上去试一试。

2. 电机不转按下操作器的运行键，电机也不转2.1 运行方法的设定有错误·b1-02( 运行指令的选择) 的设定为“1”( 控制回路端子) 场合，按了RUN 键，电机仍不转。

安川变频器维修故障汇总及处理方法

安川变频器维修故障汇总及处理方法安川变频器维修故障汇总及处理方法安川变频器G7系列故障代码及解决方案OC故障：过电流，变频器的输入电流超越了过电流检出值（约为额定电流的百分之200，变频器输入侧发作了短路、接地短路（因电机烧损、绝缘劣化、电缆破损所惹起的接触、接地短路等）负载过大，加速时间过短，都会出现过电流的情况。

PUF 保险丝熔断G7安川保险丝熔断，主回路的保险丝熔断;因为变频器输入侧的短路、接地短路，使输入晶体管被毁坏，以下的端子间能否短路如短路则引起输入晶体管的破坏B1（+3）;U,V,W- U,V,W 从输入侧接入了输出电源（接线错误、电机绝缘不好）查询原因、采用对策后改换变频器OV 主回路过电压，安川主回路过电压主回路直流电压超越过电压检出值200V级：约410V 400V级：约820V （E1-01≧400V）约720V （E1-01;400V）加速时间过短，来自电机的再生能量过大电机接地（接地电流畅过电源对变频器内的主回路电容停止充电）UV1 主回路低电压G7安川主回路欠电压主回路直流电压低于L2-05（欠电压检出值）的设定值200V级：约190V 400V级：约380V 主回路电磁接触器举措不良变频器运转中无电磁接触器的呼应实用变频器容量200V级：37～110kW 400V级：75～300kW;输出电源时发作缺相;发作了瞬时停电;输出电源的接线端子松动;输出电源的电压动摇过大;发作冲击避免回路的举措不良;运转中主回路接触器被翻开（辅佐接点接触不良）;粉尘、气体形成主回路接触器接点腐化;UV2 主回路欠电压G7安川掌握电源毛病掌握电源的电压下降;掌握电源的接线欠妥;在无瞬时停电赔偿单位（200V／400V级、7.5kW 以下）的状况下，将赔偿工夫参数（l2-02）从初始值停止了延伸;试着开闭电源;若延续呈现毛病，则改换变频器;设置瞬时停电赔偿单位冲击避免回路毛病G7安川冲击避免回路毛病发作冲击避免回路的举措不良固然收回了接点ON旌旗灯号，但10秒钟没有收到接点呼应;主回路接触器的举措不良;接触器励磁线圈的毁伤;试着开闭电源;若延续呈现毛病，则改换变频器PF 输出缺相G7安川主回路电压毛病主回路直流电压在再生之外发作异常振动绝对变频器最大实用电机容量，检出约80％以上的负载（设定为L8-05=1时停止检出）;输出电源时发作缺相;发作了瞬时停电;输出电源的接线端子松动;输出电源的电压动摇过大;相间电压掉衡查询拜访缘由、采用对策后复位LF 输入缺相G7安川输入缺相变频器输入侧发作缺相设定为L8-07=1或2时停止检出输入电缆断线;电机线圈断线;输入端子松动运用了容量低于变频器额外输入电流的5％的电机查询拜访缘由、采用对策后复位从新设定变频器容量或电机容量OH （OH1）散热片过热G7安川散热片过热变频器散热片的温度超越L8-02的设定值或过热保护值0H:超越L8-02 （可用L8-03选择中止形式）0H1:超越约100℃（中止形式为自（设定为L8-32=1在运转中止）变频器外部冷却电扇毛病（200V7.5kW以上,400V级5.5kW以上）时停止检出）情况温渡过高四周有发烧体变频器冷却电扇中止运转;掌握回路端子＋V、－V、AC短路;掌握回路端子过载;变频器冷却电扇中止运转;冷却电扇堵转，设置冷却安装去除发烧体改换冷却电扇（请与本公司联络）;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）;改换冷却电扇（请与本公司联络）;打扫冷却电扇FAN 外部电扇毛病G7安川变频器外部冷却电扇毛病检出变频器外部冷却电扇的毛病后，变频器的电子热敏器使变频器的过载保护举措（设定为L8-32=1时停止检出）变频器外部冷却电扇中止后，在过载形态下持续运转改换冷却电扇（请与本公司联络）OH3 电机过热正告G7安川电机过热警报依照L1-03的设定，变频器持续运转或中止电机过热从新设定负载的巨细、加加速工夫、周期工夫从新设定V/f特征确认E2-01（电机额外电流）的设定安川电机过热毛病依据L1-04的设定值，变频器将中止电机过热<从新设定负载的巨细、加加速工夫、周期工夫从新设定V/f特征确认E2-01（电机额外电流）的设定RR 制动晶体管毛病G7 安川内置制动晶体管毛病制动晶体管举措毛病;制动晶体管破损;变频器掌握回路不良;试着开闭电源;若延续呈现毛病，则改换变频器OL1 电机过载G7 安川电机过载由电子热敏器使电机过载保护举措负载过大加加速工夫、周期工夫过短有关速度搜刮的参数设定值欠妥/（因电机掉调而形成的过载）;低速运转时过载（当为通用电机时，即便是不满额外电流的运转，也有在低速运转时发作过载的风险）;运用公用电机时，电机保护功用选择（L1-01）为1（通用电机的保护）PG 与电机的扭转偏向相反（有PG的掌握）V/f特征的电压过高E2-01（电机额外电流）的设定值欠妥;掌握回路端子＋V、－V、AC短路;掌握回路端子过载从新设定负载的巨细、加加速工夫、周期工夫;运用速度搜刮重试功用;调剂速度搜刮举措电流（b3-02）、速度搜刮加速工夫（b3-03）;运用速度推定形搜刮功用（施行电机线间电阻自进修）;从新反省负载及设定形态;运用容量更大的变频器;更正PG配线;更正电机配线;变卦PG扭转偏向设定（F1-05）从新设定V/f特征确认E2-01（电机额外电流）的设定;确认掌握回路端子能否有接线毛病确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）OL2 变频器过载G7 安川变频器过载由电子热敏器使变频器过载保护举措负载过大加加速工夫、周期工夫过短有关速度搜刮的参数设定值欠妥（因电机掉调而形成的过载）PG 与电机的扭转偏向相反（有PG的掌握）V/f特征的电压过高变频器容量过小;掌握回路端子＋V、－V、AC短路;掌握回路端子过载低速（缺乏6Hz）运转时过载从新设定负载的巨细、加加速工夫、周期工夫;运用速度搜刮重试功用;调剂速度搜刮举措电流（b3-02）、速度搜刮加速工夫（b3-03）;运用速度推定形搜刮功用（施行电机线间电阻自进修）;更正PG配线;更正电机配线;变卦PG扭转偏向设定（F1-05）从新设定V/f特征改换容量大的变频器&midd确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）;下降低速（缺乏6Hz）运转时的负载;运用容量更大的变频器;下降载波频率OL3 过转矩检出1 G7 安川过转矩检出1高于设定值（L6-02）的电流并继续超越了规则的工夫（L6-03）－;确认L6-02、L6-03的设定能否恰当;确认机械的运用情况，扫除毛病缘由OL4 过转矩检出2 G7 安川过转矩检出2高于设定值（L6-05）的电流并继续超越了规则的工夫（L6-06）－;确认L6-05、L6-06的设定能否恰当;确认机械的运用情况，扫除毛病缘由OS 电机过速G7 安川过速设定值（F1-08）以上的速度且继续工夫超越规则工夫（F1-09）发作了超调／欠调指定速渡过高F1-08、F1-09的设定值欠妥再次调剂增益从新设定指令回路及指令增益确认F1-08、F1-09的设定值PGO PG回路毛病G7 安川PG断线检出在变频器输入频率的形态下，PG脉冲不克不及输出PG接线已断开PG接线毛病PG无供电电源电机处于制动形态修缮断线处修改接线停止准确供电确认制动器（电机）能否处于;翻开”形态DEV 电机速度偏向过大G7 安川速度偏向过大设定值（F1-10）以上的速度偏向且继续工夫超越规则工夫（F1-11）负载过大加加速工夫过短负载为锁定形态F1-10、F1-11的设定欠妥电机处于制动形态加重负载添加加加速EF3 端子S3 毛病G7 安川内部毛病（输出端子S3）从多功用输出端子输出了内部毛病;解除各多功用输出的内部毛病输出;扫除内部毛病缘由OPR 操作器衔接不良G7 安川数字式操作器衔接不良用来自数字式操作器的运转指令停止运转时，数字式操作器断线－确认数字式操作器的衔接能否正常CPF00 变频器主板损坏1 G7 安川数字式操作器通讯毛病1接通电源5秒后，也不克不及和数字式操作器停止通讯CPU的内部RAM 不良数字式操作器的插头接触不良变频器掌握回路不良掌握回路破坏拆下数字式操作器后再从新装置改换变频器试着开闭电源改换变频器CPF01 操作器毛病2 G7 安川数字式操作器通讯毛病2与数字式操作器开端通讯后，发作了2秒以上的通讯毛病数字式操作器的插头接触不良变频器掌握回路不良拆下数字式操作器后再从新装置改换变频器CPF02 BB回路毛病G7 安川基极封锁回路不良掌握回路破坏试着开闭电源改换变频器CPF03 EEPROM 毛病G7 安川EEPROM不良经过通讯选购卡，在输出参数写入指令（ENTER 指令）的进程中割断了变频器的电源掌握回路破坏试着开闭电源停止初始化（A1-03）改换变频器CPF04 外部A/D1 毛病G7 安川CPU外部A/D转换器不良掌握回路破坏;掌握回路端子＋V、－V、AC短路;掌握回路端子过载试着开闭电源改换变频器;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mCPF05 内部A/D2 毛病G7 安川CPU内部A/D转换器不良掌握回路破坏;掌握回路端子＋V、－V、AC短路;掌握回路端子过载试着开闭电源改换变频器;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）CPF06 选择卡衔接毛病G7 安川选购卡衔接毛病选购卡衔接口衔接毛病变频器或选购卡不良封闭电源，从新插卡改换变频器或选购卡VCF VCF G7 安川主回路电容器中性点电位毛病主回路电容器的中性点电位掉衡过大主回路电容器因时效变更等而招致容量缺乏变频器部件不良输入缺相载波频率的设定值（C6-03，C6-04）欠妥在V/f和无PG的矢量掌握形式下，电机延续掉调（输入电流超越了变频器额外电流的200％）改换主回路电容器（请与本公司联络）改换变频器请参照LF（输入缺相）的章节确认C6-03，C6-04的设定值别的，当为400V级变频器时，依据载波频率的设定，可设定的最高输入频率会遭到制邀请参照6-36页加重负载延伸减速工夫从新设定V/f的设定值改换为容量更大的变频器OPERATOR ERRWATCH DOGERR G7 安川操作器毛病（Watchdog毛病）在举措中，检出了程序的运转毛病; 改换操作器操作器熄灭G7 安川掌握电源电压降低;掌握回路端子+V、-V、AC短路;掌握回路端子过载主回路端子之间的+1及+2端子间的短路片已被撤除制动单位的P及N端子接反掌握电源回路毛病掌握电源回路误举措;确认掌握回路端子的配线能否有误;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）装置短路片;确认包含衔接制动单位的电缆和转接端子等在内的配线;改换变频器（充电指导灯点亮）;改换操作器;改换电路板或变频器（充电指导灯熄灭）;确认输出电源电压;改换变频器电源割断后，经由5分钟今后再接通电源CALL （闪耀）SI-B通讯毛病G7 安川通讯等候中接通电源后，无法正常接纳掌握数据－反省通讯机械、通讯旌旗灯号能否正常RUNC （闪耀）内部运转输出不克不及复位G7 安川运转指令输出中，不克不及复位在输出来自内部端子等的运转指令的形态下，输出复位旌旗灯号－反省能否未输出来自内部端子等的运转指令OPE01 参数设定错误1 G7 安川变频器容量的设定毛病变频器容量的设定与主体纷歧致（请与本公司联络）;OPE02 参数设定毛病2 G7 安川参数设定规模欠妥参数设定值为参数设定规模之外的值毛病显示中时，如输出操作器的ENTER键，则显示（U1-34）;OPE毛病的参数;OPE03 参数设定毛病3 G7 安川多功用输出的选择欠妥在H1-01～H1-10（多功用接点输出）长进行以下的设定;对两个以上的多功用输出设定了相反的数值;UP指令和DOWN指令未同时设定;UP/DOWN指令和坚持加加速中止被同时设定;内部搜刮指令1（最高输入频率）和内部搜刮指令2（设定频率）被同时设定;b5-01（PID 掌握）无效时，设定了UP/DOWN 指令;＋速度指令和－速度指令未同时设定;紧迫中止指令NO/NC被同时设定。

安川变频器的常见故障分析和处理经验总结

安川变频器的常见故障分析和处理经验总结对于安川变频器的开展以及一些罕见故障的剖析和处理，在以前的文章中已经有一些介绍，在海内市场上，三菱因为其稳固的质量，壮大的品牌影响，有着相称辽阔的市场，并已深刻了各个范畴的运用。

对于咱们宽广用户来说，所遇到的问题也是各种各样，以下就近期安川变频器遇到的一些新的故障破坏点及相应的处理方法和宽广用户做一个讨论。

故障处理安川变频器目前在市场上用量最多的就是A500系列，以及E500系列了，A500系列为通用型变频器，适宜高启动转矩和高静态响应场所的运用。

而 E500系列则适宜功用请求简朴，对静态性能请求较低的场所运用，且价钱较有劣势。

以下笔者就安川变频器在市场上运用最广的两款型号的一些新的故障及相应处理方法做一些简朴介绍：1、OC1、OC3故障安川变频器涌现OC（过电流故障）很多时分会是以下几方面起因形成的（现以A500系列变频器为例）：（1）参数设置问题不当引起的，如时光设置过短；（2）内部因素引起的，如电机绕组短路，包含（相间短路，对地短路等）；（3）变频器硬件故障，如霍尔传感器破坏，IGBT模块破坏等。

在如今的培修中，咱们有时消除以上这些起因能够还是处理不了问题，OC故障依然存在，当然改换掌握板也不是处理问题的方法，这时能够斟酌一下驱动电路能否存在问题。

三菱A500变频器的检测电路做的相称壮大，以上这些检测点只有有任何一处有问题都能够会报警，无法正常运行。

除了个别性驱动电路所包含的驱动电源，驱动光耦隔离，驱动信号缩小电路，还包含输出信号回馈电路等。

在以前咱们介绍的检测手腕无法处理问题的状态下，要特殊注重驱动电路能否正常，检测方向重要包含方才介绍的三菱驱动电路的几个组成局部。

2、UVT故障UVT为欠压故障，信任很多客户在运用中还是会遇到这样的问题，咱们罕见的欠压检测点都是直流母线侧的电压，经大阻值电阻分压后采样一个低电压值，与规范电压值对比后输出电压正常信号，过压信号或是欠压信号。

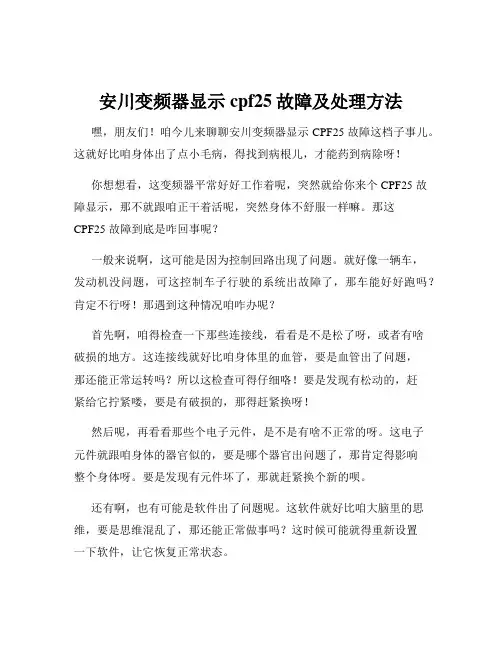

安川变频器显示cpf25故障及处理方法

安川变频器显示cpf25故障及处理方法嘿，朋友们！咱今儿来聊聊安川变频器显示 CPF25 故障这档子事儿。

这就好比咱身体出了点小毛病，得找到病根儿，才能药到病除呀！你想想看，这变频器平常好好工作着呢，突然就给你来个 CPF25 故障显示，那不就跟咱正干着活呢，突然身体不舒服一样嘛。

那这CPF25 故障到底是咋回事呢？一般来说啊，这可能是因为控制回路出现了问题。

就好像一辆车，发动机没问题，可这控制车子行驶的系统出故障了，那车能好好跑吗？肯定不行呀！那遇到这种情况咱咋办呢？首先啊，咱得检查一下那些连接线，看看是不是松了呀，或者有啥破损的地方。

这连接线就好比咱身体里的血管，要是血管出了问题，那还能正常运转吗？所以这检查可得仔细咯！要是发现有松动的，赶紧给它拧紧喽，要是有破损的，那得赶紧换呀！然后呢，再看看那些个电子元件，是不是有啥不正常的呀。

这电子元件就跟咱身体的器官似的，要是哪个器官出问题了，那肯定得影响整个身体呀。

要是发现有元件坏了，那就赶紧换个新的呗。

还有啊，也有可能是软件出了问题呢。

这软件就好比咱大脑里的思维，要是思维混乱了，那还能正常做事吗？这时候可能就得重新设置一下软件，让它恢复正常状态。

咱可别小瞧了这 CPF25 故障，要是不及时处理，那后果可能很严重呢！就像咱身体的小毛病不及时治，最后变成大毛病一样。

你说咱能不重视吗？当然啦，在处理这个故障的时候，咱可得小心谨慎着点。

就跟医生做手术似的，得小心翼翼地操作，不能有半点马虎。

要是不小心弄错了一步，那可能就会引发更多的问题呢。

总之呢，遇到安川变频器显示 CPF25 故障不用慌，咱一步一步来，仔细检查，认真处理，肯定能让它恢复正常工作的。

咱可不能让这么个小故障就把咱给难住了呀，对吧？大家一定要记住这些处理方法哦，说不定啥时候就派上用场啦！。

安川变频器故障处理

安川变频器故障处理安川变频器是工业领域中广泛使用的一种电力设备，它主要用于控制电机的转速和扭矩，在工业生产中具有非常重要的作用。

然而在使用过程中，安川变频器时常会出现不同的故障，这些问题如果不能及时解决将会给生产带来不必要的损失。

因此，本文针对安川变频器的故障处理做一些介绍和分析，希望能够帮助一些需要进行这方面工作的读者。

一、为什么安川变频器会出现故障？在工业生产中，安川变频器作为控制电机的主要设备，它所处的环境其实非常恶劣，因此出现故障是难免的。

具体来说，以下几个方面可能会导致安川变频器出现故障：1. 电力质量问题：电网电压不稳定、电网电压波动等问题都可能导致安川变频器出现故障。

2. 错误的操作：可能出现程序设置错误、参数设定错误等导致的操作不当问题。

3. 外部因素干扰：如电磁干扰、高温、潮湿、粉尘等因素都可能导致安川变频器出现故障。

4. 零件老化：设备寿命长了或者使用时间长了，由于良率问题或修改设计等原因，设备内部的某些零部件出现质量问题也会导致安川变频器出现故障。

总之，安川变频器出现故障的原因是多种多样的，我们需要具体情况具体分析，针对性地解决问题。

二、常见的故障类型在安川变频器使用过程中，出现的故障也是五花八门。

下面是几种常见的故障类型：1. 过流故障：安川变频器因为输入电压异常或者输出电流异常会出现过流故障。

2. 过压故障：安川变频器因为电网电压或直流母线电压存在异常的时候，就会出现过压保护。

3. 过载故障：安川变频器因为负载过重或者控制屏和交流变频器之间的设定不一致导致的。

4. 通讯故障：因为通讯传输出现的干扰或者通讯模块本身出现问题导致的。

5. 故障记忆：因为电源断电或控制系统设置错误等因素导致，会出现故障记忆。

三、安川变频器的故障处理方法1. 过流故障处理当安川变频器出现过流故障时，我们需要查看输出电流是否过大或者输入电压是否异常。

如果有这样的情况，我们需要检查负载电动机是否过载或者设备是否设置有误。

安川变频器常见故障和维修对策

安川变频器常见故障和维修对策变频器类别齐全, 通用型变频器从早期的616G3，到后来推出的616G5,以及现在销售的616G7都以其良好的品质赢得了市场。

此外在提升行业安川变频器更有着宽阔的市场，从原先的676VG3到现在的676GL5,安川变频器以其优越的力矩特性在提升行业树立了良好的口碑，确立了领先的优势。

安川变频器在掌握方式上也由原先变频器厂家普遍采纳的电压矢量掌握方式改进为力矩动态特性更好的电流矢量掌握方式，使之越来越向直流调速靠近。

在安川变频器的使用中我们还是会遇到各种故障，以下就安川变频器的常见故障和广阔用户做一个探讨。

安川变频器的常见故障1.1 开关电源损坏开关电源损坏是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，在众多变频器的开关电源线路设计上，安川变频器因该说是比较胜利的。

616G3采纳了两级的开关电源，有点类似于富士G5,先由第一级开关电源将直流母线侧500多伏的直流电压转变成300多伏的直流电压。

然后再通过高频脉冲变压器的次级线圈输出5V、12V、24V等较低电压供变频器的掌握板，驱动电路，检测电路等做电源使用。

在其次级开关电源的设计上安川变频器使用了一个叫做TL431的可控稳压器件来调整开关管的占空比，从而达到稳定输出电压的目的。

前几期我们谈到的LG变频器也使用了类似的掌握方式。

用作开关管的QM5HL-24以及TL431都是较简单损坏的器件。

此外当我们在使用中如若听到刺耳的尖叫声，这是由脉冲变压器发出的，很有可能开关电源输出侧有短路现象。

我们可以从输出侧查找故障。

此外当发生无显示，掌握端子无电压，DC12V，24V风扇不运转等现象时我们首先应当考虑是否开关电源损坏了。

1.2 SC故障SC故障是安川变频器较常见的故障。

IGBT模块损坏，这是引起SC故障报警的缘由之一。

此外驱动电路损坏也简单导致SC故障报警。

安川在驱动电路的设计上，上桥使用了驱动光耦PC923，这是专用于驱动IGBT模块的带有放大电路的一款光耦，安川的下桥驱动电路则是采纳了光耦PC929，这是一款内部带有放大电路，及检测电路的光耦。

安川L1000A变频器故障处理方法

安川变频器L1000A故障诊断及对策boL 制动晶体管过载故障，变频器内部的制动晶体管过载bUS 选购卡通信故障，检出通信故障，将运行指令或频率指令选择为“通过通信卡设定”时检出。

CE MEMOBUS 通信故障，在收1 次控制数据后，H5-09 （CE 检出时间）设定时间以上无法正常接收CF 控制故障，在减速停止中，持续3 秒钟以上达到转矩极限（无PG 矢量控制模式）CPF00 CPF01 控制回路故障CPF02 A/D 转换器不良，A/D 转换器及外围回路不良CPF03 控制电路板连接不当，控制电路板与变频器单元的连接不当CPF06 EEPROM 存储数据不良，EEPROM 中存储的数据有故障CPF07 CPF08 端子电路板连接不当CPF11 ～ CPF14 CPF16 ～ CPF12 控制回路不良CPF22 混合IC 不良CPF23 控制电路板连接不当，控制电路板与变频器单元的连接不当CPF24 变频器信号异常，输入了本变频器中不存在的装置信号（起动电源时检查）CPF26 ～ CPF34 控制回路故障，控制回路故障dEv 速度偏差过大（带PG 控制模式），脉冲输入的速度检出值和速度指令的偏差超过F1-10 （速度偏差过大（DEV）检出值）的状态持续时间超过了F1-11 （速度偏差过大（DEV）检出时间）dv1 Z 相脉冲丢失检出，电机转动一圈时，一次也未检出Z 相脉冲。

dv2 Z 相噪音故障检出，电机转动一圈时，2 次以上检出了Z 相脉冲dv3 反转检出，转矩指令为正（负）方向时，连续检出加速度为负（正）方向，且连续检出速度指令与机速度的差超过30% 的状态的次数为F1-18 （dv3 检出选择）中设定的检出次数。

dv4 防止反转检出，电机朝着与速度指令相反的方向旋转了F1-19 （dv4 检出选择）设定的检出脉冲。

（注）在从负载侧朝与速度指令相反的方向旋转的用途中，该故障检出功能无效。

F1-19 = 0 时，不检出dv4。

安川变频器故障处理

安川变频器维修

安川变频器维修安川（Yaskawa）变频器是一种广泛应用于工业领域的电力调节设备，用于控制电动机的转速和输出功率。

随着工业自动化的不断发展，安川变频器在生产线中扮演着至关重要的角色。

然而，由于长期使用或操作不当，安川变频器也会出现各种故障，需要及时维修以确保生产线的正常运行。

常见故障与维修方法1.电源故障：如果变频器无法开机或电源指示灯闪烁，可能是由于电源线路故障引起的。

此时，需要检查电源线路、跳线、保险丝等部件，确保电源供应正常。

2.过载保护：当负载超过变频器额定输出时，变频器会自动启动过载保护功能，停止输出。

解决方法是减少负载或检查电机是否有故障。

3.通讯故障：如果变频器无法与PLC或上位机通讯，可能是通讯线路有问题。

检查通讯线路连接是否良好，确保通讯模块设置正确。

4.温度过高：长时间工作或环境温度过高会导致变频器内部温度升高，影响正常运行。

应当确保变频器通风良好，避免高温环境下工作。

维修注意事项1.安全第一：在进行变频器维修时，务必断开电源并等待所有电容器放电后再开始操作，避免触电风险。

2.熟悉原理：了解安川变频器的工作原理和电路结构，有助于准确判断故障原因并进行修复。

3.使用专业工具：在维修过程中应使用专业工具，避免损坏变频器内部元件，导致更严重的故障。

4.保养定期：定期对安川变频器进行保养，清洁内部灰尘，检查连接线路是否松动，可以延长其使用寿命。

维修实例最近，某工厂的安川变频器出现频繁断电的故障。

经过检查发现是变频器内部散热风扇故障导致温度过高，引发自动断电保护。

工程师及时更换了故障风扇，重新启动变频器，问题得到解决。

结语安川变频器维修是一项重要的工作，需要技术人员具备扎实的电气知识和维修经验。

定期检查、及时维修，可以确保安川变频器的正常运行，提高生产效率。

只有不断学习和积累经验，才能更好地应对变频器故障，并为工业生产保驾护航。

安川变频器常见故障及解决方法-邹长发

安川变频器常见故障及解决方法安川变频器是我公司应用得比较广泛的变频器，在长期的使用过程中难免会出现元件的老化，外围设备的安装出现接触不良，或者损坏，以及工作的外部温度湿度等因素，都会引起变频器报故障。

我就关于在广州办事处这段时间所遇到的一些问题，以及解决的方法作为讨论，希望对于以后的售后工作带来一些帮助。

1）OC Over Current 过电流这是变频器最为频繁的故障，在原因的分析上我将其分为外部原因和内部原因。

外部原因：机械结构和参数设置，开环控制主要检查负载是否存在短路，如果是一台变频器带多个电机，还应分别检查各个电机的线是否存在绝缘不好，检查机械部位被卡住（制动器是否未能完全打开），电动机的转矩过小，加速时间设置太短，电流上限设置太小和转矩补偿(V/F)设定偏高。

如果是闭环控制还应检查编码器的线，主要检查对地的绝缘，以及编码器是否固定得很好，如果在运行中观察到U1-05有跳变或不能反馈速度，除了要考虑编码器本身外还有可能是PG卡坏了。

内部原因：变频器本身的检测元件损坏，变频器一上电就跳闸，这时一般不复位。

产生这种现象的原因有：模块损坏、驱动电路（驱动板）损坏和电流检测电路（交流互感器）损坏。

如果是由于这方面的原因则需要跟换相关元件2）OV DC Bus Fuse Open 主回路过电压主回路过电压主要是因为制动单元不能放电，减速时间设置得过短，或者制动单元已经损坏。

首先我们检查减速时间是否过短，对于大车，旋转机构的减速时间设置最好大于6S。

检查制动单元在操作时我们可以观察制动单元上的红色指示灯，在减速和停止时是否闪烁，如果不能闪烁，需要检查制动单元到制动电阻的连接线是否存在断路情况，绝缘是否良好。

如果是多个制动单元还应注意是不是每个制动单元都不放电。

如果制动电阻侧连接出现短路或对地短路情况，则制动单元多半已经被烧坏，其检测方法是，拆开制动单元，测量制动单元内部的保险是否已经烧坏，IGBT 是否已经烧坏。

安川变频器维修故障汇总及处理方法

安川变频器维修故障汇总及处理方法安川变频器G7系列故障代码及解决方案OC故障：过电流，变频器的输入电流超越了过电流检出值（约为额定电流的百分之200，变频器输入侧发作了短路、接地短路（因电机烧损、绝缘劣化、电缆破损所惹起的接触、接地短路等）负载过大，加速时间过短，都会出现过电流的情况。

PUF 保险丝熔断G7安川保险丝熔断，主回路的保险丝熔断;因为变频器输入侧的短路、接地短路，使输入晶体管被毁坏，以下的端子间能否短路如短路则引起输入晶体管的破坏B1（+3）;U,V,W- U,V,W从输入侧接入了输出电源（接线错误、电机绝缘不好）查询原因、采用对策后改换变频器OV 主回路过电压，安川主回路过电压主回路直流电压超越过电压检出值200V级：约410V 400V级：约820V （E1-01≧400V）约720V （E1-01;400V）加速时间过短，来自电机的再生能量过大电机接地（接地电流畅过电源对变频器内的主回路电容停止充电）UV1 主回路低电压G7安川主回路欠电压主回路直流电压低于L2-05（欠电压检出值）的设定值200V级：约190V 400V级：约380V主回路电磁接触器举措不良变频器运转中无电磁接触器的呼应实用变频器容量200V级：37～110kW 400V级：75～300kW;输出电源时发作缺相;发作了瞬时停电;输出电源的接线端子松动;输出电源的电压动摇过大;发作冲击避免回路的举措不良;运转中主回路接触器被翻开（辅佐接点接触不良）;粉尘、气体形成主回路接触器接点腐化;UV2 主回路欠电压G7安川掌握电源毛病掌握电源的电压下降;掌握电源的接线欠妥;在无瞬时停电赔偿单位（200V／400V级、7.5kW以下）的状况下，将赔偿工夫参数（l2-02）从初始值停止了延伸;试着开闭电源;若延续呈现毛病，则改换变频器;设置瞬时停电赔偿单位冲击避免回路毛病G7安川冲击避免回路毛病发作冲击避免回路的举措不良固然收回了接点ON旌旗灯号，但10秒钟没有收到接点呼应;主回路接触器的举措不良;接触器励磁线圈的毁伤;试着开闭电源;若延续呈现毛病，则改换变频器PF 输出缺相G7安川主回路电压毛病主回路直流电压在再生之外发作异常振动绝对变频器最大实用电机容量，检出约80％以上的负载（设定为L8-05=1时停止检出）;输出电源时发作缺相;发作了瞬时停电;输出电源的接线端子松动;输出电源的电压动摇过大;相间电压掉衡查询拜访缘由、采用对策后复位LF 输入缺相G7安川输入缺相变频器输入侧发作缺相设定为L8-07=1或2时停止检出输入电缆断线;电机线圈断线;输入端子松动运用了容量低于变频器额外输入电流的5％的电机查询拜访缘由、采用对策后复位从新设定变频器容量或电机容量OH （OH1）散热片过热G7安川散热片过热变频器散热片的温度超越L8-02的设定值或过热保护值0H:超越L8-02 （可用L8-03选择中止形式）0H1:超越约100℃（中止形式为自（设定为L8-32=1在运转中止）变频器外部冷却电扇毛病（200V7.5kW以上,400V级5.5kW以上）时停止检出）情况温渡过高四周有发烧体变频器冷却电扇中止运转;掌握回路端子＋V、－V、AC短路;掌握回路端子过载;变频器冷却电扇中止运转;冷却电扇堵转，设置冷却安装去除发烧体改换冷却电扇（请与本公司联络）;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）;改换冷却电扇（请与本公司联络）;打扫冷却电扇FAN 外部电扇毛病G7安川变频器外部冷却电扇毛病检出变频器外部冷却电扇的毛病后，变频器的电子热敏器使变频器的过载保护举措（设定为L8-32=1时停止检出）变频器外部冷却电扇中止后，在过载形态下持续运转改换冷却电扇（请与本公司联络）OH3 电机过热正告G7安川电机过热警报依照L1-03的设定，变频器持续运转或中止电机过热从新设定负载的巨细、加加速工夫、周期工夫从新设定V/f特征确认E2-01（电机额外电流）的设定安川电机过热毛病依据L1-04的设定值，变频器将中止电机过热<从新设定负载的巨细、加加速工夫、周期工夫从新设定V/f特征确认E2-01（电机额外电流）的设定RR 制动晶体管毛病G7 安川内置制动晶体管毛病制动晶体管举措毛病;制动晶体管破损;变频器掌握回路不良;试着开闭电源;若延续呈现毛病，则改换变频器OL1 电机过载G7 安川电机过载由电子热敏器使电机过载保护举措负载过大加加速工夫、周期工夫过短有关速度搜刮的参数设定值欠妥/（因电机掉调而形成的过载）;低速运转时过载（当为通用电机时，即便是不满额外电流的运转，也有在低速运转时发作过载的风险）;运用公用电机时，电机保护功用选择（L1-01）为1（通用电机的保护）PG 与电机的扭转偏向相反（有PG的掌握）V/f特征的电压过高E2-01（电机额外电流）的设定值欠妥;掌握回路端子＋V、－V、AC短路;掌握回路端子过载从新设定负载的巨细、加加速工夫、周期工夫;运用速度搜刮重试功用;调剂速度搜刮举措电流（b3-02）、速度搜刮加速工夫（b3-03）;运用速度推定形搜刮功用（施行电机线间电阻自进修）;从新反省负载及设定形态;运用容量更大的变频器;更正PG配线;更正电机配线;变卦PG扭转偏向设定（F1-05）从新设定V/f特征确认E2-01（电机额外电流）的设定;确认掌握回路端子能否有接线毛病确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）OL2 变频器过载G7 安川变频器过载由电子热敏器使变频器过载保护举措负载过大加加速工夫、周期工夫过短有关速度搜刮的参数设定值欠妥（因电机掉调而形成的过载）PG 与电机的扭转偏向相反（有PG的掌握）V/f特征的电压过高变频器容量过小;掌握回路端子＋V、－V、AC短路;掌握回路端子过载低速（缺乏6Hz）运转时过载从新设定负载的巨细、加加速工夫、周期工夫;运用速度搜刮重试功用;调剂速度搜刮举措电流（b3-02）、速度搜刮加速工夫（b3-03）;运用速度推定形搜刮功用（施行电机线间电阻自进修）;更正PG配线;更正电机配线;变卦PG扭转偏向设定（F1-05）从新设定V/f特征改换容量大的变频器&midd确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）;下降低速（缺乏6Hz）运转时的负载;运用容量更大的变频器;下降载波频率OL3 过转矩检出1 G7 安川过转矩检出1高于设定值（L6-02）的电流并继续超越了规则的工夫（L6-03）－;确认L6-02、L6-03的设定能否恰当;确认机械的运用情况，扫除毛病缘由OL4 过转矩检出2 G7 安川过转矩检出2高于设定值（L6-05）的电流并继续超越了规则的工夫（L6-06）－;确认L6-05、L6-06的设定能否恰当;确认机械的运用情况，扫除毛病缘由OS 电机过速G7 安川过速设定值（F1-08）以上的速度且继续工夫超越规则工夫（F1-09）发作了超调／欠调指定速渡过高F1-08、F1-09的设定值欠妥再次调剂增益从新设定指令回路及指令增益确认F1-08、F1-09的设定值PGO PG回路毛病G7 安川PG断线检出在变频器输入频率的形态下，PG脉冲不克不及输出PG接线已断开PG接线毛病PG无供电电源电机处于制动形态修缮断线处修改接线停止准确供电确认制动器（电机）能否处于;翻开”形态DEV 电机速度偏向过大G7 安川速度偏向过大设定值（F1-10）以上的速度偏向且继续工夫超越规则工夫（F1-11）负载过大加加速工夫过短负载为锁定形态F1-10、F1-11的设定欠妥电机处于制动形态加重负载添加加加速EF3 端子S3 毛病G7 安川内部毛病（输出端子S3）从多功用输出端子输出了内部毛病;解除各多功用输出的内部毛病输出;扫除内部毛病缘由OPR 操作器衔接不良G7 安川数字式操作器衔接不良用来自数字式操作器的运转指令停止运转时，数字式操作器断线－确认数字式操作器的衔接能否正常CPF00 变频器主板损坏1 G7 安川数字式操作器通讯毛病1接通电源5秒后，也不克不及和数字式操作器停止通讯CPU的内部RAM不良数字式操作器的插头接触不良变频器掌握回路不良掌握回路破坏拆下数字式操作器后再从新装置改换变频器试着开闭电源改换变频器CPF01 操作器毛病2 G7 安川数字式操作器通讯毛病2与数字式操作器开端通讯后，发作了2秒以上的通讯毛病数字式操作器的插头接触不良变频器掌握回路不良拆下数字式操作器后再从新装置改换变频器CPF02 BB回路毛病G7 安川基极封锁回路不良掌握回路破坏试着开闭电源改换变频器CPF03 EEPROM 毛病G7 安川EEPROM不良经过通讯选购卡，在输出参数写入指令（ENTER 指令）的进程中割断了变频器的电源掌握回路破坏试着开闭电源停止初始化（A1-03）改换变频器CPF04 外部A/D1 毛病G7 安川CPU外部A/D转换器不良掌握回路破坏;掌握回路端子＋V、－V、AC短路;掌握回路端子过载试着开闭电源改换变频器;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mCPF05 内部A/D2 毛病G7 安川CPU内部A/D转换器不良掌握回路破坏;掌握回路端子＋V、－V、AC短路;掌握回路端子过载试着开闭电源改换变频器;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）CPF06 选择卡衔接毛病G7 安川选购卡衔接毛病选购卡衔接口衔接毛病变频器或选购卡不良封闭电源，从新插卡改换变频器或选购卡VCF VCF G7 安川主回路电容器中性点电位毛病主回路电容器的中性点电位掉衡过大主回路电容器因时效变更等而招致容量缺乏变频器部件不良输入缺相载波频率的设定值（C6-03，C6-04）欠妥在V/f和无PG的矢量掌握形式下，电机延续掉调（输入电流超越了变频器额外电流的200％）改换主回路电容器（请与本公司联络）改换变频器请参照LF（输入缺相）的章节确认C6-03，C6-04的设定值别的，当为400V级变频器时，依据载波频率的设定，可设定的最高输入频率会遭到制邀请参照6-36页加重负载延伸减速工夫从新设定V/f的设定值改换为容量更大的变频器OPERATOR ERRWATCH DOGERR G7 安川操作器毛病（Watchdog毛病）在举措中，检出了程序的运转毛病; 改换操作器操作器熄灭G7 安川掌握电源电压降低;掌握回路端子+V、-V、AC短路;掌握回路端子过载主回路端子之间的+1及+2端子间的短路片已被撤除制动单位的P及N端子接反掌握电源回路毛病掌握电源回路误举措;确认掌握回路端子的配线能否有误;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）装置短路片;确认包含衔接制动单位的电缆和转接端子等在内的配线;改换变频器（充电指导灯点亮）;改换操作器;改换电路板或变频器（充电指导灯熄灭）;确认输出电源电压;改换变频器电源割断后，经由5分钟今后再接通电源CALL （闪耀）SI-B通讯毛病G7 安川通讯等候中接通电源后，无法正常接纳掌握数据－反省通讯机械、通讯旌旗灯号能否正常RUNC （闪耀）内部运转输出不克不及复位G7 安川运转指令输出中，不克不及复位在输出来自内部端子等的运转指令的形态下，输出复位旌旗灯号－反省能否未输出来自内部端子等的运转指令OPE01 参数设定错误1 G7 安川变频器容量的设定毛病变频器容量的设定与主体纷歧致（请与本公司联络）;OPE02 参数设定毛病2 G7 安川参数设定规模欠妥参数设定值为参数设定规模之外的值毛病显示中时，如输出操作器的ENTER键，则显示（U1-34）;OPE毛病的参数;OPE03 参数设定毛病3 G7 安川多功用输出的选择欠妥在H1-01～H1-10（多功用接点输出）长进行以下的设定;对两个以上的多功用输出设定了相反的数值;UP指令和DOWN指令未同时设定;UP/DOWN指令和坚持加加速中止被同时设定;内部搜刮指令1（最高输入频率）和内部搜刮指令2（设定频率）被同时设定;b5-01（PID掌握）无效时，设定了UP/DOWN 指令;＋速度指令和－速度指令未同时设定;紧迫中止指令NO/NC被同时设定。

安川变频器的操作方法调试及故障排除

安川变频器的操作方法调试及故障排除一、安川变频器的操作方法：1.设定运行频率：首先，打开安川变频器的电源开关，接通电源。

然后按下“UP”按钮，选择需要设置的频率。

通过“UP”、“DOWN”按钮可以调整频率的大小，也可以直接输入需要设置的频率值。

最后按下“ENTER”按钮，保存设置的频率。

2.设定电机转速：在上述步骤中，设置好运行频率后，可以按下“MON”按钮，选择需要设定的电流，通过“UP”、“DOWN”按钮调整电流的大小，最后按下“ENTER”按钮保存设置。

3.启动电机：在设置好频率和电流后，按下“RUN”按钮，可以启动电机。

同时也可以按下“STOP”按钮停止电机的运行。

4.调整加速度和减速度：在启动电机后，可以通过调整加速度和减速度来控制电机的启停速度。

按下“SET”按钮，选择需要调整的参数，通过“UP”、“DOWN”按钮调整参数的大小，最后按下“ENTER”按钮保存设置。

5.监控电机工作状态：安川变频器还具有监控电机工作状态的功能，通过按下“MON”按钮可以查看电机的转速、电流等参数，并可以通过“UP”、“DOWN”按钮切换显示的参数。

二、安川变频器的调试：1.校正频率：在初次使用或更换变频器后，可能需要进行频率校正。

按下“SET”按钮选择“Fr1”，然后按下“UP”、“DOWN”按钮调整频率校正参数，最后按下“ENTER”按钮保存设置。

2.调整电流保护：根据实际需求，可以调整电流保护参数，以保护电机的安全运行。

按下“SET”按钮选择“Cr1”，然后按下“UP”、“DOWN”按钮调整电流保护参数，最后按下“ENTER”按钮保存设置。

3.调整加速度和减速度：根据实际需求，可以调整加速度和减速度参数，以控制电机的启停速度。

按下“SET”按钮选择“ATr”或“dTr”，然后按下“UP”、“DOWN”按钮调整参数，最后按下“ENTER”按钮保存设置。

三、安川变频器的故障排除：1.故障代码查看：如果安川变频器发生故障，可以按下“MON”按钮查看故障代码。

安川L1000A变频器故障处理方法

dv4 防止反转检出，电机朝着与速度指令相反的方向旋转了F1-19 （dv4 检出选择）设定的检出脉冲。

（注）在从负载侧朝与速度指令相反的方向旋转的用途中，该故障检出功能无效。

F1-19 = 0 时，不检出dv4。

YASKAWA安川G7变频器故障分析及解决

YASKAWA安川G7变频器故障分析及解决安川G7变频器是一种高性能的变频控制器，常用于驱动各类机械设备。

然而，在使用过程中，G7变频器也会出现一些故障。

本文将对常见的G7变频器故障进行分析，并提供相应的解决方法。

第一种故障是G7变频器无法启动或无法运行。

这可能是由于电源供应中断、主电路故障、参数设置错误等原因引起的。

解决方法如下：首先，检查电源供应是否正常，确保变频器接入正确的电源线路。

其次，检查主电路电源模块是否工作正常，如果有故障则需要更换。

最后，检查参数设置是否正确，确保参数设置与实际需求匹配。

第二种故障是G7变频器输出电流异常。

这可能是由于负载过重、电机故障、输出电路故障等原因引起的。

解决方法如下：首先，检查负载是否过重，如果是，则需要减少负载以降低电流。

其次，检查电机是否有故障，如轴承磨损、绝缘故障等，如有故障则需要修理或更换电机。

最后，检查输出电路是否有松动或短路，如有故障则需要修理或更换输出电路。

第三种故障是G7变频器过热。

这可能是由于外部环境温度过高、散热器堵塞、散热风扇故障等原因引起的。

解决方法如下：首先，检查外部环境温度是否过高，如是，则需要降低温度。

其次，检查散热器是否堵塞，如有堵塞则需要清洁散热器。

最后，检查散热风扇是否正常工作，如有故障则需要修理或更换散热风扇。

第四种故障是G7变频器发生电压波动或电流波动。

这可能是由于电源电压不稳定、电流浪涌、电磁干扰等原因引起的。

解决方法如下：首先，检查电源电压是否稳定，如不稳定则需要更换稳定的电源。

其次，安装过滤器以减少电流浪涌或电磁干扰。

最后，检查接线是否接触良好，如有松动则需要重新连接。

总之，G7变频器故障的解决方法主要包括修理或更换故障部件、调整参数、降低负载、清洁散热器等。

在实际应用中，需要根据具体情况选择合适的解决方法。

为了保证变频器的正常运行，建议定期对G7变频器进行检查和维护。

这样可以提高设备的可靠性和使用寿命。

安川G7变频器故障解析

安川G7变频器故障分析及解决日本安川公司G系列变频器广泛用于起重类控制系统中。

一、常见故障篇（1）OC Over current 过电流描述：变频器的输出电流超过了过电流检出值。

常见原因：1、变频器输出侧发生短路，接地（电机烧毁，绝缘劣化，电缆破损而引起的接触，接地等）。

2、负载太大，加速时间太短。

（通常是见于调试加速过程中报，调长加速时间和检查L2-03）3、变频器输出侧电磁开关已动作。

4、电机短时堵转，如开闸制动器动作缓慢（有可能是制动器有问题，或是调试的程序有问题，制动器刹车皮摩擦，或是关闸时没有零速抱闸，没有零速抱闸通常都是参数或程序有问题）5、变频器的V/F特性设定偏高，请调整E1组参数。

6、闭环系统中，常见于编码器到PG卡之间的环节出现了问题（通常A+和B+接反了，会报PGO或OC，编码器打滑，或是PG卡坏了，要尽量避免编码器线受干扰），可以监视U1-05的参数是否均匀地变化，不能滞留或跳动，比较U1-02与U1-05之间的值是否接近一致。

7、电动机转矩过小。

（本人没遇过这种）8、变频器内部的电流互感器出现故障（互感器的简单测量方法是用万用表比较三个互感器四个角之间的阻值是否都差不多，挑出异常的，注意：量出来时坏的就是坏的，好的不代表是好的，等于废话，呵呵!）9、为了搞得神秘些，这个请到特殊故障篇看。

（2）GF Groun Favlt 接地描述：变频器输出侧发生接地的接地电流超过变频器额定输出电流的50%。

常见原因：1、变频器输出侧对地（电机烧毁，绝缘劣化，电缆破损而引起的接触，接地等）在变频器柜内用摇表检查电机进线有无接地现象，电机接线是否潮湿；2、如电机不存在接地现象，可能由于检测回路故障引起，请更换驱动板。

（3） PUF DC Bus Fuse Open 保险丝熔断描述：装在主回路的保险丝熔断了由于变频器输出侧的短路，接地造成输出晶体管损坏。

常见原因：保险烧毁，可能由于IGBT短路引起直流母线大电流经过，造成保险烧毁，IGBT短路的原因有几个：1、元器件质量问题、老化等；2、环境恶劣,如潮湿、温度过高、粉尘多、震动、外部环境剧变，如停电后被空调对着对风，上电后运行就容易报故障，如果变频器所处的环境振动比较大时，也容易对IGBT造成损坏。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

目录安川变频器UV2故障 (4)安川变频器UV3故障 (4)安川变频器PF故障 (5)安川变频器报UV1故障名称: (5)安川变频器OV故障名称: (6)安川变频器GF故障名称 (8)安川变频器COF故障名称: (8)安川变频器OC故障名称: (8)LF (10)LF2 (10)RR (11)安川变频器OH故障 (11)安川变频器OH1故障 (11)安川变频器OH3故障 (12)安川变频器OH4故障 (12)安川变频器RH故障 (12)安川变频器报OL1故障名称: (13)安川变频器OL2故障名称: (14)安川变频器OL3故障名称: (14)安川变频器OL4故障名称: (14)安川变频器UL3故障名称: (14)安川变频器UL4故障名称: (15)安川变频器OL5故障名称: (15)安川变频器OL7故障名称: (15)安川变频器UL5故障名称: (15)安川变频器STO故障 (15)安川变频器OS故障 (16)安川变频器PGO故障 (16)安川变频器DEV故障 (16)安川变频器CF故障 (17)安川变频器FBL故障 (17)安川变频器EF0故障 (17)安川变频器EF1～EF7故障 (18)安川变频器CE故障 (18)安川变频器BUS故障 (18)安川变频器SER故障 (19)安川变频器ERR故障 (19)安川变频器DWFL DRIVEWORKSEZ故障 (19)安川变频器OFA00故障 (20)安川变频器OFA01故障 (20)安川变频器OFA03故障 (20)安川变频器CPF02故障 (20)安川变频器CPF03故障 (21)安川变频器CPF06故障 (21)安川变频器CPF07故障 (21)安川变频器CPF08故障 (21)安川变频器CPF12故障 (21)安川变频器CPF13故障 (21)安川变频器CPF14故障 (22)安川变频器CPF16故障 (22)安川变频器CPF17故障 (22)安川变频器CPF18故障 (22)安川变频器CPF19故障 (22)安川变频器CPF20或CPF21故障 (22)安川变频器CPF22故障 (22)安川变频器CPF23故障 (23)安川变频器CPF24故障 (23)安川变频器UV故障名称 (23)安川变频器EF故障 (24)安川变频器OV故障 (24)安川变频器OH故障 (24)安川变频器OH2故障 (25)安川变频器OL3、OL4、UL3、UL4故障 (26)安川变频器OS故障 (27)安川变频器PGO故障 (27)安川变频器DEV故障 (27)安川变频器EF0故障 (28)安川变频器EF1～EF7故障 (28)安川变频器FBL故障 (29)安川变频器CE故障 (29)安川变频器BUS故障 (30)安川变频器CALL故障 (31)安川变频器RUNC故障 (31)安川变频器HCA故障 (31)安川变频器RUN故障 (32)安川变频器PASS故障 (32)安川变频器BB故障 (32)安川变频器DNE故障 (32)安川变频器HBB故障 (33)安川变频器HBBF故障 (33)安川变频器SE故障 (33)安川变频器OPE01故障 (33)安川变频器OPE02故障 (33)安川变频器OPE03故障名称 (34)安川变频器OPE04故障 (34)安川变频器OPE05故障 (35)安川变频器OPE07故障 (35)安川变频器OPE08故障 (36)安川变频器OPE09故障 (37)安川变频器OPE10故障 (37)安川变频器OPE11故障 (37)安川变频器OPE13故障 (38)安川变频器ER-01自学习故障 (38)安川变频器ER-03故障 (39)安川变频器ER-04、ER-05、ER-08故障名称 (39)安川变频器ER-09故障 (39)安川变频器ER-11故障 (40)安川变频器ER-12故障 (40)安川END1故障 (40)安川END2故障 (40)安川END3故障 (41)安川变频器Uv2故障控制电源故障控制电源的电压降低安川变频器Uv2故障原因1:200V/400V 级7、5 kW 以下的变频器时:在没有设置瞬时停电补偿单元的状态下,将L2-02 (瞬时停电补偿时间)设定得比初始值大对策:设置瞬时停电补偿单元。

安川变频器Uv2故障原因2:控制电源单元(选购件)的接线不当对策:开、关电源,确认就是否发生故障。

若连续出现故障,则需更换变频器或控制电源单元。

安川变频器Uv2故障原因3:变频器的内部回路故障对策:开、关电源,确认就是否发生故障。

若连续出现故障,则更换变频器。

安川变频器Uv3故障冲击防止回路故障发生冲击防止回路的动作不良安川变频器Uv3故障原因1:变频器内部冲击防止回路的接触器动作不良对策:开、关电源,确认就是否发生故障。

若连续出现故障,则更换变频器。

使用U4-06 (冲击电流防止继电器的维护)确认冲击电流防止继电器的维护时期。

如果U4-06 超过90%,则更换变频器。

安川变频器Uv3故障原因2:变频器内部气温异常对策:确认变频器的环境温度。

安川变频器PF故障主回路电压异常主回路直流电压在再生时以外发生异常波动(在设定为L8-05=1 (有效)时检出)安川变频器PF故障原因1:发生输入电源缺相对策:确认主回路电源的接线就是否发生断线或接线错误。

正确进行接线。

安川变频器PF故障原因2:输入电源的接线端子松动对策:确认端子就是否松动。

请按照本手册中的紧固力矩拧紧端子。

安川变频器PF故障原因3:输入电源的电压波动过大对策:确认电源电压。

采取稳定电源的对策。

将L8-05 (输入缺相保护选择)设定为0 (无效)。

安川变频器PF故障原因4:相间电压失衡对策:确认电源电压、采取稳定电源的对策,或将输入缺相检出设定为无效。

原因:变频器内部的主回路电容器老化对策:使用U4-05 (电容维护)确认电容器的维护时期。

如果U4-05 超过90%,则更换变频器。

确认输入电源就是否发生故障。

电源侧无故障,但频繁地发生警报时,请采取以下对策将L8-05 (输入缺相保护选择)设定为0 (无效)。

更换变频器。

安川变频器报Uv1故障名称:主回路欠电压未输入运行指令(变频器停止中)时,会出现以下状况。

·主回路直流电压低于L2-05 (主回路欠电压(UV)检出值)的设定值· 200V 级:约190V (单相为160V)· 400V 级:约380V (E1-01 (输入电压设定)的设定小于400 时,为350V。

)安川变频器报Uv1故障原因1:发生输入电源缺相对策:确认主回路电源的接线就是否发生断线或接线错误。

正确进行接线。

原因:输入电源的接线端子松动对策:确认端子就是否松动。

请按照本手册中的紧固力矩拧紧端子、安川变频器报Uv1故障原因2:电源电压发生故障对策:确认电压。

将电压调整到变频器的电源规格范围以内。

原因:发生停电对策:改善电源。

安川变频器报Uv1故障原因3:变频器内部回路老化对策:使用U4-05 (电容维护)确认电容器的维护时期。

如果U4-05 超过90%,则更换变频器。

原因:由于电源变压器容量不足,导致变频器的浪涌电流使电源电压降低对策:确认接线用断路器、漏电断路器(带过电流保护功能)或电磁接触器打开时就是否发生警报。

修改电源变压器的容量。

原因:变频器内部气温异常对策:确认变频器的环境温度。

原因:充电指示灯不良(指示灯断线)对策:更换变频器。

安川变频器ov故障名称:主回路过电压主回路直流电压超过过电压检出值200 V 级:约410 V400 V 级:约820 V (E1-01<400 时,为740 V)安川变频器ov故障原因1:减速时间过短,电机流向变频器的再生能量过大对策:增大C1-02、04、06、08 (减速时间)的值。

在变频器上连接制动电阻器或制动电阻器单元。

将L3-04 (减速中防止失速功能选择)设定为1 (有效)。

(出厂设定:1)安川变频器ov故障原因2:加速时间过短对策:确认突然加速结束时就是否发生过电压警报。

发生警报时,增加加速时间。

使用S 字加减速。

安川变频器ov故障原因3:制动负载较大对策:在变频器上连接制动电阻器或制动电阻器单元。

原因:输入电源中混有浪涌电压对策:安装DC 电抗器。

(注意)在同一电源系统内,若开、闭进相电容器或可控硅变换器发生动作,可能会导致输入电压短暂地异常急剧上升(浪涌)。

安川变频器ov故障原因4:电机发生接地短路对策:(接地短路电流经过电源向变频器内的主回路电容器充电)检查电机的动力电缆、中继端子、电机端子箱等。

排除发生接地短路的部位,再次接通电源。

安川变频器ov故障原因5:速度搜索相关参数的设定不当对策:(包括在瞬时停电恢复时以及故障重试时发生的情况)修改速度搜索相关参数的设定。

设定速度搜索重试功能为有效。

(设定b3-19 ≥ 1 ～10。

)调整b3-02 (速度搜索动作电流)、b3-03 (速度搜索减速时间)。

进行电机线间电阻自学习后,使用b3-24=1 (速度推定形搜索功能)。

安川变频器ov故障原因6:加速结束后超调时的再生能量过大对策:将L3-11 (过电压抑制功能选择)设定为1 (有效)。

安川变频器ov故障原因7:电源电压过高对策:确认电压。

将电压降低到变频器的电源规格范围以内。

安川变频器ov故障原因8:制动晶体管损坏对策:更换变频器。

原因:制动电阻器或制动电阻器单元的接线不正确对策:确认与制动电阻器或制动电阻器单元的接线就是否发生错误。

正确进行接线。

原因:由于干扰而发生误动作对策:确认抗干扰对策的状况。

检查控制回路的接线、主回路的接线、接地接线,充分采取抗干扰对策。

如果电磁接触器就是干扰的发生源,则在电磁接触器的线圈上连接浪涌抑制器。

将L5-01 (故障重试次数)设定为0 以外的值。

安川变频器ov故障原因9:电机发生失调对策:调整控制失调的参数。

调整N1-02 (防止失调增益)。

调整N2-02 及N2-03 (无PG 矢量)速度反馈检出控制(AFR)时间参数。

调整N8-45 (PM 速度反馈检出控制增益)、N8-47 (拉入电流补偿时间参数)。

安川变频器ov故障原因10:负载转动惯量设定不正确对策:确认使用KEB、过电压抑制、减速中防止失速(最佳调整)等功能时负载惯性的设定。

根据适用机械调整L3-25 (负载惯性比)。

原因:在PM 用无PG 矢量控制模式下使用了短路制动功能对策:连接制动电阻器。

安川变频器GF故障名称接地短路在变频器输出侧,接地短路电流超过变频器额定输出电流的约50%(变频器容量在5、5kW 以上,L8-09=1 时保护动作有效)安川变频器GF故障一:原因:电机烧毁或发生绝缘老化对策:确认电机的绝缘电阻。
