10kV变电所安装工法
10KV电力变压器安装施工方案及工艺方法
10KV电力变压器安装施工方案及工艺方法一、安装施工方案1.确定安装位置：首先需要确定10KV电力变压器的安装位置，应选在通风良好、不易受水淹的地方，同时要考虑周围环境的安全和便利性。
2.基础施工：在确定好位置后，需要进行基础施工。
首先要做好基础的开挖和填土工作，确保基础平整、稳固。
3.安装支架：安装好基础后，需要根据变压器的尺寸和重量安装支架，确保支撑牢固。
4.安装变压器：将变压器移至支架上，进行固定和调整，确保变压器水平放置，无倾斜。
5.连接高压侧：连接高压侧的绝缘导线和绝缘子，确保连接牢固、绝缘良好。
6.连接低压侧：连接低压侧的绝缘导线和绝缘子，同样要确保连接牢固、绝缘良好。
7.接地：对变压器进行接地处理，确保安全可靠。
8.调试：完成以上安装后，需要对变压器进行调试和检测，确保其正常运行。
二、工艺方法1.安装前准备：在进行10KV电力变压器的安装前，要做好充分的准备工作，包括准备好所需的材料、工具和设备。
2.安装过程控制：在安装过程中，要根据设计图纸和要求进行控制，确保每个步骤的顺利完成。
3.检测验收：每个安装步骤完成后，都要进行检测和验收，确保安装质量合格。
4.安全控制：在整个安装过程中，要做好安全控制工作，避免发生意外事故。
5.现场管理：对安装现场进行管理，保持整洁有序，确保施工顺利进行。
6.员工培训：做好员工的培训工作，确保他们具备良好的技能和安全意识。
7.施工管理：对施工过程进行管理，及时发现和解决问题，确保工期和质量。
8.安装完毕：安装完成后，要进行全面的检查和整理工作，确保设备安装完好无损。
10kV配网变配电设备安装施工技术
10kV配网变配电设备安装施工技术配网变配电设备安装施工技术是指在配电系统中，将变压器、开关设备和控制设备等设备安装到指定位置，接通电源，进行调试和验收的一系列过程。
本文将介绍10kV配网变配电设备的安装施工技术。
一、安装前准备工作1、检查设备和材料的质量是否符合要求，确认数量是否充足。
2、安装前应清理场地，保证在安装设备时不受阻碍。
3、对施工现场进行安全检查，确保工人的安全。
4、绘制设备布置图，确认设备的摆放位置和布线方式。
二、设备安装1、变压器的安装（1）按照图纸的要求将变压器移至工作地点，用吊车或吊车将变压器安装到基础上。
（2）用水平仪检查变压器底座的水平度，必要时在底座上设置支撑垫，使变压器水平。
（3）检查变压器的接线、油位、绝缘和防雷等情况，确保变压器的正常运行。
（2）按照图纸的要求连接设备的电缆和接线。
（3）安装开关设备的操作杆和控制器，调整操作手感和位置。
三、设备调试（1）检查变压器的供电方式是否正确，开启机房和变压器室的空调设备。
（2）启动变压器，检查转向是否正确，运行是否平稳，是否存在异常声音和振动。
（3）检查变压器的输出电压和电流是否正常，检查变压器的防雷装置是否齐全有效。
（2）按照图纸的要求进行手动或自动控制试验，检查开关设备的操作感觉和响应速度。
（3）检查开关的短路保护、接地保护和过载保护等功能是否正常。
（3）检查控制设备的故障诊断和报警功能是否正常。
四、安装验收安装施工人员应根据相关规定，按要求进行技术交底、设备验收和完工验收。
验收合格后方可投入运行。
总之，10kV配网变配电设备的安装施工技术需要注意设备的正确安装位置、接线和调试，以确保设备的正常运行，同时也要预防各种安全事故的发生。
10kV配电室高低压变压器安装施工方案
IOkV配电室高低压变压器安装施工方案一、刖百高低压变压器的安装施工是一个重要的环节，直接关系到电气设备的安全稳定运行。
本文档旨在对IOkV配电室高低压变压器的安装施工方案进行详细说明，以确保施工质量的可控性和稳定性，保证设备运行的安全可靠性。
二、工程概述本工程涉及到IOkV配电室内高低压变压器的安装，主要包括：1.安装高低压变压器2.安装配电柜3.安装电缆4.连接开关设备5.连接避雷装置6.安装绝缘子7.进行绝缘测试8.进行接地测试三、施工方案1.安装高低压变压器高低压变压器在安装前需要确定安装位置和方向。
在确定好位置后，需要对安装地面进行清理，并开好必要的孔洞。
把高低压变压器放置在安装位置上，然后用螺丝将其固定牢固。
安装过程中，要特别注意保护高低压变压器的绝缘涂层，防止被刮伤。
2.安装配电柜在安装配电柜前，需要在配电柜的安装位置上开好必要的孔洞，然后将配电柜放到安装位置上。
根据图纸要求和现场实际情况确定配电柜的安装高度，并用螺丝固定牢固。
安装好配电柜后，需要对配电柜进行接线，接线前需要分类清晰，并标识好接线标志，以便于后期维护和管理。
3.安装电缆电缆的铺设需要在配电室的地面上进行。
首先清理地面，然后将电缆按照设备连接图纸铺设，铺设好后再进行固定。
在固定时需要注意缆头的位置和保护盖的安装，并注意铺设的缆线距离和相互之间的间隔。
所有的连接和接地必须符合设备连接图纸的标准，接地焊接要牢固可靠。
4.连接开关设备连接开关设备时需要按照设备图纸的要求分类、配线、接线，所有的连接线路必须符合设备图纸标准，并进行必要的绝缘处理。
接线后应该进行绝缘测试以确保安装质量的可靠性。
5.连接避雷装置避雷装置的连接方式应该按照设备图纸要求进行，所有连接线路必须符合设备图纸标准，并进行必要的绝缘保护。
在连接过程中要注意连接线路的可靠性和牢固性，避免线路脱落和故障发生。
6.安装绝缘子绝缘子的安装需要在设备图纸上标明绝缘子的型号、位置和数量，安装的数量和位置要符合设备要求。

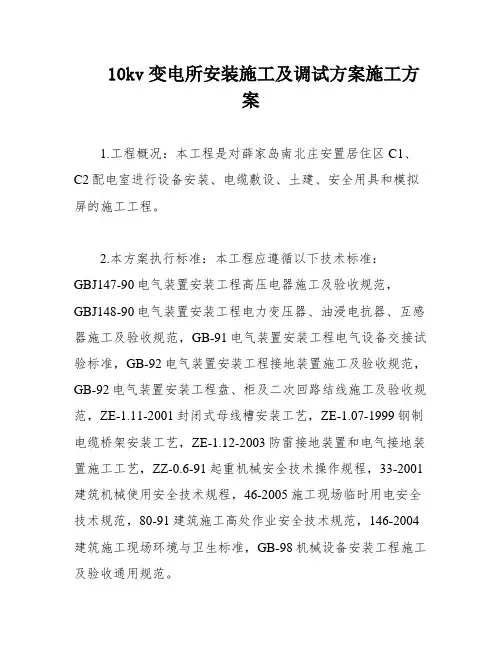

10kv变电所安装施工及调试方案施工方案
10kv变电所安装施工及调试方案施工方案1.工程概况：本工程是对薛家岛南北庄安置居住区C1、C2配电室进行设备安装、电缆敷设、土建、安全用具和模拟屏的施工工程。
2.本方案执行标准：本工程应遵循以下技术标准：GBJ147-90电气装置安装工程高压电器施工及验收规范，GBJ148-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范，GB-91电气装置安装工程电气设备交接试验标准，GB-92电气装置安装工程接地装置施工及验收规范，GB-92电气装置安装工程盘、柜及二次回路结线施工及验收规范，ZE-1.11-2001封闭式母线槽安装工艺，ZE-1.07-1999钢制电缆桥架安装工艺，ZE-1.12-2003防雷接地装置和电气接地装置施工工艺，ZZ-0.6-91起重机械安全技术操作规程，33-2001建筑机械使用安全技术规程，46-2005施工现场临时用电安全技术规范，80-91建筑施工高处作业安全技术规范，146-2004建筑施工现场环境与卫生标准，GB-98机械设备安装工程施工及验收通用规范。
3.变电所主要施工实物量表：3.1 3#变电所主要施工实物量表：序号设备名称规格数量单位说明1 高压柜 10KV 8 台 82 变压器 2500KVA 2 台 233 低配柜 - 24 台 44 直流操作柜 3000A/5P 1 台 55 有孔线槽 - 8 M 66 封闭型线槽 - 1 M 77 密集型母线槽 - 1 台 308 密集型母线槽 - 5 台 169 直流操作电源柜 110V，DC40AH 4 台 210 低压配电柜 - 25 台 253.2 4#变电所主要施工实物量表：序号设备名称规格数量单位说明1 高压柜 10KV 8 台 82 变压器 2500KVA 2 台 23 低配柜 250KVA 24 台 244 直流操作柜 350KVA 1 台 15 应急低配柜 1120KVA 8 台 86 UPS柜 - 1 组 17 EPS柜 - 1 组 18 UPS配电柜 - 5 台 59 EPS配电柜 - 4 台 410 柴油发电机组 - 1 台 1注：以上为本工程中大件设备的技术参数。
【电气知识】10KV变电所标准施工工艺
【电气知识】10KV变电所标准施工工艺配电柜安装规范及注意事项首先注意里面的桥架安装横平竖直，附件按标准设置。
1、配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。
高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。
正面要有盘面编号，背面也应注明编号。
内部接线整齐，表识正确。
接线端子要有编号；2、决不允许任何给排水管通过；3、变压器低压侧的中性点直接与接地干线连接，基础型钢接地；4、电缆终端头、接头、拐弯处及竖井的两端要设标志牌；5、配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。
地沟电缆走在支架上排列整齐，分段捆扎，有挂牌，接地排布置规范标识清晰，绝缘档鼠板合理设置。
电桥架设置规范，接地保护可靠，电缆进柜合理受力均匀，外保护好。
变电所内，高低压配电设备及裸母线的正上方，不应安装灯具。
1、配电室与隔墙或楼板的所有空洞均应做防火密闭封堵。
2、配电柜长度大于6米，背后要有两个出口，且最小宽度为1米3、门口必须安装挡鼠板。
4、配电柜前工作区要铺橡胶板5、柜箱盘线间、线对地间绝缘电阻馈电线路大于0.5兆欧，二次回路大于1兆欧。
线缆整齐。
挡鼠板的做法：一般30cm一块，共两块，采用绝缘电木或是塑料硬胶板。
配电室要悬挂一次系统模拟图1、配电室铁制防火门及框要用铜编织线与接地干线连接；2、配电室内要预留不少于两处的接地备用点，上好螺栓螺帽、平垫、弹簧垫。
接地主干线一般明敷设，具体做法：1、距地面高度250-300mm，与墙壁间隙10-15mm。
2、每段15-100mm，黄绿相间。
3、水平支架0.5-1.5米，垂直支持件1.5-3米，弯曲部分0.3-0.5米。
4、弯头专门加工。
主接地小做法→强调：1、当电缆穿过零序电流互感器，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
（本条是为使零序电流互感器正确反映电缆运行情况，并防止离散电流的影响而使零序保护错误发出讯号或动作而作出的规定。

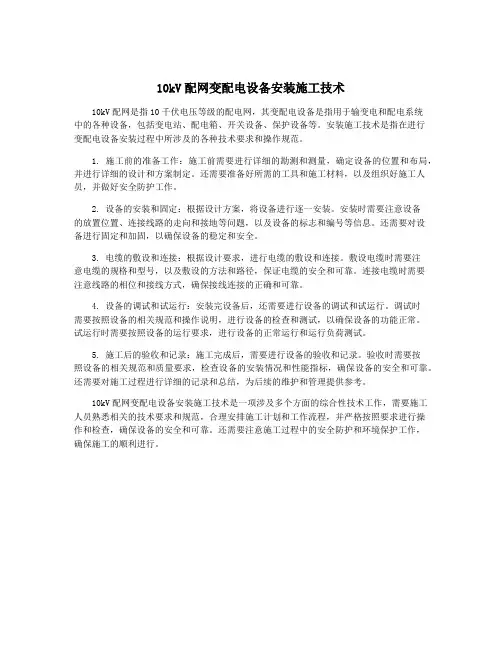

10kV配网变配电设备安装施工技术
10kV配网变配电设备安装施工技术10kV配网是指10千伏电压等级的配电网，其变配电设备是指用于输变电和配电系统中的各种设备，包括变电站、配电箱、开关设备、保护设备等。
安装施工技术是指在进行变配电设备安装过程中所涉及的各种技术要求和操作规范。
1. 施工前的准备工作：施工前需要进行详细的勘测和测量，确定设备的位置和布局，并进行详细的设计和方案制定。
还需要准备好所需的工具和施工材料，以及组织好施工人员，并做好安全防护工作。
2. 设备的安装和固定：根据设计方案，将设备进行逐一安装。
安装时需要注意设备的放置位置、连接线路的走向和接地等问题，以及设备的标志和编号等信息。
还需要对设备进行固定和加固，以确保设备的稳定和安全。
3. 电缆的敷设和连接：根据设计要求，进行电缆的敷设和连接。
敷设电缆时需要注意电缆的规格和型号，以及敷设的方法和路径，保证电缆的安全和可靠。
连接电缆时需要注意线路的相位和接线方式，确保接线连接的正确和可靠。
4. 设备的调试和试运行：安装完设备后，还需要进行设备的调试和试运行。
调试时需要按照设备的相关规范和操作说明，进行设备的检查和测试，以确保设备的功能正常。
试运行时需要按照设备的运行要求，进行设备的正常运行和运行负荷测试。
5. 施工后的验收和记录：施工完成后，需要进行设备的验收和记录。
验收时需要按照设备的相关规范和质量要求，检查设备的安装情况和性能指标，确保设备的安全和可靠。
还需要对施工过程进行详细的记录和总结，为后续的维护和管理提供参考。
10kV配网变配电设备安装施工技术是一项涉及多个方面的综合性技术工作，需要施工人员熟悉相关的技术要求和规范，合理安排施工计划和工作流程，并严格按照要求进行操作和检查，确保设备的安全和可靠。
还需要注意施工过程中的安全防护和环境保护工作，确保施工的顺利进行。
10kV配网变配电设备安装施工技术
10kV配网变配电设备安装施工技术一、前言10kV配网变配电设备是供电系统中的重要组成部分，负责将输电系统传来的高压电能转变为适合用户使用的低压电能，是保障电网安全稳定运行的重要环节。
本文将针对10kV 配网变配电设备的安装施工技术进行介绍，帮助工程人员在实际施工中提高施工质量和效率。
二、10kV配网变配电设备概述10kV配网变配电设备是指在10kV配电系统中用于电能转换和分配的设备，主要包括配电变压器、配电开关设备、配电线路等。
配电变压器是将10kV高压电能通过变压器转变为用户需要的低压电能的设备，配电开关设备则用于控制和保护配电系统的正常运行。
安装施工技术对于这些设备的安装、接线和调试至关重要，直接关系到系统的安全可靠运行。
三、安装前的准备工作在进行10kV配网变配电设备的安装施工前，首先需要进行一系列的准备工作。
这些准备工作包括但不限于：1. 设备检查：对所需安装的设备进行检查，确认设备完好，并清点设备配件和工具。
2. 安全措施：确定施工现场的安全措施，包括施工区域的围栏设置、安全标识的悬挂等。
3. 材料准备：准备好所需的安装材料，包括电缆、接线端子、绝缘胶带等。
4. 人员培训：对施工人员进行必要的安全培训和技术培训，确保施工人员具备必要的安全意识和专业技能。
以上准备工作的完成，对于后续的安装施工工作具有重要的指导意义，能够提高施工效率，保障施工质量。
四、配电变压器的安装施工技术1. 基础施工：配电变压器的安装首先需要进行基础的施工工作，包括基础的测量、挖掘、混凝土浇筑等。
2. 变压器安装：将变压器放置在基础上，调整好变压器的水平和垂直度，使用扎实的螺栓将变压器固定在基础上。
3. 绝缘处理：对变压器的绝缘部分进行处理，确保绝缘性能符合要求，使用绝缘胶带进行绝缘处理。
4. 接线连接：根据设计要求对变压器进行接线连接，使用标准的电缆和接线端子，确保连接牢固可靠。
5. 调试测试：安装完成后，对变压器进行调试测试，检查电气连接是否正确，绝缘性能是否符合要求，确保变压器的安全运行。
10KV电力变压器安装施工方案及工艺方法
10KV电力变压器安装施工方案及工艺方法一、前期准备工作：1.根据设计要求，完成施工图纸的审核和分析，明确施工位置和布线要求。
2.确定需采购的材料、设备，并进行统一采购和调配。
3.对施工场地进行勘察，并进行必要的土建准备工作，如开凿基坑等。
二、基础施工工艺：1.根据设计图纸进行基础的测量和标注，确定变压器的精确安装位置。
2.进行基坑开挖，清理底部杂物和坑壁，确保基坑底部平整。
3.按照设计要求，在基坑底部铺设一定厚度的石灰石或混凝土做基础层，并进行打砂压实。
4.在基础层上按设计要求铺设预应力钢筋，然后浇筑混凝土，形成基础底板。
5.经过固定时间后，基础底板达到硬化要求后，可以进行基座的安装。
三、变压器安装工艺：1.将基座放置在基础底板上，并用水平仪调整水平度。
2.将变压器运送至基座上方，并用合适的横梁进行支撑。
3.使用吊车或起重机将变压器缓慢下降，使其与基座上的定位脚螺栓对齐。
4.调整变压器的水平度和垂直度，保证其稳定性。
5.安装变压器的接地装置，并进行接地测试，确保其良好接地。
6.安装变压器的进出线，并连接好接线盒。
7.安装温度计、油位计、放电阀等附属设备，并进行连接和测试。
四、绝缘和绝缘试验：1.对变压器的各绕组进行绝缘处理，包括绝缘垫条的安装、打蜡、布线等工作。
2.进行绝缘试验，包括耐受电压试验和绝缘电阻测试。
五、油处理和油试验：1.将绝缘油加入变压器内，浸泡绕组和绝缘材料，提高绝缘效果。
2.进行油试验，如介质损耗测试、耐压试验等，以确保油的质量符合要求。
六、运行试验：1.完成所有安装调试工作后，进行运行试验。
2.运行试验包括变压器的负载试验、调整试验等，以确认其正常运行。
七、验收、交接：1.进行变压器的验收，包括外观检查、各项试验和参数测量等。
2.完成验收后，进行交接，并编制相关的技术资料和档案。
以上是10KV电力变压器安装施工方案及工艺方法的一般流程，具体实施过程中还需根据实际情况进行细化和补充。
10kV变电所安装工法要点
10kV变电所安装工法完成单位：黑龙江省安装工程公司主要完成人：赵连成一，前言变配电所在供配电系统中处于中心地位，变配电所是工厂供配电系统的关键，变电所要做到供电可靠、技术先进、经济合理、维护方便和保障人身安全。
变电所采用的设备，应符合国家或行业技术标准，应优先选用技术先进、经济和节能的产品。
唐山旭阳化工有限公司3万吨∕年工业萘法制苯酐项目，电气主要施工地点为1601变电所，高压室高压柜40台，低压室低压柜106台，干式变压器2000KVA：2台，干式变压器1600KVA：2台，10KV高压电缆敷设2.4万米，配电室电缆夹层电缆桥架（600*200）780米，三层敷设。
1601变电所低压室图片1601变电所高压室图片本工法适用于10kV以下变电所电气安装工程，以工厂常用10kV降压变电所典型设计为蓝本，一次结线方式：高、低压侧均采用底进上出分段结线。
电气布置：变压器、配电柜等设备均室内安装，变压器至配电柜、两排配电柜间均为母线桥连接，电缆沿桥架在电缆沟或夹层内敷设。
我公司承建施工完成了多个类似工程，根据多年的施工经验总结和技术革新，逐渐形成了此工法。
二，工法特点2.1本工法科学组织施工，合理划分施工区域，加快了施工进度。
本工法将10kV变电所安装按系统划分为3个施工区域： 10kV送配电系统，低压送配电系统和电缆线路系统。
各个区域可以同时展开施工，大大缩短了工期。
2.2施工过程中采用了先进的施工工具，保证了工程安装质量、减轻了劳动强度、节省了人工，施工效率显著提高。
1，盘柜室内运输采用手动液压搬运车操作方便灵活避免盘柜损伤。
2. 电缆接线端子压接改用了电动液压钳，代替传统的手动压接方法。
3. 用电缆卡断剪代替手工锯。
4. 大的动力电缆敷设用电动机械牵引代替了人力敷设。
电缆敷设沿途设置滑轮保护电缆划伤减少摩擦，液压电缆盘支架节约机械台班，小电缆敷设自制电缆盘支架，支架分吊架和托架，支架采用平面推力球轴结构，支架转动灵活省时省力省机械。
10kV配网变配电设备安装施工技术
10kV配网变配电设备安装施工技术
一、引言
随着城市化进程的加快，对电力供应的要求也越来越高。
10kV配网变配电设备是城市电网中的关键设备，其安装施工质量直接影响着供电质量和可靠性。
掌握10kV配网变配电设备安装施工技术是非常重要的。
本文将介绍10kV配网变配电设备安装的一般步骤和注意事项。
二、安装施工步骤
1. 设备准备：根据设计方案，准备好所需的设备和工具，包括变配电设备、电缆、绝缘子、支架等。
2. 线路铺设：根据设计方案确定线路的走向和敷设方式，用挖掘机进行开挖和基础建设。
在开挖和敷设过程中，要注意保护现有管线和设备。
3. 安装设备：根据设计方案和设备说明书，按照安装要求和顺序进行设备的安装。
在安装过程中，要注意设备的放置位置、固定方式和安装高度等。
4. 接线连接：根据设计方案进行设备的接线连接。
在接线过程中，要注意接线端子的选择和连接方式，确保连接可靠。
5. 调试测试：完成设备的安装后，进行调试测试，确保设备安装后功能正常。
测试内容包括设备的电气性能和通信功能测试。
6. 现场验收：经过测试后，进行现场验收。
验收内容包括设备的外观质量、设备功能和技术指标等。
三、注意事项
1. 安全防护：在进行安装施工过程中，要严格遵守安全操作规程，使用安全防护设备，确保人员和设备的安全。
2. 环境保护：在施工过程中，要注意保护环境，减少对周围环境的影响。
特别是在进行土方施工和废弃物处理时，要遵守环保要求。
3. 设备质量：在安装过程中，要注意选择优质的设备和材料，确保设备的质量和性能满足要求。
10KV变电分站设备安装施工方法
10KV变电分站设备安装施工方法10kV变电分站设备的安装施工方法如下：一、设备准备1.对10kV变电分站设备进行检验，确保设备无缺陷。
2.准备好所需的工具、材料和设备。
二、现场布置1.根据设计图纸确定设备的摆放位置，并进行现场测量与标定。
2.根据安全要求，划定好设备的限制区域，并设置安全标志。
三、基础施工1.进行土方开挖，根据设备尺寸和重量要求，进行基础的深度、宽度和长度的挖掘。
2.确定好土质的稳定性，如果存在问题需进行处理。
3.进行基础的混凝土施工，包括搅拌混凝土、浇注和平整。
四、设备安装1.安装设备支架或设备基座，确保稳定性和水平度。
2.根据设备的安装图纸，依次安装设备。
3.连接主要的电气连接器，如电缆端子、隔离开关等。
4.连接设备的辅助设备，如测量仪表、照明灯等。
5.进行设备的预调试，确认设备正常运行。
五、线路接入1.进行10kV高压线路的引入，确保安全可靠。
2.根据设计要求，将线路接入设备，包括连接绝缘子、引下线、隔离开关等。
3.进行线路的调试和测试，确保正常运行。
六、绝缘试验1.进行设备的绝缘试验，包括介质电压试验和延时保护试验。
2.对试验结果进行评估，如存在问题需进行调整和修复。
七、调试和试运行1.对设备进行调试，包括设备的开关操作、保护功能测试等。
2.进行试运行，模拟实际运行环境，检验设备的可靠性和稳定性。
八、设备交接1.进行设备的验收，确保设备符合设计要求和技术标准。
2.编制设备的运行和维护手册，交付给客户。
3.完成相关的交底工作，包括设备的操作、维护和安全注意事项等。
以上为10kV变电分站设备安装施工方法的详细步骤。
在施工过程中，需要严格按照相关技术标准和安全要求进行操作，确保工程质量和安全。
10kV变电站电气安装施工方案
10kV变电站电气安装施工方案1. 引言本文档详细描述了10千伏（kV）变电站电气安装的施工方案。
该方案旨在确保变电站的电气安装工作能够按照规定的标准和要求进行，以保证设备的稳定运行和安全性。
2. 施工流程2.1 材料准备在施工开始前，需确保所有所需的电气设备和材料已经准备齐备，包括变压器、开关设备、配电盘等。
2.2 基础施工首先，需要对变电站的基础设施进行施工，包括基础的开挖、混凝土浇筑等工作，以确保设备的稳定安装。
2.3 设备安装在基础施工完成后，进行电气设备的安装工作。
安装过程中，需要按照设备的安装要求进行布置、连接和固定，确保设备之间的连通性和安全性。
2.4 接地与绝缘安装完成后，需要对设备进行接地和绝缘处理，以确保设备在使用过程中的安全性和稳定性。
2.5 联接与校验完成接地与绝缘后，进行设备之间的联接和校验工作，以确保设备的电气连通性和正常运行。
2.6 调试与验收最后，对安装完成的电气设备进行调试和验收。
调试过程中，需要检查设备的运行状况和参数设置等，确保设备运行正常。
同时进行相关的验收测试，以确认设备符合相关标准和要求。
3. 安全措施在施工过程中，需要严格遵守相关的安全规定和操作规程，确保施工人员的人身安全，并防止设备的损坏和事故的发生。
施工前应进行安全培训，施工期间应配备必要的安全防护措施。
4. 质量控制在施工过程中，需要进行质量控制，包括设备的质量检查、安装工艺的控制等，以确保施工质量符合相关标准和要求。
5. 环境保护在施工过程中，应合理控制噪音和污染物的排放，尽量减少对周围环境的影响。
同时要保护环境资源，合理利用材料和能源。
6. 结论本文档详细描述了10kV变电站电气安装施工方案，包括施工流程、安全措施、质量控制和环境保护等内容。
通过严格按照该方案进行施工，能够保证变电站电气安装工作的顺利进行和质量的有效控制。
10千伏变电站设备安装施工方案
10千伏变电站设备安装施工方案编制说明本施工组织设计是根据公司一期工程10KV变电分站电气设备采购及安装项目施工招标文件、招标图纸和工程量清单，参考《电力建设施工及验收规范建筑工程篇》（SDJ69-87）、《电气装置安装工程高压电气施工及验收规范》（GBJ149-90）、《电气装置安装工程及验收规范（合编）》等，结合我公司近年一些同类工程丰富的施工经验，由XX工程公司编制而成。
本施工组织设计作为指导施工的依据，突出科学性及可行性。
是确保优质、低耗、安全、文明、准点完成全部施工任务的重要经济技术文件。
本工程施工组织设计共分九和附录：工程概况及特点、施工现场组织及劳动力安排，施工现场总平面布置，施工方案，施工进度计划及工期保障，质量目标、质量保证、售后服务体系，安全目标、安全保证体系及安全组织措施，环境保护及文明施工，同类工程业绩。
我们承诺：一旦我公司中标，我们将组织优秀的施工队伍；配备精良的施工设备、调试仪器；确保项目安全文明施工无事故；确保工程质量合格率100%，优良率≥95%；确保工期准点不延误；确保服务业主满意；树立“”品牌。
第一章工程概况及特点一、工程概况1.1工程名称：1.2工程地点：1.3建设单位：1.4设计单位：1.5施工单位：1.6工程规模：安装设备如下：10KV变压器10台，箱变1台，10KV高压柜59台，400V 低压柜101台，外场电力电缆、控制电缆若干，分站与总站联网自控部分。
二、工程特点XX有限公司地处上海南汇区，毗邻杭州湾。
厂内车间多，交叉施工多，施工时注意交叉施工带来的安全隐患。
施工周期集中在7-11月份，是上海地区台风多发期，施工期间注意防台、防汛。
该工程不仅涉及10KV高压设备安装调试，还包括通讯、综合自动化设备的安装调试，技术面较广。
第二章施工现场组织及劳动力安排一、施工现场组织本工程由XX公司组织施工，成立“10KV变电分站设备采购及安装工程”项目部。
实行项目经理负责制，为确保工程优质、按期完成，我公司决定选派精干人员在施工现场组成项目经理部对本工程进行全面管理。
10KV变电站设备安装施工方案
10KV变电站设备安装施工方案一、施工准备1、技术资料准备1.1开工前仔细检查、审核施工图纸，参加施工图交底会审。
1.2编制施工组织设计及工程形象进度计划，报监理、业主审批。
1.3为确保本工程施工质量和安全，根据工程特点，编写有关《施工作业指导书》及技术措施，视工程的具体情况及施工进度要求，在各分项工程开工前出版、发放，并对施工人员进行技术交底。
拟编写的作业指导书有：➢《电力电缆安装作业指导书》➢《电气设备安装作业指导书》➢《电气试验及调试作业指导书》2、工程材料准备2.1本工程主要设备、材料，经业主（监理）、（应业主要求部分设备需经设计确认）确认后订购，业主有特殊要求的材料，需经过检查和试验，主要材料及设备，采购执行厂家验货、运输到现场验货和收料使用程序。
2.2所购物品均应有质量保证文件，进行现场验收货物，合格后方可使用。
2.3现场物资供应按施工总平面布置要求合理存放、保管、使用。
所有物资收验货后做好台账和标识卡片，不允许使用未经检验的物品。
2.4根据工程进度计划制定材料供应计划。
3、施工通讯准备工程开工前现场专用电脑安装送变电工程管理系统，满足施工现场与建设单位及监理的资料及时传递，对外联络主要采用因特网、电话和传真机。
办公设施：现场项目部配备足够的办公桌、椅，配置电脑等办公器材，方便现场办公应用；管理人员配备移动电话，确保施工管理信息联系。
4、施工场地准备项目部：按照业主制定位置，尽量设在施工现场附近，直接、全面地管理施工现场，更有效地发挥项目部的作用，全面控制质量、安全、进度以及成本。
5、施工机械配置5.1根据设备或材料的种类，弄清其运输的重量、外形尺寸及轮廓，选用适当的运输及吊车完成设备转运工作；该项目进入现场的主要施工设备有5吨加长卡车、16吨吊车、5吨铲车、电焊机、液压小车、人力车、手拉葫芦、磨光机、钻床、放线架、滑排、滑车、旋转连接器/拉力表、放线架90度滑排、2＋1转向滑车、V型滑车、直线滑车、光纤熔接仪、摇表、电气试验、继电保护仪器等。
10kV变电所安装工法要点
10kV变电所安装工法要点前言10kV变电所的安装和调试是一个关键性的工作，一旦存在施工不规范、安装不良等问题，将会给用电单位带来安全隐患，对用电单位的电力供应也会产生不良影响。
因此，在10kV变电所安装过程中，需要遵守一些基本的安装工法要点，以确保安全运行和供电可靠。
工法要点1. 设备的安装•设备的固定：在安装各个设备之前，需要首先确定设备的位置，并固定好设备的基础。
特别是在安装重型设备时，必须采用具有足够强度的基础和支架，避免因设备松动而引起的运行故障。
•螺丝紧固：对于设备的第一次安装，更换新的或清除旧的螺纹。
在确定螺丝紧固力度时，需要依据设备的规格和要求进行调整。
•接地：在接线和连接设备的过程中，需要保证设备各部位与地之间接触良好，确保设备能有效的工作，同时在遇到雷击的时候，能发挥有效的防护作用。
2. 设备的接线设备的接线是一个需要特别关注的过程，不正确的接线可能会对设备的正常工作造成严重的影响。
在设备接线的过程中，需要特别注意以下几点：•检查设备与接线的电气特性，保证接线正确、紧密、结实。
•设备的接线需符合各种规范和标准，并符合所驻区域的相关规定和要求。
•避免接线出现电弧，特别是在气候潮湿的地区和在使用高压电动机启动或运行的场合，可能出现电弧的现象。
在这种情况下，需要特别注意防范电气火灾。
3. 设备的记录和维护设备的使用记录和维护是保证设备正常运转的重要保障，需要对设备的运转状况进行记录，定期对设备进行检查和维护，并对设备有问题的部分进行及时修理和更换。
需要记录的重要信息有：•运行时间记录•必要的电流和电压记录•设备异常状况记录•维修记录以及维修后的检验记录4. 设备的测试和调试设备在安装完成后，需要对设备进行测试和调试，以确保设备的各项指标符合规定的标准和要求。
测试的过程要求仔细、谨慎，需要针对不同设备的要求和特点，采取不同的测试方法和测试工具。
一般测试的内容包括待测设备的电压、电流、泄漏电流、接地电阻、负载特性等。
10kv变电所安装施工及调试方案施工方案
10kv变电所安装施工及调试方案施工方案
1. 工程概况
本工程是从北鹿线10kv架空线路引入，在高压室配电柜，然后又为了确保10/0.4kV变压器施工安装的顺利展开，尽可能将各种技术及现场实际问题在施工前期予以发现并合理解
决。
2. 本方案执行标准
应遵循的技术标准
GBJ14190电气装置安装工程高压电器施工及验收规范
GBJ148 - 90电气装置安装工程电力变压器、油浸电抗器、互感器施工及
验收规范
GB50150 — 91 电气装置安装工程电气设备交接试验标准
GB50169 — 92 电气装置安装工程接地装置施工及验收规范
GB50171 — 92 电气装置安装工程盘、柜及二次回路结线施工及验收规范
ZE-1.11-2001 封闭式母线槽安装工艺
ZE— 1.07-1999 钢制电缆桥架安装工艺
ZE-1.12-2003 防雷接地装置和电气接地装置施工工艺
ZZ-0.6-91 起重机械安全技术操作规程
JGJ33-2001 建筑机械使用安全技术规程
JGJ46-2005 施工现场临时用电安全技术规范
JGJ80-91 建筑施工咼处作业安全技术规范
JGJ146-2004 建筑施工现场环境与卫生标准
GB50231-98 机械设备安装工程施工及验收通用规范
3. 变电所主要施工实物量表
3.1 3#变电所主要施工实物量表
3.2 4#变电所主要施工实物量表
注：大件设备技术参数
变压哭2500KVA 重量6500kg 外形尺寸2200 X 1300 X 2092 柴油发电机组1120KVA重量9800kg 外形尺寸4679 X 2156X 2700
4. 主要施工方法与技术措施施工工艺流程方框图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10k V变电所安装工法完成单位：黑龙江省安装工程公司主要完成人：赵连成一，前言变配电所在供配电系统中处于中心地位，变配电所是工厂供配电系统的关键，变电所要做到供电可靠、技术先进、经济合理、维护方便和保障人身安全。
变电所采用的设备，应符合国家或行业技术标准，应优先选用技术先进、经济和节能的产品。
唐山旭阳化工有限公司3万吨∕年工业萘法制苯酐项目，电气主要施工地点为1601变电所，高压室高压柜40台，低压室低压柜106台，干式变压器2000KVA：2台，干式变压器1600KVA：2台，10KV高压电缆敷设万米，配电室电缆夹层电缆桥架（600*200）780米，三层敷设。
1601变电所低压室图片1601变电所高压室图片本工法适用于10kV以下变电所电气安装工程，以工厂常用10kV降压变电所典型设计为蓝本，一次结线方式：高、低压侧均采用底进上出分段结线。
电气布置：变压器、配电柜等设备均室内安装，变压器至配电柜、两排配电柜间均为母线桥连接，电缆沿桥架在电缆沟或夹层内敷设。
我公司承建施工完成了多个类似工程，根据多年的施工经验总结和技术革新，逐渐形成了此工法。
二，工法特点本工法科学组织施工，合理划分施工区域，加快了施工进度。
本工法将10kV变电所安装按系统划分为3个施工区域： 10kV送配电系统，低压送配电系统和电缆线路系统。
各个区域可以同时展开施工，大大缩短了工期。
施工过程中采用了先进的施工工具，保证了工程安装质量、减轻了劳动强度、节省了人工，施工效率显着提高。
1，盘柜室内运输采用手动液压搬运车操作方便灵活避免盘柜损伤。
2. 电缆接线端子压接改用了电动液压钳，代替传统的手动压接方法。
3. 用电缆卡断剪代替手工锯。
4. 大的动力电缆敷设用电动机械牵引代替了人力敷设。
电缆敷设沿途设置滑轮保护电缆划伤减少摩擦，液压电缆盘支架节约机械台班，小电缆敷设自制电缆盘支架，支架分吊架和托架，支架采用平面推力球轴结构，支架转动灵活省时省力省机械。
大电缆敷设小电缆敷设三，适用范围本工法适用于10kV降压变电所安装，另外对10kV等级以上的变电所以及10kV等级以下的变、配电室的安装均有指导作用。
四，工艺原理此工法是根据10kV降压变电所的安装内容进行编写的，包括变压器安装、成套配电柜安装、电缆敷设及电缆终端头的制作安装四部分，科学合理地安排施工，采用国内先进的施工工具。
五，施工工艺流程及操作要点施工工艺流程图 10kV变电所安装工艺流程施工准备施工准备阶段主要完成的工作。
准备齐全施工用各种技术资料；组织图纸自审，参加建设单位组织的图纸会审；组织编写施工组织设计及专项施工方案，并报监理及建设单位批准；进行技术交底和安全交底；编制施工进度计划、施工机具和材料需用计划；编制职业健康安全、质量、环保措施等。
划分施工区域，将10kV降压变电所安装按系统划分为3个施工区域：10kV 送配电系统，低压送配电系统和电缆线路系统；合理配置好施工人力资源。
电气设备安装操作要点5.3.1成套配电柜安装。
变压器、10kV高压柜、低压配电柜、直流屏等设备的安装，设备到货后，组织安装，尽早完善直流系统，为电气调试创造条件。
其具体安装步骤如下:1. 基础型钢制作。
基础型钢的制作在施工准备阶段完成，为保证基础制作精度，在平台上制作。
这样不仅可以保证制作质量，而且可以与土建专业同时进行，有效地缩短工程工期。
其制作程序如图5.3.1-1所示。
图5.3.1-1 高压开关柜基础型钢的制作程序1）下料。
根据设计要求选用感观好的槽钢，用砂轮切割机下料。
下料前应先对槽钢进行调直。
2）拼装。
拼装在平台上进行，先用石笔在平台上划出基础轮廊线，再按廊线进行组对，装配间隙控制在2-4mm，进行点焊固定。
3）焊接。
焊接采用手工电弧焊，为防止焊接变形，每隔2m将槽钢与平台点焊固定。
4）矫正。
用氧气乙炔火焰矫正，根据构件变形情况确定加热位置及加热顺序，加热温度应控制在600-650℃。
5）制孔。
盘柜基础安装孔制作用磁座钻，钻孔直径应比固定螺栓大1mm。
6）除锈刷漆。
基础焊接完后，焊道进行除锈和防腐。
2. 基础型钢的安装。
其安装程序如图5.3.1-2所示。
图5.3.1-2 基础型钢的安装程序1）测量放线。
基础型钢在配电室地面垫层做完后进行，安装前与土建专业进行交接，首先进行测量工作，用水准仪找出标高最高的预埋铁，以此点为基准点进行基础的安装，同时确定好盘柜安装的平面位置。
2）基础安装。
将基础放到安装位置，进行找正找平。
找平时用水准仪跟踪测量，从一侧开始，以测量的最高点为基准，用平垫铁进行找平，平垫铁垫在盘柜接缝处，找好一处点焊固定一处。
3）焊接固定。
找平找正后，将基础型钢与预埋件焊接牢固。
4）补漆。
基础焊接完后对焊接处进行补漆。
基础槽钢安装5）基础槽钢安装的允许偏差：3.高低压配电柜，动力，照明配电箱安装流程：1）高低压配电柜、配电箱的安装。
合理安排设备到货日期，保证设备卸车、验收、运输、就位一次完成，减少设备二次倒运、二次包装、看护等费用。
2）柜体的运输、就位。
柜体的运输、就位一次完成，用吊车将配电柜卸到配电室门口，室内运输用手动叉车，将设备运到安装位置，然后人工进行柜体的就位。
3）柜体找正、固定。
先将母线桥连接的两面柜对齐、找平、找正，再依次向两侧进行安装，边找正边固定。
4）主母线安装。
按从内到外的顺序安装柜内母线，安装时母线连接处先穿上螺丝，不上紧，等所有母线安装位置无误后，统一用力矩扳手紧固，紧固力矩值根据使用的螺丝规格而定，并应符合规范要求。
上述工作完成后进行母线室的清理工作，并测量各相对地及相间的绝缘电阻，合格后封闭母线室护板。
5）接地母线安装。
将两柜间接地母线连通，并与接地网可靠连接，并排柜主接地应不少于2处。
6）柜内小母线安装。
柜内小母线一般安装在盘面仪表室，材料为铜棒，安装前先进行调直，再进行安装，小母线与支持器的线夹接触面部分应挂锡，连接用专用接头。
安装后在每个盘挂上小母线编号，测量绝缘电阻。
7）安装边屏。
8）母线桥安装。
两列盘间的母线桥在盘体就位后进行，先在地面进行组装，再用倒链进行吊装，本体安装完后，将各段母线外壳接地连通，并检测各相母线对地及相间绝缘电阻。
5.3.2电力变压器安装。
变压器安装时，需调试人员配合，提前做好变压器的实验准备工作。
变压器安装流程如图5.3.2-1示。
压1进行就位。
运输应注意以下几点。
2、器身常规检查对干式变压器器身作常规检查时不得碰伤变压器的内部部件。
3、现场运输就位a、用16吨吊车将待安装的变压器就位。
b、就位运输时核对变压器高、低压侧的方向，避免安装时调换方向困难。
c、待安装的变压器就位后，将其永久接地点与地可靠联接。
并测试其接地点接地电阻值小于4Ω。
4、变压器的装卸及运输由设备供应商负责车面卸车前的运输工作，并负责运至施工现场。
我方负责变压器的车面卸车，不具备施工作业条件时利用16吨吊车直接将变压器卸放在临建封闭仓库就近处。
变压器被卸车前，准备两块50mm厚的木方，长度与变压器包装箱尺寸相同，在通往封闭仓库仓储点的方向上先放置三根1000mm 长φ32钢管，在把木方放在三根钢管所在的平面上。
变压器卸车时，将变压器放在已准备好的木方上，再在变压器的前进方向上再放一根或两根钢管，利用人力向前水平推动变压器包装箱，注意变压器下的钢管被滚出来后要将其放在变压器前进方向处，这样，不断地推动，不断地放钢管，逐步将变压器移至封闭仓库适当位置。
变压器就位后，在木板下方垫三块与钢管直径一样厚的木块，再将钢管抽出，检查变压器放置稳固。
见下图所示变压器安装时，在变压器底座即木板下方放置三根与木块同厚的钢管，利用上述方法将变压器推出至封闭仓库门外的适当位置（吊车能起吊的位置），利用16吨吊车将变压器吊放在8吨汽车上（变压器放在汽车车箱内中央处），通过到厂房的临建道路将变压器运至厂房安装间，再利用厂房行车将变压器吊放在安装现场就近处。
再利用上述同样的方法将变压器推至安装点现场。
5、装卸作业a 、变压器装卸时，防止由于卸载时车辆弹簧力的变化引起变压器倾斜。
b 、变压器在装卸和运输过程中，不发生冲击或严重振动。
c 、利用机械牵引时，牵引的着力点在变压器重心以下，以防倾倒。
d 、运输倾斜角不超过15°e 、变压器起吊时，将钢丝绳系在箱盖吊耳上，此吊耳可吊起该干式变压器。
起吊时钢丝绳必须经吊耳导向，防止变压器倾倒，保护变压器高/低压瓷套，不被钢丝绳损伤。
6、干式变压器的安装的质量技术要求： （每次要人为移到前面）前进方向滚杠搬运示意图1、所搬运的物体 2、木板（或排子）3、滚杠5.3.3电缆桥架安装1. 先进行区域划分，对施工人员分组进行安装。
2. 立柱安装。
立柱安装时要保证间距和垂直度，与预埋铁的焊接要牢固。
3. 托臂安装。
一个区域的立柱安装完后，在托臂安装位置顶面挂上基准线绳，为保证每个托臂的水平，应挂两根，进行此区域内托臂的安装，固定后要保证托臂水平度。
4. 桥架安装。
一个区域的托臂安装调平后，再进行桥架的安装，安装前先在地面将两至三段组装到一起，再装到托臂上固定。
桥架安装接地系统的完善设备基础、设备本体、电缆桥架、电缆支架、电缆管及所有金属设备均应与大地接地系统可靠的连接在一起。
变压器室应做单独的接地电阻测试，并符合设计规范要求。
电缆敷设5.5.1电缆敷设方法。
远距离大截面动力电缆敷设用电缆牵引车，其他动力电缆和控制电缆用人工敷设。
5.5.2电缆的排列应符合下列要求。
1. 电缆排列时，严格控制电缆噪声等级，动力电缆和控制电缆不能配置在同一层支架上或桥架内，高、低压电力电缆，强弱电控制电缆按顺序由上而下分层配置。
2. 控制电缆在桥架上不宜超过三层。
3. 交流电力电缆在桥架不宜超过二层。
4. 排列整齐，不能有交叉。
统计电缆标牌5.5.3电缆固定1. 电缆使用尼龙扎带或电缆绑扎线绑扎固定。
2. 垂直敷设或超过45。
倾斜敷设的电缆在每个桥架上每隔2m处固定一次。
3. 水平敷设的电缆，在首末两端和转弯处固定。
4. 交流单芯电缆的固定夹具不能构成闭合磁路。
电缆终端头的制作图：电缆终端头制作流程图图：10KV户内冷缩终端头结构图：10KV户外冷缩终端头结构图1—分支护套；2—绝缘管；3—密封套；4—接线端子5.6.1 制作时对环境的要求10kV电缆冷缩终端头的制作必须在天气晴朗、空气干燥的情况下进行，施工场地应清洁无飞扬的灰尘或纸屑。
5.6.2 制作时对电缆的要求所制作的10kV电缆外观应整洁无破损，并做绝缘电阻、直流耐压试验，经试验合格后方可进行。
对暂缓制作的电缆头应用密封胶密封。
5.6.3 制作步骤(1)剥外护套、钢铠和内衬层。
将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散。
