10kV双杆柱上变台型变电所安装

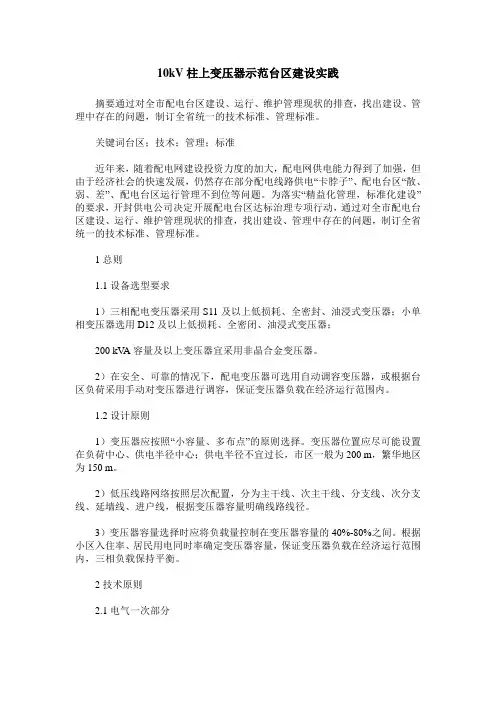

10kV柱上变压器示范台区建设实践
10kV柱上变压器示范台区建设实践摘要通过对全市配电台区建设、运行、维护管理现状的排查，找出建设、管理中存在的问题，制订全省统一的技术标准、管理标准。
关键词台区；技术；管理；标准近年来，随着配电网建设投资力度的加大，配电网供电能力得到了加强，但由于经济社会的快速发展，仍然存在部分配电线路供电“卡脖子”、配电台区“散、弱、差”、配电台区运行管理不到位等问题。
为落实“精益化管理，标准化建设”的要求，开封供电公司决定开展配电台区达标治理专项行动，通过对全市配电台区建设、运行、维护管理现状的排查，找出建设、管理中存在的问题，制订全省统一的技术标准、管理标准。
1总则1.1设备选型要求1）三相配电变压器采用S11及以上低损耗、全密封、油浸式变压器；小单相变压器选用D12及以上低损耗、全密闭、油浸式变压器；200 kV A容量及以上变压器宜采用非晶合金变压器。
2）在安全、可靠的情况下，配电变压器可选用自动调容变压器，或根据台区负荷采用手动对变压器进行调容，保证变压器负载在经济运行范围内。
1.2设计原则1）变压器应按照“小容量、多布点”的原则选择。
变压器位置应尽可能设置在负荷中心、供电半径中心；供电半径不宜过长，市区一般为200 m，繁华地区为150 m。
2）低压线路网络按照层次配置，分为主干线、次主干线、分支线、次分支线、延墙线、进户线，根据变压器容量明确线路线径。
3）变压器容量选择时应将负载量控制在变压器容量的40%-80%之间。
根据小区入住率、居民用电同时率确定变压器容量，保证变压器负载在经济运行范围内，三相负载保持平衡。
2技术原则2.1电气一次部分2.1.1变压器选址原则1）变压器位置应尽可能设置在负荷中心、供电半径中心；供电半径不宜过长，市区一般为200 m，繁华地区为150 m。
2）根据台区规模，结合区域内管线及道路进行统筹安排变压器位置，合理布置线路走廊，考虑机械作业通道和空间，检修维护方便，有利于施工。
南方电网公司10kV台架变建设“四个标准”
第五篇 10kV台架变 第1章 总论一、设计说明1.1 设计依据1.1.1 南方电网公司关于配网工程标准设计的编制原则和指导意见。
1.1.2 主要设计标准、规程规范：GB50052-2009 供配电系统设计规范GB 50053-94 10kV及以下变电所设计规范GB 50054-2011 低压配电设计规范GB 50060-2008 3～110kV高压配电装置设计规范GB/T 11022-1999 高压开关设备和控制设备标准的公用技术要求GB 50217-2007 电力工程电缆设计规范DL5352-2006 高压配电装置设计技术规程DL/T 599-2005 城市中低压配电网改造技术导则DL/T 620－1997 交流电气装置的过电压保护和绝缘配合GB50065-2011 交流电气装置的接地设计规范Q/CSG10012-2005中国南方电网城市配电网技术导则Q/CSG10703-2009 110kV及以下配电网装备技术导则1.2 术语台架变：变压器安装在露天台架或杆上的配电站,通常由跌落式熔断器、配电变压器和低压计量、配电、补偿装置组成。
1.3 设计范围及划分方法1.3.1 设计范围台架变的设计范围为电源进线与台架引下线的“T”接点至台架变低压配电箱低压出线侧。
台架变的10kV电源进线和0.4kV线路导线材料及杆头材料不在设计范围内。
配电箱低压出线玻璃钢桥架纳入标准配送，配电箱低压出线导线材料，不纳入标准配送。
底盘、卡盘及接地装置由设计选定，不纳入标准配送。
不纳入标准设计部分由各设计人员根据相应情况编制图纸方案。
1.3.2 划分方法以先确定台架型式，再细分模块的方式进行划分。
型式划分：根据台架所采用电杆的类型进行划分，采用12米杆为Ⅰ型、15米杆为Ⅱ型共两种型式组成。
模块划分：在型式固定的条件下，再根据变压器的容量、变压器类型、配电箱型式、低压出线的形式、低压出线回路数等变量进行划分。
图纸划分：以Ⅰ型、Ⅱ型两种型式为基础，分别编制两套独立的标准设计G3和G4图纸。
农网改造10kV配电变压器的安装
2.4 搞好缺陷跟踪工作
对于在巡视中发现的一些缺陷， 特别是严重缺 陷， 应及时做好分析， 分析它对运行有哪些危害， 有 没有继续发展的可能。我队巡视时利用数码相机 ， 对发现的陷进行拍照， 更好地起到了缺陷跟踪效 果， 不放过任何一个细小的纸漏， 及时把事故隐患
员巡视。
如果选择容量过大， 不仅增加一次性投资， 而且增
加了空载损耗 ; 如果选择容量太小，会引起变压器 超负荷运行，过载损耗增加，最终导致变压器的烧 毁。为此， 在选择配电变压器容量时，应按实际负
荷及 5 一10 年农村电力发展计划来选定， 一般按 45%- 70%负荷率来选择。 另外， 考虑到农村有其自
等。 另外， 为了防止低压反变换波和低压侧雷电波
侵入，应在低压侧配电箱内装设低压避雷器， 从而 起到保护配电变压器及其总计量装置的作用。 避雷 器间应用截面不小于25 mm-的多股铜芯塑料线连接 在一起。 为避免雷电流在接地电阻上的压降与避雷 器的残压叠加在一起，作用在变压器上，应将避雷 器的接地端、 变压器的外壳及低压侧中性点用截面 不小于25 mm'-的多股铜芯塑料线连接在一起， 再与 接地装置引上线相连接。 7 接地装置 目前农网改造 中，农村小容量变压器布点多，
4 10kV配电变压器台架的安装
我省农网改造中， 大多数是使用双杆柱上安装
变压器(容量小于500 kV A)， 两杆的根开为2 m, 变压器在杆上倾斜不大于20 mm ， 配电变压器台架 用两条 2. 4 m 的槽钢固定于两电杆上，台架距地面 不低于2. 5 m ， 台架倾斜不应大于台高的1/ 100。 变 压器脚底与台架用4根螺丝上紧， 同时变压器的高、 低压柱头要加装防尘罩， 变压器要悬挂警告牌， 安 装铁件均需镀锌， 100 kV A 以 且 上的变压器要安
10kv配电网线路变配电安装
4避雷器安装
线路紧凑、整洁、美观：避免电力设施直视觉。1 0k V紧凑型架空绝缘
避雷器安装应严格按照规范的要求：避雷器不得任意拆开，以免
线路的设计应与城市的总体规划相协调。10 kV紧凑型架空绝缘线路的
设计应满足构建跋裥谐环境的要求，与线路所在街道的主体建筑物色
被破坏密封和损坏元件：普通阀型避雷器安装时，同相组合单元之间的 非线性系数的差值应符合规范要求；避雷器各连接处的金属接触表面，
高压开关柜按结构特点可分为开启式、封闭式和防爆式：按元件
高压电器包括高压开关柜、高压断路器、高压隔离开关、高压负荷开
固定特点可分为固定式、手车式、抽屉式：按母线形式可分为单母线
关、高压熔断器、高压避雷器等：低压电器包括低压配电屏、继电器
柜、双母线柜；按安装地点可分为户内式和户外式。单母线柜分油断路
屏、直流屏、控制屏、硅整流柜等，还包括室内电缆、接地母线等。
3) 室内安装。室内变压器安装在混凝土的变压器基础上时，基础
上 小 的 容 构量 件变 和压 预器埋的件安由装土。建变施压工器用安扁装钢在与双钢层筋空焊，接懒，中这，种这安种装结方构式使适变合于 压
700mm 支 子 持点的。距低离要 嘲 求 垂 如 直 下 安 ：装低，压且母支线持不点得间大距于无90法0m满m，足高要压求母时线，不应得加大
7，
÷ ．? ?
， ／! ，? i
r／／
／?
f ；1+
／? { ，} r | ， ? ，／? ? r ，
，／
?1
1 OkV配电网是 由高压变电站 向用户供电 的分配系统 是由许多配
的内径与操作机构轴的直径相配合，两者的间隙不大于1 mm，连接部
电线路与中压变低压的“降压点。所组成。目前，不少配电网{以下称配
10kV柱上变压器
型
闭、油浸式变压器，接线组别Dyn11，并采用防盗
措施；中压选用跌落式熔断器，低压侧选用带空
气断路器的低压综合配电箱
8 防雷接地 接地网电阻不超过4Ω;变压器高压侧须安装避雷 器，多雷区低压侧宜安装避雷器；接地体采用长 寿命的镀锌扁钢；接地电阻、跨步电压和接触电 动势应满足有关规程要求
海拔高度≤
1000m；环境温度：-30～＋
.1.5 假定条件 海拔高度： ≤ 1000m。 环境温度：-30～＋40℃ 最热月平均最高温度：35℃。 最大风速：30m/s。 污秽等级：Ⅲ级。
日照强度：0.1W/cm2。
地震设防烈度：按7度设计，地震峰值加速度为0.1g，地震特征周 期为0.35s。
洪涝水位：站址标高高于50年一遇洪水位和历史最高内涝水位，未 考虑防洪措施。
主接线采用线路变压器组，10kV侧采用绝缘导线，0.4kV侧采用电 缆，单回出线均采用电缆下出线，单回路出线均采用电缆下出线。
.3.1.2 短路电流及主 要设备选择、 导体选择
（1） 短路电流计算取值。10kV电压等级：短路电流水平为16kA/2s。 在具体的工程设计阶段，应根据工程建设地的电力系统条件，按系
护，宜采用分励脱扣器，不设置失压保护。 b 低压综合配电箱内配置多功能电子表。 c 无功补偿。 d 应采用按无功需量自动补投切的无功补偿电容。补偿容量按变
压器容量的10﹪～40﹪配置。农村等负荷较轻地区可适当减少 无功补偿的配置。 低压电力电容器采用自愈式电容器，要求免维护、无污染、环保 （具备环保证书）。 有条件的可采用综合测试仪或兼备综合测控仪的无功补偿自动装 置，计量变压器基本运行数据（如低压侧三相电压、三相电流、功率因 数、小时电量等基本运行数据），现场采集或远传。 4）导体选择。各电压等级的导体，在满足动热稳定和机械强度等 条件下进行选择，变压器低压出线截面按变压器容量选择。 10kV采用交联绝缘铝（铜）导线，0.4kV变压器低压出线至固定综 合配电箱采用四根单芯等截面铜电缆，综合配电箱出线采用四芯等截面 铜电缆。
KV配电变压器台架安装
三、落地式
落地式是指将变压器直接放在地面上，它的高压引下线 及跌落熔断器、避雷器等均在线路终端杆上。
三、 配电变压器台架安装
（1）配电变压器台架所需的材料。 （2）水泥杆、变压器台架及附属金具的组装。
1、杆坑定位。 2、杆坑两个，坑底夯实。 3、杆坑整平。 4、下底盘。 5、立杆。 6、附件及设备的安装。 7、配电变压器台架对各种螺栓的要求：
五、配电变压器台架安装安全注意事项
（一） 利用抱杆、吊车和旧杆立水泥杆 1、倒杆 （1）立杆应制定安全技术组织措施计划，并经主
管生领导批准。 （2）要使用合格的起重设备严禁超载使用。 （3）使用抱杆立杆时，抱杆应受力均匀，两侧拉
线应拉好，不得左右倾斜，临时拉线不得固定在 可能移动的物体或不可靠的物体上。
7、应选择在涨潮或河水泛滥等情况下不被水 淹的场所。
8、应选择在没有剧烈震动的场所。 9、应选择坚固的地基。
二、配电变压器安装结构
10KV配电变压器的安装方法概括起来分为两类： 1、室内安装。
2、室外安装。
（一）变压器室外安装 变压器室外安装根据其容量的大
小、装设地区的不同以及吊运是否方 便，一般分为杆塔式、台墩式和落地 式三种。
• 及有雷击可能的低压线路，在变压 器低压侧应安装低压避雷
• 器进行防雷保护。
• 双杆式面用砖石砌成高0.5～1m的四方
墩台，把变压器放在上面。 台墩式的作用：防止变压器底部积水；抬高变压器的位置，
便于操作。 台墩式变压器台的优点：造价低，便于维护检修。 缺点：占地较多，周围要装设遮栏，小动物易爬到带电
• 单杆式配电变台
• 2、双杆式配电变压器台（又叫H台）
• 当配电变压器容量在50～315KVA时 一般采用双杆式配电变压器台。对 50KVA及以下的公用变压器，应在 低压侧装设熔断器；
电力变电工程通用安装图集
设计院
1989
电化0103
册
1
屋外配电装置设备安装图册(110KV2*27.5KV 27.5KV)
电化局
设计院
1989
电化0105
册
1
架构基础补充图册
电化局
设计院
1993
电化0104
册
1
建筑构件
电化局
设计院
1975
电房2501
册
1
安装图集
电化局
设计院
1997
变重1012
册
2
牵引变电所、开闭所、分区亭网栅安装图集
册
1
14
杆架式变电台(200KVA及以下)
铁道部专业设计院
1980
专电2016
册
1
15
15m钢筋混凝土投光灯铁塔
铁道部专业设计院
1964
专电3002
册
1
16
21m、15m投光灯铁塔
铁三院
1978
叁电（78）3007
册
1
17
铁路站场照明灯桥
吉林铁路局
1977
吉电7501
册
1
18
兰村西编组站照明灯桥
铁二院
弯灯安装图电缆引上
(在接触网支柱上)
电化局
设计院
1988
郑武施化
电-6007
册
1
41
弯灯安装图合架引下
(在接触网支柱上)
电化局
设计院
1988
郑武施化
电-6008
册
1
42
弯灯安装图电缆引上
(在接触网支柱上)
电化局
设计院
10kV杆上变压器台成套设备技术规范书
10kV杆上变压器成套设备技术规范书第1部分：通用技术规范1 范围本规范规定了10kV柱上变压器台成套设备的变压器、综合配电箱、避雷器、熔断器、金具、铁附件、导体等设备材料招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本规范适用于10kV配变台区成套设施的招标。
2 规范性引用文件下列文件对于本文件的应用是必不可少的,但不局限于下列文件。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 1094 电力变压器GB 311.1 高压输变电设备的绝缘配合GB 1208电流互感器GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子GB/T 5585电工用铜、铝及其合金母线GB/T 6451油浸式电力变压器技术参数和要求GB/T 25446 油浸式非晶合金铁芯配电变压器技术参数和要求GB/T 7295 运行中变压器油质量标准GB 11032 交流无间隙金属氧化物避雷器GB/T 13499 电力变压器应用导则GB/T 15164 油浸式电力变压器负载导则GB 15166.2高压交流熔断器第2部分：限流熔断器GB/T 17468 电力变压器选用导则GB 50150电气装置安装工程电气设备交接试验标准GB/T 4109交流电压高于1000V的绝缘套管DL/T 572 电力变压器运行规程GB 4208外壳防护等级（IP代码）GB/Z 6829剩余电流动作保护电器的一般要求GB 7251.1低压成套开关设备和控制设备GB/T 10233低压成套开关设备和电控设备基本试验方法GB 13955剩余电流动作保护装置安装和运行GB 14048.2低压开关设备和控制设备第2部分：断路器GB/T 15576低压成套无功功率补偿装置GB/T 17626电磁兼容DL/T 375户外配电箱通用技术条件DL/T 499农村低压电力技术规程DL/T 614多功能电能表DL/T 620交流电气装置的过电压保护和绝缘配合GB/T 2314电力金具通用技术条件GB/T 2317 电力金具试验方法GB/T 14049额定电压10kV架空绝缘电缆GB/T 3048电线电缆电性能试验方法GB/T15166交流高压熔断器DL/T640户外交流高压跌落式熔断器及熔断件订货技术条件Q/GWD13001高海拔外绝缘配置技术规范3 总则3.1一般规定3.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
10kV柱上变压器台制作规范解析
10kV柱上变压器台制作规范解析10kV柱上变压器台制作规范1 范围为提高 10kV 柱上变压器台及进出线工程建设质量和施工工艺水平，进一步深化“五化”（设计标准化、物料成套化、采购超市化、施工装配化、工艺规范化）建设，特制定本规范。
本规范适用于10kV柱上变压器台及进出线新建、改造工程。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本规范的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB50173-92 电气装置安装工程《35kV 及以下架空电力线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB/T4623-2006《环形混凝土电杆》GB 1094-2005 《电力变压器》SD292-88《架空配电线路及设备运行规程》DL/T 5231-2001《农村电网建设与改造技术导则》DL/T 499-2001《农村低压电力技术规程》DL/T 5220-2005《10kV及以下架空配电线路设计技术规程》DL/T 5219《架空送电线路基础设计技术规定》DL477-2001《农村低压电气安全工作规程》DL/T736-2010《农村电网剩余电流动作保护器安装运行规程》国家电网公司输变电工程典型设计《农网 10kV 配电工程分册（2006版）》国家电网公司输变电工程通用设计《农网 10kV 及以下工程补充方案分册（2010版）》国家电网公司输变电工程典型设计《农网 10kV 和 380/220配电线路分册（2006版）》国家电网公司电力线路安全工作规程（电力线路部分）3 器材检验3.1 配电变压器配电变压器铭牌、器身无锈蚀，高低压套管完好无损，油位正常，外壳干净，无渗漏油现象。
3.2 JP柜3.2.1 JP柜外观完整、无损伤、锈蚀、变形，防水、防潮、防尘、通风措施可靠，箱门开闭灵活，门锁可靠，关闭严密，箱内各元件型号、规格符合设计要求，各元件组装牢固，连接紧密，接触可靠。
10kV柱上变压器（吊装）标准化建设关键工艺解析
10kV柱上变压器（吊装）标准化建设关键工艺解析一、柱上变压器安装1.柱上变压器台采用双杆等高布置方式，常用电杆为12米、15米非预应力混泥土杆，变压器安装方式为侧装，高压引线为架空绝缘线侧面引下。
2.变压器、综合配电箱中心线位置应与槽钢中心线保持一致。
3.变压器、综合配电箱水平倾斜不大于台架根开的1/100。
二、变压器成套配送1.所有配农网工程、大修技改工程涉及成套台区建设，物资供应严格履行到货清点验收工作，要求供应商对铁附件、螺栓、避雷器、跌落式熔断器、绝缘子、金具、接地体等按台装箱打包供应，接线端子、接地线夹、高低压导线、接地上引线（4米扁铁）按供应商合同总数量供应至工厂化预制车间，物资部负责通知供应商，各单位业主方负责监督落实。
通过物资配送管控，现场安装只运输变压器、综合配电箱、安装附件一套、成套预制装置一套四部分，做到现场安装材料合格，杜绝发生材料混用错领现象。
2.成套变压器辅材要对照招标公告附件逐件核对验收，包含变压器安装中需要的横担、螺栓、令克、避雷器、综合配电线、导线、金具等，重点关注变压器高低压桩头、令克、避雷器、计量装置、并沟线夹护具要齐全，低压电缆YJLV-1kV-4*150每台变压器30米，接地体含4米上引线、4根接地极、45米扁铁，4副低压出线电缆固定支架，15mm*10000mm不锈钢扎带一套。
三、杆塔组立1.杆塔应组立在线路正下方，不允许出现线路侧方垂直方式架设，应采用经纬仪、钢卷尺等设备标定基坑的中心桩、方向桩、辅助桩，用白石灰标画出坑口轮廓线。
2.基坑深度的允许偏差应为+100mm、-50mm，杆塔组立后按埋深标记测量校核。
3.根开2500mm，根开误差不超过±30mm，迈步不应大于20mm。
4.变台安装所属原线路杆高小于12米时，安装位置前后杆塔考虑高度过度措施，避免变台杆塔组立埋深不符合要求。
四、横担安装1.变压器槽铁横担下沿距离地面3400mm。
柱变正装要求(10kV)
2015年9月14日国家电网公司下发了《关于印发10kV柱上变压器台典型设计方案（2015版）的通知》（国家电网运检〔2015〕838号），新的配电变压器台典型设计是为了落实国网公司10kV 柱上变压器台成套化采购工作要求，进一步深化、简化配电网工程典型设计。
2015版10kV柱上变压器台典型设计方案自印发之日起施行，配电网工程典型设计10kV配电分册（2013年版）中10kV柱上三相变压器台和单相变压器台典型设计方案同时废止。
本次发布的典型设计中，柱上三相变压器台电气主接线为10kV进线1回，采用架空绝缘导线或电缆进线，并安装有避雷器和熔断器；低压侧使用JP柜，出线1～3回，采用架空绝缘导线或电缆出线，并配置无功补偿。
柱上三相变压器台采取“标准化台架、模块化组件”方式，根据装设条件灵活选择标准台架和模块组合，构成完整的变压器台。
新发布的典型设计方案编号为“ZA-1”，由一个标准化台架和4个组件模块组合成3个子方案，标准化台架、变压器模块、熔断器模块、避雷器模块、高压引线模块，一般宜选用柱上式变压器和低压综合配电箱方式， ZA-1-CL、 ZA-1-CX、ZA-1-ZX 子方案适用于各类供电区域。
巢湖选用ZA-1-ZX 15米杆等高正装绝缘引下线模式，下面着重讲解。
一、标准化台架：包括15m杆电杆、变压器双杆支持架、低压综合配电箱、跌落保险、跌落熔断器，接地体及相关铁附件组成。
柱上变压器台架采用等高双杆安装，台架两杆间距统一采用2.5m。
15米杆正装杆型图变压器双杆支持架低压综合配电箱接地扁铁上端两空中心尺寸5CM避雷器接地端子、变压器外壳、变压器中性点、JP柜外壳接地引线及接地扁铁分别沿电杆内侧敷设，并在合适位置用不锈钢扎带固定，不锈钢扎带尾端露出0.5mm剪断，固定位置应牢固，接地引线应使用BV-25绝缘导线，接线端子压接部分露出表面应加装绝缘护套，整个台架部分接地引线BV-25绝缘导线应横平竖直，安装美观。
电力中级工单选题1(正确规范标准答案)
单选题1.2.中级工1.3~10kV变、配电所阀型避雷器与变压器之间的电气距离, 当雷雨季节经常运行的进线路数为2路时，两者之间的最大距离不得大于（）米。
B. 232.功率因数cosφ是表示电气设备的容量发挥能力的一个系数，其大小为（）。
B. P/S3.当系统频率下降时，负荷吸取的有功功率（）。
A. 随着下降4..当电杆安装处无法打拉线固定，在使用撑杆时，其与主杆之间夹角应满足设计要求，允许偏差为（）。
D. ±5°5.混凝土的抗拉强度只有抗压强度的（）。
A. 5%~10%6.已知R、L、C串联电路中，电流滞后端电压，则下面结论中，正确的是（）。
B. Xc<XL7.配电线路与有火灾危险性的生产厂房和库房、易燃易爆材料场以及可燃或易燃、易爆液（气）体储罐的防火间距不应小于（）。
B. 杆塔高度的1.5倍8.电杆基础坑深度应符合设计规定，电杆基础坑深度的允许偏差应为（）。
B. + 100mm、-50 mm9.总容量100KV A及以上的变压器其接地装置的接地电阻不应大于4Ω每个重复接地装置的接地电阻不应大于（）。
A. 10Ω10.钢筋混凝土门型双杆，电杆立直校正后其根开的最大误差不应大于（）。
C. ±3011.10kV及以下电力接户线安装时，档距内（）。
D. 不应有接头12.带电作业绝缘工具应定期进行电气试验和机械强度试验，金属工具机械试验( )一次。
B. 两年13.变压器上层油温不宜超过（）。
B. 85°C14.电磁感应过程中，回路中所产生的电动势是由（）决定的。
B. 回路中磁通量变化率15.10kV金属氧化锌避雷器在做交接试验时，当用2500V绝缘电阻表测量其绝缘电阻时，其绝缘电阻值不得小于（）MΩ。
B. 100016.以下说法错误的是（）。
D. 电路中有感应电势，必有感应电流17.在有风时，逐相拉开跌落式熔断器的操作，应按（）的顺序进行。
D. 先中间相、继下风相、后上风相18.钢圈连接的钢筋混凝土电杆宜采用电弧焊接，钢圈应对齐找正，中间留（）的焊中缝隙。
10kv变电所安装施工及调试方案施工方案
1.工程概况本工程是从北鹿线10kv架空线路引入，在高压室配电柜，然后又为了确保10/0。
4kV 变压器施工安装的顺利展开，尽可能将各种技术及现场实际问题在施工前期予以发现并合理解决.2。
本方案执行标准应遵循的技术标准GBJ147－90 电气装置安装工程高压电器施工及验收规范GBJ148－90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150－91 电气装置安装工程电气设备交接试验标准GB50169－92 电气装置安装工程接地装置施工及验收规范GB50171－92 电气装置安装工程盘、柜及二次回路结线施工及验收规范ZE—1。
11—2001 封闭式母线槽安装工艺ZE－1。
07—1999 钢制电缆桥架安装工艺ZE—1.12—2003 防雷接地装置和电气接地装置施工工艺ZZ—0.6—91 起重机械安全技术操作规程JGJ33-2001 建筑机械使用安全技术规程JGJ46—2005 施工现场临时用电安全技术规范JGJ80-91 建筑施工高处作业安全技术规范JGJ146-2004 建筑施工现场环境与卫生标准GB50231—98 机械设备安装工程施工及验收通用规范3。
变电所主要施工实物量表3。
1 3＃变电所主要施工实物量表3。
2 4＃变电所主要施工实物量表注：大件设备技术参数变压哭2500KVA 重量6500kg 外形尺寸 2200×1300×2092柴油发电机组1120KVA 重量9800kg 外形尺寸 4679×2156×27004。
主要施工方法与技术措施施工工艺流程方框图4.1 技术物资及人员准备4.1。
1 认真审阅施工图,注意施工图的设计深度和完整性,并应及时提出和解决施工图上存在的问题。
4。
1。
2 施工前应实地勘察变、配电所在工程项目中的地理位置和现场施工条件。
与土建交错施工中对变压器等设备安装前建筑工程应具备的条件：1）地坪抹光面完工;2)墙面和顶面粉刷完工；3）门、窗均装好；4）凡有吊平顶的房间，吊顶安装完工;5）室内建筑垃圾全部清理干净。
10kV及以下配电线路杆上设备部分设计要则2010
10kV及以下配电线路杆上设备部分设计要则一、单相变杆上设备1、终端杆、直线杆杆上单相变安装图均按低压出线方式及安装台数（电缆和架空、单台和两台）与低压配电箱布置方式组合成各种典型安装图。
2、电杆的选用：推荐城市区域选用15米ø190梢径型杆；农村区域可选用12米ø190梢径型杆。
3、变压器安装方式采用吊挂加托担保护。
安装高度不低于4米。
安装节点采用防盗螺栓，安装完成后将节点螺栓焊死。
4、高压引下线采用绝缘线JKLYJ-10-50，变压器低压侧至低压配电箱电缆根据变压器容量选择。
低压配电箱出线视需要选择电缆敷设或架空绝缘或裸（农村电网）导线架设。
低压电缆应有保护管保护，保护管内径不小于电缆外径的1.5倍，施工完成后，保护管管口应用防火泥封堵密实。
5、过电压保护及接地：（1）、保护：为防止线路侵入的雷电波过电压，在杆上单相变高压侧安装一组避雷器HY5WS-17/50。
（2）、电杆周围做集中接地，接地电阻应不大于10欧姆。
6、低压电气接线：（1）、单相变的低压均需经低压配电箱出线。
出线回路根据需要采用1~2路。
（2）、低压侧可采用三极塑壳断路器，彻底隔离变压器与用户的联络，相线和中性线均接入塑壳断路器。
（3）、电能计量装置可根据省公司有关要求配置。
（4）、由于单相变容量较小，本典设不考虑安装低压电容器作集中补偿。
7、变压器高压侧安装一组高压跌落，高压跌落熔丝按下表选择：表1 ：配电变压器一次侧熔丝配置表8、使用范围（1）、设计图集仅适用于容量为不大于80kVA的单相变压器。
（2）、对于单相负荷相对集中的城市、农村供电区域，如一般居民住宅小区、别墅区、街道居民点、农村地区等，应结合实际情况，因地制宜地积极推广应用10kV单相变压器。
二、三相变杆上设备1、配变台架、综合配电箱安装（1）、配电变压器台架应设在负荷中心或重要负荷附近便于更换和检修设备的地方。
其容量应考虑负荷的发展，运行的经济性等。
柱上变压器施工方案
柱上变压器施工方案XXX10KV变压器台架施工工艺说明本文旨在介绍半分式12-12米变压器台架的建设要求和工艺。
对于其他安装形式的台架，如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整。
按照农网工程建设标准化的要求，10KV高压主干线路应实现绝缘化，综合台区应安装在村内负荷中心，通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于500米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。
施工前准备工作在进行工程施工物资领用及审核时，应根据10KV变压器台架标准化施工图中材料表进行。
对横担、绝缘子、连接引线、接地环等设备材料提前进行组装，对连接引线进行分类截取，保证接线端子压接质量。
绝缘字全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。
变台电杆组立在进行变台电杆组立前，应先挖坑，并用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。
底盘安装时，应首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5米两个黑色标记，在底盘中心用粉笔划一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5米。
在立杆时，应在底盘上以白点为圆心、电杆底部为半径画圆，组立电杆时使电杆底部与所画圆圈重合，电杆位置的准确度。
吊车组立电杆时，当电杆底部与底盘所画圆圈重合，电杆基本正直后，对电杆进行回填土，每50cm一层进行夯实，夯实两层后，用吊车对电杆倾斜度进行调整至正直。
4、安装卡盘时，需要将卡盘与电杆固定，深度允许偏差为+50mm，卡盘上平面距离地面50cm。
5、电杆校正时，利用经纬仪在以电杆为原点的90度角两条直线上进行观察测量，对电杆进行微调，保证电杆中心点与中心桩之间的横向位移不应大于50mm，根开为2.5米，偏移不超过+30mm。
小议10kV变配电设备安装时需要注意的问题
１ 安装时注意与土建的配合 电气施工与土建施工的配合是电气施工巾 至关重要的工作 ， 它贯穿于从土建主体开始到工 程结束整个过程中。 与土建配合的内容， 一般有下 列各项。 预埋敷设在墙体 、 、 地坪 基础、 楼板等结构 内的暗配电气管路及接地装置；预埋固定 电气设 备的基础支座与支架。 预留敷设 电气管线用的丘 墙 、穿楼板的孔 上 洞。检查土建施工的有关电气设备安装用的混凝 土基石： ｉ 沟道 、 ； 、 地脚螺栓 、 粱柱构件等的位置尺寸 和标高 ， 是否与电气设计目纸相符合 ； 检查建筑物 Ｉ门、通道等的尺寸是否满足电气设备搬动与安 ｝ Ｉ 装的要求。 检查加工ｒ的型式与尺寸， 足否符合建筑结 构的实际睛 。 况 在施工条件允许的情况下 ， 要争取 把高空敷设的管、槽 、支架等电气安装所需的构 件， 在地面上组装后随土建梁、 、 柱 屋架等构件一 起吊装就位， 以减少电气施工的高空作业量。
１９ ． 地里 的。接地 引上线 采用 ４ ｘ ｍ 扁钢 ， 了检 测 学与研 究 出版社 ，９ ９ ０４ ｍ 为 ２ 谭晓 蓉２１ 纪 使用旅 游英语 教程 哪 上 世 方便 和用 电安 全 ， 于柱上 式 安装 的变 压器 ， 对 引上 『 宝 国， 学林 ２０． 线连接点应设在变压器底下的槽钢位置。变台引 海 ： 出版社 ．０ ５
落线新建和改造的变台的引落线均应采用多股绝 ［ 陆 志 宝 ． 游 英 语 呻 北 京 ： 游教 育 出 版 社 ， ３ 】 导 旅 缘线 ， 其截面应按变压器的额定容量选择， 但高压 ２０ｏ３
—
３２ — ０
统 中， 变压器高压侧避雷器接地端， 低压侧接地点 和配电变压器外壳均应与接地网可靠连接。 目前 农 网改造中， 农村小容量变压器布点多 ， 雷雨季节 ｌｋ Ｏ Ｖ配电变压器经常遭受雷击， 由于接地电阻过 大 ，达不 到规 程规 定值 ，雷 电流 不能迅 速 泄人 大 地， 造成避雷器 自身残压过大， 或在接地 电阻上产 生很高的电压降， 引起变压器烧毁事故。因此 ， 接 地装置的接地电阻必须符合规程规定值。 １ｋ 对 ０Ｖ 配 电变压器 ： 容量 在 ＩＯ Ｖ 以下 ， Ｏｋ Ａ 其接 地 电阻 不
10KV变电所设计全套
IOKV变电所设计全套1、IOkV及以下变电所的设计中常见问题Ll主接线不符合要求因为有关电力的部门对有关产权的分界点的划分要求不了解，同时还不知道功率的因数低还会被处罚的相关规定，很多IOkV及以下变电所的主接线的设计在不能满足计量和功率因数的补偿的相关要求的时候，却不恰当地选用了对负荷等级进行改变的做法。
1.2电源进线开关的配置的不合理由于规范GB50053-2013≪20kV及以下变电所设计规范》中没有明确电源的进线开关在什么情况下可以使用断路器或使用带熔断器的负荷开关，因此在一些变电所的工程设计中会出现全部采用真空断路器或都用负荷开关的不正常现象。
L3平面布置不合理在有些变电所的设计中变电所的出入口没有满足要求或者设备的通道没有满足要求。
变配电的设备当采用干式的时候，就可以和主体的建筑安放在一起，而且门还要采用防火门。
在建筑的长度超过了7m时，还要设置两个出入口，而且其中一个的出入口还要满足设备搬运的要求，当长度超过60m时，中间还要增加出口。
1.4低压配电屏前后通道宽度和出口数量不满足要求这个问题主要针对GB50053-2013的规定来说，例如以固定屏而言，单排屏的屏后通道最少应该为100Omm,屏前的通道最少为1500mm;在双排面对面进行布置时屏后的通道最少为100Om,屏前的通道最少2000mm o 在出口的数量方面，在配电装置的长度超过6m时，屏后的通道应该有2个出口；在低压配电装置的2个出口之间间距大于15m时，还应该增加通道出口。
但是在这方面的执行不力，一是因为通道宽度不够，二是出口数量也不符合规范要求。
2、变电所内高压电缆截面的选择变电所内高压电缆的截面，主要需按满足短路电流热稳定的要求确定：式中：S—保护导体的截面积，mm2。
厂一通过导体（电缆）的预期故障电流（短路电流周期分量有效值），A;当持续时间小于0.1s时，应计入非周期分量的影响；1值可由《35~6/0.4kV配变电系统短路电流计算实用手册》查到近似值，或经计算得出。
国家电网公司10kV柱上变压器台典型设计方案(2015版)
10kV柱上三相变压器台典型设计方案(2015版) 1 设计说明1.1 总的部分本典型设计为“国家电网公司配电网工程典型设计配电分册”中对应的“10kV柱上变压器台典型设计”部分，方案编号为“ZA-1”，由一个标准化台架和4个组件模块组合成3个子方案。
变压器侧装、电缆侧面引下对应的子方案编号为“ZA-1-CL”,变压器侧装、架空绝缘线侧面引下对应的子方案编号为“ZA-1-CX”，变压器正装、架空绝缘线正面引下对应的子方案编号为“ZA-1-ZX”。
方案ZA-1主要技术原则：10kV侧采用电缆或架空绝缘线引下，低压综合配电箱采用悬挂式安装，进线采用架空绝缘导线或低压单芯电缆，出线采用架空绝缘导线或电缆引出。
1.1.1 适用范围一般宜选用柱上式变压器和低压综合配电箱方式，ZA-1-CL、ZA-1-CX、ZA-1-ZX子方案适用于各类供电区域。
本设计方案为单回路线路，如果采用双回路，可根据实际情况作相应的调整。
1.1.2 方案技术条件本方案根据“10kV柱上变压器台典型设计总体说明”确定的预定条件开展设计，方案组合说明见表1-1。
表1-1 10kV柱上变压器台ZA-1典型方案技术条件表序号项目名称内容1 10kV变压器变压器采用低损耗、全密封、油浸式变压器，容量为400kVA及以下。
2 低压综合配电箱外形尺寸选用1350mm×700mm×1200mm，空间满足400kVA及以下容量配变的1回进线、3回馈线、计量、无功补偿、配电智能终端等功能模块安装要求。
箱体外壳优先选用不锈钢材料，也可选用纤维增强型不饱和聚脂树脂材料(SMC)。
低压综合配电箱按变压器容量分2档：200kVA以下变压器按200kVA容量配置低压综合配电箱，200kVA～400kVA变压器按400kVA容量配置低压综合配电箱。
部分用电负荷和变压器容量需求小且增长速度较慢的农村、山区可选用10m等高杆，低压综合配电箱尺寸选用800mm×650mm×1200mm，空间满足200kVA及以下容量配变的1回进线、2回馈线、计量、无功补偿、配电智能终端等功能模块安装要求。
10kV 架空配电线路基本组成及杆上设备详解
1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
