PCB可制造性设计(精)
面向电子组装的PCB可制造性设计
【 关键词 】印 制板； 可制 造性 设计； 电子 组装； 焊 盘
■ 鲜 飞 武 汉华 中数 控 股份 有限公 司
１ 。 前言
２ ． Ｄቤተ መጻሕፍቲ ባይዱＦ Ｍ的概念和作用
Ｄ Ｆ Ｍ （ Ｄ ｅ ｓ ｉ ｇ ｎ Ｆ ｏ ｒ Ｍ ａ ｎ ｕ ｆ ａ ｃ ｔ ｕ ｒ ｅ ）技术 ，即可 制造 性 技术 ，主要研 究产 品本 身的物 理设计与制 造系统各部分 之间的相 互关 系，并把 它用于产品设计 中 以便将 整个制
Ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ） 、试制 前分析 （ Ｂ ａ ｓ ｉ ｃ Ｐ ｒ ｅ — Ｒ ｅ ｌ ｅ ａ ｓ ｅ Ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ） 和试制后分析 （ Ｐ ｏ ｓ ｔ — Ｒ ｅ ｌ ｅ ａ ｓ ｅ Ｒ ｅ ｖ ｉ ｅ ｗ ） 。不同阶段的实施
５ ４ 蔓
黧 ２ ０ １ ３ ￣ － － ２ ， Ｅ Ｊ 第 １ 期
随着 产 品 的微 型化 、复 杂 化 ，Ｐ Ｃ Ｂ（ 印制 板 ）的组 装
以解决 。这种设计概念及设计方法可缩短产 品投放 市场 的时 间、降低成本 、提 高产量 。以往 ，公司通 常的做法 是 ：新产 品从 设计 到生产 乃至 交付用 户使用的过程总是 从 一个部 门提 交到下一个部门，这种 过程是一个顺序工 程 。出于 各环节 串行，生产准 备只能在设计完全结束后 起动 ，延长 了产品开发时间 ，丧失 了占领市场 的机会 。 更严重的是设计与制造的严重分离 ，产 品设计和开发 部 门没有及时吸收制造和工程部 门对新产 品的改进 意见 ，
PCB设计的可制造性ppt
为了提高PCB设计的可制造性，需要进行一系列的优化设计和技术处理，这会增加制造成 本和生产成本。
环保要求提高
随着全球环保意识的提高，对PCB生产过程中的环保要求也越来越高，需要在设计阶段考 虑环保因素，提高PCB设计的可回收性和可降解性。
未来发展趋势与展望
01
智能化设计
利用人工智能、大数据等信息技术，实现PCB设计的智能化和自动化
设计与制程能力
总结词
PCB设计的可制造性要求充分考虑设计与制程能力，确保设 计符合制程规范。
详细描述
设计过程中应考虑制造过程中的各项因素，如加工精度、层 数、线宽和间距等。此外，还应注意PCB尺寸、形状和结构 的设计，以使其符合生产设备和工艺流程的要求。
表面处理与防护
总结词
表面处理和防护对于PCB的可制造性具有重要影响。
自动化设计与制程技术
PCB设计软件
使用具备自动化功能的PCB设计软件，可提高设 计效率和准确性。
CAM软件
通过CAM（计算机辅助制造）软件实现自动化 生产编程，减少人工操作失误。
PCB质量检测
采用自动化检测设备进行质量检测，提高检测效 率和准确性，降低漏检率。
可测试性与可维修性
制定测试计划
在设计初期考虑测试需求，制定合理的测试计划，确保可测试性 。
05
pcb度互联(hdi)板的设计
HDI板特点
高密度、多层、微型化、复杂 化。
设计难点
信号完整性、电源完整性、电 磁屏蔽、散热等问题。
解决策略
采用压合式连接、微孔定位、 精确对位等技术。
案例二：柔性板的设计与制造
01
02
03
柔性板特点
轻、薄、可弯曲、可折叠 。
PCB可制造性设计工艺规范
PCB可制造性设计工艺规范PCB（Printed Circuit Board，印刷电路板）是电子产品中非常常见的一部分。
它是由一种基层材料（通常是玻璃纤维增强复合材料）和通过印刷或压合技术固定在基层上的导电层构成的。
PCB可制造性设计工艺规范是一系列准则和要求，用于确保PCB的设计在生产制造过程中能够达到高质量和可重复性。
首先，对于PCB可制造性设计工艺规范来说，一个重要的方面是布局和布线。
布局指的是元件在PCB上的位置和排列方式，而布线则是指通过导线将元件连接在一起。
在布局方面，应该根据电路的需求和元件的特性进行合理的布局，避免不必要的干扰和噪音。
在布线方面，应该注意导线的长度、走线的宽度和间距，以及阻抗匹配和传输速率等因素。
其次，PCB可制造性设计工艺规范还包括了对于孔的规定。
在PCB制造过程中，通常需要在板上打孔以安装元件。
对于孔的规定，包括孔的类型（如贴片孔、通孔等）、孔的直径和位置等。
这些规定需要考虑到元件的尺寸和安装的要求，以及后续的焊接和连接等操作。
此外，在PCB可制造性设计工艺规范中还包括了对于焊盘和焊接的要求。
焊盘是指用于连接元件和导线的金属圆盘。
对于焊盘的规定，包括焊盘的形状、尺寸和间距等。
而对于焊接的要求，包括焊接的方法、焊点的形状和强度等。
这些规定需要考虑到焊接工艺的可行性和可靠性，以及后续的维修和升级等操作。
最后，PCB可制造性设计工艺规范还应该包括对于阻焊和丝印的要求。
阻焊是一种覆盖在PCB表面的绝缘材料，用于保护导线和焊盘不受外界环境的影响。
对于阻焊的规定，包括阻焊的类型、颜色和厚度等。
丝印则是一种印刷在PCB表面的文字和标记，用于标识元件和线路的位置和功能。
对于丝印的规定，包括丝印的颜色、位置和字体等。
总的来说，PCB可制造性设计工艺规范是为了确保PCB在生产制造过程中能够达到高质量和可重复性而制定的一系列准则和要求。
这些准则和要求涵盖了PCB布局和布线、孔的规定、焊盘和焊接的要求，以及阻焊和丝印等方面。

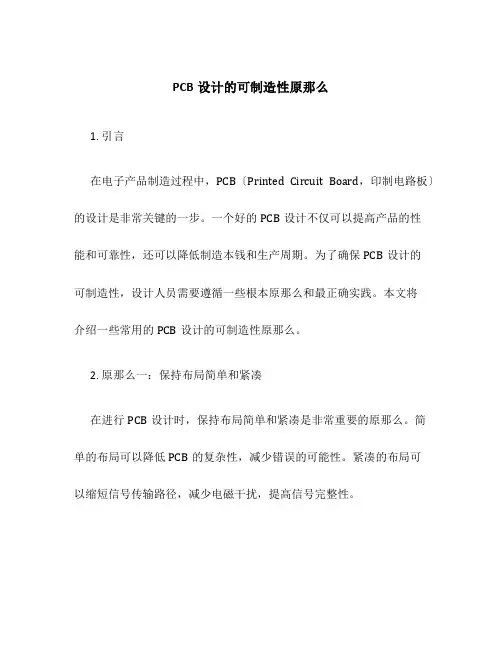

PCB设计的可制造性原则
PCB设计的可制造性原那么1. 引言在电子产品制造过程中，PCB〔Printed Circuit Board，印制电路板〕的设计是非常关键的一步。
一个好的PCB设计不仅可以提高产品的性能和可靠性，还可以降低制造本钱和生产周期。
为了确保PCB设计的可制造性，设计人员需要遵循一些根本原那么和最正确实践。
本文将介绍一些常用的PCB设计的可制造性原那么。
2. 原那么一：保持布局简单和紧凑在进行PCB设计时，保持布局简单和紧凑是非常重要的原那么。
简单的布局可以降低PCB的复杂性，减少错误的可能性。
紧凑的布局可以缩短信号传输路径，减少电磁干扰，提高信号完整性。
3. 原那么二：考虑耦合和信号完整性PCB上的不同电路和组件之间存在着耦合作用。
在设计PCB时，需要考虑不同信号之间的干扰和交叉耦合。
通过合理的布局和地线规划，可以减少电磁干扰的影响，并提高信号的完整性。
4. 原那么三：合理设置电源和地线电源和地线的布局在PCB设计中扮演着重要的角色。
良好的电源和地线布局可以确保良好的电源分配和地线回流，减少电源噪声和干扰。
在设计中，应尽量将电源和地线别离，并使用适宜的地引脚和电源引脚进行连接。
5. 原那么四：防止过于密集的布线在PCB设计中，过于密集的布线可能导致信号干扰和短路等问题。
因此，应尽量防止过于密集的布线，合理规划和安排信号线和电源线的路径。
同时，应留出足够的空白区域，方便焊接和维修工作。
6. 原那么五：合理选择元件和材料在PCB设计中，选择适宜的元件和材料也是非常重要的。
适宜的元件和材料可以提供更好的性能和可靠性。
应选择具有良好可焊性和耐高温的元件，并防止使用过时或质量不佳的元件和材料。
7. 原那么六：考虑制造和组装过程在PCB设计中，要考虑制造和组装过程。
例如，要确保元件的放置和布线不会影响到焊接和组装的顺利进行。
同时，要尽量减少PCB板的层数和复杂性，以降低制造和组装的本钱。
8. 原那么七：进行设计验证和测试PCB设计完成后，应进行设计验证和测试。
PCB可制造性设计规范
PCB可制造性设计规范PCB (Printed Circuit Board)的制造性设计规范是指在设计和布局PCB电路板时所需考虑的一系列规范和标准，以确保电路板的制造过程顺利进行并获得可靠性和性能。
一、尺寸规范1.PCB电路板的尺寸要符合制造商的要求，包括最小尺寸、最大尺寸和板上零部件之间的间距。
2.确保电路板的边缘清晰、平整，并防止零部件或钳具与电路板边缘重叠。
二、层规范1.根据设计要求确定所需的层次和层的数量，确保原理图和布局文件的一致性。
2.定义PCB的地平面层、电源层、信号层和垫层、焊盘层等的位置和规格。
三、元件布局规范1. 合理布局元件，以最小化路径长度和EMI (Electromagnetic Interference)，提高电路的可靠性和性能。
2.避免元件之间的相互干扰和干涉，确保元件之间有足够的间距，以便于焊接工序和维修。
四、接线规范1.线路走向应简洁、直接，避免交叉和环形走线。
2.确保信号和电源线路之间的隔离，并使用正确的引脚布局和接线技术。
五、电路可靠性规范1.选择适当的层次和厚度，以确保足够强度和刚度。
2.确保电路板表面和感应部件光滑，以防止划伤和损坏。
六、焊接规范1.在设计中使用标准的焊盘尺寸和间距，以方便后续的手工或自动焊接。
2.制定适当的焊盘和焊缺陷防范措施，以最小化焊接问题的发生。
七、标准规范1. 遵循IPC (Institute for Interconnecting and Packaging Electronic Circuits)标准，以确保PCB的制造符合国际标准。
2.正确标注和命名电路板上的元件和信号，以方便生产和测试。
八、生产文件和图纸规范1.提供准确和详细的生产文件和图纸，包括层叠图、金属化孔、引线表和拼图图等。
2.确保文件和图纸的易读性和可修改性。
九、封装规范1.选择适当的封装类型和尺寸，以满足电路板的要求。
2.避免使用不常见或过于复杂的封装，以确保可靠的元件焊接和连接。
PCB---可制造性
PCB可制造性一、PCB可制造性概念1、PCB可制造性设计：从广义上讲，包括了产品的制造、测试、返工、维修等产品形成全过程的可行性；狭义上讲是指产品制造的可行性。
2、针对PCB可制造性设计包括两方面：（1）PCB的可制造性 ( DFM：Design for Manufacture )；（2）PCB贴装、组装的可制造性( DFA：Design for Assembly ) ；在设计时需要考虑周全，比如:BGA周围3MM内不要放置元器件，其目的就是为了利于返修BGA。
3、可制造性设计的目的：可制造性设计DFM（Design For Manufacture）就是从产品开发设计时起，就考虑到可制造性和可测试性，使设计和制造之间紧密联系，实现从设计到制造一次成功的目的。
DFM是保证PCB设计质量的最有效的方法。
DFM具有缩短开发周期、降低成本、提高产品质量等优点，是企业产品取得成功的途径。
4、PCB可制造性设计包括以下几个方面:（1）板材的选择；（2）多层板的叠层结构设计；（3）电路图形设计：孔和焊盘的设计要求、线路设计、阻焊设计、字符设计；（4）表面处理工艺的选择。
下面将对PCB可制造性设计的以上四个方面逐一讲解：5、板材的种类：（a）覆铜箔基板（Copper-clad Laminate）简称CCL，由铜箔（皮）、树脂（肉）、增强材料（骨)、功能性添加物（组织）组成，是PCB加工的主要基础物料。
上图所示即经常讲到的芯板，也就是Core。
其上下是有铜箔，中间层是介质材料。
生益FR-4,其中间层是介质材料也是PP片。
（b）树脂类板材：环氧树脂（ epoxy ）、聚亚酰胺树脂（ Polyimide ）、聚四氟乙烯（Polytetrafluorethylene，简称PTFE 或TEFLON）、B一三氮树脂（Bismaleimide Triazine 简称BT、二亚苯基醚树脂(PPO)等6、板材的主要性能指标：（i）Er --- 介电常数：介电常数会随温度变化，在0-70度的温度范围内，其最大变化范围可以达到20%。
PCB设计可制作性规范-2
PCB设计可制作性规范-2本文由rikixie1贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
手机及模块PCB设计可制造性设计可制造性手机及模块工艺规范DFM-2 工艺规范HP公司DFM统计调查表明: HP公司DFM统计调查表明: 公司DFM 统计调查表明产品总成本60%取决于产品的最初设计; 60%取决于产品的最初设计产品总成本60%取决于产品的最初设计; 75％的制造成本取决于设计说明和设计规范; 75％的制造成本取决于设计说明和设计规范; 70－80％的生产缺陷是由于设计原因造成的。
70－80％的生产缺陷是由于设计原因造成的。
目的和意义本文件试用范围原则内容意义和目的可制造性设计DFM（Design For Manufacture）是保证（可制造性设计） PCB设计质量的最有效的方法。
DFM就是从产品开发设计时设计质量的最有效的方法。
设计质量的最有效的方法就是从产品开发设计时起，就考虑到可制造性和可测试性，使设计和制造之间紧密就考虑到可制造性和可测试性，联系，实现从设计到制造一次成功的目的。
联系，实现从设计到制造一次成功的目的。
DFM 具有缩短开发周期、降低成本、提高产品质量等优具有缩短开发周期、降低成本、具有缩短开发周期点，是企业产品取得成功的途径。
是企业产品取得成功的途径。
本文件适用范围适用于SIMCOM所有手机及无线模块PCB设计的可制造性。
针对客户对个别机型有特殊要求与此规范存在冲突的，以客户特殊标准为准。
本文件规定了电子技术产品采用表面贴装技术（SMT）时应遵循的基本工艺要求。
本文件适用于SIMCOM以印制板（PCB）为贴装基板的表面贴装组件（SMD）的设计和制造。
原则DFM基本规范中涵盖下文提到的“PCB设计的工艺要求” 、“PCB焊盘设计的工艺要求” 、“屏蔽盖设计”三部分内容为R&D 拼板设计及Layout时必须遵守的事项，否则SMT 或割板时无法生产。
PCB DFM可制造性设计规范(A1版)
技术研究及知识产权处发布声明及版本说明1声明本文件属于公司保密信息。
本文件的所有权、相关知识产权及其他权利均由公司所享有并予以保留，此种权利受到《中华人民共和国民法通则》、《中华人民共和国刑法》、《中华人民共和国著作权法》、《中华人民共和国反不正当竞争法》及其他法律、法规、规范性法律文件及相关国际条约的保护，任何人未经许可，不得泄漏、复制、公开本文件的内容，不得以泄露、告知、公布、发布、出版、传授、转让或者其他任何方式透露于任何第三方或依赖本文件内容采取任何行动。
未经许可，任何人不得自行使用或许可第三方使用。
任何人有违反上述情形之一的均有可能导致承担民事、行政或刑事法律责任。
迈普通信技术股份有限公司保留采取法律手段维护自己合法权益的权利。
2版本说明序号版本号牵头起草人/日期审核人/日期/意见批准人/日期1.011.123版本增长信息序号修订日期修订后版本修订内容修订人V1.1 11、根据我公司工艺能力和设备能力的提升，对4.1、4.3、4.4.2.2、4.4.3、4.5.2相应的设计要求作了更改；2、对标准中未指明、含糊不清、以及评估不重要的要求做了删减和再描述，以到达设计要求叙述的客观和准确。
目 次前言 (V)1 目的与范围 (1)2 术语与定义 (1)2.1DFM (1)2.1 PCB (1)2.2覆铜箔层压板 (1)2.3波峰焊 (1)2.4再流焊 (1)2.5 SMD (1)2.6 THC (1)2.7导通孔 (1)2.8盲孔 (1)2.9埋孔 (1)2.10过孔 (1)2.11元件孔 (1)2.12 Stand off (1)2.13 Pitch (2)3 可制造性基础知识 (2)3.1开展可制造性的设计的意义 (2)3.2工艺可制造性设计主要考虑方面 (2)4 设计要求 (2)4.1 PCB设计总则★★★ (2)4.2拼板及辅助边设计 (3)4.2.1 V-CUT连接★★★ (3)4.2.2邮票孔连接 (4)4.2.3拼板方式 (4)4.3基准点设计★★★ (5)4.4器件布局要求 (6)4.4.1器件布局通用要求 (6)4.4.2回流焊 (7)4.4.2.1 SMD器件的通用要求★★ (7)4.4.2.2 SMD器件布局要求★★★ (7)4.4.3波峰焊 (9)4.4.3.1波峰焊SMD器件布局要求★★★ (9)4.4.3.2 THD器件波峰焊通用要求 (10)4.4.3.3 THD器件局部波峰焊要求 (11)4.4.4压接★★★ (12)4.5孔设计 (12)4.5.1过孔 (12)4.5.1.1总体要求 (12)4.5.1.2孔间距 (12)4.5.1.3过孔禁布设计★★★ (13)4.5.2安装孔 (13)4.5.2.1类型选择 (13)4.5.2.2禁布区要求★★★ (13)4.6板材选择及叠层设计 (14)4.7走线设计 (15)4.7.1线宽/线距及走线安全性要求★★★ (15)4.7.2出线方式 (15)4.8覆铜设计要求 (16)4.9阻焊设计★★★ (16)4.9.1导线的阻焊设计 (16)4.9.2孔的阻焊设计 (16)4.9.3过孔塞孔设计 (16)4.9.4焊盘的阻焊设计 (16)4.9.5金手指的阻焊设计 (17)4.9.6板边阻焊设计 (17)4.10表面处理方式★ (17)4.11丝印设计★★★ (17)4.11.1通用要求 (17)4.11.2丝印内容 (18)4.12尺寸和公差标注★★★ (18)4.13输出文件的工艺要求★★★ (19)4.13.1装配图要求 (19)4.13.2钢网图要求 (19)4.13.3钻孔图、表内容要求 (19)5 工厂PCBA生产主要工艺路线★ (19)前 言 。
33.印制板的可制造性设计(精)
图2
图1
<5> 导通孔的焊盘尽量大，一般情况焊盘大于 32mil ，最小的导通孔焊 盘可为25mil，钻孔孔径为0.3MM（12mil），但此类小孔会给生产带来 一定的难度，成品率、工作效率明显降低。
A.影响钻孔的效率。B.电镀线的深镀能力限制小孔的镀层质量。C.由于胶片的ຫໍສະໝຸດ 尺寸不稳定性容易造成破盘。
d.插头倒角的角度及深度。
沧州市远东印制电路有限公司
9
三.印制板DFA（Design for assembly）
BGA焊盘
ＢＧＡ是目前日益流行的一种器件封装，其良好 的可焊性和电气性能，使更多的人选择这种封装，但 其极差的检测和维修性能又使人望而却步。同时其焊 盘设计又直接或间接的影响其焊接效果，所以应引起 我们的重视。 ＢＧＡ的焊盘设计原则： （一）ＰＣＢ焊盘的直径不能小于ＢＧＡ焊球的 最 小直径，但不能过大。 （二）阻焊尺寸比焊盘尺寸大０.１MM～０.１５MM。 （三）BGA周围导通孔在金属化孔后，必须采用 介质材料或导电胶进行堵塞，高度不能超过焊盘高度。 a.防止波峰焊时焊锡从过孔贯穿到元件面引起短 路. b.避免元件焊接后焊剂残留在孔内. c.表面贴装后的印制板,在测试面上要求吸真空时 形成负压才可进行高度检测.
沧州市远东印制电路有限公司
5
应一种孔径，不应该一种焊盘尺寸对应几种孔径或几种焊盘对应一种 孔径，这主要是为了生成钻孔文件时快捷、方便而不出错。 <4>多层板电地层有金属化孔通过的焊接孔必须加热隔离设计(图2)，以 保证焊接时不因此处过份散热而导致焊接困难，甚至虚焊，但对小于 40MIL的金属化孔，一般情况下此类孔都是过孔，不会焊接，最好采用 直接接电或接地的形式设计。
印制板可制造性设计
印制电路板(PCB)的设计与制作精选全文完整版
PCB的应用
PCB是英文(Printed Circuit Board) 印制线路板的简称。
汽车
航天 计算机
通信 家用电器
苹果手机 iPhone4S
苹果手机 iPhone4S 拆解图
其它零配件
前盖
后盖
电池
电路板
苹果手机 iPhone4S 拆解图
液晶屏
主板A面
16G内存
光传感器和 LED指示灯
主板B面
苹果笔记本MacBook Air
苹果笔记本MacBook Air
苹果笔记本MacBook Air
液晶屏
底盖
键盘
电路板等 零部件
电池
整机拆解图
苹果笔记本MacBook Air
PCB板
电池
拆解图
苹果笔记本MacBook Air
散热片
内存
主板
扬声器
输入输出接口
硬盘
如何将原理图设计成PCB图？
原理图
（一）工厂批量生产（双面）
3. 打孔
目的： 使线路板层间产生通孔，达到连通层间的作用。
流程： 配刀 钻定位孔 上销钉 钻孔 打磨披锋。
流程原理: 据工程钻孔程序文件,利用数控钻机,钻出所用的孔。
注意事项： 避免钻破孔、漏钻孔、钻偏孔、检查孔内的毛刺。
（一）工厂批量生产（双面示器 端口
内存插槽 硬盘端口
电源端口
PCI插座 软驱端口
电源开关、指示灯等端口
3. 确认元器件安装方式
① 表面贴装 ② 通孔插装
4. 阅读分析原理图
① 线路中是否有高压、大电流、高频电路， 对于元器件之间、线与线之间通常耐压200V/mm； 印制板上的铜箔线载流量，一般可按1A/mm估算； 高频电路需注意电磁兼容性设计以避免产生干扰。
pcb设计的可制造性
面向制造约束的优化策略
总结词
根据制造工艺和制造成本等因素进行优化， 提高制造效率和产品质量。
详细描述
在PCB设计中，应考虑制造工艺和制造成本 等因素。不同的制造工艺和材料选择会影响 制造成本和产品质量。在面向制造约束的优 化时，应考虑制造流程、材料选择、加工精 度等因素，以实现高效、稳定的PCB制造。 同时，应尽量减少制造过程中的废料和不良
流程优化
对流程中可能存在的瓶颈和问题进行分析和优化，提高生产效率。
流程监控
对制造流程进行实时监控，确保产品质量和生产计划的执行。
制造约束分析
尺寸限制
01
分析PCB板材的尺寸、厚度、孔径等参数，以满足产品的规格
要求。
制造能力限制
02
根据供应商的制造能力，分析产品的可制造性，避免制造过程
中的问题。
材料限制
选择符合制造要求的元件封装， 以确保PCB制造的可行性和可靠
性。
PCB尺寸和形状
根据产品需求和制造能力，确定 PCB的尺寸和形状，以提高制造
效率和降低成本。
定位孔和标识
在PCB上设置合适的定位孔和标 识，以确保PCB在制造过程中的
准确定位和识别。
03
pcb设计的可制造性分析
制造可行性分析
板材选择
THANKS
感谢观看
案例二：高速数字电路pcb的可制造性设计
要点一
总结词
要点二
详细描述
高速数字电路pcb的可制造性设计需要考虑信号的完整性和 时序性，以及如何优化布线和元件布局。
高速数字电路pcb设计需要关注信号的完整性和时序性， 以确保信号在传输过程中不失真或畸变。为了优化信号的 完整性和时序性，需要考虑布线和元件布局的优化。例如 ，合理安排信号线的长度和走向，以减少信号反射和延迟 ；合理安排元件的排列和连接方式，以减少信号干扰和噪 声。
面向电子装联的PCB可制造性设计
２ Ｐ Ｂ 计 时 考 虑 的 内容 ．Ｃ 设
ＰＣＢ 计 的 可 制 造 性 分 为 两 设 类 ， 一 是 指 生 产 印 制 电 路 板 的 加 工 工 艺 性 ； 是 指 电 路 及 结 构 上 二 的 元 器 件 和 印 制 电 路 板 的 装 联 工
ｉ ｕ ｒ ｅｓ ｏｍ ｅ ｈ ｃ ｌ ｓｔａｔ ｌ ｓ ｏｆｔ ｅ ｏｎｃ ｏｍ ｓ ｉ ｎ ＳＭ Ｔ ｏｃｅｓｓ ｎｇ ｔ ｃ ｎｏｌ ｙ ｐｒ ｉ ｅ ｈ ｇ ｏ ｏｎ ＰＣ Ｂ ｄｅｓｉ ｇｎｓ． ｏｆｅｒ ａ ｅ ｅｒ ｅ ｏｒ ｆ ｓ ｒ ｆ ｅｎｃ ｆ ＰＣＢ ｄｅｓｉ ｅｒ ｇｎ ．
ａｄＰ ｎ ＣＢｓ ＰＣＢ ｄ ｓ ｇ ｅ ｋ ｙ ｏ ｒ ｃ ｕ ｔ ｅ ｈ ｏ ｏ ｙ ａｎ ｕ ｒ ｎ ｅ ｆ ， ｅ ｉｎｉ ｔ ｅ ｆ ｓ ｈ Ｓｕ ｆ ｅ Ｍｏ ｎ ｃ ｎ ｌｇ ｄ ｇ ａ ａ ｔ ｅ ｏ ａ Ｔ ＳＭＴ ｑｕ ｌｙ Ｔ ｅ ｐ ｐ ｒ ａｉ ． ｈ ａ ｅ ｔ
艺 性 。 对 生 产 印 制 电 路 板 的 加 工
通 常针对 Ｐ ＣＢ不 同 的 装 联 密
度 ，推 荐 的 组 装 方 式 有 以下 几 种 ：
心竞 争 力 。
在 电 子 产 品 的 制 造 中 ， 随 着 产 品 的 微 型 化 、 复 杂 化 ， 电 路 板
作 为一 名 电 路 设 计 工 程 师 ，
维普资讯
质 量 工 程 卷
Ｑｕａ ｉ ｇｉｅｅ ｎ ｌｙ Ｅｎ ｎ ｄ ｇ ｔ
￣ ｌ Ｍｂｓｔｒ ａｃｔ： Ｓｕｒａｃｅ ｆ Ｍ ｏｕｎｔＴｅｃ ｈｎｏｌ ｏｇｙ ｓ ｔ ｉ ｅｘ ｅｎｓ ｖ ｙ ｉ ｅｌ ａｐｐｌ ｉ ｈｅ ａｓｓｅｍ ｂｌ ｏｆ ｅｌ ｔ ｏｎｉ ｃ ｉ ｅｄ ｎ ｔ ｙ ｅｃ ｒ ｃ ｏｍ ｐｏｎｅｎｔ ｓ
PCB可制造性设计
第13页
1 材料
1.5.1 介电常数的范围及应用
PTFE 3.0 3.8 PTFE + Ceramic 4.8 FR-4 Ceramic 10.2 介电常数范围：2.2 选用板材类型： 应用范围：
微带、高频 300MHz~40GHz
正常 高压、高频 1MHz~1GHz 800MHz~12GHz
Rt5880
体积 电阻 MΩ*cm 2×107 2×107 抗剥 强度 lbs/in 22.8 20.8
厂 商 罗 杰 斯
型号
Rt5880 Rt5870
>260 >260
0.015 0.015
第9页
1 材料
1.3 热塑陶瓷 基材特性 • 耐热性好 • 机械加工性能好 • 介电常数随温度变化较小、介质损耗低 应用范围 • 高速、射频、微波电路 • 军事、航天航空
第2页
大纲
印 制 板 各 项 要 素 的 含 义 我 司 工 艺 能 力 及 设 计 实 例
分 类 及 相 关 参 数
标 准 要 求
第3页
印制电路板设计原则
电气连接准确性
印制板上布设的印制导线的电气连接关系必须符合电原 理图。 设计印制板时，应考虑印制板的制造工艺要求和装联工 艺要求，尽可能有利于制造和装配。 印制板的可靠性，是影响电子设备和仪器可靠性的重要 因素。 印制板的经济性与印制板的类型、基材选择和制造工艺 方法、技术要求的内容密切相关。 印制板的结构决定了印制板在各种环境下使用的性能和 寿命。
第17页
1 材料
2.1 粘结片介绍 粘结片是由树脂和增强材料构成的一种预浸材料。在高温和压力的作用 下，具有流动性并能很快地固化和完成粘结过程。它与增强材料一起构成绝 缘层，是多层印制板制造中不可缺少的层压材料。
自动化组装的PCB可制造性设计要求
自动化组装的PCB可制造性设计要求PCB的可制造性设计主要解决电路板设计和工艺制造之间的接口问题，本文从PCB的组装、元器件的选用、PCB板面布局、元器件相互间距、可测试性设计等方面分析，提出诸多可制造性设计要求。
标签：可制造性PCB 表面组装封装1 前言目前在武器装备制造领域，随着电子产品的微型化﹑复杂化的发展，电路板的组装密度越来越高，表面贴装技术（SMT）的应用越来越广。
面向自动化组装的工艺，如回流焊接工艺、波峰焊接工艺、微组装工艺等已成为现代电子组装的主流组装技术。
这就要求设计者在设计之初就必须考虑到可制造性。
如果在设计之初考虑不周导致可制造性差，那么生产装配过程中就必须要修改设计和图样，这样以来必然会延长产品的生产交周期和增加生产成本，同时延误了产品交付周期，可能使企业在市场上错失良机，在战略上处于非常不利的位置。
因此，对武器装备生产单位来说，产品的可制造性设计是其在进行新产品设计时必须考虑的因素，越早考虑产品的可制造性设计问题，就越有利于其产品的开发和质量的控制。
2 PCB组装方式和可制造性设计的主要内容2.1 PCB组装方式电路板在设计前首先要考虑的问题是：要采用什么样的焊接方式完成电路板装联，电路板组装方式直接影响到其装配效率、成本和质量。
常见组装方式有单面全SMD、双面全SMD、单面混合组装、T面混装B面贴简单SMD、T面插装B面贴简单SMD等方式。
2.2 PCB可制造性设计的主要内容PCB可制造性设计的主要内容涵盖PCB制作、PCB组装及电路板测试等三个主要部分。
PCB制作是指生产印制板的加工工艺性。
PCB组装是指电路及结构上的元器件和PCB组装的工艺性，它还包括PCB与系统的组装。
电路板测试，包含通断测试及功能测试。
3 PCB可制造性设计分析3.1 元器件的选择元器件的选择包括下述三个方面：元器件和封装类型的选择，元器件管脚有铅、无铅的选择，元器件的封装尺寸和包装形式的选择。
PCB设计的可制造性知识
PCB设计的可制造性知识PCB（Printed Circuit Board）是现代电子设备中不可或缺的一部分，其设计的好坏直接影响着整个产品的性能和可靠性。
在进行PCB设计时，了解和掌握可制造性知识是非常重要的，可以提高设计的效率和减少制造过程中的问题。
本文将介绍一些与PCB设计相关的可制造性知识和建议。
1. PCB板材选择在PCB设计中，选择合适的板材对于保证电路板的性能和可制造性非常重要。
常见的PCB板材有FR-4、高频板材、金属基板等。
1.1 FR-4板材FR-4是一种常见的玻璃纤维增强热固性树脂，具有良好的电气性能和机械性能。
由于其价格适中，成型工艺相对简单，所以在大多数普通应用中广泛使用。
在选择FR-4板材时，应根据电路的特性和要求来确定板材的层数、厚度和铜箔厚度等参数，以达到最佳的电气性能和机械强度。
1.2 高频板材高频板材主要应用于高频电路设计，如无线通信、雷达、卫星通信等领域。
与FR-4板材相比，高频板材具有更低的介电常数和介质损耗，以及更好的高频特性。
在使用高频板材进行设计时，应注意板材的层数和铜箔厚度，以确保电路的传输特性和匹配性能。
1.3 金属基板金属基板通常用于高功率、高散热的电路设计，如功放、LED照明等。
金属基板具有良好的散热性能和机械强度，可以有效地降低电路温度，提高整体可靠性。
在选择金属基板时，应根据电路功率和散热要求来确定基板的厚度和金属材料，以确保良好的散热效果。
2. 元件布局与走线规则良好的元件布局和走线规则对于保证电路的稳定性和可制造性至关重要。
以下是一些常见的布局和走线规则：2.1 元件布局•尽量将相互关联的元件放置在靠近一起的位置，以缩短连线长度，减小电磁干扰。
•避免元件之间的相互遮挡，以便进行后续的组装和维修。
•根据信号的传输特性和敏感性，合理地进行电路分区，以降低噪声和串扰。
2.2 走线规则•充分利用电路板的空间，合理布局走线，减小走线长度和阻抗。
电路板(PCB)设计与可制造性(DFM)
30%
理想状态
功能无缺点,达设计 要求
3..3板边缘设计要求
图形到板边 缘的距离最 小0.4.冲切 加工的板最 好与板厚尺 寸一样
3.4板面线路布局隐忧
PCB
两面的线路
尽量不要平 行,否则,图形 腐蚀后,因两 面铜箔应力 释放,易产生 板翘
3.8整板厚度结构
流程
沉电 铜
电路电 镀
防焊制 作
文字
合计
板料最大上 偏差
加成 0.005 0.05 0.02 0.03 0.105 0.13
总厚度 0.235
成品厚度:板厚T+加成总厚度 结论:成品板厚易超规格
3.9孔到板边的距离
可靠性疑问:
1)板边的机械强度降低
2)孔环一旦受到损伤,锡垫不 完整
显影后的结果,图 形转移时,网格未 形成
3.PCB设计的一般要求
• 3.1导体外观 • 3.2金手指外观 • 3.3板边缘设计要求 • 3.4板面线路布局隐忧 • 3.5V槽板外形尺寸结构 • 3.6冲切板外形尺寸结
构
• 3.7板厚标准 • 3.8整板厚度结构
3.9孔到板边的距离 3.10孔尺寸结构 3.11图形尺寸 3.12-15导体断面积,铜厚, 电压与电流等之间关系
槽深度偏差
B 板厚度方向中心到板面 ±0.08
的距离
C 上下V槽刀的偏移距离 ±0.08
D V槽线的宽度偏差
±0.08
E V槽刀角度偏差
±2°
F V槽位置偏差
D/2+累积
G 板厚
H 连片V槽线中心距
±0.08加
累积偏差
按上表和图说明 测量: V槽板的测量以V 槽线中心为基准 建议:外形公差±0.25mm
PCB工艺流程和可制造性设计
前言：可制造性设计DFM（Design ForManufacture）是保证质量的最有效的方法。
DFM就是从产品开发设计时起，就考虑到可制造性和可测试性，使设计和制造之间紧密联系，实现从设计到制造一次成功的目的。
DFM具有缩短开发周期、降低成本、提高产品质量等优点，是企业产品取得成功的途径。
HP公司DFM统计调查表明：产品总成本60％取决于产品的最初设计，75％的制造成本取决于设计说明和设计规范，70－80％的生产缺陷是由于设计原因造成的。
一、PCB简介及工艺流程二、可制造性设计2．1．多层板叠层设计可靠性通常PP介质厚度的设计不要低于80um，介质太薄耐压性相应减弱，可能会出现电击穿的现象。
不同材料的PCB产品，其介质层耐电压能力情况如下表：序号介质层材料类型耐电压能力／（V／mil）1环氧树脂材料5002陶瓷材料7003BT材料10004PI材料1000对称性多层板叠层设计不论从叠层材料厚度（板材、PP、铜箔）还是布线设计（信号层、电源层、地层）、钻孔设计均需保证对称性，以避免PCB翘曲钻带设计对称：盲孔设计时，避免不对称结构设计线路图形分布的对称：处于对称结构位置的线路层，图形面积不能差距太大，如6层板，1层和6层，2层和5层分别处于对称结构的位置，同张芯板两面图形面积不能差距太大，否则很容易导致板弯曲超标，影响贴片（如遇到如下图所示的情况，可在图2空旷区域铺上铜，减少图形面积的差异）。
其他（多层板叠层厚度设计）普通多层板叠层厚度应该比成品厚度小0．1mm（如下图示），因层压后还需要电镀、印刷绿油等，会增加板厚。
2．2．钻孔设计最小钻咀及孔径公差（孔直径小于6．3mm的孔）机械钻孔的最小钻咀：0．15mmPTH孔公差：插件孔：常规＋／－4mil（非常规可做到＋／－3mil ）压接孔：＋／－2milNPTH孔公差：＋／－2mil孔径纵横比纵横比（如下图示）：纵横比过大，在沉铜工序或电镀工序药水在孔内交换困难，会产生薄铜或局部缺铜，影响产品可靠性。
最新PCB设计的可制造性ppt课件
轴向器件和跳线的引脚间距（即焊盘间距）的种类应 尽量减少，以减少器件成型的调整次数，提高插件效 率；
需波峰焊的贴片IC各脚焊盘之间要加阻焊漆，在最后 一脚要设计偷锡焊盘；
SMD元件间隔应满足设计标准，THT元件间隔应利于操 作和替换；
经常插拔器件或板边连接器周围3mm 范围内尽量不布 置SMD，以防止连接器插拔时产生的应力损坏器件；
为了保证可维修性，BGA 器件周围需留有3mm 禁布区， 最佳为5mm 禁布区。一般情况下BGA 不允许放置在背 面；当背面有BGA 器件时，不能在正面BGA 5mm 禁布 区的投影范围内布器件；
设计者应考虑板形设计是否最大限度地减少组装流程的问题， 即多层板或双面板的设计能否用单面板代替？PCB每一面是否能用 一种组装流程完成?能否最大限度地不用手工焊？使用的插装元件 能否用贴片元件代替？
选用元件的封装应与实物统一，焊盘间距、大小满足 设计要求；
元器件均匀分布﹐特别要把大功率的器件分散开﹐避 免电路工作时PCB上局部过热产生应力﹐影响焊点的
好处：便于目视管理，方便操作，减少出错几率 !!
焊盘设计
SMT焊盘设计遵循相关标准，如IPC782标准； 波峰面上的SMT元器件，其较大元件的焊盘(如三极管 ﹑插座等)要适当加大，如SOT23之焊盘可加長0.81mm，这样可以避免因元件的 “阴影效应”而产生的 空焊； 焊盘大小要根据元器件的尺寸确定，焊盘的宽度等于 或略大于元器件引脚的宽度，焊接效果最好； 对于通孔来说，为了保证焊接效果最佳，引脚与孔径 的缝隙应在0.25mm～0.70mm之间。较大的孔径对插装 有利，而想要得到好的毛细效果则要求有较小的孔径， 因此需要在这两者之间取得一个平衡；
