经编组织结构的表示方法线圈结构图垫纱运动图垫纱数码
第十一章经编基本组织与变化组织知识点1. 经编单梳组织的种类及性能。
2. 经编满穿双梳平素组织的种类及性能。
3. 经编满穿双梳花色组织的种类及性能。
4. 经编空穿双梳组织的种类及性能。
5. 经编针织物的纱线显示关系。
第一节经编针织物结构的表示方法❖经编组织中线圈的三种形式：一、经编针织物的基本结构单元❖线圈圈干=圈弧+圈柱延展线开口线圈：线圈基部的延展线互不相交。
闭口线圈：线圈基部的延展线相互交叉。
重经线圈：一根纱线同时在相邻的两枚织针前垫纱。
重经线圈开口及闭口线圈二、经编织物组织的影响因素针床数梳栉数各梳穿经情况各梳对纱情况梳栉在一个完全组织中的横移情况三、经编组织结构的表示方法线圈结构图垫纱运动图垫纱数码（一）线圈结构图直观、形象繁琐、费时（二）垫纱运动图与穿纱对纱图在点纹纸上根据导纱针的垫纱运动，自下而上逐个横列做出垫纱轨迹。
需画出构成织物组织的每一把梳栉的垫纱运动图。
如果有部分穿纱或穿色纱的梳栉，则需画出各梳栉的对纱图，色纱用不同符号表示。
点——针头投影点列上方—针钩前下方—针背后横向—线圈横列纵向—线圈纵行单针床垫纱运动图∣——导纱针穿纱• ——导纱针空穿双针床垫纱运动图（三）垫纱数码经编织物的编织，要通过横移机构控制梳栉——导纱针的针前、针背横移——垫纱来实现。
横移机构的类型：凸轮式、花板式、电子梳栉横移机构垫纱数码的表示规则垫纱运动图中，数字写在点列的中间“0” 起始于梳栉横移机构一侧垫纱数码按针前横移规律书写拉舍尔经编机，针间序号0，2，4…，特利柯特经编机针间序号0，1，2，3…每一横列之间数码用“/ ”分隔，一个完全组织后用“//” 结束0 1 2垫纱数码：1-0/1-2//0 1 20 1 2 3 4 51-0,2-3/4-5,4-3//F ，B/ F，B/…//（四）垫纱数码与垫纱运动图的相互转化0-1/2-3/4-5/5-4/3-2/3-4/2-1//0 1 2 30 1 2 3 4 51-0/2-3//第二节经编基本组织一、编链组织（pillar stitch/chain stitch）定义：由一根经纱始终在同一枚针上垫纱成圈。
经编

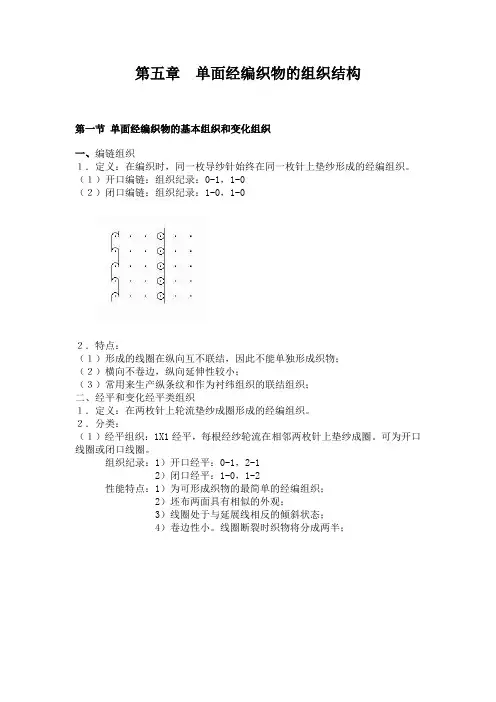

第五章单面经编织物的组织结构第一节单面经编织物的基本组织和变化组织一、编链组织１．定义：在编织时，同一枚导纱针始终在同一枚针上垫纱形成的经编组织。
（１）开口编链：组织纪录：0-1，1-0（２）闭口编链：组织纪录：1-0，1-0２．特点：（１）形成的线圈在纵向互不联结，因此不能单独形成织物；（２）横向不卷边，纵向延伸性较小；（３）常用来生产纵条纹和作为衬纬组织的联结组织；二、经平和变化经平类组织１．定义：在两枚针上轮流垫纱成圈形成的经编组织。
２．分类：（１）经平组织：1X1经平，每根经纱轮流在相邻两枚针上垫纱成圈。
可为开口线圈或闭口线圈。
组织纪录：1）开口经平：0-1，2-12）闭口经平：1-0，1-2性能特点：1）为可形成织物的最简单的经编组织；2）坯布两面具有相似的外观；3）线圈处于与延展线相反的倾斜状态；4）卷边性小。
线圈断裂时织物将分成两半；经平垫纱运动图（２）变化经平组织：１）经绒组织：三针经平组织，每根经纱隔一针轮流垫纱成圈。
组织纪录：开口线圈：0-1，3-2闭口线圈：1-0，2-3结构图２）经斜组织：四针经平组织, 每根经纱隔两针轮流垫纱成圈。
组织纪录：开口线圈：0-1，4-3闭口线圈：1-0，3-4３）性能特点：a.延展线较长，透光性差，织物厚实，强度大；b.卷边性大；线圈断裂时织物不会分成两半；c.延展线越长，越易起绒；三、经锻组织１．定义：导纱针顺序地在3枚或3枚以上的针上垫纱成圈形成的经编组织。
编织时梳栉先沿一个方向在连续两个以上横列上垫纱成圈，再反向作相同的垫纱运动。
２．性能特点：（１）由于连续的垫纱方向不同，可产生隐形的横条外观；（２）用色纱按一定规律穿纱可形成锯齿型外观效应；（３）有较强的反光效果。
３．隔针垫纱可形成变化经缎组织。
四、重经组织１．定义：在一横列内每根经纱在相邻两纵行上连续成圈形成的经编组织。
为针前两针距横移的经编组织。
上述各组织都可以进行重经垫纱，形成重经编链、重经平、重经缎等。
经编结构与编织基本知识PPT共121页
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
压纱经编组织与编织工艺
二、压纱经编组织的编织工艺
GB1：12－14/2－0/4－6/4 －2/6－8/6－4……// 2穿，24 空。
梳栉GB3和GB4形成小方网 孔地组织。两把压纱梳栉GB1和 GB2均为部分穿经，作相反的垫 纱运动。它们在地布的表面上形 成凸出的菱形花纹，在菱形织为6横 列，而GB1和GB2的完全组织为 46横列。
第五节 压纱经编组织与编织工艺
一、压纱经编组织的结构与特性 二、压纱经编组织的编织工艺
结束
一、压纱经编组织的结构与特性
一、压纱经编组织的结构与特性 有衬垫纱绕在线圈基部的经编组织称为压纱经编组织。图 17-38所示为一压纱经编组织，其中衬垫纱不编织成圈，只是 在垫纱运动的始末呈纱圈状缠绕在地组织线圈的基部，而其他 部分均处于地组织纱线的上方，即处于织物的工艺反面，从而 使织物获得三维立体花纹。
二、压纱经编组织的编织工艺
图17-42所示为一菱形凸出 绣纹的压纱经编组织的垫纱运动 图，其垫纱数码和穿经完全组织 为:
GB4：6－6/4－4/6－6/0－ 0/2－2/0－0// 满穿；
GB3：2－0/0－2// 满穿； GB2：24－26/14－12/24－ 26/22－20/22－24/20－ 18……// 6空，2穿，18空；
一、压纱经编组织的结构与特性
压纱经编组织有多种类型，其中应用较多的为绣 纹压纱经编组织。在编织绣纹压纱经编组织时，利用 压纱纱线在地组织上形成一定形状的凸出花纹。由于 压纱纱线不成圈编织，因而可以使用花色纱或粗纱线。 压纱梳栉可以满穿或部分穿经，可以运用开口或闭口 垫纱运动，由此形成多种花纹。
一、压纱经编组织的结构与特性
压纱组织是在带有压纱板机构的经编机上编织的。 压纱板是一片与机器门幅等宽的金属薄片，位于压纱 梳栉之后，地组织梳栉之前。压纱板不仅能与导纱梳 栉一起前后摆动，而且能做上下垂直运动。
经编-第八章(1)
（1）只有前梳在两个针床上形成 织物。
前梳显露在后针床一面，对后 针床上1杖针垫纱：直纵行（图中 为对前针床１杖针垫纱）
（2）后梳只对后针床衬纬，衬纬纱可夹入织物中。 （3）后梳不能对前针床衬纬。（后梳显露前针床一面， 故LB衬纬不能夹入织物中）
5、两梳分别作编链、经平式垫纱，形成织物
LF:2-0，2-0/2-0，2-0//
第八章
双针床经编织物
知识点
了解双针床经编组织的表示方法及基本组织 掌握双针床经编组织的结构及编织
第一节 双针床经编机的编织原理
用单针床经编机编织的称为单面经编织物。
由两个平行排列针床的经编机编织的经编织物， 称为双针床（双面）经编织物成形产品。 两个舌针床轮流进行编 织，每个针床的成圈过程与 单针床舌针拉尔经编机相同。
前针床针前垫纱 后针床针前垫纱
意匠图的垫纱运动图与双针床的实际状态有差异：
（1）双针床意匠图中，各横列的黑点上方代表针钩内， 下方代表针背侧。但实际的双针床机上，前针床的针钩向 外，其针背对着后针床织针的针背。
（2）在双针床经编机的一个编织循环中，前后针床虽非 同时进行编织，但在此循环中，前后针床所编织的线圈 横列是在同一水平位置上的。但在意匠图中，同一编织 循环前后针床的垫纱运动分上下两排画。
（1）双罗纹经平 B 经绒
F
编链
双针床织物：两面是线圈圈柱部分，中间是延展线
（2）
B F
经平 经平
（3）
以上两例中织物两面效应相同
第四节 双梳双针床经编组织
两把梳栉在双针床经编机上编织形成的织物。
一、满穿双梳组织
能编织出类似纬编的双面组织
1、双梳均采用类似经平式的垫纱
经编面料
二、经编基本组织
• 1、单梳经编组织 （1）编链组织:每根 纱线始终绕同一枚 针垫纱成圈形成的 组织。分为开口编 链1——0,0——1// 完全组织为两个横 列和闭口编链0—— 1//(或1——0//）完 全组织为一个横列。
• （2）经平组 织：每根纱线 在相邻两根针 上轮流编织成 圈，两个横列 为一完全组织。
• （3）经绒平组织：前梳采用经平组织，后 梳采用经绒组织所形成的织物组织称为经 绒平组织。
• （4）经平斜组织：后梳采用经平组织，前 梳采用经斜组织所形成的织物组织称为经 平斜组织。
• （5）经斜平组织:前梳采用经平组织，后梳 采用经斜组织所形成的织物组织称为经斜 平组织。
• （6）经绒（斜）编链组织：前梳采用编链 组织，后梳采用经绒（斜）组织所形成的 织物组织称为经绒（斜）编链组织。

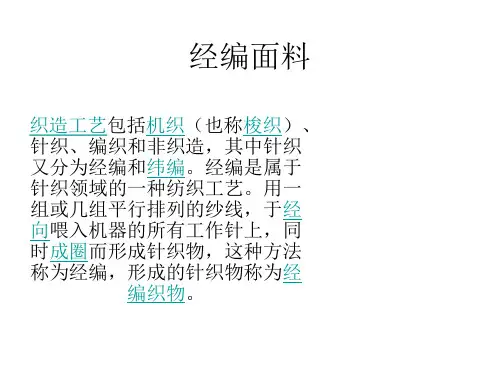

经编面料
织造工艺包括机织（也称梭织）、 针织、编织和非织造，其中针织 又分为经编和纬编。经编是属于 针织领域的一种纺织工艺。用一 组或几组平行排列的纱线，于经 向喂入机器的所有工作针上，同 时成圈而形成针织物，这种方法 称为经编，形成的针织物称为经 编织物。
一、经编成圈法
• • • • • • • • • • ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 退圈 垫纱 带纱 闭口 套圈 连圈 弯纱 脱圈 成圈 牵拉
• 2、双梳经编基本组织 双梳组织是由两组经纱织成，每个线圈都 由两根纱线构成，当两个梳栉的线圈以相 反方向转向时，线圈稳定，不歪斜，不易 脱散。
• （1）经平垫纱， 但垫纱方向相反。
• （2）经平绒组织：后梳采用经平组织，前 梳采用经绒组织所形成的织物组织称为经 平绒组织。
• （3）变化经平组织：在经平组织的基础上，如 导纱针在针背做多针距的横移，可以得到变化经 平组织。当纱线轮流在两枚针上垫纱成圈，可形 成以下常用组织：三针经平1——0,2——3//又称 经绒组织，如左图；四针经平1——0,3——4//又 称经斜组织，如右图。
经编,组织ppt课件
缠接压纱经编组织 与编链缠接的压纱经编组织
32
第九节 毛圈经编组织
第十一章 经编组织
利用较长的延展线或脱下的衬纬纱，或脱下的线圈在织物上形成毛圈表面的组 织，称为毛圈经编组织。
形成毛圈方法有以下几种： 一、超喂毛圈组织
超喂毛圈组织
一般采用后面的梳栉形
成底布（可以是平布，也可 以是网眼），前面带空穿的 梳栉成圈编织，且常常采用 较长的针背垫纱，这样可以 形成立体花纹，这种方法类 似绣花，我们称其为绣纹经 编组织。
四梳绣纹组织
15
第十一章 经编组织
第四节 网眼经编组织
一、网眼经编组织的形成 根据这种组织的形成原则，可知以下规律：
第十一章 经编组织
经绒 ：1-0/2-3//
6
第十一章 经编组织
3. 四针经平组织 定义：横跨四针范围的经平组织，称为四针经平组 织，又称经斜组织。 另外，经平组织可以横跨9个纵行，甚至出现14针经平组织。经平组织中，一般延展线愈长， 横向延伸性愈小。
图示为5针经平组织
7
第十一章 经编组织
三、 经缎组织 定义：每根纱线依次在3枚以上的针上成圈的组织叫做经缎组织。如下页图。
第十一章 经编组织
双经平组织
经绒平组织
经平绒组织 织
经斜平组
编链/经斜组 织
13
第十一章 经编组织
二、花色平纹经编组织
在满穿双梳组织的基础上，采用一定根数，一定顺序穿经的多色经纱可 以得到各种颜色花纹。 1．有色纵条 2．图案花纹
经缎组织形成有色纵条
菱形纵条
14
第三节 绣纹经编组织
第十一章 经编组织
经编-第一章
• 经编台布
• 经编珊瑚绒
• 经编毛毯
• 经编围巾、裤袜
2、装饰用经编产品
家 具 用 品 窗 上 用 品
床上用品
装饰用经编产品
装饰用经编产品
3、产业用针织品
飞机机翼
人造血管 包装网
无结
渔网
主要应用领域
• • • • • • • • 航天航空 军事用 建筑用 医用 农渔业用 交通运输 体育用 其他工业用
概
基本内容：
• 2、经编机的一般结构与分类
述
• 1、经编织物的基本结构及特性 • 3、经编生产工艺流程
经编与纬编
针织——利用织针将纱线弯成线圈，然后将线圈相 互串套而成为针织物的一门工艺技术。
机织
非织造
针织
纬编——将纱线沿纬向喂入针织机的工作
织针，顺序地弯曲成圈并相互穿套而形成
针织物的一种工艺。
• 拉舍尔（Rashal）经编机(链接10视频）
• 特殊类型的经编机
1.特利柯脱（Tricot）型经编机 针与被牵拉坯布之间的夹角在65°-90°范围内，梳栉数 较少，多采用复合针或钩针，机号、机速较高。 特利柯脱型经编机有单针床和双针床两类，多用单针床。 2.拉舍尔（Raschel）型经编机 针与被牵拉坯布之间的夹角在130°-170°范围内。多采 用复合针或舌针，与特利柯脱型经编机相比，其梳栉数较 多，机号和机速相对较低。 拉舍尔型经编机也分单针床和双针床两类。
经编——一组或几组平行排列的纱线由经
向喂入平行排列的工作织针，同时成圈的
工艺过程。
纬 编
经 编
纬编
单面舌针编织视频
经编
舌针经编机编织视频
经
编
经编的花色组织与编织工艺课件
技术研发
加强技术研发，探索新的编织工 艺和花色组织组合方式，提高融
合应用的水平和质量。
实践探索
企业、院校和科研机构等可以开 展实践探索，通过实际生产验证 花色组织与编织工艺融合应用的
可行性。
融合应用案例分析与讨论
案例一
某品牌运动鞋采用经编技术，将花色组织与编织工艺相融 合，设计出独具特色的鞋面图案，提升产品时尚感和市场 竞争力。
03
编织工艺与技术
编织准备与工艺参数设定
1 2
3
纤维选择
根据产品的用途和要求，选择合适的纤维原料，如棉、丝、 合成纤维等。确保纤维具有良好的可编织性和稳定性。
设备准备
准备适合的经编机，根据产品规格和工艺要求，调整经编机 的参数，如针数、针距、梳栉配置等。
工艺参数设定
设定合适的经纱张力、纬纱送入量、梳栉摆动角度等工艺参 数，以确保编织过程的稳定和产品的质量。
送纬装置等。
04
在实际编织过程中， 还需要注意定期检查 设备状况，保持设备 清洁和良好运转，及 时更换磨损的零部件， 以确保编织工艺的顺 利进行和产品质量的
稳定。
04
花色组织与编织工艺的融合 应用
花色组织在编织工艺中的应用价值
提升产品美观度
通过花色组织的运用，可以在编 织品表面形成各种图案和色彩搭 配，从而大大提高产品的美观度
编织过程中的关键技术
经纱送入技术
控制经纱的张力，保持经纱在编织过程中稳定送入，确保织物密度和花纹的清晰度。
梳栉摆动技术
通过控制梳栉的摆动角度和频率，实现不同的花色组织和纹理效果，提高产品的多样性。
纬纱送入技术
根据花色组织的要求，精确控制纬纱的送入量和位置，形成所需的图案和纹理。
经编工艺
经编工艺•时间:2012-05-09 15:40:07 星期三•来源:海宁新闻网•编辑:王亚琪纺织是一个传统行业，已经有了几千年的历史。
可以说，纺织行业是伴随着人类文明的出现而出现的，一部纺织史也是一部人类文明史。
我国是世界文明的发祥地之一，纺织更是我国文明史上的一朵奇芭。
文字是人类文明的象征，翻开字典，可以发现很多汉字都带有“纟”旁，如“组织”、“经纬”、纲举目张的“纲”和错综复杂的“综”等，这些字都源于纺织。
传统的纺织工业在工艺流程包括纤维、织造、后整理和服装四个部分。
最初，纺织品主要用于服装，然后延伸到装饰领域，然后又延伸到其他产业领域，直到现在形成服装、装饰和产业用三大应用领域。
织造工艺包括机织(也称梭织)、针织、编织和非织造，其中针织又分为经编和纬编。
经编在纺织中的位置如下图所示，是属于针织领域的一种纺织工艺。
用一组或几组平行排列的纱线，于经向喂入机器的所有工作针上，同时成圈而形成针织物，这种方法称为经编，形成的针织物称为经编织物。
图1.经编在纺织中的位置针织是形成织物的一种方法，其所形成的织物称为针织物。
针织物是由线圈相互圈套而成的，根据纱线在织物中的成圈方向可以将针织物分为经编织物和纬编织物。
经编和纬编的名称来源于机织。
机织是最古老的纺织工艺，机织物是由纵向的经纱和横向的纬纱交织而成的。
在经编织物中，同一根纱线沿织物的经向(纵向)形成一个个线圈；在纬编织物中，同一根纱线沿织物的纬向(横向)形成一个个线圈。
形成纬编织物只需要一根(或有限几根)纱线，而形成经编织物则需要一组或几组纱片，每组纱片由很多根纱线组成。
几种织物的结构示意图如下图所示。
机织物的结构示意图经编织物的结构示意图纬编织物的结构示意图图2.几种织物的结构示意图我国的经编业经过几十年的发展，不断的结构调整，特别是近几年新兴地区经编企业起点高、产品结构合理、规模效益明显，高校和科研单位科研力量的注入，以及产学研的结合使我国的经编产业得到了迅猛发展，正逐步成为世界经编工业的中心。
贾卡经编组织和编织工艺
一、贾卡经编组织的结构特点与用途
由贾卡提花装置分别 控制拉舍尔型经编机全幅 的各根部分衬纬纱线(或压 纱纱线、成圈纱线等)的垫 纱横移针距数，从而在织 物表面形成由密实、稀薄 和网孔区域构成花纹图案 的经编结构，称为贾卡提 花经编组织，简称贾卡经 编组织。图17-55所示为 一种衬纬型贾卡经编织物。
二、纹板式贾卡提花装置的结构和工作原理
下端搁置在纹板上。推针11的左 端就处于高位，对准压针栅2的 凸条。在压针栅向右运动时，凸 条压迫推针，使相对应的横针6 和竖针5的针钩侧被推动右移。 刀架3上提时就拉不到竖针钩， 竖针就保持在低位置，搁置在竖 针底板7上。
二、纹板式贾卡提花装置的结构和工作原理
二、纹板式贾卡提花装置的结构和工作原理
低，并与水平往复运动的压针栅 2的凹槽部分对准。各推针的右 端搁置在支承金属板的各圆孔中， 直径较大的圆柱体对准着各横针 的左端。在压针栅向右运动时， 左端对准凹槽部分的推针就不被 推动，与此推针相对应的横针6 和竖针5也就保持在原位。在刀 架3上提时，刀片就将这些竖针 上提。反之，如果纹板在该处不 冲孔，选择针22向下运动时，
二、纹板式贾卡提花装置的结构和工作原理
横移，即按控制梳栉的花纹 凸盘或链条所设置的规律作 横移垫纱。图17-59就表示了 贾卡导纱针在受相应的低位 移位针作用下产生横移变化 (也称“偏移”)的情况。图 17-59(1)表示在贾卡装置作 用下使移位针1上提，而移位 针2仍停留在低位。图1759(2)表示由于移位针床与贾 卡梳栉之间相对横移一针距，
三、贾卡经编起花的基本原理
在贾卡梳栉如上 述作4－4/0－0//衬纬 垫纱运动时，为了使 贾卡花纱能织人织物， 至少要在该梳栉的前 方配置一把成圈编织 的地梳栉，通常为织 编链的梳栉，从而形 成如图17-61所示的衬 纬编链双梳织物。
双针床经编机
• （1）、坯布的牵拉角度不同 • 特利柯脱：牵拉方向与针平面的夹角为90 ~ 110度。 • 拉舍尔：牵拉方向与针平面的夹角为140 ~ 160度。 • （2）牵拉方式不同 • 特利柯脱：由沉降片和牵引卷取机构共同牵拉坯布。 • 拉舍尔：仅由牵引卷取机构连续牵拉。 • （3）从产品性能和用途分 • 特利柯脱：产品测重于轻薄型织物和装饰织物。 • 拉舍尔：产品测重于提花织物和中厚型的织物。
舌针与沉降片
舌 针 成 圈 机 件 配 置
3、槽针经编机的成圈机件和成圈过程 • （1）槽针机的特点 • a：针的动程小：与同机号的钩针经编机相比，其动 程可小四分之一左右，这就使其具备了高速运转的条件。 • b：运动规律比钩针简单：槽针经编机虽然必须有单 独传动针芯的机构，但确省去了压板，使其机构比钩针简 单，这也是它可以高速运转的原因之一。
二、双针床经编机的一般结构
• 经编机主要有如下五大机构： • 成圈机构 • 送经机构 • 传动机构 • 花纹机构（也称梳栉横移机构） • 牵拉机构
特里科经编机
成 圈 机 件 的 配 置
（一）编织机构（成圈机构） • 作用：将纱线弯曲成圈并相互穿套，形成经编织物。 • 1、钩针经编机 • • • • • （1）主要成圈机件 钩针： 沉降片：有握持、牵拉、帮助套圈的作用。 压板：仅钩针经编机用，起闭口作用。 导纱针：作针间摆动和横移运动进行垫纱。 梳栉：将所有导纱针基座片固定在一板条上形成一 个总体，使所有导纱针同步运动，称此整体为梳栉。
（三）送经机构： • • • • • 1、作用：把经轴上的经纱按着一定的张力和速度输送到 编织区。 2、送经机构的要求： ①送经量必须与所编织的织物组织结构的要求相一致。 ②给与经纱最小的并能保证编织正常进行所需的经纱 张力。 ③送经量应始终保持精确。
经编结构与编织基本知识121页文档
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
经编结构与编织原理演示幻灯片共121页文档
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
•
29、在一切能够接受法律支配的人类 ห้องสมุดไป่ตู้状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
谢谢！
经编结构与编织原理演示幻灯片
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
单面经编织物
25
11、衬经衬纬经编织物（双轴向经编织物） 11、衬经衬纬经编织物（双轴向经编织物）
（1）定义：在经编织 定义： 物的地组织中衬入经向 和纬向全幅纱线所形成 的经编织物。 的经编织物。 （2）特点： 特点： 1）横向和纵向的尺 寸稳定性由衬入的纬纱 和经纱的弹性决定， 和经纱的弹性决定， 2）经纱和纬纱由编 织纱连接绑缚。 织纱连接绑缚。
11
二、几种常见的双梳组织
1、双经平组织
（1）定义：两把梳栉均进行经平垫纱，垫纱 定义：两把梳栉均进行经平垫纱， 方向相反。 方向相反。 （2）组织纪录： ）组织纪录： 后梳 B：1-2，1-0 前梳 F：1-0，1-2 （3）特点： 特点： 1）是最简单的双梳结构； 是最简单的双梳结构； 2）线圈直立，外观均匀，纹路较好； 线圈直立，外观均匀，纹路较好； 3）脱散性较大。 脱散性较大。
（2）闭口编链：组织纪录：1-0，1-0 闭口编链：组织纪录：
3
2、特点
（1）形成的线圈在纵向互不联结，因此不能单独 形成的线圈在纵向互不联结， 形成织物； 形成织物； （2）横向不卷边，纵向延伸性较小； 横向不卷边，纵向延伸性较小； （3）常用来生产纵条纹和作为衬纬组织的联结组 织。
4
二、经平和变化经平组织
第五章 单面经编织物
。
1
知识点
经编基本组织的几种结构， 经编基本组织的几种结构，各自的特点 和基本性能。 和基本性能。 常用经编变化组织的结构特点和基本性 能
2
第一节 单面经编织物的基本组织和变化组织
一、编链组织 1、定义：在编织时，每根纱线始终在同 定义：在编织时， 一枚针上垫纱成圈形成的经编组织。 一枚针上垫纱成圈形成的经编组织。 （1）开口编链：组织纪录：0-1，1-0 开口编链：组织纪录：
经编结构与编织原理
（一）凸轮传动机构
工作原理：利用具有一定曲线外形的凸轮，通过转 子、连杆而使成圈机件按照预期的规律运动。经 编机上常用的凸轮结构有如下四种： 1．单向凸轮 推程：凸轮轮廓半径由小到大的部分称为推程； 回程：凸轮半径由大到小的部分称为回程。 在单向凸轮中，推程是靠凸轮推动从动件运动，而 回程时是依靠从动件本身的重量及弹簧力使从动 件紧贴于凸轮表面上。
共 轭 凸 轮
共轭凸轮
另一种共轭凸轮机构的简图如图所示，它将主、回
凸轮做成一个整体，它的外表面起主凸轮的作用；
内表面起回凸轮的作用，两个转子同时沿内、外
表面滚动。这种凸轮结构紧凑，宜于高速。
共轭凸轮
针 床 传 动 机 构
沉降片传动机构
凸轮在经编机上的应用
传动机构的实例如下图所示
压板传动机构
②经轴传动装置：
把来自 主轴的动力 经过一系列 的传动后。
传动经轴按
着预定的速 度送出经纱。
③线速感应装置：
线速感 应装置是用 来探测经轴 实际的送经 线速度，并 将探测到的 实际送经线 速度传送给 比较调整机 构。
④ 比较调整机构：
任务包括比较和调整两项。
比较：把预定的送经线速度和感应机构实测的送经
（1）、坯布的牵拉角度不同 特利柯脱：牵拉方向与针平面的夹角为90 ~ 110度。 拉舍尔：牵拉方向与针平面的夹角为140 ~ 160度。 （2）牵拉方式不同 特利柯脱：由沉降片和牵引卷取机构共同牵拉坯布。 拉舍尔：仅由牵引卷取机构连续牵拉。 （3）从产品性能和用途分 特利柯脱：产品测重于轻薄型织物和装饰织物。 拉舍尔：产品测重于提花织物和中厚型的织物。
经编机主要有如下五大机构： 成圈机构： 送经机构： 传动机构： 花纹机构（也称梳栉横移机构） 牵拉机构：
