油浸式变压器装配图CAD课程设计
AutoCAD—油浸式变压器的参数化绘图设计
Auto CAD提供了丰富的基本绘图实体，具有完善的图形绘功能，绘制的图形是由预先定义好的图形元素即实体（Entity)所组成，实体通过命令调用和光标定位即可输入所绘制的图形。如：点、直线、多边形、圆弧、椭圆、文本、剖面线、尺寸等等。
二、编辑功能
Auto CAD提供了各种修改手段，具有强大的图形编辑功能，Auto CAD可以对图形进行擦除、修改、拷贝、移动、镜像、断开、修剪、旋转等多种编辑操作。
Key words: AutoLISP，the parameterized mapping，transformer，computer-aided desig
第一章 AutoCAD二次开发概述
AutoCAD是一个通用CAD平台，它不仅具有强大的绘图、编辑功能，而且具有开放的体系结构，允许用户对其进行二次开发，以满足绘图过程中的特殊要求。AutoCAD荣登全球绘图软件的龙头宝座，主要是因为它具有开放的体系结构。它允许用户和开发者采用高级编程语言对其进行扩充和修改，即二次开发，能最大限度地满足用户的特殊要求。AutoCAD第一版于1982年11月由AutoDESK公司推出，目前最新版本是AutoCAD 2005。
Because the Transformer Mapping accounts for a large proportion in Transformer Design Mapping, calculation and mapping repeat again and again in the Transformer Design. In this Graduation Design, a practicalparameterized mapping program design of transformer has been developed, and therefore improved the designing efficiency and the quality of products, reduced the cost and is helpful for enterprises to gain a better social and economical benefit. The transformerparameterized mappingsystem is composed in Auto LISP and DCL; in designing the program, Modular Idea is applied to improve the vitality of the program. This system greatly shortens the design circle of products and improves the R&D efficiency and quality of products.
油浸式变压器结构图解
结构图解1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；12-放油阀门；13-器身；14-接地板；15-小车电力变压器概述电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。
主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。
最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。
当在产品结构布置时，除要考虑非晶合金铁心本身不受外[3]力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。
国内生产电力变压器较大的厂家有特变电工等。
供配电方式：10KV高压电网采用三相三线中性点不接地系统运行方式。
用户变压器供电大都选用Y/Yno结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如TN-S系统。
电力变压器主要部件及作用①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。
（电焊机变压器原、副边线圈分别装在两个铁芯柱上）变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。
变压器二次有功功率一般＝变压器额定容量（KVA）×0.8（变压器功率因数）＝KW。
②、电力变压器主要有：A、吸潮器（硅胶筒）：内装有硅胶，储油柜（油枕）内的绝缘油通过吸潮器与大气连通，干燥剂吸收空气中的水分和杂质，以保持变压器内部绕组的良好绝缘性能；硅胶变色、变质易造成堵塞。
变压器厂家CAD图
王元伟--cad课程设计说明书A4(本部)
湖南工程学院课 程 设 计课程名称 电气工程制图 课题名称 干式变压器 专 业 电气工程及其自动化 班 级 1202班 学 号 21 姓 名 王元伟 指导教师李春菊 彭磊 赵亮年 月 日湖南工程学院课程设计任务书课程名称电气工程制图课题干式变压器装配图绘制专业班级电气1202班学生姓名王元伟学号201201010221指导老师李春菊彭磊赵亮审批任务书下达日期2014 年12 月28日任务完成日期2015 年1月4日目录（小二，黑体）一、概述（四号，宋体）二、绘图过程（四号，宋体）三、总结与体会（四号，宋体）四、参考文献（四号，宋体）一、概述（四号，宋体）介绍CAD课程设计的目的、意义及任务。
字体采用小四，宋体二、绘图过程（四号，宋体）（1-9条：字体采用小四，宋体）1 选用图幅配插图2 设置图层配插图3 画主视图该部分内容是重点，主要写绘图的过程，并配插图说明，绘制过程中遇到了什么难点，你是如何对难点进行处理的，绘图中采用了什么技巧。
4 俯视图该部分内容是重点，主要写绘图的过程，并配插图说明，绘制过程中遇到了什么难点，你是如何对难点进行处理的，绘图中采用了什么技巧。
5 侧视图该部分内容是重点，主要写绘图的过程，并配插图说明，绘制过程中遇到了什么难点，你是如何对难点进行处理的，绘图中采用了什么技巧。
6 件号标注配插图7 尺寸标注配插图8 明细栏9 总图三、总结与体会（四号，宋体）对本人的课程设计工作进行总结，扼要说明完成本设计的情况、收获、体会和不足，并对指导教师和协助完成设计的有关人员表示谢意。
字体采用小四，宋体四、参考文献（四号，宋体）列出本次设计的主要参考文献所列的参考文献字体采用小四，宋体电气信息学院课程设计评分表指导教师签名：________________日期：________________CAD课程设计目录（干式变压器）一．选择样板二．画表格填写参数三．填写技术要求四．建图层五．画主视图六．画俯视图七．左视图八．标注久.总结与体会十．参考文献1.打开AutoCAD 2007 - Simplified Chinese2.打开文件，点击新建选择样板标题点击选取G b_a3 -C o l o r D ep end ent Pl o t St yl es.d w t后出现图1—1二．画表格填写参数1.首先标注出已有表格一行的长宽；2.在已有的表格上方对其，根据标出的长宽画一行表格，然后阵列十二行，一列，根据要求画线，画出列数；3．填写一起参数，点击绘图，后文字，单行文字，点击选取首行首列表格添加文字，字为工程字高度为5，然后选取此表格阵列到所有所要填取的表格，之后选取个表格的文字双击后修改。

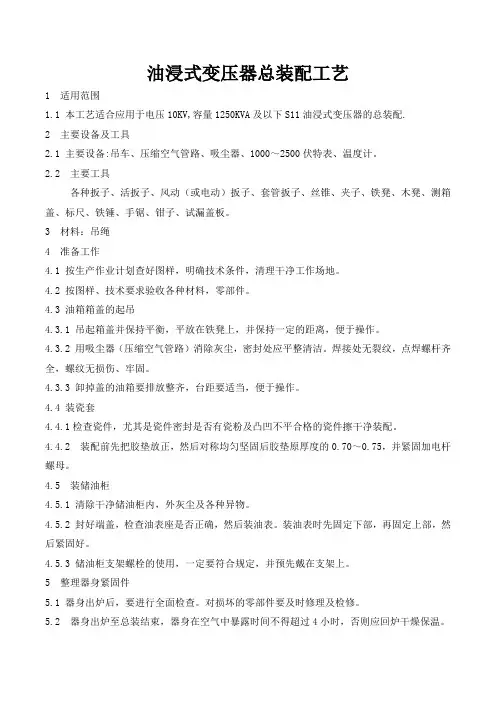

油浸式变压器总装配工艺
油浸式变压器总装配工艺1 适用范围1.1 本工艺适合应用于电压10KV,容量1250KVA及以下S11油浸式变压器的总装配.2 主要设备及工具2.1 主要设备:吊车、压缩空气管路、吸尘器、1000～2500伏特表、温度计。
2.2 主要工具各种扳子、活扳子、风动（或电动）扳子、套管扳子、丝锥、夹子、铁凳、木凳、测箱盖、标尺、铁锤、手锯、钳子、试漏盖板。
3 材料：吊绳4 准备工作4.1 按生产作业计划查好图样，明确技术条件，清理干净工作场地。
4.2 按图样、技术要求验收各种材料，零部件。
4.3 油箱箱盖的起吊4.3.1 吊起箱盖并保持平衡，平放在铁凳上，并保持一定的距离，便于操作。
4.3.2 用吸尘器（压缩空气管路）消除灰尘，密封处应平整清洁。
焊接处无裂纹，点焊螺杆齐全，螺纹无损伤、牢固。
4.3.3 卸掉盖的油箱要排放整齐，台距要适当，便于操作。
4.4 装瓷套4.4.1检查瓷件，尤其是瓷件密封是否有瓷粉及凸凹不平合格的瓷件擦干净装配。
4.4.2 装配前先把胶垫放正，然后对称均匀坚固后胶垫原厚度的0.70～0.75，并紧固加电杆螺母。
4.5 装储油柜4.5.1 清除干净储油柜内，外灰尘及各种异物。
4.5.2 封好端盖，检查油表座是否正确，然后装油表。
装油表时先固定下部，再固定上部，然后紧固好。
4.5.3 储油柜支架螺栓的使用，一定要符合规定，并预先戴在支架上。
5 整理器身紧固件5.1 器身出炉后，要进行全面检查。
对损坏的零部件要及时修理及检修。
5.2 器身出炉至总装结束，器身在空气中暴露时间不得超过4小时，否则应回炉干燥保温。
5.3 整理器身紧固件5.3.1 先放松上铁轭螺杆和拉带，用铁锤敲夹件，震动硅钢片，使小级铁芯无带片现象。
5.3.2 拉螺杆下端到箱底距离要大于10mm，螺母拧紧后，螺杆端头露出防松螺母不小于2mm。
5.3.4 紧固木件时，要用力均匀以免损坏，导线夹要排列整齐，铁螺母、酚醛（胶水）螺母紧固好后，用拧紧防松螺母。
cad课程设计油浸式变压器装配图
目录1 概述………………………………2 绘图过程……………………………3 总结与体会…………………………4 参考文献……………………………1 概述(1) CAD课程设计的目的：通过该课程设计应使我们具备以下基本操作技能：1：能正确无误地读懂所给图纸，进一步熟悉机械标准；2: 熟悉AutoCAD命令，灵活并综合运用CAD命令绘图，进一步加深对CAD软件的熟练程度；3：对图纸所表现的产品结构有一个初步的认识。
（2）CAD课程设计的意义：可以让我们更加深刻的了解CAD这一门课程，使我们懂的了我们这一门课程将来应用于实际的方向。
同时在画图的过程中不断的培养了我们的空间想象能力，而且还增强了我CJ20-63直流接触器构造的了解，为我将来学习电器这一方向打下了基础。
（3）CAD课程设计的任务：根据CJ20-63直流接触器的图纸利用AUTOCAD软件画出直流接触器的三视图，并且调出其装配图。
2 绘图过程(1)根据所给图纸绘制明细图表：新建模板图纸，在图纸GB A3标题栏里修改表格信息。
采用对象捕捉、阵列、复制、粘贴等基本画图方法来绘制信息图表。
绘制一部分图表如下：然后用复制粘贴的方式在做左边图表，这样要省时间得多。
最后个别地方做适当修改，从而绘制出图表如下：这里有些个别的文字信息的修改有点不熟悉，后来通过查资料解决了问题。
（2）绘制主视图：A:我首先修改了图层如下：B:再绘制几条构造线确定大概的距离：因为我们的图纸为A3图纸，所以我们不可能绘制出和实物一样大小的转配图。
于是我只能用尺子量一些主要的尺寸距离。
从而使绘图顺利进行。
其中运用了镜像、偏移、修剪等省时好用的绘图工具。
开始用的时候不怎么熟练，后来逐渐掌握了这些命令。
C:镜像命令的使用体现：D:绘制出的整体主视图如下：（3）绘制俯视图：同样，我首先用构造线确定距离，然后用然后用对象捕捉、对象追踪、偏移等命令确定圆心等特殊点，接着根据图纸上需要量出的距离在综合绘制图纸。
油浸式变压器结构图解
结构图解1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；12-放油阀门；13-器身；14-接地板；15-小车电力变压器概述电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。
主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。
最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。
当在产品结构布置时，除要考虑非晶合金铁心本身不受外[3]力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。
国内生产电力变压器较大的厂家有特变电工等。
供配电方式：10KV高压电网采用三相三线中性点不接地系统运行方式。
用户变压器供电大都选用Y/Yno结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如TN-S系统。
电力变压器主要部件及作用①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。
（电焊机变压器原、副边线圈分别装在两个铁芯柱上）变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。
变压器二次有功功率一般＝变压器额定容量（KVA）×0.8（变压器功率因数）＝KW。
②、电力变压器主要有：A、吸潮器（硅胶筒）：内装有硅胶，储油柜（油枕）内的绝缘油通过吸潮器与大气连通，干燥剂吸收空气中的水分和杂质，以保持变压器内部绕组的良好绝缘性能；硅胶变色、变质易造成堵塞。
油浸式变压器结构图解之欧阳生创编
结构图解1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；12-放油阀门；13-器身；14-接地板；15-小车电力变压器概述电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。
主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。
最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。
当在产品结构布置时，除要考虑非晶合金铁心本身不受外[3]力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。
国内生产电力变压器较大的厂家有特变电工等。
供配电方式：10KV高压电网采用三相三线中性点不接地系统运行方式。
用户变压器供电大都选用Y/Yno结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如TN-S系统。
电力变压器主要部件及作用①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。
（电焊机变压器原、副边线圈分别装在两个铁芯柱上）变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。
变压器二次有功功率一般＝变压器额定容量（KVA）×0.8（变压器功率因数）＝KW。
②、电力变压器主要有：A、吸潮器（硅胶筒）：内装有硅胶，储油柜（油枕）内的绝缘油通过吸潮器与大气连通，干燥剂吸收空气中的水分和杂质，以保持变压器内部绕组的良好绝缘性能；硅胶变色、变质易造成堵塞。
CAD课程设计--小型油变
课程设计报告书课程名称：《电机电器及其CAD》课题名称：小型油变系部名称：电气工程系专业：电机与电器班级：姓名：学号：2012年06月20日目录一、课程设计任务书 (3)二、设计方案的优化及选择 (3)1、设计方案A的优化及选择（1）性能参数设置（2）铁心材料、导体材料及结构的选取（3）变压器主纵绝缘尺寸的确定（4）方案的优化及调整（5）方案的比较及选择2、设计方案B的优化及选择（1）性能参数设置（2）铁心材料、导体材料及结构的选取（3）变压器主纵绝缘尺寸的确定（4）方案的优化及调整（5）方案的比较及选择3、问题及讨论三、变压器结构CAD绘制 (9)1、图层、线型、文字等基本绘图环境的设置及绘图模板的绘制2、主要结构尺寸及配合尺寸的确定。
3、问题及讨论。
四、心得体会 (10)五、附录一：计算单 (11)附录二：结构图 (17)六、参考文献 (20)一、课程设计任务书（一）S9系列变压器电磁优化设计1、性能参数输入；2、材料、铁心、线圈、绝缘参数的设置；3、油箱、温升、重量计算；4、优化计算；5、调整计算单；计算单保存生成；6、铁心截面优化。
（二）S9系列变压器结构CAD设计1、总装配图2、铁心、铁心装配3、线圈4、器身装配及绝缘5、夹件6、引线装配二、设计方案的优化及选择1、设计方案A的优化及选择（1）性能参数设置额定值：SN=1600KVA，硅钢片：DQ147-30，高压侧无励磁调压，调压范围±5%。
S9-1600/10 联结组别：Y，yn0 ，U1N=10000V，U2N=400V，PK=13975W，P0=2320W，阻抗电压：4.5%高低压导线及线圈型式。
其中高压导线可采用漆包线和纸包线，低压导线采用纸包线；高压绕组采用多层圆筒式，低压绕组结构可采用多层圆筒式、双螺旋或四螺旋结构。
（2）铁心材料、导体材料及结构的选取铁心直径 267mm硅钢片牌号 DQ147-30铁窗高度 525mm心柱中心距 430mm叠片系数 0.970磁通密度 1.690T铁轭净截面 512.694cm?心柱净截面 512.694cm?三相角重 219.3kg铁心重量 1511.7kg单位铁损 1.304W/kg损耗系数 1.18磁化容量 3.494VA/kg接缝伏安 0.453VA/cm?空载损耗 2337W空载电流有功分量 0.15%空载电流无功分量 0.60% （3）变压器主纵绝缘尺寸的确定铁心半径 133.5mm低压线圈内半径 137.5mm低压线圈辐向宽 35.0mm低压线圈外半径 172.5mm主空道距离 5.0mm高压线圈内半径 177.5mm高压线圈辐向宽 34.5mm高压线圈外半径 212.0mm高压线圈相间距 6.0mm铁心柱中心距离 430mm （4）方案的优化及调整额定容量 1600kVA高压绕组额定电压 10.0kV低压绕组额定电压 0.40kV绕组联结组标号 Yyn0短路阻抗 3.85 [3.9%]短路损耗 13955 [13975W]空载损耗 2337 [2320W]空载电流 0.62 [0.6%]（5）方案的比较及选择相比方案A比较合理2、设计方案B的优化及选择（1）性能参数设置额定值：SN=1600KVA，硅钢片：DQ147-30，高压侧无励磁调压，调压范围±5%。
CAD课程设计_油浸式变压器装配图
湖南工程学院课 程 设 计课程名称 电气工程制图课题名称 油浸式变压器装配图二维绘制及断路器三维造型专 业 电气工程及其自动化 班 级 1191 学 号 201101019120 姓 名 宋舸 指导教师 李春菊彭磊2014年 1 月 4 日湖南工程学院课程设计任务书课程名称电气工程制图课题油浸式变压器装配图二维绘制及断路器三维造型专业班级电气工程1191学生姓名xx学号20110101xxx指导老师李春菊彭磊审批任务书下达日期2013 年12 月28 日任务完成日期2014 年1 月4日目录1 概述 (6)2 CAD绘图过程 (6)3 Proe 绘图过程 (12)3 总结与体会 (15)5 附录 (17)一、概述本次课程设计任务是要求用CAD绘图软件画出油浸式变压器的二维三视图，用Proe绘图软件画出断路器的三维图。
熟练掌握两个绘图软件的基本操作和应用，熟悉AutoCAD命令，灵活并综合运用CAD命令绘图，掌握Proe 绘图步骤和基本命令。
能读懂CAD图纸，进一步熟悉机械标准，对图纸所表现的产品结构有一个初步的认识。
此次课程设计也是对电气工程制图课程的一个巩固加强练习，将知识运用并实践，更全面的掌握该课程的知识。
本次用的软件版本分别是AutoCAD 2007 - Simplified Chinese和Pro 5.0二、CAD绘图过程2.1 新建绘图样板打开AutoCAD 2007软件，点击新建，选取Gb_a3 -Color Dependent Plot Styles.dwt样板并打开，如图：2.2 绘制表格利用样板表格原有线条通过偏移和阵列等命令绘出图纸要求的表格，然后将文字填进去。
绘制结果如图：2.3 图层设计点击图层特性管理器，新建需要用的图层，有外轮廓线、中心线、标注线、虚线等。
轮廓线用0.5mm的黑实线；中心线用红色分段线，默认线粗；标注线用蓝色实线，默认线粗；虚线默认线宽，用蓝色。
2.4 三视图的绘制（1）主视图用尺子量出外轮廓的尺寸，灵活利用线条偏移命令画出基本框图，先画出简单的部件，复杂的后面再画，主视图较为复杂的就是上部的高低压套管，先画出其中的一节，利用列阵画出一个完整的，然后再列阵出四个，其他小部件只能用尺子边量边画，没有简便方法。
油浸式变压器安装基础图(容量不大于1250kVA的油浸式变压器)
CAD课程设计 1250KVA变压器设计
河南机电高等专科学校课程设计报告书课程名称：《电机电器及其CAD》课题名称：1250KV A变压器设计系部名称：电气工程系专业：电机与电器班级：姓名：学号：2012年06月26日一、课程设计任务书1. 课程设计目的1.1熟悉变压器优化设计软件，1.2掌握变压器设计各性能参数及材料、结构的设置。
1.3掌握优化设计的方法、步骤。
1.4掌握优化方案的选择及细调。
1.5熟悉铁心截面的优化。
2. 课程设计的任务2.1 S9系列变压器电磁优化设计2.1.1性能参数输入；2.1.2材料、铁心、线圈、绝缘参数的设置；2.1.3油箱、温升、重量计算；2.1.4优化计算；2.1.5调整计算单；计算单保存生成；2.1.6铁心截面优化。
2.2 S9系列变压器结构CAD设计2.2.1总装配图2.2.2铁心、铁心装配2.2.3线圈2.2.4器身装配及绝缘2.2.5夹件2.2.6引线装配3.电磁计算中参数设置：硅钢片牌号 DQ147-30 叠片系数 0.970铁心单位铁损 1.288W/kg 损耗系数 1.20绝缘距离下限：低压线圈对铁心柱的绝缘距离 3.0mm压板厚度及对铁轭的空隙之和B 低压线圈对上铁轭的绝缘距离 15.0+B mm低压线圈对下铁轭的绝缘距离 15.0mm 高低压线圈绝缘距离＋静电屏 9.0mm高压线圈对上铁轭的绝缘距离 22mm 高压线圈对下铁轭的绝缘距离 22mm相邻高压线圈的相间绝缘距离 8.0(12)mm Y:8 △:124.设计任务要求额定值：SN=1250KVA，硅钢片：DQ147-30，高压侧无励磁调压，调压范围±5%。
（1）优化任务： A：S9-1250/10 联结组别：Y，yn0 ，U1N=10000V，U2N=400V，PK=11665W，P0=1800W，阻抗电压：4.5%B：S9-1250/10 联结组别：D，yn11 ，U1N=10000V，U2N=400V，PK=12000W，P0=1950W，阻抗电压：6%要求：在A、B两项任务中，通过方案比较，选择合适的高低压导线及线圈型式。
