桥架弯头制作公式方法视频教程全套
电缆桥架弯头制作方法及公式绝密图解
电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150 的桥架做45°“之”字弯从桥架侧面取在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形（另一边用同一方法），然后将这个三角切掉就形成一个45°弯，然后再用要做的高度为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2 倍画三角，例如400X150 做水平弯头,则取400X2 画三角切掉就行了，如果要做垂直弯头则取150X2 。
总结出来的公式：比如45 度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以中分划三条线为一个弯，斜边是爬坡高度乘以30 度是桥架高度乘以除以45 乘以30 中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90 度弯是桥架宽度乘以中分划线，斜边（内边）600以上200乘以600以下100 乘以”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角a值同“一”中角a值；本图的b值与“一”中的值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：(1)计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d 值，则e=d+btg1/2 a式中：b为层间距，角a值同“一”中角a值(2)依照“一”的方法制作第二层弯头的第1个切口a；(3)计算两个弯头间距c 值：c=2btg1/2 a+a式中：b为层间距，a为第一层桥架两个弯头的间距(4)依照“一”的方法制作第二层弯头的第2个切口a；(5)计算补偿尺寸h：h=2 btg1/2 a3、制作第三层弯头：f=e+btg1/2 a g=2btg1/2 a+c 注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
电缆桥架弯头制作方法及公式(绝密图解)
电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架下翻90度弯头做法
桥架下翻90度弯头做法桥架下翻90度弯头是一种常见的管道连接方式，可以将管道从水平方向转向垂直方向。
下面将详细介绍桥架下翻90度弯头的制作方法。
一、准备工作1. 确定管道的布置方案和尺寸要求，包括管道的直径、角度、连接方式等。
2. 根据设计要求选择合适的材料，常见的有碳钢、不锈钢、铜等。
二、制作过程1. 首先，根据管道的直径和角度，在桥架上划出弯头的位置。
使用钢尺和铅笔进行标记，确保标记的准确性。
2. 将桥架上划出的位置用锯子或切割机进行切割，形成与管道直径相适应的开口。
3. 将切割好的开口进行打磨，确保表面光滑，以防止管道连接时出现漏水等问题。
4. 在打磨好的开口上涂抹焊接助剂，以提高焊接的质量和效果。
5. 将管道与桥架的开口对准，使用焊接设备进行焊接。
焊接时要注意控制焊接温度和焊接时间，避免焊接过热或过冷导致焊点质量不佳。
6. 焊接完成后，用砂纸或打磨机对焊接部位进行打磨，使其表面平整光滑。
7. 检查焊接部位是否有裂纹或漏洞，如有需要及时进行修补。
8. 最后，清理焊接部位的焊渣和杂物，并进行防腐处理，以延长使用寿命。
三、质量检验1. 检查焊接部位的焊缝是否均匀，焊缝是否完整，无裂纹、夹渣等缺陷。
2. 检查焊接部位与管道连接处是否紧密，无松动现象。
3. 进行压力测试，确保焊接部位的密封性和耐压性能。
四、安装和维护1. 将制作好的桥架下翻90度弯头与管道进行连接，确保连接处紧密可靠。
2. 进行运行试验，观察管道运行情况，如有异常及时处理。
3. 定期检查和维护桥架下翻90度弯头，清理管道内积存的杂物，保持管道畅通。
总结：桥架下翻90度弯头的制作方法相对简单，但要求操作者具备一定的焊接技能和工艺知识。
在制作过程中，要注意控制焊接温度和时间，确保焊接质量。
在安装和维护过程中，要定期检查和清理管道，以保证管道的正常运行。
希望以上内容能对大家理解桥架下翻90度弯头的制作方法有所帮助。
三角函数计算桥架弯头的方法
三角函数计算桥架弯头的方法桥架是一种用于支撑电力、通讯、电缆等线路的结构，由于其需要穿越各种地形和障碍物，因此在设计和安装过程中经常需要弯头来改变其方向。
要计算桥架弯头的角度和尺寸，我们需要使用三角函数和相关几何原理。
首先，我们需要理解桥架弯头的基本结构和术语。
1.水平弯头：桥架在水平方向上改变方向。
2.垂直弯头：桥架在垂直方向上改变方向。
3.角度：桥架弯头的变化方向相对于水平线或垂直线的夹角。
计算桥架水平弯头的方法：要计算桥架水平弯头的角度和尺寸，我们可以使用以下步骤：1.确定所需的角度：根据设计要求或实际需要，确定桥架水平弯头所需的角度。
2.确定桥架的半径或曲率：桥架水平弯头通常是一个圆弧形状，因此我们需要知道该弯头的半径或曲率。
3.求解弧长：利用半径和角度，可以使用以下公式计算弯头的弧长：弧长=(θ/360)×(2π×R)其中，θ是弯头的角度，R是半径4.计算弯头的水平偏移量：弯头的水平偏移量是指弯头与水平线的水平距离。
我们可以使用以下公式计算水平偏移量：水平偏移量 = 弧长× sin(θ/2)注意，使用的是弧度而不是角度。
5.确定桥架的垂直偏移量：根据实际情况，确定桥架水平弯头相对于水平线的垂直偏移量。
计算桥架垂直弯头的方法：要计算桥架垂直弯头的角度和尺寸，我们可以使用以下步骤：1.确定所需的角度：根据设计要求或实际需要，确定桥架垂直弯头所需的角度。
2.确定桥架的半径或曲率：桥架垂直弯头通常是一个圆弧形状，因此我们需要知道该弯头的半径或曲率。
3.求解弧长：利用半径和角度，可以使用以下公式计算弯头的弧长：弧长=(θ/360)×(2π×R)其中，θ是弯头的角度，R是半径。
4.计算弯头的垂直偏移量：弯头的垂直偏移量是指弯头与水平线的垂直距离。
我们可以使用以下公式计算垂直偏移量：垂直偏移量 = 弧长× cos(θ/2)注意，使用的是弧度而不是角度。

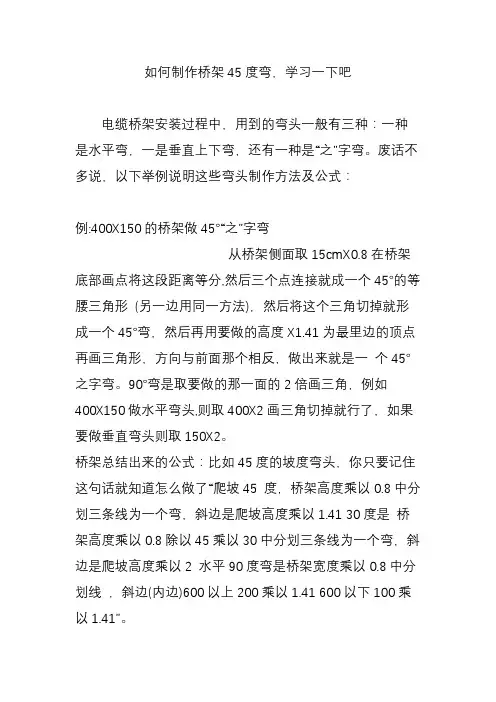

如何制作桥架45度弯,学习一下吧
如何制作桥架45度弯，学习一下吧电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
废话不多说，以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
桥架总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b 值与“一”中的b值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a 值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：制作方法同第二层弯头f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
电缆桥架弯头制作方法及公式 绝密图解
电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架9o度直角弯头计算公式(一)
桥架9o度直角弯头计算公式(一)
桥架90度直角弯头计算公式
本文将介绍桥架90度直角弯头的计算公式，包括内弯和外弯的计算公式，并给出相关的例子和说明。
内弯计算公式
内弯是指桥架在90度转弯时，内侧的弯曲程度。
下面是内弯的计算公式：
L = π * R / 2
其中： - L表示内弯的长度（单位为米） - R表示内弯的半径（单位为米）
例子说明
假设桥架的内弯半径为2米，根据上述计算公式，可得到内弯的长度：
L = π * 2 / 2 = π ≈ 米
因此，当桥架的内弯半径为2米时，内弯的长度约为米。
外弯计算公式
外弯是指桥架在90度转弯时，外侧的弯曲程度。
下面是外弯的计算公式：
L = π * (R + h)
其中： - L表示外弯的长度（单位为米） - R表示外弯的半径（单位为米） - h表示桥架的高度（单位为米）
例子说明
假设桥架的外弯半径为3米，桥架的高度为2米，根据上述计算公式，可得到外弯的长度：
L = π * (3 + 2) = π * 5 ≈ 米
因此，当桥架的外弯半径为3米，桥架的高度为2米时，外弯的长度约为米。
总结
本文介绍了桥架90度直角弯头的计算公式，包括内弯和外弯的计算公式，并通过例子进行了说明。
这些公式可以帮助资深的创作者在设计和计划桥架时，准确计算出弯头的长度，以确保桥架的稳定性和安全性。
桥架45度水平弯头计算公式
桥架45度水平弯头计算公式桥架是工业、民用建筑中常见的地下管道支架设施，其主要作用是承载地下管道，并保持管道在一定的高度和方向。
而在管道布置过程中，常常需要使用45度水平弯头，来实现管道转弯、连接等功能。
那么如何计算桥架45度水平弯头的尺寸呢？下面就为大家介绍几种常用的计算方法。
1. 钢管弯头计算公式在使用钢管作为桥架45度水平弯头时，可以通过以下公式来计算弯头的弯曲半径和弯头长度：R = k × DL = π × R × θ / 180其中，R为弯曲半径，k为系数，一般取值为1.5；D为管道直径；L为弯头长度；θ为弯头角度，这里取45度。
通过上述公式计算可知，钢管45度水平弯头的长度主要取决于弯曲半径和管道直径，而弯曲半径也受到系数k的影响。
2. 塑料管弯头计算公式在使用塑料管作为桥架45度水平弯头时，由于其弯曲半径和钢管有所不同，需要使用不同的计算公式，具体如下：R = D × (1 + 0.25 k) / [2 × sin(45/2)]L = π × R × θ / 180其中，R为弯曲半径，k为系数，一般取值为1.5；D为管道直径；L为弯头长度；θ为弯头角度，这里取45度。
通过上述公式计算可知，塑料管45度水平弯头的长度主要取决于弯曲半径和管道直径，而弯曲半径的计算公式比钢管要更为复杂。
3. 其他影响因素除了上述计算公式以外，桥架45度水平弯头的尺寸还受到其他因素的影响，如弯头壁厚、管道材质、弯头的接头形式等。
因此，在具体使用过程中需要根据实际情况进行综合考虑，选择合适的弯头类型和尺寸。
总之，桥架45度水平弯头是地下管道布置中常用的一种连接方式，其尺寸计算需要考虑管道直径、弯曲半径、弯头壁厚等因素。
通过上述公式计算后可以得知弯头的长度，从而为实际操作提供指导。
但需要注意的是，不同材质的管道使用的计算公式也不同，因此在进行尺寸计算时需选择正确的公式，以确保工程质量。
电缆桥架弯头制作方法及公式(绝密图解)
电缆桥架弯头制作方法及公式(绝密图解)电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架弯头制作方法教程
桥架弯头制作方法教程桥架弯头是桥架系统中重要的组成部分之一，常用于桥架的转弯处或者变高变低处。
它能够使电缆或管道在转弯或高低变动的情况下保持良好的布线效果。
下面是桥架弯头制作方法的详细教程。
材料准备：1.桥架弯头所需的金属材料，一般常用的是冷轧钢板。
2.手持式喷漆机和喷漆漆料。
3.钢锉、锤子、钳子等常用工具。
4.手动折弯机或自动折弯设备。
步骤一：确定弯头尺寸根据实际需求确定弯头的尺寸，包括弯头的长度、宽度、高度和角度。
可以根据需要使用CAD软件绘制弯头的设计图，并根据设计图进行下一步的制作工作。
步骤二：制作弯头的模具根据弯头的尺寸，在一块合适大小的木板上绘制出相应的模具形状。
然后使用锯子或切割机将模具形状切割出来，并用锉刀修整模具的边缘，保证边缘光滑。
步骤三：准备金属材料将切割好的冷轧钢板放在平整的工作台上，使用测量工具进行测量和标记，确保钢板的尺寸与弯头的要求一致。
然后使用锯子或切割机将钢板切割成相应尺寸的矩形或方形片。
步骤四：使用模具折弯将切割好的钢板片放在手动折弯机或自动折弯设备上，根据模具的形状将钢板片逐渐弯曲成所需的弯头形状。
在折弯过程中，可以使用锤子和钳子等工具调整钢板的角度和弯曲程度，以确保达到设计要求。
步骤五：调整和修整将折弯好的弯头取出，使用锉刀和砂纸等工具对弯头的边缘进行修整和打磨，去除锋利的棱角和不平整的表面，使其更加平滑和美观。
步骤六：喷漆将修整好的弯头放在喷漆摆放架上，使用喷漆机和喷漆漆料对弯头进行喷涂。
喷漆时需注意保持均匀的速度和距离，避免出现漆面不均匀的情况。
喷漆完成后，将弯头放置在通风处晾干。
步骤七：安装等待弯头完全干燥后，可以将其安装在桥架系统中的转弯处或变高变低处。
使用螺丝和螺母等固定工具将弯头固定在桥架系统的支架上，确保其稳固可靠。
以上为桥架弯头制作方法的教程，是否有帮助？。
90度下翻弯头桥架公式
90度下翻弯头桥架公式
90度下翻弯头桥架是一种常见的建筑结构，通常用于支撑管线、电缆等设备。
下面是这种桥架的公式和解释：
1. 水平弯头长度计算公式：
L1 = (π/2 + 2α/180) ×R1
其中，L1为水平弯头长度，α为弯头角度，R1为弯头半径。
这个公式的含义是，水平弯头长度等于弧长长度π/2加上角度α的弧长长度，再乘以弯头半径R1。
2. 垂直弯头长度计算公式：
L2 = (π/2 + 2β/180) ×R2
其中，L2为垂直弯头长度，β为弯头角度，R2为弯头半径。
这个公式的含义是，垂直弯头长度等于弧长长度π/2加上角度β的弧长长度，再乘以弯头半径R2。
3. 贴地弯头长度计算公式：
L3 = (π+ 2γ/180) ×R3
其中，L3为贴地弯头长度，γ为弯头角度，R3为弯头半径。
这个公式的含义是，贴地弯头长度等于弧长长度π加上角度γ的弧长长度，再乘以弯头半径R3。
以上三个公式是计算90度下翻弯头桥架的长度的基本公式，不同类型的弯头需要使用不同的公式进行计算。
对于具体的结构设计，还需要考虑弯头的材料、承载能力等因素，以满足实际应用的要求。
桥架弯头制作方法范制完整版
桥架弯头制作方法范制集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]桥架弯头制作方法一，单个弯头制作方法：说明：１，首先根据实际情况确定预制弯头的形状，量出a,c值。
算出角a的值。
a=arctg a/c２，然后算出下料尺寸x;x=2b*a（b为桥架的宽度）３，上图为水平弯头的制作方法，b为桥架的宽度；当制作垂直弯头时，b为桥架的高度。
４，特殊角的下料尺寸x;当a为300时：x=2b*tga=2b*tg150=2*0.268b=0.536b当a为450时：x=2b*tga=2b*tg22.50=2*0.41b=0.828b当a为600时：x=2b*tga=2b*tg300=2*0.577b=1.154b注意：图中b表示的你要进行弯曲的宽度，在实际操作中我们只需记住，取角度a为30０角度时X=0.536b,取角度a为45０角度时X=0.828b,取角度a为60０角度时X=1.154b.二，多层等间距等高桥架任意角弯头的制作方法制作方法及步骤：本图的角a值同“一”中角a值；本图中b值与“一”中的b值不同，为层间距值。
１，制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头的间距a值由现场确定，但需要满足电缆弯曲半径要求。
２，制作第二层弯头：（１）计算第二层桥架第一个弯头的定位尺寸e；先量出第一层桥架定位尺寸d值，则e=d+btga式中：b为层间距，角a值同“一”中a值（２）依照“一”中的方法制作第二层弯头的第１个切口a;（３）计算两个弯头间距c值：C=2btga+a式中：b为层间距，a为第一层桥架两个弯头的间距（４）依照“一”中的方法制作第二层弯头的第２个切口a;（５）计算补偿尺寸h=2btga３，制作第三层弯头：制作方法同第二层弯头：f=e+btgag=2btga+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
三，多层“之”型弯头的做法；与“二”类似，只是a,c,g值相等，所切的两个a角在桥架的两侧。
桥架常用弯头制作
1.制作45+45度的平90度弯：取桥架高度乘以所得值W、在需要处画出中线
后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成;
2.制作45+45度的立90度弯：取桥架宽度乘以所得值W、在需要
处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成;
3.两个45度鸭脖弯：制作时取角相反、量出两托臂的高,用高乘以的值就是斜边；
斜边就是在直桥架上两角点的距离;要注意尺子的一边在45度角的顶端、尺子的另一端在45度三角形底边靠所量的角点
以上的的来源：
根据勾股定律：c2=a2+b2
等腰直角三角形中 a=b 那么根据勾股定律所得c2=2a2 或c2=2b2
所以 : C=√2 √2=
实际应用时大约取就行了;
本人经验切割取角时要保留三角形的一边不要切割,留作折弯后打螺丝;
在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流畅、尽量不出现死直角,要用两个45度来完成一个90度弯;。
桥架弯头怎么做-桥架弯头的做法图解
桥架弯头怎么做?桥架弯头的做法图解电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形 (另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a 值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：制作方法同第二层弯头f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架弯头计算口诀
桥架弯头计算口诀
1、桥架腿弯头计算，必须先确定腿间距。
2、对弯头腿两侧的腿，取悬臂长度为等腿长。
3、腿拉力公式：一杆拉力＝Σ（腿拉力/腿间距）。
4、悬臂拉力=一杆拉力*悬臂长度。
5、弯头拉力=两腿拉力的较大值-一杆拉力*弯头长度=（腿拉力/腿间距）*（腿间距-弯头长度）
6、悬臂拉力求公式：悬臂拉力=腿拉力*悬臂长度/腿间距。
7、弯头拉力求公式：弯头拉力=腿拉力*（腿间距-弯头长度）/腿间距。
8、下端悬臂拉力求公式：下端悬臂拉力=腿拉力*悬臂长度/（腿间距
+弯头长度）。
9、弯头拉力比例系数：弯头拉力系数=弯头拉力/两腿拉力的较大值。
10、弯头拉力系数应满足：结构计算荷载大体积的要求，结构稳定性（下端悬臂离地多少），设计承载力、延性，以及防止断腿或断臂等。
二、桥架腿弯头有哪些种类？
1、普通型：由一杆或数杆构成，可以接收force和moment，有正负
弯头。
2、变形型：可以按照不同的几何形状改变腿弯头，在桥架系统中可
以接收force和moment。
3、组合型：由多个普通型或变形型桥架腿弯头组合而成。
桥架弯头的制作方法
桥架弯头的制作方法桥架弯头是一种用于电力、通信、照明等行业中的电缆线路敷设的重要组件。
它的制作方法对于保证线路的稳定运行和安全使用至关重要。
本文将介绍桥架弯头的制作方法。
一、材料准备制作桥架弯头所需的材料主要包括：钢板、螺栓、螺母、垫圈、焊条等。
钢板应具备足够的强度和耐腐蚀能力，一般选用镀锌钢板或不锈钢板。
螺栓、螺母、垫圈等配件则应选用优质的标准件，以确保桥架弯头的稳固性和可靠性。
二、制作步骤1. 制作弯头外壳根据设计要求和实际需要，将钢板按照所需尺寸剪裁成所需形状，一般为矩形或圆弧形。
然后，将剪裁好的钢板进行弯曲或滚弧加工，使之成为弯头的外壳形状。
弯曲或滚弧加工的方法可以根据具体情况选择，确保外壳的形状和尺寸符合要求。
2. 安装连接件在弯头外壳的两端，通过焊接或螺栓连接的方式安装连接件。
焊接时，应注意焊接工艺和焊接质量，确保连接牢固。
螺栓连接时，应选择合适的螺栓规格和螺母，适当加装垫圈，使连接紧固可靠。
3. 补强结构为了增强桥架弯头的刚度和稳定性，可以在外壳内部加装补强结构。
补强结构一般采用钢板或钢角等材料，通过焊接或螺栓连接的方式固定在外壳内部。
补强结构的形式和布置应根据实际需要进行设计，以提高桥架弯头的整体强度和稳定性。
4. 表面处理桥架弯头制作完成后，应进行表面处理，以增加其耐腐蚀性和美观性。
一般采用热镀锌、喷涂或电镀等方式进行表面处理。
热镀锌是常用的方法，可以有效防止钢材的腐蚀，延长桥架弯头的使用寿命。
5. 质量检验制作完成的桥架弯头应进行质量检验。
检查外壳的尺寸和形状是否符合设计要求，焊接或螺栓连接是否牢固可靠，表面处理是否完整，补强结构是否合理等。
同时，还应进行弯头的负载试验，以确保其能够承受设计荷载。
以上就是桥架弯头的制作方法。
制作桥架弯头需要合理选择材料，按照一定的步骤进行加工和连接，同时进行质量检验，以确保制作出的桥架弯头符合要求。
桥架弯头作为电缆线路敷设的重要组件，其制作质量的好坏直接关系到线路的安全和可靠运行。
桥架制作图解教程全套,让所有的水电工都很容易学会做桥架弯头
桥架制作图解教程全套,让所有的水电工都很容易学会做桥架弯头做桥架的爬坡的计算公式：桥架三线距离=边高乘于公式！30°乘0.545°乘0.860°乘190°切两个45°桥架爬坡弯的计算公式：桥架45度弯头:斜边 = 高度 x 1.4底边 = 高度上下翻切口宽度 = 线槽的侧板高度 x 8.1左右翻切口宽度 = 线槽的底板宽度 x 8.1桥架30度弯头:斜边 = 高度 x 2底边 = 高度 x 1.7上下翻切口宽度 = 线槽的侧板高度 x 5.4左右翻切口宽度 = 线槽的底板宽度 x 5.4桥架25度弯头:斜边 = 高度 x 3底边 = 高度 x 2.83上下翻切口宽度 = 线槽的侧板高度 x 3.4左右翻切口宽度 = 线槽的底板宽度 x 3.4施工环境允许现场加工制作弯头的情况下可以采用以上桥架计算方法桥架45°上下爬坡弯制作以及计算公式目前电建施工中所使用的电缆桥架弯头一般是由电缆桥架厂在出厂之前完整加工好的，但是由于施工现场情况各不相同，所以有的项目需要因地制宜现场加工电缆桥架弯头，这就需要安装人员有一定的施工基础知识才能胜任。
施工现场电缆桥架大致分为主桥架和分支架。
主桥架是由设计院设计，根据图纸施工；分支架是由主桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。
常用的弯头种类包括：上下跳弯45°、垂直上下弯头、水平三通等。
下面就以桥架45°上下爬坡弯制作以及计算公式：上坡弯头制作以及计算公式主要讲解上坡弯头的公式如何计算，画线还有如何切！任何规格大小的桥架都可以做出来！下坡弯头制作以及计算公式主要讲解了下坡弯头的公式计算，切法，还有画线方法！全程 3D 讲解无死角上下爬坡弯头计算爬高距离主要讲述计算爬高距离！有公式1.自制的电缆桥架弯头、跳弯、三通的连接处，应先在内侧进行点焊固定并把毛刺药皮打磨干净，外侧应平整，缝隙应尽量小且锯口处平整整齐。
桥架弯头制作方法范制
桥架弯头制作方法一，单个弯头制作方法：说明：１，首先根据实际情况确定预制弯头的形状，量出a,c值。
算出角a的值。
a=arctg a/c ２，然后算出下料尺寸x; x=2b?a（b为桥架的宽度）*３，上图为水平弯头的制作方法，b为桥架的宽度；当制作垂直弯头时，b为桥架的高度。
４，特殊角的下料尺寸x;当a为300时：x=2b*tg?a=2b*tg150=2*0.268b=0.536b当a为450时：x=2b*tg?a=2b*tg22.50=2*0.41b=0.828b当a为600时：x=2b*tg?a=2b*tg300=2*0.577b=1.154b注意：图中b表示的你要进行弯曲的宽度，在实际操作中我们只需记住，取角度a为30０角度时X=0.536b,取角度a为45０角度时X=0.828b,取角度a为60０角度时X=1.154b.二，多层等间距等高桥架任意角弯头的制作方法制作方法及步骤：本图的角a值同“一”中角a值；本图中b值与“一”中的b值不同，为层间距值。
１，制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头的间距a值由现场确定，但需要满足电缆弯曲半径要求。
２，制作第二层弯头：（１）计算第二层桥架第一个弯头的定位尺寸e；先量出第一层桥架定位尺寸d值，则e=d+btg?a式中：b为层间距，角a值同“一”中a值（２）依照“一”中的方法制作第二层弯头的第１个切口a;（３）计算两个弯头间距c值：C=2btg?a+a式中：b为层间距，a为第一层桥架两个弯头的间距（４）依照“一”中的方法制作第二层弯头的第２个切口a;（５）计算补偿尺寸h=2btg?a３，制作第三层弯头：制作方法同第二层弯头：f=e+btg?a g=2btg ?a+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
三，多层“之”型弯头的做法；与“二”类似，只是a,c,g值相等，所切的两个a角在桥架的两侧。
