桥架常用弯头制作
电缆桥架弯头制作方法和公式
电缆桥架弯头制作方法和公式电缆桥架各种弯头配件一般都是在预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形 (另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：制作方法同第二层弯头f=e+btg1/2αg=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。

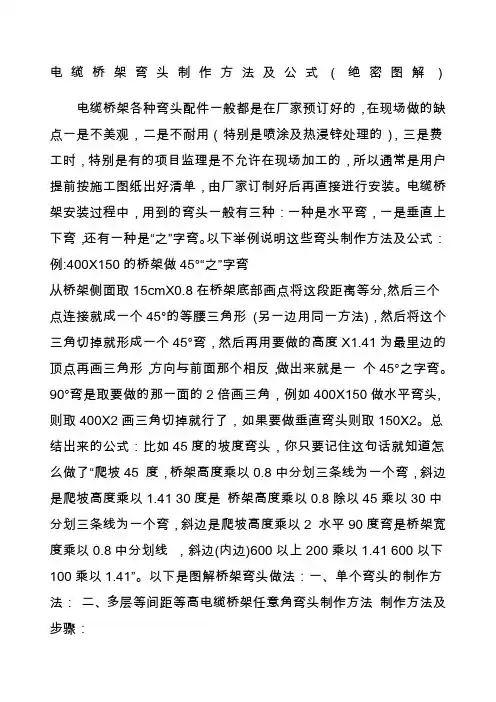

电缆桥架弯头制作方法及公式绝密图解
电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架弯头现场制作
桥架弯头现场制作工艺
桥架安装过程中往往有不可避免的现场制作各类翻弯，经长时间的摸索现将所积累的经验整编，做为以后工作中参考依据。
1、鸭脖弯制做示意图（上成品图、下展开图）：
C=a*1.41 或c=b*1.41，1.41来源：根据勾股定律：c²=a²+b²等腰直角三角形中a=b那么根据勾股定律所得c²=2a²或c²=2b²所以: C=√2 、√2=1.414，实际应用时大约取1.41就行了。
以上示意图是桥架侧视图，按照桥架边高100mm，翻弯高度100mm。
此做法在接口处采用螺栓连接，既简洁又方便，不破坏桥架表面油漆。
2、90°弯制做示意图（上成品图、下展开图）：
90°弯制作与上图鸭脖弯制作图基本相同，只是将缺口放置同一侧，尺寸根据现场实际来确定。
3、45°弯制做示意图（上成品图、下展开图）
本人经验切割取角时要保留三角形的一边不要切割，留作折弯后打螺栓固定。
在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流畅、尽量不出现死直角，要用两个45度来完成一个90度弯。
制作成型后图片：
2015年10月23日整理
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
各种桥架弯头的制作方法
各种桥架弯头的制作方法
桥架弯头是用来连接桥架的曲线部分，用于调整桥架的方向或高度。
以下是一些常见的桥架弯头制作方法：1. 热压弯曲法：将金属桥架材料（如钢材）加热至一定温度，然后使用压力工具将材料弯曲成所需的角度和形状。
这种方法适用于较硬的金属材料。
2. 冷弯曲法：对一些柔软的材料（如铝）进行冷弯曲，通常采用机械手或专门冷弯机进行操作，通过施加一定的力和角度来弯曲材料。
3. 焊接法：将两段桥架材料切割成需要的弯曲形状，然后通过焊接将它们连接在一起。
这种方法适用于较小角度的弯曲，并要求焊接技术熟练。
4. 铸造法：使用铸造方法制造弯头，这种方法适用于一些特殊形状和较大尺寸的弯头。
通过将熔化的金属倒入模具中并冷却成型来实现。
需要根据具体的要求和材料选择适合的制作方法，并在操作过程中注意安全，确保弯头的质量和可靠性。
同时，还需要根据实际情况进行设计和制造，可以请专业人士给予指导和帮助。
桥架常用弯头制作 (2)
1.制作 45+45 度的平 90 度弯：取桥架高度乘以 0.4 所得值 W、在需要
处画出中线后往两边分别量出 W 成三角型、而后切割所要切的线、曲折即成。
2.制作 45+45 度的立 90 度弯：取桥架宽度乘以 0.4 所得值 W、
在需要处画出中线后往两边分别量出 W成三角型、而后切割所要切的线、曲折即成。
3. 两个45度鸭脖弯：制作时取角相反、量出两托臂的高，用高乘以 1.41
的值就是斜边；斜边就是在直桥架上两角点的距离。
（要注意尺子的一边在 45 度角的顶端、尺子的另一端在45 度三角形底边靠所量的角点）
以上的 1.41 的根源：
依据勾股定律： c2=a2+b2
等腰直角三角形中a=b那么依据勾股定律所得c2=2a2 或 c2=2b2
因此: C=√2 实质应用时大概取
√ 2=1.414 1.41 就行了。
自己经验切割取角时要保存三角形的一边不要切割，留作折弯后打
螺丝。
在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流利、尽量不出现死直角，要用两个 45 度来达成一个 90 度弯。
桥架水平弯头90度弯头制作方法
桥架水平弯头90度弯头制作方法
首先，制作桥架水平弯头所需的材料有：桥架水平弯头模具、铁板、
螺栓、螺母、垫圈以及焊接材料等。
1.设计和准备：根据实际需要，选择合适的水平弯头度数，并准备相
应的模具。
根据模具的尺寸和形状要求，准备铁板材料，并在铁板上进行
标记和测量。
2.制作模具：根据所需的水平弯头度数和尺寸要求，使用合适的工具，如剪切机、弯曲机等，将铁板切割和弯曲成与模具相匹配的形状。
确保所
制作的模具的尺寸和形状与所需水平弯头完全匹配。
3.焊接：将制作好的模具放置在工作台上，并将需要连接的管道放置
在模具上。
使用焊接设备，将管道与模具上的接口进行焊接。
确保焊接点
牢固可靠，无明显的裂缝或其他缺陷。
4.安装螺栓和螺母：在焊接完成后，使用螺栓、螺母和垫圈等材料，
将水平弯头固定在所需的位置上。
调整螺栓的紧度，以确保水平弯头固定
牢固，不松动。
5.检验和测试：制作完成后，对所制作的桥架水平弯头进行检查和测试。
检查焊接点是否完整、牢固，确保没有明显的裂缝或其他缺陷。
测试
水平弯头是否可以完全满足所需的布线要求，如流体通道的通畅性等。
总结起来，桥架水平弯头的制作方法主要包括设计和准备、制作模具、焊接、安装螺栓和螺母以及检验和测试等步骤。
在整个制作过程中，需要
注意材料的选择和尺寸的准确性，合理使用焊接设备进行焊接，确保水平
弯头的质量和稳定性。
电缆桥架弯头制作方法及公式 绝密图解
电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架常用弯头制作修订版
桥架常用弯头制作修订版桥架常用弯头是指在电缆桥架系统中常用的一种弯曲连接部件，用于将电缆桥架系统沿不同方向进行弯曲或连接。
弯头设计的合理与否直接影响到电缆的布线效果和电缆系统的运行安全。
本文将介绍桥架常用弯头的制作原理、设计要点和修订版的改进。
一、桥架常用弯头的制作原理1.弯头的材料弯头的材料通常采用镀锌钢板，镀锌钢板具有良好的防腐性能和较高的强度，适合用于电缆桥架系统的制作。
2.弯头的制作工艺弯头的制作工艺通常包括以下几个步骤：（1）模板制作：根据弯头的尺寸和角度要求，制作出对应的木模板；（2）弯板切割：根据模板将镀锌钢板切割成弯曲形状的板材；（3）弯板弯曲：将切割好的板材放在压板机上，利用机械力将板材弯曲成所需的角度；（4）焊接：将弯曲好的板材焊接在一起，形成弯头。
二、桥架常用弯头设计要点1.弯头的角度弯头的角度是指弯曲的程度，通常用度数表示。
根据实际布线情况和桥架的安装位置选择合适的角度，一般常用的角度有30度、45度、60度和90度等。
2.弯头的内半径弯头的内半径是指弯曲的半径大小，是衡量弯头弯曲程度的重要参数。
内半径过大会导致电缆在弯头内移位，而内半径过小则容易破坏电缆绝缘层。
因此，在设计弯头时要根据电缆的直径和安装位置选择合适的内半径。
3.弯头的连接方式弯头通常采用焊接方式连接，焊接点应均匀分布，焊接处应牢固可靠，焊接工艺应符合相关标准要求。
三、修订版的改进1.弯头的外观设计传统的桥架弯头通常是直角形状的，而且在弯曲过程中角度突变，容易引起电缆运行时的阻力，影响电缆的布线效果。
为了改善这一问题，修订版的弯头可以采用圆角设计，在弯曲过程中角度逐渐变化，减小电缆运行时的阻力。
2.弯头的安装方式传统的弯头通常需要用螺栓将其固定在桥架上，安装固定比较麻烦。
修订版的弯头可以采用卡扣式安装设计，通过特殊的结构可以将弯头轻松地安装在桥架上，方便快捷。
3.弯头的防护措施传统的弯头通常没有特殊的防护措施，容易受到环境因素的影响导致生锈或损坏。
电缆桥架弯头制作方法及公式(绝密图解)
电缆桥架弯头制作方法及公式(绝密图解)电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架常用弯头制作
1.制作45+45度的平90度弯: 取桥架高度乘以0、4所得值W、在需
要处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成。
2.制作45+45度的立90度弯: 取桥架宽度乘以0、4所得值W、
在需要处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成。
3.两个45度鸭脖弯:制作时取角相反、量出两托臂的高,用高乘以1、41
的值就就是斜边; 斜边就就是在直桥架上两角点的距离。
(要注意尺子的一边在45度角的顶端、尺子的另一端在45度三角形底边靠所量的角点)
以上的1、41的来源:
根据勾股定律:c²=a²+b²
等腰直角三角形中a=b 那么根据勾股定律所得c²=2a²或c²=2b²所以: C=√2 √2=1、414
实际应用时大约取1、41就行了。
本人经验切割取角时要保留三角形的一边不要切割,留作折弯后打螺丝。
在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流畅、尽量不出现死直角,要用两个45度来完成一个90度弯。
桥架弯头制作方法范制完整版
桥架弯头制作方法范制完整版桥架弯头是一种用于支撑电力线路的配件，其制作方法相对比较简单。
以下是一个完整的桥架弯头制作方法的范例，详细描述了所需材料、工具和步骤。
为了达到1200字以上，我将在每个步骤中添加详细说明和实用技巧。
所需材料：1.电线管：选择镀锌钢管，直径为弯头内径的2倍。
2.弯头模具：钢制弯头模具，根据所需弯头角度选择合适的模具。
3.手工具：量角器、管钳、弯管器、锤子、螺丝刀等。
4.铆钉、螺丝和螺母。
步骤1：测量和准备使用量角器测量出所需的弯头角度，并将该角度标记在电线管上。
使用管钳固定电线管，以便进行弯头的制作。
确保电线管的一端与模具的接合口对齐。
步骤2：制作弯头将电线管放置在弯管器上，并使用锤子轻轻敲击管子的一端，使其按照所需角度弯曲。
要注意的是，根据所使用的弯管器的类型和管子的直径，可能需要反复几次操作才能达到理想的弯曲效果。
步骤3：修整弯头当电线管完成弯曲后，使用锤子和管钳对弯头进行修整。
先使用管钳对弯曲处进行轻轻的调整，然后使用锤子逐渐敲打电线管，以使其完全匹配模具的形状。
这一步骤需要仔细进行，以确保弯头的形状和尺寸完全符合要求。
步骤4：固定弯头使用铆钉、螺丝和螺母将弯头固定在所需位置上。
根据具体使用情况，可以选择合适的固定方式。
确保弯头牢固地固定在桥架或其他支撑结构上，以确保安全和稳定。
步骤5：检查和测试在安装完成后，仔细检查弯头的质量和安全性。
确保弯头没有裂纹、破损或锈蚀，并进行必要的调整和修复。
在实际使用前，可进行弯头的测试，比如使用适当的负荷施加在弯头上，以确保其能够承受相应的压力。
总结：通过以上步骤，您可以制作一个高质量的桥架弯头。
记住，在制作过程中应当确保安全，遵守标准操作规程，并使用适当的个人防护装备。
尽可能地精确测量，并注意弯头的质量监控和检测，以确保其在使用过程中的可靠性和安全性。
桥架弯头制作方法范制完整版
桥架弯头制作方法范制集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]桥架弯头制作方法一，单个弯头制作方法：说明：１，首先根据实际情况确定预制弯头的形状，量出a,c值。
算出角a的值。
a=arctg a/c２，然后算出下料尺寸x;x=2b*a（b为桥架的宽度）３，上图为水平弯头的制作方法，b为桥架的宽度；当制作垂直弯头时，b为桥架的高度。
４，特殊角的下料尺寸x;当a为300时：x=2b*tga=2b*tg150=2*0.268b=0.536b当a为450时：x=2b*tga=2b*tg22.50=2*0.41b=0.828b当a为600时：x=2b*tga=2b*tg300=2*0.577b=1.154b注意：图中b表示的你要进行弯曲的宽度，在实际操作中我们只需记住，取角度a为30０角度时X=0.536b,取角度a为45０角度时X=0.828b,取角度a为60０角度时X=1.154b.二，多层等间距等高桥架任意角弯头的制作方法制作方法及步骤：本图的角a值同“一”中角a值；本图中b值与“一”中的b值不同，为层间距值。
１，制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头的间距a值由现场确定，但需要满足电缆弯曲半径要求。
２，制作第二层弯头：（１）计算第二层桥架第一个弯头的定位尺寸e；先量出第一层桥架定位尺寸d值，则e=d+btga式中：b为层间距，角a值同“一”中a值（２）依照“一”中的方法制作第二层弯头的第１个切口a;（３）计算两个弯头间距c值：C=2btga+a式中：b为层间距，a为第一层桥架两个弯头的间距（４）依照“一”中的方法制作第二层弯头的第２个切口a;（５）计算补偿尺寸h=2btga３，制作第三层弯头：制作方法同第二层弯头：f=e+btgag=2btga+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
三，多层“之”型弯头的做法；与“二”类似，只是a,c,g值相等，所切的两个a角在桥架的两侧。
桥架常用弯头制作
1.制作45+45度的平90度弯：取桥架高度乘以所得值W、在需要处画出中线
后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成;
2.制作45+45度的立90度弯：取桥架宽度乘以所得值W、在需要
处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成;
3.两个45度鸭脖弯：制作时取角相反、量出两托臂的高,用高乘以的值就是斜边；
斜边就是在直桥架上两角点的距离;要注意尺子的一边在45度角的顶端、尺子的另一端在45度三角形底边靠所量的角点
以上的的来源：
根据勾股定律：c2=a2+b2
等腰直角三角形中 a=b 那么根据勾股定律所得c2=2a2 或c2=2b2
所以 : C=√2 √2=
实际应用时大约取就行了;
本人经验切割取角时要保留三角形的一边不要切割,留作折弯后打螺丝;
在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流畅、尽量不出现死直角,要用两个45度来完成一个90度弯;。
桥架弯头制作方法范制
桥架弯头制作方法范制桥架弯头，是一种用于电缆线路布置的重要组件，通常用于连接不同方向的桥架，以实现电缆线路的延伸和衔接。
下面将详细介绍桥架弯头的制作方法范制。
一、材料准备1. 钢板：选择符合国家标准的普通碳素结构钢板，厚度一般为3-5mm；2.钳工工具：如剪刀、螺丝刀、锉刀等；3.打磨工具：如砂纸、砂轮等；4.螺栓、螺母：用于连接桥架弯头和桥架支架。
二、制作流程1.设计桥架弯头的尺寸和形状：根据实际需要，确定桥架弯头的长度、宽度和弯曲角度等参数，并绘制图纸。
2.制作模板：按照设计的尺寸和形状，使用与桥架弯头相同材料的纸板或薄钢板，制作出桥架弯头的模板。
模板的制作要严格按照设计要求进行，确保模板的尺寸和形状与最终制作的桥架弯头一致。
3.将模板放置在钢板上，用剪刀或切割机将钢板按照模板的形状剪裁出来。
注意保持剪切边缘的平直和整齐。
4.使用锉刀或砂轮对剪切出的钢板进行打磨，确保表面光滑，并去除锋利的边缘。
5.将打磨好的钢板弯曲成设计要求的形状。
可以使用专门的弯曲机械设备，也可以使用在钢板上放置一根合适大小的钢管作为弯曲模具，手工将钢板弯曲成所需的形状。
注意保持弯曲的平直度和形状的准确性。
6.对弯曲好的钢板进行定位和固定。
首先将弯曲好的钢板与桥架支架对位，使用螺栓和螺母将其固定。
固定时要确保桥架弯头与桥架支架之间的连接紧密牢固。
7.检查和修正。
完成固定后，仔细检查桥架弯头的尺寸、形状和固定情况等，如有不符合要求的地方需要及时修正。
8.表面处理和涂装。
对制作好的桥架弯头进行表面处理，如除锈、喷砂等，并进行涂装防腐处理，以提高其耐腐蚀性和使用寿命。
总结：桥架弯头的制作方法范制主要包括材料准备、制作流程的具体步骤。
制作桥架弯头需要精确的测量和标准化的操作，以确保其尺寸和形状的准确性，同时要注重表面处理和涂装，提高其防腐蚀性。
制作出的优质桥架弯头可以提高电缆线路的布置效率和可靠性。
桥架弯头怎么做-桥架弯头的做法图解
桥架弯头怎么做?桥架弯头的做法图解电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形 (另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a 值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：制作方法同第二层弯头f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架直角弯头90度制作最简单方法
桥架直角弯头90度制作最简单方法在桥架系统中，直角弯头90度的制作是一项常见且重要的任务。
这种弯头用于改变桥架系统中电缆、管道等设备的走向，并且通常需要满足一定的强度和稳定性要求。
下面是制作直角弯头90度的最简单方法，包括材料选择、制作步骤和注意事项。
一、材料选择1.桥架材料：桥架通常使用的是金属材料，如钢或铝合金。
根据具体的需求和工程要求，选择合适的桥架材料。
2.工具：制作直角弯头需要一些基本的工具，如电动锯、钳子、打磨机、焊接机、量具等。
3.弯头连接件：为了将直线桥架转换成直角弯头，需要使用一些连接件，如角钢连接件、弯头接头等。
二、制作步骤1.测量和计划：首先，根据实际需求和具体工程情况，测量桥架系统中需要制作直角弯头90度的位置和长度。
然后，根据测量结果制定制作计划。
2.切割桥架：使用电动锯或其他适当的工具，按照设计要求将桥架管材切割成合适的长度。
3.弯曲桥架：将桥架管材放置在弯管机等设备上，根据设计要求将其弯曲成90度的角度。
在弯曲时，需要注意受力均匀和弯曲半径符合规范要求。
4.焊接连接件：根据实际需要，选择适当的连接件，并使用焊接机将它们连接到桥架管材上。
焊接时需要注意保持连接件和桥架管材的稳定。
5.打磨和涂装：使用打磨机对焊接处进行打磨，使其表面光滑。
然后，根据需要进行涂装，以增加耐腐蚀性能和外观质量。
三、注意事项1.安全第一：在制作直角弯头过程中，必须注意安全。
戴上适当的防护装备，并确保工作区域清洁、整洁。
2.精确测量：测量是制作直角弯头的关键环节，必须准确测量长度、弯曲角度等参数。
因此，使用精确测量工具，并对测量结果进行验证。
3.控制弯曲半径：直角弯头的弯曲半径对强度和稳定性极其重要。
因此，在弯曲桥架管材时，必须控制弯曲半径，以确保满足规范要求。
4.合理焊接：正确的焊接是保证直角弯头质量的关键。
根据材料和连接件的不同，选择适当的焊接方法和参数，并确保焊接处牢固可靠。
5.表面处理：直角弯头的表面处理对于延长使用寿命和提高外观质量很重要。
桥架制作图解教程全套,让所有的水电工都很容易学会做桥架弯头
桥架制作图解教程全套,让所有的水电工都很容易学会做桥架弯头做桥架的爬坡的计算公式：桥架三线距离=边高乘于公式！30°乘0.545°乘0.860°乘190°切两个45°桥架爬坡弯的计算公式：桥架45度弯头:斜边 = 高度 x 1.4底边 = 高度上下翻切口宽度 = 线槽的侧板高度 x 8.1左右翻切口宽度 = 线槽的底板宽度 x 8.1桥架30度弯头:斜边 = 高度 x 2底边 = 高度 x 1.7上下翻切口宽度 = 线槽的侧板高度 x 5.4左右翻切口宽度 = 线槽的底板宽度 x 5.4桥架25度弯头:斜边 = 高度 x 3底边 = 高度 x 2.83上下翻切口宽度 = 线槽的侧板高度 x 3.4左右翻切口宽度 = 线槽的底板宽度 x 3.4施工环境允许现场加工制作弯头的情况下可以采用以上桥架计算方法桥架45°上下爬坡弯制作以及计算公式目前电建施工中所使用的电缆桥架弯头一般是由电缆桥架厂在出厂之前完整加工好的，但是由于施工现场情况各不相同，所以有的项目需要因地制宜现场加工电缆桥架弯头，这就需要安装人员有一定的施工基础知识才能胜任。
施工现场电缆桥架大致分为主桥架和分支架。
主桥架是由设计院设计，根据图纸施工；分支架是由主桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。
常用的弯头种类包括：上下跳弯45°、垂直上下弯头、水平三通等。
下面就以桥架45°上下爬坡弯制作以及计算公式：上坡弯头制作以及计算公式主要讲解上坡弯头的公式如何计算，画线还有如何切！任何规格大小的桥架都可以做出来！下坡弯头制作以及计算公式主要讲解了下坡弯头的公式计算，切法，还有画线方法！全程 3D 讲解无死角上下爬坡弯头计算爬高距离主要讲述计算爬高距离！有公式1.自制的电缆桥架弯头、跳弯、三通的连接处，应先在内侧进行点焊固定并把毛刺药皮打磨干净，外侧应平整，缝隙应尽量小且锯口处平整整齐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.制作45+45度的平90度弯：取桥架高度乘以0.4所得值W、在需
要处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成。
2.制作45+45度的立90度弯：取桥架宽度乘以0.4所得值W、
在需要处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成。
3.两个45度鸭脖弯：制作时取角相反、量出两托臂的高，用高乘以1.41
的值就是斜边；斜边就是在直桥架上两角点的距离。
（要注意尺子的一边在45度角的顶端、尺子的另一端在45度三角形底边靠所量的角点）
以上的1.41的来源：
根据勾股定律：c²=a²+b²
等腰直角三角形中 a=b 那么根据勾股定律所得c²=2a²或c²=2b²
所以 : C=√2 √2=1.414
实际应用时大约取1.41就行了。
本人经验切割取角时要保留三角形的一边不要切割，留作折弯后打螺丝。
在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流畅、尽量不出现死直角，要用两个45度来完成一个90度弯。
