桥架弯头制作教程

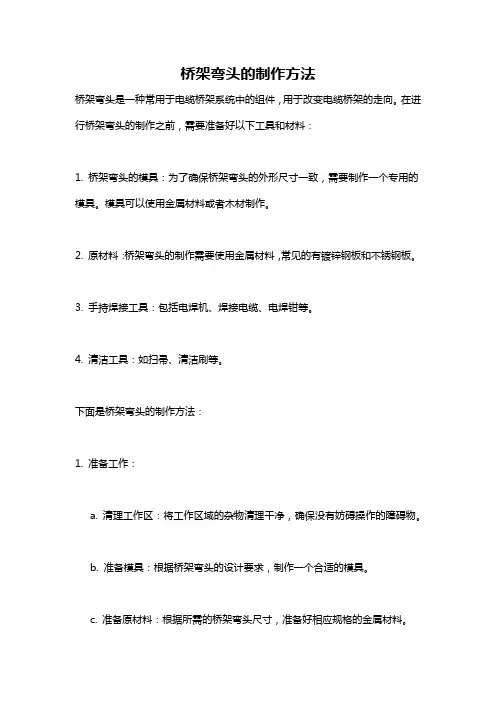

桥架弯头的制作方法
桥架弯头的制作方法桥架弯头是一种常用于电缆桥架系统中的组件，用于改变电缆桥架的走向。
在进行桥架弯头的制作之前，需要准备好以下工具和材料：1. 桥架弯头的模具：为了确保桥架弯头的外形尺寸一致，需要制作一个专用的模具。
模具可以使用金属材料或者木材制作。
2. 原材料：桥架弯头的制作需要使用金属材料，常见的有镀锌钢板和不锈钢板。
3. 手持焊接工具：包括电焊机、焊接电缆、电焊钳等。
4. 清洁工具：如扫帚、清洁刷等。
下面是桥架弯头的制作方法：1. 准备工作：a. 清理工作区：将工作区域的杂物清理干净，确保没有妨碍操作的障碍物。
b. 准备模具：根据桥架弯头的设计要求，制作一个合适的模具。
c. 准备原材料：根据所需的桥架弯头尺寸，准备好相应规格的金属材料。
2. 制作桥架弯头：a. 将模具放在工作台上。
b. 将金属材料放在模具内部，确保金属材料与模具表面充分接触。
c. 使用手持焊接工具，对金属材料进行焊接。
焊接时需要确保焊缝牢固，不漏电。
d. 焊接完成后，检查桥架弯头是否符合要求的外形尺寸。
3. 确保质量：a. 清洁工作：使用清洁工具清洁焊接表面和模具，确保干净整洁。
b. 检查工作：对刚焊接完成的桥架弯头进行外观检查，确保焊缝牢固，无明显缺陷。
4. 后续处理：a. 如果需要，对桥架弯头进行表面处理，如喷涂防锈漆。
b. 准备安装：将桥架弯头安装在相应的位置上，连接到电缆桥架系统中。
总结：桥架弯头的制作方法主要包括准备工作、制作桥架弯头、确保质量和后续处理等步骤。
在制作过程中需要注意焊接质量和外观检查，确保桥架弯头的使用安全和可靠。
通过合理的制作方法和严格的制作要求，可以制作出符合要求的桥架弯头。
桥架下翻90度弯头做法
桥架下翻90度弯头做法桥架下翻90度弯头是一种常见的管道连接方式，可以将管道从水平方向转向垂直方向。
下面将详细介绍桥架下翻90度弯头的制作方法。
一、准备工作1. 确定管道的布置方案和尺寸要求，包括管道的直径、角度、连接方式等。
2. 根据设计要求选择合适的材料，常见的有碳钢、不锈钢、铜等。
二、制作过程1. 首先，根据管道的直径和角度，在桥架上划出弯头的位置。
使用钢尺和铅笔进行标记，确保标记的准确性。
2. 将桥架上划出的位置用锯子或切割机进行切割，形成与管道直径相适应的开口。
3. 将切割好的开口进行打磨，确保表面光滑，以防止管道连接时出现漏水等问题。
4. 在打磨好的开口上涂抹焊接助剂，以提高焊接的质量和效果。
5. 将管道与桥架的开口对准，使用焊接设备进行焊接。
焊接时要注意控制焊接温度和焊接时间，避免焊接过热或过冷导致焊点质量不佳。
6. 焊接完成后，用砂纸或打磨机对焊接部位进行打磨，使其表面平整光滑。
7. 检查焊接部位是否有裂纹或漏洞，如有需要及时进行修补。
8. 最后，清理焊接部位的焊渣和杂物，并进行防腐处理，以延长使用寿命。
三、质量检验1. 检查焊接部位的焊缝是否均匀，焊缝是否完整，无裂纹、夹渣等缺陷。
2. 检查焊接部位与管道连接处是否紧密，无松动现象。
3. 进行压力测试，确保焊接部位的密封性和耐压性能。
四、安装和维护1. 将制作好的桥架下翻90度弯头与管道进行连接，确保连接处紧密可靠。
2. 进行运行试验，观察管道运行情况，如有异常及时处理。
3. 定期检查和维护桥架下翻90度弯头，清理管道内积存的杂物，保持管道畅通。
总结：桥架下翻90度弯头的制作方法相对简单，但要求操作者具备一定的焊接技能和工艺知识。
在制作过程中，要注意控制焊接温度和时间，确保焊接质量。
在安装和维护过程中，要定期检查和清理管道，以保证管道的正常运行。
希望以上内容能对大家理解桥架下翻90度弯头的制作方法有所帮助。
桥架水平45度弯头制作公式
桥架水平45度弯头制作公式
桥架水平45度弯头是桥架系统中常用的构件之一，其制作方法需
要掌握一定的规律和技巧。
下面将详细介绍桥架水平45度弯头制作的
公式及制作过程，供大家参考。
桥架水平45度弯头的制作公式为：L = 1.414R + 0.054πd，其
中L为弯头的长度，R为弯曲半径，d为管道直径。
具体制作步骤如下：
1.确定弯头半径：首先需要确定弯头的半径，根据特定的实际要
求和实际情况进行计算。
一般来说，弯头半径越大，弯头的制作难度
就越大。
2.计算弯头长度：根据公式L = 1.414R + 0.054πd，计算出弯头的长度。
3.切割管道：根据弯头长度，将管道以相应的长度进行切割。
需
要注意的是，在切割管道时要保证切割的位置准确无误，以确保弯头
的质量。
4.将管道弯曲成45度弧形：将切割好的管道弯曲成45度的弧形，弯曲半径应该与计算出的半径一致。
此时，需要使用专业的弯管机进
行操作，保证操作过程中管道的质量和形状。
5.焊接：将弯曲好的管道进行焊接，将多个管道相互连接起来，
形成一整个桥架水平45度弯头。
需要注意的是，在制作桥架水平45度弯头时，要根据具体的实际情况和操作要求，进行合理的设计和计算。
同时，操作人员还需要掌握相应的焊接技巧和操作技巧，保证弯头的质量和安全性。
总之，制作桥架水平45度弯头需要遵循规律和技巧，掌握一定的实际经验和操作技能。
只有这样，才能在制作过程中保证弯头质量的要求和安全性。
桥架下翻90度弯头做法
桥架下翻90度弯头做法桥架下翻90度弯头是一种常见的管道布置形式，用于在桥架系统中改变管道的走向。
它可以使管道在水平方向上转弯，并且在垂直方向上通过桥架下方。
本文将介绍桥架下翻90度弯头的制作方法和应用场景。
制作桥架下翻90度弯头需要以下材料和工具：弯头管件、直管件、法兰、螺栓、螺母、焊接设备等。
在制作过程中，需要确保材料的质量和规格符合设计要求。
制作桥架下翻90度弯头的步骤如下：第一步，准备工作。
根据设计要求，选择合适的弯头管件和直管件，并检查其质量和规格是否符合要求。
同时，准备好所需的法兰、螺栓、螺母等辅助材料。
第二步，焊接弯头管件和直管件。
根据设计要求，将弯头管件和直管件进行焊接。
在焊接过程中，需要注意焊接工艺和焊接质量，确保焊缝牢固、密封性好。
第三步，安装法兰和螺栓。
将焊接好的弯头管件和直管件与法兰连接，并使用螺栓和螺母进行固定。
在安装过程中，需要确保法兰与管道连接紧密，不漏水。
第四步，检查和测试。
完成安装后，对桥架下翻90度弯头进行检查和测试。
检查焊缝和连接处是否牢固，测试管道的通水性能和密封性能。
桥架下翻90度弯头的应用场景广泛。
它常用于桥梁、高架路、地铁等场所的管道布置中，用于改变管道的走向和高度。
通过使用桥架下翻90度弯头，可以有效地节省空间，提高管道的布置灵活性。
桥架下翻90度弯头是一种常见的管道布置形式，通过改变管道的走向和高度，实现管道的合理布置。
制作桥架下翻90度弯头需要严格按照设计要求进行，确保焊接质量和连接的可靠性。
在实际应用中，桥架下翻90度弯头具有广泛的应用场景，可以满足不同场所的管道布置需求。

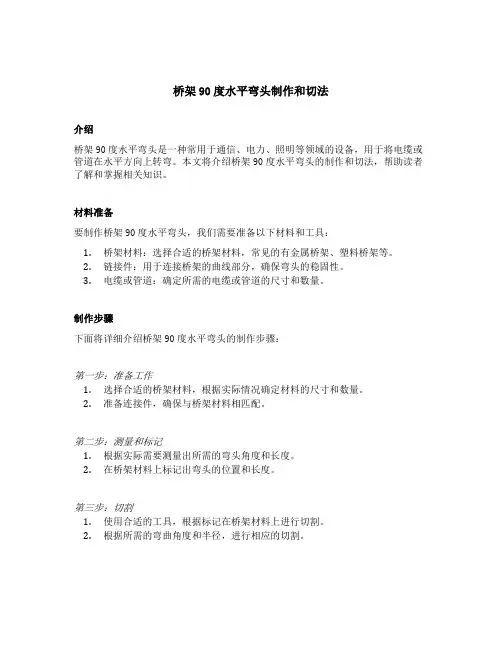

桥架90度水平弯头制作和切法
桥架90度水平弯头制作和切法介绍桥架90度水平弯头是一种常用于通信、电力、照明等领域的设备，用于将电缆或管道在水平方向上转弯。
本文将介绍桥架90度水平弯头的制作和切法，帮助读者了解和掌握相关知识。
材料准备要制作桥架90度水平弯头，我们需要准备以下材料和工具：1.桥架材料：选择合适的桥架材料，常见的有金属桥架、塑料桥架等。
2.链接件：用于连接桥架的曲线部分，确保弯头的稳固性。
3.电缆或管道：确定所需的电缆或管道的尺寸和数量。
制作步骤下面将详细介绍桥架90度水平弯头的制作步骤：第一步：准备工作1.选择合适的桥架材料，根据实际情况确定材料的尺寸和数量。
2.准备连接件，确保与桥架材料相匹配。
第二步：测量和标记1.根据实际需要测量出所需的弯头角度和长度。
2.在桥架材料上标记出弯头的位置和长度。
第三步：切割1.使用合适的工具，根据标记在桥架材料上进行切割。
2.根据所需的弯曲角度和半径，进行相应的切割。
第四步：组装1.使用连接件将切割好的桥架材料进行组装。
2.确保连接件的稳固性，避免出现松动和断裂的情况。
第五步：安装和固定1.将制作好的桥架90度水平弯头安装在所需位置。
2.使用螺丝或其他固定方式，将弯头固定在合适的位置。
切法桥架90度水平弯头的切法有多种，下面介绍其中常用的几种方式：1. 模具切割使用模具切割方法可以保证切割出的弯头角度和半径的一致性，具体步骤如下： 1. 制作适用于所需弯头角度和半径的模具。
2. 将模具固定在桥架材料上，使用锯子或切割机进行切割。
2. 弯管机切割弯管机切割方法适用于较大直径的桥架材料，具体步骤如下： 1. 将桥架材料固定在弯管机上。
2. 根据所需的弯头角度和半径，调节弯管机的角度和半径参数。
3. 启动弯管机，自动完成切割过程。
注意事项在制作桥架90度水平弯头时，需要注意以下事项：1.根据实际需求选择适当的材料和尺寸，确保弯头的稳固性和耐用性。
2.在切割过程中，使用适当的工具和安全防护措施，避免发生意外事故。
桥架弯头制作方法教程
桥架弯头制作方法教程桥架弯头是桥架系统中重要的组成部分之一，常用于桥架的转弯处或者变高变低处。
它能够使电缆或管道在转弯或高低变动的情况下保持良好的布线效果。
下面是桥架弯头制作方法的详细教程。
材料准备：1.桥架弯头所需的金属材料，一般常用的是冷轧钢板。
2.手持式喷漆机和喷漆漆料。
3.钢锉、锤子、钳子等常用工具。
4.手动折弯机或自动折弯设备。
步骤一：确定弯头尺寸根据实际需求确定弯头的尺寸，包括弯头的长度、宽度、高度和角度。
可以根据需要使用CAD软件绘制弯头的设计图，并根据设计图进行下一步的制作工作。
步骤二：制作弯头的模具根据弯头的尺寸，在一块合适大小的木板上绘制出相应的模具形状。
然后使用锯子或切割机将模具形状切割出来，并用锉刀修整模具的边缘，保证边缘光滑。
步骤三：准备金属材料将切割好的冷轧钢板放在平整的工作台上，使用测量工具进行测量和标记，确保钢板的尺寸与弯头的要求一致。
然后使用锯子或切割机将钢板切割成相应尺寸的矩形或方形片。
步骤四：使用模具折弯将切割好的钢板片放在手动折弯机或自动折弯设备上，根据模具的形状将钢板片逐渐弯曲成所需的弯头形状。
在折弯过程中，可以使用锤子和钳子等工具调整钢板的角度和弯曲程度，以确保达到设计要求。
步骤五：调整和修整将折弯好的弯头取出，使用锉刀和砂纸等工具对弯头的边缘进行修整和打磨，去除锋利的棱角和不平整的表面，使其更加平滑和美观。
步骤六：喷漆将修整好的弯头放在喷漆摆放架上，使用喷漆机和喷漆漆料对弯头进行喷涂。
喷漆时需注意保持均匀的速度和距离，避免出现漆面不均匀的情况。
喷漆完成后，将弯头放置在通风处晾干。
步骤七：安装等待弯头完全干燥后，可以将其安装在桥架系统中的转弯处或变高变低处。
使用螺丝和螺母等固定工具将弯头固定在桥架系统的支架上，确保其稳固可靠。
以上为桥架弯头制作方法的教程，是否有帮助？。
桥架弯头制作方法范制完整版
桥架弯头制作方法范制完整版桥架弯头是一种用于支撑电力线路的配件，其制作方法相对比较简单。
以下是一个完整的桥架弯头制作方法的范例，详细描述了所需材料、工具和步骤。
为了达到1200字以上，我将在每个步骤中添加详细说明和实用技巧。
所需材料：1.电线管：选择镀锌钢管，直径为弯头内径的2倍。
2.弯头模具：钢制弯头模具，根据所需弯头角度选择合适的模具。
3.手工具：量角器、管钳、弯管器、锤子、螺丝刀等。
4.铆钉、螺丝和螺母。
步骤1：测量和准备使用量角器测量出所需的弯头角度，并将该角度标记在电线管上。
使用管钳固定电线管，以便进行弯头的制作。
确保电线管的一端与模具的接合口对齐。
步骤2：制作弯头将电线管放置在弯管器上，并使用锤子轻轻敲击管子的一端，使其按照所需角度弯曲。
要注意的是，根据所使用的弯管器的类型和管子的直径，可能需要反复几次操作才能达到理想的弯曲效果。
步骤3：修整弯头当电线管完成弯曲后，使用锤子和管钳对弯头进行修整。
先使用管钳对弯曲处进行轻轻的调整，然后使用锤子逐渐敲打电线管，以使其完全匹配模具的形状。
这一步骤需要仔细进行，以确保弯头的形状和尺寸完全符合要求。
步骤4：固定弯头使用铆钉、螺丝和螺母将弯头固定在所需位置上。
根据具体使用情况，可以选择合适的固定方式。
确保弯头牢固地固定在桥架或其他支撑结构上，以确保安全和稳定。
步骤5：检查和测试在安装完成后，仔细检查弯头的质量和安全性。
确保弯头没有裂纹、破损或锈蚀，并进行必要的调整和修复。
在实际使用前，可进行弯头的测试，比如使用适当的负荷施加在弯头上，以确保其能够承受相应的压力。
总结：通过以上步骤，您可以制作一个高质量的桥架弯头。
记住，在制作过程中应当确保安全，遵守标准操作规程，并使用适当的个人防护装备。
尽可能地精确测量，并注意弯头的质量监控和检测，以确保其在使用过程中的可靠性和安全性。
梯式桥架弯头制作方法
梯式桥架弯头制作方法
梯式桥架弯头制作方法：
①在开始之前根据实际需求确定所需弯头的角度尺寸如九十度四十五度等；
②使用卷尺或激光测距仪测量出桥架宽度高度确保切割板材尺寸准确无误；
③根据测量结果在镀锌钢板上用粉笔画出切割线包括两侧立边及底部横档；
④使用剪板机或等离子切割机沿标记线切割出所需长度板材注意边缘平整；
⑤将切割好的板材放置于折弯机工作台上调整模具间隙至合适位置准备成型；
⑥按照设计图纸要求依次折弯两侧立边及连接处确保角度准确尺寸一致；
⑦折弯完成后检查弯头整体形状是否规则有无扭曲变形现象影响安装使用；
⑧使用角磨机对弯头内外角进行打磨去除毛刺飞边使表面光滑利于电缆敷设；
⑨在弯头两端焊接加强筋提高结构强度防止因重载引起变形弯曲等情况；
⑩完成焊接后进行全面质量检验包括尺寸公差外观缺陷等不合格品需返修；
⑪对于有防腐要求场合还需对弯头表面进行镀锌喷漆处理增强耐候性能；
⑫最后整理加工现场清理废料保持工作区域整洁有序迎接下一批次生产。
桥架弯头怎么做-桥架弯头的做法图解
桥架弯头怎么做?桥架弯头的做法图解电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形 (另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a 值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：制作方法同第二层弯头f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架直角弯头90度制作最简单方法
桥架直角弯头90度制作最简单方法在桥架系统中，直角弯头90度的制作是一项常见且重要的任务。
这种弯头用于改变桥架系统中电缆、管道等设备的走向，并且通常需要满足一定的强度和稳定性要求。
下面是制作直角弯头90度的最简单方法，包括材料选择、制作步骤和注意事项。
一、材料选择1.桥架材料：桥架通常使用的是金属材料，如钢或铝合金。
根据具体的需求和工程要求，选择合适的桥架材料。
2.工具：制作直角弯头需要一些基本的工具，如电动锯、钳子、打磨机、焊接机、量具等。
3.弯头连接件：为了将直线桥架转换成直角弯头，需要使用一些连接件，如角钢连接件、弯头接头等。
二、制作步骤1.测量和计划：首先，根据实际需求和具体工程情况，测量桥架系统中需要制作直角弯头90度的位置和长度。
然后，根据测量结果制定制作计划。
2.切割桥架：使用电动锯或其他适当的工具，按照设计要求将桥架管材切割成合适的长度。
3.弯曲桥架：将桥架管材放置在弯管机等设备上，根据设计要求将其弯曲成90度的角度。
在弯曲时，需要注意受力均匀和弯曲半径符合规范要求。
4.焊接连接件：根据实际需要，选择适当的连接件，并使用焊接机将它们连接到桥架管材上。
焊接时需要注意保持连接件和桥架管材的稳定。
5.打磨和涂装：使用打磨机对焊接处进行打磨，使其表面光滑。
然后，根据需要进行涂装，以增加耐腐蚀性能和外观质量。
三、注意事项1.安全第一：在制作直角弯头过程中，必须注意安全。
戴上适当的防护装备，并确保工作区域清洁、整洁。
2.精确测量：测量是制作直角弯头的关键环节，必须准确测量长度、弯曲角度等参数。
因此，使用精确测量工具，并对测量结果进行验证。
3.控制弯曲半径：直角弯头的弯曲半径对强度和稳定性极其重要。
因此，在弯曲桥架管材时，必须控制弯曲半径，以确保满足规范要求。
4.合理焊接：正确的焊接是保证直角弯头质量的关键。
根据材料和连接件的不同，选择适当的焊接方法和参数，并确保焊接处牢固可靠。
5.表面处理：直角弯头的表面处理对于延长使用寿命和提高外观质量很重要。
桥架弯头的制作方法
桥架弯头的制作方法桥架弯头是一种用于电力、通信、照明等行业中的电缆线路敷设的重要组件。
它的制作方法对于保证线路的稳定运行和安全使用至关重要。
本文将介绍桥架弯头的制作方法。
一、材料准备制作桥架弯头所需的材料主要包括：钢板、螺栓、螺母、垫圈、焊条等。
钢板应具备足够的强度和耐腐蚀能力，一般选用镀锌钢板或不锈钢板。
螺栓、螺母、垫圈等配件则应选用优质的标准件，以确保桥架弯头的稳固性和可靠性。
二、制作步骤1. 制作弯头外壳根据设计要求和实际需要，将钢板按照所需尺寸剪裁成所需形状，一般为矩形或圆弧形。
然后，将剪裁好的钢板进行弯曲或滚弧加工，使之成为弯头的外壳形状。
弯曲或滚弧加工的方法可以根据具体情况选择，确保外壳的形状和尺寸符合要求。
2. 安装连接件在弯头外壳的两端，通过焊接或螺栓连接的方式安装连接件。
焊接时，应注意焊接工艺和焊接质量，确保连接牢固。
螺栓连接时，应选择合适的螺栓规格和螺母，适当加装垫圈，使连接紧固可靠。
3. 补强结构为了增强桥架弯头的刚度和稳定性，可以在外壳内部加装补强结构。
补强结构一般采用钢板或钢角等材料，通过焊接或螺栓连接的方式固定在外壳内部。
补强结构的形式和布置应根据实际需要进行设计，以提高桥架弯头的整体强度和稳定性。
4. 表面处理桥架弯头制作完成后，应进行表面处理，以增加其耐腐蚀性和美观性。
一般采用热镀锌、喷涂或电镀等方式进行表面处理。
热镀锌是常用的方法，可以有效防止钢材的腐蚀，延长桥架弯头的使用寿命。
5. 质量检验制作完成的桥架弯头应进行质量检验。
检查外壳的尺寸和形状是否符合设计要求，焊接或螺栓连接是否牢固可靠，表面处理是否完整，补强结构是否合理等。
同时，还应进行弯头的负载试验，以确保其能够承受设计荷载。
以上就是桥架弯头的制作方法。
制作桥架弯头需要合理选择材料，按照一定的步骤进行加工和连接，同时进行质量检验，以确保制作出的桥架弯头符合要求。
桥架弯头作为电缆线路敷设的重要组件，其制作质量的好坏直接关系到线路的安全和可靠运行。
桥架平弯90度制作方法
桥架90度弯头制作方法如下：
1、桥架弯曲后的底边长，与桥架宽度同长即可，但范围控制在400毫米以内；在桥架侧帮上划出相对于底边的两条垂直线。
2、画出的两条垂直线分别做为两个等腰三角形的中分线。
将此等腰三角形切掉后，弯曲桥架即可得两45°弯形成的90°桥架弯头。
3、90度的弯头在桥架弯头制作过程中，非常的常见，它又分为两种: 桥架90度水平弯头和桥架90度垂直弯头。
分支架是由主桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。
常用的弯头种类包括水平弯头90°、上下跳弯45°、垂直上下弯头、水平三通等。
桥架水平45度弯头做法（图解）
桥架水平45度弯头做法（图解）今天就来给大家分享下桥架水平45度弯头做法。
此次我做的这个桥架为两个水平45度组成的之字弯，偏移为30公分。
偏移尺寸×1.414=偏移斜边长度30×1.414=42.42▼图一：图一为500X200桥架托盘底部。
45度的切法为，宽度×0.8（500X0.8）=400我们在桥架上将400MM平均分开画出三条线，每条线的距离为200MM,然后在中间线的某一头画一条斜线到边线的对角那头，这个可以随便哪个角都可以，没具体要求。
接下来就是切割方法的介绍了！图一红色线的地方是桥架托盘底部的切法，红线1没什么可以说明的，按着斜线位置来切就好！红线2,并不是左右桥架都需要切的，200MM或以下桥架是不用切的，只有大于200MM的桥架才需要切掉这一部分，具体为什么我就不详细说明了，大家可以在实践中找到答案！红线2画法：在红线一大概四分之三的地方斜着画，与另一条边线距离10到15公分的地方为终点，这剩下的10到15公分是用来上螺丝固定的。
所以大于200mm的桥架才需要切！图中原本已经切好的，怕大家看不清楚所以用画图工具画了下，这样大家可以看得更清楚一点！▼图二：▼图三：500为桥架宽度，200为中间线与边线距离▼图四：图中红色线所标的地方为桥架所需要切割的地方，特别需要注意的黄色虚线部分，这里原本是不需要切的，但考虑到桥架较厚，这里又是折合点，所以我习惯切条痕迹出来这样就可以轻松折合了！▼图五：桥架边框具体切法，注意有切痕的地方，不要切的太深，以免折合的时候弄断了！▼图六：桥架边框不要些的另一面中间线，需要切个V口，这个V口要大于90度，如果这里不切V口，折合的时候这一面就会变形的，所以要注意一下！▼图七：如果两个角同时切的画，那第一个画法和切法和另一个的切法是反过来的！偏移斜长度怎么算呢？比如我知道我偏移的距离是30公分，这里切的又是45度，所以用30乘以1.414，得到的就是偏移斜长度！这样斜长度的具体画法为，其中一个角画的中间线，与另一个角画的相邻边线，这就是斜长度。
桥架制作教程之水平90度弯头制作方法
桥架制作教程之水平90度弯头制作方法1:水平90度
2:水平正三通
3:垂直上弯通
4：水平45度
今天给大家带来一篇水平90度制作方法：（材料尺寸为100X100）第一步：测量出自己需要的弯头尺寸长度以免做好之后需要裁剪一次。
第二步：如图
在自己需要的长度划垂直线，然后左右各取9.5（此处是以10公分桥架为例，因市面上大部分100x100桥架都缩水0.5）然后在9.5位置向前后取出10公分和4公分如图中红线标记处所例
那上面的4公分又是怎么得来的呢？
其实是根据等腰直角三角形的斜长公式计算得来的，高度乘以1.414，就像我们计算45度爬坡弯那样，高度乘以1.414，而我们现
在这里则是宽度乘以1.414（10×1.414），得出来的这个就是成品中的内斜长度了。
注意留出螺丝固定位置如图中黑色梯形！
第三步：如图
侧面画出水平90度内角和底双竖黄线为内角，单横黄线为底
90度后角记得标，后面做双45度斜切处理
第四步：开始切割，需要怎么割的我在图中都有标注，不明白的留言给我。
切割完成的样本
制作完成的样本
下面把未标注的图放上有不懂得参照一下底部
侧面
对于其他桥架的又该怎么做？怎么画线呢？
比如上方200的桥架，我们取10公分来做这个桥架弯头的内弯部分就好了，如果用200来做弯头的话，那内弯就会显得有点过大，所以我们只需要用100桥架的做法来做就好！。
桥架30度上下爬坡弯头制作方法
桥架30度上下爬坡弯头制作方法桥架30度上下爬坡弯头制作方法一、前言桥架是一种用于支撑电缆、管道等设备的金属构件，常用于建筑物内部或室外。
在实际工程中，由于地形和场地限制，桥架需要进行弯曲处理以适应不同的路线和角度。
本文将介绍如何制作30度上下爬坡弯头。
二、材料准备1. 钢管：直径为3英寸（约76.2毫米），壁厚为4毫米的无缝钢管。
2. 弯头模具：根据所需角度定制的弯头模具。
3. 焊接设备：包括氩弧焊机、切割机等。
4. 手工工具：包括锤子、扳手、千斤顶等。
三、制作过程1. 制作模板首先，根据所需角度和半径，在木板上画出相应的图案，并按照图案切割出合适大小的木板。
然后，将木板固定在平整的工作台上，并用锤子和千斤顶将其塑形成所需角度和半径的模板。
2. 切割钢管根据所需长度和角度，在钢管上用钢笔或铅笔标出切割线。
然后，用切割机将钢管沿着标记线切割成所需长度。
注意，切割时需要保证切口平整、无毛刺。
3. 弯曲钢管将切好的钢管放入弯头模具中，并用千斤顶将其压制成所需角度和半径的形状。
注意，弯曲时需要均匀施力，避免出现变形或裂纹。
4. 焊接将弯曲好的钢管与模板对齐，并用扳手固定在模板上。
然后，在焊接前，先用氩弧焊机进行预热处理。
最后，将焊接点进行打磨和涂漆处理。
四、注意事项1. 制作过程中需要注意安全，避免发生意外事故。
2. 切割和弯曲钢管时要保证精度和质量，避免出现偏差或损坏。
3. 焊接时要保证焊缝牢固、美观，并进行防腐处理。
4. 制作完成后要进行检查和测试，确保符合设计要求并能够正常使用。
五、总结本文介绍了制作桥架30度上下爬坡弯头的方法，包括材料准备、制作过程、注意事项等方面。
制作过程中需要注意安全、精度和质量，确保制作出符合设计要求和实际使用的优质产品。
玻璃钢桥架弯头制作方法
玻璃钢桥架弯头制作方法
玻璃钢桥架弯头是一种在管道中常用的弯头设计,通常用于改变管道的方向或流量。
以下是玻璃钢桥架弯头的制作方法。
步骤一:准备材料
首先,需要准备材料,包括玻璃钢弯头、橡胶圈、夹具、扳手等。
其中,玻璃钢弯头需要根据使用场合和直径进行选择。
步骤二:测量尺寸
在制作玻璃钢桥架弯头前,需要先测量管道的尺寸,并根据测量结果选择适
当的玻璃钢弯头和橡胶圈的尺寸。
步骤三:安装夹具
在安装夹具之前,需要将玻璃钢弯头和橡胶圈按照正确的方式安装到管道上。
夹具是一种用于固定橡胶圈的装置,通常使用扳手将其安装到管道上。
步骤四:连接橡胶圈
安装完夹具后,需要将橡胶圈与玻璃钢弯头进行连接。
通常使用扳手将橡胶圈压入玻璃钢弯头中,并确保其紧密贴合。
步骤五:调整橡胶圈
在连接好橡胶圈后,需要检查其位置是否正确。
如果发现橡胶圈的位置不正确,需要进行调整。
通常可以使用夹具进行调整,确保橡胶圈放置在正确的位置。
步骤六:测试橡胶圈
完成安装后,需要对玻璃钢桥架弯头进行测试。
通常使用扳手检查橡胶圈的密封性,确保其能够防止液体或气体从弯头中泄漏。
玻璃钢桥架弯头的制作方法需要仔细测量和准备材料,并按照正确的方式安
装和调整橡胶圈。
这些步骤都非常重要,能够确保弯头具有良好的密封性和性能。
90度桥架水平弯头制作方法
90度桥架水平弯头制作方法
90度桥架水平弯头是用于连接桥架管道的一个重要元件，其制作方法主要包括如下步骤：
1.准备材料：钢管、弯头模具、锤子、电焊机、砂纸等工具和材料。
2.将钢管截成所需长度，注意要留出足够的余量进行弯曲。
3.将弯头模具固定在工作台上，并将钢管放入模具中，将其固定住。
4.用锤子轻敲钢管，使其沿着弯头模具的弧形缓慢弯曲。
需要注意的是，在弯曲的过程中要掌握好力度和速度，以避免钢管产生裂纹或变形。
5.待钢管完成弯曲后，使用砂纸将其表面打磨光滑，以便后续的加工和焊接。
6.将弯头与其他管道连接部件进行对接，使用电焊机进行焊接。
在焊接的过程中，需要注意焊接的位置与角度，以确保焊接牢固且不易出现漏气或渗漏的情况。
7.焊接完成后，使用砂纸将焊接处进行打磨，以便后续的涂漆和维护。
以上就是制作90度桥架水平弯头的主要步骤，需要注意的是，制作过程中需要掌握好加工和焊接的技巧，以确保制作出来的弯头符合要求并具有良好的使用效果。
玻璃钢桥架弯头制作方法
玻璃钢桥架弯头制作方法一、引言玻璃钢桥架是一种常用的电缆敷设工程材料，具有重量轻、强度高、耐腐蚀等优点。
而弯头则是玻璃钢桥架系统中的关键组件，用于实现电缆在不同方向上的转弯。
本文将介绍玻璃钢桥架弯头的制作方法。
二、材料准备制作玻璃钢桥架弯头所需的材料包括玻璃纤维布、环氧树脂、固化剂、填料等。
玻璃纤维布是玻璃钢制品的基材，具有良好的强度和耐腐蚀性；环氧树脂是一种常用的粘结剂，能够提供优异的粘结性能；固化剂用于促进环氧树脂的固化过程；填料则用于增加弯头的强度和硬度。
三、制作步骤1. 制作模具：根据弯头的尺寸要求，制作相应尺寸的模具。
模具可以使用木板或者金属材料制作，确保模具的内部光滑平整，以便于后续操作。
2. 涂抹分离剂：在模具表面涂抹一层分离剂，以防止玻璃纤维布与模具粘连。
3. 制作玻璃钢布料：将玻璃纤维布剪裁成适当的尺寸，根据弯头的形状进行调整。
然后将玻璃纤维布放置在平整的工作台上。
4. 配制环氧树脂：按照环氧树脂的配比要求，将环氧树脂与固化剂混合均匀。
可以根据需要添加适量的填料，以提高弯头的强度。
5. 填充玻璃纤维布：将配制好的环氧树脂均匀地涂抹在玻璃纤维布上，确保布料被充分浸润。
同时要注意控制环氧树脂的用量，以免过多。
6. 摆放玻璃纤维布：将涂有环氧树脂的玻璃纤维布摆放在模具内部，根据需要进行叠加，以增加强度。
7. 整形和固化：使用刮刀等工具，将玻璃纤维布整形成所需的弯头形状。
然后将整个模具放置在通风良好的地方，进行固化。
固化时间根据环氧树脂的性质和环境温度而定。
8. 切割和修整：固化后，取出弯头并进行切割和修整，使其达到预期的尺寸和外形要求。
9. 表面处理：对弯头的表面进行打磨和抛光，以提高其外观质量和光滑度。
10. 检验和包装：对制作完成的玻璃钢桥架弯头进行检验，确保其质量符合要求。
然后进行包装，以便运输和存储。
四、注意事项1. 在制作过程中，要注意个人防护，避免接触环氧树脂和固化剂对皮肤和呼吸系统造成伤害。
桥架水平弯头90度弯头制作方法
桥架水平弯头90度弯头制作方法一、简介水平弯头是桥架系统中常见的管道连接元件，用于改变管道的方向。
本文将介绍桥架水平弯头的制作方法，包括材料准备、加工工艺和安装步骤等。
二、材料准备1. 钢板：选择合适厚度的优质钢板作为水平弯头的材料，常用的钢板有Q235、Q345等。
2. 弯头模具：根据水平弯头的直径和弯曲角度，制作相应的弯头模具，确保弯头的尺寸和形状符合要求。
3. 齿轮、链条等工具：用于驱动弯头模具，实现弯曲加工。
三、加工工艺1. 材料切割：根据设计要求，使用切割机等工具将钢板切割成所需尺寸的矩形片。
2. 弯头模具调整：根据水平弯头的直径和弯曲角度，调整弯头模具，确保弯头的尺寸和形状与设计要求一致。
3. 弯曲加工：将切割好的钢板放入弯头模具中，通过驱动齿轮和链条等工具，使钢板在弯头模具的作用下，逐渐弯曲成90度的弯头形状。
4. 补强加工：为了增加水平弯头的强度和稳定性，可以在弯头两侧焊接补强筋或加装连接板。
四、安装步骤1. 安装支架：首先确定水平弯头的安装位置，按照设计要求安装桥架支架，确保支架牢固可靠。
2. 安装水平弯头：将制作好的水平弯头放置在支架上，通过螺栓等连接件将其固定在支架上，并确保水平弯头与其他管道连接件的配合良好。
3. 检查和测试：安装完成后，对水平弯头进行检查和测试，确保其安装正确、无漏水和无松动等问题。
五、注意事项1. 制作水平弯头时，应注意保护好自己的安全，正确使用切割机、焊接机等设备，并佩戴好个人防护装备。
2. 制作过程中，应严格按照设计要求进行操作，确保水平弯头的尺寸、形状和角度符合要求。
3. 安装水平弯头时，应仔细检查和测试，确保其与其他管道连接件的配合良好，避免出现漏水、松动等问题。
六、总结本文介绍了桥架水平弯头90度弯头的制作方法，包括材料准备、加工工艺和安装步骤等。
制作水平弯头需要选择优质的钢板材料，制作合适尺寸的弯头模具，并通过驱动工具将钢板加工成所需的90度弯头形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥架弯头制作教程
在工程建筑中，桥架必须绕行各种各样管路或伴随着构造翻弯，造成弯管的制做安裝总数非常大，且经常因为装修吊顶内室内空间比较有限，弯管款式不确定性，给数据信息精确测量产生了巨大的麻烦，通常必须不断登高作业精确测量。
对于传统式桥架弯头制做安裝中存有的高效率劣等难题，制造行业在改建工程中科技创新产品研发了发明专利：工程项目自主创新弯头制作安裝加工工艺，运用电缆桥架两边挡雨板为轴，叠成各种各样视角。
落实措施对策以下：
一，针对新式弯头的研制
1、保证弯头组对调节角度时可以轻松转动。
将两侧改为圆弧：
2、通过上返最大90°及下返最大90°，确定桥架两侧护板圆弧长度，即桥架高度：
3、通过对本工程所测量的现场弯头角度分析汇总，确定圆弧处丝孔分部及个数：
4、为了保证弯头连接处底面可以封堵，在弯头底板处预留丝孔：
5、两组弯头组对设计效果图：
6、样品实例：
实施效果：通过上述对策的实施，可以满足桥架返弯要求。
二，对于弯头相接处底版及档板丝孔的堵漏
1、采用与电缆桥架一致的板才制做连板；
2、依据弯头视角明确底边连板丝孔的间距；
3、侧边堵漏板为四个丝孔；
4、连板边沿不可以出現毛边，以防刮伤电缆线。
侧面封板
底面封板
当采用封闭式桥架时，要求安装侧面封板，且配齐丝帽：
安装底面封板时，需先将底面封板折成与弯头一致角度后，再用桥架丝紧固：实施效果：侧面封板及底面封板均可以量产，且封板与弯头之间连接严密。
新式弯头与传统弯头制作安装方法相比，具有施工简便、现场安装难度小的优势，规避了高处反复测量数据，更加安全可靠，而且安装及观感质量也得到了显著提高。
