为什么截止阀都是低进高出

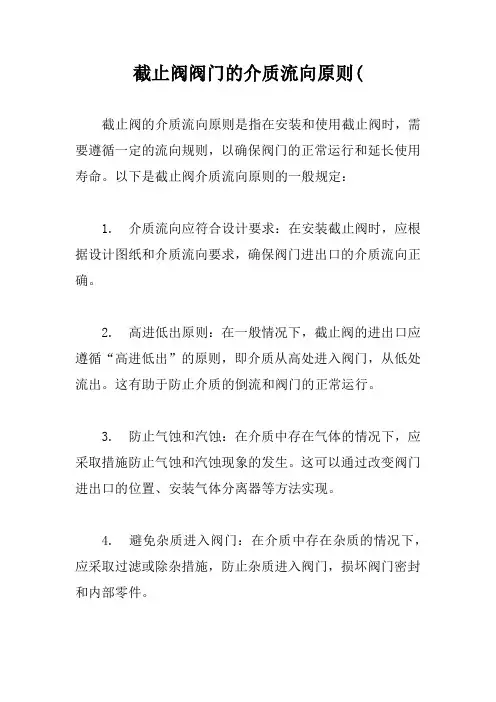

截止阀阀门的介质流向原则(
截止阀阀门的介质流向原则(
截止阀的介质流向原则是指在安装和使用截止阀时，需要遵循一定的流向规则，以确保阀门的正常运行和延长使用寿命。
以下是截止阀介质流向原则的一般规定：
1. 介质流向应符合设计要求：在安装截止阀时，应根据设计图纸和介质流向要求，确保阀门进出口的介质流向正确。
2. 高进低出原则：在一般情况下，截止阀的进出口应遵循“高进低出”的原则，即介质从高处进入阀门，从低处流出。
这有助于防止介质的倒流和阀门的正常运行。
3. 防止气蚀和汽蚀：在介质中存在气体的情况下，应采取措施防止气蚀和汽蚀现象的发生。
这可以通过改变阀门进出口的位置、安装气体分离器等方法实现。
4. 避免杂质进入阀门：在介质中存在杂质的情况下，应采取过滤或除杂措施，防止杂质进入阀门，损坏阀门密封和内部零件。
5. 防止介质倒流：在安装截止阀时，应确保阀门进出口的介质流向正确，以防止介质倒流。
如果需要实现介质倒流，应安装逆止阀等设备。
6. 考虑温度和压力：在选择和安装截止阀时，应考虑介质的温度和压力，确保阀门能够承受工作条件下的温度和压力。
总之，截止阀的介质流向原则应综合考虑设计要求、工作条件、防止故障等多个方面，以确保阀门的正常运行和延长使用寿命。
在实际应用中，应根据具体情况进行流向设计和安装。

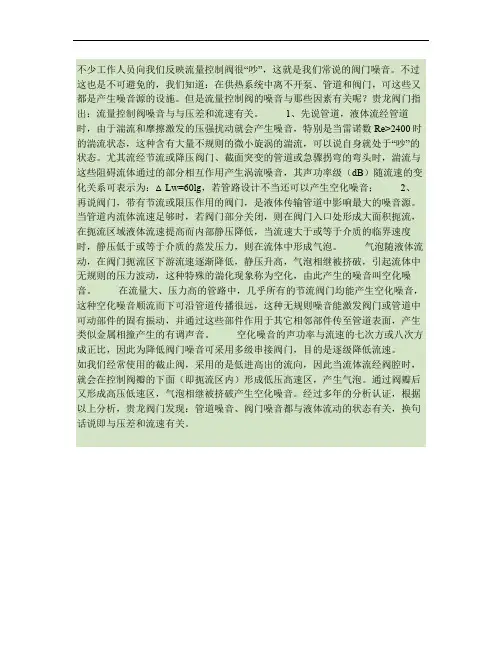

流量控制阀噪音与压差和流速有关要点
不少工作人员向我们反映流量控制阀很“吵”，这就是我们常说的阀门噪音。
不过这也是不可避免的，我们知道：在供热系统中离不开泵、管道和阀门，可这些又都是产生噪音源的设施。
但是流量控制阀的噪音与那些因素有关呢？贵龙阀门指出：流量控制阀噪音与与压差和流速有关。
1、先说管道，液体流经管道时，由于湍流和摩擦激发的压强扰动就会产生噪音，特别是当雷诺数Re>2400时的湍流状态，这种含有大量不规则的微小旋涡的湍流，可以说自身就处于“吵”的状态。
尤其流经节流或降压阀门、截面突变的管道或急骤拐弯的弯头时，湍流与这些阻碍流体通过的部分相互作用产生涡流噪音，其声功率级（dB）随流速的变化关系可表示为：△Lw=60lg，若管路设计不当还可以产生空化噪音；2、再说阀门，带有节流或限压作用的阀门，是液体传输管道中影响最大的噪音源。
当管道内流体流速足够时，若阀门部分关闭，则在阀门入口处形成大面积扼流，在扼流区域液体流速提高而内部静压降低，当流速大于或等于介质的临界速度时，静压低于或等于介质的蒸发压力，则在流体中形成气泡。
气泡随液体流动，在阀门扼流区下游流速逐渐降低，静压升高，气泡相继被挤破，引起流体中无规则的压力波动，这种特殊的湍化现象称为空化，由此产生的噪音叫空化噪音。
在流量大、压力高的管路中，几乎所有的节流阀门均能产生空化噪音，这种空化噪音顺流而下可沿管道传播很远，这种无规则噪音能激发阀门或管道中可动部件的固有振动，并通过这些部件作用于其它相邻部件传至管道表面，产生类似金属相撞产生的有调声音。
空化噪音的声功率与流速的七次方或八次方成正比，因此为降低阀门噪音可采用多级串接阀门，目的是逐级降低流速。
如我们经常使用的截止阀，采用的是低进高出的流向，因此当流体流经阀腔时，就会在控制阀瓣的下面（即扼流区内）形成低压高速区，产生气泡。
通过阀瓣后又形成高压低速区，气泡相继被挤破产生空化噪音。
经过多年的分析认证，根据以上分析，贵龙阀门发现：管道噪音、阀门噪音都与液体流动的状态有关，换句话说即与压差和流速有关。
截止阀安装低进高出和高进低出有什么不同
截止阀安装低进高出和高进低出有什么不同
双击自动滚屏发布者：admin 发布时间：2012-4-17 13:36:47 阅读：1146次【字体：大中小】
在截止阀安装的时候，经常会发愁，安装方向不知道是低进高出还是高进低出，在此我给大家做个整理：普通的截止阀都是低进高出，但考虑到泄漏的因素，高压、DN100以上的截止阀也采用高进低出安装方式；
0 高进低出可以较好的防内漏，但开启压力一般都比较大。
低出高进截止阀相对来讲容易开启，但内漏问题较前者要大些；所以说呢，可以从密封的严密性和开启阀门的省力角度考虑阀门的安装方向
天津塘沽阀门有限责任公司（原天津市塘沽阀门厂）网络信息部。

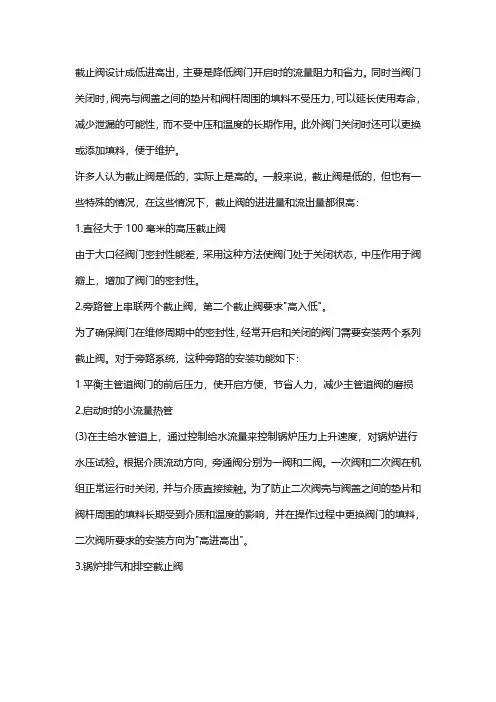

截止阀的结构设计成低进高出有什么作用
截止阀设计成低进高出，主要是降低阀门开启时的流量阻力和省力。
同时当阀门关闭时，阀壳与阀盖之间的垫片和阀杆周围的填料不受压力，可以延长使用寿命，减少泄漏的可能性，而不受中压和温度的长期作用。
此外阀门关闭时还可以更换或添加填料，便于维护。
许多人认为截止阀是低的，实际上是高的。
一般来说，截止阀是低的，但也有一些特殊的情况，在这些情况下，截止阀的进进量和流出量都很高：1.直径大于100毫米的高压截止阀由于大口径阀门密封性能差，采用这种方法使阀门处于关闭状态，中压作用于阀瓣上，增加了阀门的密封性。
2.旁路管上串联两个截止阀，第二个截止阀要求"高入低"。
为了确保阀门在维修周期中的密封性，经常开启和关闭的阀门需要安装两个系列截止阀。
对于旁路系统，这种旁路的安装功能如下：1平衡主管道阀门的前后压力，使开启方便，节省人力，减少主管道阀的磨损2.启动时的小流量热管(3)在主给水管道上，通过控制给水流量来控制锅炉压力上升速度，对锅炉进行水压试验。
根据介质流动方向，旁通阀分别为一阀和二阀。
一次阀和二次阀在机组正常运行时关闭，并与介质直接接触。
为了防止二次阀壳与阀盖之间的垫片和阀杆周围的填料长期受到介质和温度的影响，并在操作过程中更换阀门的填料，二次阀所要求的安装方向为"高进高出"。
3.锅炉排气和排空截止阀锅炉排气阀和空截止阀仅用于锅炉的启动和供水过程，开合频率小，但由于密封不严，往往造成工作液的流失，因此，为了提高密封的严密性，一些发电厂"高进低出"的安装方向。
4.电磁快断阀如果电磁破速阀也是工作流体从下部进入，上部流出，作用在电磁破速阀瓣下部的燃油很强，电磁破速阀的重锤比它小得多电磁断速阀的作用是快速关闭，快速切断燃油供应。
电磁断速阀的结构与截止阀类似，因此如果工作液从下部进入快断阀，重锤产生的扭矩小于燃油压力产生的扭矩，断速阀运动时无法切断燃油，因此达不到预期目的。
阀门的正装与反装
阀门的正装与反装截止阀有方向性，装设时应顺差阀壳上的箭头，即按照正方向安装。
但是，特殊阀门在就位时就不同，有些阀门正装，有些阀门反装，这主要依据阀门的内部结构、工作原理、介质的特性及管径大小来确定。
下面介绍减压阀的气动阀的安装方向。
1、减压阀的安装方向。
波纹管式减压阀用于水或蒸汽管道时，波纹管应向下安装，即反向安装，介质在阀体内为高进低出，用于压缩空气管道时，要正向安装，波纹管向上，介质在阀体内为低进高出，以避免气体直接冲击阀芯。
调整减压阀前后的压力差，是借助阀体顶部的调节螺丝，当顺时针旋进螺丝时，可将阀后压力调大；逆时针退出调节螺丝时，可将阀后压力调小。
这与普通阀门的开启及关闭旋转方向正好相反，不可按常规进关操作执行。
2、气动薄膜调节阀，简称气动阀，主要由气动执行器和调节阀两部分组成，执行器有正作用和反作用之分，调节阀的阀芯有正装和反装之分，气动阀上的箭头方向必须与介质流向一致，如果按一般节流阀或截止阀低进高出的原则来确定气动阀的安装方向，将会发生错误。
例如，直通单座气动阀的阀芯斜面，总是迎着介质流向，而与阀芯的低进高出无关。
介质对于直通双座式气动阀，由于阀体内有两个阀座和阀芯，当阀丁上下移动时，即能改变阀座与阀芯之间的流通面积。
由于阀芯为双导向结构，所以，这种气动阀有正装与反装两种装配形式。
直通单座式所动阀就截然不同，当直径等于或大于25mm 时，阀芯为双导向，可根据需要使用正装或反装；当直径小于25mm 时，阀芯是单导向，只能正装，不能反装。
由于气动阀的膜片受气作用的方向不同，阀座和阀芯的相互位置不同，气动阀可分为正作用气关阀、正作用气开阀、反作用气关阀、反作用气开阀等几种。
反以安装时应注意，不要装错，尤其是装设供气管道时，管道的交接处要正确，安装错了就会造成气动阀不能正常工作，需要气动阀关闭时，反而被开启；需要气动阀开启时，反而被关闭。
所以，施工前一定要看清楚管道安装流程图，认准气源接口才可安装。

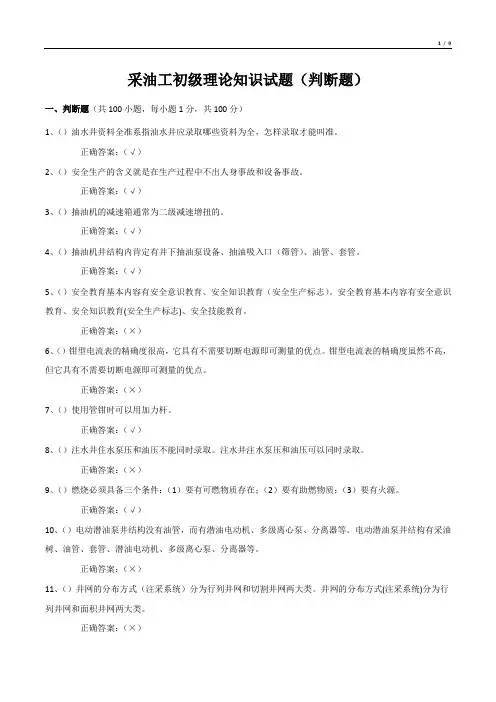

采油工初级理论知识试题(判断题)
采油工初级理论知识试题（判断题）一、判断题（共100小题，每小题1分，共100分）1、（）油水井资料全准系指油水井应录取哪些资料为全，怎样录取才能叫准。
正确答案：（√）2、（）安全生产的含义就是在生产过程中不出人身事故和设备事故。
正确答案：（√）3、（）抽油机的减速箱通常为二级减速增扭的。
正确答案：（√）4、（）抽油机井结构内肯定有井下抽油泵设备、抽油吸入口（筛管）、油管、套管。
正确答案：（√）5、（）安全教育基本内容有安全意识教育、安全知识教育（安全生产标志）。
安全教育基本内容有安全意识教育、安全知识教育(安全生产标志)、安全技能教育。
正确答案：（×）6、（）钳型电流表的精确度很高，它具有不需要切断电源即可测量的优点。
钳型电流表的精确度虽然不高，但它具有不需要切断电源即可测量的优点。
正确答案：（×）7、（）使用管钳时可以用加力杆。
正确答案：（√）8、（）注水井住水泵压和油压不能同时录取。
注水井注水泵压和油压可以同时录取。
正确答案：（×）9、（）燃烧必须具备三个条件：（1）要有可燃物质存在；（2）要有助燃物质；（3）要有火源。
正确答案：（√）10、（）电动潜油泵井结构没有油管，而有潜油电动机、多级离心泵、分离器等。
电动潜油泵井结构有采油树、油管、套管、潜油电动机、多级离心泵、分离器等。
正确答案：（×）11、（）井网的分布方式（注采系统）分为行列井网和切割井网两大类。
井网的分布方式(注采系统)分为行列井网和面积井网两大类。
正确答案：（×）12、（）抽油机的游梁只是承担驴头重量的：游梁可前、后移动调节。
抽油机的游梁主要是承担驴头重量和连杆拉力的；游梁可前、后移动调节。
正确答案：（×）13、（）石油主要由碳、氧元素组成。
石油主要由碳、氢元素组成。
正确答案：（×）14、（）日注水量是指油田实际日注入油层的水量，是衡量油田实际注水能力的重要指标。
截止阀阀门的介质流向原则(
截止阀阀门的介质流向原则(
（实用版）
目录
1.截止阀的定义和用途
2.截止阀的选用原则
3.截止阀的流向标准
4.截止阀的安装方向
5.结论
正文
截止阀是一种强制密封式阀门，用于要求介质由下而上通过阀座的场合，它具有耐用、开启高度不大、制造容易、维修方便等优点，适用于中
低压和高压介质。
在选用截止阀时，应根据阀门的用途、工作压力、介质
性质等因素进行选择，以确保阀门的密封性能和流通能力。
截止阀的流向标准是指阀门在安装时，介质的流入和流出方向。
一般来说，截止阀有两种流向，分别是高进低出和低进高出。
高进低出多见于DN2200mm 公称尺寸的阀门，低进高出则多见于 DN150mm 公称尺寸的阀门。
在安装截止阀时，应根据阀门的流向标准确定安装方向，以确保阀门的正
常使用。
此外，截止阀在安装时，还需要注意安装方向。
一般来说，截止阀只
能单向流通，因此在安装时，应确保阀门的进水口和出水口的方向正确，以避免介质倒流造成的不良后果。
第1页共1页。
阀门的正装与反装_曹民生
截止阀（图!）有方向性，装设时应顺着阀壳上的箭头，即按照正方向安装。
但是，特殊阀门在就位时就不同，有些阀门正装，有些阀门反装，这主要依据阀门的内部结构、工作原理、介质的特性及管径大小来确定。
下面介绍减压阀（图"）和气动阀的安装方向。
!#减压阀的安装方向。
波纹管式减压阀用于给水或蒸汽管道时，波纹管应向下安装，即反向安装，介质在阀体内为高进低出。
用于压缩空气管道时，要正向安装，波纹管向上，介质在阀体内为低进高出，以避免气体直接冲击阀芯。
调整减压阀前后的压力差，是借助阀体顶部的调节螺丝，当顺时针旋进螺丝时，可将阀后压力调大；反时针退出调节螺丝时，可将阀后压力调小。
这与普通阀门的开启及关闭旋转方向正好相反。
不可按常规开关操作执行。
"#气动薄膜调节阀简称气动阀，主要由气动执行器和调节阀两部分组成，执行器有正作用和反作用之分，调节阀的阀芯有正装和反装之分。
气动阀上的箭头方向必须与介质流向一致，如果按一般节流阀或截止阀低进高出的原则来确定气动阀的安装方向，将会发生错误。
例如，直通单座气动阀的阀芯斜面，总是迎着介质流向，而与阀芯的低进高出无关系。
阀芯斜面与介质流向的关系见图$。
对于直通双座式气动阀，由于阀体内有两个阀座和阀芯，当阀杆上下移动时，即能改变阀座与阀芯之间的流通面积。
由于阀芯为双导向结构，所以，这种气动阀有正装和反装两种装配形式。
直通单座式气动阀就截然不同，当直径等于或大于"%&&时，阀芯为双导向，可根据需要使用正装或反装；当直径小于"%&&时，阀芯是单导向，只能正装，不能反装。
由于气动阀的膜片受气压作用的方向不同，阀座和阀芯的相互位置不同，气动阀可分为正作用气关阀、正作用气开阀、反作用气关阀、反作用气开阀等几种。
所以安装时应注意，不要装错，尤其是装设供气管道时，管道的交接处要正确，安装错了就会造成气动阀不能正常工作，需要气动阀关闭时，反而被开启；需要气动阀成通路时，反而被关闭。
截止阀知识详解
截止阀概述截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。
阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
依据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有特别牢靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，特别适合于对流量的调整。
因此，这种类型的截流截止阀阀门特别适合作为切断或调整以及节流用。
工作原理截止阀，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造简单，修理便利，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻挡介质流通。
截止阀只许介质单向流淌，安装时有方向性。
截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封牢靠性不强。
丝扣截止阀图解截止阀工作原理及特性阀门对其所在的管路中的介质起着切断和节流的重要作用,截止阀作为一种极其重要的截断类阀门,其密封是通过对阀杆施加扭矩,阀杆在轴向方向上向阀瓣施加压力,使阀瓣密封面与阀座密封面紧密贴合,阻挡介质沿密封面之间的缝隙泄漏。
截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。
截止阀启闭过程中启高度较小,易于流量的调整,且制造修理便利,压力适用范围广。
与工业生产中另外一种常用的截断类阀门一一闹阀相比,从结构上来说,截止阀比前者简洁,便于制造和修理。
从使用寿命上来说,截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与_座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全全闭过程中阀瓣行程小,其高度相对闹阀较小。
截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流淌阻力大,造成流体动力在管路中损失较大。
截止阀结构,截止阀设计标准
截止阀结构，截止阀设计标准截止阀是一种特别常见的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量．截止阀适用压力、温度范围很大,但一般用于中、小口径的管道。
截止阀结构原理：1，截止阀进口和出口的中心位于同一直线上，流体流动时呈现像一个S形的球体，因此也被被称为球形截止阀。
2，当阀杆的阀座朝底部密封面下降压住时，介质停止流动；阀杆上升时，介质从下方往上方流道而过。
截止阀安装时一般有方向要求，管路中介质的流向一般由下向上流过阀座口，就是我们常说的所谓“低进高出”，这样的目的是为了减少流体阻力，使开启省力和关闭状态下阀杆、填料涵部分不与介质接触，保证阀杆和填料涵不致损坏和泄漏。
阀结构图名称截止阀结构形式截止阀设计标准典型锻钢截止阀1、流道JB/T 7746-1995：缩孔BS5352-1999：通孔或缩孔（CL150~800）；通孔（Cl1500）JPI-7S-36-1999：通孔2、阀体和阀盖的连接：法兰、螺纹或焊接3、连接端JB/T 7746-1995：内螺纹、承插焊或法兰BS5362-1999：内螺纹、承插、法兰和对焊JPI-7S-36-1999：内螺纹、承插JB/T 7746-1995BS 5352-1999JPI-7S-36-1999内压自封式锻钢截止阀1、流道：缩孔2、阀体与阀盖的连接：内压自封式3、连接端：对焊、法兰或承插ASMEB16.34-1996铸钢截止阀1、流道：角式、直通、直流（Y 型）三种2、阀体与阀盖的连接：法兰3、连接端：法兰或对焊4、可以采用多种型式的阀瓣，通常为明杆，也有少数口径较小的阀门采用暗杆JPI-7S-46-1999JIS B2071-1999JIS B2072-1999JIS B2081-1999JIS B2082-1999BS 1873-1999MSS-SP-42-1999GB/T 12235-1989。
截止阀为什么要低进高出
截止阀为什么要低进高出截止阀又称截门阀，属于强制密封式阀门，是截断类阀门的一种。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下，所以安装时有方向性。
这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
截止阀设计为低进高出，目的是使流动阻力小，在开启阀门时省力。
同时阀门关闭时，阀壳和阀盖间的垫料与阀杆周围的填料不受力，不致长时间受到介质压力和温度的作用可延长使用寿命，减少泄漏的几率。
另外这样还可在阀门关闭的状态下更换或增添填料，便于维修。
很多人认为，截止阀都是低进高出，其实不然。
一般情况下截止阀都是低进高出，然而也有一些特殊情况截止阀是高进低出：1 直径大于100mm的高压截止阀由于大直径阀门密封性能差，采用这种方法截止阀在关闭状态下，介质压力作用在阀瓣上方，以增加阀门的密封性。
2 旁路管道上串联的两个截止阀，第二个截止阀要求“高进低出”为保证一个检修周期内阀门的严密性，经常启闭操作的阀门要求装设两个串联的截止阀。
对于旁路系统而言，此旁路的装设作用有：①平衡主管道阀门前后压力，使开启方便省力，减小主管道阀门的磨损；②启动过程中小流量暖管；③主给水管道上，控制给水流量以控制锅炉升压速度进行锅炉水压试验。
按介质流动方向旁路截止阀分别为一次阀和二次阀，机组正常运行时一次阀和二次阀是关闭的，二者都和介质直接接触。
为防止二次阀阀壳和阀盖间的垫料与阀杆周围的填料长时间受到介质和温度作用，以及在运行过程可以更换阀门的填料，二次阀要求的安装方向“高进低出”。
3 锅炉排气、放空截止阀锅炉排气、放空截止阀仅在锅炉启动上水过程中使用，启闭频率小，但常常由于密封不严而造成工质损失，为此有的电厂为了提高严密性将此类截止阀安装方向“高进低出”。
采油工初级理论知识试题(判断题)
采油工初级理论知识试题（判断题）一、判断题（共100小题，每小题1分，共100分）1、（）油田开发指标不是用实际生产资料统计出来一系列能够评价油田开发效果的数据。
油田开发指标是指根据油田开发过程中的实际生产资料，统计出一系列能够评价油田开发效果的数据。
正确答案：（×）2、（）车式计量间油阀组主要是由低压闸板阀和管路组成、有来油汇管、计量汇管两大部分。
正确答案：（√）3、（）原油含蜡量越低，凝固点越低。
正确答案：（√）4、（）天然气一定伴生在石油中。
天然气有的是从独立的气藏中采出，有的是伴生在石油中。
正确答案：（×）5、（）当抽油机运行800h，采油工就要在大班工人或队维修班的协助下进行一级保养作业。
正确答案：（√）6、（）天然气是以气态碳氢化合物为主的各种气体组合而成的混合气体。
正确答案：（√）7、（）可燃物质在空气中受火源作用而发生持续燃烧叫着火。
正确答案：（√）8、（）天然气在油层条件下所占的体积与在标准状况（20°C和0.0101MPa）下所占体积的比值叫弹性压缩系数。
天然气在油层条件下所占的体积与在标准状况(20℃和0．101MPa)下所占体积的比值叫体积系数。
正确答案：（×）9、（）电工不可使用金属杆直通柄顶的螺钉旋具，否则，很容易造成触电事故。
正确答案：（√）10、（）录取抽油机井原油含水样时，可直接用取样桶接取。
录取抽油机井原油含水样时，要先用放空样桶排污后再用取样桶接取。
正确答案：（×）11、（）常用灭火器采油1211灭火器、标准型泡沫灭火器、二氧化碳灭火器、干粉灭火器等。
正确答案：（√）12、（）电泵井的资料录取要求是九全十准。
电泵井的资料录取要求是九全九准。
13、（）适用量油高度、测气能力、处理进液能力均不是计量分离器的技术规范参数。
适用量油高度、测气能力是计量分离器重要的技术规范参数。
正确答案：（×）14、（）验电器是启动电器设备常用的工具，分为低压验电器和高压验电器两种。
除盐水百题
除盐水题库低档部分1、机器加油加脂的作用？答：①保证各滑动或滚动接触点有良好的润滑，从而减少摩擦、磨损和动力损失，延长设备的使用寿命，②还有防锈、吸振、散热、去尘等作用。
2、离心泵的分类。
答：1）按传送介质可分为：①清水泵（污水泵、循环水泵）②耐腐蚀泵（除氧泵、除盐泵）③油泵④杂质泵（污水吸泥泵）2）按吸液方式不同分为：①单吸式离心泵。
②双吸式离心泵3）按叶轮数目分为：①单级泵（低压泵、循环水泵）②多级泵（高压泵、除盐泵）3、PPm浓度答：PPm浓度是百万分数的符号，即用溶质的质量占溶液质量的百万分比来表示溶液的浓度。
PPm=溶质质量(g)/溶液质量（g）×106。
4、原水泵、成品泵、高压泵、中间泵技术参数。
原水泵：扬程：50m 流量：50m3/h 功率：15KW配用电机：功率：15KW 转速2930r/min 电流：29A成品泵：高压扬程：50m 流量：120m3/h 功率：75KW 低压配用电机：功率：75KW 转速2970r/min 电流：164.3A高压泵：扬程：120m 流量：160m3/h 转速：2980r/min配用电机：功率：90KW 转速293570r/min 电流：160A中间泵：扬程：32m 流量：200m3/h 功率：30KW配用电机：功率：30KW 转速：1470r/min 电流：56.8A5、SDI（污染指数）答：测定在一定压力和标准时间间隔内一定体积的水样通过微孔过滤膜（0.45μm）的堵塞率，凡是大于0.45μm的微粒、肢体、细菌等全部被截留在膜面上，利用两个水样之间的时间差来计算出SDI值。
SDI值是表示反渗透系统进水水质的重要指标。
6、化学耗氧量（COD）？答：在一定的条件下采用强氧化剂处理水样时所消耗的氧化剂量，表示水中还原性物质多少的一个指标，衡量水中有机物质含量多少的指标，越大污染越严重。
7答：在反渗透系统中用于膜的给水预处理的最后屏障（微孔滤芯过滤器）是介于微滤与颗粒介质过滤之间的比较精密的过滤装置。
循环水题库
D甲醇合成压缩及氢回收、 E二甲醚装置、冷冻站 F 空分空压及热电站
37、在主机工作室当油压低于设定，就必须启动备有泵。当油压低于（ A ）MPa时，自控连锁程序控制主机自动停止工作。
D、叶轮对称布置。 E、装平衡盘，平衡鼓装置。
32、水泵出水量少，压力低、有噪音的故障原因不正确的是 ( E )
A水池无水或水位低于吸水口 B水泵进出口阀未打开或开度不足 C泵内有空气
D电机倒转 E用水单位用水量大 F泵流道堵塞 G泵内进入异物
D 按启动按钮，观察其转动和电机是否正常。
16、“某一水样”是一次水（原水）、脱盐水、循环水、污水的区分方法（ ABCD ）
A、测电导。 B、测PH。 C、测CL-。 D、测浊度。
17.循环水加药处理的意义（ ABCDE ）
A.节约水资源,提高水的重复利用率. B.减少设备结垢,提高设备换热效果.
B在循环水中加酸或二氧化碳，降低PH值稳定水中结垢离子的平衡关系。
C使用阻垢剂破坏结垢离子的结晶长大
15、风机开停车的注意事项包括( ABCD )
A接调度通知准备开风机时，找电工检测风机绝缘开关等电器是否正常，
B 联系保全看轴连接是否正常，盘车应轻滑，无卡死现象
C 检查油位（应在2/3-1/2）
C.防止设备腐蚀,设备使用寿命. D.控制藻菌生长,保证设备正常运行.
E.减少排污,保护水资源,
18.过滤器滤料应具备性质（ ABC ）
A>化学稳定性好，不影响出水质量 B>机械强度高，不易破碎 C>颗粒大小要适当
19.过滤器滤料的装填方法( ABC )
截止阀为什么要设计成低进高出
截止阀为什么要设计成低进高出?截止阀为什么要设计成低进高出?高进低出对阀门会有什么影响?其实截止阀为什么要设计成低进高出，在国内外标准里也没有明确的标准规定，通常到DN100都为低进高出.在国内外阀门行业内对大口径的阀门都已习惯做成高进低出。
其次也并没有指明多少口径以上的阀门应该设计成高进低出。
（基本上是以DN125以上包括DN125）设计成高进低出。
在高进低出的截止阀，通常设计成双阀瓣（又称平衡阀瓣），设计成双阀瓣的目的有两种，一种是当阀门在开启或关闭时避免产生太大的压差。
二是考虑到阀门的钢性.高进低出对阀门会有明确的影响，通常大口径的截止阀若不设计成高进低出即平衡阀瓣密封，那么此阀一定会很难压住介质。
《高温高压截止阀》《进口高温高压截止阀》德国莱克LIK进口高温高压截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
纹管截止阀只适用于全开和全关，不允许作调节和节流。
德国莱克LIK进口高温高压截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
德国莱克LIK进口高温高压截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
液化气截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。
截止阀为什么要低进高出
截止阀又称截门阀，属于强制密封式阀门，是截断类阀门的一种。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下，所以安装时有方向性。
这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
截止阀设计为低进高出，目的是使流动阻力小，在开启阀门时省力。
同时阀门关闭时，阀壳和阀盖间的垫料与阀杆周围的填料不受力，不致长时间受到介质压力和温度的作用可延长使用寿命，减少泄漏的几率。
另外这样还可在阀门关闭的状态下更换或增添填料，便于维修。
很多人认为，截止阀都是低进高出，其实不然。
一般情况下截止阀都是低进高出，然而也有一些特殊情况截止阀是高进低出：1、直径大于100mm的高压截止阀由于大直径阀门密封性能差，采用这种方法截止阀在关闭状态下，介质压力作用在阀瓣上方，以增加阀门的密封性。
2、旁路管道上串联的两个截止阀，第二个截止阀要求“高进低出”为保证一个检修周期内阀门的严密性，经常启闭操作的阀门要求装设两个串联的截止阀。
对于旁路系统而言，此旁路的装设作用有：①平衡主管道阀门前后压力，使开启方便省力，减小主管道阀门的磨损；②启动过程中小流量暖管；③主给水管道上，控制给水流量以控制锅炉升压速度进行锅炉水压试验。
按介质流动方向旁路截止阀分别为一次阀和二次阀，机组正常运行时一次阀和二次阀是关闭的，二者都和介质直接接触。
为防止二次阀阀壳和阀盖间的垫料与阀杆周围的填料长时间受到介质和温度作用，以及在运行过程可以更换阀门的填料，二次阀要求的安装方向“高进低出”。
3、锅炉排气、放空截止阀锅炉排气、放空截止阀仅在锅炉启动上水过程中使用，启闭频率小，但常常由于密封不严而造成工质损失，为此有的电厂为了提高严密性将此类截止阀安装方向“高进低出”。
关于双阀瓣截止阀的设计
关于双阀瓣截止阀的设计作者：付仕学来源：《科技创新导报》 2012年第1期付仕学(高东阀门有限公司浙江永嘉 325105)摘要:截止阀是安装于管道上的用于止放管道内介质的常用装置,为了便于阀门开启和关闭,常用的截止阀的介质流向一般是低进高出,即自阀瓣底部的进液口向上通过阀瓣所在的阀体开关孔后流入出液口,但此种介质流向对于高压和口径较大的阀门来说至少存在两个问题:其一是阀门的密封性差,其二是阀门开关操作力矩大。
我们发明了双阀瓣截止阀,有效解决了以上问题,于2011年1月获得了该产品的实用新型专利证书,其专利号为:ZL201020254458.7。
该产品可广泛应用于石油、化工、电力、水暖、建筑等行业。
关键词:双阀瓣截止阀设计中图分类号:TH16 文献标识码:A 文章编号:1674-098X(2012)01(a)-0073-01该产品主要是提供了一种结构简单,性能可靠,尤其在高压或大口径状态下密封性好、阀门开关轻松省力的双阀瓣截止阀,解决了现有技术中存在的截止阀在高压或大口径状态下使用时阀门开关操作力矩大、密封性差等的技术问题。
1 在设计时主要从以下方面考虑:(1)改变介质的流向。
介质的流向由原来的“低进高出”改为“高进低出”。
介质流向改变后,阀杆和阀瓣的受力方向和大小就发生了改变,在阀门处于关闭状态时,阀杆受到两种轴向力的作用,其一是阀瓣对阀杆的反作用力,其二是介质对阀杆的力,其二力之和大大小于“低进高出”设计方案对阀杆产生的轴向力。
因此在设计时,可以相对减少阀杆尺寸,也可以减少操作装置规格,从而节约了材料,降低了成本。
(2)采用双阀瓣结构。
如图1所示:阀瓣部分由2主阀瓣、3副阀瓣、4阀瓣盖组成,主阀瓣的结构如图2所示,在主阀瓣上设有泄压孔1和泄压孔2,副阀瓣如图3所示。
副阀瓣可以在阀杆的带动下在主阀瓣的中腔内上下移动,与副阀瓣密封面相对在主阀瓣上设有相配的密封面,该密封副实现副阀瓣对主阀瓣上泄压孔1的密封。
截止阀都是低进高出 截止阀工作原理
截止阀都是低进高出截止阀工作原理截止阀设计为低进高出，目的是使流动阻力小，在开启阀门时省力。
同时阀门关闭时，阀壳和阀盖间的垫料与阀杆四周的填料不受力，不致长时间受到介质压力和温度的作用可延长使用寿命，削减泄漏的几率。
另外这样还可在阀门关闭的状态下更换或加添填料，便于维护和修理。
很多人认为，截止阀都是低进高出，其实不然。
一般情况下截止阀都是低进高出，然而也有一些特别情况截止阀是高进低出：1、直径大于100mm的高压截止阀由于大直径阀门密封性能差，接受这种方法截止阀在关闭状态下，介质压力作用在阀瓣上方，以加添阀门的密封性。
2、旁路管道上串联的两个截止阀，第二个截止阀要求“高进低出”为保证一个检修周期内阀门的严密性，常常启闭操作的阀门要求装设两个串联的截止阀。
对于旁路系统而言，此旁路的装设作用有：①平衡主管道阀门前后压力，使开启便利省力，减小主管道阀门的磨损；②启动过程中小流量暖管；③主给水管道上，掌控给水流量以掌控锅炉升压速度进行锅炉水压试验。
按介质流动方向旁路截止阀分别为一次阀和二次阀，机组正常运行时一次阀和二次阀是关闭的，二者都和介质直接接触。
为防止二次阀阀壳和阀盖间的垫料与阀杆四周的填料长时间受到介质和温度作用，以及在运行过程可以更换阀门的填料，二次阀要求的安装方向“高进低出”。
3、锅炉排气、放空截止阀锅炉排气、放空截止阀仅在锅炉启动上水过程中使用，启闭频率小，但常常由于密封不严而造成工质损失，为此有的电厂为了提高严密性将此类截止阀安装方向“高进低出”。
4、电磁速断阀电磁速断阀的功能是快速关闭，快速切断燃油供应。
电磁速断阀的结构和截止阀的结构相像，假如电磁速断阀也是工质从下部进入，上部流出，则燃油作用在电磁速断阀阀瓣下部的力很大，而电磁速断阀的重锤远小于它。
因此，假如工质从下部进入速断阀，则因重锤产生力矩小于燃油压力产生的力矩，当速断阀动作时不能将燃油切断，因而达不到预期的目的。
假如工质从速断阀上部进入，则由于速断阀一旦动作后，阀后压力快速降低，燃油作用在阀瓣下部的力很快降为零，而燃油作用在阀瓣上的力和重锤、杠杆的重力所形成的力一般大口径和高压状态下接受低进高出的话关闭阀门比较困难，假如在高压大口径状态下接受低进高出，阀杆长期受到水压力简单变形弯曲，影响阀门的安全性和密封性；选用高进低处的话对阀杆直径就可以小点，对于厂家和使用者来说也会节省点成本。
截止阀与闸阀的特点与区别
1、结构上安装空间有限的情况下选型要注意：闸阀可依靠介质压力紧紧与密封面紧闭，从而达到不泄露的效果。
当启闭时阀芯和阀座密封面始终接触并相互磨擦，因此密封面容易磨损，闸阀处于接近关闭时，管道前后压差很大，使密封面磨损更加严重。
闸阀的结构会比截止阀更复杂，从外形来看，同口径情况下，闸阀要比截止阀高，截止阀要比闸阀长。
另外，闸阀还有明杆和暗杆之分。
截止阀没有。
2、工作原理截止阀在做开启关闭时，是上升阀杆式的，也就是说转动手轮，手轮会跟着阀杆一起做旋转和升降运动。
闸阀是转动手轮，使阀杆做升降运动，手轮本身位置不变。
流量各不相同，闸阀要求全开或者全关，而截止阀则不需要。
截止阀有规定进口和出口方向，闸阀没有进出口方向要求。
另外，闸阀只有全开或全关两种状态，闸板启闭的行程很大，启闭时间长。
截止阀的阀板运动行程要小得多，并且截止阀的阀板可以在运动中停在某一处，做流量调节使用。
而闸阀是只能做截断使用，没有其他功能。
3、性能区别截止阀既可以做截断使用，可以做流量调节使用。
截止阀的流体阻力比较大，启闭时比较费力，但因为阀板距离密封面距离短，所以启闭行程短。
闸阀因为只能全开和全关，它在完全打开时，阀体通道内的介质流动阻力几乎为0，所以闸阀的启闭会非常省力，但闸板距离密封面距离远，启闭时间长。
4、安装和流向闸阀流向两个方向效果都一样，安装没有进出口方向的要求，介质可以双向流通。
截止阀则需要严格按照阀体箭头标识的方向进行安装，关于截止阀进出口方向还有个明文规定，我国阀门“三化给”规定截止阀的流向一律采用自上而下。
截止阀是低进高出，从外观看有明显的管道不在一相水平线上。
闸阀流道在一个水平线上。
闸阀的行程比截止阀的要大。
从流阻的角度看在全开时闸阀流阻小，载止阀流阻大。
普通闸阀的流动阻力系数约为0.08~0.12，开启关闭力小，介质可以两个方向流动。
普通截止阀流动阻力是闸阀的3-5倍。
启闭时需强制关闭才能达到密封，截止阀的阀芯是在完全关闭时才接触密封面，因而密封面的磨损很小，由于流动主力大需加执行器的截止阀应当注意转矩控制机构调整。
[分享]化工设备基础复习题
![[分享]化工设备基础复习题](https://img.taocdn.com/s3/m/8760245132687e21af45b307e87101f69e31fb17.png)
一、填空题）●管路的热补偿分____、____两种。
●过压保护用____阀，排水阻汽用____阀。
●按工作原理可将泵分为____、____和其他类型泵等三类。
●根据离心泵泄漏位置的不同，可将泄漏分为____和____。
●风机按排气压力分为____（Pd≤1.5×104Pa）和____（1.5×104Pa＜Pd＜2.0×104Pa）。
●活塞式压缩机工作过程按工作原理可分为____、____、____、____等。
●离心式压缩机主要由____、____、轴承及密封装置等部件组成。
●GB150—98《钢制压力容器标准》中按内压容器的设计压力（P），将内压容器分为____、____、____、____四个压力等级。
●按冷热流体热量交换方式将热交换器分为____、____、____三种。
●板式塔气液接触属于____式传质、传热过程；填料塔气液接触属于____式传质、传热过程。
●搅拌反应釜由____、____、____、轴封装置和其他结构等几部分组成。
●搅拌反应釜最常用的传热装置有____和____。
●多级离心泵轴向力平衡的措施有（）、（）、（）。
●活塞的基本结构有：（）（）（）。
●列管式换热器中，需要设置膨胀节以消除温差应力的是( )；换热管一端固定，另一端可以在管内自由移动的是( )。
●离心式风机叶片有三种主要弯曲形式，（）叶片，（）叶片和（）叶片。
●在换热器中参加换热的两种流体在间壁两边分别以相反的方向流动，称为( )，若以相同的方向流动，则称为( )，在工业生产中，一般都采用( )，只有在特殊情况时，才采用( )。
●活塞式压缩机工作原理包括（）、（）、（）、膨胀四个过程。
●填料塔中的填料分为实体填料和网体填料，拉西环和鲍尔环属于实体填料。
实体填料的填充方式有（）和（）。
●止回阀的作用是控制流体的方向，按照结构的不同可以将其分为两种，主要是（）和（）。
●1MPa≈（）kgf/cm2●压缩比是压缩机（）和（）之比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为什么截止阀都是低进高出
截止阀
又称截门阀，属于强制密封式阀门，是截断类阀门的一种。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接。
我国阀门三化给曾规定，截止阀的流向，一律采用自上而下，所以安装时有方向性。
阀杆的运动形式，（通用名称：暗杆），有升降旋转杆式，可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
截止阀设计为低进高出，目的是使流动阻力小，在开启阀门时省力。
同时阀门关闭时，阀壳和阀盖间的垫料与阀杆周围的填料不受力，不致长时间受到介质压力和温度的作用可延长使用寿命，减少泄漏的几率。
另外这样还可在阀门关闭的状态下更换或增添填料，便于维修。
很多人认为，截止阀都是低进高出，其实不然。
一般情况下截止阀都是低进高出，然而也有一些特殊情况截止阀是高进低出：
1、直径大于100mm的高压截止阀
由于大直径阀门密封性能差，采用这种方法截止阀在关闭状态下，介质压力作用在阀瓣上方，以增加阀门的密封性。
2、旁路管道上串联的两个截止阀，第二个截止阀要求高进低出
为保证一个检修周期内阀门的严密性，经常启闭操作的阀门要求装设两个串联的截止阀。
对于旁路系统而言，此旁路的装设作用有：
①平衡主管道阀门前后压力，使开启方便省力，减小主管道阀门的磨损；
②启动过程中小流量暖管；
③主给水管道上，控制给水流量以控制锅炉升压速度进行锅炉水压试验。
按介质流动方向旁路截止阀分别为一次阀和二次阀，机组正常运行时一次阀和二次阀是关闭的，二者都和介质直接接触。
为防止二次阀阀壳和阀盖间的垫料与阀杆周围的填料长时间受到介质和温度作用，以及在运行过程可以更换阀门的填料，二次阀要求的安装方向高进低出。
3、锅炉排气、放空截止阀
锅炉排气、放空截止阀仅在锅炉启动上水过程中使用，启闭频率小，但常常由于密封不严而造成工质损失，为此有的电厂为了提高严密性将此类截止阀安装方向高进低出。
4、电磁速断阀
电磁速断阀的功能是快速关闭，迅速切断燃油供应。
电磁速断阀的结构和截止阀的结构相似，如果电磁速断阀也是工质从下部进入，上部流出，则燃油作用在电磁速断阀阀瓣下部的力很大，而电磁速断阀的重锤远小于它。
因此，如果工质从下部进入速断阀，则因重锤产生力矩小于燃油压力产生的力矩，当速断阀动作时不能将燃油切断，因而达不到预期的目的。
如果工质从速断阀上部进入，则由于速断阀一旦动作后，阀后压力迅速降低，燃油作用在阀瓣下部的力很快降为零，而燃油作用在阀瓣上的力和重锤、杠杆的重力所形成的力。
一般大口径和高压状态下采用低进高出的话关闭阀门比较困难，如果在高压大口径状态下采用低进高出，阀杆长期受到水压力容易变形弯曲，影响阀门的安全性和密封性；选用高进低处的话对阀杆直径就可以小点，对于厂家和使用者来说也会节约点成本。
